电感线圈匝数的计算公式
电感圈数计算公式
电感圈数计算公式
电感圈数计算公式是用来计算电感器中的线圈数目的公式。
电感器是一种用来储存电能的设备，它可以将电能转化为磁能，并在需要时将磁能转化回电能。
电感器通常由一个或多个线圈组成，线圈中的匝数越多，电感器的电感值就越大。
为了计算电感器的线圈数目，我们可以使用以下公式：
N = sqrt(L / (μ₀ * A))
其中，N表示线圈数目，L表示电感器的电感值，μ₀表示真空的磁导率，A表示线圈的横截面积。
通过这个公式，我们可以根据电感器的电感值和线圈的横截面积来计算线圈的数目。
这个公式的推导过程比较复杂，涉及到一些物理学原理，但是我们可以通过这个公式来快速计算。
使用电感圈数计算公式可以帮助我们更好地理解电感器的工作原理，同时也可以帮助我们设计和制造更高效的电感器。
通过合理选择线圈的数目，我们可以达到更好的电感效果，提高电感器的性能。
电感圈数计算公式是一个重要的工具，它可以帮助我们计算电感器中线圈的数目。
通过合理选择线圈的数目，我们可以提高电感器的性能，实现更高效的电能转换。
电感的计算公式
电感的计算公式可以根据不同的电感元件类型和电路结构而有所不同。
对于一些简单的线圈结构，可以使用理论公式来计算电感值。
例如，对于一个理想的螺线管线圈，电感可以通过下述公式计算：L = (μ₀ * μᵣ * N² * A) / l，其中L是电感值（单位：亨利），μ₀是真空中的磁导率（约为
4π×10⁻⁷ H/m），μᵣ是线圈的相对磁导率，N是线圈的匝数，A是线圈的截面积，l是线圈的长度。
此外，还可以使用专门的电感测量仪器，如LCR表或电桥，通过测量线圈在电流变化时的响应来确定电感值。
另外，使用电磁仿真软件（如ANSYS、COMSOL等）可以对复杂的线圈结构进行模拟和分析，从而得到电感值的估计。
电路电感计算公式
电路电感计算公式
电感是电路中的一个重要参数，用来描述电路中的自感作用。
电感的计算公式可以根据电路的几何结构和材料特性来确定。
下面是一些常见的电感计算公式及其示例：
1. 空心线圈的电感计算公式：
L = (μ₀μᵣN²A) / l
其中，L表示电感，μ₀表示真空中的磁导率（约为4π×10^-7 H/m），μᵣ表示线圈材料的相对磁导率，N表示线圈匝数，A表示线圈截面积，l表示线圈长度。
例如，假设有一个空心线圈，线圈截面积A为1平方米，长度l为0.1米，线圈匝数N 为1000，线圈材料的相对磁导率μᵣ为1000，那么根据上述公式，可得到该线圈的电感L 为：
L = (4π×10^-7 × 1000 × 1000² × 1) / 0.1 = 1.26 H
2. 平行板电容器的电感计算公式：
L = (μ₀μᵣA) / d
其中，L表示电感，μ₀表示真空中的磁导率，μᵣ表示平行板电容器介质的相对磁导率，A表示平行板电容器的面积，d表示平行板电容器的间距。
例如，假设有一个平行板电容器，面积A为0.1平方米，间距d为0.01米，介质的相对磁导率μᵣ为10，那么根据上述公式，可得到该电容器的电感L为：
L = (4π×10^-7 × 10 × 0.1) / 0.01 = 0.502 mH
以上是两个简单的电感计算公式和示例。
实际应用中，根据具体的电路结构和材料特性，可能会用到其他更复杂的公式或者进行更详细的计算。
电感线圈匝数的计算公式
电感线圈匝数的计算公式-CAL-FENGHAI.-(YICAI)-Company One1电感线圈匝数的计算公式计算公式：N＝(l/d)开次方。
N一匝数， L一绝对单位，luH=10立方。
d-线圈平均直径(Cm) 。
例如，绕制L＝的电感线圈，取平均直径d= ，则匝数N＝3匝。
在计算取值时匝数N取略大一些。
这样制作后的电感能在一定范围内调节。
制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。
第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷ 圈直径 (寸) 圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ= 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
各种电感的计算公式
各种电感的计算公式电感是指导线或线圈中存储的磁场能量量的度量。
根据电感的结构和参数不同，有不同类型的电感，包括螺旋线圈电感、多匝线圈电感、空心线圈电感、平面线圈电感等。
下面将介绍各种电感的计算公式。
1. 螺旋线圈电感（Solenoid Inductor）：螺旋线圈电感是较为常见的电感形式之一、其计算公式如下：L=(µ0*N^2*A)/l其中，L表示电感的值（单位：亨利），µ0表示真空中的磁导率（4π×10^-7H/m），N表示匝数，A表示螺旋线圈的横截面积，l表示螺旋线圈的长度。
2. 多匝线圈电感（Multi-turn Inductor）：多匝线圈电感是由多个匝数构成的电感元件。
其计算公式如下：L=(µ0*N^2*A)/l其中，L表示电感的值（单位：亨利），µ0表示真空中的磁导率（4π×10^-7H/m），N表示匝数，A表示线圈的横截面积，l表示线圈的长度。
3. 空心线圈电感（Hollow Coil Inductor）：空心线圈电感是线圈中心为孔形的电感元件。
其计算公式如下：L=(µ0*N^2*A)/l+(µ0*N1^2*A1)/l1-(µ0*N2^2*A2)/l2其中，L表示电感的值（单位：亨利），µ0表示真空中的磁导率（4π×10^-7H/m），N表示总匝数，A表示线圈的横截面积，l表示线圈的长度，N1表示中心孔线圈的匝数，A1表示中心孔线圈的横截面积，l1表示中心孔线圈的长度，N2表示外环线圈的匝数，A2表示外环线圈的横截面积，l2表示外环线圈的长度。
4. 平面线圈电感（Flat Coil Inductor）：平面线圈电感是处于平面内的电感元件。
其计算公式如下：L=(µ0*N^2*A)/(4*π*R)其中，L表示电感的值（单位：亨利），µ0表示真空中的磁导率（4π×10^-7H/m），N表示匝数，A表示线圈的面积，R表示线圈的半径。

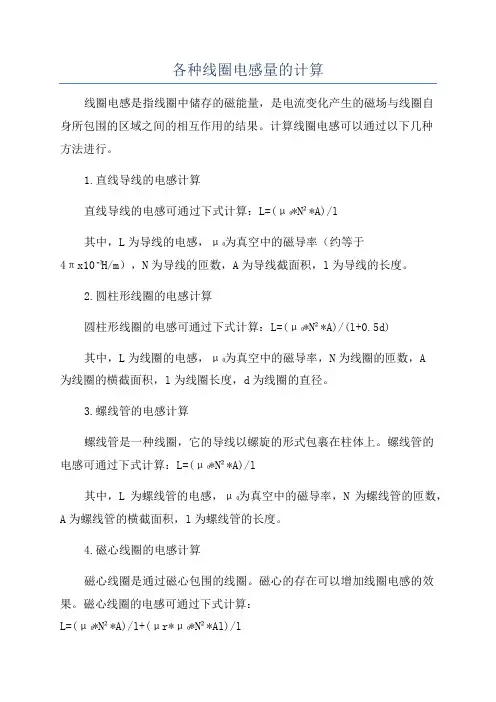

各种线圈电感量的计算
各种线圈电感量的计算线圈电感是指线圈中储存的磁能量，是电流变化产生的磁场与线圈自身所包围的区域之间的相互作用的结果。
计算线圈电感可以通过以下几种方法进行。
1.直线导线的电感计算直线导线的电感可通过下式计算：L=(μ₀*N²*A)/l其中，L为导线的电感，μ₀为真空中的磁导率（约等于4πx10⁻⁷H/m），N为导线的匝数，A为导线截面积，l为导线的长度。
2.圆柱形线圈的电感计算圆柱形线圈的电感可通过下式计算：L=(μ₀*N²*A)/(l+0.5d)其中，L为线圈的电感，μ₀为真空中的磁导率，N为线圈的匝数，A为线圈的横截面积，l为线圈长度，d为线圈的直径。
3.螺线管的电感计算螺线管是一种线圈，它的导线以螺旋的形式包裹在柱体上。
螺线管的电感可通过下式计算：L=(μ₀*N²*A)/l其中，L为螺线管的电感，μ₀为真空中的磁导率，N为螺线管的匝数，A为螺线管的横截面积，l为螺线管的长度。
4.磁心线圈的电感计算磁心线圈是通过磁心包围的线圈。
磁心的存在可以增加线圈电感的效果。
磁心线圈的电感可通过下式计算：L=(μ₀*N²*A)/l+(μr*μ₀*N²*Al)/l其中，L为磁心线圈的电感，μ₀为真空中的磁导率，N为磁心线圈的匝数，A为磁心线圈的横截面积，l为磁心线圈的长度，μr为磁心的相对磁导率（磁导率是物质对磁场的响应能力，相对磁导率则是相对于真空的比值，无单位）。
5.各种线圈电感的计算注意事项计算线圈电感时，需要注意以下几点：-假设线圈的导线是细导线，即导线的直径相对于线圈特征尺寸很小，可以忽略导线的直径带来的影响。
-在计算螺线管、磁心线圈等线圈时，需要考虑导线的长度是否包含在线圈长度中，以确定正确的长度参数。
-实际线圈中可能存在不均匀的匝间距、导线截面积等因素，计算时需要考虑这些因素对电感值的影响。
综上所述，线圈电感的计算涉及不同的线圈结构和环境因素，并存在一些注意事项。
电感线圈匝数的计算公式
电感线圈匝数的计算公式计算公式：N＝(l/d)开次方。
N一匝数，L一绝对单位，luH=10立方。
d-线圈平均直径(Cm) 。
例如，绕制L＝的电感线圈，取平均直径d= ，则匝数N＝3匝。
在计算取值时匝数N取略大一些。
这样制作后的电感能在一定范围内调节。
制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。
第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径(吋)圈数= [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
电抗器参数计算公式
电抗器参数计算公式1.电感（L）的计算公式：电感是电抗器的一种基本参数，用于储存电能。
电感的计算公式如下：L=(N^2×μ×A)/l其中，L表示电感（单位为亨利，H），N表示线圈的匝数，μ表示磁导率（单位为亨利每米，H/m），A表示线圈截面积（单位为平方米，m^2），l表示线圈的长度（单位为米，m）。
2.电容（C）的计算公式：电容是电抗器的另一种基本参数，用于储存电能。
电容的计算公式如下：C=(ε×A)/d其中，C表示电容（单位为法拉，F），ε表示介电常数（无单位），A表示电容板的面积（单位为平方米，m^2），d表示电容板之间的距离（单位为米，m）。
3.电抗（X）的计算公式：电抗是电抗器的一个重要参数，用来描述电流和电压之间的相位差。
电抗的计算公式如下：X=2πfL其中，X表示电抗（单位为欧姆，Ω），π表示圆周率（无单位），f表示交流电频率（单位为赫兹，Hz），L表示电感（单位为亨利，H）。
4.欧姆（Ω）的计算公式：欧姆是电抗器的另一个重要参数，用来描述电阻性的损耗。
欧姆的计算公式如下：Ω=R+jX其中，Ω表示总阻抗（单位为欧姆，Ω），R表示电阻（单位为欧姆，Ω），j表示虚数单位。
5.谐振频率（f）的计算公式：谐振频率是电抗器在特定条件下的共振频率。
谐振频率的计算公式如下：f=1/(2π√(LC))其中，f表示谐振频率（单位为赫兹，Hz），π表示圆周率（无单位），L表示电感（单位为亨利，H），C表示电容（单位为法拉，F）。
这些公式是用来计算电抗器的各种参数的基本公式。
根据具体的电抗器的特性和要求，可以使用这些公式来计算所需的参数，以及设计和选择符合要求的电抗器。
电感量和线圈匝数的计算关系
电感量和线圈匝数的计算关系
电感量和线圈匝数是电路中常见的两个参数，它们之间存在一定的计算关系。
下面就来介绍一下它们之间的计算关系。
首先，电感量是指电路中的电感元件所具有的电感性质，通常用符号L表示，单位为亨。
电感量的大小与电路中的线圈匝数、线圈的几何尺寸和线圈中的磁性材料有关。
其次，线圈匝数是指线圈中的导线匝数，通常用符号N表示，单位为匝。
线圈匝数的大小与线圈的长度、直径、导线的截面积和导线材料的电阻率有关。
在实际电路中，电感量和线圈匝数之间的计算关系可以通过下面的公式来表示：
L = (μ* N^2 * A) / l
其中，L表示电感量，μ表示磁导率，N表示线圈匝数，A表示线圈的横截面积，l表示线圈的长度。
从这个公式可以看出，电感量和线圈匝数之间的计算关系是非常密切的。
当线圈匝数增加时，电感量也会随之增加；当线圈的横截面积增加时，电感量也会随之增加；当线圈的长度增加时，电感量会随之减小。
需要注意的是，这个公式只适用于理想的线圈，即线圈中没有电阻和电容的情况。
在实际电路中，线圈中通常会存在一定的电阻和电容，这些因素也会对电感量产生影响，需要进行相应的修正。
总之，电感量和线圈匝数之间存在着密切的计算关系，掌握这种关系对于设计和分析电路都非常重要。
电感线圈匝数计算
电感线圈匝数的计算公式Me ga Ent ry 文章版权归原作者所有！()计算公式：N＝0.4(l/d)开次方。
N一匝数，L一绝对单位，luH=10立方。
d-线圈平均直径(Cm) 。
例如，绕制L＝0.04uH的电感线圈，取平均直径d= 0.8cm，则匝数N＝3匝。
在计算取值时匝数N取略大一些。
这样制作后的电感能在一定范围内调节。
制作方法：采用并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成。
第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径()) + ( 40 * 圈长())}] ÷圈直径()Me ga Ent ry 文章版权归原作者所有！()圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度Me ga Ent ry 文章版权归原作者所有！()单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定Me ga En t ry -第一目录网社区!谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
电感感值计算公式
电感感值计算公式电感感值计算公式是指用来计算电感元件感应电感大小的数学公式。
电感是指电流通过导线产生的磁场所储存的能量，它是电路中重要的元件之一。
在电磁感应、滤波、变压器等电路中，电感起着重要的作用。
下面将介绍一些常见的电感感值计算公式。
一、电感感值的计算公式1. 单圈线圈的感应电感计算公式对于单圈线圈，其感应电感的计算公式为：L = μ₀ * N² * A / l其中，L表示感应电感，μ₀表示真空中磁导率，N表示线圈匝数，A表示线圈横截面积，l表示线圈的长度。
2. 多圈线圈的感应电感计算公式对于多圈线圈，其感应电感的计算公式为：L = μ₀ * N² * A / l * μr其中，L表示感应电感，μ₀表示真空中磁导率，N表示线圈匝数，A表示线圈横截面积，l表示线圈的长度，μr表示线圈的相对磁导率。
3. 铁芯电感的感应电感计算公式对于带有铁芯的电感，其感应电感的计算公式为：L = μ₀ * μr * N² * A / l其中，L表示感应电感，μ₀表示真空中磁导率，N表示线圈匝数，A表示线圈横截面积，l表示线圈的长度，μr表示铁芯的相对磁导率。
1. 用于电感元件选型通过电感感值计算公式，可以计算出电感元件的感应电感大小，从而帮助工程师选用合适的电感元件。
在设计电路时，根据电路的要求和工作条件，选择合适的电感感值，可以使电路具有良好的性能和稳定性。
2. 用于电感元件设计在电感元件的设计过程中，电感感值计算公式是非常重要的工具。
通过计算公式，可以根据电感元件的几何尺寸、材料特性等参数，来确定电感的感应电感大小。
这对于设计高性能的电感元件是非常关键的。
3. 用于电路分析和计算在电路分析和计算过程中，电感感值计算公式也是必不可少的。
通过计算公式，可以计算出电感元件的感应电感大小，从而对电路的电流、电压、功率等参数进行分析和计算。
这有助于工程师对电路的性能和特性进行评估和优化。
电感计算公式范文
电感计算公式范文
电感的计算公式是L=(N^2*μ*A)/l，其中L表示电感，N表示线圈匝数，μ表示材料的磁导率，A表示线圈的有效横截面积，l表示线圈的长度。
电感是指当通过一根导线或线圈时，由于导线或线圈周围的磁场引起
的电流的变化而产生的自感性。
电感的大小主要取决于线圈的匝数、线圈
的横截面积、材料的磁导率以及线圈的长度。
首先，线圈的匝数N是指线圈中导线的圈数，通常使用整数表示，匝
数越大，电感也就越大。
其次，材料的磁导率μ是指材料在磁场中的响应能力，也可以理解
为材料对磁场的导磁性能。
不同材料的磁导率不同，常用的材料有铁、铜、空气等。
铁的磁导率远远大于铜和空气，因此铁芯的电感要远大于空气芯
线圈和铜芯线圈。
第三，线圈的横截面积A是指线圈的有效截面积，通常用平方米表示。
线圈的横截面积越大，电感也就越大。
横截面积的计算可以根据线圈的形
状进行计算，例如，圆形线圈的横截面积可以使用πr^2来表示，其中r
表示线圈的半径。
最后，线圈的长度l是指线圈的物理长度。
线圈的长度越长，电感也
就越大。
需要注意的是，上述公式中的单位是国际单位制中的单位，即匝数使
用个，磁导率使用亨利/米，横截面积使用平方米，长度使用米，计算结
果单位为亨利。
在实际应用中，如果我们知道线圈的材料、匝数、横截面积和长度，就可以利用上述公式计算出电感的大小。
这对于设计和制造电感元件、电路中的电感器等都非常重要。
电路中电感的计算公式
电路中电感的计算公式
电感是电路中常见的元件之一，它是由线圈或导体的环形排列组成的。
当通过导体的电流改变时，电感会产生电磁感应，从而抵抗电流变化。
在电路中，电感常用于滤波和调节电压等方面。
因此，了解如何计算电感是非常重要的。
在计算电感时，需要考虑许多因素，如线圈的长度、直径、材料等。
以下是电感的计算公式：
L = (μ× N × A) / l
其中，L表示电感的大小，单位为亨，μ表示线圈的磁导率，N 表示线圈的匝数，A表示线圈的面积，l表示线圈的长度。
根据这个公式，我们可以得出一些结论。
首先，当线圈的匝数增加时，电感的大小也会增加。
其次，当线圈的面积增加时，电感也会增加。
最后，当线圈的长度增加时，电感会减少。
需要注意的是，这个公式只适用于单层、圆形线圈。
如果线圈的形状和结构不同，计算公式也会有所不同。
因此，在进行电感计算时，需要根据具体情况选择合适的公式。
- 1 -。
充磁机参数线圈计算公式
充磁机参数线圈计算公式充磁机是一种用于给磁性材料充磁的设备，它通过产生强磁场来改变磁性材料的磁性特性。
在充磁机中，线圈是一个重要的部件，它负责产生磁场。
线圈的参数计算对于充磁机的性能和效率至关重要。
在本文中，我们将介绍充磁机参数线圈计算公式，并探讨其应用。
首先，我们需要了解线圈的基本参数。
线圈的电感L是一个重要的参数，它与线圈的匝数N和电流I有关。
根据基本电磁学理论，线圈的电感可以通过以下公式计算：L = (N^2 μ A) / l。
其中，N是线圈的匝数，μ是磁导率，A是线圈的横截面积，l是线圈的长度。
这个公式告诉我们，线圈的电感与匝数的平方成正比，与磁导率和横截面积成正比，与长度成反比。
因此，在设计充磁机线圈时，我们可以通过调整线圈的匝数、横截面积和长度来控制线圈的电感，从而满足不同的充磁需求。
除了电感，线圈的电阻R也是一个重要的参数。
线圈的电阻与线圈的材料、长度和横截面积有关。
根据欧姆定律，线圈的电阻可以通过以下公式计算：R = (ρ l) / A。
其中，ρ是线圈材料的电阻率，l是线圈的长度，A是线圈的横截面积。
这个公式告诉我们，线圈的电阻与材料的电阻率成正比，与长度成正比，与横截面积成反比。
因此，在设计充磁机线圈时，我们可以通过选择合适的材料、控制线圈的长度和横截面积来控制线圈的电阻，从而提高充磁机的效率和性能。
除了电感和电阻，线圈的自感也是一个重要的参数。
线圈的自感与线圈的匝数和电流有关。
根据基本电磁学理论，线圈的自感可以通过以下公式计算：L_self = (N^2 μ A) / (l + 0.8 d)。
其中，N是线圈的匝数，μ是磁导率，A是线圈的横截面积，l是线圈的长度，d是线圈的直径。
这个公式告诉我们，线圈的自感与匝数的平方成正比，与磁导率和横截面积成正比，与长度和直径成反比。
因此，在设计充磁机线圈时，我们可以通过调整线圈的匝数、横截面积、长度和直径来控制线圈的自感，从而满足不同的充磁需求。
线圈匝数和电感系数
线圈匝数和电感系数
线圈匝数和电感系数是线性相关的。
线圈的匝数（n）指的是线圈上的导线匝数，它表示电流通过线圈时的周围磁场的强度。
而电感系数（L）是指线圈的自感系数，它表示在恒定电流通过线圈时线圈所产生的磁场与通过线圈的电流之间的关系。
线圈匝数和电感系数之间的关系可以表示为：
L = μ₀* μr * (n²/ l)
其中，L是线圈的电感系数，μ₀是真空中的磁导率（4π×10⁻⁷H/m），μr是线圈所放置的介质的相对磁导率，n是线圈的匝数，l是线圈的长度。
从上述公式可以看出，线圈的匝数越多，电感系数越大。
另外，线圈的长度也会对电感系数有影响，长度越大，电感系数也越大。
需要注意的是，线圈的匝数和电感系数并不是唯一确定的关系，还受到其他因素的影响，如线圈的形状、材料等。
因此，具体计算电感系数时需考虑这些因素。
空心电感匝数计算公式
空心电感匝数计算公式空心电感是一种常见的电子元件，广泛应用于电子电路中。
在设计和使用空心电感时，了解其匝数是非常重要的。
匝数是指空心电感线圈的匝数，它决定了空心电感的电感值和其他特性。
本文将介绍空心电感匝数的计算公式及其应用。
空心电感的匝数计算公式为：N = (μ₀μᵣA) / l其中，N表示匝数，μ₀表示真空中的磁导率，μᵣ表示空心电感的相对磁导率，A表示空心电感线圈的横截面积，l表示空心电感线圈的长度。
在实际应用中，计算空心电感的匝数需要先确定其线圈的横截面积和长度。
横截面积一般可以通过测量空心电感的外径和内径来计算得到。
长度则是直接测量的。
在计算匝数时，需要注意的是，磁导率μᵣ是空心电感特有的一个参数，不同材料的空心电感其相对磁导率各不相同。
为了准确计算匝数，需要根据具体材料的相对磁导率来计算。
在实际应用中，为了方便计算，可以通过参考表格或手册来查找不同材料的相对磁导率。
一些常见材料的相对磁导率如下：- 空气：1.00000037- 铜：0.999994- 铁：4000根据具体材料的相对磁导率，可以代入计算公式中，计算出空心电感的匝数。
空心电感的匝数对其电感值有直接影响。
匝数越多，电感值越大；匝数越少，电感值越小。
因此，在设计电子电路时，需要根据具体的要求和限制来选取合适的匝数。
空心电感的匝数还与其他参数有关，如电流、频率等。
当电流或频率发生变化时，匝数也会发生变化。
因此，在实际使用中，需要综合考虑这些因素，选择合适的空心电感匝数。
空心电感的匝数是计算空心电感电感值的重要参数。
通过计算公式可以准确计算出匝数，从而设计出满足要求的电子电路。
在实际应用中，需要注意选择合适的材料和参数，以确保空心电感的性能和稳定性。
电感量和线圈匝数的计算关系
电感量和线圈匝数的计算关系以电感量和线圈匝数的计算关系为题，我们将探讨电感量与线圈匝数之间的关系。
电感是指电流通过导线时所产生的磁场对电流本身的阻碍程度，是电路中重要的元件之一。
而线圈匝数则是指线圈中导线绕制的圈数，是影响电感量的重要因素之一。
我们来了解一下电感量的定义。
电感量用字母L表示，单位是亨利(H)。
当电流变化时，会产生磁场变化，这个变化的磁场会反过来影响电流的变化。
电感量就是衡量这种影响程度的物理量。
电感量越大，电流变化时所产生的磁场对电流的阻碍程度就越大。
电感量与线圈匝数之间的关系可以用以下公式表示：L = μ₀ * μᵣ * N² * A / l其中，L为电感量，μ₀为真空中的磁导率，μᵣ为线圈材料的相对磁导率，N为线圈的匝数，A为线圈截面积，l为线圈长度。
从上述公式可以看出，电感量与线圈匝数的关系是二次方关系。
也就是说，线圈匝数增加一倍，电感量将增加四倍。
这是因为线圈匝数的增加会导致磁场的增强，从而增加电感量。
线圈匝数的增加会带来一些影响。
首先，线圈匝数的增加会增加线圈的长度，从而增加线圈的电阻。
其次，线圈匝数的增加会增加线圈的自感电压，从而增加线圈的自感电流。
因此，在实际应用中，需要根据具体需求权衡线圈匝数的增加对电路性能的影响。
线圈匝数的增加还会增加线圈的体积和重量，从而增加了电路的成本和尺寸。
因此，在设计电路时，需要综合考虑电感量和线圈匝数的关系，选择适当的线圈匝数，以满足电路的要求。
电感量与线圈匝数之间存在着二次方关系。
线圈匝数的增加会导致电感量的增加，但同时也会带来一些不利的影响。
因此，在设计电路时，需要根据具体需求权衡线圈匝数的增加对电路性能和成本的影响，选择合适的线圈匝数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电感线圈匝数的计算公式
计算公式：N＝0.4(l/d)开次方。
N一匝数，L一绝对单位，luH=10立方。
d-线圈平均直径(Cm) 。
例如，绕制L＝0.04uH的电感线圈，取平均直径d= 0.8cm，则匝数N＝3匝。
在计算取值时匝数N取略大一些。
这样制作后的电感能在一定范围内调节。
制作方法：采用并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成。
第一批加载其电感量按下式计算:线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：
电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH
据此可以算出绕线圈数：
圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)
圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl
空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量l单位: 微亨
线圈直径D单位: cm
线圈匝数N单位: 匝
线圈长度L单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125
谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q
值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
作者：线圈电感的计算公式转贴自：转载点击数：299
1。
针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力I= 通过电流(A)
l= 磁路长度（cm)
l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
即可了解L值下降程度(μi%)
2。
介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。
（10的负七次方）
μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
第二批一款简单的电感量计算程序，只须输入导线直径`线圈直径`匝数....。
