建筑节能设计分析软件PBECA高级应用(一)
建筑节能软件在建筑节能设计中的运用
建筑节能软件在建筑节能设计中的运用摘要：建筑行业作为我国的重要基础产业之一，切实做好节能工作即使符合国家发展的重要举措，也是实现行业可持续发展的必然要求，在这种情况下，综合合理利用周围资源，促使建筑物与自然相和谐的建筑节能设计成为建筑业研究的重点和热点。
关键词：节能软件；节能设计；软件运用一．建筑行业实现可持续发展的要求随着人们对建筑施工质量、建筑节能措施关注度的逐渐增加，建筑行业必须对过去的相关操作标准和规范进行改进，从而达到节约能源、提高人们舒适度和保护生态环境的目的，进而实现建筑行业的可持续发展。
住宅建筑是建筑行业的重要组成部分，也是建筑行业与人们生活最贴近的载体，根据相关研究表明，如果在住宅建筑中采取节能措施，与过去相比能够节约约 37% 的能源消耗量，并且这个数字正随着住宅建筑的大规模发展而在不断提高，这不仅对建筑行业的发展产生有利影响，而且对经济社会的发展有着重要的意义。
二．软件自身的兼容性不高很多设计单位目前采用的节能软件是PKPM，虽然该软件的适用性高，但是该软件并没有涵盖暖通冷热负荷计算软件，所以对建筑节能的暖通设计只能采用其他设计软件，这样就会容易出现两种设计软件不能兼容的现象，这样极容易造成不良后果。
以下举例来说明节能设计软件兼容性不高极易导致问题的出现。
PKPM软件是目前我国市场中运用比较普遍的建筑设计节能软件，该软件是由中国建筑科学研究院建筑工程软件研究所研发的。
他在市场上使用率较高，计算的结果比较可靠。
这一系列的软件唯一的缺陷是在暖通冷热负荷上没有相应的计算软件。
在整体的建筑中，专业的暖通人员不仅要运用PKPM软件，同时还另外选择其他的软件进行暖通冷热负荷计算。
在计算的过程中由于两种软件的方法和原理不同，计算内容不能相互结合和兼容，导致在对同一种项目进行计算时，两种软件的结果会出现差异。
所以，两种软件致使部分建筑之间不能进行相互配合，不能达到真正建筑节能的目的，只是在表面上做到了节能审查的规格，但是没能达到实质性的要求。

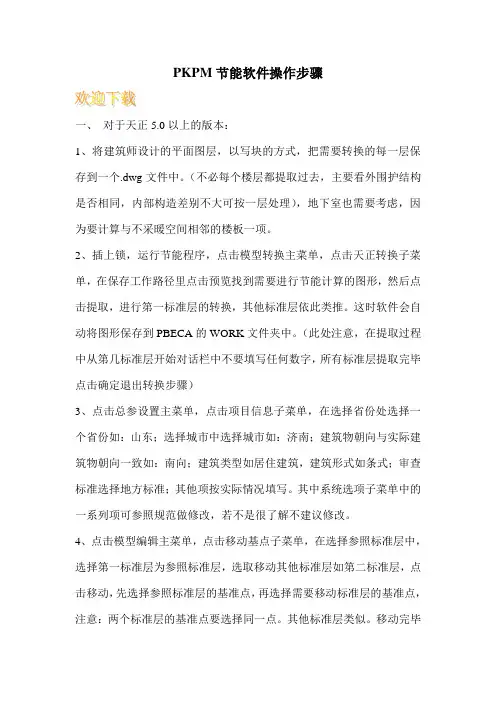

PKPM节能软件操作步骤
PKPM节能软件操作步骤
一、对于天正5.0以上的版本：
1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）
3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕。
建筑节能分析软件PBECA Ver7.0对上海市居住建筑节能的应用
能要求 ，需要对该项 目进行节能 设计。本文就对 其进行建筑 节能方案 优 化 以及 能耗 分析 。
图 １
２建 筑 节 能 设 计 ２１ 划 、 单 体 设 计 ．规
适 宜 的体形 系数 ，合理 的平 面 、立面 、剖面 设计 都能 极大 的减 少 能耗 。华钜 御庭 朝 向正南 ，建筑 平 面设 计左 右对称 ，房型布 局 合 理 ，层 数为 １ ９层 ，地上 １ ８层、地下室 １层，体形系 数 ０ ．４５。建
ａ 外 墙 受 周 边 热 桥 的 影 响 ，其 平 均 传 热 系 数 按 主 体 墙 与 各 热 桥 部 ）
Ｃ 竞枫 嚣溢 砂袈 ） Ｋ冒 ・ ） 肼 ，（ ・ ／（ Ｘ Ｋ） Ｉ０ ．９
建筑节能设计分析软件PBECA高级应用一PPT课件
6
三维建模
◆天正三维导入
1、软件目前支持天正 5~天正 2014 的三维图纸的三维导入； 2、需要安装对应版本的天正插件 3、部分图纸无法进行三维导入，可能是其图层在一个图块内，需要用“x”命令
炸开后方可三维导入； 4、天正三维导入之后的有时需对照底图进行进一步的调整。
第6页/共20页
◆窗井或采光井
• 窗井或采光井按照天井建模
第15页/共20页
16
常见建模问题
◆外走廊如何建模
•可以将外走廊建成开敞式阳台，阳台的下 底板材料根据走廊的材料来设定。
第16页/共20页
17
常见建模问题
◆外围护结构为幕墙但 里面还有内墙
• 幕墙和内墙有保温，只建内墙，幕墙作为装饰幕墙； • 如果无保温，建幕墙，幕墙作为外围护结构。例如用户模型玻璃幕墙为 维护性幕墙，铝板幕墙为装饰幕墙，维护幕墙直接让幕墙承担保温性能， 建模时直接将幕墙作为外围护结构建模即可。
PbecaAddinRevitCMD.exe 3、用Revit打开模型导出.brc文件。 4、打开PKPM软件—三维导入—Revit—浏览.brc文件—转换标准层。
第7页/共20页
2、高级拼装功能
第8页/共20页
9
高级拼装功能
多塔楼、错层建筑、商住两用楼等复杂模型， 使用高级拼装，能准确的建立与设计建筑更相符的 模型。 第9页/共20页
10
高级拼装功能
原理：可将复杂的构造拆分为若干个楼层组 ，然后通过上下左右的关系进行拼接，可实 现错层跃层等复杂工程的水平或垂直拼装。
操作步骤： 1、新增楼层组，分别为每个错层的楼层组和所有错层的底层楼层组。 2、对所新增的楼层组进行关系设置，除错层的底层为父楼外，其余楼层组皆 为它的子楼。 3、依次对所有楼层组进行标准层编辑。点击确定，完成高级拼装。
建筑综合性能模拟软件Ecotect介绍
•
Ecotect主要特点II——可以作为各种建模及模拟分析软件的轴心
ECOTECT
• AutoCAD
• 3DMax
• Sketch up
• Remodeling
AutoCAD
Modeler
• Itself
• Energyplus/ESP-r
• Radiance/Daysim
• Winair4
Simulator
•
•
•
•
•
•
•
•
选择设置
图层设置
材料设置
基础显示设置
视觉设置
阴影日照设置
计算及网格设置
光线及粒子
特殊形体直绘
数字化形体变换
导出到
脚本设置
Ecotect
界面介绍及建
模方法
面板选择栏
工程首选项（指北
针等）
•
3d 建模面板
•
OpenGL显示面板
•
分析面板
•
报表面板
图像设置栏
•
•
•
•
•
•
•
框
选
放
大
窗
口
使
网
例如场址分析（Loacation Tool）和气象分析（Weather Tool）等。
Ecotect还可以和其它程序协作（例如EP，Radiance），完成更为详尽
的模拟。
•
Ecotect已有11年的历史，目前的最新版本为5.5版。
Ecotect综述
•
Ecotect主要特点I——功能强大
Ecotect综述
Overheated Period-过
热期，需减少辐射

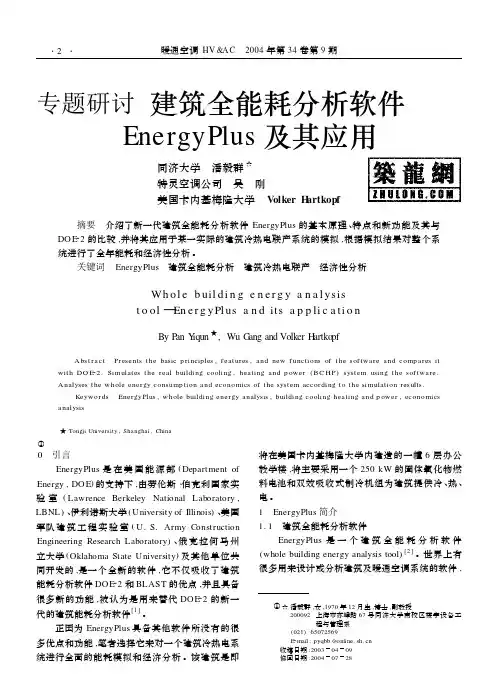

建筑全能耗分析软件Energy Plus及其应用
Wh ol e b uil din g e n erg y a n a lysis
t o o l —En e r g y Pl us a n d its a p p li c a ti o n
By Pan Yiqun ★, Wu Gang and Volker Hartkopf
EnergyPlus 采用模块化的系统模拟方法 ,时间 步长可变 。空调系统由多个部件构成 ,这些部件包 括风机 、冷热水及直接蒸发盘管 、加湿器 、转轮除湿 装置 、蒸发冷却装置 、变风量末端装置 、风机盘管 等 。部件的模型有的简单 ,有的复杂 ,输入的复杂 性也不同 。这些部件由模拟实际建筑管网的水或 空气环路连接起来 ,每个部件的前后都需设定一个
目前世界上比较流行的建筑全能耗分析软件 主 要 有 : Energy210 , HAP , TRACE , DO E22 , BLAST , EnergyPlus , TRNS YS , ESP2r , DeST 等 。 这些软件具有各自的特点 ,例如 , Energy210 只能用
来模拟 1 000 m2 以下的小型建筑 ,DO E22 能够准 确地模拟较复杂的围护结构的负荷 , TRNS YS 在 模拟空调系统时能够提供最大的灵活性 ,等等 。 1. 2 EnergyPlus 1. 2. 1 负荷模拟
Ke yw or ds Ene rgyPlus , w hole buildi ng e ne rgy a nalysis , buildi ng cooli ng heati ng a nd p owe r , economics a nalysis
★ Tongji University , Shanghai , China
建筑节能分析软件探讨
建筑节能分析软件探讨建筑节能是当前建筑行业的热点话题之一，而建筑节能分析软件是现代建筑设计和评估过程中不可或缺的工具之一、本文将探讨建筑节能分析软件的作用、分类以及发展趋势。
首先，建筑节能分析软件在建筑设计和评估中发挥着重要的作用。
这些软件通过模拟建筑系统的能量流动和性能，帮助设计师、工程师和评估人员进行节能方案的制定和优化。
它们可以分析建筑的热特性、照明效果、通风空调系统等方面，并提供详细的数据和结果，以帮助用户理解建筑的能源消耗和效率。
其次，建筑节能分析软件可以根据不同的应用领域进行分类。
例如，有些软件专注于建筑外墙的隔热、窗户的热传导和阳光透射等；有些软件专注于建筑空调系统的节能优化，包括风冷和水冷系统、暖通空调设备的选择和调节；还有一些软件专注于建筑能源建模和性能预测，通过建立建筑模型和模拟不同情景，分析建筑的能源消耗和节能潜力。
此外，建筑节能分析软件的快速发展也与技术的进步紧密相关。
近年来，随着计算机模拟和仿真技术的不断发展，建筑节能分析软件的功能也日益强大。
现代的建筑节能分析软件不仅可以分析建筑外部的自然环境、内部的热负荷和能源设备的运行情况，还可以模拟建筑的短期和长期性能，包括能源消耗、采暖和制冷需求、动态室内温度和湿度等。
此外，建筑节能分析软件也面临着一些挑战和问题。
首先，软件的精度和准确性是一个重要的考量因素。
软件输出的结果应该能够与实际建筑的能耗数据相匹配，并具有较高的准确性和可靠性。
其次，软件的使用和操作也需要一定的专业知识和经验，因此培训和教育也是软件使用的重要环节。
最后，软件的性能和运行速度也需要进一步提高，以满足快节奏和大规模设计项目的需求。
综上所述，建筑节能分析软件在现代建筑设计和评估中扮演着重要角色。
随着技术的不断进步，软件的功能和性能也不断提高，为建筑节能提供了更多的机会。
然而，软件的精度、使用和运行速度仍然存在一些挑战和问题，需要不断的改进和创新。
相信在不久的将来，建筑节能分析软件将会更加成熟和完善，为设计师和评估人员提供更多便利和支持。
建筑节能设计软件PBECA高级应用PPT学习课件
PKPM设计软件事业部
孙明倩
1
目录 content
1 模型问题 2 计算报告书问题 3 读锁问题
2
一、模型问题
3
1、鼠标右键不选中构件Biblioteka 况下选中构件情况下4
2、模型中外墙材料不同该怎样修改？
如果想改变某一标准层、普通层、或者某一个方向的外墙材料，具体方法为： 在围护节能-材料编辑中，添加一种外墙材料，选中此材料类型，选择统一设置，在 对话框中选择想要修改的外墙位置即可。
窗综合遮阳系数（SCw）
考虑窗户本身和窗口的建筑外遮阳装置综合遮阳效果的一个系数，其值为窗本身
的遮阳系数（SCc）与窗口的建筑外遮阳系数（SD）的乘积。 窗的综合遮阳系数按下式计算：
SCw = SCc×SD= SCb×（1- Fk/Fc）×SD
式中： SCw ------ 窗综合遮阳系数；SCc ------ 窗本身的遮阳系数；
如果想改变某几段外墙比如说模型中的变形缝的材料，具体方法为：在围护节 能-材料编辑中，添加一种外墙材料做为变形缝的材料。在模型中选中变形缝右键属 性，选中构建名称后面的按钮，选择新添加的外墙类型即可。
如果同一端墙有不同的做法，可以用短墙打断，或者用剪力墙功能画出。
3、 模型中是玻璃材质的门的该如何设置？门的类型，如旋转、推拉、 普通门等类型在软件中如何设置？
SD ------ 外遮阳系数
SCb -------玻璃的遮阳系数；
Fk ----- 窗框料的面积
Fc ----- 窗的面积。
Fk/Fc-----窗框面积比，PVC塑钢窗或木窗窗框比可取0.30，铝合金窗窗框比可取
0.20，其它框材门窗按相近原则取值；
PKPM节能软件操作步骤
PKPM节能软件操作步骤一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击是将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
使用建筑设计软件进行建筑能耗分析的技巧与实用方法
使用建筑设计软件进行建筑能耗分析的技巧与实用方法建筑能耗分析是现代建筑设计中不可或缺的一个重要环节，通过应用建筑设计软件，可以有效地对建筑的能耗进行评估和优化。
本文将介绍使用建筑设计软件进行建筑能耗分析的技巧与实用方法，帮助设计师更好地实现节能减排的目标。
首先，在进行建筑能耗分析之前，设计师需要收集建筑的相关数据。
这些数据包括建筑的尺寸、材料、朝向、周边环境等。
准确的数据是进行能耗分析的基础，因此设计师需要与各相关部门进行充分的沟通和协作，确保所获得的数据的准确性。
其次，设计师需要选择适合的建筑设计软件。
市场上存在许多专业的建筑设计软件，如Ecotect、EnergyPlus、DesignBuilder等。
这些软件具有丰富的功能，可以帮助设计师进行能耗模拟和分析。
设计师应根据自己的需求和熟悉程度选择合适的软件，并通过学习和实践不断提高自己的技能。
在进行能耗分析的过程中，设计师需要掌握一些实用的技巧和方法。
首先是建筑模型的创建。
通过建筑设计软件，设计师可以快速创建建筑的三维模型，并设置建筑物的材料、面积、朝向等属性。
这些属性将直接影响建筑的能耗，因此设计师需要仔细设置，并进行准确的输入。
其次是能源系统的建模。
建筑能耗主要与能源系统有关，包括供暖、通风、空调等系统。
设计师需要根据建筑的实际情况，利用建筑设计软件进行能源系统的建模。
通过模拟不同的能源系统方案，设计师可以评估不同方案的能耗效果，并选择最佳的方案。
在进行能耗分析时，设计师还需要关注建筑的能源利用率。
能源利用率是指建筑所消耗的能源与实际所提供的能源之比。
通过建筑设计软件，设计师可以计算出建筑的能源利用率，并从中找出能耗较高的部分，进一步优化建筑的能源利用效率。
此外，设计师还可以利用建筑能耗分析软件进行能源经济性分析。
能源经济性分析是指对建筑能源消耗与经济效益的评估。
通过建筑设计软件，设计师可以模拟不同的能耗方案，并计算出它们的经济性指标，如投资回报率、年均成本等。
建筑节能设计分析软件PBECA高级应用
建筑节能设计分析软件PBECA高级应用PBECA（Passive Building Energy Conservation Analysis）是一种用于建筑节能设计分析的软件，它可以帮助建筑师和设计师在建筑设计过程中评估和优化建筑的能源效率。
PBECA具有很多高级应用功能，下面将介绍其中的几个。
首先，PBECA可以进行建筑的建筑物能耗模拟。
通过输入建筑的相关参数和设计方案，PBECA可以模拟建筑在不同工况下的能耗情况。
这可以帮助设计师比较不同设计方案的能源效率，从而选择最优的设计方案。
此外，PBECA还可以模拟建筑在不同气候条件下的能耗情况，提供建筑在不同地区的适用性评估。
其次，PBECA还可以进行建筑的热舒适性评估。
通过模拟室内空气温度、湿度和通风等参数，PBECA可以评估建筑的热舒适性。
这对于提高建筑的室内舒适性非常重要，尤其是对于居住建筑和办公建筑来说。
设计师可以根据评估结果调整建筑的热绝缘性能、通风系统设计以及室内热负荷控制等方面，以提高建筑的热舒适性。
此外，PBECA还支持建筑的光照模拟。
通过模拟建筑的光照情况，PBECA可以评估不同建筑材料和窗户设计对建筑室内光照的影响。
这对于提高建筑的自然采光效果和减少照明能耗非常重要。
设计师可以根据模拟结果进行调整，选择合适的建筑材料和设计方案，以最大程度地利用自然光照。
此外，PBECA还支持建筑的建筑物能源管理系统的模拟。
通过模拟建筑的能源管理系统，PBECA可以评估不同能源供应和能源控制策略对建筑能耗的影响。
这对于优化建筑的能源管理系统非常重要，可以帮助建筑师和设计师选择合适的能源供应方式和能源控制策略，以降低建筑的能耗。
最后，PBECA还支持建筑的经济性评估。
通过模拟建筑的能源消耗和运行成本，PBECA可以评估不同设计方案的经济性。
这对于投资者和开发商来说非常重要，可以帮助他们选择经济性最佳的建筑设计方案。
综上所述，PBECA作为一种建筑节能设计分析软件，具有多种高级应用功能，可以帮助建筑师和设计师评估和优化建筑的能源效率、热舒适性、光照效果、能源管理系统和经济性。
建筑节能设计分析软件PBECA高级应用模板
建筑节能设计分析软件PBECA高级应用模板建筑节能设计分析软件PBECA是一款集建筑能耗模拟、系统优化、节能标准评定等功能于一体的先进软件工具。
其具有强大的分析和优化能力，可以帮助建筑师、设计师和能源工程师更好地实现建筑节能设计目标。
下面是PBECA的高级应用模板，主要包括建筑能耗模拟、系统优化和节能标准评定三个方面。
一、建筑能耗模拟在PBECA中，建筑能耗模拟是一个重要的功能。
通过模拟建筑的能耗情况，可以评估建筑的能耗水平，识别潜在的节能措施，并预测节能效果。
在建筑能耗模拟中，用户需要提供建筑的相关参数，如建筑平面布局、建筑材料、建筑外立面表现形式等。
PBECA会根据这些参数进行模拟计算，生成建筑的能耗数据和分析结果。
通过分析结果，用户可以了解建筑的能耗情况，并根据需求进行优化设计。
二、系统优化PBECA还具有系统优化的功能。
系统优化是指通过对建筑的系统进行优化配置，以实现建筑节能的目标。
在PBECA中，用户可以对建筑的供暖、制冷、通风、照明等系统进行配置，并设置相应的优化目标。
PBECA会通过优化算法对系统进行计算，并给出最佳的系统配置方案。
用户可以根据PBECA给出的建议进行优化操作，以实现建筑的节能目标。
三、节能标准评定PBECA还可以用于节能标准的评定。
在建筑设计过程中，建筑师需要满足一定的节能标准要求。
PBECA提供了一系列的节能标准评定功能，可以帮助用户评估建筑是否满足相应的节能标准。
用户只需要输入建筑的相关参数，PBECA即可根据节能标准要求进行计算，并给出评估结果。
通过PBECA的节能标准评定功能，用户可以及时了解建筑的节能情况，以便进行相应的改进。
总之，建筑节能设计分析软件PBECA具有建筑能耗模拟、系统优化和节能标准评定三个高级应用功能。
通过PBECA，用户可以对建筑进行能耗模拟，评估建筑的能耗水平，并预测节能效果；可以对建筑的系统进行优化配置，达到节能的目标；还可以用于节能标准的评定，帮助用户满足相应的节能要求。
2024年pbeca居住建筑建模实例及菜单说明
居住建筑建模实例全程“触发机制”引导节能设计流程一、二维图形处理1、运行软件2、参数设置3、模型导入4、模型编辑5、查看三维6、材料编辑7、要求性指标计算8、权衡计算9、生成节能审查报告10、生成报审文献二、三维图形处理1、天正5.0以上版本2、Revit转换一、二维图形处理１、运行软件双击桌面“建筑节能分析软件PBE ＣA ”快捷图标;图１点击完”运行”按钮后，就能见到如下图20 今日动态图２２、参数设置跟随触发机制的提示，先设置工程的基本参数。
新增加了商住两用楼功效触发提示界面本实例这里我们选择”开本次讲解中我们选择”居1图3３、节能参数设置图５节能参数一般取默认值即可,部分有地方参数设置的地区,还需要用户设置一下与地方规范有关的某些必要参数，设置完成后点击确定,软件将进入下一部分的平面图纸导入４、平面图纸导入平面图纸导入功效有3个子选项，大大丰富了图纸导入的伎俩，为用户迅速导入CAD 图纸带来了便利，这里我们使用其中的”构件导入”子功效进行演示选择是否在报告书中输出平面和立面图型。
图4 点击“确定”，进入“节能参数”对话框23首先打开DWG图纸，随即图6 选择”构件导入”进入图纸转换为数据模型文献的工作过程。
图7构件导入模块分为几个步骤进行操作:(１）点击“模型导入/平面图纸导入/二维导入／构件导入”菜单中的“”按钮：详细步骤:选择墙线所对应的实体(目前支持直线、多段线、弧线）- 右击 - 依次框选区域（为的是提升效率) －右键（右键结束前一定要将所框选的区域都显示在CAＤ视图内，否则超出视图范围的图素将提取不到） - 成果（取双线中间线【直线和弧线】生成到AＣARX_WallLine_Laｙer图层)在图纸中选择“墙线”图９然后在平面图中框选要提取墙线的区域,选用完成后点击右键完成。
“所有框选”或者“依次框图１０(2)点击“模型导入/平面图纸导入／二维导入/构件导入”菜单中的“”按钮:详细步骤：选择门块-右击-成果(提取出门块算出的线【直线】生成到ACＡRＸ_ＤooｒLｉne＿Lａｙer图层)。
PKPM节能设计操作步骤
一、对于天正5、0以上得版本:1、将建筑师设计得平面图层,以写块得方式,把需要转换得每一层保存到一个、dwg文件中。
(不必每个楼层都提取过去,主要瞧外围护结构就是否相同,内部构造差别不大可按一层处理),地下室也需要考虑,因为要计算与不采暖空间相邻得楼板一项。
2、插上锁,运行节能程序,点击模型转换主菜单,点击天正转换子菜单,在保存工作路径里点击预览找到需要进行节能计算得图形,然后点击提取,进行第一标准层得转换,其她标准层依此类推。
这时软件会自动将图形保存到PBECA得WORK 文件夹中。
(此处注意,在提取过程中“从第几标准层开始”对话栏中不要填写任何数字,所有标准层提取完毕点击确定退出转换步骤)3、点击总参设置主菜单,点击项目信息子菜单,在选择省份处选择一个省份如:山东;选择城市中选择城市如:济南;建筑物朝向与实际建筑物朝向一致如:南向;建筑类型如居住建筑,建筑形式如条式;审查标准选择地方标准;其她项按实际情况填写。
其中系统选项子菜单中得一系列项可参照规范做修改,若不就是很了解不建议修改。
4、点击模型编辑主菜单,点击移动基点子菜单,在选择参照标准层中,选择第一标准层为参照标准层,选取移动其她标准层如第二标准层,点击移动,先选择参照标准层得基准点,再选择需要移动标准层得基准点,注意:两个标准层得基准点要选择同一点。
其她标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单,选择第一标准层,在此命令下,软件执行AutoCAD画墙线与修改墙线得所有命令。
(此处注意,对墙线得修改必须在墙编辑菜单下进行,否则软件不能对其识别)其她标准层类似,修改完毕后点击确定。
程序将跳出对话框,点击“就是”将对以上所有操作进行保存,重新封闭得房间将被分配房间号,注意:重新进行墙编辑得标准层得房间类型将恢复为其她类型,需重新指定。
居住建筑此处需注意删除所有不采暖阳台,阳台构件须在后面单独设置。
注意此处考虑得就是不采暖阳台,而不就是阳台就是否封闭。
建筑节能设计分析软件PBECA说明书
AutoCADVersion建筑节能设计分析软件PBECAP B E C A使用说明书建研科技股份与商标说明PKPM计算机程序及全部相关文档都是受专利法和著作权法保护的产品，属于中国建筑科学研究院建研科技股份。
未经中国建筑科学研究院建研科技股份的书面许可，不得以任何形式、任何手段复制本产品或文档的任何部分。
PKPM 标志是中国建筑科学研究院建研科技股份的注册商标。
建研科技股份中国建筑科学研究院设计软件事业部(PKPM CAD工程部)免责声明PKPM系统在开发阶段经过了严格测试，自研发以来，国外数以万计的工程应用证明了其适用性和正确性。
但用户必须清楚，在程序的准确性或可靠性上开发者未做任何直接或暗示性的担保，使用者必须了解程序的假定并必须独立地核查结果。
您可享有法律规定下PKPM不得排除或限制的担保、条件和条款。
除了这些不可排除的担保、条件和条款，PKPM及其供应商不做出任何担保、条件、述、保证或条款（无论是明示的还是暗示的，也无论是依据成文法、普通法、惯例、常例，还是其他任何原因），包括但不限于性能、结果、安全、不侵权、适销性、完整性、可不受干扰使用以及适用于任何特殊用途。
本免除担保声明在某些国家可能无效。
您可能享有法律规定下不得放弃或免除的担保权利。
PKPM不在适用法律允许的围外限制您所享有的担保权利。
前言节能减排是我国经济和社会发展的一项长远战略方针，也是当前一项极为紧迫的任务。
自2003年以来，建研科技股份设计软件事业部为建筑设计行业建筑节能设计领域提供了一系列优秀的设计分析软件，广泛地面向设计单位、开发商、审图机构、以及政府职能监管部门等。
建研科技股份设计软件事业部自主开发的基于AutoCAD平台的建筑建筑节能设计分析软件PBECA，自投入市场以来业绩斐然，占据了90%的市场份额，引领建筑节能领域发展的新方向。
本书介绍的建筑节能设计分析软件PBECA，继承原有版本简洁的操作流程，拓展复杂建筑的建模功能，结合用户的真实体验，在现行国家标准基础上，量身定制各地规的人性化注册码升级模式。
建筑节能设计分析软件PBECA
行权衡计算（权衡计算根据所在地区节能规范的相关要求分为稳态指标算法和动态模拟算法）。
规定性指标计算结果判定提示
权衡计算结果不达标时的提示
Step 4 节能计算-计算结果分析
2.4
若规定性指标不达标，需对围护结构做出相应的修正；但若是权衡计算不达标时，不能盲目的优
1
地方专版
“建筑节能设计分析软件PBECA”是第五代建筑节能设计软件产品，具有显 著的易用性、稳定性、智能性、正确性和灵活性。并为上海市、重庆市、天津 市、成都市等定制了地方专版，受到当地设计师的一致好评。
“建筑节能设计分析软件PBECA”继承了原有版本简洁的操作流程，拓展 BIM理念 复杂建筑的建模功能，并配合全国范围进一步贯彻执行建筑节能50%及65% 的目标，依据全国及各地区最新节能设计标准和技术规程，吸收往年节能大
工具条
操作界面
软件界面
CAD固有工具条
3 2
主 菜
可以用于切换 图纸、模型； 显示相应的模 型构件 PBECA 节 能 主 菜单，包含各 项功能目录和 菜单 可以切 换到其 他模块
用于切换模型 中标准层及普 通层
筛 选 器 操
单
即 为 AutoCAD 原命令行，进行 软件操作时给予 提示。
作 面 板 命令栏
模块 切换
Step 1 基本信息设置
2.1
Step1软件基本信息设置： 软件根据实际情况选择项目 所在地，并确定选用的窗墙 数据库；
Step 1 基本信息设置
2.1
Step1软件基本信息设置： 选择现行规范，也可以根据 计算需求在国标和地标之间 切换。
Step 2 模型建立与编辑-分构件导入建模 PBECA节能模型建模： PBECA节能模型建模分为二维构件导入建模和三维模型转换建模，其中二维构件导入建模主要针 对二维图纸，分构件导入，建模准确度很高。
pkpm节能教程
PKPM节能软件操作步骤一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
