电力电子电路+(A)

电力电子技术基础智慧树知到答案2024年浙江大学

电力电子技术基础浙江大学智慧树知到答案2024年绪论单元测试1.以下哪些电力电子电路类型是正确的（）A:整流电路B:直流变换电路C:交流变换电路D:逆变电路答案:ABCD第一章测试1.以下哪个不是全控型器件（）。

A:晶闸管B:IGBTC:功率MOSFETD:GTR答案:A2.以下哪个不是少数载流子参与工作的器件（）。

A:GTRB:晶闸管C:IGBTD:功率MOSFET答案:D3.以下哪些是功率MOSFET特点（）A:导通时呈阻性B:所需驱动功率小C:电流型驱动D:开关速度快答案:ABD4.肖特基功率二极管比PN结功率二极管的导通电压高。

（）A:对 B:错答案:B5.IGBT比功率MOSFET的开关速度慢。

（）A:对 B:错答案:A第二章测试1.以下电路中只有升压能力的是（）。

A:Boost电路B:Buck-Boost电路C:Cuk电路D:Buck电路答案:A2.以下电路中能够输出负极性电压的是（）。

A:Zeta电路B:Boost电路C:Buck-Boost电路D:Buck电路答案:C3.以下电路中兼具升降压能力的是（）A:Zeta电路B:Buck电路C:Buck-Boost电路D:Cuk电路答案:ACD4.正激变换器只能降压，不能升压。

（）A:对 B:错答案:B5.Buck电路，相同的占空比控制时，电感电流不连续模式的输出电压比连续模式的输出电压高。

（）A:对 B:错答案:A第三章测试1.单相交流调压电路，阻性负载，输出电流的谐波中，下面哪次谐波不包含在内（）A:7B:2C:5D:3答案:B2.晶闸管交流调压电路可以改变交流电的频率。

（）A:对 B:错答案:B3.单相交流调压电路，感性负载，触发角在以下哪些范围内输出不可控（）A:Ɑ＜ΦB:Ɑ＞ΦC:Ɑ＜πD:Ɑ＞π答案:AD4.AC/AC区分间接变换或直接变换，在于是两级结构还是一级结构。

（）A:错 B:对答案:B5.AC/AC间接变换有多种多样的电路拓扑，其原因主要是为了满足不同应用时，电路效率的要求。

电力电子波形图

2.1单相可控整流电路2.1.1单相半波可控整流电路2.1.2单相桥式全控整流电路2.1.3单相全波可控整流电路2.1.4单相桥式半控整流电路2.2三相可控整流电路2.2.1三相半波可控整流电路2.2.2三相桥式全控整流电路整流电路第2章单相可控整流电路2.1¾交流侧接单相电源¾几种典型的单相可控整流电路y单相半波整流电路–带电阻负载的工作情况–带阻感负载的工作情况y单相桥式全控整流电路–带电阻负载的工作情况–带阻感负载的工作情况–带反电动势负载时的工作情况y单相全波整流电路y单相桥式半控整流电路¾重点注意：工作原理（波形分析）、定量计算、不同负载的影响。

¾负载阻抗角ϕ、触发角a、晶闸管导通角θ的关系•若ϕ为定值，a越大，在u2正半周L储能越少，维持导电的能力就越弱，θ越小•若a为定值，ϕ越大，则L贮能越多，θ越大；且ϕ越大，在u2负半周L维持晶闸管导通的时间就越接近晶闸管在u2正半周导通的时间，ud中负的部分越接近正的部分，平均值Ud越接近零，输出的直流电流平均值也越小。

¾续流二极管的作用•若无续流二极管，则当a突然增大至180°或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使ud 成为正弦半波，即半周期ud为正弦，另外半周期ud为零，其平均值保持恒定，称为失控。

•有续流二极管VDR 时，续流过程由VDR完成，晶闸管关断，避免了某一个晶闸管持续导通从而导致失控的现象。

同时，续流期间导电回路中只有一个管压降，有利于降低损耗。

三相可控整流电路2.2交流测由三相电源供电负载容量较大，或要求直流电压脉动较小、易滤波时用。

基本的是三相半波可控整流电路，三相桥式全控整流电路应用最广。

¾三相桥式全控整流电路的特点（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

（2）对触发脉冲的要求：•按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60°。

电力电子试题及答案A

交通大学电力电子复习一、选择题1、下列电力电子器件中，存在电导调制效应的是（ABD ）A 、GOTB 、GTRC 、power MOSFETD 、IGBT2、单相桥式全控整流电路，阻感性负载R L 〉〉ω 。

设变压器二次侧电压为U 2，则晶体管承受的最高正、反向电压分别为（D ）A 、2222,22U U B 、222,22U UC 、2222,2U U D 、222,2U U3、单相半控桥式整流电路带大电感负载，为了避免出现一只晶体管一直导通，另两只整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个（D ）A 、电容B 、电感C 、电阻D 、二极管 4、逆变电路的功能是将直流电能转换为（B ）A 、直流电能B 、交流电能C 、磁场储能D 、电场储能 5、三相桥式变流电路工作在有源逆变状态，其输出侧平均电压U d 与外接直流电动势E 间的关系为（C ）A 、E U d =B 、E U d >C 、E U d <D 、U d =-E6、三相桥式全控整流电路变压器二次侧电流中有（C ） A 、12±k B 、13±k C 、16±k D 、112±k (k 为整数)7、交—直—交电流型逆变器中间直流环节的储能元件是（B ）A、大电容B、大电感C、蓄电池D、电动机8、无源逆变电路不能采用的换流方式是（A）A、电网换流B、负载换流C、强迫换流D、器件换流9、、电压型逆变电路的输出电压波形为（A）A、矩形波B、三角波C、正弦波D、与负载性质有关10、支路控制三角形连接三相交流调压电路的典型应用是（B）A、TSCB、TCRC、SVCD、SVG二、填空题1、晶闸管是一种由四层半导体材料构成的三端器件，它有3个PN节，阳极用字母A表示，阴极用字母K表示，门极用字母G 表示。

2、在规定条件下，晶闸管取正、反向重复峰值电压中较小的作为其额定电压。

电力电子技术第4章交流-交流变换电路习题和答案K

一、选择题4-1、（ C ）变流电路是把一种形式的交流变换成另一种形式交流电的电路。

A、交流-直流B、直流-交流C、交流-交流D、直流-直流4-2、只改变电压、电流大小或对电路的通断进行控制，而不改变频率的电路称为( A)电路。

A、交流电力控制B、变频C、交流调压电路D、交流调功电路4-3、在单相交-交变频电路中，要改变输出频率，必须改变两组变流器的( A)；要改变输出电压的幅值，就要改变变流电路工作时的( D )。

A、切换频率B、幅值C、电压D、控制角4-4、交-交变频电路是把电网频率的交流电直接变换成(C)频率的交流电的变流电路。

属于(A)变频电路。

A、直接B、间接C、可调D、不可调4-5、电网频率为50Hz时，对6脉波三相桥式电路而言，交-交变频电路的输出上限频率约为( B )。

A、10HzB、20HzC、50HzD、100Hz二、填空题4-1、变频电路有（）变频电路和（）变频电路等形式。

交-交；交-直-交4-2、单相交流调压电路中，由于波形正负半波（），所以不含直流分量和（）谐波。

对称；偶次4-3、交流调功电路和交流调压电路的电路形式( )，控制方式( )。

相同；不同4-4、两组变流电路在工作时采取直流可逆调速系统中的（）工作方式，即一组变流电路工作时，封锁另一组变流电路的触发脉冲。

无环流4-5、三相交-交变频电路的接线方式有公共交流母线进线方式和（）联结方式。

输出星形三、问答题4-1、交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。

交流调压电路是在交流电源的每个周期对输出电压波形进行控制。

而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。

交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。

电力电子课后习题答案 5

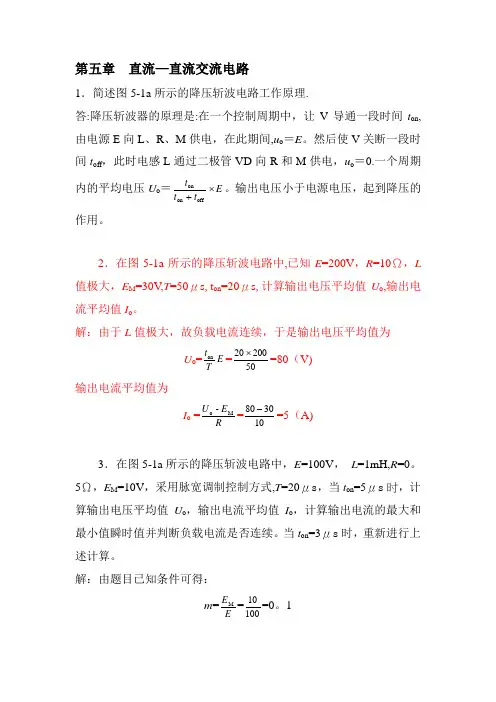

第五章直流—直流交流电路1．简述图5-1a 所示的降压斩波电路工作原理.答:降压斩波器的原理是:在一个控制周期中，让V 导通一段时间t on ,由电源E 向L 、R 、M 供电，在此期间,u o ＝E 。

然后使V 关断一段时间t off ，此时电感L 通过二极管VD 向R 和M 供电，u o ＝0.一个周期内的平均电压U o ＝E t t t ⨯+offon on。

输出电压小于电源电压，起到降压的作用。

2．在图5-1a 所示的降压斩波电路中,已知E =200V ，R =10Ω，L 值极大，E M =30V ,T =50μs ,t on =20μs ,计算输出电压平均值U o ,输出电流平均值I o 。

解：由于L 值极大，故负载电流连续，于是输出电压平均值为U o =E T t on =5020020⨯=80（V)输出电流平均值为I o =R E U M o -=103080-=5（A)3．在图5-1a 所示的降压斩波电路中，E =100V ， L =1mH,R =0。

5Ω，E M =10V ，采用脉宽调制控制方式,T =20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值I o ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。

当t on =3μs 时，重新进行上述计算。

解：由题目已知条件可得：m =E E M =10010=0。

1τ=RL =5.0001.0=0.002 当t on =5μs 时，有ρ=τT =0。

01αρ=τont =0。

0025由于11--ραρe e =1101.00025.0--e e =0.249>m 所以输出电流连续。

此时输出平均电压为U o =E T t on =205100⨯=25（V) 输出平均电流为I o =R E U M o -=5.01025-=30（A) 输出电流的最大和最小值瞬时值分别为I max =R E m e e ⎪⎪⎭⎫ ⎝⎛-----ραρ11=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛-----e e =30.19（A ）I min =R E m e e ⎪⎪⎭⎫ ⎝⎛---11ραρ=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛---e e =29。

电力电子电路

电力电子电路按实现电能变换时电路的功能可分为整流电路(将交流电能转换为直流电能)、逆变电路(将直流电能转换为交流电能)、交流变换电路(包括交流调压电路和变频电路)、直流变换电路(改变直流电能的大小和方向)。

按电能转换次数可分为基本变换电路和组合变换电路。

前者经一次转换即可实现所需电能的变换，又称直接变换电路；后者经多次转换以实现所需电能的变换，又称间接变换电路。

按组成电路的器件可分为不控型变换电路(由不控型器件组成，电路对变换的电能无控制能力)、半控型变换电路(由半控型器件组成，只能在电路具备关断晶闸管的条件下才能正常工作)、全控型变换电路(由自关断器件组成，比半控型电路具更佳的技术经济指标，但开关容量低于半控型)。

电力电子电路按控制方式可分为4种：①相控电路。

控制信号的变化表现为控制极脉冲相位的变化。

②频控电路。

信号的变化表现为控制极脉冲重复频率的变化。

③斩控电路。

控制信号的变化表现为控制极脉宽的变化。

④组合控制电路。

采用上述3种控制方式组合而成的控制方式。

按电路中开关器件的工作频率可分为开关元件按电网频率(50或60赫)工作的低频电路和开关元件以远高于电网频率的载波频率工作的高频电路。

电力电子电路经历了20世纪30年代由气体闸流管和汞弧整流管组成的低频变流电路和由高频电子管组成的变流电路(统称第一代电力电子电路)，60年代由晶闸管组成的半导体变流电路(第二代电力电子电路)，80年代由可关断晶闸管(GTO)和双极型功率晶体管(GTR)等新型器件组成的第三代电力电子电路。

由于它们具有控制极关断和工作频带较宽的优点，使电力电子电路具有更佳的技术和经济性能，获得了更为广泛的应用。

电力电子电路正沿4个方向发展：①采用新型器件。

②采用新的控制方式和手段。

③采用新的电路结构。

④采用新的分析方法和调试手段。

特点与传统的旋转式变流电路相比，静止式变流电路具有无磨损、低噪声、高效率、易于实现自动控制和生产、无须专门的地基建设等优点，因而在国际范围已基本上取代了前者。

电力电子技术练习题(答案)

27、如图的电路为升压斩波电路，其输出直流电
1 E 压的平均值UO= 1 D 。
28、如图的电路为升降压斩波电路，其输出直流电
D E 压的平均值UO= 1 D 。
29、通过某种装置对交流电压的有效值或功率进行调整，称为交流调压电路。 30、交流调压电路有三种调制方式：相控式、斩波式和通断式。
层半导体NPNPN构成。( √ ) 14、双向晶闸管与普通晶闸管一样，其内部有三个 PN结。( × )
15、双向晶闸管与普通晶闸管不一样，其内部有四
个PN结。( √ )
16、单相半控桥式整流带电感性负载的电路中，为了解决电路失控的问题，常在负载两端并联续流二极管。( √ )
四、简答题
1、双向晶闸管额定电流的定义与普通晶闸管额定电流的定义有何不同？答：双向晶闸管的额定电流以允许流过的最大工频电流的有效值来标定；普通晶闸管的额定电流以允许流过的最大工频正弦半波整流电流的平均值来标定。 2、额定电流100A的两只普通晶闸管反并联，若用双向晶闸管代替，其额定电流=？
4、单相半控桥式整流电路带电感性负载时，电路会出现什么问题？如何解决？答：电路会出现失控现象。为消除失控现象，可在电路中加接续流二极管。
5、晶闸管导通后，通过晶闸管电流的大小与电路中哪些参数有关？答：晶闸管导通后，通过晶闸管电流的大小与电路中的电源及负载电阻有关。
6、什么是电压型、电流型逆变电路？输出交流电压、交流电流的波形各有什么特点？答：直流侧并联大电容，电压基本无脉动，相当于电压源，此为电压型逆变电路。输出交流电压为矩形波，输出电流波形由负载性质性质决定。直流侧串大电感，电流基本无脉动，相当于电流源，此为电流型逆变电路。输出交流电流为矩形波，输出电压波形由负载性质性质决定。。

电力电子技术课后习题全部答案

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。

低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1= I 1= b) I d2= I 2=c) I d3= I 3=2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1A, I m2 I d2c) I m3=2I=314 I d3= 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

电力电子试题和答案A

交通大学电力电子复习一、选择题1、下列电力电子器件中，存在电导调制效应的是（ABD ）A 、GOTB 、GTRC 、power MOSFETD 、IGBT2、单相桥式全控整流电路，阻感性负载R L 〉〉ω 。

设变压器二次侧电压为U 2，则晶体管承受的最高正、反向电压分别为（D ）A 、2222,22U U B 、222,22U UC 、2222,2U U D 、222,2U U3、单相半控桥式整流电路带大电感负载，为了避免出现一只晶体管一直导通，另两只整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个（D ）A 、电容B 、电感C 、电阻D 、二极管 4、逆变电路的功能是将直流电能转换为（B ）A 、直流电能B 、交流电能C 、磁场储能D 、电场储能 5、三相桥式变流电路工作在有源逆变状态，其输出侧平均电压U d 与外接直流电动势E 间的关系为（C ）A 、E U d =B 、E U d >C 、E U d <D 、U d =-E6、三相桥式全控整流电路变压器二次侧电流中有（C ） A 、12±k B 、13±k C 、16±k D 、112±k (k 为整数)7、交—直—交电流型逆变器中间直流环节的储能元件是（B ）A、大电容B、大电感C、蓄电池D、电动机8、无源逆变电路不能采用的换流方式是（A）A、电网换流B、负载换流C、强迫换流D、器件换流9、、电压型逆变电路的输出电压波形为（A）A、矩形波B、三角波C、正弦波D、与负载性质有关10、支路控制三角形连接三相交流调压电路的典型应用是（B）A、TSCB、TCRC、SVCD、SVG二、填空题1、晶闸管是一种由四层半导体材料构成的三端器件，它有3个PN节，阳极用字母A表示，阴极用字母K表示，门极用字母G 表示。

2、在规定条件下，晶闸管取正、反向重复峰值电压中较小的作为其额定电压。

电力电子技术试题(二)

电力电子技术试题（A ）注：卷面85分，平时成绩15分一、回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCRF.电力二极管。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=o，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页（共 8 页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）u uu 2、当该电路工作于整流状态时，设触发角60α=o 且负载电流连续，请在图中画出此时整流器输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。

（5分） i VT103、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，Ω=5R ,当60α=o 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流平均值dVT I 。

（5分）第 3 页（共 8 页）试题：电力电子技术班号：姓名：三、H 型单极同频模式PWM 的功率转换电路如下图（a ）所示。

它由四个大功率IGBT 和四个续流二极管组成。

当控制指令0i u >时，1V 和2V 工作在交替开关状态，3V 截止关断，4V 饱和导通。

电力电子技术试题库(附答案)

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

电力电子习题答案

《电力电子技术》习题及解答1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流〔或脉冲〕。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

7型号为KP100-3，维持电流I H=4mA的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：〔a 〕因为H A I mA K V I <=Ω=250100，所以不合理。

(b) 因为A V I A 2010200=Ω=, KP100的电流额定值为100Ａ，裕量达５倍，太大了。

〔c 〕因为A V I A 1501150=Ω=，大于额定值，所以不合理。

8 图题1.9中实线部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各图的电流平均值．电流有效值和波形系数。

解：图(a)： I T(A V )=π21⎰πωω0)(sin t td I m =πm I I T =⎰πωωπ02)()sin (21t d t I m =2m I K f =)(AV T TI I =1.57图题1．9图(b)： I T(A V )=π1⎰πωω0)(sin t td I m = π2I m I T =⎰πωωπ02)()sin (1t d t I m =2mIK f =)(AV T TI I =1.11 图(c)： I T(A V )=π1⎰ππωω3)(sin t td I m = π23I m I T =⎰ππωωπ32)()sin (1t d t I m = I m m I 63.08331≈+πK f =)(AV T TI I =1.26图(d)： I T(A V )=π21⎰ππωω3)(sin t td I m =π43I m I T =⎰ππωωπ32)()sin (21t d t I m = I m m I 52.06361≈+πK f =)(AV T TI I =1.78图(e)： I T(A V )=π21⎰40)(πωt d I m =8m I I T =⎰402)(21πωπt d I m =22m I K f =)(AV T TI I =2.83图(f)： I T(A V )=π21⎰20)(πωt d I m =4m I I T =⎰202)(21πωπt d I m =2m I K f =)(AV T TI I =29上题中，如不考虑安全裕量，问额定电流100A 的晶闸管允许流过的平均电流分别是多少?解：(a)图波形系数为1.57，则有： 1.57)(AV T I ⨯=1.57⨯100A , I T(A V) = 100 A(b)图波形系数为1.11，则有： 1.11)(AV T I ⨯=1.57⨯100A , I T(A V)=141.4A (c)图波形系数为1.26，则有： 1.26)(AV T I ⨯=1.57⨯100A , I T(A V)=124.6A (d)图波形系数为1.78，则有： 1.78)(AV T I ⨯=1.57⨯100A , I T(A V)=88.2A (e)图波形系数为2.83，则有： 2.83)(AV T I ⨯=1.57⨯100A, I T(A V)=55.5A (f)图波形系数为2，则有： 2)(AV T I ⨯=1.57⨯100A , I T(A V)=78.5A 10某晶闸管型号规格为KP200-8D ，试问型号规格代表什么意义?解：KP 代表普通型晶闸管，200代表其晶闸管的额定电流为200A ，8代表晶闸管的正反向峰值电压为800V ，D 代表通态平均压降为V U V T 7.06.0<<。

电力电子技术试卷及答案

《电力电子技术》试题(G)一、填空题（每空1分，34分）1、实现有源逆变的条件为和。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

二、判断题：(每题2分,20分) 对√，错×。

1、有源逆变指的是把直流能量转变成交流能量送给用电器。

（）2、给晶闸管加上正向门极电压它就会导通。

（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。

（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则α的移相范围只有120o。

（）5、设置补偿电容可以提高变流装置的功率因数。

（）6、三相半波可控整流电路也要采用双窄脉冲触发。

（）7、KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管。

（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。

（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

（）三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。

专升本模拟题-电力电子技术-基础

电力电子技术（A ）一问答题1 什么是维持电流？什么是擎住电流？答：维持电流是使晶闸管维持通态，所必需的最小主电流。

擎住电流是晶闸管刚从断态转入通态，并移除了触发信号后，能维持通态所必需的最小主电流。

2 晶闸管元件导通后，怎样才能由导通变为关断？答：在晶闸管导通后，减小正向电压，正向电流就逐渐减小。

当电流小到某一数值时，晶闸管又从导通状态转为阻断状态。

3 画出晶闸管的阳级伏安特性，标出确定晶闸管额定电压的电压名称。

答：4 半控桥式整流电路，L 负载，脉冲突然切除会出现什么现象？如何解决？答：失控现象。

加续流二极管。

5 有源逆变的条件是什么？答：1、有通流方向极性的直流电源和储能元件（足够大的电感）2、控制角阿尔法大于90度二填空题1 三相半波整流电路，R 负载，触发脉冲出现在自然换向点之前，晶闸管（不）换向，输出波形顺序是（U2, UG , Ud ）。

2 三相半波整流电路，电动机负载，合闸后电动机处于静止状态，此时a 相脉冲距a相电压起始点（ a ），控制角α是（ 0° ）。

3 考虑安全裕量，晶闸管通态平均电流的表达式是（）4 逆变器的换流方式，主要有以下几种：（有源逆变，无源逆变）。

5 串流电感式电压型逆变器晶闸管导通角度是（ 180° ），串流二极管式电流型逆变器晶闸管导通角度是（ 120° ）。

2cos 145.0212d dVT α+==R U I I三单向半控桥式整流电路，L =∞，有续流二极管，2U =220V ，α=90°，R=9.9Ω，求晶闸管，续流二极管的电流有效值，平均值，变压器容量和cos ϕ。

解：21cos 0.92d U U α+= α=90° d U =10.9*220*2=99V dd U I R==10A KP ： dk I =2d I παπ-=2.5A K I =2d I παπ-=5A dzR I ==dI απ=5A zR I =d I απ=7.07A 22k I I = 22B S U I ==220*5*2=1.5554KV A cos ϕ=B P S =22d dU I U I =0.64四三相全控桥式整流电路，电阻性负载。

电力电子A卷及答案

总分150分一、选择题（30分）1 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。

A 180°B 60°C 360°D 120°2 当晶闸管承受的反阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A 导通状态B 关断状态C 饱和状态D 不定3 晶闸管触发电路中若改变（）的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A 同步电压B 控制电压C 脉冲变压器变比D 控制电流4 为了减少门极损耗，晶闸管正常导通的方法是阳极加正向电压，门极加（）A 正脉冲B 负脉冲C 直流D正弦波5 下面哪种功能不属于变流的功能（）A 有源逆变B 交流调压C 变压器降压D 直流斩波6 晶闸管两端并联一个RC电路的作用是（）A 分流B 降压C 过电流保护D 过电压保护7 电流型三相桥式逆变电路的基本工作方式是（）导电方式。

A 30B 90C 120D 1808 三相半波整流电路，电阻性负载控制角α≦30o每个周期内输出电压的平均值为（）A U d=0.45U2COSαB U d= 0.92U2COSαC U d= 1.17U2COSαD U d= 2.34U2COSα9 如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（）A 700VB 750VC 800VD 850V10 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A 90°B 120°C 150°D 180°11 单相半控桥整流电路的二组触发脉冲依次相差（）度。

A 180°B 60°C 360°D 120°12 功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为（）A 一次击穿B 二次击穿C 临界饱和D 反向截止13 逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A 大功率三极管B 逆阻型晶闸管C 双向晶闸管D 可关断晶闸管14 普通的单相半控桥可整流装置中一共用了（）晶闸管。

电力电子技术-研究生(A卷)

一、填空题（每空1分，共15分）1、晶闸管导通的条件是正向阳极电压、正向门极触发电流。

2、电子器件据其能被控制信号所控制的程度，可分为三大类: 不控型、半控型、全控型。

3、擎住电流是指晶闸管刚从断态转入通态, 移除触发信号使元件保持导通所需最小阳极电流。

4、绝缘栅晶体管（IGBT）是GTR（或电力晶体管）和MOSFET（或功率场效应管或电力场效应管) 的复合型器件.5、根据无源逆变器直流输入端接入滤波器的不同，可分为电压(或电压源) 型逆变器和电流(或电流源）型逆变器,按电子开关的工作规律分，无源逆变器的基本类型为1800导电型和1200导电型。

6、将一个不可控直流电压变换为适合于负载要求的可控直流电压的技术称为直流斩波技术。

二、简答题（每题5分,共30分)1、全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路各元件的作用？(1）抑制电力电子器件内因过电压，du/dt 或过电流和di/dt，减少器件的开关损耗。

（2）C限制关断时电压的上升,R限制电流的大小。
