第一章习题答案121元件1，2为电源元件，产生功率分别为560W，540W。
元件3，4，5为负载元件，消耗功率分别为600W，320W，180W。
122.（1）图帖（2）Uab= —250v, Ucd=25v，Uef=200v, Ugh=25v.131. (a) u= —10×10ˉ⁴i v(b)u= —0.02 di/dt v(c)i =10×10ˉ⁶ du/dt A132151.I₃=-2mA, U₃=60AP₃=-120W为电源元件，发出功率152.R=4Ω153.（1）In=45.45A, E=247.27V(2) I=23.33A, U=233.27V, P=5442W,(3) I=95.1A, U=190.21V, P=18089W,发电机已超载154.In=0.01A， R=10KΩ，Pr=1W，选（4）中的电阻155.选（a）电路156.（1）In=4A，E=52V，R=12.5Ω（2）U∀=52V（3）I₃=104A161. I₃=0.31ΛA, I₄=9.3ΛA, I₆=9.6ΛA162.I=0.4A, Uab=10V, Uac=0V163.I₁=1A, U₂=6V164.E₁=12V, Rx=2Ω171.V₁=10V, V₂=7.5V, V₃=2.5V172.开关闭合时 Va=8V， Vb=0V， Vc=-4V开关断开时 Va=9V， Vb=3V， Vc=-3V173.I=1A， Va=5V174.开关断开时 Va=-5.8V开关闭合时 Va=1.96V第二章习题答案221. I=1/3 A222.I= -0.5A231．I1=2A ,I2=1A,I3=2A232.I₁=2A,I₂=1A,I₃=2A233. I=8/7 A234.I₂=1A252.U ab=4.5V253. U ab=24/7 V254.I=2A256. U₃=0时U ab=14V261.I=-0.5A266.I=0.5A第三章习题答案311.(1) і=2√2sin(314t-30˚)A, u=36√2sin(314t+45˚)V(3)Iм=2.8A, Uм=50.9V, ω=314rad/s, Y=75˚,313.(1)A+B=13.66∠1.43˚ ,(2)A-B=11.89∠78.65˚ ,(3) A*B=80∠-8.13˚ ,(4)A/B=1.25∠81.87˚ ,315.İ=4.84∠41.9˚A, і=4.84√2 sin(314t+41.9˚)A321.I=3.5A, Q=770V ar, f=100Hz322.I=20A, Q=-200 V ar, і=20√2sin(10⁶ t+150˚)A323.f=50Hz时：I r=1A， Pr=100W，Il=10A, Ql=1000Var,Ic=10A, Qc=-1000Var,f=1000Hz时：I r=1A， Pr=100W，Il=0.5A, Ql=50Var,Ic=200A, Qc=-20000Var,324.阻抗Z1为电感元件，Z2为电容元件，Z3为电阻元件，331.（1）电感性电路Y=53.1˚（2）电阻性电路Y=0˚（3）电容性电路Y=-70˚332.R=2Ω，L=69.8mH333.I˚=0.368∠-60˚ A，U˚r₁=103∠-60˚ V，U˚镇=190∠27.8˚ V334.U1=127V, U2=254V335.X c₂=5Ω, R₂=11Ω336. I˚₁=3∠0˚ A, I˚₂=3∠0˚ A, U˚=8.49∠45˚ V337.(1)I=5A(2)Z₂为电阻元件时Ι=7A(3)Z₂为电容元件时Ι=1A338.R=20Ω, Xl=51.25Ω, X c=6.65Ω,339.I=10×21/2 A, R=10Ω, X c=10Ω, Xl=7.07Ω3310. I˚₁=11∠-60˚ A, I˚₂=11∠0˚ A, U˚=19∠-30˚ V P1=1210W, P2=2420W, P=3630W3311.i₁=44√2 sin(314t-53˚)Ai₂=22√2 sin(314t-37˚)AI=65.48√2 sin(314t-47.73˚)A3312.(a)I｡=14.14A(b)U｡=80V(c) I｡=2A(d)U｡=14.14V(e)I｡=10A, U｡=141.4V341.(1) I｡=0.01A, U c=50V(2)I=9.93310ˉ⁴A,U c=4.49V342.R=15.7Ω, L=0.1H343. Z=106j10Ω345. R=10Ω, L=0.159mH, C=159Pf, Q=100351. C=372ΛF并联电容前 P=20KW，Q=26.62KVar， S=33.33KVA并联电容后 P=20KW，Q=9.67KVar， S=22.22KVA 352.电感性 Z=20+j39.2 即R=20Ω, L=125mH, cosω=0.45353.I=5.14A，︳Z₂︱=262Ω电容性负载361.U｡=7.85+2.66sin（3ωt+36.87˚）V362.іr=2+2.4*21/2 sin（314t+36.87˚）I r=3.12A， P=39W371.星形联接时 Il=15.7A， P=10.3KW三角形联接时 Il=47A， P=30.9KW372. Il=173A373.（1）各相负载不对称（2）I˚u=22∠0˚A，I˚v=22∠-30˚A，I˚w=22∠30˚A，（3）P=4840W374.应采用星形联接方式P=23.2KW，Q=17.4KVar，S=29KVA第8章习题答案811.（a）Uab=-12V，（b）Uab=0812.（a）Va=6.7V，Id=3.25mA（b）Va=7.7V，Id=1.63mA813.(a) U｡=14V, (b) U｡=10V, (c) U｡=4V, (d) U｡=5V.815.(a) 饱和（b）放大（c）损坏（d）放大816.PNP锗管A-集电极B-基极C-发射极817.g m=0.67×10ˉ⁴ s821.Auo=150, Au=100, rі=5KΩ, r｡=5KΩ823.(1) Ιb=40ΛA,Ιc=1.6mA, Uce=5.6V(3)Ǻu=-92.4, r і=0.866kΩ, r｡=2kΩ825.U｡=1.2V826.(1)Rb=232.5 KΩ,,Rc=3 KΩ,Rl=1.5 KΩ,β=50(2)Uim=34.5mV831.(1) Ιb=32.4ΛA,Ιc=1.62mA, Uce=5.52V(2)Ǻu=-65.4, r і=0.885kΩ, r｡=2kΩ(3)Au=-0.65(4)Ιb=16.3ΛA,Ιc=1.63mA, Uce=5.48V , r і=0.885kΩ, Ǻu =-73.7 834.(1)Ιb=72.7ΛA,Ιc=4.36mA, Uce=4.64V ,(2)Ǻu=-106.4, r і=0.536kΩ, r｡=1kΩ841.（1）Ιb=0.035mA,Ιc=2.1mA, Uce=7.72V , ,(3)Ǻu=0.98, r і=47.1kΩ, r｡=17.3kΩ,843. Ǻu1=-0.952，Ǻu2=0.984第9章习题答案921.（a）电压并联负反馈（b）电压并联负反馈（c）电压并联负反馈922. （a）电流并联负反馈（b）电流串联负反馈（c）电压串联负反馈931.U｡= -(R2/R1) ui₁+(1+R2/R1) [R4/(R3+R4)] ui₂932.U｡=6 ui₁+1.5 ui₂U｡=3.54V933. U｡=( Rf/R1)(1+R5/R3) ui938.R1=10MΩ,R2=1MΩ, R3=10 0KΩ,939. R1=1KΩ,R2=9 KΩ, R3=9 0KΩ,。
《电工电子技术》习题答案(1~11章)
（c）（d）
图1-7题7图
图1-8题8图
对节点aI5－I1－I4＝0
对节点bI1＋I6－I2＝0
对节点cI4－I3－I6＝0
对回路II1R1＋I2R2－US1＝0
对回路II－I2R2＋I3R3＋US2＝0
对回路III－I1R1＋I4R4－US2＝0
联立方程，解得：
I1＝2.5A，I2＝3.75A，I3＝2.5A，I4＝3.75A，I5＝6.25A，I6＝1.25A
， ，
又由于三相负载星形连接时，相电流等于相应的线电流，所以，各线电流为：
由式（3–10）可得中性线电流为：
2．如图3-2（a）所示三相对称电源，UP＝220V，将三盏额定电压为220V的白炽灯分别接入L1、L2、L3相，已知白炽灯的功率P1＝P2＝P＝60W，P2＝200W。求：（1）各相电流及中性线电流；（2）分析L2相断开后各灯的工作情况；（3）分析L2相断开、中性线也断开后各灯的工作情况。
6．试用电压源和电流源等效变换的方法计算如图1-6（a）所示电路中6Ω电阻上的电流I3。
（a）
（b）（c）
图1-6题6图
解：先将两个电压源等效变换为电流源，如图1-6（b）所示，其中
然后，再将两个电流源合并为一个等效电流源，如图1-6（c）所示，其中
则
7．求图1-7（a）所示电路中的电流I。
解：根据电压源与电流源的等效变换，原电路可化简为如图1-7（d）所示电路（化简过程略），则根据基尔霍夫电压定律（设绕行方向为顺时针方向）可得：
如图1-11（b）所示，检流计支路断开后，等效电路中的电流I为：
等效电压源的电动势E′为：
如图1-11（c）所示，等效电阻R0为：
由图1-11（a）所示等效电路，可得电流IG为：
电工电子习题(1)

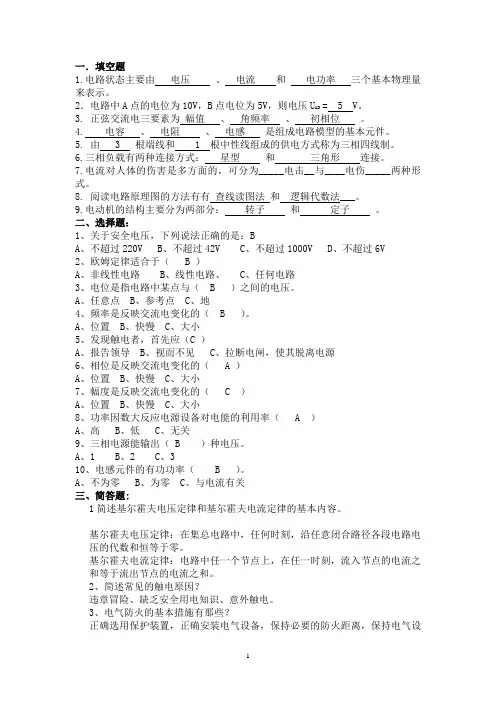

一．填空题1.电路状态主要由电压、电流和电功率三个基本物理量来表示。

= 5 V。
2．电路中A点的电位为10V，B点电位为5V，则电压UAB3. 正弦交流电三要素为幅值、角频率、初相位。
4. 电容、电阻、电感是组成电路模型的基本元件。
5. 由 3 根端线和 1 根中性线组成的供电方式称为三相四线制。
6.三相负载有两种连接方式：星型和三角形连接。
7.电流对人体的伤害是多方面的，可分为_____电击__与____电伤_____两种形式。
8. 阅读电路原理图的方法有有查线读图法和逻辑代数法___。
9.电动机的结构主要分为两部分：转子和定子。
二、选择题：1、关于安全电压，下列说法正确的是：BA、不超过220VB、不超过42VC、不超过1000VD、不超过6V2、欧姆定律适合于（ B ）A、非线性电路B、线性电路、C、任何电路3、电位是指电路中某点与（ B ）之间的电压。
A、任意点B、参考点C、地4、频率是反映交流电变化的（ B ）。
A、位置B、快慢C、大小5、发现触电者，首先应（C ）A、报告领导B、视而不见C、拉断电闸，使其脱离电源6、相位是反映交流电变化的（ A ）A、位置B、快慢C、大小7、幅度是反映交流电变化的（ C ）A、位置B、快慢C、大小8、功率因数大反应电源设备对电能的利用率（ A ）A、高B、低C、无关9、三相电源能输出（ B ）种电压。
A、1B、2C、310、电感元件的有功功率（ B ）。
A、不为零B、为零C、与电流有关三、简答题:1简述基尔霍夫电压定律和基尔霍夫电流定律的基本内容。
基尔霍夫电压定律：在集总电路中，任何时刻，沿任意闭合路径各段电路电压的代数和恒等于零。
基尔霍夫电流定律：电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。
2、简述常见的触电原因？违章冒险、缺乏安全用电知识、意外触电。
3、电气防火的基本措施有那些？正确选用保护装置，正确安装电气设备，保持必要的防火距离，保持电气设备的正常运行。
