电解磨削加工
电 解 磨 削
电解磨削
▪ 2 电解磨削的特点 3）砂轮的磨损量小。例如磨削硬质合金，用普通
机械磨削，碳化硅砂轮的磨损量大约为磨削掉 的硬质合金重量的400%～600％；用电解磨 削，砂轮的磨损量只有硬质合金磨除量的50 ％～100%.砂轮磨损量小，有助于提高加工精 度。
电解磨削
▪ 3 电解磨削在模具加工中的应用 1）磨削难加工的材料。电解磨削与工件硬度无
关，所以用来加工高硬度的难加工材料效果显 著。如硬质合金模具平面用立式电解平面磨床 加工，不但生产率高，而且加工质量好。
电解磨削
▪ 3 电解磨削在模具加工中的应用 2）减少加工工序，保证磨削质量。以往制造各种
拼块模具时，须按拼块形状进行粗Fra bibliotek工，热处 理后进行平面磨削和成形精磨，工序较多。采 用电解磨削不会产生磨削热。裂纹、烧伤和变 形等，并可省略或减少热处理前的粗加工，从 而减少工序，并保证加工质量。
电解磨削
▪ 3 电解磨削在模具加工中的应用 3）提高加工效率。机械成形磨削一般都采用单片
砂轮用成形磨床或光学曲线磨床进行切入磨削。 如果采用普通砂轮则由于砂轮磨损大而需要经 常修整，砂轮修整成形时间往往要占整个磨削 时间的1/10 ，因而延长了加工时间。采用电 解磨削不但可同时磨削所有需要磨削的部位， 而且随着磨削部位的增多以及采用较大的吃刀 深度，使电流增大，都可以获得较高的加工效 率。
电解磨削
▪ 3 电解磨削在模具加工中的应用
4）便于抛光模具。利用电解磨削原理进行电化学 机械抛光是一种抛光效果较好的模具抛光方法。 电化学机械抛光装置包括手枪式磨头、低压直 流电源以及电解液循环过滤装置。工件接在直 流电源的正极上，磨头接在直流电源的负极上。
电解磨削的原理及加工

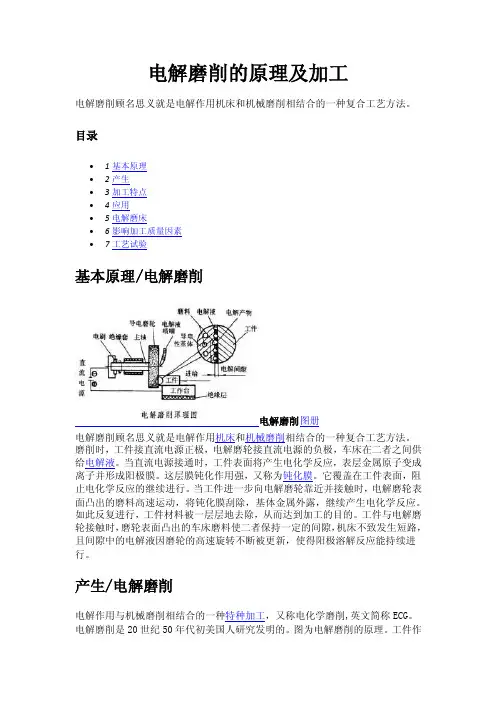

电解磨削的原理及加工电解磨削顾名思义就是电解作用机床和机械磨削相结合的一种复合工艺方法。
目录∙1基本原理∙2产生∙3加工特点∙4应用∙5电解磨床∙6影响加工质量因素∙7工艺试验基本原理/电解磨削电解磨削图册电解磨削顾名思义就是电解作用机床和机械磨削相结合的一种复合工艺方法。
磨削时，工件接直流电源正极，电解磨轮接直流电源的负极，车床在二者之间供给电解液。
当直流电源接通时，工件表面将产生电化学反应，表层金属原子变成离子并形成阳极膜。
这层膜钝化作用强，又称为钝化膜。
它覆盖在工件表面，阻止电化学反应的继续进行。
当工件进一步向电解磨轮靠近并接触时，电解磨轮表面凸出的磨料高速运动，将钝化膜刮除，基体金属外露，继续产生电化学反应。
如此反复进行，工件材料被一层层地去除，从而达到加工的目的。
工件与电解磨轮接触时，磨轮表面凸出的车床磨料使二者保持一定的间隙，机床不致发生短路，且间隙中的电解液因磨轮的高速旋转不断被更新，使得阳极溶解反应能持续进行。
产生/电解磨削电解作用与机械磨削相结合的一种特种加工，又称电化学磨削,英文简称ECG。
电解磨削是20世纪50年代初美国人研究发明的。
图为电解磨削的原理。
工件作为阳极与直流电源的正极相连；导电磨轮作为阴极与直流电源的负极相连。
磨削时，两者之间保持一定的磨削压力，凸出于磨轮表面的非导电性磨料使工件表面与磨轮导电基体之间形成一定的电解间隙（约0.02～0.05毫米），同时向间隙中供给电解液。
在直流电的作用下，工件表面金属由于电解作用生成离子化合物和阳极膜。
这些电解产物不断地被旋转的磨轮所刮除，使新的金属表面露出，继续产生电解作用，工件材料遂不断地被去除，从而达到磨削的目的。
电解液一般采用硝酸钠、亚硝酸钠和硝酸钾等成分混合的水溶液，不同的工件材料所用电解液的成分也不同。
导电磨轮由导电性基体(结合剂)与磨料结合而成，主要为金属结合剂金刚石磨轮、电镀金刚石磨轮、铜基树脂结合剂磨轮、陶瓷渗银磨轮和碳素结合剂磨轮等，按不同用途选用。

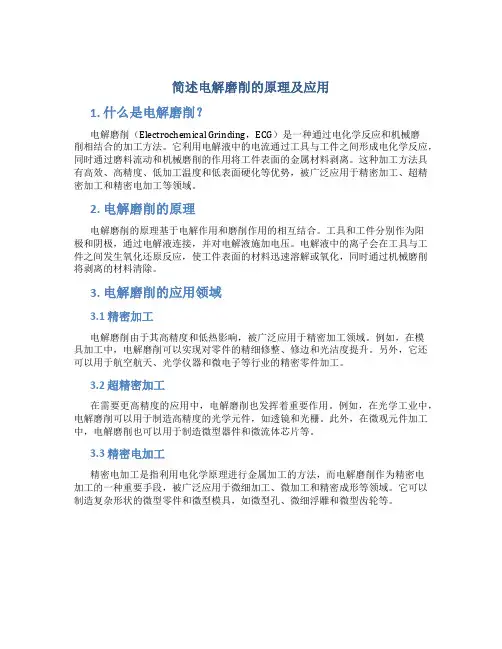

简述电解磨削的原理及应用
简述电解磨削的原理及应用1. 什么是电解磨削？电解磨削（Electrochemical Grinding，ECG）是一种通过电化学反应和机械磨削相结合的加工方法。
它利用电解液中的电流通过工具与工件之间形成电化学反应，同时通过磨料流动和机械磨削的作用将工件表面的金属材料剥离。
这种加工方法具有高效、高精度、低加工温度和低表面硬化等优势，被广泛应用于精密加工、超精密加工和精密电加工等领域。
2. 电解磨削的原理电解磨削的原理基于电解作用和磨削作用的相互结合。
工具和工件分别作为阳极和阴极，通过电解液连接，并对电解液施加电压。
电解液中的离子会在工具与工件之间发生氧化还原反应，使工件表面的材料迅速溶解或氧化，同时通过机械磨削将剥离的材料清除。
3. 电解磨削的应用领域3.1 精密加工电解磨削由于其高精度和低热影响，被广泛应用于精密加工领域。
例如，在模具加工中，电解磨削可以实现对零件的精细修整、修边和光洁度提升。
另外，它还可以用于航空航天、光学仪器和微电子等行业的精密零件加工。
3.2 超精密加工在需要更高精度的应用中，电解磨削也发挥着重要作用。
例如，在光学工业中，电解磨削可以用于制造高精度的光学元件，如透镜和光栅。
此外，在微观元件加工中，电解磨削也可以用于制造微型器件和微流体芯片等。
3.3 精密电加工精密电加工是指利用电化学原理进行金属加工的方法，而电解磨削作为精密电加工的一种重要手段，被广泛应用于微细加工、微加工和精密成形等领域。
它可以制造复杂形状的微型零件和微型模具，如微型孔、微细浮雕和微型齿轮等。
4. 电解磨削的优势4.1 高效加工由于电解磨削可以通过电化学反应和机械磨削相结合，使工件表面的金属材料迅速溶解或氧化，减少了传统磨削中的磨削力和磨料磨损，从而提高了加工效率，节约了时间和成本。
4.2 高精度加工电解磨削的加工精度可达到亚微米级别，远远超过了传统磨削的精度。
这是因为电解磨削可以通过调节电流密度和电解液组分等参数，控制磨削速度和磨削精度，实现精密加工。

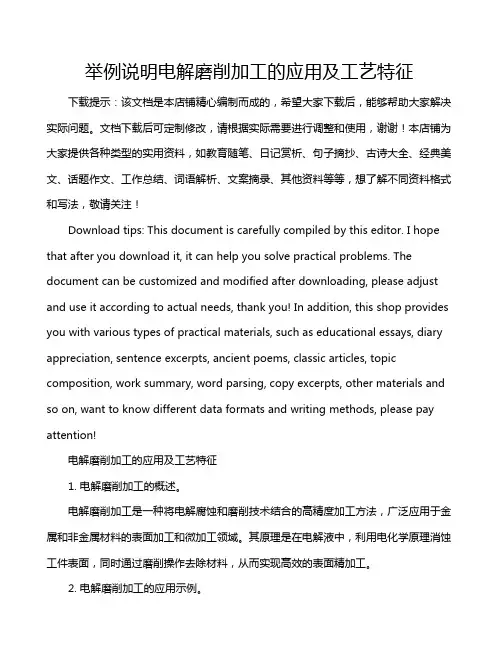

举例说明电解磨削加工的应用及工艺特征
举例说明电解磨削加工的应用及工艺特征下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电解磨削加工的应用及工艺特征1. 电解磨削加工的概述。
电解磨削复合加工工艺参数选择
随着我 国科技 事 业 的 发展 ， 要 镜 面加 工 的 工业 需
为电解 加工 。
领域 愈来愈广 。如 石化 行业对 于生产 附 着性物质 的 聚 合 釜反 应器 ， 了抑 制 附 着 ， 为 内表 面应 具 有 耐磨 损 、 耐 腐蚀 、 介质 粘 附 、 抗 粗糙 度值 小 于 Ｒ ０ ０ ｍ 的特 性 ， 。． ５
Ｌ Ｕ ａ ｇ ｉ Ｉ Ｘｉｎ ｗｅ
（ ｏ ａ Ｓ ｉｂ ｉ ｉｇＶ ｃｔ ｎｌ ｏ ｅｅ Ｈ ｌｄｏ１５ ０ ，Ｃ Ｎ） Ｂ ｈ ｉ ｈｐ ｕｌ ｎ ｏａ ｏ ａ Ｃ ｌ ｇ ， ｕｕ ａ ２ ０ ５ Ｈ ｄ ｉ ｌ
Ａｂ ｔ ａ ｔ Ａｃ ｏ ｄ ｎ ｏ ｔｅ ｗｏ ｋ ｎ ｅ ｔｒ ｓｏ ｈ ｔ ｉｌ ｓ ｔ ｅ ｎ ｅ ｎ ｌｓ ｒａ ｅ ｏ ｅ ｐ ｌｍｅ ｉａｉｎ ｒａ ｔ ｒａｏ ｇ ｓｒ ｃ ： ｃ ｒ ｉ ｇ ｔ ｈ ｒ ｉ ｇ ｆａ ｕ ｅ ｆｔ ｅｓａｎ ｅ ｓｓｅ ｌｉ ｔｒ ａ ｕ ｆｃ ｆｔ ｏｙ ｒｚ ｔｏ ｅ ｃｏ ｌｎ ｈ ｗｉ ｈ ｅ ｔ ｒ ｓｏ ｈ ｔｉ ｌｓ ｔｅ ｒｎ ｉ ｇｍ ａ ｈ ｎ ｎ ｔ ｔ ｅ ｆ ａｕ ｅ ｆｔ ｅ ｓａ ｎ ｅ ｓｓｅ ｌｇ ｉ ｄ ｎ ｃ ｉ ｉ ｇ，ａ ｄ ｂ ｓ ｄ ｏ ｈ ｏ ａ ｉｏ ｆｉ ｅ ｐ ｃ ｉｅ ｈ ｎ ａ ｅ ｎ ｔ ｅ ｃ ｍｐ ｒｓ ｎ ｏ ｔ ｒ ｓ ｅ ｔｖ ｓ
ｎ ｔ ｎ ｏ ｌ ｃｒ ｌｓｓ ａ ｄ ｇ ｉｄｉｇ ｈ ｄ ｆｎ ｌｙ ｂ ｅ ｅ ｅ ｔｄ ａ ｈ ｃ ｉ ｉ ｇ ｐ ｏ ｅ ｓｔ ａ ｈ ｎ ｈｅｐ — ａ ｉ ｆｅｅ ｔｏ ｙ ｉ ｎ ｒｎ ｎ ａ ｉ ａｌ ｅ ｎ ｓ ｌｃ ｅ ｓｔ ｅ ｍａ ｈ ｎ ｎ ｒ ｃ ｓ ｏｍ ｃ ｉ ｅ ｔ ｏ ｏ ｌ ｍｅ ｉａ ｉｎ ｒ ｓ ａ ｃ ｅ ． Ｂａ ｅ ｎ ａ ｓ ｒａ ｆｒ ｓ ａ ｃ ｎ ｘ ｅ ｍｅ ｔ ｔ ｅ ｒ ｕ ｈ ｅ ｓ ｏ ｈ ｎ ｅ ｎ ｌ ｙ ｒｚ ｔ ｅ ｅ ｒ ｈ ｓ ｏ ｓ ｄ ｏ ｅ ｉｌｏ ｅ ｅ ｒ ｈ ａ ｄ ｅ ｐ ｒ ｉ ｎｓ， ｈ ｏ ｇ ｎ ｓ ｆ ｔ ｅ ｉ ｔ ｒ ａ ｓ ｒａ ｅ ｏ ｈｅ ｓａｎ ｅ ｓ ｓｅ ｌｐ ｌ ｍｅ ｚ ｔｏ ｅ ｃ ｏ ａ ｈ ｎ ｄ ｈ ｓｒ ａ ｈ ｄ Ｒ ０． ５ ｍ ，ｗｈ ｃ ａ ｅ ｔ ｕ ｆｃ ｆｔ ｔｉ ｌｓ ｔｅ ｏｙ ｒ ａｉｎ ｒ ａ ｔｒｍ ｃ ｉ ｅ ａ ｅ ｃ ｅ ｉ ０ ｉｈ ｃ ｎ ｍ ｅ

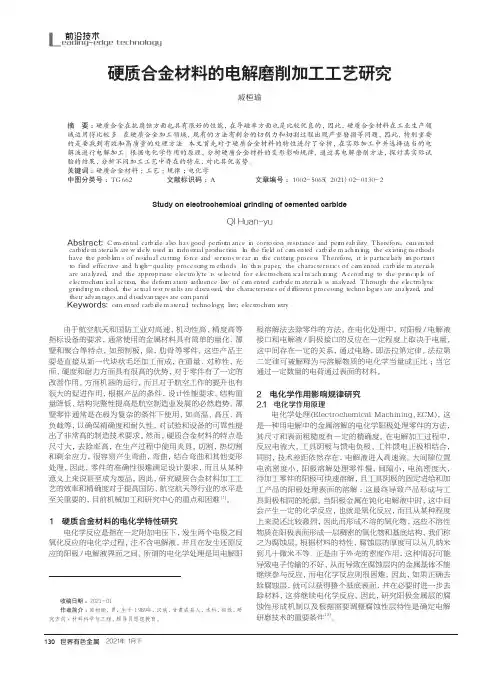

硬质合金材料的电解磨削加工工艺研究
前沿技术L eading-edge technology硬质合金材料的电解磨削加工工艺研究戚桓瑜（武威职业学院，甘肃 武威 ７３３０００）摘 要：硬质合金在抗腐蚀方面也具有很好的性能，在导磁率方面也是比较优良的，因此，硬质合金材料在工业生产领域运用得比较多。
在硬质合金加工领域，现有的方法有剩余的切削力和切割过程出现严重磨损等问题，因此，特别重要的是要找到有效和高质量的处理方法。
本文首先对于硬质合金材料的特性进行了分析，在实际加工中并选择适当的电解液进行电解加工。
根据电化学作用的原理，分析硬质合金材料的变形影响规律，通过其电解磨削方法，探讨其实际试验的结果，分析不同加工工艺中存在的特点，对比其优劣势。
关键词：硬质合金材料；工艺；规律；电化学中图分类号：ＴＧ６６２ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０２－０１３０－２Study on electrochemical grinding of cemented carbideQI Huan-yu（Ｗｕｗｅｉ ｏｃｃｕｐａｔｉｏｎａｌ ｃｏｌｌｅｇｅ， Ｗｕｗｅｉ ７３３０００，Ｃｈｉｎａ）Abstract: Ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ａｌｓｏ ｈａｓ ｇｏｏｄ ｐｅｒｆｏｒｍａｎｃｅ ｉｎ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ａｎｄ ｐｅｒｍｅａｂｉｌｉｔｙ． Ｔｈｅｒｅｆｏｒｅ， ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌｓ ａｒｅ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｉｎｄｕｓｔｒｉａｌ ｐｒｏｄｕｃｔｉｏｎ． Ｉｎ ｔｈｅ ｆｉｅｌｄ ｏｆ ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｃｈｉｎｉｎｇ， ｔｈｅ ｅｘｉｓｔｉｎｇ ｍｅｔｈｏｄｓ ｈａｖｅ ｔｈｅ ｐｒｏｂｌｅｍｓ ｏｆ ｒｅｓｉｄｕａｌ ｃｕｔｔｉｎｇ ｆｏｒｃｅ ａｎｄ ｓｅｒｉｏｕｓ ｗｅａｒ ｉｎ ｔｈｅ ｃｕｔｔｉｎｇ ｐｒｏｃｅｓｓ． Ｔｈｅｒｅｆｏｒｅ， ｉｔ ｉｓ ｐａｒｔｉｃｕｌａｒｌｙ ｉｍｐｏｒｔａｎｔ ｔｏ ｆｉｎｄ ｅｆｆｅｃｔｉｖｅ ａｎｄ ｈｉｇｈ－ｑｕａｌｉｔｙ ｐｒｏｃｅｓｓｉｎｇ ｍｅｔｈｏｄｓ． Ｉｎ ｔｈｉｓ ｐａｐｅｒ， ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌｓ ａｒｅ ａｎａｌｙｚｅｄ， ａｎｄ ｔｈｅ ａｐｐｒｏｐｒｉａｔｅ ｅｌｅｃｔｒｏｌｙｔｅ ｉｓ ｓｅｌｅｃｔｅｄ ｆｏｒ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ｍａｃｈｉｎｉｎｇ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ａｃｔｉｏｎ， ｔｈｅ ｄｅｆｏｒｍａｔｉｏｎ ｉｎｆｌｕｅｎｃｅ ｌａｗ ｏｆ ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌｓ ｉｓ ａｎａｌｙｚｅｄ． Ｔｈｒｏｕｇｈ ｔｈｅ ｅｌｅｃｔｒｏｌｙｔｉｃ ｇｒｉｎｄｉｎｇ ｍｅｔｈｏｄ， ｔｈｅ ａｃｔｕａｌ ｔｅｓｔ ｒｅｓｕｌｔｓ ａｒｅ ｄｉｓｃｕｓｓｅｄ， ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｄｉｆｆｅｒｅｎｔ ｐｒｏｃｅｓｓｉｎｇ ｔｅｃｈｎｏｌｏｇｉｅｓ ａｒｅ ａｎａｌｙｚｅｄ， ａｎｄ ｔｈｅｉｒ ａｄｖａｎｔａｇｅｓ ａｎｄ ｄｉｓａｄｖａｎｔａｇｅｓ ａｒｅ ｃｏｍｐａｒｅｄ．Keywords: ｃｅｍｅｎｔｅｄ ｃａｒｂｉｄｅ ｍａｔｅｒｉａｌ； ｔｅｃｈｎｏｌｏｇｙ； ｌａｗ； ｅｌｅｃｔｒｏｃｈｅｍｉｓｔｒｙ由于航空航天和国防工业对高速、机动性高、精度高等指标设备的要求，通常使用的金属材料具有简单的量化、薄壁和聚合等特点，如预制板，梁，肋骨等零件，这些产品主要是直接从新一代块状毛坯加工而成，在重量、对称性、光面、硬度和耐力方面具有很高的优势，对于零件有了一定的改善作用，方面机器的运行，而且对于航空工作的提升也有很大的促进作用，根据产品的条件，设计性能要求、结构重量降低、结构完整性提高是航空制造业发展的必然趋势。
电解磨削加工设备组成
电解磨削加工设备组成一、引言电解磨削加工是一种高效、精密的金属加工方法，广泛应用于航空航天、汽车制造、模具制造等领域。
电解磨削加工设备是实现电解磨削加工的关键工具，由多个组成部分组成。
本文将对电解磨削加工设备的组成进行详细介绍。
二、电解磨削加工设备组成1. 电解磨削机床电解磨削机床是电解磨削加工设备的核心部分，主要包括床身、主轴、工作台等组件。
床身是机床的主体结构，承载着各个部件的安装和定位；主轴是电解磨削加工的动力来源，通过旋转带动磨削工具进行加工；工作台用于固定工件，保持加工时的稳定性。
2. 电解磨削电源电解磨削电源是电解磨削加工设备的能量供应装置，主要由电源控制器、电解液供给系统和电解磨削电极等组件组成。
电源控制器负责对电解磨削过程中的电流、电压进行控制和调节；电解液供给系统用于提供电解液，保持加工过程的稳定性；电解磨削电极是电解磨削加工中负责与工件接触的部件，通过电解作用实现磨削效果。
3. 过滤系统过滤系统是电解磨削加工设备中的重要组成部分，用于过滤和循环使用电解液。
过滤系统主要包括过滤器、泵、储液箱等组件。
过滤器能够有效去除电解液中的杂质和磨粒，提高加工质量；泵负责将过滤后的电解液送回加工区域，保持电解液的循环使用；储液箱用于存放和调节电解液的供应。
4. 控制系统控制系统是电解磨削加工设备的智能化核心，用于实现加工参数的控制和调节。
控制系统主要包括数控系统、人机界面、传感器等组件。
数控系统通过预设的加工程序控制机床的运动轨迹和加工参数；人机界面提供操作界面，方便操作人员对加工过程进行监控和调节；传感器用于实时监测加工状态和工件尺寸，提供反馈信息。
5. 冷却系统冷却系统是电解磨削加工设备中的重要组成部分，用于降低加工过程中产生的热量。
冷却系统主要包括冷却液供给装置、冷却管路和冷却装置等组件。
冷却液供给装置负责提供冷却液，保持加工区域的温度稳定；冷却管路将冷却液送至加工区域，并将加工过程中产生的热量带走；冷却装置通过散热的方式将冷却液的温度降低。
影响电解磨削加工质量的因素及参数选择
影响电解磨削加工质量的因素及参数选择作者：朱丽鹏来源：《活力》2009年第15期电解磨削属于电化学机械加工的范畴。
电解磨削是由电解作用和機械磨削作用相结合而进行加工的﹐又称电化学磨削﹐英文简称ECG。
电解磨削的原理如图,导电砂轮与直流电源的阴极相联,被加工工件接阳极,它在一定压力下与导电砂轮相接触。
加工区域中送入电解液,在电解和机械磨削的双重作用下,工件很快就被磨光。
在电解磨削过程中,电流从工件通过电解液流向磨轮,形成通路,于是工件表面的金属在电流和电解液的作用下发生电解作用(电化学腐蚀),被氧化成为一层极薄的氧化物或氢氧化物薄膜(阳极氧化膜)。
但刚形成的阳极薄膜迅速被导电砂轮中的磨料刮除,在阳极工件上有露出新的金属表面并被继续加工,这样,电解作用和磨削作用交替进行使工件被加工到一定的尺寸精度和表面粗糙度。
电解磨削是一种电解和机械磨削共同作用的加工方法,影响其加工质量的因素也是多方面的,主要是电解液、阴极导电面积和磨粒轨迹、被加工材料的性质、机械因素、电参数。
电解液的成分直接影响到阳极表面钝化膜的性质。
如果所生成的钝化膜的结构疏松,对工件表面的保护能力差,加工精度就低。
要获得高精度的零件,在加工的过程中工件表面应生成一层结构紧密、均匀的、保护性能良好的低价氧化物。
钝化性电解液形成的阳极钝化膜不易受到破坏。
电解液的成分和浓度是影响阳极钝化膜性质和厚度的主要因素。
因此为了改善表面粗糙度,常常选用钝化性或半钝化性电解液。
电解磨削平面时,常常采用碗状砂轮以增大阴极面积,但工件往复移动时,阴、阳极上各点的相对运动速度和轨迹的重复程度并不相等,砂轮边缘线速度高,进给方向两侧轨迹的重复程度较大,磨削量较多,磨出的工件往往成中凸的“鱼背”形状。
轮结合剂铜或石墨,工件在往复运动磨削过程中,由于两极之间的接触面积逐渐减少或逐渐增加,引起电流密度相应变化,造成表面电解不均匀,也会影响加工成形精度。
对合金成分复杂的材料,由于不同金属元素的电极电位不同,阳极溶解速度也不同,特别是电解磨削硬质合金和钢料的组合件时,问题更为严重。
2.3电解加工和电解磨削及超声波加工
• （2）加工间隙对生产率的影响
一般来说，加工间隙越小，电解液的电阻越小，电流密度越大，蚀除 速度也就越高。 蚀除速度 Va 与电极间隙 △ 成反比： Va=C/△。 其中 C 称之为双曲线常 数。
但间隙太小会引起火花放电或间隙通道内电解液流动 受阻、蚀除物排除不畅，以至产生局部短路，反而使 生产率下降，因此间隙较小时应加大电解液的流速和 压力。
和细微纹路，表面粗糙 度Ra可达0.1 μm，一般不需抛光即可使用。 原模材料不限于金属，可以是石膏、石蜡和环氧树脂 等，有时还可用制品零件直接作为母模。 表面硬度可达 35 ～ 50HRC ，所以电铸型腔使用寿命
长。
电铸可获得高纯度的金属制品，如电铸铜，它纯度
3、电铸加工的工艺过程及要点
（1）主要工艺过程
原模表面处理→电铸过程→衬背和脱模处理→清洗干燥→成品
1 A V － ＋ 4 5 2 3
1 — 直流电源； 2 — 工具电极； 3 — 工件阳极； 4 — 电解液泵； 5 — 电解液
电解加工原理图
在工件（阳极）与工具（阴 极）之间接上直流电源，使工 具与工件间保持较小的加工间 隙，间隙中通过高速流动的电 解液。 开始时，两极之间的间隙大小不
等，间隙小处电流密度大，阳
2、电解磨削的应用
电解磨削广泛应用于平面磨削、成型磨削和内外圆磨削。下 图（a）、（b）分别为立式平面磨削、卧式平面磨削的示意 图。图（c）为电解成型磨削示意图，其磨削原理是将导电磨 轮的外圆圆周按需要的形状进行预先成型，然后进行电解磨 削。 2
1 3
－ ＋
1— 绝缘层；2— 磨轮； 3— 喷嘴；4— 工件； 5— 加工电源
电解加工中常用的电解液有 NaCl 、 NaNO3 和 NaClO3 三种溶 液。下面仅介绍用 10%~20% 的氯化钠水溶液作电解液加工低 碳钢时的主要化学反应：
电解磨削
（二）提高生产率的途径
（三）影响加工精度因素
电解液
加工精度因素
阴极导电面积
磨轮精度
加工精度因素
机床和夹具精 度
4.电解磨削加工设备
电解工具磨床
注：与普通磨床区别是带
电解内圆磨床
有直流电源及电解液供给系统，工 具与工件间绝缘，机床有防腐处理
电解外圆磨床
及抽风装置。
电解成形磨床
电解磨削
1
电解磨削加工原理
2
电解磨削加工特点
3
电解磨削加工工艺
4
电解磨削加工设备
1.电解磨削基本原理
电解磨削是由电解作用和机械磨削作用 相复合而进行加工的，比电解加工具有 较好的加工精度和表面粗糙度，比机械 磨削有较高的生产率
电解磨削装置构成简图
电高
电解磨削设备图
内圆磨床 外圆磨床
磨削加工相关图片
谢谢~
1
3
精度高
表面质量好
2
4
砂轮损耗小
3.电解磨削加工工艺
(一）主要工艺参数
（1）电流密度及电压（电流密度15-60A/cm2,电压7-10V)
（2）加工间隙(0.025-0.05mm)
（3）磨削压力(0.2-0.25Pa)
（4）工件与磨轮的接触面积 （5）砂轮转速(1200-2100m/min) （6）电解液供给量(1-6L/min)
电解磨削加工工艺方案
电解磨削加工工艺方案1. 引言电解磨削是一种将化学腐蚀与机械磨削相结合的超精密加工技术，广泛应用于微细加工领域。
本文将介绍电解磨削加工的工艺方案，包括加工原理、设备要求、工艺参数等内容。
2. 加工原理电解磨削加工基于电化学原理，在特定的电解液中，通过施加电压和电流，使工具电极和工件电极之间发生电化学反应，实现去除工件表面的材料。
在磨粒的作用下，工件表面得到磨削和抛光，从而实现高精度加工。
3. 设备要求3.1 电解液供应装置电解液供应装置是电解磨削加工的关键设备之一，它用于提供稳定的电解液流动，并保持电解液的纯净度。
电解液供应装置应具备以下要求：•稳定的供液能力，能够满足加工过程中的电解液需求；•过滤装置，能够有效去除电解液中的杂质；•温度控制装置，能够控制电解液的温度在合适的范围内。
3.2 电源装置电源装置用于提供适当的电压和电流，以控制电解过程中的能量输入。
电源装置应具备以下要求：•稳定的电流和电压输出，能够满足加工的要求；•控制精度高，能够精确控制加工过程中的能量输入。
3.3 电解磨削设备电解磨削设备是实施电解磨削加工的主要设备，它由电解液供应装置、电源装置、工具电极、工件电极和控制系统等组成。
电解磨削设备应具备以下要求：•结构紧凑，便于操作和维护；•具备高精度的电极定位和加工控制能力；•具备安全保护措施，防止意外事故的发生。
4. 工艺参数4.1 电解液电解液是电解磨削加工过程中的重要参数之一，不同的加工任务需要使用不同的电解液。
常用的电解液有硫酸、硝酸、氯化铁等。
选择合适的电解液要考虑以下因素：•工件材料的特性；•加工精度和表面质量的要求；•电解液的成本和环境友好性。
4.2 电解液浓度和温度电解液的浓度和温度对加工质量和效率有重要影响。
一般来说，较高的电解液浓度和适宜的温度可以提高磨削速度和表面质量。
但过高的浓度和温度可能会引起过热和腐蚀问题。
因此，需要根据具体情况选择合适的浓度和温度。
4.3 电压和电流电压和电流是控制电解磨削加工过程的重要参数。
电解磨削加工
WO3 2程也是工件表面钝化——活化不断交替进行的过程。 根据电化学反应理论，钝化是由于吸附的或成相的氧化层或盐层在 工件表面上形成，而使金属的阳极溶解过程的电位升高或是这一过 程减慢。 （1）钴的钝化反应
Your site here
为了减少导电回路的功率损耗，导线截面积尽可能地大些，导线 长度应短些，导线接头的接触要良好。为了便于反接处理磨轮，最好 装有正负极换向开关。
电解磨削外圆，有中技法和导电磨轮磨削法两种。目前用的最广 泛的是中极法。与导电磨轮电解磨削外圆的方法不同之处在于阴极和 磨轮是分开的，在整个加工过程中，金属的去除主要靠阳极（工件） 与辅助阴极之间的电解作用，砂轮只起到刮除氧化膜整平工件的作用。 中极磨削的主要特点是：
Your site here
LOGO
隙相应减小，容易产生火花放电，并使砂轮磨损加剧。磨削压力过低，氧化 膜去除不充分，加工效率和表面质量都随之降低。因此磨削压力应以不产生 火花放电并能充分刮除氧化膜为原则。一般磨削压力推荐使用0.2-0.25MPa （4）工件与磨轮的接触面积 接触面积增大，直流电源能自动输入较大的电流而使生产率提高，并 且表面质量良好。因此电解磨削时，应使砂轮与工件保持最大的接触面积。 （5）砂轮转速 增大转速，可使电解间隙中的电解液供应充分、交替迅速，同时提高 机械磨削作用，是生产率提高。一般砂轮线速度为1200-2100m/min。
（ 1 为电解液的电阻率）
所以 va U k
1
Your site here
LOGO
（三）提高生产率的途径
提高生产率的途径
提高电流密度
增大磨轮与工件 间的导电面积
升高工作电压
缩小电解间隙
基于双电解作用的表面磨削方法及其设备
基于双电解作用的表面磨削方法及其设备引言：表面磨削是一种常见的加工方法，用于去除工件表面的不平整或修整表面形态。
传统的表面磨削方法存在一些问题，如磨削粒子易堵塞磨削区域、磨削热损伤严重等。
基于双电解作用的表面磨削方法及其设备应运而生，该方法结合了电解和机械磨削的优势，具有高效、精确和低热损伤等特点，被广泛应用于各领域的表面加工。
一、基于双电解作用的表面磨削方法基于双电解作用的表面磨削方法是将电解加工与机械磨削相结合，通过电解液在磨削过程中的双电解作用，实现对工件表面的磨削。
该方法主要包括以下几个步骤：1. 选择合适的电解液：根据工件的材料和要求，选择合适的电解液。
常用的电解液有硫酸、硝酸、氯化钠等。
2. 搭建电解设备：将工件和磨削工具分别作为电解负极和正极，在电解槽中搭建电解设备。
通过电解槽中的电解液，实现对工件表面的腐蚀和磨削。
3. 施加电压：通过施加电压，使电解液中的金属离子在工件表面析出，同时电解液中的氢气和氧气也会析出。
这种双电解作用可以实现对工件表面的磨削。
4. 调节参数：根据实际情况，调节电压、电流密度、电解液的浓度和温度等参数，以达到最佳的磨削效果。
5. 清洗和处理：磨削完毕后，对工件进行清洗和处理，以去除残留的电解液和金属离子。
二、基于双电解作用的表面磨削设备基于双电解作用的表面磨削设备主要包括电解槽、电源以及控制系统等组成部分。
1. 电解槽：电解槽是进行双电解作用的核心部分，一般采用不锈钢或塑料材料制成。
电解槽内部设置有电解液循环系统，以保证电解液的稳定性和均匀性。
2. 电源：电源是提供电压和电流的设备，用于施加电压，控制电解过程。
根据工件的要求，可以选择直流电源或交流电源。
3. 控制系统：控制系统用于调节电压、电流密度和其他参数，以实现对磨削过程的精确控制。
现代化的控制系统可以实现自动化操作，提高磨削效率和精度。
4. 辅助设备：辅助设备包括电解液循环系统、温度控制系统、清洗系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013
山东大学机械工程学院 高效洁净机械制造教育部重点实验室
目录
1 2
电解磨削加工原理
电解磨削加工特点 电解磨削加工工艺 电解磨削加工设备
3 4
Your site here
LOGO
1.电解磨削加工原理
电解磨削时, 硬质合金工件接直流 电源正极, 导电砂轮接直流电源负极, 两者之间保持一定的接触压力, 工件与 砂轮表面突出的磨粒保持一定的电解间 隙, 电解液喷嘴向间隙中供给电解液。 当接通电源后, 工件表面发生电化学反 应, 硬质合金被电解, 并在其表面上形 成一层极薄的氧化膜(电解膜),其硬度远 低于硬质合金本身。这层氧化膜被高速 旋转的金刚石砂轮磨粒不断的刮除并随 着电解液带走，使工件表面的新材料漏 出, 继续产生电解反应。电解和氧化膜 的刮除交替进行，使硬质合金连续加工 形成光滑的表面并达到一定的加工精度。
（2）加工间隙
在一定的电压下，加工间隙小，可获得较高的电流密度，提高 生产率，是加工表面平整，精度高。但是间隙过小，电解液就不易引 进或分布不均，容易引起火花放电，加剧砂轮的磨损。一般采用的加 工间隙为0.025-0.05mm。 （3）磨削压力 磨削压力增大，生产率也增大，随着压力的不断增大，电解间
Your site here
LOGO
3.电解磨削加工工艺
（一）主要工艺参数
（1）电流密度及电压 电解磨削过程中，生产率随电流密度的增大而提高，电流过大或 过小都会降低加工精度及表面质量。电解磨削硬质合金时，电流密度 在110A/cm2时生产率最高，实际所用的电流密度为15-60A/cm2，电压 为7-10V。粗磨时电流密度为20-30A/cm2，精磨时5-6A/cm2。电解磨削 电压不宜过高，否则会产生大量电火花，加剧砂轮磨损，降低工件表 面质量。
电解液喷嘴 导电砂轮
磨粒 主轴 电刷 直流电源 工件
图1：电解磨削加工原理图
Your site here
LOGO
硬质合金是以坚硬的碳化物（ WC , TiC ）为主要成分，以添加金 属（Co）为粘结剂，经压制烧结而成。电解磨削过程主要是阳极电化 学反应过程。现以亚硝酸盐为主要成分的电解液加工硬质合金为例， 说明其电化学反应过程。 一.阳极电化学反应 （１）钴的氧化反应（金属钴在1.2V时开始溶解）。
LOGO
Co [O] Co[O]吸附 Co [O] CoO
（2）钨的钝化反应
WC 4[O] WO2 [O]吸附 CO
WC 4[O] WO3 CO
（3）钛的钝化反应
TiC 3[O] TiO[O]吸附 CO
TiC 3[O] TiO2 CO
2NO O2 2NO2
或 NO [O] NO2
2NO2 2NaOH NaNO2 NaNO3 H 2O
阳极上除了亚硝酸根离子被氧化外，溶液中的水分子或氢氧根 离子也可能在阳极上放电，生成原子氧。 H 2O [O]原子氧 2H 2e （中性介质中） 2OH [O]原子氧 H 2O 2e （碱性介质中） 生成的原子氧，一部分互相化合生成氧气而放出，一部分吸附 在活化金属的表面，使残留的碳化钨、碳化钛发生氧化
Your site here
LOGO
WC 4[O]原子氧 WO3 CO
TiC 3[O]原子氧 TiO2 CO
虽然阳极上产生的 N O 和原子氧都能使碳化钛、碳化钨发生氧 N O 的作用是主要的。在生 化，但在亚硝酸盐为主要成分的电解中， 成高价氧化钨的同时，也有一些低价氧化钨生成。各种氧化钨生成 的量，在很大程度上取决于阳极氧化电位，氧化电位越高，生成高 价氧化钨俞容易，氧化电位越低，生成低价氧化钨俞容易。生成的 WO 3 将进一步发生化学溶解： 在碱性溶液中，
2 4 2 4
WO3 2OH WO4 H 2O
二.阳极钝化反应 电解磨削过程也是工件表面钝化——活化不断交替进行的过程。 根据电化学反应理论，钝化是由于吸附的或成相的氧化层或盐层在 的钝化反应
Your site here
Co Co 2 2e
Co2 2OH Co(OH )2
（２）碳化钛、碳化钨的氧化反应（碳化钨溶解是从1.7Ｖ开始， 碳化钛到3.0V才开始溶解） 在以亚硝酸盐为主要成分的电解液中，碳化钛、碳化钨的阳极 N 2O4 氧化，主要是由于具有氧化性的 氧化作用的结果。其过程是亚硝 N 2O4 N 2 O4 酸根离子首先在阳极上氧化，并生成 ， 再与碳化钛、碳化钨 作用，使之氧化。
三.阴极的电化学反应 热力学数据和实验表明，阴极电化学反应主要是氢气的析出。
2H 2O 2e 2OH H 2
但是在某些情况下，也可能有其他副反应发生，如金属离子的 还原或其氧化物的沉积等。
Your site here
LOGO
2.电解磨削加工特点
生产率高
表面质量好
精度高
砂轮损耗小
2NO2
2
N 2O4 2e
Your site here
LOGO
2WC 4N 2O4 2WO3 2CO 8NO
2TiC 3N 2O4 2TiO2 2CO 6NO
反应中产生的一氧化氮，由于电极上氧或原子氧的作用，立即被 氧化为二氧化氮，生成的二氧化氮一部分放出，一部分溶于碱性溶液 中，再生成亚硝酸盐。
Your site here
LOGO
隙相应减小，容易产生火花放电，并使砂轮磨损加剧。磨削压力过低，氧化 膜去除不充分，加工效率和表面质量都随之降低。因此磨削压力应以不产生 火花放电并能充分刮除氧化膜为原则。一般磨削压力推荐使用0.2-0.25MPa （4）工件与磨轮的接触面积 接触面积增大，直流电源能自动输入较大的电流而使生产率提高，并 且表面质量良好。因此电解磨削时，应使砂轮与工件保持最大的接触面积。 （5）砂轮转速 增大转速，可使电解间隙中的电解液供应充分、交替迅速，同时提高 机械磨削作用，是生产率提高。一般砂轮线速度为1200-2100m/min。
