导管架基本知识简介

合集下载

导管架焊接变形和优化

导管架焊接变形和优化

导管架焊接变形和优化摘要:焊接是导管架建造的主要方式,焊接会导致钢结构尺寸的变形,如何有效控制导管架在建造过程中变形是人们关心的问题。

本文阐述了导管架建造方法和特点,以及焊接变形量的计算方法,使用焊接变形理论分析了导管架建造过程中变形的主要因素,结合传统方法优化了焊接方式,从而良好的控制了焊接变形。

关键词:导管架;焊接;尺寸变形;焊接优化1导管架简介平台由海底钢桩来支撑,分为腿柱式、桩基式和群桩式。

桩基式平台的重要组成部分是导管架,是整个平台的支撑部分。

在陆地上通过钢板的卷制,管件的组对焊接来形成框架结构。

导管架根据支撑腿数不同分为1腿结构,3腿结构,4腿结构,6腿结构,8腿结构导管架。

导管架还有立管,电缆护管靠船件等其他附件构成。

导管架的建造方式主要是焊接[1]。

2导管架建造2.1导管架建造的两种方法导管架建造分为立式建造和卧式建造。

两种方法的特点如下:(1)立式建造方式特点:①导管架建造完成后托运简单方便;②附件可在地面和导管平面组装,可以减少尺寸误差并且也可以预防高空作业危险;③施工地点灵活,可以几处同时作业。

(2)卧式建造方式特点:①托运,下水安装难度大。

②焊接操作简单,吊装方便,安装精度高;③施工作业集中。

不管采用哪种方式进行导管架建造,都要首先进行分体建造,之后再吊装焊接安装。

2.2导管架建造结构过程3导管架焊接3.1焊接概念(1)焊接定义国标对焊接的定义是:焊接是通过加热或加压、或两者并用,并且用或不用填充金属,使焊件间达到原子结合的一种加工方法。

我们日常所见的焊接,实质是一种冶金过程,通过加热使填充金属和局部母材变为为一体。

焊接过程中焊道液态金属冷却会使焊缝金属产生收缩,这样会使焊缝尺寸发生变化,因此会引起焊接结构件尺寸的变化[2]。

(2)钢结构焊接作业中的变形焊接钢结构时,在焊道两侧温度很高,材料在不均匀受热状态下出现的变形称之为焊接变形[3]。

变形将引起钢结构件的外形变化。

焊接变形的种类有纵向、横向、弯曲、角、波浪和扭曲变形等多种形式[4]。

导管架基本常识简介

导管架基本常识简介

1.1 简述1.2 主要特点2 组成2.1 主要结构(Primary)2.2 附属结构(Appurtenance)3 简单分类3.1 按导管腿的数量分类3.2 按水深分类3.3 按重量分类3.4 按基本功能分类4设计4.1 设计的基本内容4.2 设计的要求4.3 设计的依据4.4 设计的方法4.5 设计阶段4.6 设计步骤4.7 设计荷载及其组合4.8 设计分析内容5 建造5.1 建造主要标准简介5.2 建造流程5.3 典型建造方法6 装船6.1 吊装装船6.2 滑移装船6.3 拖车装船7 运输8 安装8.1 下水方法8.2 扶正8.3 就位与固定8.4 附件安装9 结束语1.1 简述✧导管架型平台是由钢管桩通过导管架固定于海底的结构物,导管架本身具有足够的刚性,以保证平台结构的整体性,从而提高了平台抵抗自然荷载的能力。

✧导管架是海洋石油平台中传递荷载的主要部件,其主体是钢质桁架结构,是海洋石油平台的固定基础。

✧导管架是由若干竖向立柱(圆钢管)和横向、斜向联接钢管焊接结成的空间框架结构,横向和斜向的钢管分别叫横撑和斜撑,也叫横拉筋或斜拉筋,竖向大直径圆管立柱叫导管。

✧导管架的作用:为平台的海上施工提供条件:在导管架的竖向圆管(导管或桩套筒)内打桩,大大减少了在海上施工时单桩定位等操作上的困难。

把各单位联成一个整体:打桩完毕后,桩和圆管之间的环向内用水泥浆固结,这样再通过导管架的空间结构,将各单桩联成一体,加强了平台工作的整体性,且使平台的各种荷载能均匀的传递到各桩上。

可安装泊船设备,供交通联络、船舶停靠。

可安装电缆护管及电缆,供通讯、动力。

可安装梯子、走道,登陆桥等,供工作、维护时的通行。

在导管架上架设临时性的工作平台,以加快施工进度和保证施工过程中的安全。

1.2 主要特点导管型桩基固定平台是国内外制造与使用最多的一种形式,它包括上部结构和基础结构。

上部结构(Topsdie)分为甲板、梁、立柱或椼架,主要作用是为海上钻、采提供必须的场地以及布置工作人员的生活设施等,提供充足的加班面积(分不同层),保证钻井或采油作业能顺利进行。

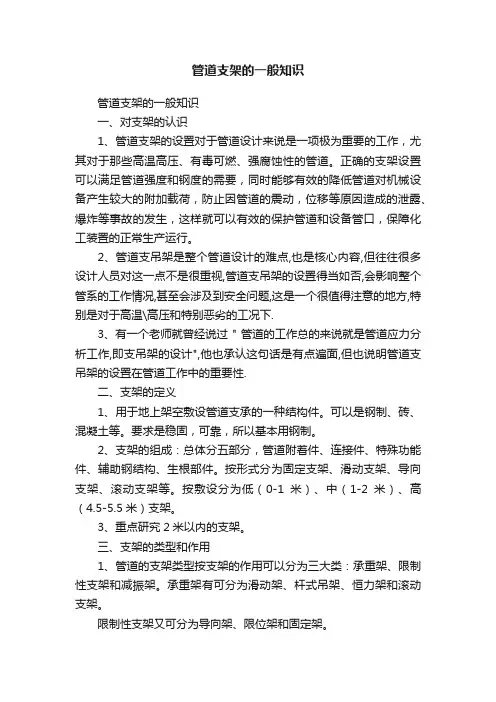

管道支架的一般知识

管道支架的一般知识

管道支架的一般知识管道支架的一般知识一、对支架的认识1、管道支架的设置对于管道设计来说是一项极为重要的工作,尤其对于那些高温高压、有毒可燃、强腐蚀性的管道。

正确的支架设置可以满足管道强度和钢度的需要,同时能够有效的降低管道对机械设备产生较大的附加载荷,防止因管道的震动,位移等原因造成的泄露、爆炸等事故的发生,这样就可以有效的保护管道和设备管口,保障化工装置的正常生产运行。

2、管道支吊架是整个管道设计的难点,也是核心内容,但往往很多设计人员对这一点不是很重视,管道支吊架的设置得当如否,会影响整个管系的工作情况,甚至会涉及到安全问题,这是一个很值得注意的地方,特别是对于高温\高压和特别恶劣的工况下.3、有一个老师就曾经说过 " 管道的工作总的来说就是管道应力分析工作,即支吊架的设计",他也承认这句话是有点遍面,但也说明管道支吊架的设置在管道工作中的重要性.二、支架的定义1、用于地上架空敷设管道支承的一种结构件。

可以是钢制、砖、混凝土等。

要求是稳固,可靠,所以基本用钢制。

2、支架的组成:总体分五部分,管道附着件、连接件、特殊功能件、辅助钢结构、生根部件。

按形式分为固定支架、滑动支架、导向支架、滚动支架等。

按敷设分为低(0-1米)、中(1-2米)、高(4.5-5.5米)支架。

3、重点研究2米以内的支架。

三、支架的类型和作用1、管道的支架类型按支架的作用可以分为三大类:承重架、限制性支架和减振架。

承重架有可分为滑动架、杆式吊架、恒力架和滚动支架。

限制性支架又可分为导向架、限位架和固定架。

管道设计人员最初配管时经常考虑的是一次应力问题,这个阶段主要考虑的支架为滑动架、导向架、固定架。

四、支架的选用原则1、管道支架位置的确定配管设计人员在管道布置的过程中,应同时考虑支架位置及设置的可能性、合理性、经济性等,这是管道与支架设计者的共同要求。

管道支架位置的确定主要考虑下列八点:a 承重架距离应不大于支架的最大间距,有压力脉动的管道,要按所要求的管道固有频率来决定支架的间距,避免发生共振。

导管架基本知识简介

导管架基本知识简介

导管架基本常识简介目录1概述 (3)1.1简述 (3)1.2主要特点 (3)2组成 (3)2.1主要结构(PRIMARY) (3)2.2附属结构(APPURTENANCE) (4)2.3典型结构形式 (5)3简单分类 (6)3.1按导管腿的数量分类 (6)3.2按水深分类 (6)3.3按重量分类 (7)3.4按基本功能分类 (7)4设计 (7)4.1设计的基本内容 (7)4.2设计的要求 (7)4.3设计的依据 (7)4.4设计的方法 (8)4.5设计阶段 (8)4.6设计步骤 (9)4.7设计荷载及其组合 (9)4.8设计分析内容 (9)5建造 (10)5.1建造主要标准简介 (10)5.2建造流程 (11)5.3典型建造方法 (11)6装船 (14)6.1吊装装船 (14)6.2滑移装船 (15)6.3拖车装船 (15)7运输 (15)8安装 (16)8.1下水方法 (16)8.2扶正 (16)8.3就位与固定 (16)8.5附件安装 (16)9结束语 (17)1 概述1.1 简述✧导管架型平台是由钢管桩通过导管架固定于海底的结构物,导管架本身具有足够的刚性,以保证平台结构的整体性,从而提高了平台抵抗自然荷载的能力。

✧导管架是海洋石油平台中传递荷载的主要部件,其主体是钢质桁架结构,是海洋石油平台的固定基础。

✧导管架是由若干竖向立柱(圆钢管)和横向、斜向联接钢管焊接成的空间框架结构,横向和斜向的钢管分别叫横撑和斜撑,也叫横拉筋或斜拉筋,竖向大直径圆管立柱叫导管。

✧导管架的作用:为平台的海上施工提供条件:在导管架的竖向圆管(导管或桩套筒)内打桩,大大减少了在海上施工时单桩定位等操作上的困难。

把各单桩联成一个整体:打桩完毕后,桩和圆管之间的环向内用水泥浆固结,这样再通过导管架的空间结构,将各单桩联成一体,加强了平台工作的整体性,且使平台的各种荷载能均匀的传递到各桩上。

可安装泊船设备,供交通联络、船舶停靠。

导管架平台

导管架平台

Page 24
滑入法安装导管架示意图
Page 25
(a)拖运;(b)滑入水中; (c)绑吊素;(d)安放;(e)打桩
Page 26
导管架的安装——浮运法
(3)浮运法。把导管架的两端密封后,靠它自 身的浮力浮在水面上,用拖船把它拖到井位后, 再向导管内灌水使它下沉并立在海底,安装过 程如下图所示。
Page 27
浮运法安装导管架的示意图
(a)拖运;(b)一侧充水; (c)另一侧也充水;(d)均匀充水下沉
Page 28
Page 29
70年代末具有代表性的
三座200米以上水深的钢质导管架平台
“HONDO”导管架:位于CALIFORNIA海,水深260
米,重量12200吨,28个井口,三层甲板(26mx52m)
导管架平台
导管架平台
பைடு நூலகம்
1.导管架平台的结构组成 2.导管架平台的海上安装
Page 2
导管架平台的结构组成
导管架型平台是先在陆上用钢管焊成一个锥台形 空间框架,然后驳运或浮运至海上现场,就位后
将钢桩从导管内打入海底,再在顶部安装甲板而
成。
Page 3
导管架平台的结构组成
由上部结构(即平台甲板)和基础结构组成。 上部结构:一般由承受作业机械(机器)和其它载荷的 上下层平台甲板和层间桁架或立柱构成。甲板上布置成套钻 采装置及辅助工具、动力装置、泥浆循环净化设备、人员的 工作、生活设施和直升飞机升降台等。平台甲板的尺寸由使 用工艺确定。
当两根撑杆从弦管两侧正交并使所有三根管子处于同一 平面,该连接称为X型节点或十字型节点。
Page 9
Page 10
2)偏心连接

导管架基本知识简介

导管架基本知识简介

导管架基本常识简介目录1概述 (3)1.1简述 (3)1.2主要特点 (3)2组成 (3)2.1主要结构(PRIMARY) (3)2.2附属结构(APPURTENANCE) (4)2.3典型结构形式 (5)3简单分类 (6)3.1按导管腿的数量分类 (6)3.2按水深分类 (6)3.3按重量分类 (7)3.4按基本功能分类 (7)4设计 (7)4.1设计的基本内容 (7)4.2设计的要求 (7)4.3设计的依据 (7)4.4设计的方法 (8)4.5设计阶段 (8)4.6设计步骤 (9)4.7设计荷载及其组合 (9)4.8设计分析内容 (9)5建造 (10)5.1建造主要标准简介 (10)5.2建造流程 (11)5.3典型建造方法 (11)6装船 (14)6.1吊装装船 (14)6.2滑移装船 (15)6.3拖车装船 (15)7运输 (15)8安装 (16)8.1下水方法 (16)8.2扶正 (16)8.3就位与固定 (16)8.5附件安装 (16)9结束语 (17)1 概述1.1 简述✧导管架型平台是由钢管桩通过导管架固定于海底的结构物,导管架本身具有足够的刚性,以保证平台结构的整体性,从而提高了平台抵抗自然荷载的能力。

✧导管架是海洋石油平台中传递荷载的主要部件,其主体是钢质桁架结构,是海洋石油平台的固定基础。

✧导管架是由若干竖向立柱(圆钢管)和横向、斜向联接钢管焊接成的空间框架结构,横向和斜向的钢管分别叫横撑和斜撑,也叫横拉筋或斜拉筋,竖向大直径圆管立柱叫导管。

✧导管架的作用:为平台的海上施工提供条件:在导管架的竖向圆管(导管或桩套筒)内打桩,大大减少了在海上施工时单桩定位等操作上的困难。

把各单桩联成一个整体:打桩完毕后,桩和圆管之间的环向内用水泥浆固结,这样再通过导管架的空间结构,将各单桩联成一体,加强了平台工作的整体性,且使平台的各种荷载能均匀的传递到各桩上。

可安装泊船设备,供交通联络、船舶停靠。

导管架建造-培训资料-39

导管架建造-培训资料-39

导管架陆上建造
节点的布置基本原则:
❖ 节点的布置应避免支杆落在节点段的纵向焊缝上,即弦杆纵向焊缝不应 与节点相贯线相交,应使纵向焊缝错开至少305mm,以避免相互干扰
❖ 其他情况下,相邻管段纵缝应错开至少90o
❖ 若节点段采用加厚壁段,则加厚段(即节点段环焊缝)应超出撑杆边缘(包 括焊脚在内)至少D/4且不小于305mm
<=-1.05V (Ag/AgCl)
每一批至少取一个进行破坏性试验,在每个阳极上切3个截面,观察切口表面,总体上不能有 可见气孔和夹渣。
导管架陆上建造
2.结构工程
渤海导管架特点
渤海冬天寒冷,有浮冰,导管必须考虑冰载荷和低 温冲击韧性。渤海水浅,水深一般30多米,导管结构 比较简单。
典型渤海导管架
飞溅区及以上结 构采用E级钢, 因为最低环境温 度超过-20度
典型渤海导管 架结构分析
抗冰区没有斜 拉筋,对抗击 冰载荷比较理 想。
水线
管节点用 E36-Z35材料, 具有良好抗 层状撕裂性 能。
水下结构用 D级钢,因 为最低温度 一 般 在 -2 度 左右。
导管架陆上建造
2.结构工程
南海和东海导管架特点
❖ 拉筋杆在节点部位采用加厚壁段时(或采用特种钢材),其从节点延伸的长 度包括焊脚在内,至少为拉筋杆直径且不小于610mm
导管架陆上建造
❖ 一般同心管节点采用工作点的偏离不超过D/4,以达到非搭接支杆间具有 51mm的最小间隙
❖ 当两根及以上管件相交,大直径管应作为连续构件.拉筋杆的装配顺序应由 壁厚/直径确定.壁厚最大的应作为直通构件,其他管件按照壁厚递减顺序; 如壁厚相同,则直径较大者作为直通杆件
❖ 节点杆件坡口应做成斜面构造(没有根面的刀口状),坡口形式应如API2A 图11.1.3所示(坡口角度公差应为+5o),以使焊缝完全熔透,并且焊缝外轮廓 应与两侧母材平滑过渡

管道支架培训LSW

管道支架培训LSW

来发展的重要方向。
个性化定制
03
随着市场需求的多样化,管道支架的个性化定制将逐渐成为主
流,满足不客户的需求。
THANKS FOR WATCHING
感谢您的观看
上确定滑动支架安装位置。
安装滑动底座
将滑动底座固定在安装位置上 ,并确保滑动底座水平度和垂 直度符合要求。
安装滑动支架
将滑动支架安装在滑动底座上 ,并确保滑动支架能够自由滑 动。
调整管道位置
将管道放置在滑动支架上,调整管 道位置和高度,确保管道与滑动支
架紧密贴合且能够自由滑动。
04 管道支架检测与验收标准
滑动支架卡涩或失效原因及处理方法
1 2
滑动面不光滑
滑动支架的滑动面应保持光滑,若存在毛刺或杂 物,可能导致卡涩。需对滑动面进行清理和打磨, 确保其光滑。
润滑不足
滑动支架在运行过程中需要良好的润滑,以减少 摩擦和磨损。若润滑不足,需及时添加润滑剂。
3
负载过重
若管道负载过重,可能导致滑动支架失效。在设 计阶段应充分考虑管道负载,并选用合适的滑动 支架型号和规格。
• 确保支架安装位置合理,方便管道安装、维护和 更换。
选用原则与注意事项
01
注意事项
02
03
04
在安装前对支架进行检查,确 保其完好无损、符合设计要求

安装时应按照设计要求和施工 规范进行,确保支架安装牢固
、位置准确。
在使用过程中定期对支架进行 检查和维护,确保其处于良好
状态。
02 管道支架安装前准备工作
定托架安装位置。
安装托架
将托架固定在安装位置上,并 确保托架水平度和垂直度符合
要求。
放置管道

各类导管相关知识点总结

各类导管相关知识点总结

各类导管相关知识点总结一、导管的基本知识1.导管的定义导管是一种用于输送气体、液体或固体的管道系统,通常由管道、管件、支架、隔热层、衬里等组成,主要用于输送气体、液体或固体。

导管在工业和建筑领域中有着广泛的应用,因此在设计、安装和维护过程中需要充分考虑导管的安全性、可靠性和经济性。

2.导管的分类根据用途和介质的不同,导管可以分为输气管道、输液管道和输固管道。

输气管道主要用于输送气体,如空气、氧气、氮气等;输液管道主要用于输送液体,如水、燃料、化工产品等;输固管道主要用于输送固体颗粒或颗粒状物质,如粮食、矿石、煤炭等。

3.导管的结构导管主要由管道、管件、支架、隔热层、衬里等构成。

管道是导管系统的主体部分,其主要作用是输送气体、液体或固体。

管件主要用于连接、转弯和分流,包括弯头、三通、四通、法兰等。

支架用于支撑管道系统,避免管道振动和变形,同时支架还能保护管道系统不受外力影响。

隔热层主要用于保温和保冷,主要是为了减少能源的损失,提高管道系统的效率。

衬里主要用于保护管道内部免受腐蚀和磨损,延长管道的使用寿命。

4.导管的设计标准导管的设计应符合相应的国家标准和行业标准,如《输配气管道设计规范》、《建筑给水排水设计规范》、《石油化工设备设计规范》等,这些标准规定了导管的材料、尺寸、安装方式及相关要求,确保了导管系统的安全性、可靠性和经济性。

二、导管材料1.金属导管材料金属导管材料主要包括碳钢、不锈钢、铝合金、铜合金等。

碳钢导管具有良好的机械性能和耐腐蚀性能,广泛应用于石油化工、化工、供水、供气等领域。

不锈钢导管具有较好的耐高温、耐腐蚀和耐磨损性能,主要用于化工、食品、医药等领域。

铝合金导管具有轻质、耐腐蚀、易加工的特点,主要用于空调、暖通、供水等领域。

铜合金导管具有良好的导热性能,主要用于供暖、空调、制冷等领域。

2.塑料导管材料塑料导管材料主要包括PVC导管、PE导管、PP导管等。

PVC导管具有优异的耐腐蚀性能和低成本,广泛应用于建筑给水排水、化工输液、石油化工等领域。

导管架建造和安装检验培训资料

导管架建造和安装检验培训资料
材料不符合设计要求
应立即停止使用,并更换符合要求的材料。同时,应检查材料的采购和存储环节,确保 材料的质量和适用性。
材料损坏或老化
应对材料进行全面的检查,找出损坏或老化的原因,并采取相应的措施进行修复或更换 。同时,应加强材料的维护和保养,防止类似问题的再次出现。
焊接问题及解决方案
总结词
焊接问题通常涉及到焊接的质量 和强度,如焊接不牢固、焊缝不 均匀等。
导管架建造和安装检验培训资 料

CONTENCT

• 导管架概述 • 导管架建造检验 • 导管架安装检验 • 导管架建造和安装常见问题及解决
方案 • 导管架建造和安装检验标准与规范
01
导管架概述
导管架的定义与特点
导管架的定义
导管架是一种大型的海上结构物,用于支撑和固定海上油气开采 设施。它通常由钢制管桩和连接结构组成,具有较高的承载能力 和稳定性。
THANK YOU
感谢聆听
适用等。
检测结果不准确
应重新进行检测,并对检测 方法和参数进行检查和优化 。同时,应加强检测人员的 培训和管理,提高检测的准
确性和可靠性。
Hale Waihona Puke 检测方法不适用应对检测方法进行评估和改 进,确保检测方法的适用性 和可靠性。同时,应加强检 测技术的研发和应用,提高 检测的水平和能力。
05
导管架建造和安装检验标准与规范
安装定位检验
在安装过程中,对导管架的定 位进行实时监测,确保其位置 准确无误。
垂直度与水平度检验
使用测量工具对导管架的垂直 度和水平度进行测量,确保其 符合设计要求。
防腐与涂装质量检验
对涂装完成的导管架进行外观 检查,确保涂装质量良好,无 气泡、剥落等现象。

导管架的相关知识.

导管架的相关知识.


分类

小型导管架——1000吨以下
轻型导管架——1000至5000吨 中型导管架——5000至10000吨


重型导管架——10000吨以上
浅水导管架——一般而言水深小于60米,现在有 人提出水深小于200米 深水导管架——水深超过100米,现在有人提出 水深超过200米

建造技术

立式建造


主要结构

钢桩——管状构件,承受平台载荷并将之传递到 主着力层上,从套筒(或导管腿)内打入
裙桩套筒的特殊构件:
焊珠——在套筒内壁及钢桩外表面通过焊接而形成的

剪力环,加固裙桩套筒(或导管腿)与钢桩之间的联 接
间隙块——焊接于套筒(或导管腿)的内壁,减少钢
桩与套筒之间的间隙,便于钢桩的垂直打入
灌浆系统——向裙桩套筒或腿内灌入泥浆,使钢 桩与其连接为一体


调平装置——调整导管架水平的动力源及相关组 成部分
分隔器——分隔海水和泥浆,主要有气胀式和机 械式两种 卡桩器——调平导管架后将导管架与钢桩联结于 一起
附属结构

阴极监测系统——监测阳极的腐蚀状态
防海生物——防止海生物附着于导管架上 滑靴/下水桁架——导管架装船(或下水)时支撑 导管架重量并可沿固定轨道滑移的结构件 隔膜——密封裙桩套筒的橡胶板,以增加导管架 的浮力
海上安装设备简介
船舶种类
摇臂式下水驳 半潜式下水驳
船舶名称
海洋石油221 滨海308
主要尺寸及性能
长153.55米,宽36米,载重量28068吨 长122.45米,宽30.5米,载重量15550吨,最大下潜 15.24米 长65米,宽25米,载重量2000吨 用于海上拖带、起抛锚、潜水支持和海底电缆铺设

导管架

导管架
拟定的三桩导管架基础结构方案为:用3根钢管桩定位于海底,3根桩呈正三角形均匀布设,桩顶通过钢套管 支撑上部三角架式结构,构成组合式基础。三桩导管架承受上部风力发电机组塔架荷载、波浪、水流等环境荷载 及自重,并将所有荷载通过斜撑钢管传递给3根垂直打入海底的钢管桩,3根桩沿直径18~30m的圆周均匀分布, 桩径1.8~3.0m,入土平均深度根据上部风力发电机组荷载和下部地质参数确定。钢管桩与钢套管的环形空问 内通过高强灌浆材料连接。
制作
制作
导管架主要由大直径钢管构成,应采用适应其特性的适当的加工设备和程序制作。制作时.需选择合适的制 作程序,特别是对节点处的处理尤应注意,制作过程中应尽可能避免高空作业,确保安全和质量。
导管架制作一般应遵循以下程序进行: (1)钢管卷制。导管架主筒体、各连接撑管、桩套管为主受力构件,均应采用直缝焊管或无缝钢管。不可使 用螺旋缝焊管,焊缝应与母材等强,并满足相关技术要求。 (2)切割。 (3)拼装。 (4)焊接。导管架各构件焊接应在工厂内完成,焊接环境温度应大于0℃(低于0℃时,需在施焊处两侧200mm 范围内加热到15℃以上或再进行焊接施工)。相对湿度小于90%.且焊接工作区应采取适当的措施防风、防雨。 (5)防腐处理。在进行防腐处理前需要对钢结构表面进行处理以达到涂装要求,防腐油漆可采用环氧类重防 腐涂层。可优先采用专门针对海上工程的改性环氧防腐油漆。 (6)焊缝检测。焊完的焊缝均需经过在线连续超声波自动伤仪检测,保证100%的螺旋焊缝的无损检测覆盖率。 若有缺陷,自动报警并喷涂标记,生产丁人依此随时调整工艺参数,及时消除缺陷。
导管架作为连接桩基与上部塔筒之间的连接段,与塔筒之间一般通过法兰及一系列螺栓连接。这种连接方式 工艺成熟、施工简单便捷。但导管架与桩基之间的连接则要相对复杂一些.可采取焊接或灌浆连接。

管道支架简介

管道支架简介

管道支架管道支架用于地上架空敷设管道支承的一种结构件。

分为固定支架、滑动支架、导向支架、滚动支架等。

管道支架简介管道支架在任何有管道敷设的地方都会用到,又被称作管道支座、管部等。

它作为管道的支撑结构,根据管道的运转性能和布置要求,管架分成固定和活动两种。

设置固定点的地方成为固定支架,这种管架与管道支架不能发生相对位移,而且,固定管架受力后的变形与管道补偿器的变形值相比,应当很小,因为管架要具有足够的刚度。

设置中间支撑的地方采用活动管架,管道与管架之间允许产生相对位移,不约束管道的热变形。

管道支架,是管道安装中不可缺少的组成部分,用于管道的穿越,中心定位,均匀受力等管道保护场合。

管道支架的主功能是承受管道重力载荷使管道和设备能够长期安全运行。

管道支架具有良好的保护性能,绝缘性能,抗氧化,耐腐蚀,经久耐用。

管道支架使用时应注意:支架型钢连接方式应完好,焊接的焊缝应符合施工规范要求,焊渣和型钢表面的锈蚀应清理干净,再进行油漆涂刷工作。

管道支架广泛应用在石油、化工等行业。

管道支架分类1、按荷载分为三个等级:特轻级(Q)、中级、特重级(Z)。

在每一个荷载等级中,包含轴向滑动、双向滑动、导向滑动、双导向滑动四种结构类型。

2、按支架的材料可分为钢结构、钢筋混凝土结构、砖木结构等。

3、按用途可分为活动支架(允许管道在支架上有位移的支架)和固定支架(固定在管道上用的支架)。

固定支架用在不允许管道有轴向位移的地方,常用的几种固定支架如图所示。

活动支架分为滑动支架、导向支架和滚动支架。

管道支架安装国标《建筑给排水及采暖工程施工质量验收规范》GB50242-2002中对管道支架有如下要求:第3.3.7条管道支、吊、托架的安装,应符合下列规定:1、位置正确,埋设应平整牢固;2、固定支架与管道接触应紧密,固定影牢固;3、滑动支架应灵活,滑托与滑槽两侧应留有3至5毫米的间隙,纵向移动量应符合设计要求;4、无热伸长管道的吊架、吊杆应垂直安装;5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移;6、固定在建筑结构上的支、吊架不得影响结构的安全第3.3.8条钢管水平安装的支、吊架间距不应大于下表的规定:第3.3.9条采暖、给水、热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合下表规定,采用金属制作的管道支架,应在管道与支架间的加衬非金属垫或套管:第3.3.10条铜管垂直或水平安装的支架间距应符合下表规定:固定支架的间距1、一般管道固定支架间距的确定原则①、管道固定支架是用来承受管道因热胀冷缩时所产生的推力,为此,支架和基础需坚固,以承受推力的作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

导管架基本常识简介目录1概述 (3)1.1简述 (3)1.2主要特点 (3)2组成 (3)2.1主要结构(PRIMARY) (3)2.2附属结构(APPURTENANCE) (4)2.3典型结构形式 (5)3简单分类 (5)3.1按导管腿的数量分类 (5)3.2按水深分类 (5)3.3按重量分类 (5)3.4按基本功能分类 (5)4设计 (5)4.1设计的基本内容 (5)4.2设计的要求 (6)4.3设计的依据 (6)4.4设计的方法 (6)4.5设计阶段 (7)4.6设计步骤 (7)4.7设计荷载及其组合 (7)4.8设计分析内容 (8)5建造 (9)5.1建造主要标准简介 (9)5.2建造流程 (9)5.3典型建造方法 (9)6 装船 (10)6.1吊装装船 (10)6.2滑移装船 (10)6.3拖车装船 (10)7 运输 (10)8 安装 (11)8.1 下水方法 (11)8.2 扶正 (11)8.3 就位与固定 (11)8.5 附件安装 (11)9 结束语 (11)1 概述1.1 简述✧导管架型平台是由钢管桩通过导管架固定于海底的结构物,导管架本身具有足够的刚性,以保证平台结构的整体性,从而提高了平台抵抗自然荷载的能力。

✧导管架是海洋石油平台中传递荷载的主要部件,其主体是钢质桁架结构,是海洋石油平台的固定基础。

✧导管架是由若干竖向立柱(圆钢管)和横向、斜向联接钢管焊接成的空间框架结构,横向和斜向的钢管分别叫横撑和斜撑,也叫横拉筋或斜拉筋,竖向大直径圆管立柱叫导管。

✧导管架的作用:➢为平台的海上施工提供条件:在导管架的竖向圆管(导管或桩套筒)内打桩,大大减少了在海上施工时单桩定位等操作上的困难。

➢把各单桩联成一个整体:打桩完毕后,桩和圆管之间的环向内用水泥浆固结,这样再通过导管架的空间结构,将各单桩联成一体,加强了平台工作的整体性,且使平台的各种荷载能均匀的传递到各桩上。

➢可安装泊船设备,供交通联络、船舶停靠。

➢可安装电缆护管及电缆,供通讯、动力。

➢可安装梯子、走道,登陆桥等,供工作、维护时的通行。

➢在导管架上架设临时性的工作平台,以加快施工进度和保证施工过程中的安全。

1.2 主要特点导管型桩基固定平台是国内外制造与使用最多的一种形式,它包括上部结构和基础结构。

上部结构(TOPSIDE)分为甲板、梁、立柱或桁架,主要作用是为海上钻、采提供必须的场地以及布置工作人员的生活设施等,提供充足的甲板面积(分不同层),保证钻井或采油作业能顺利进行。

下部结构(SUBSTRUCTURE)分为导管架(JACKET)和钢桩(PILE)。

导管架主要由管状构件通过焊接而成,一般呈多边棱台型,座落于海床上,适应复杂的海洋气候工作环境:如海啸、风暴、波、浪、流、海洋生物侵蚀、冰、地震等等,同时它还承受平台的工作荷载。

复杂的工作环境,高频率的振动冲击决定了导管架的特殊性。

2 组成无认何种形式的导管架,其组成基本分为主要结构和附属结构。

下面主要介绍各部件的基本结构形式与基本功能。

2.1 主要结构(PRIMARY)2.1.1导管腿leg :竖向大直径圆管立柱,承受并传递平台荷载的主要受力构件。

2.1.2拉筋brace---chord(barrel),stub:导管腿之间的管状联接构件,也是承受并传递平台荷载的主要受力构件。

2.1.3裙桩套筒skirt pile sleeve:桩与导管架之间的联结构件,主要结构是管状物与板的组合形式,通过它可将平台荷载传递到钢桩。

有些导管架的钢桩直接从导管腿内打入,不需要裙桩套筒;有些导管架既有腿内桩,也有裙桩。

在裙桩套筒构造中还有一些特定构件:焊珠weld bead---在套筒内壁及钢桩外表面通过焊接而形成的剪力环,加固裙桩套筒(或导管腿)与钢桩之间的联接。

间隙块shim ---焊接于套筒(或导管腿)的内壁,减少钢桩与套筒之间的间隙,以便于钢桩的垂直打入。

剪力板shear plate、轭状作用板yoke、裙板skirt plate:特定作用及特定位置上的钢板2.1.4钢桩pile:管状构件,承受平台荷载并将之传递到主着力层上。

从套筒(或导管腿)内打入。

**有些文件将钢桩划分为附属结构,其实钢桩是主要的受力构件应该作为重要件对待。

2.2 附属结构(APPURTENANCE)2.2.1防沉板mudmat:保证导管架的座底稳定性。

增加导管架与海床的接触面积,防止导管架在安装时的不均匀沉降。

2.2.2井口坞Docking:是安装时的一种定位导向结构。

2.2.3井口导向conductor guide:保证隔水套管能准确打入而安装的导向结构。

2.2.4隔水套管conductor:将水、砂等杂质与油或气隔绝的独立结构。

2.2.5阳极anode(cathodic protection):是一种锌铝合金,防止导管架水下部分的腐蚀。

2.2.6靠船件barge bumper/boat fender(shock cell for compression absorber):船停泊时缓冲对导管架的冲击力。

2.2.7登船平台boat landing/landing stage/boat access platform:船与平台之间的人行通道2.2.8走台/梯子/栏杆walkway/ladder/handrail:导管架上的人行通道及安全防护设施。

2.2.9吊点(主吊点、扶正吊点)padeye(lift、upending):吊装或扶正导管架的主要作用点。

2.2.10护管(泵护管、消防管等等)caisson(pump/fire/rain c aisson…..):平台上排污水、消防用水等的钢管。

2.2.11电缆护管cable caisson or J-tube:保护电缆线的钢管。

2.2.12立管riser (clip):油或气的运送通道。

2.2.13注水系统flooding system:安装时向导管架的密封舱注水,使导管架由水平状态旋转为直立状态。

2.2.14灌桨系统grouting system:向裙桩套筒或腿内灌入泥桨,使钢桩与其连接为一体。

2.2.15调平装置leveling tool:调整导管架水平的动力源及相关组成部分。

2.2.16分隔器packer wiper:分隔海水与泥桨。

主要有气胀式与机械式两种。

2.2.17卡桩器gripper pile:调平导管架后将导管架与钢桩联结于一体。

2.2.18阴极监测系统cathodic monitoring system:监测阳极的腐蚀状态。

2.2.19防海生物marine growth protection:防止海生物附着于导管架上。

2.2.20滑靴/下水桁架skid shoe/launch cradle:导管架装船(或下水)时,支撑导管架重量并可沿固定轨道滑移的结构件。

2.2.21隔膜diaphragm:密封裙桩套筒的橡胶板,以增加导管架的浮力。

2.2.22索具平台rigging platform:挂扣钢丝绳的操作平台。

2.2.23浮筒buoyancy tank:提供导管架浮力。

2.2.24系船柱mooring bit:导管架上用于系缆的结构。

2.2.25防护件fender:导管架装船时置于船与码头之间,用于保护驳船及码头。

2.2.26水密隔板watertight diaphragm plate:将导管腿分隔成多个密封舱,以适应导管架扶正的需要。

2.2.27拖拉耳轴pulling lug:导管架滑移时主要动力作用点。

根据不同的动力源有不同的结构形式。

2.2.28装船固定seafastening;将导管架与船绑扎于一体,保证海上运输的安全。

2.2.29滑道梁或滑块skid beam:在建造时为保证导管架最低点与地面有安全距离而存在的在一定长度上连续的垫墩。

材质是钢质或钢筋混凝土。

上述附件中的隔水套筒、有些防护件不安装在导管架上,顶部浮筒、索具平台、导管腿顶部的水密隔板(有时包括扶正吊点)等附件待导管架在海上安装完成后再切割去除,滑靴及装船固定是在导管架安装前切割。

2.3 典型结构形式导管架最常见的结构形式有两种:一种是四柱式,类似四棱台型,另一种是八柱式,类似八棱台型。

见图。

3 简单分类导管架型平台大致可分为主桩式(桩沿导管打入)和裙桩式(桩沿平台四周的裙桩套筒内打入)。

本文所描述的导管架分类仅仅是指在建造时的惯用俗称。

3.1 按导管腿的数量分类按导管腿的数量划分常见的有:单腿导管架、双腿导管架、三腿导管架、四腿导管架、八腿导管架…。

这种分类简单明了地突出了导管架的主要特征。

当然导管腿的数量相同并不表示其结构形式相同,有时可能还相差甚远!如:M110 导管架与WZ6-1 导管架都是单腿的,但形式却差别较大。

3.2 按水深分类一般而言水深小于60 米称为浅水导管架,水深超过100 米称为深水导管架,水深介于二者之间的称为浅深导管架。

这种分类直接点明了导管架的工作环境的特点。

现在有人提出水深在200 米以内属于浅水导管架,水深超过200 米才能称为深水导管架。

3.3 按重量分类导管架按重量分类只是说明了在建造时的工作量。

重量在1000 吨以下称为小型导管架,重量在1000 吨至5000 吨称为轻型导管架,重量在5000 吨至10000 吨称为中型导管架重量在10000 吨以上称为重型导管架。

3.4 按基本功能分类所说的基本功能是针对导管架所支撑的平台而言,其分类有:井口平台导管架(WHP),工艺性平台导管架(CEP),生活平台导管架LQ(在一个多平台群而且平台相对集中时此导管架才会应运而生)。

4 设计4.1 设计的基本内容4.1.1总体设计:根据设计任务书的要求,设计出合理的结构型式,确定主尺度,进行总布置,计算总体性能,绘总体图,编写总体说明书、总体性能计算书以及相关的试验成果报告等。

总体设计要考虑整个平台的综合平衡,协调处理各专业的要求,解决各专业之间可能出现的矛盾,以达到整体设计的合理性。

4.1.2结构设计:根据总体设计确定的结构型式,选择各部分的结构型式,确定其尺寸,进行构件布置,绘结构图,进行结构计算,编写结构计算书和说明书,结构设计包括整体结构设计和各部分结构设计。

4.1.3工艺设计:根据生产工艺要求,对工艺、设备、材料、布置、流程等内容进行设计,编写工艺说明书及各种规格书(specification)。

4.2 设计的要求设计是一种创造性的劳动,设计艺术很重要,从方案设计(concept design)、基本设计(basic design)、详细设计(detail design),到施工设计(shop design)直至完工(as-built)投产,这是一个创造过程;这是经过多次修改逐步接近正确认识的过程,也是继承前人经验进一步发展的过程;它是从整体到局部,再从局部到整体反复认识的过程。

相关文档
最新文档
