第6章 导管架式平台强度分析
导管架平台动力性能及安全性分析
导管架平台动力性能及安全性分析作为常见的海上结构,导管架平台在完成钻井、采油、储油等作业的同时,由于长期暴露在海洋环境当中,会受到恶劣的天气环境以及其他诸多复杂因素的影响,有时还会受到爆炸、撞击等偶然载荷的作用,因此平台倒塌事故时有发生,这不仅造成了严重的环境污染,同时也带来了巨大的经济损失。
为保证结构在恶劣环境下的抗倒塌能力,延长结构的服役期,有必要从整体结构层面出发,研究平台结构的整体安全性能。
目前导管架平台的整体安全水平研究主要围绕在静力载荷作用分析的阶段,由动力载荷造成的整体倒塌以及所体现的安全储备方面研究较少。
同时,对于导管架的倒塌过程,很少进行结构内部杆件的屈服过程与塑性发展特性相关探讨。
本文针对以上几个问题展开了相关研究：探究了非线性方法在有限元分析中的实施手段。
对于常见的倒塌分析,一般要求考虑材料、几何非线性,从而能够模拟更为反映实际情况的倒塌过程,因此有必要深入了解非线性在结构分析中的实施过程与分析手段。
将推导二维梁单元的几何、材料非线性有限元模型,结合Newton-Raphson方法编制程序,研究非线性在结构分析中对计算结果产生的影响。
研究了导管架平台的静力倒塌安全性。
采用某冰工况下的环境要素,以及基于提高重现期的载荷增量方法,对平台进行了Pushover分析,得到了不同方向的结构承载力与杆件塑性发展过程,进而根据其储备强度(RSR)探讨了结构整体安全性能；编制了逐步回归响应面程序,该方法不需提前给出功能函数,且计算效率较高。
然后,计算了结构的整体可靠度,并通过给定拟合方程的JC法验证了程序的可靠性。
研究表明,尽管两类指标的研究侧重点不同,但两类指标均能很好地对结构的安全性进行描述。
在地震作用下,对导管架平台进行了动力性能研究。
选择了26条具备不同频谱特性的三向地震记录,采用IDA方法对结构进行了动力增量分析,在分析中记录不同地震波作用下结构全过程响应信息与杆件状态信息,以及塑性点、倒塌点对应的载荷水平。
导管架式平台
导管架式平台导管架平台的历史和发展进程世界上第一座固定式海洋平台建于1887年，它安装在美国加利弗尼亚的油田上，实际上是一座木结构的栈桥。
二战后，用于战争中的许多先进科学技术成果被应用到海洋开发中。
1947年在美国墨西哥湾水深6米处成功地安装了世界上第一座设备齐全的钢质导管架平台。
开创了海洋开发的新时期。
此后，海洋平台得到了迅速的发展。
上世纪七十年代末，钢制导管架平台已经安装于300多米的海域，而到了1990年具有486米高的巨型导管架平台也已工作与墨西哥湾400多米的水深中。
这种导管架式平台在随后的多年中逐渐地扩展到更深的水域和更恶劣的海洋环境中。
这些平台以勘探、开发海洋资源为主，其中尤以开发、储藏石油和天然气的平台占多数。
自上世纪四十年代美国安装使用了世界上第一座钢质导管架式平台(Steel Jacket Offshore Platform)以来，这种结构已经成为中浅海海洋平台的主要结构型式。
随着海洋石油开发的迅速发展，导管架式海洋平台被广泛用于海上油田开发、海上观光以及海洋科学观测等方面。
迄今为止，世界上建成的大、中型导管架式海洋平台约有2000余座。
工作水深已达到四、五百米。
结构形式“导管架”的取名基于管架的各条腿柱作为管桩的导管这一实际。
固定式钢质导管架海洋平台主要由两部分组成: 一部分是由导管架腿柱和连接腿柱的纵横杆系所构成的空间构架。
腿柱(或称导管)是中空的，钢管桩是一根细长的焊接圆管，它通过打桩的力一法固定于海底，由若干根单桩组成的群桩基础把整个平台牢牢地固定于海床。
腿柱和桩共同作用构成了用来支撑上部设施一与设备的支撑结构:另一部分由甲板及其上面的设施与设备组成，是收集和处理油气、生活及其它用途的场所。
图1-2为典型的导管架式海洋平台结构的示意图。
固定设施的类型：桩基式固定设施、重力式固定设施、人工岛、顺应型平台、简易平台属于桩基式固定设施导管架式平台，主要由四大部分组成：导管架、桩、导管架帽和甲板。
导管架平台

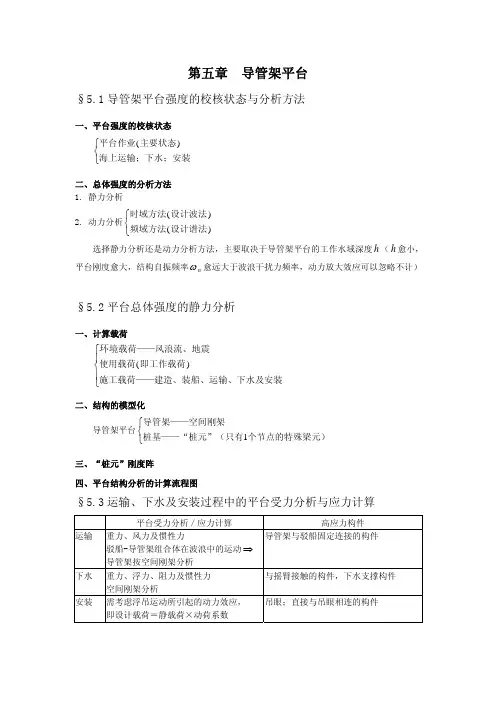

第五章 导管架平台
§5.1导管架平台强度的校核状态与分析方法
一、平台强度的校核状态
平台作业主要状态海上运输；下水；安装()⎧⎨⎩
二、总体强度的分析方法
1. 静力分析
2. 动力分析
时域方法设计波法频域方法设计谱法()
()⎧⎨⎩ 选择静力分析还是动力分析方法，主要取决于导管架平台的工作水域深度h （愈小，平台刚度愈大，结构自振频率h ωn 愈远大于波浪干扰力频率，动力放大效应可以忽略不计）
§5.2平台总体强度的静力分析
一、计算载荷
环境载荷——风浪流、地震使用载荷即工作载荷施工载荷——建造、装船、运输、下水及安装()⎧⎨⎪⎩
⎪二、结构的模型化
导管架平台
导管架——空间刚架
桩基——“桩元”（只有个节点的特殊梁元）1⎧⎨⎩三、“桩元”刚度阵
四、平台结构分析的计算流程图
§5.3运输、下水及安装过程中的平台受力分析与应力计算
平台受力分析／应力计算 高应力构件 运输 重力、风力及惯性力 驳船-导管架组合体在波浪中的运动⇒
导管架按空间刚架分析
导管架与驳船固定连接的构件
下水 重力、浮力、阻力及惯性力
空间刚架分析
与摇臂接触的构件，下水支撑构件 安装
需考虑浮吊运动所引起的动力效应，
即设计载荷＝静载荷×动荷系数 吊眼；直接与吊眼相连的构件。
导管架型海洋平台的疲劳可靠度及疲劳寿命研究
第六章 导管架设计
3.在杆件坐标系下，由节点位移而产生的杆端力F e 为：
F T F T K D
e e e e
e e e e L
4.在杆件坐标系下，若杆件上作用有分布荷载，由节点位移而产生的杆端 力 F e 为：
F T K D F
• 第五节
摩擦型桩 桩基（按承载性状）
常用
端承摩擦桩（桩端阻力和侧 摩阻力同时发挥作用）
端承桩（桩侧摩阻力可忽略）
端承型桩 摩擦端承桩（桩端阻力和侧 摩阻力同时发挥作用）
• 第一节
设计依据及设计内容
一个好的平台设计，应具有满意的使用效果、较少的维修和初始投资 一、设计导管架的基本依据 1.水深：影响导管架几何形状、平台安装工艺、平台基底的倾覆力矩大小
2.海洋环境：决定导管架结构几何形状的主要因素
3与施工设备：与导管架几何形状的选择有关
二、导管架结构的设计内容 1.导管架结构型式的设计：又称为“方案设计”，即根据设计资料拟定初 步设计方案，确定导管架尺度 2.导管架腿柱直径与斜度设计： 1）腿柱直径与土质情况、基础要求有关。初步设计时通常根据设计经验和 按甲板支撑桁架腿柱的要求确定腿柱直径 2）腿柱斜度与土壤性质、打桩机性能和荷载类型有关，一般为双斜对称式
e e e F k D
e F ---杆件力向量
e k ---杆件刚度矩阵
e D ---杆端节点位移向量
杆件刚度矩阵中 k 中元素kij的含义：只有在j自由度方向产生单位 位移时在i自由度方向上引起的杆端力
W
1.1
5
轴向受拉或受压并在两个平面内受弯
2 M x2 M y N 0.9 A W
自升式平台强度分析123详解
例如在着底状态中有满载风暴工况和满载作业工况。前者为平台遭到 百年一遇的风暴，甲板载荷为满载情况，这时已不进行钻井作业；后者的 环境条件通常为36m/s风速下的海浪，甲板载荷为满载情况，平台正常钻 井。由于前者条件更为严重，一般就以这个工况作为设计工况。
根据上述各种工作状态的受力分析，平台结构通常需要进行下列的强 度计算： （1）平台总体强度的计算（着底状态）； （2）单桩腿局部强度计算（着底状态，拖航状态，放桩与提桩状态）； （3）船体强度计算（拖航状态，桩腿预压状态）； （4）固桩区结构强度计算（着底状态，拖航状态）。
6.1 自升式平台的主要工作状态
§6.1 自升式平台的主要工作状态05-4-12
5.着底状态
着底状态包括满载风暴不作业和满载作业两种状态。一般情况下，满 载风暴不作业时桩腿所受的外力要比满载作业状态时大，所以通常平台就 以满载风暴不作业状态进行设计。
平台主体被桩腿支撑在海面之上时，平台主体上的甲板载荷和风力将 通过桩腿传递到海底，这时的桩腿将受到风力，波浪力，潮流力，平台重 力和地基反力的作用。由于桩腿比较长，平台结构在载荷的作用下产生的 侧向位移还将使桩腿受到不可忽视的重量偏心力矩。
Ks
8Gr03
31
(6 1)
式中：G为土壤的剪切模数；ν为土壤的泊桑比；r0为桩脚箱的半径或接触 面积的半径。假如桩脚箱是边长分别为B 和L 的矩形，且L 垂直于转动轴， 则等效的半径向可用下式表示。
r0
4
BL3
3
(6 2)
§6.2 平台着底状态的总体强度计算
二、环境载荷计算
在平台着底状态的总体强度计算中，一般是以满载风暴工况（不钻井） 作为设计工况。但由于不同的风向、波浪入射角、波峰位置和不同的海流方 向对平台产生的环境载荷有较大的差异，所以需要进行环境载荷的搜索，以 确定最大的环境载荷，并以此环境载荷与甲板载荷叠加，进行总强度计算。 对风载荷，可以先将受风构件在 不同风向的投影面积、形状系数、高 度系致、风压值、风力作用高度等计 算出来，然后求得不同风向的风力和 它对桩腿下端的力矩。对于有对称性 的平台，一般在0°到180°之间取6至 7个风向角进行计算，如图6-4所示。
导管架平台强度分析
ｌａ ｓｗｅ ｅｃ ｍｂ ｎ ｄ． ｉ ｒ ｉ ｏ ｄ ｔ ｎ ｆ ｒｃ ｌ ｕ ａ ｉｎ ｗａ ｂ ａｎｅ ｎ ｈｅｗｈ ｌ ｔｕ ｔ ｒ ｔｅ ｓｆｒｔ ｅ ｏ ｄ ｒ ｏ ｉ ｅ Ｍａ ｎ ｗｏ ｋｎｇｃ ｎ ｉｉ ｏ ａ ｃ ｌｔｏ ｓｏ ｔｉ ｄ ａ ｄ ｔ ｏｅ ｓｒ ｃ ｕ ｅ ｓｒ ｓ ｈ ｏ ｏ ｔｐ ｃ ｌｃ ｎ ｔｏ ｓ ｃ ｌｕ ａｅ ． Ｏｎ ｔ ｅ ｂ ｓｓ ｏ ｔｅ ｓ ａ ａｙ ｉ ，ｔ ｏ ｎ ｃｉ ｇ ｐ ｉ ｔ ｔ ａ ｇ ｒ ｐ ａｆ ｒ ｙ ｉ ａ ｏ ｄｉ ｎ ｗａ ａｃ ｌ ｔ ｄ ｉ ｈ ａ ｉ ｆｓｒ ｓ ｎ ｌｓｓ ｈｅ ｃ ｎ ｅ ｔｎ ｏ ｎ ｓ ｗｉ ｌｒ ｅ ｌｔｏ ｈ ｍ ｓｒ ｓ ｍｐ ｉ ｕｄ ｒ ｏ ｎｄ ａ ｄ ｔ ｅｒ ｓｒ ｎｇｈ ｒ ｈ ｃ ｅ ｔｅ ｓａ ｌｈ ｅ ｗｅ ｅ ｆｕ ｎ ｈ ｉ ｔｅ ｔ ｓｗｅ ｅ ｃ ｅ ｋ ｄ．Ｔ ｓｍｅｈ ｄ ｉ ｅｐ ｕ ｏ ｔ ｅ ｓｒ ｃ ｕ ａ ｅ ｉｎ ｈｉ ｔ ｏ ｓ ｈ ｌ ｆ ｌｔ ｈ ｔｕ ｔ ｒ ｌｄ ｓｇ
型． 根据美 国石油协会 Ａ Ｉ Ａ ｒ ａ ｅ ｏ ｕ ｎｔｕｅ 规范分析确定 了平 台的环境 荷载并 进行 了荷 载组 合 ， 定结构 Ｐ （ ｍｅｉ ｎＰ ｔ ｌ ｍ Ｉｓｔｔ） ｃ ｒｅ ｉ 确
计算分 析的主要工况 ， 计算 了典 型工况下的整体结构应力 ； 并通过对平 台整体结 构应力状 态的分析 ， 出平 台应 力幅值 找
Ｒ ＡＮ／ ＮＡＳ ＲＡＮ． ｃ ｒ ｉ ｇ ｔ Ｉ ｃ ｔｒｏ ｅ ｖｒ ｎ ｎ ａ ｏ ｄ ｏ ｈ ｊｃｅ ｗ ｓｄｔｒ ｉｅ ｎ ａｉ ｓ Ｔ Ａｃ ｏ ｄ ｎ ｏ ＡＰ ｒ ｅ ｎ， ｎ ｉｏ ｍｅ ｔ ｌ ｌａ ｆ ｔ ｅ ａｋ ｔ ａ ｅ ｍ ｎｄ ａ ｄ ｖ ｒ ｕ ｉ ｉ ｅ ｏ
导管架平台
导管架平台的结构组成
由上部结构（即平台甲板）和基础结构组成。 上部结构：一般由承受作业机械（机器）和其它载荷的 上下层平台甲板和层间桁架或立柱构成。甲板上布置成套钻 采装置及辅助工具、动力装置、泥浆循环净化设备、人员的 工作、生活设施和直升飞机升降台等。平台甲板的尺寸由使 用工艺确定。
上部结构
上层平台：用 作安放井架、绞车、 钻具、生活设施和 直升飞机升降台等；
导管架平台
钢质导管架式平台通过打桩的方法固定于海底， 钢质导管架式平台 它是目前海上油田使用最广泛的一种平台。使用水深一 般小于300米，自1947年第一次被用在墨西哥湾6米水 域以来，发展十分迅速，到1978年，其工作水深达到 312米，目前世界上大于300米水深的导管架平台有7座。 其优点是可事先做成导管架形式，在岸上预制好，然后 到海上进行打桩。平台的整体性好，施工快。它的主要 缺点是抗海水腐蚀性能差。所以，有的地方，曾采用过 抗海水腐蚀性能好的铝制平台，但因造价昂贵，未能普 遍应用。
（1）提升法。主要依靠起重船进行吊装，所以受起 重船起重能力和起重高度的限制。导管架不能太重，也 不能太高。如果太重，则要将它分成几块预制，分别吊 放入海后在海上安装。这增加了海上施工的困难。安装 过程如下图所示。
提升法安装导管架示意图
（a）浮运； （b）吊放； （c）打桩； （d）上部结构安装；
下层平台：安放泥浆 泵、泥浆池、防喷器、发 电房、固井设备、仓库 等；
导管架平台的结构组成
基础结构（ 即下部结 构）。包括导管架和桩。
基础结构
导管架可事先在岸上预制好。然后，或用驳船运至目 的地，或依靠中空的浮力拖至目的地，下沉并坐在海底 上。再将桩管由导管内插入，并用打桩机打入海底一定深 度。桩支承全部荷载并固定平台位置。 桩数、长度和桩径由海底地质条件及荷载决定。 导管架立柱的直径取决于桩径，其水平支撑的层数根 据立柱长细比的要求而定。 在冰块飘流的海区，应尽量在水线区域（潮差段）减 少或不设支撑，以免冰块堆积。
导管架海上湿拖运输中的结构强度分析
- 39 -第5期导管架海上湿拖运输中的结构强度分析王衍鑫，黄山田，梁学先，魏佳广，江锦（海洋石油工程股份有限公司安装事业部， 天津 300457）[摘 要] 本文提出了一种可用于分析导管架湿拖过程中导管架强度状态的方法。
湿拖是一种风险较高但非常经济的运输方式。
为了降低运输过程中的风险，应充分考虑所有可能影响导管架强度的因素。
为了实现导管架结构强度分析，进行了水动力分析和结构分析，以获得准确的波浪力和流力。
导管架特殊附件是重点分析部位，如防沉板、群桩套筒。
本文还提出了一种特殊分析方法用于分析此种湿拖运输方案。
[关键词] 导管架；湿拖运输；结构分析作者简介：王衍鑫（1983—），男，山东淄博人，硕士学位，中级职称，主要从事海洋工程结构安装设计工作。
1 简介作为一个典型的海上平台，导管架大量应用于大陆架附近海域的石油开发。
通常导管架在陆地码头建造，然后通过运输驳船运输至目标油田。
湿拖运输很少用于导管架从建造码头运输至目标油田。
但从经济角度看，湿拖方式不需要运输驳船，也不需要任何固定方式，对短距离导管架运输来讲，是一个很好的选择。
因此，本文提出来一种湿拖方法用于评估导管架湿拖过程中的强度情况。
以下几个关键问题决定了运输过程中是否安全：（1）导管架的大部分杆件浸没在海水中。
运输过程中发生损坏或出现问题难以观察到。
（2）导管架运输过程是一个不稳定状态，很难控制其运动，如仰角和偏航角。
（3）缺乏真实的导管架湿拖工程记录。
（4）导管架的许多附属部件，如防沉板就受到波浪载荷和绝大多数拖曳载荷的受力结构。
2 方法当导管架以一定速度湿拖时，控制导管架浮动位置的稳定性非常困难。
通常情况下，导管架水平平躺方式作为一种运输摆放方式，如图1。
对于导管架的这种布置形式，导管架的控制和操作变得容易。
如果导管架浮力不足以将其保持在一个合适的浮态位置，可以通过在导管架上绑扎浮筒的方法，用于保持导管架的倾斜和纵倾。
水动力分析需要获得每个构成部分载荷，特别是波浪载荷和惯性载荷。
导管架平台管节点强度校核及影响因素分析
第48卷第1期2019年2月船海工程S H I P & O C E A N E N G I N E E R I N GVol.48 No.1Feb.2019D O I：10. 3963/j. issn. 1671-7953.2019.01.034导管架平台管节点强度校核及影响因素分析王梦颖(中海油能源发展装备技术有限公司设计研发中心，天津300452)摘要:导管架平台结构设计规范A P I R P 2A 22版后对管节点强度校核的方法和要求进行了修改，为了 使导满足新，结合工程实际情况，计算分析的厚、撑与壁厚对结果的影响，对弱化撑杆截面，及新型的、T加强分析#关键词$导管架平台;管节点;强度校核;影响因素中图分类号:U661.43文献标志码:A文章编号$1671-7953 (2019)01-0146-04作为导 结构设计中关键而又薄弱的 ，历来是设计者十分关注的 。
由于导 结构设计中大 ，简单位于同一平面内，撑之，没有隔板、加筋及的，本文主要针对简单分析。
的 分析 主有 和 分析两大类[1]。
在工程设计 泛 的是 数据为依据，结合 •分析而 的半经 公式 ，APIRP2A 针对 的分析 正是基于上述方法。
着 A P I R P 2A从 21 (2000)到 22 版（2014 &的和修订[2-]，关于 的改动很大，对 了更为严格的 。
为了探讨分析A P I R P2A22 (下22 )对 的影响，以导 其中一个 为例，研的，分析 各构 数对管的影响。
，对目前工程实际及 •的结，分析其对管节点强度的影响。
1管节点强度校核A P I R P2A22版规范对于管节点的强度分为基本承载能 和 承载能 [6]，两者 满足 。
构收稿日期$2018 -07 -25修回日期$2018 -08 -10第一作者:王梦颖（1985—），女，硕士，工程师研究方向:海洋工程结构设计意于图1。
!1基本承载能力校核基本承载能 针对导 的所有，所有 结果满足 ：$A P I R P2 A22版规范规定对于简单管节点，撑杆的轴向 能力为F T1C7s sin-(1)撑杆的弯矩容许能力为>_Q Q f!t Ta_ A V/f —-(2)式中:Fs为安全系数，静力工况F s ?1. 6,地震工况F s ? 1. 0$Q x为强度系数（与节点类型和几何 构造有关&，参见A P I RP2A22版表格7. 2 $Q/为数，Q/ = [1'i1(F C)-(FM Msb)% 1$]⑶其中:$为系数，$ = [(*)'(賢)2]01.5(4)7!为弦杆的屈服强度或0.8倍的抗拉强度，取 $此之外，22版规范针对T/Y和X型管节146，还 厚段对承载能力的影响，具体修正如下。
第6章 导管架式平台强度分析
制造工艺：采用先进的焊接工艺，确保导管架的焊接质量；采用机械加工 方法，确保导管架的精度和尺寸要求
防腐处理：对导管架进行表面处理，如喷砂、喷锌等，以提高其耐腐蚀性 能
质量检验：对导管架进行严格的质量检验，确保其符合相关标准和规范要 求
导管架制造 工艺优化： 采用先进的 制造工艺和 技术，提高 导管架的制 造质量和效 率
导管架安装 和维护方案： 制定合理的 安装和维护 方案，确保 导管架的安 全和稳定运 行
导管架的加固措施与改进建议
增加支撑结构：通过增加支撑结构，提高导管架的刚度和稳定性。
加强连接部位：对连接部位进行加强，提高其承载能力和抗疲劳性 能。 优化材料选择：选择高强度、轻质、耐腐蚀的材料，提高导管架的强 度和寿命。
安装后的检查与验收标准
检查导管架式平台的结构完整性 确认所有连接件牢固可靠 检查平台上的设备、设施是否完好 对导管架式平台进行负载测试，确保其承载能力符合设计要求
导管架式平台的维护与保养建议
定期检查与维护计划制定
定期检查内容： 检查导管架式平 台的结构、设备、 管道等是否完好 无损，确保安全 运行
施工现场布置：合理规划施工现场，设置安全警示标志和安全设施，确保 施工现场的安全和整洁。
施工前检查：对导管架式平台的结构、材料和设备进行全面检查，确保其 符合设计要求和相关标准，及时发现并处理潜在的问题。
安装过程中的安全措施与质量控制
严格遵守安全操作规程，确保施工人员安全 对导管架式平台进行全面检查，确保符合设计要求 安装过程中，应采取相应的防护措施，防止意外发生 加强质量监管，确保安装质量符合标准要求
导管架式平台 常见故障：结 构变形、设备 损坏、电气故
导管架式平台在呼吸系统介入治疗中的应用评估
导管架式平台在呼吸系统介入治疗中的应用评估引言：呼吸系统疾病是世界范围内的主要健康问题之一，包括慢性阻塞性肺病、呼吸窘迫综合征等。
针对这些疾病的介入治疗是一个重要的治疗手段。
导管架式平台作为一种新发展的技术，在呼吸系统介入治疗中展现出了巨大的潜力。
本文将对导管架式平台的应用进行评估，并讨论其在呼吸系统介入治疗中的优势和挑战。
一、导管架式平台的基本原理导管架式平台是一种通过导管架的螺旋结构支撑、定位和管理呼吸系统疾病的介入治疗工具。
它主要由导管架、支撑平台和可自由伸缩的外壳组成。
导管架通过插入患者的呼吸系统中，对病变部位进行支撑，实现疾病的治疗和管理。
二、导管架式平台在呼吸系统介入治疗中的应用优势1. 支持复杂的病变结构：导管架式平台的螺旋结构使其能够支持复杂的病变结构，如支气管狭窄、气道重塑和支气管扩张等。
这种特点使导管架式平台成为处理多种呼吸系统疾病的理想工具。
2. 个性化治疗方案：导管架式平台可根据患者的具体情况制定个性化的治疗方案。
通过调整导管架的大小和形状，可以实现对不同类型疾病的精确治疗。
3. 降低侵入性：与传统的外科手术相比，导管架式平台的介入治疗是一种较为微创的方法。
它可以降低患者的痛苦和并发症风险，并缩短住院时间。
4. 可调节和可撤回：导管架式平台可以根据患者的治疗需求进行调节和撤回。
当疾病得到有效控制后，可以通过简单的操作将导管架取出，减少对患者的不适。
三、导管架式平台在呼吸系统介入治疗中的应用挑战1. 技术要求高：导管架式平台的操作需要高度专业化的技术支持和经验。
医生需要进行专门的培训和学习，才能熟练地使用导管架式平台进行治疗。
2. 患者选择的限制：导管架式平台在治疗过程中需要插入患者的呼吸系统，因此需要患者合适的病变结构和生理状况。
有些患者可能由于其他原因无法接受导管架式平台的治疗。
3. 长期效果和并发症：尽管导管架式平台在短期内可以取得较好的治疗效果，但长期效果仍需进一步研究。
导管架式平台在心脏血液循环动力学监测中的应用评估
导管架式平台在心脏血液循环动力学监测中的应用评估心脏疾病是目前社会上常见的一种健康问题，而准确监测心脏血液循环动力学则是诊断和治疗心脏疾病的关键。
导管架式平台作为一种新兴的技术手段，广泛应用于心脏血液循环动力学监测中，提供了更准确、便捷的监测结果，有助于医生制定个性化的诊疗方案。
导管架式平台是一种通过导管将传感器放置在心脏或大血管内，以监测心脏血液循环动力学参数的技术。
与传统的非侵入式监测相比，导管架式平台能够提供实时、连续、准确的监测结果，并能够掌握更多的重要参数，如心衰指数、肺动脉压力等，帮助医生全面了解患者的心脏功能。
在心脏血液循环动力学监测中，导管架式平台具有以下几个方面的应用优势：首先，导管架式平台能够提供实时准确的心脏血液循环动力学参数。
由于采用了直接插入导管的方式，导管架式平台可以直接测量心脏和大血管内的压力和流速等指标，无需依赖模型或估计方法。
这种直接测量的方法能够更精准地反映心脏功能的变化，对于及时调整治疗方案和评估疗效具有重要意义。
其次，导管架式平台能够监测更多临床重要的指标。
心脏血液循环动力学监测中，除了传统的心率、心输出量等参数外，导管架式平台还能监测肺动脉压力、肺动脉嵌顿压、心衰指数等更多重要指标。
这些指标对于了解患者的心脏状态、危险程度和病情发展具有重要意义，能够帮助医生更好地制定个性化的治疗方案。
第三，导管架式平台具有较高的安全性和可操作性。
导管架式平台在临床应用中已经有数十年的历史，经过不断的改进和优化，已经成为一种相对安全的技术手段。
准确的插管技术和监测仪器，以及专业的护理团队的配合，能够保障患者的安全和监测结果的准确性。
当然，导管架式平台也存在一些局限性。
首先，插管操作相对侵入性较高，可能会引起并发症，如感染、出血等。
因此，在选择使用导管架式平台时，需要慎重权衡利弊，遵循适应证，确保操作安全。
其次，导管架式平台需要经过专业团队的操作和监护，对医疗资源的需求较高，特别是一些资源匮乏的地区可能难以开展。
第六章 导管架的设计-精品文档
二、分部分析计算模型 用于浅水的不太复杂的导管架结构，通常 采用简化的分析方法：把导管架与桩基在 泥面处分开，对泥面以上的导管架和泥面 以下的桩基分别建立计算模型进行计算。 泥面以上部分是具有基桩支座的空间杆系 结构，泥面以下部分是埋置于土中的桩。 基桩支座是两者的结合点。通过计算和迭 代分析，使在泥面处位移和内力相容。
e e e F [ K ] [ D ]
e e ][ T][D ] 坐标转换： [Fe][T][Fe] [D 代入得结构坐标系下的杆件刚度矩阵：
e e e [F ] [K ] [D ]
e T e [ K ] [ T ][ K ] [ T ]
4. 直接刚度法解节点位移与杆端力
二、导管架结构的设计内容
1. 导管架结构型式的设计（方案设计） 拟定初步设计方案，确定导管架尺度。对可供选择 的方案进行研究，进行经济效益评价，确定最终结 构型式。 2. 导管架腿柱直径与斜度设计 腿柱直径：主要受土质情况和基础要求的限制。一 般按以前比较成功的经验选择，按甲板支撑桁架腿 柱的要求决定。靠近水面附近构件尺度减小。 腿柱斜度：主要与土壤性质、打桩机性能和承受荷 载类型有关。综合考虑各种因素。通常设计成双斜 对称式。 3. 支撑布置设计 要求能把水平荷载传递到桩基中，并使结构成为一 个整体。尽量减少水平支撑的层数，各连接构件间 交角大于30°
第三节 导管架结程， 工程中广泛采用有限元分析方法，把结构 模拟为二维或三维框架结构，用计算机计 算结构内力和节点位移。
一、有限元方法分析导管架结构的基本概念
结构分析的基本假定 导管架结构静力分析是基于线弹性理论， 假定： （1）材料是线弹性的，单元节点力与节点位 移之间保持线性关系 （2）各单元或结构变形与整个结构尺寸相比 很小，可应用叠加原理。
海上设施测厚指南-固定导管架式平台
海上设施测厚指南—固定导管架式平台部分天津分社海工处2006年7月28日丁果林第三章规范对测厚的要求3.4 固定导管架式平台综合下列规范、规则：《海上固定平台入级与建造规范1992》中国船级社《海上固定设施安全技术规则1997》中华人民共和国船舶检验局《海上平台安全规则1984》中华人民共和国船舶检验局《浅海固定平台建造与检验规范2004》中国船级社《海上固定平台安全规则》国家经贸委固定导管架式平台的测厚要求归纳如下：固定平台每五年进行一次定期检验，每一年进行一次年度检验。
年度检验时没有特别指定测厚范围，只有在年检外观检查结构发现有可疑区域时，才进行测厚工作。
而在定期检验时，要求同时进行水下检验，应对严重腐蚀的杆件、高应力杆件以及有代表性的杆件进行测厚，而水上结构，如发现有腐蚀也应进行有代表性的测厚。
上述规范对固定导管架式平台的与测厚有关的详细要求请参见附录一。
第四章测厚位置的选择4.4 固定导管架式平台固定导管架式平台按模块结构可划分为上部组块结构和下部导管架结构两部分，另外按照水上水下所在区域又可分为大气区（水上部分）、飞溅区、全浸区三部分。
大气区结构的测厚，施工条件要求低，对测厚人员、测厚设备的要求也低，测厚工作安排也很容易。
但飞溅区和全浸区的测厚则较为困难，测厚公司要求具有水下作业的相关资质，测厚人员要求具有潜水员证书并取得水下测厚作业的证书，并且得配有水下作业所用的呼吸器、潜水服、减压舱、水下测厚仪、水下录像仪等等相关设备，施工当天的天气情况、海水能见度等要求高，测厚之前必须先清除海生物，等等。
所以在这里，分别对大气区、飞溅区、全浸区的各自测厚位置选择进行阐述。
一、大气区测厚范围为：所有甲板板（包括直升飞机甲板）；上部组块立柱、主斜支撑梁以及支撑管、主要甲板横梁以及纵桁、钻修井机底座的轨道梁等；吊机底座筒、救生艇艇架以及下面的主要支撑结构、直升飞机平台下主要支撑管、火炬臂、平台群连接栈桥的主要结构件等；导管架结构的大气区部分；可疑区域；其它高应力集中区域；以前检测发现有问题的区载；曾经修理改造过的重要区域。
导管架平台力学性能分析研究
导管架平台力学性能分析研究
肖美蛟;王海涛
【期刊名称】《低温建筑技术》
【年(卷),期】2013(035)003
【摘要】平台结构在海洋中长期承受着风、冰、浪以及地震等多种环境因素的干扰,尤其是对于服役中后期的海洋平台,及时掌握平台结构的安全状况是十分必要的.本文以某导管架式固定平台为研究对象,基于大型有限元分析软件平台,建立了导管架平台的结构模型.在此基础上进行了静力分析、冰荷载影响下的瞬态分析、模态分析、波浪荷载下的结构响应分析以及地震响应分析,并分析了平台的自振特性及随机波浪影响下的结构位移响应,得到了平台在冰荷载、波浪力作用下的受力特点以及平台的模态振动规律.分析结果显示,该平台具有较好的抗冰、抗波浪力能力,但应避免平台的低频振动和较大强度的冲击载荷,而且平台桩腿和支撑杆始终是其较为薄弱的构件.
【总页数】3页(P47-49)
【作者】肖美蛟;王海涛
【作者单位】天津大学建筑工程学院,天津300072
【正文语种】中文
【中图分类】TU476.1
【相关文献】
1.基于ABAQUS/AQUA的深水导管架平台动力分析研究
2.导管架平台在冰载荷作用下的动力响应分析研究
3.高性能纤维环氧树脂基复合材料力学性能分析研究
4.输水盾构隧道纵缝压弯力学性能分析研究
5.波斯湾中受随机波作用的某新建离岸导管架平台时域动力分析研究（英文）
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章 导管架平台强度分析
1
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
2
上节主要内容
2、半潜式平台结构强度设计谱算法
半潜式平台设计谱法的计算通常可以分为四个 部分： 1、波浪外力分析 2、波浪载荷下的空间刚架计算 3、响应函数计算 4、短期与长期统计预报
（6-6）
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
24
消去方程（6-6）中的
k 2 得：
2
m2 U 2 3 U 2 m2 9 U 2 m2 L 3 4 2 f 2x 16 2 f 2x f 2x 2
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
14
ቤተ መጻሕፍቲ ባይዱ
载荷组合要遵循这样的原则，即根据所选定的 设计环境条件，对实际有可能同时作用在平台上 的各种载荷，按其最不利的情况进行组合。但对 地震载荷，则可作为单独的环境载荷作用在平台 上，而不与其它环境载荷组合。对于同一平台的 不同设计项目(如结构的局部构件计算和总体计算 等)或不同阶段(施工阶段和使用时期)，应按实际 可能同时出现的最不利受载情况进行组合，并在 组合时必须考虑水位的影响。
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
12
当载荷对平台结构或构件的动力作用显著时，就考 虑为动力载荷，它包括： ①周期性载荷，当各种动力机械和设备的运转频率 接近结构的自振频率时，就应考虑载荷的动力放大； ②冲击性载荷，包括钻井，材料的搬运，船舶系泊 及碰撞，直升机的降落等． 2.施工载荷 施工载荷发生在平台的建造、装船、运输、下水、 安装等阶段，为临时性载荷，对于受环境条件影响的 各个施工阶段，平台的施工载荷应与环境载荷进行相 应的最不利的组合。
（6-7）
由式（6-6）得：
f 2x k1 1 U 2 L 2 2
（6-8）
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
25
求出
k1 和 L后，由式(6-5)则可得 k 3 , k 4
由式（6-5）到式（6-8）可以看出，等效桩长 L 与桩顶作用力 f 2x , m2和位移 U 2 2 有关，而等效桩的桩顶刚度系数 k1 , k3 , k4 又随作用力、位移及桩长而变化，因此等效校的桩 顶刚度短阵是一个动态矩阵，必须通达多次迭代来 求解。迭代的具体过程是：
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
3
第六章 固定式平台强度分析
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
4
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
5
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
20
设等效桩两端的作用力为 及 此时等效桩1-2的刚度方程为： 如图6-2所示：
式中
以及转角
分别为地面桩顶处的水平和垂直位移， 分别为等效桩的刚度系数。
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
21
利用式（6-1）可以写出地面桩的刚度方程：
k a 为土的弹性模量，在缺乏精确资料时，建议取下
，
列值：粘土， 7655.6kN/m2（160kips/ft2）；砂土 9091kN/m2（190kips/ft2）。其它刚度系数 k1 , k3 , k4 则一般可用梁单元的刚度公式确定：
12EI k1 3 L
4EI k3 L
6EI k4 2 L
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
15
CCS浅海固定平台规范
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
16
CCS浅海固定平台规范
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
17
二、 结构的理想化及构件应力计算
导管架结构支承于桩基上，桩基对导管架起 着支承和约束作用，因此在分析导管架平台时，必 须考虑结构—桩—土的共同作用。 在建立计算模型时；目前较常用的方法是将 导管架结构部分理想化为空间刚架，而对桩基部分 则可理想化为等效的直立桩，如图6.1所示。
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
7
导管架式平台 导管架平台用钢桩固定于海底。钢桩穿过导管 打入海底，并由若干根导管组合成导管架。导管架 先在陆地预制好后，拖运到海上安装就位，然后顺 着导管打桩，桩是打一节接一节的，最后在桩与导 管之间的环形空隙里灌入水泥浆，使桩与导管连成 一体固定于海底。这种施工方式，使海上工作量减 少。平台设于导管架的顶部，高于作业区的波高， 具体高度须视当地的海况而定，一般大约高出 4-5m， 这样可避免波浪的冲击。导管架平台的整体结构刚 性大，适用于各种土质，是目前最主要的固定式平 台。但其尺度、重量随水深增加而急骤增加，所以 在深水中的经济性较差。
k1 , k 3 , k （ 4
k 2用式（6-3）计算）。
图6.3 桩顶反力的求取
海洋平台结构与强度，2014秋季，苑博文
图6.4 等效桩长的求取
27
第六章 导管架平台强度分析
导管架平台的总刚度矩阵 Kp 根据已知外载荷，通过结构矩阵分折可求得新桩顶位移 U2i , 2i 及桩顶反力 f 2xi , m2i
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
26
(1)假定导管架为刚体，桩顶不动，根据已知 的外载荷求出桩顶的反力 f 2x , m2 如图6-3所示。
，通过桩的横向抗力 (桩土 (2)根据桩顶外力 f 2x , m 2 p y 关系)分析求得桩顶的位移 U 2 2 ，进而求得等效桩的桩长 L ，桩顶刚度系数
上节主要内容
1、半潜式平台总强度设计波计算法
• 半潜式平台的总体强度计算由于平台结构 的特殊性使计算过程相当复杂，加上选取 的工况很多，因此工作量非常大。 • 这项工作只能靠电子计算机来完成，目前 世界各国的船级社及有关的研究、生产单 位都编制了相应的计算机程序系统。概括 起来，半潜式平台总强度设计波法的计算 机程序系统可用以下流程图来表示。
（6-4）
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
23
由此，
L （6-5） k4 2 式中， I 为桩的截面惯性矩。 为了求得等效桩的长度 L
L2 k 3 k1 3
，
可以把式（6-2）展开得：
L f 2x k1U 2 k1 2 2 L L2 m2 k 1 U 2 k 1 2 2 3
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
8
导管架的运送、就位及安装
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
9
本章主要内容
6.1 导管架平台强度的静力分析 6.2 导管架平台强度的动力分析 6.3 导管架平台地震反应分析 6.4 导管架平台在运输、下水及安装过程中 的受力分析 6.5 混凝土重力式平台强度分析
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
13
3.载荷组合 平台应按对结构产生最严重影响的载荷条件进行设 计，载荷条件包括工作环境条件和极端环境条件，及 其与相应的固定载荷和活载荷的组合。在结构强度分 析时，至少应计算下列四种载荷组合工况： (1)设计工作环境条件与平台上的固定载荷和相应最 大活载荷的组合； (2)设计工作环境条件与平台上的固定载荷和相应最 小活载荷的组合； (3)设计极端环境条件与平台上的固定载荷和相应最 大活载荷的组合； (4)设计极端环境条件与平台上的固定载荷和相应最 小活载荷的组合。
第六章 导管架平台强度分析
28
图6.5 等效桩桩顶刚度系数计算的实例
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
29
桩的直径，1 1.219m 壁厚 t1 2.54cm（1in），打 入深度为60.96m（200ft），海底土质为粘土。导 t2 管架的垂直构件的直径 2 =1.2199m(4ft)，壁厚 =3.810cm（1.5in）。水平和对角线构件的直径 3 =0.8096m(2ft)，壁厚 t 3 =1.27cm（0.5in）。
6
固定式平台包括钢质导管架平台与混凝土重力 式平台。 它的总体强度分析包括静力分析和动力分析， 建立的模型应与实际结构等效，并需要考虑结构 与周围介质之间的相互作用，在计算内力时通常 采用三维计算模型。 钢质导管架的强度分析，目的就是使结构在设 计使用寿命内，能够满足环境条件的要求，并能 承受工作载荷和环境载荷的作用。
海洋平台结构与强度，2014秋季，苑博文
第六章 导管架平台强度分析
