浅水导管架平台下沉式防沉板结构设计
导管架平台课程设计

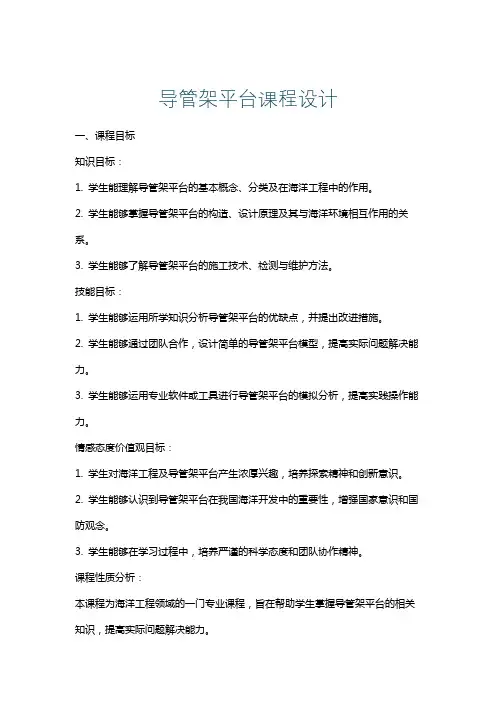

导管架平台课程设计一、课程目标知识目标：1. 学生能理解导管架平台的基本概念、分类及在海洋工程中的作用。
2. 学生能够掌握导管架平台的构造、设计原理及其与海洋环境相互作用的关系。
3. 学生能够了解导管架平台的施工技术、检测与维护方法。
技能目标：1. 学生能够运用所学知识分析导管架平台的优缺点，并提出改进措施。
2. 学生能够通过团队合作，设计简单的导管架平台模型，提高实际问题解决能力。
3. 学生能够运用专业软件或工具进行导管架平台的模拟分析，提高实践操作能力。
情感态度价值观目标：1. 学生对海洋工程及导管架平台产生浓厚兴趣，培养探索精神和创新意识。
2. 学生能够认识到导管架平台在我国海洋开发中的重要性，增强国家意识和国防观念。
3. 学生能够在学习过程中，培养严谨的科学态度和团队协作精神。
课程性质分析：本课程为海洋工程领域的一门专业课程，旨在帮助学生掌握导管架平台的相关知识，提高实际问题解决能力。
学生特点分析：高二年级学生具备一定的物理、数学基础，思维活跃，求知欲强，具备一定的自主学习能力和团队合作精神。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力。
2. 创设情境，激发学生兴趣，引导学生主动探究和思考。
3. 注重培养学生的创新意识和团队协作精神，提高综合素质。
二、教学内容1. 导管架平台基本概念与分类：介绍导管架平台的基础知识，包括定义、分类、应用场景等，参考课本第二章第一节。
2. 导管架平台构造与设计原理：详细讲解导管架平台的构造、设计原理及主要性能参数，以课本第二章第二节为核心内容。
3. 导管架平台与海洋环境相互作用：分析导管架平台在海洋环境中的稳定性、耐久性等，结合课本第二章第三节。
4. 导管架平台施工技术：介绍导管架平台的施工流程、关键技术及注意事项，以课本第二章第四节为基础。
5. 导管架平台检测与维护：讲解导管架平台的检测方法、维护措施及故障处理，参考课本第二章第五节。
