矿灯维修培训教程

矿灯维修工作培训讲义

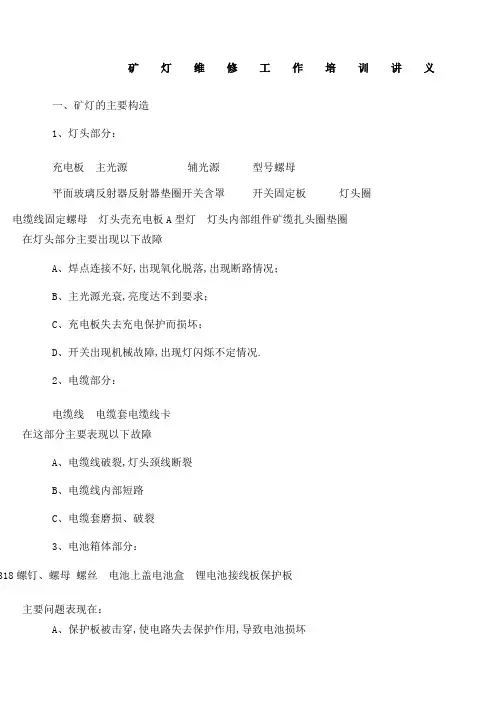

一、矿灯的主要构造

1、灯头部分：

充电板主光源辅光源型号螺母

平面玻璃反射器反射器垫圈开关（含罩）开关固定板

灯头圈

电缆线固定螺母灯头壳充电板（A型灯）灯头内部组件矿缆扎头圈垫圈

在灯头部分主要出现以下故障

A、焊点连接不好，出现氧化脱落，出现断路情况；

B、主光源光衰，亮度达不到要求；

C、充电板失去充电保护而损坏；

D、开关出现机械故障，出现灯闪烁不定情况。

2、电缆部分：

电缆线电缆套电缆线卡

在这部分主要表现以下故障

A、电缆线破裂，灯头颈线断裂

B、电缆线内部短路

C、电缆套磨损、破裂

3、电池箱体部分：

M3*18螺钉、螺母螺丝电池上盖电池盒锂电池接线板保护板

主要问题表现在：

A、保护板被击穿，使电路失去保护作用，导致电池损坏

B、保护板保护，导致矿灯不亮

C、电池连接线脱落，造成断路

D、电池损坏，无法正常工作。

二、矿灯的使用说明

1、锂电矿灯的充电架一般不作特殊要求（采用配套的智能充电架效果更佳），

可使用传统的充电架，充电范围在5—7V，6V左右为宜。

2、首次使用要将灯进行彻底的放电，充足12小时后使用。

3、连续长时间不使用，在间隔一定的时间（10天左右）应进行充放电一次，以保证电池的寿命。

4、矿灯应存放在阴凉、干燥、洁净的环境中，禁止放入水中或者火中，禁止爆晒（容易造成短路，从而烧坏电池，导致矿灯损坏）

5、非指定维护人员禁止拆卸矿灯，严禁在井下拆卸，禁止拆除保护板进行充、放电（拆卸后使矿灯失去保护作用，矿灯恒定充电电流为750mA,放电电流为220mA，拆除后容易损坏电池及光源）

6、矿灯房维修人员在进行维护时，应做到仔细、认真，在更换易损件时要认真，注意电池的极性问题，防止人为的损坏元件（特别是主光源，我们的主光源采用的是LED的，由于人体大多带有静电，绝对禁止用手触摸光源的金属部分，LED光源目前还没有办法克服静电击穿的难题。光源击穿后会缩短寿命，甚至直接报废，在更换光源时必须使用专用工具，恒温电烙铁应调在400度左右，将烙铁接地，对以前充电板上有的杂物进行清理，在光源底部涂上适量的导热膏，并使其能紧密的接触，左手大拇指用力压住光源顶部，右手用烙铁进行焊接，焊接时间不能过长（不超过2秒为宜）以免损坏光源。

7、矿灯房维修人员应进行统一的培训，掌握技术后才能更好的开展维修工作。

三、矿灯参数

额定电压 3.7V 电池电压（无明显损坏现象） 3.2V放电完成—4.25V充电完成

额定容量 4.5Ah 点灯时间＞16h

光源温度50℃灯重0.75㎏

充电电流750mA均由恒流保护板控制

充电电流220mA

点灯时间=容量/放电电流

照度300—2000

四、维修中要注意的几个问题

1、正确更换主光源

2、注意更换保护板时极性问题

3、注意更换电池的极性问题，更换新电池后要先激活电池，（将保护板短接一下，可以激活电池，也可以放到充电器上进行充电，同样可以激活电池）

4、注意连接线有裸露的地方一定要用防水胶带进行密封处理。

5、注意检查各处螺钉是否拧紧，有松动的地方也会出现矿灯不亮，或者闪烁不定。

6、在维修中要注重体会，掌握更多的技巧。

五、常用维修工具及其功能

1、数字万用表

主要功用：A、电路的通断情况

B、检查电池电压

C、检查电路电流值是否正常

2、恒温电烙铁：

主要功用：

A、焊接电子元件

B、保证焊接温度在380—420之间

C、接地可以消除静电，减少光源的认为损坏

3、0.8mm焊锡丝

主要功用：好、快的焊接元件，避免人为损坏4、镊子

主要功用：便于更换主、辅光源

5、便捷式充电器

主

要功用：A、检测电路故障点

B、检查电池是否充电

6、散热硅脂：散热，保证主光源的使用寿命

7、开关封口胶：防止开关进水、灰，在更换开关后必须使用

8、另外还有焊锡膏、梅花起子、平口钳、尖嘴钳、电工刀、矿灯专用螺丝刀等

六、常见故障及其大致检修方法

1、矿灯主光源亮、辅光源不亮、正常充电

判断故障点：连接线脱落、辅光源损坏

检修办法：A、用万用表检测电路是否有断路，如有说明是连接线脱落。

B、第一步没有问题，更换辅光源，要注意极性问题。

2、故障现象：主光源不亮、辅光源亮、能正常充电

判断故障点：主光源损坏、电池损坏、连接线脱落

检修办法：A、将矿灯充在便捷式充电器上，短接主光源电源，看主光

是否亮，不亮即为主光源损坏。

B、短接亮，说明故障在电池或者连接线脱落，先用万用表检测是否有断路的

情况，如没有断路，则多半在于电池损坏。

C、打开电池壳，检测电池电压是否在3.2V—4.25V之间，找出故障点解决

后灯即可恢复正常。

3、矿灯不亮，能正常充放电（在充电器上）

线路故障：主辅光源损坏、电池损坏、电缆线断路

检修办法：A、在充电器上检测灯头是否完好，如不亮说明故障在光源损坏或内部线路有脱落（检测方法同2A）

B、用万用表检测电缆线是否有断路，如有就更换电缆线

C、检测电池电压，参照第二中故障现象进行。

4、矿灯不亮，不能正常充放电

线路故障：充电线路板、保护板、主辅光源、电缆线断路

检修办法：A、将矿灯充在便携式充电器上，短接主光源电源，看主光源是否亮，如果不亮，更换光源，打开电池壳检测电缆是否有短路，电缆正常则短接保护板，如果能够正常充电，说明故障在于保护板损坏；如仍然不能正常充电，则故障点在于充电板损坏，直接更换即可。

B、检查电池电压，看电池是否损坏，检测的步骤是灯头组件是否损坏—电

缆线是否断路—保护板是否保护（或损坏）—充电板是否损坏—接线板是否导通
