水工隧洞回填灌浆单元工程质量评定表模板
水工隧洞回填灌浆单元工程质量评定表
△灌浆压力
应符合设计要求
7
△抬动变形
应不超过设计规定值
8
封孔
应符合设计要求
9
△灌浆记录
齐全、清晰、准确
各 孔 质 量 评 定
本单元工程内共有 孔，其中优良 孔，优良率为%
单元工程效果检查
评 定 意 见
单元工程质量等级
本单元灌浆孔全部合格，其中优良孔占%，单元工程效果检查
施
工
单
位
建监
设理
单
位
水工隧洞回填灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
检验日期
年 月 日
项
次
检 查 项目
质 量 标 准
各 孔 检 测 结 果
1
2
3
4
5
6
7
8
9
10
1
钻
孔
孔序
应符合设计要求
2
孔位
应符合设计要求
3
孔径
≥38mm
4
孔深
进入岩石10c结束标准
应符合规范或设计要求

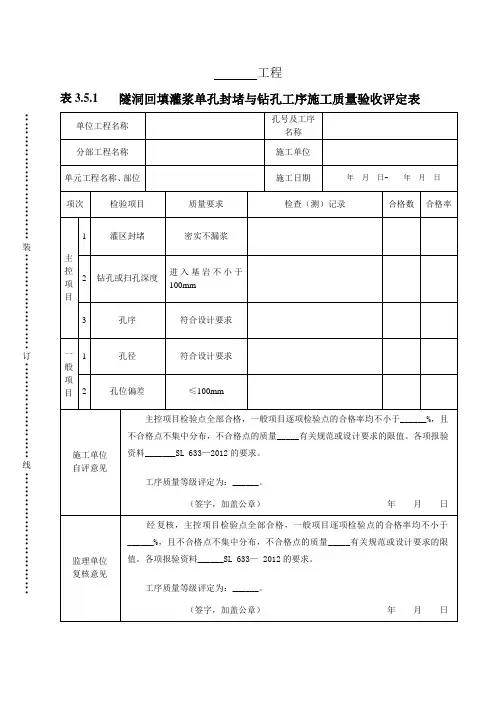

表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
单位工程名称
孔号及工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日~年月日
项次
检验项目
质量要求
检查（测）记录
合格数
合格率
主控
项目
1
灌区封堵
密实不漏浆
2
钻孔或扫孔深度
进入基岩不小于100mm
3
孔序
符合设计要求
一般
项目
1
孔径符合设计要求2 Nhomakorabea孔位偏差
经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于______%，且不合格点不集中分布，不合格点的质量_____有关规范或设计要求的限值。各项报验资料______SL 633— 2012的要求。
工序质量等级评定为：______。
（签字，加盖公章）年月日
≤100mm
施工单位
自评意见
主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于______%，且不合格点不集中分布，不合格点的质量_____有关规范或设计要求的限值。各项报验资料_______SL 633—2012的要求。
工序质量等级评定为：______。
（签字，加盖公章）年月日
监理单位
复核意见
灌浆工程单元工程施工质量验收评定表
灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表 (2)
单位工程名称
孔（桩、槽）号及工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日～年月日
项次
检验项目
质量要求
检查（Байду номын сангаас）记录
合格数
合格率
主控项目
1
灌区封堵
密实不漏浆
2
钻孔或扫孔深度
进入基岩不小于100mm
3
孔序
符合设计要求
一般项目
1
孔径
符合设计要求
2
孔位偏差
≤lOOmm
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率不低于＿＿%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核评定意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率不低于＿＿%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日

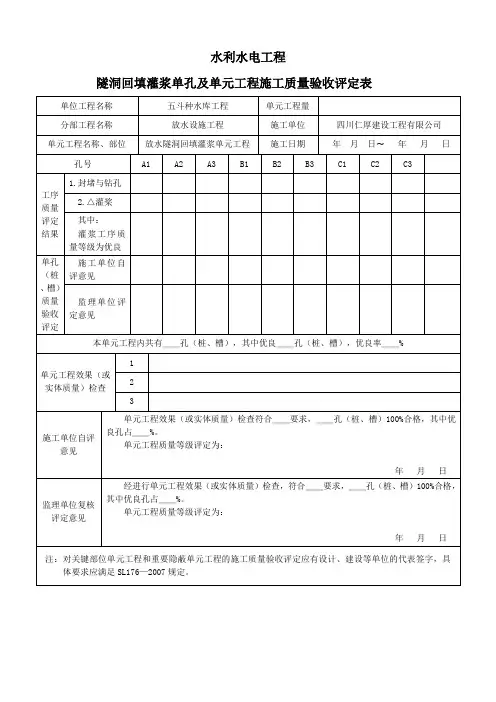

回填灌浆1
隧洞回填灌浆单孔及单元工程施工质量验收评定表
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表。

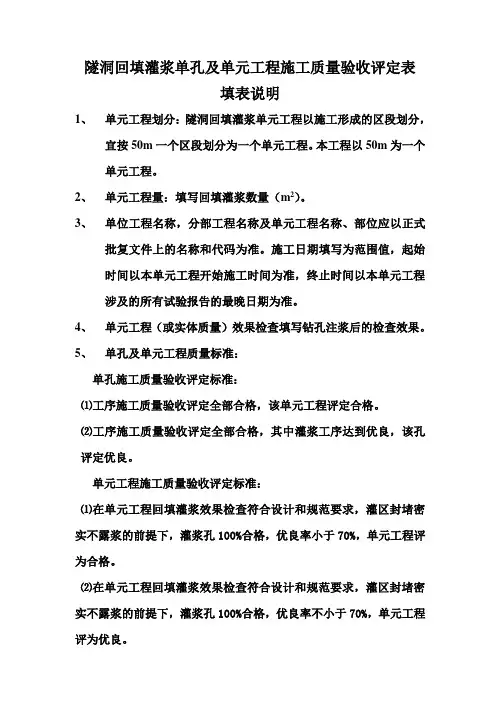

隧洞回填灌浆单元工程质量评定表填表说明
隧洞回填灌浆单孔及单元工程施工质量验收评定表
填表说明
1、单元工程划分：隧洞回填灌浆单元工程以施工形成的区段划分，
宜按50m一个区段划分为一个单元工程。
本工程以50m为一个
单元工程。
2、单元工程量：填写回填灌浆数量（m2）。
3、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。
施工日期填写为范围值，起始
时间以本单元工程开始施工时间为准，终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。
4、单元工程（或实体质量）效果检查填写钻孔注浆后的检查效果。
5、单孔及单元工程质量标准：
单孔施工质量验收评定标准：
⑴工序施工质量验收评定全部合格，该单元工程评定合格。
⑵工序施工质量验收评定全部合格，其中灌浆工序达到优良，该孔评定优良。
单元工程施工质量验收评定标准：
⑴在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率小于70%，单元工程评为合格。
⑵在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率不小于70%，单元工程评为优良。
表1.10 水工隧洞回填灌浆单元工程质量评定表填表说明 2
表1.10填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：以施工确定的区、段划分。
2、单元工程量：灌浆孔总长度（m）。
3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施
工记录，监理要认真检查。
4、检查项目项次1、2、5~8的质量标准有“设计要求”的，本例
直接将设计具体要求或规范名称、编号填写在相应栏内。
5、各孔检测结果：每个孔共有12个检查项目，每项检查结果用
符号表示：以“√”表示符合质量标准，以“0”表示基本符
合质量标准，“×”表示不符合质量标准。
6、各孔质量评定：各孔质量等级用符号表示：以“√”表示优良，
以“0”表示合格，“×”表示不合格。
质量标准：在主要检查项目全部符合质量标准前提下，一般检
查项目也符合质量标准的孔评为优良孔；一般检查项目基本符
合质量标准孔评为合格孔。
7、单元工程效果检查：水工隧洞回填灌浆质量检查在该部位灌浆
结束7d后进行，检查孔应布置在脱空较大、串浆孔集中以及
灌浆情况异常的部位，其数量为灌浆孔数的5%，检查方法可
采用钻孔注浆法：局孔内注入水灰比2：1的浆液，在规定压
力下，初始10min内注入量不超过10L为合格，不超过5L为
优良。
8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良孔占70%及以上，且单元效果检查优良，则评为“优良”；若优良孔数达不到70%，或单元效果检查只评为合格，则本单元评为“合格”。
水利水电工程灌浆工序施工质量验收评定表
单位工程名称
工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
项次
检验项目
质量标准
检查记录
合格数
合格率
主控项目
1
排气管管口压力或灌浆压力
符合设计要求
2
浆液浓度变换及结束标准
符合设计要求
3
排气管出浆密度
两根排气管均应出浆，其出浆密度均大于1.5g/Cm³
4
灌浆记录
接缝灌浆施工全过程各项指标均应详细记录，原始记录应真实、齐全、完整。记录人、检验人等相关责任人均应签字并注明时间
一般项目
1
灌浆过程中接缝张开度变化
符合设计要求
2
灌衆中有无串漏
应无串漏。或虽稍有串漏，但经处理后，不影响灌浆质量
3
灌浆中浆质量
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率＿＿%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率＿＿%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日
回填灌浆1质量评定
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔
工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表。
4.灌浆单元工程质量等级评定表
灌浆作业申报（许可签证）表
承包人：中铁四局集团双江口水电站项目经理部合同编号：SJK-SG-2008-009NO：
单位工程名称
分部工程名称
单元工程名称、编码
计划作业时段
申报作业类型
□开挖边坡预灌浆□地下洞室回填灌浆□地下洞室围岩固结灌浆
□基岩回结灌浆□
施工依据
主要钻灌参数
□灌浆方式：□灌浆方法：
□灌浆压力：□浆液开灌水灰比：
施工
准备
工作
检查
பைடு நூலகம்记录
序
检查内容
承建单位自检
监理机构抽查
1
设计文件、施工技术措施计划交底，作业技术工人经培训合格
2
灌浆作业与工艺试验完成并报经批准
3
灌浆施工机具的性能、数量、完好率满足施工质量和施工进度要求
4
钻孔、管路埋设作业等前置工序质量检验合格
监理
机构
审签
记录
□同意按计划进行本次灌浆作业
□完成作业技术工人培训后重新申报
□补充、增加灌浆机具后重新申报
□完成钻孔作业等前置工序质量检验后重新申报
□完成灌浆材料质量捡验后重新申报
□
监理机构：长江勘测规划设计研究院大渡河双江口水电站前期工程监理部
审签人：
审签日期：年月日
注2：各孔质量评定用符号表示，“○”表示“优良”；“√”表示“合格”“×”表示“不合格”。
钻孔作业申报（许可签证）表
承包人：中铁四局集团双江口水电站项目经理部合同编号：SJK-SG-2008-009NO：
单位工程名称
分部工程名称
单元工程、编码
隧洞回填灌浆单孔及单元工程施工质量验收评定表填表说明
隧洞回填灌浆单孔及单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于钻孔回填灌浆施工法，预埋管路灌浆施工法可参照执行。
2.单元工程划分：以施工形成的区段划分，宜按50m—个区段划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4.本单元工程单孔施工工序分为灌浆区（段）封堵与钻孔和灌浆2个工序，其中灌浆工序为主要工序。
本表是在表3.
5.1、表3.5.2工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.隧洞回填灌浆单孔施工质量验收评定标准。
（1）合格标准：工序施工质量验收评定全部合格。
（2）优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7.隧洞回填灌浆单元工程施工质量验收评定标准。
（1）合格标准：在单元工程回填灌浆效果检查符合设计和规范要求，灌浆封堵密实不漏浆的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合SL633—2012的要求。
（2）优良标准：在单元工程回填灌浆效果检查符合设计和规范要求，灌浆封堵密实不漏浆的前提下，灌浆孔100%合格，优良率不小于70%；各项报验资料应符合SL633—2012的要求。
8.灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用钻孔注浆试验等方法进行。
回填灌浆评定表 样表
1.孔深 2.灌浆次序 主 控 3.灌浆压力 项 4.浆液浓度 目 5.结束标准 6.施工记录 1.孔位偏差 一 2.孔径 般 项 3.中断处理 目 4.封孔
穿过脱空区或进入岩石10cm 分X序施工 XMPa I序XX II序XX 在设计压力下注入率不大于 1L/min后继续灌注10min 齐全、准确、清晰 允许偏差≤XXcm（任意方向） ≥XXmm 无中断或虽有中断，但处理及 时，经检查分析，基本不影响 灌浆质量 符合设计要求 各孔质量评定
本单元工程共有回填灌浆孔 XX 个，灌浆效果检查符 合设计要求，各个回填灌浆孔全部达到合格标准，其 中优良孔占 XX %
施工单位 年 月 日
监理工程师 年 月 日
ห้องสมุดไป่ตู้
12.5
I
0.3
√ √ √
3 50
√ √ ○
本单元工程内共有回填灌浆孔 X个，全部合格，其中优良孔 X 个，优良率 X % 检查孔注浆试验结果：布置 X个检查孔，向检查孔内注入水灰比为2：1的水泥浆，压力 单元工程效果检查 XMPa，初始10min内注浆量分别为XX、XX、XX、XXL,符合规范规定（规范规定初始10min内注 浆量不大于10L为合格） 评 定 意 见 单元工程质量等级
XXXX电站工程
通过钻孔进行回填灌浆工程单元工程质量评定表
承建单位：XXXX标项目部 单位工程名称及编码 XXXX设施（之间加两个空格） 分部工程名称及编码 单元工程名称及编码 XXXX洞室段（之间加两个空 格） 水工隧洞回填灌浆 （换行） XXXX 单元工程量 检验日期 工程部位 合同编号：XXXX号 （留空手写）XXXXm² 手写没下划线 第XX单元（换行） XXXX 各孔检测结果（孔号） 项 类 检查项目 质量标准
表1.10 水工隧洞回填灌浆单元工程质量评定表填表说明
表1.10填表说明
填表时必须遵守“填表基本规那么”，并符合以下要求:
1、单元工程划分：以施工确定的区、段划分。
3、 填表依据：本表依据各孔施工记录填写，施工单位务必做好施 工记
录，监理要认真检查。
4、 检查工程项次1、2、5~8的质量标准有“设计要求”的，本例
直接将设计具体要求或规范名称、编号填写在相应栏内。
5、 各孔检测结果：每个孔共有12个检查工程，每项检查结果用 符号
表示：以“表示符合质量标准，以“0”表示基本符合质量标准，“义”表示不符合质量标准。
6、 各孔质量评定：各孔质量等级用符号表示：以“ J ”表示优良, 以
“0”表示合格，“X”表示不合格。
质量标准：在主要检查工程全部符合质量标准前提下，一般检 查工程也符合质量标准的孔评为优良孔；一般检查工程基本符 合质量标准孔评为合格孔。
单元工程效果检查：水工隧洞回填灌浆质量检查在该部位灌浆
结束7d 后进行，检查孔应布置在脱空较大、串浆孔集中以及 灌浆情况异常的部位，其数量为灌浆孔数的5%,检查方法可 采用钻孔注浆法：局孔内注入水灰比2： 1的浆液，在规定压 力下，初始lOmin 内注入量不超过10L 为合格，不超过5L 为优良。
8、 单元工程质量标准：在本单元灌浆孔全部合格的前提下，假设优 良2、 单元工程量：灌浆孔总长度（m ）。
7、
7、
孔占70%及以上，且单元效果检查优良，那么评为“优良”；假设优良孔数达不到70%,或单元效果检查只评为合格，那么本单元评为“合格”。
