水工隧洞回填灌浆单元工程质量评定表填表说明
水工隧洞回填灌浆单元工程质量评定表
△灌浆压力
应符合设计要求
7
△抬动变形
应不超过设计规定值
8
封孔
应符合设计要求
9
△灌浆记录
齐全、清晰、准确
各 孔 质 量 评 定
本单元工程内共有 孔，其中优良 孔，优良率为%
单元工程效果检查
评 定 意 见
单元工程质量等级
本单元灌浆孔全部合格，其中优良孔占%，单元工程效果检查
施
工
单
位
建监
设理
单
位
水工隧洞回填灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
检验日期
年 月 日
项
次
检 查 项目
质 量 标 准
各 孔 检 测 结 果
1
2
3
4
5
6
7
8
9
10
1
钻
孔
孔序
应符合设计要求
2
孔位
应符合设计要求
3
孔径
≥38mm
4
孔深
进入岩石10c结束标准
应符合规范或设计要求
灌浆工程质评表及填表说明剖析
3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。
检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。
压水试验在该部位灌浆结束14天后进行。
检查孔位采取岩芯，计算获得率并加以描述。
252水利水电工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日孔号 1 2 3 4 5 6 7 8 9 …工序质量评定结果1．钻孔2．灌浆其中：灌浆工序质量等级为优良单孔质量验收评定施工单位自评意见监理单位评定意见本单元工程内共有孔（桩、槽），其中优良孔（桩、槽），优良率％单元工程效果（或实体质量）检查1 2 3施工单位自评意见单元工程效果（或实体质量）检查符合要求，孔（桩、槽）100％合格，其中优良孔占％单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核评定意见经进行单元工程效果（或实体质量）检查，符合要求，孔（桩、槽）100％合格，其中优良孔占％单元工程质量等级评定为：（签字，加盖公章）年月日注：1.对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176—2007规定。
精品灌浆工程质评表及填表说明
3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。
检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。
压水试验在该部位灌浆结束14天后进行。
检查孔位采取岩芯，计算获得率并加以描述。
252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
水利水电工程施工质量评定表填表说明与示例
岩石边坡开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。
岩石地基开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。
岩石洞挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。
软基和岸坡开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号注：“ ”为超挖，“ ”为欠挖。
基础面或混凝土施工缝处理工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土模板工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土钢筋工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土止水、伸缩缝工序质量评定表工程名称： 合同编号：承建单位： 文件编号：基础排水单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土浇筑工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土预制构件安装单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土坝坝体接缝灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：岩石地基帷幕灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：项次 ，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
岩石地基固结灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：水工隧洞回填灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：高压喷射灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土预制构件质量评定表工程名称： 合同编号：承建单位： 文件编号：锚喷支护锚杆、钢筋网工序质量评定表 工程名称： 合同编号：锚喷支护喷射混凝土质量工序评定表工程名称： 合同编号：承建单位： 文件编号由承建单位呈报四份，验收后监理部留二份，返承建单位二份。

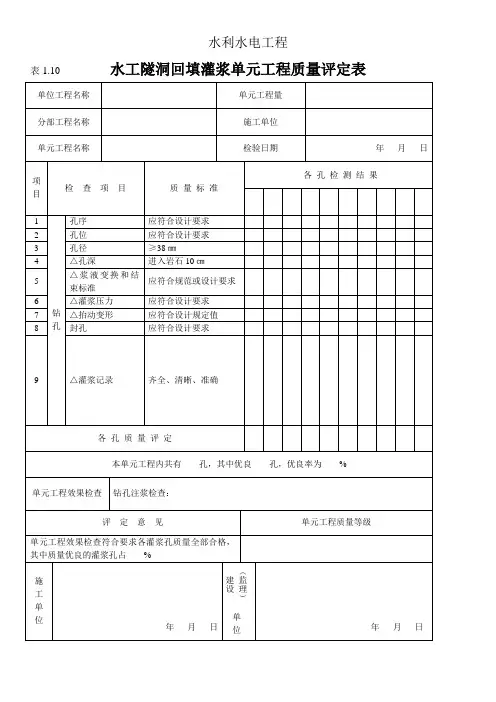

表1.10 水工隧洞回填灌浆单元工程质量评定表
△抬动变形
应符合设计规定值
8
封孔
应符合设计要求
9
△灌浆记录
齐全、清晰、准确
各孔质量评定
本单元工程内共有孔，其中优良孔，优良率为%
单元工程效果检查
钻孔注浆检查：
评定意见
单元工程质量等级
单元工程效果检查符合要求各灌浆孔质量全部合格，其中质量优良的灌浆孔占%
施
工
单
位
年月日
（监理）
建设
年月日
单
位
水利水电工程
表1.10水工隧洞回填灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称
检验日期
年月日
项目
检查项目
质量标准
各孔检测结果
1
钻
孔
孔序
应符合设计要求
2
孔位
应符合设计要求
3
孔径
≥38㎜
4
△孔深
进入岩石10㎝
5
△浆液变换和结束标准
应符合规范或设计要求
6
△灌浆压力
பைடு நூலகம்应符合设计要求
水利水电土石方工程单元工程施工质量评定表实例及填表说明
. 水利水电土石方工程单元工程施工质量评定表实例及填表说明前言为了进一步加强水利水电工程施工质量管理，统一单元工程施工质量验收评定标准，规范工程质量评定工作，水利部于2012年9月以[2012]第57号公布了《水利水电工程单元工程施工质量验收评定标准》（SL631～637-2012）（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、提防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。
《新标准》替代了原《水利水电基本建设工程单元工程质量等级评定标准（试行）》（SDJ249.1～6-88）和《水利水电基本建设工程单元工程质量等级评定标准（七）-碾压式土石坝和浆砌石坝》（SL38-92）、《提防工程施工质量评定与验收规程（试行）（SL239-1999）》。
自《新标准》实施以来，部分省（自治区、直辖市）根据《新标准》的要求，并结合工程实际情况，编写了水利水电工程施工质量评定表及填表说明。
松辽水利委员会水利工程建设管理站为了推动《新标准》的贯彻落实，提升质量管理人员对《新标准》的理解和执行，组织辽宁省、吉林省、黑龙江省、内蒙古自治区水利工程质量监督中心站，大连市、赤峰市水利工程质量监督站，辽西北工程建设管理局等大型工程参建单位的专家收集整理了不同类型工程的实际案例，编写了《水利水电工程单元工程施工质量验收评定表实例及填表说明》（以下简称《实例及说明》）。
《实例及说明》旨在结合实际高程案例，对《新标准》作出了具体的诠释，为工程建设的各参建方和工程质量监督人员提供帮助和指导。
《实例及说明》对应《新标准》（SL631～637-2012），分为7册。
本书为其中之一，全书分为三部分，共计148个表格。
第一部分为土石方工程单元工程验收评定表，共104个表格，其中样表52个表格，实例52个表格；第二部分为施工质量评定备查表，共39个样表；第三部分为单位、分部工程质量评定通用表，共5个样表。
《水利水电工程单元工程质量评定表》填表基本规则
《水利水电工程单元工程质量评定表》有关要求浙江省水利水电工程质量与安全监督管理中心佘春勇根据《水利基本建设项目（工程）档案资料管理规定》，工程竣工验收后，《水利水电工程单元工程质量评定表》归档长期保存。
该表填写应遵守以下规则：一、基本规则1、单元（工序）工程完工后，应及时评定及质量等级，并按现场检验结果，如实填写《评定表》。
现场检验应遵守随机取样原则。
2、填写应使用钢笔，蓝色或黑色墨水填写，不得使用圆珠笔、铅笔。
3、百分比应表示为小数点后保留一位。
如恰为整数，则小数点后以0表示。
例：95.0%。
4、需改错时，将错误用斜线划掉，再在其右上方填写正确文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。
5、质量标准中，凡有“符合设计要求者”，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求者”，应标出所执行的规范名称及编号。
6、设计值按施工图填写。
实测值填写实际检测数据，而不是偏差值。
当实测数据多时，可填写实测组数、实测值范围（最小值~最大值）、合格数。
二、外观质量评定规则1、单位工程外观质量评定的各项质量标准，由项目法人组织监理、设计、施工等单位在主体工程开工初期根据本工程特点（等级及使用情况等）共同研究提出，报省中心站确认后执行。
2、参加外观质量评定组的人员，必须具有工程师及以上技术职称。
评定组人数不应少于5人，大型工程不宜少于7人。
3、外观质量现场检验评定，评定组应进行全面检查。
水工建筑物为抽测25%，且各项不少于10点。
房屋建筑安装工程为有代表性的自然间抽查10%，且应包括附属房间及厅道。
三、水工建筑物单元工程质量评定表检测要求1、检测项目中，总检测点数不得少于20点（钢筋检测总点数不少于50个）；检测总点数70%及以上符合质量标准评为合格，检测总点数90%及以上符合质量标准评为优良。
2、砼单元工程中，工序质量应全部合格，其中优良工序达50%及以上，且主要工序全部优良。
灌浆工程质评表及填表说明34103870
3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。
检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。
压水试验在该部位灌浆结束14天后进行。
检查孔位采取岩芯，计算获得率并加以描述。
水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
2019最新水利水电工程单元工程施工质量验收评定表及填表说明
填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《评定表》作为档案资料长期保存。
因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。
（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。
数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片刮等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。
隧洞回填灌浆单元工程质量评定表填表说明
隧洞回填灌浆单孔及单元工程施工质量验收评定表
填表说明
1、单元工程划分：隧洞回填灌浆单元工程以施工形成的区段划分，
宜按50m一个区段划分为一个单元工程。
本工程以50m为一个
单元工程。
2、单元工程量：填写回填灌浆数量（m2）。
3、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。
施工日期填写为范围值，起始
时间以本单元工程开始施工时间为准，终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。
4、单元工程（或实体质量）效果检查填写钻孔注浆后的检查效果。
5、单孔及单元工程质量标准：
单孔施工质量验收评定标准：
⑴工序施工质量验收评定全部合格，该单元工程评定合格。
⑵工序施工质量验收评定全部合格，其中灌浆工序达到优良，该孔评定优良。
单元工程施工质量验收评定标准：
⑴在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率小于70%，单元工程评为合格。
⑵在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率不小于70%，单元工程评为优良。
水利水电工程单元工程施工质量验收评定表及填表说明(修正完成)2016-6-25
11．当遇有选择项目（项次）时，如钢筋的连接方式、预埋件的结构型式等不发生的项目 （项次），在检查记录栏划“/”。
12．凡检验项目的“质量要求”栏中为“符合设计要求”者，应填写设计要求的具体设计 指标，检查项目应注明设计要求的具体内容，如内容较多可简要说明；凡检验项目的“质量要 求”栏中为“符合规范要求”者，应填写出所执行的规范名称和编号、条款。“质量要求”栏 中的“设计要求”，包括设计单位的设计文件，也包括经监理批准的施工方案、设备技术文件 等有关要求。
本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、 合同文件和有关标准规定，对相关内容作适当的增减。在工程项目中，如有 SL 631~SL 639 标 准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位， 根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按 照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表 尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。永久性房屋、专用 公路、铁路等非水利工程建设项目的施工质量验收评定按相关行业.标准执行。
孙献忠
李振连
吴春良
时振彬
江
张全喜
张英军
张忠生
京
永利
庞晓岚
胡伟
胡忙全
袁金枫
徐永田
郭炜
玮
张全喜
韩
刘金山
齐
李信
李
余少林
宋新
张颖
林
费凯
贺
涂雍
水利工程的质量评定
水利工程的质量评定一、表岩石洞室开挖单元工程质量评定表填表说明1、单元工程划分：砼衬砌部位按设计分缝确定的块划分；锚喷支护部位按一次锚喷区划分；不砌部位，可按施工检查验收区划分。
2、单元工程量：填写开挖方量。
3、检查项目中的地质弱面处理，应附上设计要求。
洞室轴线项质量标准栏应标明规范名称及编号，例如:《水工建筑物地下开挖工程技术规范》SDJ212-83。
检验记录栏不能只填“符合设计规范或要求”。
4、检测项目分“无结构要求或无配筋”和“有结构要求或有配筋”两类，属于哪一类填相应的栏。
除平整度项外，其余均应按施工图填设计值及其单位。
5、检测数量：按横断面或纵断面进行检测，一般应不少于两个断面，总检测点数不少于20个；局部突出或凹陷部位应增设检测点。
6、单元工程质量标准：在检查项目符合质量标准的前提下，检测总点数中有70%及其以上符合标准，即评为“合格”，检测总点数中有90%及其以上符合质量标准的，即评为“优良”。
二、表软基和岸坡开挖单元工程质量评定表填表说明1、单元工程量：填写开挖方量及开挖面积。
2、检查项目中的2、4、5、7项应附上设计要求说明。
填写不下可另附页。
如本例第2项设计要求为r≥/cm3。
检查数量：按50~100m正方形检查网进行取样，局部可加密至15~20m。
3、检测项目分“无结构要求或无配筋”和“有结构要求或有配筋”两类，属于哪一类填相应的栏。
除平整度项外，其余均应按施工图填设计值及其单位。
4、检测数量：200m2以内，总检测点数不少于20个；200m2以上不少于30个；5、评定意见：“一般检查项目”后面的空格填“符合质量标准”或“基本符合质量标准”，视一般检查项目“检查记录”而定。
6、单元工程质量标准：在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70%及其以上符合标准，即评为“合格”。
若一般检查项目符合质量标准，并且检测总点数中有90%及其以上符合质量标准的，即评为“优良”。
《水利水电工程施工质量验收评定表及填表说明》
13．检验（检查、检测）记录应真实、准确，检测结果中的数据为终检数据，并在施工单位自评意见栏中由终检负责人签字。检测结果可以是实测值，也可以是偏差值，填写偏差值时必须附实测记录。
14．对于主控项目中的检查项目，检查结果应完全符合质量要求，其检验点的合格率按100%计。
对于一般项目中的检查项目，检查结果若基本符合质量要求，其检验点的合格率按70%计；检查结果若符合质量要求，其检验点的合格率按90%计。
表2.13外部变形观测设施引张线安装单元工程施工质量验收评定表填表要求268
表2.14外部变形观测设施视准线安装单元工程施工质量验收评定表填表要求270
表2.15外部变形观测设施激光准直安装单元工程施工质量验收评定表填表要求272
3地基处理与基础工程
地基处理与基础工程填表说明275
表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表填表要求277
表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表填表要求283
表3.3覆盖层循环钻灌法地基灌浆单孔及单元工程施工质量验收评定表填表要求289
隧洞回填灌浆单孔及单元工程施工质量验收评定表填表说明
隧洞回填灌浆单孔及单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于钻孔回填灌浆施工法，预埋管路灌浆施工法可参照执行。
2.单元工程划分：以施工形成的区段划分，宜按50m—个区段划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4.本单元工程单孔施工工序分为灌浆区（段）封堵与钻孔和灌浆2个工序，其中灌浆工序为主要工序。
本表是在表3.
5.1、表3.5.2工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.隧洞回填灌浆单孔施工质量验收评定标准。
（1）合格标准：工序施工质量验收评定全部合格。
（2）优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7.隧洞回填灌浆单元工程施工质量验收评定标准。
（1）合格标准：在单元工程回填灌浆效果检查符合设计和规范要求，灌浆封堵密实不漏浆的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合SL633—2012的要求。
（2）优良标准：在单元工程回填灌浆效果检查符合设计和规范要求，灌浆封堵密实不漏浆的前提下，灌浆孔100%合格，优良率不小于70%；各项报验资料应符合SL633—2012的要求。
8.灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用钻孔注浆试验等方法进行。
水利水电工程施工质量评定表填表说明与示例
岩石边坡开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。
岩石地基开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。
岩石洞挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。
软基和岸坡开挖单元工程质量评定表工程名称：合同编号：承建单位： 文件编号注：“ ”为超挖，“ ”为欠挖。
基础面或混凝土施工缝处理工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土模板工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土钢筋工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土止水、伸缩缝工序质量评定表工程名称： 合同编号：承建单位： 文件编号：基础排水单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土浇筑工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土预制构件安装单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土坝坝体接缝灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：岩石地基帷幕灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：项次 ，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
岩石地基固结灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：水工隧洞回填灌浆单元工程质量评定表工程名称： 合同编号：承建单位：文件编号：高压喷射灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土预制构件质量评定表工程名称： 合同编号：承建单位： 文件编号：锚喷支护锚杆、钢筋网工序质量评定表工程名称：合同编号：承建单位：锚喷支护喷射混凝土质量工序评定表工程名称： 合同编号：承建单位： 文件编号由承建单位呈报四份，验收后监理部留二份，返承建单位二份。
水利水电工程施工质量验收评定表及填表说明(2016版)
水利水电工程施工质量验收评定表及填表说明水利水电建设管理与质量安全中心二〇一三年十月填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《评定表》作为档案资料长期保存。
因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。
（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。
数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片刮等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
《水利水电工程单元工程质量评定表》填表基本规则
《水利水电工程单元工程质量评定表》有关要求浙江省水利水电工程质量与安全监督管理中心佘春勇根据《水利基本建设项目（工程)档案资料管理规定》,工程竣工验收后,《水利水电工程单元工程质量评定表》归档长期保存。
该表填写应遵守以下规则：一、基本规则1、单元（工序)工程完工后,应及时评定及质量等级，并按现场检验结果，如实填写《评定表》。
现场检验应遵守随机取样原则。
2、填写应使用钢笔，蓝色或黑色墨水填写，不得使用圆珠笔、铅笔。
3、百分比应表示为小数点后保留一位.如恰为整数，则小数点后以0表示。
例：95.0％。
4、需改错时，将错误用斜线划掉，再在其右上方填写正确文字(或数字)，禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法.5、质量标准中，凡有“符合设计要求者”，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求者”,应标出所执行的规范名称及编号.6、设计值按施工图填写。
实测值填写实际检测数据,而不是偏差值。
当实测数据多时,可填写实测组数、实测值范围（最小值~最大值）、合格数。
二、外观质量评定规则1、单位工程外观质量评定的各项质量标准，由项目法人组织监理、设计、施工等单位在主体工程开工初期根据本工程特点(等级及使用情况等）共同研究提出，报省中心站确认后执行。
2、参加外观质量评定组的人员，必须具有工程师及以上技术职称。
评定组人数不应少于5人，大型工程不宜少于7人.3、外观质量现场检验评定，评定组应进行全面检查。
水工建筑物为抽测25％,且各项不少于10点。
房屋建筑安装工程为有代表性的自然间抽查10％，且应包括附属房间及厅道.三、水工建筑物单元工程质量评定表检测要求1、检测项目中，总检测点数不得少于20点（钢筋检测总点数不少于50个）；检测总点数70%及以上符合质量标准评为合格,检测总点数90%及以上符合质量标准评为优良。
2、砼单元工程中，工序质量应全部合格，其中优良工序达50%及以上,且主要工序全部优良。
表1.10 水工隧洞回填灌浆单元工程质量评定表填表说明
表1.10填表说明
填表时必须遵守“填表基本规那么”，并符合以下要求:
1、单元工程划分：以施工确定的区、段划分。
3、 填表依据：本表依据各孔施工记录填写，施工单位务必做好施 工记
录，监理要认真检查。
4、 检查工程项次1、2、5~8的质量标准有“设计要求”的，本例
直接将设计具体要求或规范名称、编号填写在相应栏内。
5、 各孔检测结果：每个孔共有12个检查工程，每项检查结果用 符号
表示：以“表示符合质量标准，以“0”表示基本符合质量标准，“义”表示不符合质量标准。
6、 各孔质量评定：各孔质量等级用符号表示：以“ J ”表示优良, 以
“0”表示合格，“X”表示不合格。
质量标准：在主要检查工程全部符合质量标准前提下，一般检 查工程也符合质量标准的孔评为优良孔；一般检查工程基本符 合质量标准孔评为合格孔。
单元工程效果检查：水工隧洞回填灌浆质量检查在该部位灌浆
结束7d 后进行，检查孔应布置在脱空较大、串浆孔集中以及 灌浆情况异常的部位，其数量为灌浆孔数的5%,检查方法可 采用钻孔注浆法：局孔内注入水灰比2： 1的浆液，在规定压 力下，初始lOmin 内注入量不超过10L 为合格，不超过5L 为优良。
8、 单元工程质量标准：在本单元灌浆孔全部合格的前提下，假设优 良2、 单元工程量：灌浆孔总长度（m ）。
7、
7、
孔占70%及以上，且单元效果检查优良，那么评为“优良”；假设优良孔数达不到70%,或单元效果检查只评为合格，那么本单元评为“合格”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合质量标准，“X”表示不符合质量标准。
6、各孔质量评定：各孔质量等级用符号表示：以“"”表示优良， 以“0”表示合格，“X”表示不合格。
质量标准：在主要检查项目全部符合质量标准前提下，一般检 查项 目也符合质量标准的孔评为优良孔；一般检查项目基本符 合质量标 准孔评为合格孔。
表
填表时必须遵守“填表基本规则” ，并符合以下要求：
1、单元工程划分：以施工确定的区、段划分。
2、单元工程量：灌浆孔总长度（m）。
3、填表依据：本表依据，监理要认真检查。
4、检查项目项次1、2、5~8的质量标准有“设计要求”的，本例
直接将设计具体要求或规范名称、编号填写在相应栏内。
7、单元工程效果检查：水工隧洞回填灌浆质量检查在该部位灌浆 结束7d后进行，检查孔应布置在脱空较大、串浆孔集中以及 灌浆情况异常的部位，其数量为灌浆孔数的5%，检查方法可 采用钻孔注浆 法：局孔内注入水灰比2：1的浆液，在规定压 力下，初始10min内注入量不超过10L为合格，不超过5L为 优良。
8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良孔占70%及以上，且单元效果检查优良，则评为“优良” ；若优良孔数达不到70%， 或单元效果检查只评为合格， 则本单元评为“合格”。
