凝汽器胶球清洗系统简要操作说明

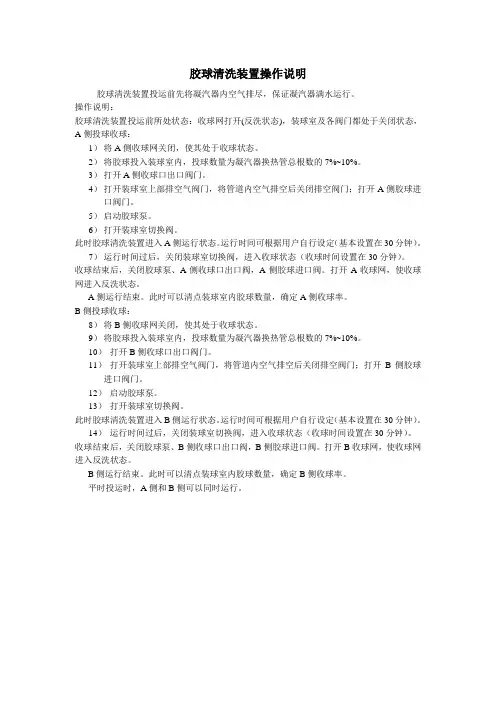

胶球清洗装置操作说明
胶球清洗装置操作说明胶球清洗装置投运前先将凝汽器内空气排尽，保证凝汽器满水运行。
操作说明：胶球清洗装置投运前所处状态：收球网打开(反洗状态)，装球室及各阀门都处于关闭状态，A侧投球收球：1）将A侧收球网关闭，使其处于收球状态。
2）将胶球投入装球室内，投球数量为凝汽器换热管总根数的7%~10%。
3）打开A侧收球口出口阀门。
4）打开装球室上部排空气阀门，将管道内空气排空后关闭排空阀门；打开A侧胶球进口阀门。
5）启动胶球泵。
6）打开装球室切换阀。
此时胶球清洗装置进入A侧运行状态。
运行时间可根据用户自行设定（基本设置在30分钟）。
7）运行时间过后，关闭装球室切换阀，进入收球状态（收球时间设置在30分钟）。
收球结束后，关闭胶球泵、A侧收球口出口阀，A侧胶球进口阀。
打开A收球网，使收球网进入反洗状态。
A侧运行结束。
此时可以清点装球室内胶球数量，确定A侧收球率。
B侧投球收球：8）将B侧收球网关闭，使其处于收球状态。
9）将胶球投入装球室内，投球数量为凝汽器换热管总根数的7%~10%。
10）打开B侧收球口出口阀门。
11）打开装球室上部排空气阀门，将管道内空气排空后关闭排空阀门；打开B侧胶球进口阀门。
12）启动胶球泵。
13）打开装球室切换阀。
此时胶球清洗装置进入B侧运行状态。
运行时间可根据用户自行设定（基本设置在30分钟）。
14）运行时间过后，关闭装球室切换阀，进入收球状态（收球时间设置在30分钟）。
收球结束后，关闭胶球泵、B侧收球口出口阀，B侧胶球进口阀。
打开B收球网，使收球网进入反洗状态。
B侧运行结束。
此时可以清点装球室内胶球数量，确定B侧收球率。
平时投运时，A侧和B侧可以同时运行。
胶球清洗系统装置操作说明书
胶球清洗系统装置安装、操作及运行维护说明书兰州宏祥电力技术开发有限责任公司2005年10月地址：兰州·东岗·嘉峪关南路38# 电话：8650380 8672277 邮政编码：730020目录一、系统简介二、系统安装要求三、系统操作说明四、系统故障分析五、系统检修维护一、系统简介我公司生产的凝汽器胶球清洗装置，适用于50～600MW汽轮机发电机组，胶球清洗装置主要由胶球泵、收球网、装球室、电控柜以及附属件等设备组成。
其工作原理是：胶球泵启动，借助水流的作用将直径大于冷凝管内径的海绵胶球挤进凝汽器冷凝管，经收球网收球再进入装球室。
通过这一过程，胶球对冷凝管进行清洗，维持冷凝管内壁清洁，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。
胶球清洗装置系统图二、系统安装要求1、胶球泵与收球网收球管接口位置2、胶球泵收球管接口位置性能图图2 最佳性能接口方式图3 一般性能接口方式3、管道弯头形式4、胶球泵安装注意事项（1）安装检查安装前应检查泵和电机有无损伤，检查紧固件紧固情况。
管道重量不应加在水泵上，以免使泵变形。
安装时必须拧紧地脚螺栓。
安装后拨动电机风叶，叶轮应无摩擦声或卡死现象。
（2）启动点动电机，检查转向，从电机叶轮侧看，应为顺时针方向。
关闭出口管路上的阀门和压力表。
启动电机，并开启压力表，待转速正常后，慢慢打开出口管路阀门到所需流量。
（注意：不能长时间在阀门关闭的情况下运转。
）（3）停车慢慢关闭出口阀门，关闭压力表，停止电动机。
长期停车时，应将泵卸下，清理重装，妥善保管。
三、系统操作说明1、系统操作说明根据双叶推拉护翼式胶球清洗系统的工艺要求，控制系统有手动、自动和定时三种操作方式。
（1）在手动操作方式下可执行每台设备的独立运行。
主要在系统调试、设备检修、处理事故时使用。
（2）在自动操作方式下，按照清洗工艺流程由PLC控制各台设备自动运行，设有就地控制和远程控制系统。
胶球清洗装置操作说明
胶球清洗装置操作说明一、引言胶球是体育运动中常见的器材，经常需要进行清洗以保持其卫生和使用寿命。
为了提高清洗效率和便捷性，我们开发了胶球清洗装置，本文档将详细介绍该装置的操作步骤和注意事项。
二、胶球清洗装置简介胶球清洗装置是一种专门用于清洗胶球的设备，采用先进的清洗技术和材料，可以快速、彻底地清洗各种类型的胶球。
该装置具有以下特点：1. 方便使用：操作简单，清洗效果显著。
2. 高效节能：采用节能设计，功耗低，清洗效率高。
3. 耐用可靠：采用耐腐蚀材料制作，具有较长的使用寿命。
4. 环保健康：使用环保清洁剂，无污染，对人体无害。
三、操作步骤1. 准备工作：a. 确保胶球清洗装置处于稳定的工作状态。
b. 检查清洗装置内部是否有其他杂物或污垢，如有，请清理干净。
c. 将清洗装置插好电源并打开电源开关。
2. 放置胶球：a. 将待清洗的胶球放入胶球清洗装置的清洗槽中。
b. 注意不要将超过清洗槽容量的胶球放入，避免影响清洗效果。
3. 添加清洁剂：a. 按照清洗装置的说明书，选择合适的清洁剂，并按照说明书的要求添加适量的清洁剂到清洗槽中。
b. 注意不要加入过量的清洁剂，以免影响清洗效果和设备寿命。
4. 开始清洗：a. 关闭清洗槽盖，确保密封良好。
b. 打开清洗装置的清洗开关，开始清洗过程。
c. 清洗时间一般为10-15分钟，可根据实际情况进行调整。
5. 清洗结束：a. 清洗时间到达设定值后，关闭清洗开关。
b. 打开清洗槽盖，将清洗好的胶球取出，并用清水冲洗干净。
四、注意事项1. 请在平稳的工作台面上使用清洗装置，确保设备的稳定性和安全性。
2. 在清洗装置操作过程中，不要随意触碰设备内部的电线和零部件，以免造成安全事故。
3. 使用清洁剂时，请按照说明书的要求使用，不要随意混合不同的清洁剂，以免产生有害物质。
4. 清洗装置在清洗过程中会产生一定的噪音，请确保操作环境安静，避免对他人和自己造成干扰。
5. 清洗装置长时间未使用，请拔掉电源插头，以免电器元件受损。
凝汽器清洗胶球装置安全操作及保养规程
凝汽器清洗胶球装置安全操作及保养规程前言凝汽器清洗胶球装置，简称凝汽器球机，是电站常用的一种清洗凝汽器的工具。
使用凝汽器球机可以有效地解决凝汽器内部胶体的清洗问题，提高电站的稳定性和安全性。
然而，在使用凝汽器球机的过程中，必须遵守一定的安全操作及保养规程，以确保人员和设备的安全。
本文将详细介绍凝汽器清洗胶球装置的安全操作及保养规程，以提高电站工作人员的安全意识和工作效率。
安全操作规程1.现场勘察在使用凝汽器球机之前，必须对现场进行勘察，确定凝汽器的实际情况和可行性。
勘察时，应注意以下事项：现场是否具备安全条件；运行中的电站运行状况；凝汽器放水/收水的情况等。
勘察结果应由技术人员审核后再进行下一步操作。
2.空载试运行在进行清洗操作之前，必须进行空载试运行，确认凝汽器球机的运行状态是否正常，以及是否存在异响、异味、温度过高等异常状况。
同时，也可以通过空载试运行的方式进行设备调校，以达到最佳清洗效果。
3.设备调整凝汽器球机使用前，应根据凝汽器的大小、形状及污垢的性质，对设备进行合理的调整。
在操作时，应保持设备的平稳运行状态，防止因调整不当造成的设备故障或事故。
4.操作要点在进行操作时，应按照顺序进行，确保操作流程正确无误。
具体操作步骤如下：•开启凝汽器球机电源，使清洗球旋转；•将清洗球送入凝汽器内，旋转清洗；•按照指定时间或清洗效果来控制操作时间；•在清洗结束后，应将清洗球及时取出，关机，进行下一步操作。
5.安全注意事项在操作过程中，应严格遵守以下安全注意事项：•操作前，必须进行安全检查，确保设备与人员安全；•操作者应穿戴正确的防护用品，如手套、防护镜、防护服等；•禁止将手伸入清洗球中或直接触摸清洗球；•禁止在操作过程中随意改变清洗球的运行方向和速度；•清洗时，清洗球应紧贴凝汽器内壁，确保清洗效果最佳；•操作结束后，应将设备清洗干净，妥善保管。
保养规程1.设备保管在使用完毕后，应将凝汽器球机放置在干燥、通风、避光的场所内，并做好防锈措施。
凝汽器胶球清洗
14.
停运胶球泵。
15.
关闭侧胶球泵入口门，关闭侧胶球室出口门。
16.
打开装球室放气门。打开装球室放水门，将装球室水放净。
17.
打开装球室手孔，取出胶球。不合格胶球立即清除。
18.
将胶球室进出口管道分球室挡板至侧运行位置。
操作记事
热 机 操 作 票
操作任务
承上页
顺序
操作内容
操作时间
6.
将胶球室进出口管道分球室挡板至侧运行位置。
7.
打开侧胶球室出口门,胶球室内空气排净后关闭放空气门。
8.
打开侧胶球泵进口门。
9.
启动胶球泵，打开胶球泵出口门。
10.
将胶球室收球网打至清洗位置，连续清洗1小时。
11.
关闭凝汽器侧出水电动门至截流。
12.
将胶球室收球网转至收球位置，收球20分钟。
13.
6、回收过程：为增大胶球回收率，将卡在凝汽器不锈钢管胶球收回，回收时，应启动备用循环水泵运行不少于20分钟，提高循环水压力。
参加分析人员
主持人：监护人：操作人：
注：
1.该风险分析记录必须与现场的重大操作相对应（重大操作必须进行风险分析）
2.主持人由值长担任，操作人、监护人进行分析后签名执行
3.对风险分析内容由监护人负责进行落实。
防范措施：
1、胶球要求：选用直径符合管径要求胶球，无破损、充分在水中浸泡48小时。
2、收球网要求：收球网打至收球位，收球网完好无破损，与循环水管道接触严密
3、胶球清洗系统：所投运侧管道、阀门无死角，无导致卡球缺陷，未投运侧阀们关闭严密
4、胶球泵：胶球泵运行后，出口压力应大于凝汽器进水压力
冷凝器胶球自动清洗装置安全操作规定
冷凝器胶球自动清洗装置安全操作规定背景随着空调、冰箱等电器设备的普及，冷凝器胶球自动清洗装置的使用也越来越广泛。
该装置可以实现冷凝器自动清洗，避免了人工清洗的困难和不安全因素。
但该装置必须严格按照安全操作规范使用，以免发生安全事故。
为了保障使用人员的生命财产安全，制定本安全操作规定，以规范冷凝器胶球自动清洗装置的使用。
一、使用前的准备工作1.阅读并熟记冷凝器胶球自动清洗装置的操作说明书；2.掌握装置的结构和工作原理；3.安装清洗装置的工作区域必须保持良好的通风条件，保持空气的流通；4.随时检查清洗装置的电线和电缆是否完好，确保接地正常；5.检查清洗装置的每一个部件（如：倾斜保护、温度控制等）是否工作正常；6.检查清洗液品质是否达到所需标准。
二、使用过程中的注意事项1.操作过程中必须按照装置操作说明书操作；2.开始清洗前，必须先关闭与清洗装置相关的电源开关，并确保有人员在场控制开关，防止误操作造成安全事故；3.清洗过程中严禁用任何物品接近和触碰清洗装置内部，防止发生意外伤害；4.任何时候都不得将手插入设备内部或者在紧急停机之后打开设备；5.定期检查清洗装置的各个部位，如：排水口、清洗剂仓等地方是否结垢、堵塞，及时处理；6.禁止在设备运行过程中随意停止，必须经过正常的关机程序；7.禁止将清洗剂和冷凝器内的其他物质混合使用，否则会对设备造成损坏；8.避免正常情况下，长时间连续地运行，建议能设置定时短时间运行。
三、清洗后的处理1.清洗结束后，应及时冲洗清洗液，并排放完全后方可结束清洗程序；2.清洗完毕后，关闭所有设备电源开关，及时清理好设备工作区域和周围环境，保持通风、干燥、整洁；3.如果需要清洗液的回收利用，则必须经过专门处理，不能直接排放到环境中。
四、安全事项1.操作过程中，严禁在装置周围燃放烟花爆竹等危险物品；2.安全设施出现故障，必须立即停机并通知维修人员；3.倘若在操作中发现新的问题或异常情况，应及时进行紧急停机，并通知维修人员。
凝汽器胶球自动清洗装置程控电气柜安装操作说明书
凝汽器胶球自动清洗装置程控电气柜安装操作
说明书
XX热电技改工程专用
正式资料
XX电力设备有限公司
地址：
电话：
传真：
邮编：
网址：
程控柜使用说明书
1、程控柜用户工作范围：
（1）提供20KW、380V AC三相三线电源至程控柜内。
（2）负责现场（管道与设备）的仪表、执行机、阀门等的安装及接线。
（3）负责各执行机的连接线缆，由现场引至程控柜内。
（4）负责程控柜接地极的安装（按常规）接电厂安全地。
（5）其它参见胶球清洗系统电气原理图及配电系统接线图。
2、成套供货内容：
（1）控制柜1台
（2）配套电气控制系统1台
（3）可编程序控制器1套
Siemens S7系列
3、操作及维护说明：
（1）本清洗装置是由PLC自动控制的，当凝汽器铜管需要清洗时，PLC通过人工清洗指令按钮PB101、PB201（预先由用户设置的），依次开启或关闭相应执行机及胶球泵，完成一次清洗过程，各执行机动作开关状态指示在操作按钮上。
（2）通过编程修改可改变自动清洗时间。
（3）通过转换主令开关可以实现手动清洗或自动清洗。
（4）操作步骤：
当程控柜安装调试完，确定无问题后，投入电源，按相应侧启动
-1-
按钮PB101或PB201，PLC按要求完成一次清洗过程。
PB102、PB202为每侧停止按钮。
注意：
本胶球系统两侧共用一套胶球清洗，因此每次只能清洗一侧，手动操作分配器及球阀时应分清相应侧。
-2-
-4-
-5-。
冷凝器胶球自动清洗装置使用方法
冷凝器胶球自动清洗装置应用于水冷空调系统除垢的设备，使用方法如下:初次使用1、根据冷凝器换热管内径和数量将清洗胶球投入发球器内。
胶球尺寸：如换热管内壁是光滑管，清洗胶球湿态直径比换热管内径大1mm左右；如换热管内壁是内螺纹管，清洗胶球湿态直径比换热管内径相等，数量都为换热管数量的25-30﹪左右。
2、先将胶球放入水中，手用力将胶球细孔中的空气挤出，使胶球吸足水，使胶球沉入水底（略重于水），然后打开上视镜，将胶球放入发球器内，将视镜装好。
（合格的胶球应该是吸足水后在水中下沉，比重略大于水。
）3、打开发球和收球管路上DN50球阀，让冷却循环水进入发球器，打开发球器排气阀和水泵的排气旋塞直至出水后关闭。
发球和收球管路上DN50球阀必须开到zui大位置。
正常使用1、设定每天清洗次数和清洗时间。
清洗次数在1到6次之间预先设定，出厂设定为2次，清洗时间有2挡：⑴水泵启动30秒，然后停泵1分钟，然后再启动30秒；⑵水泵运作60秒，然后停泵1分钟，然后再启动60秒。
以上水泵启动、停止、启动为1次清洗循环。
（详见 LNQ-2智能控制器使用说明书）。
2、启动清洗装置的水泵，胶球从发球器内随水流进入冷凝器冷却水进水管路，然后跟随冷却水进入冷凝器内，在冷却水流的推动下，胶球进入换热管内，对换热管进行清洗，出换热管后胶球进入收球器内，胶球被收球器隔网拦下，胶球从收球器网再回到发球器，完成一次清洗全过程。
发球和收球管路上DN50球阀必须开到最zui位置。
3、如有压差控制，冷凝器进出水压差达到5米水柱时，清洗装置会启动进行1次清洗循环。
4、如有小温差控制，温差达到设定值时，清洗装置会启动进行1次清洗循环。
（详见小温度控制器使用说明书）更换胶球：关闭发球和收球管路上2个DN50球阀，打开上下视镜，待胶球全部从下视镜流出后，装好下视镜，从上视镜将胶球放入发球器内，将视镜装好。
警示：长期停用本设备必须把胶球取出，不然胶球长期失水变硬会堵塞冷凝管,或粘连在收球网上。
胶球清洗系统操作规程
胶球清洗系统操作规程基本位：胶球停泵，收球网运行位（关），集球阀集球位（关），每次投球前，系统必须出于基本位。
一手动方式（选择开关位置于“0”位）投运1．关闭装球室前后阀门，打开装球室顶盖，放入胶球，关闭顶盖。
打开装球室前后阀门。
放尽装球室内空气。
2．按“F7”按钮，启动胶球循环泵。
3．按“K6”按钮打开集球阀。
此时系统运行正常清洗，如果停止清洗则停运：1．按“K4按钮”，关闭集球阀。
2．60分钟后，停胶球循环泵按“F7”按钮。
3．按“F5”将收球阀打开反洗。
二自动方式（将选择开关量于“1”位）1．关闭装球室前后阀门，打开装球室顶盖，放入胶球，关闭顶盖，打开装球室前后阀门，放尽装球室内空气。
2．按“K2”按钮，启动胶球清洗系统。
系统按程序正常清洗如要停运则停运。
1．按“K10”按钮，系统将自动收球，停泵。
F1 收球网停F3 收球网运行位（关）F5 收球网反洗位（开）F7 胶球泵启/停K4 集球阀集球位（关）K5 集球阀停K6 集球阀运行位（开）K2 系统启动K10 系统停止密码AD462Dp limit valune 压值限值Catch ban backwash scree 收球反洗值压差达到比值时，系统收球1小时，然后网板打开，反洗15min在关闭。
Excesseit high 压差过高压差达到比值，网板立即打开反洗并报警。
Ball catch time 收球时间Screes bachwash time 15min 网板反洗时间上海电力建设启动调整试验所。
凝汽器胶球清洗流程
凝汽器胶球清洗流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!凝汽器胶球清洗流程。
1. 准备工作。
确认凝汽器各进出口阀门状态是否正常。
胶球清洗及二次滤网维护说明书
凝汽器胶球清洗及二次滤网安装、使用、维护说明书系统作用避免在凝汽器冷却水管内沉积脏物和水垢，使凝汽器作为热交换器具有恒定的传热系数，避免管内微生物的生长，消除腐蚀，有助于在凝汽器管路内表面形成一层保护膜，减少热损失。
所以称为胶球清洗系统（Tube Cleaning System）。
二次滤网系统则用于过滤掉循环冷却水中有效直径大于滤网孔径的杂物，保持水质清洁，避免冷却水管被堵塞,并为胶球清洗系统提供良好的运行环境。
工作过程为了清洗凝汽器冷凝管路，将弹性胶球喷射到主冷却水管入口，随冷却水流均分布于入口水室通过凝汽器冷凝管后进行循环。
直径略大于冷凝管内径的胶球通过管路时擦洗管路，并在冷却水出口处的滤网处从冷却水中分离出来，然后用胶球循环泵抽出，胶球通过装球器后再经过循环管道重新进入主冷却水管道中。
为了对胶球清洗系统的操作，就地安装了程控柜，并通过模拟操作屏对整套系统的设备进行运行操作。
二次滤网装置安装在循环水入口，随循环水进入的有效直径大于滤网孔径的杂物便被拦截在滤网网片上，滤网电动蝶阀启动后，当排污门打开时，由于压力差的作用杂物便随排污管排到系统外部或排到循环水入口管。
1.胶球清洗系统说明1.1清洗胶球冷却水管的清洗是通过多微孔的弹性胶球来完成的,这些胶球浸水后的尺寸稍大于管路内径。
被水浸湿的胶球的密度大约为1，这使得胶球在水室中有较好的分布，相应地，冷却水管的清洗也比较均匀。
在选择清洗胶球时，要考虑如下两个主要方面：①凝汽器的有效清洗需要有一个保证清洗胶球通过冷却管路的实际压力降。
②针对冷凝管路不清洁的因素选择胶球的硬度和胶球超过管路内径的尺寸。
在每次清洗操作中，应选择最佳的胶球，要定期地对胶球进行目视检查，每周至少一次。
如果在定期检查中，发现有特殊情况，必须采取一定措施。
例如：由于胶球磨损增加，在较短的时间内，胶球成为雪茄形的，这表明冷却水管内表面的硬度增大，有可能是由于碳酸钙和其他的硬质沉淀物所引起的。
胶球装置操作手册
凝汽器胶球清洗系统操作说明手动操作●装球（或换球）①切断系统电源，关闭装球器的进口球阀和出口球阀；②打开装球器放气阀排气，打开装球器放水阀放水；③打开装球器顶盖，将胶球置于装球器内，数量为凝汽器单侧冷却管数量的7～13%；④盖紧装球器顶盖，打开系统全部手动球阀。
●清洗凝汽器①打开程控柜电源；②手／自动切换：将转换开关置于“手动”位置,同时相应的指示灯亮(红)；③置收球网于收球位置：按收球网“收球”按钮，收球网置收球位后，“收球”指示灯亮(红)；④启动胶球泵：按胶球泵“开泵”按钮，胶球泵运行后，“开泵”指示灯亮(红)；⑤开切换阀：按切换阀“开阀”按钮，切换阀开到位后，“开阀”指示灯亮（红）。
至此，系统进入“清洗状态”，模拟屏上的“清洗”状态指示灯亮(红)。
●收球当清洗完成后,则进行收球过程操作。
①关切换阀：按切换阀“关阀”按钮，切换阀关到位后，“关阀”指示灯亮(绿)，“收球”状态指示灯亮(红)，收球开始。
其他按钮不可按动。
②关胶球泵：待收球30分钟后，按胶球泵“停泵”按钮，系统停止运行；③根据循环水的干净程度，目测判断胶球直径小于冷却管内径后换球，一般2～3周换一次。
特别提示：在系统处于“清洗”和“收球”状态时，切记保证收球网处于“收球”位置（收球指示灯亮），否则胶球会随循环水流排出。
●反洗确认系统收球结束后，进行反洗过程操作（根据水质情况可定期进行）。
①停胶球泵：按胶球泵“停泵”按钮，胶球泵停止后，“停泵”指示灯亮(绿)；②置收球网于反洗位置：按收球网“反洗”按钮，收球网置反洗位后，“反洗”指标灯亮(绿)。
至此，胶球清洗的全过程进行完毕，下次运行，重复以上操作即可。
程控运行①初始状态：胶球泵处于停止状态，切换阀处于关闭状态，系统中手动阀处于全开位置；②自动投入：检查胶洗系统满足初始状态条件后，将胶球清洗手/自动二位选择开关置于“自动”位置，同时相应的指示灯亮（红）。
系统投入自动后，将按照设计程序，自动完成清洗，收球，反洗全部过程，并且按设定时间自动循环运行（具体时间设定根据实际运行要求而定）。
胶球清洗装置操作规程
胶球清洗装置操作规程一、胶球清洗装置操作规程（一）胶球清洗装置是什么胶球清洗装置啊，就像是给设备做清洁的小助手呢。
它主要是用来清洗那些容易脏污、结垢的设备部件的，比如说冷凝器之类的。
这东西可重要啦，如果不清洗干净，设备的效率就会大打折扣，就像人要是好久不洗澡，浑身不舒服还没精神一样。
（二）操作前的准备1. 检查胶球要看看胶球是不是完好无损的，有没有破损或者变形的情况。
要是胶球都坏了，那还怎么清洗呀，就好比扫地用的扫帚都散架了，肯定扫不干净地啦。
而且要确保胶球的数量是足够的，缺了几个可不行哦。
2. 检查装置检查胶球清洗装置的各个部件，像管道有没有堵塞，阀门是不是能正常开关。
这就像检查汽车一样，轮胎有没有气，刹车灵不灵，这些都得好好看看。
还有就是要检查装置的密封性，如果密封不好，胶球可能就会跑掉，那就乱套啦。
3. 检查动力系统动力系统可是胶球清洗装置的动力源泉啊。
要看看电机是不是能正常运转，有没有异常的声音或者震动。
如果电机出问题了，胶球就动不起来，那清洗就无从谈起啦。
（三）操作过程1. 装填胶球把检查好的胶球小心地装填到装置里，就像把小宝贝放进摇篮一样。
要注意装填的数量和位置，要按照装置的要求来，不能随便乱放。
2. 启动装置按下启动按钮，这时候就像给装置下达了开始工作的命令。
要密切关注装置启动时的情况，看看有没有异常的声音或者震动。
如果有，就得赶紧停下来检查，可不能让小问题变成大问题。
3. 清洗过程中的监控在清洗的过程中，要时不时地看看装置的运行情况。
看看胶球是不是在正常地循环运动，有没有卡在管道里的情况。
就像看着小朋友在操场上玩耍，要确保他们的安全一样。
同时，也要关注清洗的效果，如果发现清洗得不太干净，可能就要调整一下清洗的时间或者胶球的数量。
（四）操作后的维护1. 取出胶球清洗完成后，要把胶球从装置里取出来。
这时候要小心一点，别把胶球弄坏了。
取出的胶球要进行检查，如果有损坏的就要及时更换。
2. 清洗装置把胶球清洗装置本身也清洗一下，把里面的污垢、杂质都清理干净。
凝汽器胶球清洗装置使用说明
凝汽器胶球清洗装置使用说明一、控制柜内开关说明
QM1：A侧收球网
QM2：A侧装球室切换阀
QM3：A侧胶球泵出口阀
QM4：A侧胶球泵
QM5：B侧收球网
QM6：B侧装球室切换阀
QM7：B侧胶球泵出口阀
QM8：B侧胶球泵
QM9：控制面板操作电源
KM1，KM2：计数器
KR1，KR2：继电器（蓝色按钮复位）
二、主要操作界面说明
1、首页：
左上角指示灯从左到右分别为：电源灯运行灯通讯灯2、控制选择：
3、监控画面：
三、操作方式
1、就地手动：操作面板切至“手动”，“就地”（蓝色块指定方向）
a.启动：
①所有电源送上，
②装球室进口电动门关，出口手动门关，装球室切换阀关，手动
加球，加球结束后打开装球室出口手动门。
③收球网界面点“收球”，至“收球”指示常绿，
④启动胶球泵，打开胶球泵出口电动门（即装球室进口电动门），
⑤打开装球室切换阀，开始投球清洗。
b.停止:
①关闭装球室切换阀，收球，
②收球结束后关闭胶球泵出口电动门（即装球室进口电动门），
③停胶球泵，
④收球网界面点“反冲洗”。
2、就地自动：操作面板切至“自动”，“就地”
在就地操作面板上点“自动启动”和“自动停止”来控制就地胶球清洗。
3、远方自动
在DCS上选择自动操作。
（暂时没有）
四、注意事项：
1、运行中如果收球率太低则采用手动操作方式。
2、跳电以后恢复默认为手动操作方式，各参数恢复成为默认值。
关于胶球系统操作说明书及相关操作规定
关于胶球系统操作说明书及相关操作规定（2010.06.03）*******热电有限公司胶球清洗装置操作说明书（一）、准备工作：1、手动控制启动各电动装置（阀门、装球室、收球网），检查各设备动作是否正常、位置是否到位，不到位的需检修人员进行相应调整。
2、（凝汽器出口）大收球网置收球位置，开启胶球泵入口门，系统中其余阀门均关闭。
3、其余操作步骤如下：（二）、手控操作G4胶球清洗系统操作规定1胶球清洗系统的操作必须依据操作说明书进行，主值和巡操均应熟悉、掌握具体操作流程及技术规范。
2胶球清洗系统的操作由巡操负责，并将操作过程记录在专用台账内，但主值必须跟踪、检查具体操作的实施情况，对胶球系统的异常情况要在主值交接班日志中做好记录，正常情况下可只进行简要记录。
3具体规定：3.1新球初次使用前，浸泡时间至少在24小时以上；3.2用卡尺测量湿态胶球（已浸泡完毕后），合格胶球的外径尺寸应≤24.3mm；3.3单台凝汽器每次投球500个（具体数量自定，加球数量要做好记录）；3.4采用手动控制胶球清洗装置：3.4.1每周一上午二值班将胶球装置投入运行，保持24小时连续在线运行，单台凝汽器投球（浸泡好）500个。
3.4.2每周五下午三值班负责收球一次，收球状态的持续时间为1～1.5小时。
收球完毕，关闭胶球泵出口门、停运胶球泵、隔断装球室，检查收球率，收球率应≥95％（最低应≥90％）。
3.4.3收球率检查完毕，去掉不合格的胶球，加入合格的胶球，在桶中浸泡待用。
（单台凝汽器不足500个球时，补足500个；超出500个球时，多出部分剔除。
）3.4.4检查运行过的湿态胶球外径尺寸≤23.3mm或>24.3mm时，即为不合格的胶球，必须更换。
3.4.5每周五收球过程中，在确认收球率最低达到90％以上后，打开该凝汽器循环水出口管上的收球网活动网板，将其置于运行位置冲洗污物。
凡是收球率达不到最低90％以上时，不能打开收球网活动网板冲洗污物，以防未回收的胶球外逃。
凝汽器胶球清洗系统
凝汽器胶球清洗系统为了保持凝汽器管束内部经常处于清洁状态，提高机组运行的经济性，防止或减轻凝汽器铜管腐蚀，延长其使用寿命及改善劳动条件，机组运行时，需要对凝汽器的冷却水进行净化及对凝汽器的铜管进行经常性清洗，凝汽器胶球自动清洗装置是目前清洗铜管广泛采用的一种设备。
一、胶球清洗装置的工作原理胶球清洗装置一般由胶球泵、收球网、装球室、电控柜等设备组成。
其工作原理见图4-3-1。
清洗时把密度（湿态）与循环水相近的海绵橡胶球装入装球室，其数量约等于每一个流程中铜管数的10%，湿态球直径较铜管内径大1mm~2mm。
然后启动胶球泵，胶球就在比循环水进口压力略高一点的水流带动下，通过输球管进入凝汽器的进口管，与通过二次滤网来的主循环水混合并进入凝汽器的前水室。
海绵球随水流经冷凝管流出，经收球网把球收回，进入收球网的网底，通过引出管又把球吸收到胶球泵，随后又打入装球室，以此再循环。
由于海绵球是多孔柔软的弹性体，在循环水进出口压差的作用下进入凝汽器冷凝铜管。
在铜管中海绵球呈卵形，与冷凝管内壁有整圈接触，这样在胶球经过冷凝管时，就把冷凝管的内表面擦洗了一次，这样使凝汽器冷却面达到了清洗的目的。
图4-3-1 汽器胶球清洗装置原理图1-凝汽器；2-二次滤网（带清洗蝶阀）；3-装球室；4-胶球泵；5-收球网二、凝汽器胶球清洗装置结构胶球清洗装置由胶球、收球网、胶球泵、装球室、胶球管路及阀门、二次滤网控制装置等部件组成。
1. 胶球：清洗胶球是整个清洗系统中最重要的一部分。
清洗球的正确选择十分重要，它决定了冷凝器清洗系统能否发挥最大功效。
所选胶球的直径必须大于冷凝管的内径。
如果胶球尺寸不够大，将起不到任何清洗作用。
2. 收球装置：收球装置安装于凝汽器的冷却水出水管中，其功能是将胶球从冷却水中分离、完成收球器自动反洗和保证系统正常运行。
收球器主要部件有收球网、导流板、收球器、驱动机构等。
当收球网处于胶球循环位置时，收球网覆盖整个管道横截面，用于隔离胶球和冷却水，当收球网处于反洗位置时，冷却水从后面反洗收球网，将收球网的杂质冲洗干净。
胶球清洗
1.1.1凝汽器胶球清洗装置投运与停止
胶球清洗装置投运规定：
1.1.1.1胶球清洗工作应在凝汽器逆洗结束且凝汽器水侧已恢复到“正洗”状态后
进行，投运凝汽器水室真空泵。
1.1.1.2胶球清洗系统按“检查卡”正确执行并确认：
1)胶球控制盘交直流电源送上，盘上无异常报警。
2)收球罐出、入口电动门63V－16，63V－13关，排水门63V－15关，空气门
63V－14开，手动收球门63V－19关。
3)胶球泵停止，轴承油质油位良好。
4)胶球循环清洗过程，监视收球网板差压，为防止网板变形，如差压＞500mmH20
时，关闭收球网板，停止胶球清洗系统。
5)胶球收球率＞95％为合格并记录在案。
1.1.1.3胶球清洗装置手动投运操作步骤：
1)Ａ、Ｂ收球罐各投球200个且提前将球用海水浸透，空气挤出，关闭手孔门。
2)稍开手动收球门，收球罐满水，关空气门。
3)Ａ／Ｂ凝汽器出口收球大网板开○Ｒ，确认网板指示到位，差压＜300mmH20。
4)Ａ／Ｂ收球罐出口门开○Ｒ。
5)Ａ／Ｂ清洗泵起动操作按钮“合”○
Ｒ，确认泵与电机各部运行正常。
6)Ａ／Ｂ收球罐入口门开，胶球循环清洗30min。
1.1.1.4胶球清洗装置手动停运操作步骤：
1)胶球循环清洗结束，开启收球罐出口手动门。
2)关闭收球罐出口电动门。
3)收球30min，关闭收球罐入口电动门。
4)停止Ａ／Ｂ清洗泵○Ｇ。
5)Ａ／Ｂ凝汽器出口收球大网板关○Ｇ。
6)关闭收球罐出口手动门，开排水门与空气门，计算收球率。
凝汽器胶球清洗系统简要操作说明
凝汽器胶球清洗系统简要操作说明凝汽器胶球清洗系统中主要设备有：收球网，胶球泵，装球室及装球室本体上的电动阀。
该系统的就地控制柜有两套，分别是胶球泵 A 和胶球泵B清洗系统控制柜。
现将该系统就地控制柜面板常需操作的按钮做简要的介绍:F1(screens stop): “中停”位F3(screnns operatiao) “收球网运行”位F5(screnns back-wash) “收球网反冲洗”位F7(pumb on/off) 胶球泵启/停K4(BALL COLL CATH) “装球室本体电动阀关”位K5( BALL COLL STOP) “装球室本体电动阀中停”位K6(BALL COLL OPER) “装球室本体电动阀开”位“手动/就地自动/远方自动”切换开关：手动：MANUAL就地自动：ATOM-LOCAL远方自动：ATOM-REMOTECLEANING SYSTEM ON: 清洗系统启动CLEANING SYSTEM OFF: 清洗系统停止一系统投运前的检查1 确认循环水系统已正常投运2 检查胶球泵出口阀及装球室出口阀关闭，装球室放水气阀开启，确正装球室无水无压。
3将装球室操作至收球位。
打开装球室顶盖，装入胶球，检查装球室内总胶球数在1300只左右，关闭装球室顶盖。
4 关闭系统内所有放水阀。
二胶球系统管路排气1 打开装球室放气阀，关闭装球室放水阀2关闭胶球泵装球室出口阀3打开胶球清洗系统收球网出口阀，4打开胶球泵出口阀5 待排气阀排气完毕关闭该阀三胶球系统手动投运1 将就地控制面板“手动/就地自动/远方自动”切换开关置于“手动”2将按钮F5按下，“收球网反冲洗”位运行，五分钟后，按下按钮F3，“收球网运行”位3 打开装球室出口阀4 启动胶球泵5通过装球室顶盖的观察窗观察胶球6按下按钮K6,装球室本体电动阀开，胶球沿管路进入凝汽器内清洗四胶球系统就地自动远方自动投运1 胶球清洗系统注水排气见上文二2 将就地控制面板“手动/就地自动/远方自动”切换开关置于“就地自动”或“远方自动”3检查收球网自动在“运行”位，装球室本体电动阀自动在关位4按下按钮按钮“CLEANING SYSTEM ON”，该指示灯处于闪烁状态，等待三分钟后，闪烁状态消失，胶球泵自动启动，装球室本体电动阀开5 检查胶球清洗系统胶球循环正常五胶球系统手动停运1 将就地控制面板“手动/就地自动/远方自动”切换开关置于“手动”2 按下按钮K4,装球室本体电动阀关3 运行1小时进行收球4 停运胶球泵5 根据要求完成其他操作六胶球系统就地自动远方自动停运1将就地控制面板“手动/就地自动/远方自动”切换开关置于“就地自动”或“远方自动”2 按下按钮“CLEANING SYSTEM OFF”3 检查装球室本体电动阀关，处于收球位4 收球1小时后，收球网自动至“反冲洗”位5 反冲洗五分钟后，胶球泵自动停运6 检查收球网自动在“运行”位，装球室本体电动阀关7 根据要求完成停运其他操作。
胶球清洗操作步骤标准-06.17
凝汽器胶球清洗系统单侧运行操作标准一、胶球清洗系统启动前检查1)检查胶球清洗电机电源显示正常；2)手拨胶球泵靠背轮转动正常；3)检查胶球系统管、阀、泵等外观正常；4)胶球泵进、出三通阀门关闭正常；5)凝汽器循环水出收球网锁定在收球位置。
二、凝汽器北侧胶球清洗启动操作步骤1)打开收球室放水阀和端盖放气阀,确定收球室无压力；2)将收球室收球手柄切到收球位置,打开收球室端盖,在收球室内放入合适数量的胶球；3)关闭收球室端盖,关闭收球室放水阀和放气阀；4)打开胶球泵进水三通阀门北侧进水阀门,将进水三通阀门分球把手打在南侧；5)慢慢打开收球室端盖上的放气阀，放尽收球室内的空气；6)启动胶球泵电机,检查电机、水泵运行正常；7)将出水三通阀门分球把手打在南侧；打开胶球泵出水三通阀门北侧进水阀门；8)慢慢将收球室手柄切到清洗位置，检查胶球从收球室下出口离开收球室；9)从收球室观察孔观察，胶球进出正常；三、凝汽器北侧胶球清洗停运操作步骤1)将收球室下部收球手柄打在收球位置；2)运行一段时间后，关闭胶球泵出水三通阀门北侧出水阀门；3)断开胶球泵电机电源，停下胶球泵，检查胶球泵不倒转；4)关闭胶球泵进水三通阀门北侧进水阀门；5)打开收球室底部放水阀门泄掉收球室压力；6)打开收球室端盖，取走、清查胶球数目，放入指定地方，收球数量作好记录；7)关闭收球室端盖，拧紧端盖，关闭收球室下部放水阀。
四、胶球清洗系统紧急停用操作步骤1)立即断开胶球泵电机电源；2)关闭胶球泵进、出口三通阀门进、出水阀门；3)进行其他相关异常处理操作。
五、胶球清洗系统启停注意事项1)无论何时，没接到命令，运行人员不得对凝汽器收球网操作把手及收球网锁定把手进行任何操作；2)在半面清洗时，不得将未清洗侧相关阀门开启；3)设备投、停运后，应及时检查设备情况，防止滴漏等现象发生。
(备注：南侧清洗操作时,相关阀门的开、关和分球把手应及时作相应调整。
)生产管理部2013.06.17。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凝汽器胶球清洗系统简要操作说明
凝汽器胶球清洗系统中主要设备有：收球网，胶球泵，装球室及装球室本体上的电动阀。
该系统的就地控制柜有两套，分别是胶球泵 A 和胶球泵B清洗系统控制柜。
现将该系统就地控制柜面板常需操作的按钮做简要的介绍:
F1(screens stop): “中停”位
F3(screnns operatiao) “收球网运行”位
F5(screnns back-wash) “收球网反冲洗”位
F7(pumb on/off) 胶球泵启/停
K4(BALL COLL CATH) “装球室本体电动阀关”位
K5( BALL COLL STOP) “装球室本体电动阀中停”位
K6(BALL COLL OPER) “装球室本体电动阀开”位
“手动/就地自动/远方自动”切换开关：
手动：MANUAL
就地自动：ATOM-LOCAL
远方自动：ATOM-REMOTE
CLEANING SYSTEM ON: 清洗系统启动
CLEANING SYSTEM OFF: 清洗系统停止
一系统投运前的检查
1 确认循环水系统已正常投运
2 检查胶球泵出口阀及装球室出口阀关闭，装球室放水气阀开
启，确正装球室无水无压。
3将装球室操作至收球位。
打开装球室顶盖，装入胶球，检查装球室内总胶球数在1300只左右，关闭装球室顶盖。
4 关闭系统内所有放水阀。
二胶球系统管路排气
1 打开装球室放气阀，关闭装球室放水阀
2关闭胶球泵装球室出口阀
3打开胶球清洗系统收球网出口阀，
4打开胶球泵出口阀
5 待排气阀排气完毕关闭该阀
三胶球系统手动投运
1 将就地控制面板“手动/就地自动/远方自动”切换开关置于“手动”
2将按钮F5按下，“收球网反冲洗”位运行，五分钟后，按下按钮F3，“收球网运行”位
3 打开装球室出口阀
4 启动胶球泵
5通过装球室顶盖的观察窗观察胶球
6按下按钮K6,装球室本体电动阀开，胶球沿管路进入凝汽器内清洗
四胶球系统就地自动远方自动投运
1 胶球清洗系统注水排气见上文二
2 将就地控制面板“手动/就地自动/远方自动”切换开关置于“就地自动”或“远方自动”
3检查收球网自动在“运行”位，装球室本体电动阀自动在关位4按下按钮按钮“CLEANING SYSTEM ON”，该指示灯处于闪烁状态，等待三分钟后，闪烁状态消失，胶球泵自动启动，装球室本体电动阀开
5 检查胶球清洗系统胶球循环正常
五胶球系统手动停运
1 将就地控制面板“手动/就地自动/远方自动”切换开关置于“手动”
2 按下按钮K4,装球室本体电动阀关
3 运行1小时进行收球
4 停运胶球泵
5 根据要求完成其他操作
六胶球系统就地自动远方自动停运
1将就地控制面板“手动/就地自动/远方自动”切换开关置于“就地自动”或“远方自动”
2 按下按钮“CLEANING SYSTEM OFF”
3 检查装球室本体电动阀关，处于收球位
4 收球1小时后，收球网自动至“反冲洗”位
5 反冲洗五分钟后，胶球泵自动停运
6 检查收球网自动在“运行”位，装球室本体电动阀关
7 根据要求完成停运其他操作。
