一建机电实务图释

扭剪型高强度螺栓安装
动力设备安装技术
锅炉钢架
锅炉炉体
锅炉汽包吊装 锅炉受热面吊装 锅炉受热面吊装——先上后下，先两 侧后中间
凝汽器内部 汽轮机凝汽器
汽轮机扣大盖（上下闭合）
汽轮机剖面图
汽轮机概图
氢冷器——表面式换热器的热交换原理，通过温度比较低的氢气 流过大轴中心的孔来冷却汽轮机大轴，之所以采用氢气是因为氢 气的流量可以很大，而且比热容比较大
聚氯乙烯PVC——水 管主要用它
硬聚氯乙烯，用于排 水管等
铝塑复合管——内层用中密度聚乙烯可 作饮水管，内层用交联聚乙烯可用采暖 及高压管
机电工程常用工程设备
灌封式变压器
隔离开关
开放式变压器
密封式变压器
避雷器
接地开关
填料塔
板式塔
螺旋输送机 气力输送机 滚柱输送机
核电站设备——核岛、 常规岛、辅助系统
扁钢三面焊接
避雷带焊接
接地体（水平接地体、垂直接地体
电缆排管
母 线 槽 跨接线 汇流排——零线、 地线可在此汇接
螺旋熔断器（电 源接中，负荷接 两头） 三相四孔插座
直埋电缆规定——直埋电缆应用铠装电缆，埋深不小于700mm，穿越 农田不小于1m。电缆敷设后，上面要铺100mm厚得软土或细沙，再 盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm
Tips
11.取源部件安装时，为什么要逆着物流方向？ 答：取源部件安装一般都是逆着物流方向，为了更好地取源。 12.压力取源部件与温度取源部件在同一管段时，为什么安装在温度 取源部件的上游侧？ 答：因为温度取源部件是插在管内的，造成物流脉动，影响压力测量， 所以压力取源部件要在温度取源上游侧。 13.为什么仪表电缆与电力电缆交叉敷设时宜成直角 答：感应电磁与电流成90°，交叉敷设后，不同电缆与其感生磁场成 平行状，不会收到干扰。 14.管道防腐时，锅炉为什么要除氧？ 答：水中溶解的氧和炉体金属会形成电化学腐蚀。
通风与空调工程安装技术
风管导流叶片
风帽
风 管 加 固 方 式 复合风管内支撑加固
风管系统——1空调机组 2设备软连接 3检查孔 4送风静压箱 5铝制保护碟 6加固杆 7防 火阀连接 8穿填套管保护 9可弯曲风管10支管连接法兰系统11风量调节阀12在风管侧壁 安装的格栅风口13紧固环14风口连接法兰系统15铝箔胶带16密封胶17粘合剂
测量技术
导线测量
三边测量原理
纵 横 中 心 线
三角测量
沉降观测点
全站仪
控制点布设 水准仪标尺 经纬仪
水准测量—高差法
水准测量—仪高法
起重技术
臂架式起重机
梁式起重机
门式起重机
桥式起重机 桅杆履带起重机
缆风绳
焊接技术
焊接过程——焊剂、焊丝的使用
焊机对接接头形式
弧焊电源外特性（陡降的，电流 变化小）
Tips
20.洁净空调的风管内为什么不能设加固框和加固筋？ 答：加固框和加固筋易积灰，洁净空调这方面要求较高，所以不设。 21.什么是水渍损失？ 答：灭火时，货物被水淋湿后造成的损失为水渍损失。

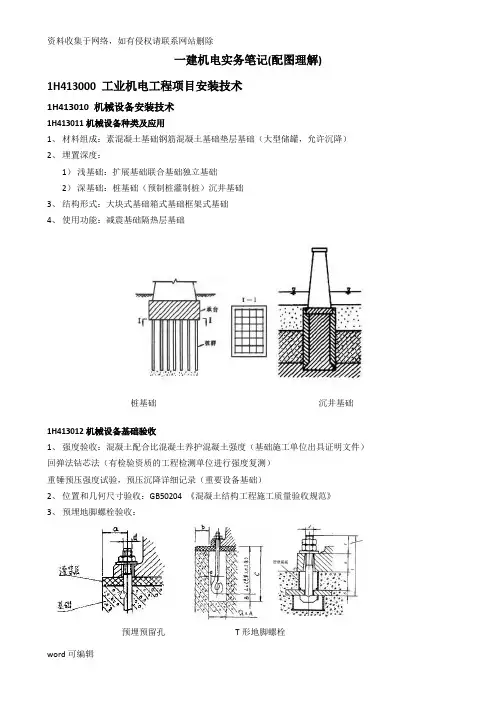

桩基础
联合基础 垫铁
二次灌浆——设备底座和基础 间的灌浆
预埋式地脚螺栓
钻芯法测量基础强度
电气工程安装技术
电杆基础：底盘
电杆基础：卡盘
干式变压器
油浸变压器（圆筒是油枕）
联轴器
高低压成套开关柜
配电箱
管道工程施工技术
转角桩（号、里、高、度）
热缩带
管道补口热收缩套
工业管道颜色标示
法兰 补偿器 挠性接头 疏水器
管 道 组 成 件
耐压软管 密封件
过滤器 节流装置
分离器
静止设备及金属结构安装技术
储罐倒装法
储罐倒装示意图
储罐罐壁焊接
储罐罐底焊接
储罐焊接——伸缩缝 储 罐 抗 风 圈
筒节纵焊缝与环焊缝
内浮顶储罐——内 有浮盘，外有顶盖
内挂脚手架正装法
球形储罐的安装
塔器安装 塔器裙座
测力扳手
吊车桁架
高强度螺栓安装
给水铸铁管——高层 雨水管用这个（为什 么？因为给水铸铁管 承压较高，是自来水 水压，排水管则承压 较低
室内雨水管
球墨铸铁管——强度高，高 层和超高层的重力流雨水管 道可采用
圆钢双面焊接
管道滚动支架 管道弹簧支架
管道固定支架（立管只有固定支架
管道滑动支架
建筑电气工程安装技术
避雷系统
避雷带搭接长度 避雷带
4.预防焊接变形的装配工艺措施有哪些？
答：1.预留收缩余量法：为变形多留点余量；2.反变形法：反留余量， 变形正好抵消；3.刚性固定法：不让变形发生。 5.为什么灌浆层与设备底座接触面要求较高时，要用无收缩混凝土？ 答：因为收缩会导致开裂，影响牢固性。
Tips
6.什么电流互感器二次线圈必须可靠接地？ 答：因为互感器二次线圈的感应电流会伤到人，所以要接地处理。 7.变压器绝缘油的击穿电击试验，为什么清洗后要静置10min？ 答：这是为了排气处理，因为油内的空气会影响绝缘试验，空气和油 的绝缘度是不一样的。 8.为什么在爆炸性粉尘环境下，严禁采用绝缘导线或塑料管明敷配线？ 答：避免塑料与粉尘摩擦生电导致爆炸。 9.为什么材质为不锈钢、有色金属的元件和材料，在运输和储存期间 不得与碳素钢、低合金钢接触？ 答：不锈钢与碳素钢接触后，不锈钢中的镍、铬形成电池反应，会 腐蚀不锈钢。 10.为什么取源阀门与设备或管道的连接不宜采用卡套式接头？ 答：因为取源部件一般很少更换，而卡套式接头优点是便于拆卸更 换，严密性一般。
回转窑（建材里出水泥）
水泥回转窑结构
建筑管道工程安装技术
承插连接（分柔性、 刚性连接两种）
法兰连接
卡压式连接
卡套式连接
螺纹连接
热熔连接（PPR管） 虹吸式雨水管道（放大的 是雨水斗）
沟槽（卡箍）连接示意图
焊接钢管——指将钢板卷成圆管状,对接处采用足 够强度的焊条焊接.可用于高层雨水系统，防腐蚀， 用于高层建筑雨水系统 镀锌无缝钢管——直接从一实 心圆柱状钢条的内部掏空,因此 没缝，可用超高层雨水系统
风机盘管一般是水系统,做为 末端装置,是集中式空调用的, 就是中央空调末端
金 属 风 管 咬 口 形 式
诱导器原理——利用一次风 形成的射流，诱导室内风通 过换热器，诱导的是室内风
中央空调冷却塔
建筑智能化工程安装技术
云台 干接点模块——电梯多 用干接点与监控系统通信
现场控制器——上接中央监控系统，下启监控 点传感器和执行器
自动扶梯
自动人行道——电梯安装工程是一个分部 工程，由①拽引式或强制式电梯安装、 ② 液压电梯安装、 ③自动扶梯和自动人行道 安装三个子分部工程组成
永磁同步无齿轮曳 引机（无机房电梯 用）
自动扶梯围裙板
自动扶梯梳齿板
消防工程安装技术
火灾显示盘 消防水泵（注意有2个供水管） 消防水泵接合器
移动式泡沫灭火装置
分裂导线，钢芯铝绞线
起落架轮毂，镁合金制造，耐冲击
云母带，用于高压电机绕组绝缘
低密度聚氯乙烯LDPE——不耐油，吃虾子用的 手套，吃完后手套没破还是一手油。大量用于薄 膜、软管、塑料瓶 高密度聚乙烯 HDPE——塑料高 度结晶，外观上呈 现出不透明的状态 工程防爆塑料ABS，分BCD三 个压力等级 聚丙烯PP——乐扣乐扣的材料啊，耐 热，小区水管用这个好
Tips
15.材料的燃烧性能中，氧指数什么是？ 答：氧指数指平稳燃烧所需的空气中O2含量最小值，越大说明越不 容易燃烧。 16.什么是中水？ 答：中水是指再生水，各种排水经处理后，达到规定水质标准，可使 用的非饮用水。 17.建筑管道安装时，为什么铸铁管的坡度要高于塑料管的坡度 答：存在一个摩擦系数不同的问题，铸铁管坡度要高一些。 18.风机与风管的连接为什么要用柔性短管？ 答：主要是为了防震，防止风机的震动传入风管。 19.空调水系统的冷凝水管为什么不能接入生活污水管道和雨水管道？ 答：一是防臭，二是防雨水倒灌。
安全防范系统——（教材）入侵报警系统、视频监控系统、出入口控制系统、 电子巡查系统、停车库管理系统、防爆安全检查系统为代表的特殊子系统
综合布线系统——（教材）工作区子系统、水平布线系统、设备 间子系统、垂直干线子系统、管理间子系统、建筑群子系统
电梯工程安装技术
液
压 电 梯
液压电梯
电梯结构——八大功能系统（缓冲器不算）； 电梯四大部位（机房、井道、轿厢、层站）
水幕系统——用来隔离、冷却，不具备直接灭火作用
防火阀，一般安装在风管穿越 防火墙处，起火灾关断作用
二氧化碳灭火系统
泡沫喷淋灭火系统
ຫໍສະໝຸດ Baidu
消防联动控制系统（找控制模块在哪）
Tips
1.什么是锅炉受热面？ 答：就是烧开水的水壶接触火焰的那一面 2.平面控制网的布设，为什么坐标系统要满足测区内投影长度变形值 不大于2.5cm/km？ 答：因为地球地表是不可展曲面，不能展开成一平面，而地图是一平 面，因此就有误差，所以要控制投影长度值。 3.为什么埋弧焊不适合焊接薄板？ 答：因为埋弧焊一般要开坡口处理，薄板由于太薄不适合开坡口。
低压铸造
离心铸造（常制造管件）
压力铸造
连续铸造
熔模铸造（天然沙石为造型材料，特种铸造的一种）
柱塞泵（容积式—往复式） 活塞泵（容积式—往复式） 隔膜泵（容积式—往复式）
齿轮泵（容积式—回转式）
螺杆泵（容积式—回转泵） 叶片泵（容积式—回转泵）
离 心 泵 ︵ 叶 轮 式 ︶
轴流泵（叶轮式） 漩涡泵（叶轮式）
机电工程常用材料
很多人认为不锈钢工字钢与不锈钢H型 钢是一回事，工字钢是国内的叫法，H型钢 是国外的叫法，其实这个认知是错误的。H 型钢和工字钢从形状上来说是不一样的。
灰铸铁 强度不高，用于罩壳、 阀壳
球墨铸铁 汽车凸轮轴，强度要求 高
孕育铸铁 用于液压泵壳体等强度 较高要求
H型钢的加工与制造
铸钢，轧钢机架用碳素铸钢、吊车齿轮用合金铸钢 压气机用钛合金，比强度最高
自动化仪表工程安装技术
补偿导线
不同电缆敷设应直角交叉放置
电缆导管之防水套管
金属挠性管
卡套接头（取源部 件不用卡套接头
节流件（孔板锐边对着流向）
同轴电缆
取源部件安装轴线 U形螺栓
流量计箱体安装（气体怕沉淀所以箱 体朝上；液体怕气泡所以箱体朝下）
防腐蚀工程施工技术
防腐热喷涂 电流阴极保护
绝热工程施工技术
埋弧焊过程
埋弧焊现场施焊
熔化极气体保护焊原理
打底焊
钨极氩弧焊（钨作为一个电极施焊）
螺柱焊过程
波浪变形
机械设备安装技术
形状公差
直线度 位置公差
平面度
圆度
圆柱度
平行度
垂直度
倾斜度、同轴度
对称度
钢筋混凝土基础
垫层基础—圈梁挡护填砂，适用于 使用后允许产生沉降的结构，如大 型储罐
沉井基础
箱式基础
上面是框架式基础，适 用于电机、压缩机设备 基础； 下面是箱式基础
玻璃棉——对皮肤有刺激
硅酸钙——易碎
预制管壳绝热管
膨胀珍珠岩板（密度小，无毒）
硬质聚氨酯泡沫塑料（可燃，施 工方便）
泡沫玻璃（不吸水，抗压，防火） 岩棉
开孔、闭孔材料（保冷材料为闭孔）
a,捆扎绝热；b.粘贴绝热
工业炉窑砌筑工程施工技术
锁砖 吊挂砖
拱角砖
砖缝砌筑
锚固砖 炉窑砌筑
隧道窑（建材里出玻璃）
