过冷奥氏体等温冷却转变曲线

过冷奥氏体等温冷却转变曲线

过冷奥氏体等温冷却转变曲线概述●冷却是钢热处理时的最关键工序,冷却工艺不同可造成钢的热处理组织和性能有巨大差异,合理制订热处理工艺需要准确的理论依据。

●奥氏体的等温冷却转变曲线是冷却工艺的理论依据。

●实验研究建立奥氏体的等温冷却转变曲线的方法是本学科典型的研究方法之一。

内容1.引言2.过冷奥氏体等温冷却转变曲线的建立3.过冷奥氏体等温冷却转变曲线分析重点难点1.引言2.过冷奥氏体等温冷却转变曲线的建立•3.过冷奥氏体等温冷却转变曲线分析目标掌握建立过冷奥氏体等温冷却曲线图的实验方法;掌握过冷奥氏体转变中的相变驱动力及原子扩理解热处理工艺的全过程及关键;能利用过冷奥氏体等温转变曲线分析钢在热处理过程中的各种组织变化。

初步形成实验研究解决具体问题的思维模式,具备一定的实验设计能力。

知识目标能力目标素质目标学情分析●授课对象为大学二年级第一学期或二年级第二学期的工科专业学生。

●学生对奥氏体在温度变化过程中的转变的认识往往还停留在铁碳相图这一阶段。

同时实验条件的不足使得用实验方法建立过冷奥氏体等温冷却转变曲线只能通过课堂讲授来理解,这对课程学习均产生不利影响。

设计●主要采用讲授法教学,合理引导学生兴趣,提高课堂教学效率,采用线图、表格、金相照片等多种总结手段对比、归纳进行教学。

●精心设计课堂引言,动学生积极性,交代清楚本课堂要讲授和讨论的问题。

●注意讲授法和其他多种教学方法的有机结合。

过冷奥氏体的等温冷却转变曲线热处理的三个步骤:-Step1.加热-Step2.保温-Step3.冷却图1-1 两种不同的热处理工艺-1.连续冷却转变-2.等温冷却转变-Step1.加热到高于A1的某个温度。

-Step2.在高于A1的某个温度长时间保温。

-Step3.以不同的冷却速度和方式冷却,其目的为获得不同的组织,使得钢具有不同的性能。

-Step1+Step2=奥氏体化-Step3 则是热处理的关键步骤1. 引言奥氏体转变为珠光体?Step1+Step2=奥氏体化获得微观组织: 均匀、稳定的奥氏体组织Step3.当温度降低到低于723℃时:1.稳定奥氏体→ 不稳定奥氏体2.然后,不稳定奥氏体→?(unknow)2.1. ?=珠光体可以!这从相图中也可以直接看出2.2. ?=暂时未知图1-2. 简化铁碳合金相图●等温热处理试验◆共析钢等温热处理实验步骤:Step1.加热;Step2.保温;Step3.淬火;Step4.盐浴保温;Step5.淬火;2134562. 过冷奥氏体等温冷却转变曲线的建立◆步骤Step1.加热Step2.保温Step3.淬火Step4.盐浴Step5.淬火Step6.观察微观组织◆目的1+2.奥氏体化,获得均匀稳定的奥氏体组织;3.迅速降温至低于A1线的某个温度;4.在3步所给定的温度下盐浴保温;5.淬火以保留4步所获得的热处理微观组织;6.观察区分第5步所获得5506502s5s10s30s40s过冷奥氏体+珠光体过冷奥氏体+珠光体过冷奥氏体+珠光体珠光体过冷奥氏体过冷奥氏体+托氏体过冷奥氏体+托氏体托氏体在不同温度下保温将获得不同的组织;如图,从上至下依次为:珠光体(P);索氏体(S);托氏体(T);上贝氏体(B上);下贝氏体(B下);马氏体(M);过冷奥氏体等温冷却转变曲线每一种组织在不同的温度下都有转变的开始和终了点,将开始点和终了点依次相连就得到了过冷奥氏体等温冷却转变曲线。

钢的冷却转变讲解

钢的冷却转变讲解
同,在Ms点温度以上时的C曲线大致可归纳为以下几种 类型
a)是一种最简单的IT图。它是P转变与B转变曲线重迭的图。 b)转变开始曲线与a)相同,但转变终了曲线向右侧凹陷,出
现两个鼻子。 c)转变开始曲线与转变终了曲线都出现了两个鼻子,但终了
线是两条C曲线。 d)是两线组独立的C曲线,分别是高温转变(A→P)和中温转
等温冷却
连续冷却
奥氏体不同的冷却方式示意图
温度/℃
临界温度
加热
保温
连续 冷却

冷却

等温 冷却
0
时间/min
同一种钢,加热条件相同,但由于采用不同的冷却条 件,钢所表现出来的机械性能明显不同,为什么会出现性 能上明显的差别?
这是由于钢的内部组织随冷却速度的不同而发 生不同的变化,导致性能上的差别。
(一)共析碳钢的连续冷却转变图
PS:P开始转变线; Pf:P转变结束线;
K: 是P转变终止线; VK: 上临界冷却速度,它是得到全部M组织的最小冷却速度。VK越
小,钢件在淬火时越易得到M组织,淬硬性越好。 VK′:下临界冷却速度,它是得到全部P组织的最大冷却速度。VK′ 越
小,退火所需的时间就越长。
三、过冷奥氏体连续冷却转变曲线
IT图的主要反映了过冷A等温转变的规 律,主要用于研究相变机理、
组织形态等。在一般热处理生产中,多 为连续冷却,所以难以直接应用,CCT图 (连续转变图,Continuous-CoolingTransformation)能比较接近实际热处 理冷却条件,应用更方便有效。
合物。其形态、性能及形成过程都和P不同。
对T8而言: B上形成温度T:550~350℃
硬度HRC60~45 B下形成温度T:350~240℃

关于钢的过冷奥氏体转变图 (2)课件

关于钢的过冷奥氏体转变图 (2)课件

1)钴的影响:溶入A中,使C曲线左移。
2)Ni的影响:C曲线右移 3)Mn的影响:C曲线右移
Mn的作用大于Ni
4)Cr的作用:①C曲线右移,对B的推迟作用大于对P的推迟作用;
②C曲线分离,3% Cr,完全分离。
5)Mo和W的影响:推迟P转变,对B转变影响不大。
6)B的影响:微量,过冷奥氏体的稳定性
18
17
2.常见合金元素的影响
除钴、铝(>2.5%)外 凡溶于A中----C曲线右移 未溶于A中----C曲线左移 不改变C曲线位置
非(弱)碳化物形成元素:Ni、Mn、Si、Cu、B
C曲线形状
C曲线右移、Ms点下降
碳化物形成元素:Cr、Mo、W、V、Ti
影响鼻温 P转变移向高温 B转变移向低温
C曲线分 离
13
(4)只有贝氏体转变的C曲线 在 含 碳 量 低 ( wc<0.25% ) 而含Mn、Cr、Ni、W、 Mo量高的钢中,扩散型 P转变受到极大阻碍。
(5)只有P转变的C曲线 中碳高铬钢等 能抑制B转变 的C曲线
14
(6)在MS点以上整个温度区内不出现C曲线。 这类钢通常称为奥氏
体钢,高温下稳定的奥 氏体组织能全部过冷至 室温。但有可有过剩碳 化物的析出,使得在Ms 点以上出现一个碳化物 析出的C形曲线。
7
二 奥氏体等温转变图(C曲线)的特点
温度
A1
稳定A
开始线
过冷A
Ms M+A
Mf
M
时间
终止线
转变产 物区
A与产物 共存区
两条曲线
三条水平线
六个区域
特点:
① 过冷奥氏体在不同 温度的等温转变都 有一个孕育期;

过冷奥氏体转变曲线

过冷奥氏体转变曲线

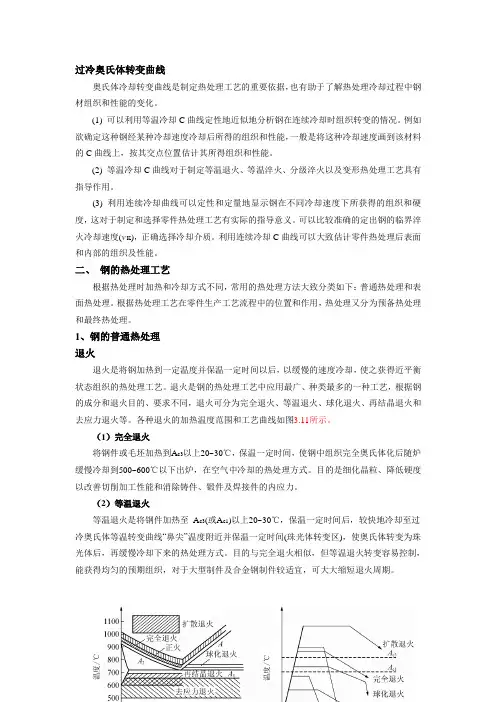

过冷奥氏体转变曲线奥氏体冷却转变曲线是制定热处理工艺的重要依据,也有助于了解热处理冷却过程中钢材组织和性能的变化。

(1) 可以利用等温冷却C 曲线定性地近似地分析钢在连续冷却时组织转变的情况。

例如欲确定这种钢经某种冷却速度冷却后所得的组织和性能,一般是将这种冷却速度画到该材料的C 曲线上,按其交点位置估计其所得组织和性能。

(2) 等温冷却C 曲线对于制定等温退火、等温淬火、分级淬火以及变形热处理工艺具有指导作用。

(3) 利用连续冷却曲线可以定性和定量地显示钢在不同冷却速度下所获得的组织和硬度,这对于制定和选择零件热处理工艺有实际的指导意义。

可以比较准确的定出钢的临界淬火冷却速度(v K ),正确选择冷却介质。

利用连续冷却C 曲线可以大致估计零件热处理后表面和内部的组织及性能。

二、 钢的热处理工艺根据热处理时加热和冷却方式不同,常用的热处理方法大致分类如下:普通热处理和表面热处理。

根据热处理工艺在零件生产工艺流程中的位置和作用,热处理又分为预备热处理和最终热处理。

1、钢的普通热处理退火退火是将钢加热到一定温度并保温一定时间以后,以缓慢的速度冷却,使之获得近平衡 状态组织的热处理工艺。

退火是钢的热处理工艺中应用最广、种类最多的一种工艺,根据钢的成分和退火目的、要求不同,退火可分为完全退火、等温退火、球化退火、再结晶退火和去应力退火等。

各种退火的加热温度范围和工艺曲线如图3.11所示。

(1)完全退火将钢件或毛坯加热到A c3以上20~30℃,保温一定时间,使钢中组织完全奥氏体化后随炉缓慢冷却到500~600℃以下出炉,在空气中冷却的热处理方式。

目的是细化晶粒、降低硬度以改善切削加工性能和消除铸件、锻件及焊接件的内应力。

(2)等温退火等温退火是将钢件加热至 A c3(或A c1)以上20~30℃,保温一定时间后,较快地冷却至过冷奥氏体等温转变曲线“鼻尖”温度附近并保温一定时间(珠光体转变区),使奥氏体转变为珠 光体后,再缓慢冷却下来的热处理方式。

第三章 钢的过冷奥氏体转变图

第三章   钢的过冷奥氏体转变图

四、IT图的基ቤተ መጻሕፍቲ ባይዱ类型
4. P转变与B转变曲线相分离, P转变的孕育期比B转变的短。 碳含量较高的合金钢。Cr12MOV。 5.只呈现P转变曲线。合金元素大大延长B转变孕育期。 碳和强碳化物形成元素含量较高的钢。不锈钢4Cr13、工具钢
Cr12 6.只析出碳化物,无任何其它相变。 碳和合金元素含量较高的钢。奥氏体钢,4Cr14Ni14W2Mo。
时间
具有先共析线的C曲线
a) 亚共析钢 b) 过共析钢
温度 (℃)
800 700 600 500
400 300 Ms 200 100
0 Mf
-100 0
亚共析钢的TTT曲线
A3
F A
A1
P+F S+F
T+F
B
M + A残
1
10
102
103
104 时间(s)
温度 (℃)
800 700 600 500
三、影响IT图的因素
4.外加应力与塑性变形的影响 外加应力:拉应力加速转变,压应力
阻碍转变外加应力对比 容的影响 塑性变形:造成晶粒破碎和晶格扭曲,缺陷密度,还可能伴有碳 化物析出A稳定性,转变加快。 含有Cr、Mo、W、V等强碳化物形成元素的钢
四、IT图的基本类型
1.P转变与B转变曲线部分相重叠:一个“鼻子” 鼻温 P转变 <鼻温 B转变 碳钢或含非(弱)碳化物形成元素的低合金钢 2.P转变与B转变曲线相分离,出现过冷A稳定区,P转变的孕育期比B 转变的长。含Cr、Mo、W、V强碳化物形成元素的钢。40CrNiMoA。 3.只呈现B转变曲线 合金元素大大推迟P转变孕育期,P转变曲线未出现。 镍含量较多的低碳和中碳铬镍钼钢或铬镍钨钢,18Cr2Ni4WA。

热处理工程基础第六章钢的过冷奥氏体转变图

热处理工程基础第六章钢的过冷奥氏体转变图

不同温度下等温转变开始、转变一定量的时间、 终了时间,绘制在温度 — 时间半对数坐标系中 → 不同 温度下相同意义的点分别连接成曲线,最终形成过冷 奥 氏 体 等 温 转 变 图 ( Temperature-TimeTransformation Diagram) ABCD :不同温度下转变开始(通常取转变量为 2%左右)时间, EFGH:转变50%的时间 JK、LM:转变100%(常为98%左右)的时间。
图6-16 GCr15钢的端淬曲线
3. 冷却时间:用从A化温度冷至500oC所需的时间来描述冷却速度。 CCT图中各条冷却曲线与500oC等温线的交点来确定冷却时间。比平均冷 却速度法更方便些。实例如图6-14所示。 根据图6-13讨论在三种典型冷速(图中a、b和c)下,过冷A转变过程 和产物组成,说明冷却速度对转变产物的影响。 速度a(冷却至500oC需0.7s)冷却:直至Ms点(360oC)无扩散型相 变发生。从Ms点发生M转变,室温得M加少量AR组织,HV685。 速度b(冷至500oC需5.5s)冷却→约经2s在630oC开始析出F→3s冷至 600oC左右,F量达5%后开始P转变→6s冷至480oC,P达50%,然后进入B 转变区,经10s冷至305oC左右,有13%的过冷A转变成B,→M转变,冷至 室温仍有A没转变而残留下来,室温组织由5%F,50%细片状P,13%B, 30%M和2%AR组成,硬度为HV335。 速度 c (冷至 500oC 需 260s )冷却→80s 冷至 720oC 时开始析出 F→经 105s 冷至 680oC 左右,形成 35%铁素体并开始 P转变→115s 冷至655oC 转变 终了→35%F+65%P混合组织,硬度为HV200。
第二节 过冷奥氏体连续冷却转变图

钢的过冷奥氏体转变图 (2)优秀课件

钢的过冷奥氏体转变图 (2)优秀课件
分数所需时间。 缺点—无法测出过共析钢的先共析产物的析出线、 亚共析钢
珠光体转变的开始线。Why? 渗碳体没有磁性
6
其它方法
4.热分析法:利用钢相变时的热效应。 优点—适用于潜热大、转变速率快的过程,如熔化、凝固、
M相变 缺点—不适用潜热小、转变速率慢的过程,如大部分扩散
型固态相变 5.电阻法:利用相变时源自阻值的变化 优点—测量时间短,需要试样少; 缺点:精度不高
➢ 在实际热处理中,不仅仅是在等温过程中有相转变的发生, 在冷却过程中同样存在着相变过程并且对材料的性能有着 重大的影响。因此,很多热处理工艺都是在连续冷却条件 下进行的,如淬火、正火、退火等。
➢ 连 续 冷 却 转 变 图 通常 称 为 CCT图 ( Continuous Cooling Transformation)
3
金相法
步骤: ① 制备试样:φ10-15mm,厚1.5-2mm,具有相同的原始组
织(可通过退火或正火获得)。 ② 奥氏体化:所有试样均在相同条件下进行奥氏体化,要求
奥氏体的化学成分均匀一致。 ③ 等温转变:将奥氏化后的试样迅速转入给定温度的等温浴
炉中保温一系列时间。 ④ 淬火:将保温后的试样迅速取出淬入盐水中。 ⑤ 绘图:测出给定温度、时间下的转变产物类型、转变产物
1)钴的影响:溶入A中,使C曲线左移。
2)Ni的影响:C曲线右移 3)Mn的影响:C曲线右移
Mn的作用大于Ni
4)Cr的作用:①C曲线右移,对B的推迟作用大于对P的推迟作用;
②C曲线分离,3% Cr,完全分离。
5)Mo和W的影响:推迟P转变,对B转变影响不大。
6)B的影响:微量,过冷奥氏体的稳定性
18
15
四 影响奥氏体等温转变图的因素

过冷奥氏体转变曲线图

过冷奥氏体转变曲线图
6
3)加热条件的影响
加热条件主要指加热温度和保温时间。奥氏体化温度越高,保温时间 越长,则形成的奥氏体晶粒越粗大,成分越均匀。同时,加热温度的提高 也有利于先析出相及其他难熔质点的熔化。所有这些因素都将提高奥氏体 的稳定性,使C曲线右移。
7
1.2 过冷奥氏体连续冷却转变
实际中多数热处理工艺应用的是连续冷却转变, 即过冷奥氏体是在不断的降温过程中发生转变的, 这就需要研究过冷奥氏体的连续冷却转变规律。
1ቤተ መጻሕፍቲ ባይዱ过冷奥氏体连续冷却转变曲线
如图4-16所示为共析钢的连续冷却转变曲线,又 称CCT曲线(Continuous Cooling Transformation)。 它反映了过冷奥氏体的冷却状况与组织结构之间的关 系,是研究钢在冷却转变时组织转变的理论基础,也 是选择热处理冷却工艺的重要依据。
8
图4-16 共析钢连续冷却转变曲线示意图
图4-16中的Ps线为过冷奥氏体转变为珠光体的开始线,Pf 线 为转变终了线,两线之间为转变过渡区。 KK ' 线为转变的中止线, 当冷却曲线碰到此线时,过冷奥氏体便中止向珠光体型组织转变, 剩余的奥氏体将被过冷到 Ms点以下转变为马氏体。Vk是与Ps线相 切的冷却速度,它是钢在淬火时可抑制非马氏体组织转变的最小 冷却速度,称为淬火冷却速度或上临界冷却速度。Vk' 是获得全部 珠光体组织的最大冷却速度,称为下临界冷却速度。
2)合金元素的影响
除Co,Al以外,所有的合金元素溶于奥氏体后都会提高过冷奥氏体 的稳定性,使C曲线右移。其中,非碳化物形成元素(如Ni,Si,Cu等) 只改变C曲线的位置,不改变其形状。碳化物形成元素(如Cr,Mo,V等) 可同时改变C曲线的位置和形状。必须指出,碳化物形成元素必须溶于奥 氏体中才能提高过冷奥氏体的稳定性,否则作用相反。

过冷奥氏体转变动力学

过冷奥氏体转变动力学

试样准备 将共析钢加工成 10×1.5mm 圆片状试 样,并分成若干组,每组5~10片。

试验方法:
奥氏体化:将一组试样加热至奥氏体化。
等温处理:将奥氏体化后的试样置于一定温 度的恒温槽中冷却,停留不同的时间。
快速冷却:逐个取出试样,迅速淬入盐水中 激冷,使尚未转变的奥氏体转变为马氏体。 因此,马氏体量即未转变的奥氏体的量。而 且,等温时间不同,转变产物量不同。
此外,由于形变会细化奥氏体晶粒, 或者增加亚结构,因此,奥氏体在高 温或低温进行形变也会显著影响珠光 体转变速度。 一般来说,形变量越大,奥氏体向 珠光体转变速度越快,珠光体转变线 越向左移。
四、过冷奥氏体等温转变动力学图 的应用
TTT图反映了钢在等温冷却条件下过冷奥 氏体转变规律,被认为是制定钢材热处理 工艺规范的基本依据之一。 制定等温热处理工艺 制定形变热处理工艺
P+F B
亚共析钢过冷奥氏体等温转变曲线
P+Fe3C
过共析钢过冷奥氏体等温转变曲线
过共析钢过冷A 的C曲线的上部 为过冷奥氏体 中析出二次渗 碳 体 (Fe3CII) 开 始线。当加热 温度为 Ac1 以上 30 ~ 50 ℃ 时, 过共析钢随着 含碳量的增加 , C曲线位置向左 移 , 同 时 Ms 、 Mf线往下移。
概述
什么是过冷奥氏体?
钢加热至临界点以上,保温一定时间, 将形成高温稳定组织——奥氏体。奥氏体过 冷至临界点以下,在热力学上处于不稳定状 态,在一定条件下会发生分解转变,这种在 临界点以下存在的且不稳定的、将要发生转 变的奥氏体就是过冷奥氏体 。

冷却条件
平衡冷却
温度
保温 1 加热 2
非平衡冷却

钢材轧后控制冷却

钢材轧后控制冷却

Ⅲ:吐丝后面加保温罩,罩内可装烧嘴进行加热保温。
适合某些需要缓冷的钢种。
Ⅳ:在运输机的后部加了冷却罩。适用于要求低温收集的钢种。
Ⅴ:经过一段空气冷却后,在一个辊道式连续退火炉内加热并
保温,然后进入水池急冷。主要用于处理奥氏体(不经水
冷 )和铁素体(经水冷)不锈钢。
1
1.控制冷却的理论基础是什么?请画出共析钢的 CCT曲线并分析之.
3
1
1
三.斯太尔摩法 1.类型
此控冷工艺是由加拿大斯太尔柯钢铁公司和美国摩 根设计建筑公司于1964年联合提出的。该冷却线 在世界上投产的已有二百多条。 线材轧后经两次冷却:一次水冷,一次风冷 根据运输机的结构和状态不同冷却线的风冷段分三种 形式:
1)标准型 线材轧后先水冷,根据钢种和用途不同,线材冷却
1)水冷段:T终℃=1040~1080 ℃ 水冷区急冷后:750~850℃ 全长 30~40m,由2~3个水箱组成。每两个水箱 之间用一段6~10m无水冷的导槽隔开——恢复段。
恢复段目的:① 使线材表面和芯部温度差趋于一致 ② 防止线材表面形成马氏体组织
水冷区控制冷却的目的:延迟晶粒长大 限制氧化铁皮形成 接近相变温度
钢材轧后控制冷却
7.1 CCT曲线及转变产物
控制冷却的理论基础:过冷奥氏体连续冷却转变曲线
( CCT曲线)
图9-1为共析钢的CCT曲线
1
CC’:转变中止线
奥氏体分解停止,余下部分到更低温度转变为
马氏体
CC’:转变中止线
V<V C ’
P
V>V C M+Ar
VC’<V<V C
P+M+Ar
1
图9-2为转变温度和 转变产物与冷却速度 的关系图
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
临界冷却速度越小,奥氏体越稳定,因而即使在较慢的冷却速 度下也会得到马氏体。这对淬火工艺操作具有十分重要的意义。
1、过冷奥氏体连续冷却转变曲线的建立 通常应用膨胀法、金相法和热分析法来测定过冷奥氏体连
续冷却转变曲线。为了提高测量精度,常配合使用金相法和热 分析法。
2、过冷奥氏体连续冷却转变曲线的分析 共析钢的过冷奥氏体连续冷却转变曲线最简单(见图
KK′线为转变的中止线,当冷却曲 线碰到此线时,过冷奥氏体就中止向 珠光体型组织转变,继续冷却到Ms点 以下,剩余的奥氏体转变为马氏体。 Vk称为CCT曲线的临界冷却速度, 它是获得全部马氏体组织(实际还含 有一小部分残余奥氏体)的最小冷却 速度。
图7.19共析钢
●可以看出:不同的冷却速度连续冷却时,过冷奥氏体将会转变 为不同的组织。通过连续转变冷却曲线可以了解冷却速度与过冷 奥氏体转变组织的关系。根据连续冷却曲线与CCT曲线交点的位置, 可以判断连续冷却转变的产物。 ●由图中可知,冷却速度大于Vk时,连续冷却转变得到马氏体组 织;当冷却速度小于Vk′时,连续冷却转变得到珠光体组织;而冷 却速度大于Vk′而小于Vk时,连续冷却转变将得到珠光体+马氏体 组织。
金属学与热处理原理
第七章 钢在加热和冷却时的转变
7.3 钢的过冷奥氏体转变曲线
主讲教师 从善海
材料与冶金学院 金属材料工程系
2007年9月
7.3 钢的过冷奥氏体转变曲线
过冷奥氏体—在临界温度以下处于不稳定状态的奥氏体称为过冷奥 氏体。 过冷奥氏体将发生分解,向珠光体或其它组织转变。在热处理生产 中,奥氏体的冷却方式可分为两大类: 等温冷却—将奥氏体状态的钢迅速冷至临界点以下某一温度保 一定时间,使奥氏体在该温度下发生组织转变,然后再冷至室温 (课本图7.15中曲线1所示)。 连续冷却——将奥氏体状态的钢以一定速度冷至室温,使奥氏体在 一个温度范围内发生连续转变(课本图7.15中曲线2所示)。
和其它性能的变化,因此可以采用膨胀法、磁性法、金相-硬度法等来 测定过冷奥氏体等温转变曲线。现以金相-硬度法为例介绍共折钢过冷 奥氏体等温转变曲线的建立过程。
曲线的建立
金相法 膨胀法 热分析法
将共析钢加工成Ф10×1.5mm圆片状试样,并分成若干组,每 组试样5~10个。首先选一组试样加热至奥氏体化后,置于一定温 度的恒温浴槽中冷却,停留不同时间之后,逐个取出试样,迅速 淬入盐水中激冷,使尚未转变的奥氏体转变为马氏体,因此,马 氏体量即未转变的过冷奥氏体量。显然,等温时间不同,转变产 物量就不同。
转变终了线以右,Mf以下为转变产物区;而转变开始线与转变 终了线之间为转变过渡区。
最上面一条水平虚线表示钢的临界点A1,即奥氏体与珠光体 的平衡温度。
下方的一条水平虚线表示马氏转变开始温度,Ms以下还有 一条水平线Mf为马氏体转变终了温度。
在A1温度以下,过冷奥氏体转变开始线与纵坐标之间的水 平距离为过冷奥氏体在该温度下的孕育期,孕育期的长短表示 过冷奥氏体稳定性的高低。
3、影响过冷奥氏体等温转变曲线的因素 影响过冷奥氏体等温转变曲线的形状主要有钢的化学成分、奥
氏体化温度和保温时间等。
图7.18 亚共析钢、共析钢和过共析钢的过冷奥氏体等温转变曲线
(1)含碳量的影响 图7.18是亚共析钢和过共折钢过冷奥氏体等温转变曲线,
与共析钢过冷典氏体等温转变曲线相比,这类钢的过冷奥氏 体等温转变曲线上多出一条先共析相析出线。在发生珠光体 转变之前,在亚共析钢中先析出先共析铁素体,在过共析钢 中先析出先共析渗碳体。
(3)奥氏体状态的影响 »奥氏体晶粒细小,有利于先共析转变和珠光体转变,使珠光体转变 线左移。(晶界总面积增加,有利于新相的形核和原子的扩散) »晶粒粗大,使Ms点升高,加快马氏体转变。 »奥氏体成分越均匀,则C曲线就越往右移,(新相形核和长大过程 中所需要的时间就越长)
总之:奥氏体化温度越高,保温时间越长,则形成的奥氏体晶粒 越粗大,奥氏体的成分也越均匀,从而增加奥氏体的稳定性,使C曲 线向右移。反之,奥氏体化温度越低,保温时间越短,则奥氏体晶 粒越细,未溶第二相越多,奥氏体越不稳定,使C曲线向左移。
●过冷奥氏体连续冷却转变曲线(CCT图)反映了在连续冷却条件下过 冷奥氏体的转变规律,是分析转变产物的组织与性能的依据,也是制 订热处理工艺的重要参考资料。 注意:实际热处理常常是在连续冷却条件下进行的,其转变规律与等 温转变相差很大,它是在一个温度范围内发小的转变,几种转变往往 是重叠的,转变产物常常是不均匀的混合组织。
图7.22(b)为亚共析钢过冷奥氏连续冷却转变曲线,它与共析钢相比有较 大的差别。曲线中出现了先共析铁素体析出区和贝氏体转变区,且此线 右端降低,这是由于先共析铁素体的析出和贝氏体转变使周围奥氏体富 碳所致。从图中还可以看出,随着冷却速度的增大,铁素体析出量、
图7.22(b)
3、过冷奥氏体连续冷却转变曲线与等温转变曲线的比较 (以共析钢为例) ●将连续冷却转变曲线与等温转变曲线叠绘在同一个温度—时间 半对数坐标系中进行对比,连续冷却转变曲线位于等温转变曲线 的右下方,这说明在连续冷却转变过程中过冷奥氏体的转变温度 低于相应的等温转变时的温度,且孕育期较长。 ●等温转变的产物为单一的组织。而连续冷却转变是在一个温度 范围内进行的,可以把连续冷却转变看成是无数个微小的等温转 变过程的总和,转变产物是不同温度下等温转变组织的混合组织。 ●共析钢和过共析钢中连续冷却时不发生贝氏体转变,这是出于 奥氏体的碳浓度高,使贝氏体转变的孕育期延长,在连续冷却时 贝氏体转变来不及进行便冷却至低温。
7.19)。它只有珠光体转变区和马氏体转变区,没有贝氏体转 变区,说明共析钢在连续冷却过程中不会发生贝氏体转变。珠 光体转变区由三条曲线构成。图中左边一条线为过冷奥氏体转 变开始线,右边一条线为过冷奥氏体转变终了线,两条曲线下 面的连线为过冷奥氏体转变中止线。Ms和冷速Vc线以下为马 氏至此点以下发生马氏体转 变,冷至Mf点转变终止,最终得到马氏体+残余奥氏体组织。
Vc表示过冷奥氏体在连续冷却过程中不发生分解,全部 冷至此点以下发生马氏体转变的最小冷却速度,称为上临界 冷却速度或临界淬火速度;
Vc´表示过冷奥氏体全部得到珠光体的最大冷却速度, 称为下临界冷却速度。
2.过冷奥氏体转变曲线的用途: ●过冷奥氏体等温转变曲线(TTT图)反映了过冷奥氏体在等温 条件下的转变规律,用来参考性指导等温淬火、等温退火等热 处理工艺的制订。
(4)形变的影响方 形变会细化奥氏体晶粒,或者增加亚结构,因
此,奥氏体在高温或低温进行形变也会显著影响珠 光体转变速度。一般来说,形变量越大,奥氏体向 珠光体转变速度越快,珠光体转变线越向左移。
二、过冷奥氏体连续冷却转变曲线(CCT曲线)
Ps线:过冷奥氏体转变为珠光体的 开始线,
Pf为转变终了线,两线之间为转变过 渡区。
●为什么过冷奥氏体的孕育期和转变速度与等温温度之
间具有这种变化规律呢?
这是因为过冷奥氏体的稳定性同时由两个因素控制: 一个是旧相与新相之间的自由能差ΔG ;另一个是原子的 扩散系数D。 等温温度越低,过冷度越大,自由能差ΔG也越大,则加快 过冷奥氏体的转变速度;但原于扩散系数却随等温温度降 低而减小,从而减慢过冷奥氏体的转变速度。高温时,自 由能差ΔG起主导作用;低温时,原于扩散系数D起主导作 用。处于“鼻尖”温度时,两个因素综合作用的结果,使 转变孕育期最短,转变速度最大。
再用金相法确定在给定温度下,保持一定时间后的转变产物类 型和转变量的百分数。一般将奥氏体转变量为1%~3%所需的时 间定为转变开始时间,而把转变量为98%所需的时间定为转变终 了的时间。
一组试样可以测出一个等温温度下转变开始和转变终了的 时间,根据需要也可以测出转变量为20%、50%、70%等 的时间。多组试样在不同等温温度下进行试验,将各温度 下的转变开始点和终了点都绘在温度-时间半对数坐标系中, 并将不同温度下的转变开始点和转变终了点分别连接成曲 线,就可以得到共析钢的过冷奥氏体等温转变曲线,如下 图7.8所示。
体中都增加过冷奥氏体的稳定性,使过冷奥氏体等温转变曲线 向右移,并使Ms点降低。 »其中Mo的影响最强烈,W、Mn和Ni的影响也很明显, »Si和A1的影响较小。 »钢中加入微量的B可以明显地提高过冷奥氏体的稳定性,但随
含碳量的增加,B的作用逐渐减小。 »Co降低过冷奥氏体的稳定性,使过冷奥氏体等温转变曲线向
左移动。
②碳化物形成元素,主要有Cr、Mo、W、V、Ti等、溶入 奥氏体中除在不同程度上降低珠光体和贝氏体的转变速度,使 过冷奥氏体等温转变曲线向右移动外,还能改变其形状。其中 有些合金元素升高到珠光体转变的温度范围,降低贝氏体转变的 温度范围,使珠光体和贝氏体两种转变温度范围相互分离,形成 两个鼻子,其间出现了一个过冷奥氏体的稳定区,图7.19为Cr对 Wc0.5%的钢过冷奥氏体等温转变曲线的影响。
一、过冷奥氏体等温转变曲线(TTT图) 过冷奥氏体等温转变曲线可综合反映过冷奥氏体在不同过冷度
下的等温转变过程,转变开始和转变终了时间、转变产物的类型 以及转变量与时间、温度之间的关系等。因其形状通常像英文字 母“C”,故俗称其为C—曲线,亦称为TTT图。
1、过冷奥氏体等温转变曲线的建立 由于过冷奥氏体在转变过程中伴随体积膨胀、磁性转变以及组织
在A1以下,随等温温度降低,孕育期缩短,过冷奥氏体转 变速度增大,在550℃左右共析钢的孕育期最短,转变速度最 快。此后,随等温温度下降,孕育期又不断增加,转变速度减 慢。在孕育期最短的温度区域,C-曲线向左凸,俗称C-曲线的 鼻子。过冷奥氏体转变终了线与纵坐标之间的水平距离则表示 在不同温度下转变完成所需要的总时间。转变所需的总时间随 等温温度的变化规律也和孕育期的变化规律相似。
图7.8 共析钢的过冷奥氏体等温转变曲线
2、过冷奥氏体等温转变曲线的分析(图7.8)
转变开始线:反映过冷奥氏体相应于一定温度开始转变为其它组 织的时间;
