石油管有关基本知识

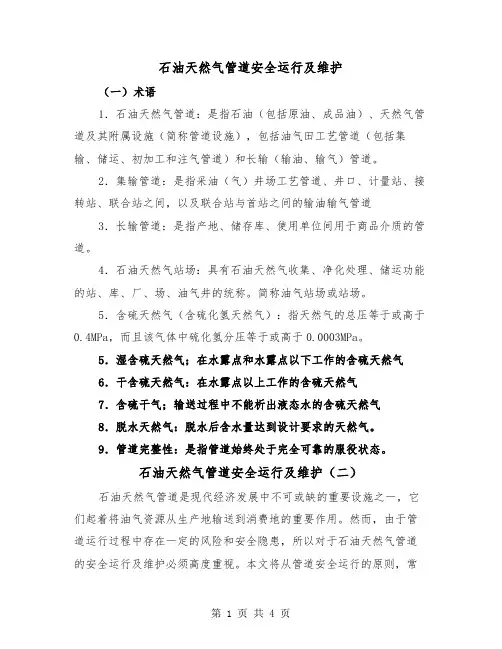

石油天然气管道安全运行及维护（三篇）
石油天然气管道安全运行及维护（一）术语1．石油天然气管道：是指石油（包括原油、成品油）、天然气管道及其附属设施（简称管道设施），包括油气田工艺管道（包括集输、储运、初加工和注气管道）和长输（输油、输气）管道。
2．集输管道：是指采油（气）井场工艺管道、井口、计量站、接转站、联合站之间，以及联合站与首站之间的输油输气管道3．长输管道：是指产地、储存库、使用单位间用于商品介质的管道。
4．石油天然气站场：具有石油天然气收集、净化处理、储运功能的站、库、厂、场、油气井的统称。
简称油气站场或站场。
5．含硫天然气（含硫化氢天然气）：指天然气的总压等于或高于0.4MPa，而且该气体中硫化氢分压等于或高于0.0003MPa。
5．湿含硫天然气；在水露点和水露点以下工作的含硫天然气6．干含硫天然气：在水露点以上工作的含硫天然气7．含硫干气；输送过程中不能析出液态水的含硫天然气8．脱水天然气：脱水后含水量达到设计要求的天然气。
9．管道完整性：是指管道始终处于完全可靠的服役状态。
石油天然气管道安全运行及维护（二）石油天然气管道是现代经济发展中不可或缺的重要设施之一，它们起着将油气资源从生产地输送到消费地的重要作用。
然而，由于管道运行过程中存在一定的风险和安全隐患，所以对于石油天然气管道的安全运行及维护必须高度重视。
本文将从管道安全运行的原则，常见的安全隐患及其预防措施，以及管道的维护保养等方面进行阐述，以保证石油天然气管道的安全运行。
首先，管道安全运行的原则是基于预防为主。
在设计、施工、验收和投入使用的各个环节中，必须充分考虑各种可能的风险和安全隐患，并采取相应的措施加以防范。
在运行过程中，必须制定责任明确的安全管理制度，加强对工作人员的安全教育和培训，提高他们的安全意识和防范能力。
此外，管道的监测和维护保养工作也要做到及时，确保管道设施的完整性和运行状态的稳定。
其次，常见的管道安全隐患主要包括泄露、腐蚀、冲击和地质灾害等。
油气管道基础知识
油气管道基础知识油气输送用钢管类别：无缝钢管（SMLS）螺旋焊缝焊接钢管（SAWH）直焊缝焊接钢管（SAWL）高频电阻焊接钢管（ERW/HFW）直缝埋弧焊钢管成型方式：✓UOE（Uing Oing Expanding）UOE钢管机组成形工艺分为三步完成，即预弯边、U形压力机成形和O型压力机成形，最后是对全管进行冷扩径，以消除制管过程中产生的应力。
UOE成型工艺成熟，自动化水平高，产口质量可靠，但机组设备投资巨大。
✓RBE（辊压弯曲）RBE成形的阶段为辊压、弯曲和扩径；三辊成形机将钢板滚压成一定口径的钢管，然后用成形辊将其边缘弯曲，也可以采取后弯边，然后用成形辊将其边缘弯曲，也可以采取后弯边。
RBE成形工艺在产品规格方面比较灵活，缺点是生产规模小，钢管壁厚和管径受到很大的限制。
✓JCOE（Jing Cing Oing Expanding）JCOE成形有三个阶段，即先将钢板压成J形，然后再依次压成C形和O形，E代表扩径。
JCOE成形工艺在生产小规模产品时能适应较大的壁厚，具有投资中等、产品范围广、产是量适中等优点。
钢管主要性能指标1、碳（C）：碳含量对焊接性能影响最大；2、硅（Si）：焊接时容易生成SiO2夹杂物，降低焊接性能和焊接质量；3、锰（Mn）：可以增加钢的强度、硬度，但降低焊接性能，容易造成脆裂；4、磷（P）：有害元素，对钢的焊接性能不利，容易造成钢材和焊缝的脆裂；5、硫（S）：有害元素，导致焊缝的热裂，不利于焊接，降低钢的力学性能；6、钛（Ti）、钒（V）、铌（Nb）：可以改善钢的焊接性能；7、镍（Ni）：对焊接性能影响不明显；8、铜（Cu）：含量低于0.5%时，对焊接性能影响不明显；9、铬（Cr）降低钢的焊接性能。
强度指标：屈强比（屈服强度/抗拉强度）（一般0.85～0.93）韧性指标：CVN（夏比冲击）DWTT（落锤试验）可焊接性能指标：碳当量硬度。
石油地质专用管基本知识
10.36
11.51 8.94
外径(mm)
101.6 114.3
壁厚(mm)
7.8 7.37
244.5
244.5 244.5
10.03
11.99 13.84
114.3
127 139.7 139.7
8.56
9.19 7.72 9.17
273.1
339.7 339.7 508
8.89
9.65 10.92 12.7
油套管的规格、钢级和扣型
油套管特殊钢级（宝钢）:
2014-12-1
11
油套管的规格、钢级和扣型
2014-12-1
12
API油套管钢级的色环表示（库房常见）:
系列
钢级 J55
颜色标识、 接箍 管体
接箍 全涂绿色+一条白 色环 全涂红色
管 体 一条绿色环
API 系 列 套 管
N80 1 类
一条红色环
2 3/8 2 7/8 3 1/2 4 4 1/2 5 60 73 88.9 101.6 114.3 127 in 5 1/2 7 7 5/8 9 5/8 10 3/4 13 3/8 20 mm 139.7 177.8 193.7 244.48 273.05 339.7 508
-3
油套管的规格、钢级和扣型
系列 钢级 TP90H TP 系 列 热 采 井 用 套 管 颜色标识、 接箍 管体 接箍 全涂棕色 管体 一条棕色环 +一 条蓝色环 二条白色环 +一 条蓝色环 一条白色环 +一 条蓝色环 TP120H(T) 、 TP125H 全涂橙色 一条橙色环 +一 条蓝色环
TP100H
全涂白色
TP110H
石油管基本常识
石油管基本常识一、石油管有关基本知识1、石油管相关专用名词解释API：它是英文American Petroleum Institute的缩写，中文意思为美国石油学会。
OCTG：它是英文Oil Country Tubular Goods的缩写，中文意思为石油专用管材，包括成品油套管、钻杆、钻铤、接箍、短接等。
油管：在油井中用于采油、采气、注水和酸化压裂的管子。
套管：从地表面下入已钻井眼作衬壁，以防止井壁坍塌的管子。
钻杆：用于钻井眼的管子。
管线管：用于输送油、气的管子。
接箍：用于连接两根带螺纹管子并具有内螺纹的圆筒体。
接箍料：用于制造接箍的管子。
API螺纹：API 5B标准规定的管螺纹，包括油管圆螺纹、套管短圆螺纹、套管长圆螺纹、套管偏梯形螺纹、管线管螺纹等。
特殊扣：具有特殊密封性能、连接性能以及其它性能的非API螺纹扣型。
失效：在特定的服役条件下发生变形、断裂、表面损伤而失去原有功能的现象。
油套管失效的主要形式有：挤毁、滑脱、破裂、泄漏、腐蚀、粘结、磨损等。
2、石油相关标准API 5CT：套管和油管规范API 5D：钻杆规范API 5L：管线钢管规范API 5B：套管、油管和管线管螺纹的加工、测量和检验规范3、英制与米制换算值1英寸(in)=25.4毫米(mm)1英尺(ft)=0.3048米(m)1平方英寸(sp.in)=645.16平方毫米(mm2)1磅(lb)=0.45359千克(kg)1磅每英尺(lb/ft)=1.4882千克每米(kg/m)1磅每平方英寸(psi)=6.895千帕斯卡(kPa)=0.006895兆帕(Mpa)1英尺磅(ft-lb)=1.3558焦耳(J)4、油套管管柱结构油套管管柱典型结构示意见图1。
二、油管1、油管的分类油管分为平式油管(NU)、加厚油管(EU)和整体接头油管。
平式油管是指管端不经过加厚而直接车螺纹并带上接箍。
加厚油管是指两管端经过外加厚以后，再车螺纹并带上接箍。
石油油管、套管基本知识
按照API标准划分，API 准套管有十个钢级，即H40、J55、K55、T95、N80、C90、C95、
L80、P110、125Q。API规范中，钢级代号后面的数值乘以6894．757kPa(1000psi)，即为套
管以kPa(或psi)为单位的最小屈服强度。这一规定除了极少数例外，也适应于非API 标准的
API钢级套管如NKK 系列套管较宜于有硫化氢存在的环境下使用。在存在CO2环境下宜选用
API 无缝钢管而不宜选用电阻焊钢管，或选用抗腐蚀合金钢如Cr不锈钢管。
2、API 油管相关知识
根据油管的强度，API 油管以分为H40、J55、N80、L80、C90、T95 和P110，共七个钢
套管，非API 标准套管是根据钻井和采油工程需要而超出API 标准的进一步发展。
API 套管钢级的强度指标表
非API 标准套管各种钢级的强度指标表
常见套管螺纹扣型分类：
螺纹最高泄漏压力（Mpa）
硫化氢使钢体脆性断裂，即发生氢脆，在低温下API 高强度钢中氢脆现象更严重，而非
级。钢级代号的物理意义跟套管钢级中的规定相同。数字越大，表示该钢级油管的强度越高。
油管钢级颜色标记见下表。
1、套管基本知识
海洋油气田开发工程中常规的套管程序包括：隔水导管、表层套管、中间技术套管(1～
3层，视井深和下储集层中的石油或天然气流至地面创造良好的流动
通道,用以保护井壁、隔离各层流体，以利于油气井分层测试、分层开采和分层改造。
油管知识培训
银色
棕色 白色 橙色 橙色 橙色 橙色
一条黄色
无 无 无 一条黄色 一条绿色 一条棕色
五、石油管相关标准
5、油套管及其接箍色标
N80-Q接箍
HQST1扣
N80-1油管
五、石油管相关标准
6、油管规格
油管名称 1.9in平式油管 1.9in加厚油管 2-3/8in平式油管 2-3/8in加厚油管 2-7/8in平式油管 2-7/8in加厚油管 3-1/2 in平式油管 3-1/2 in加厚油管 4 in加厚油管 48.3 48.3 60.33 60.33 73.03 73.03 88.9 88.9 101.6 外径mm 内径mm 40.89 38.14 49.66 49.66 62 62 76 76 88.29 3.68 5.08 4.83 4.83 5.51 5.51 6.45 6.45 6.65 壁厚mm 接箍外径mm 55.88 63.5 73.03 77.8 88.9 93.17 107.95 114.3 127 96 109 80 67 54 加厚端外径mm
五、石油管相关标准
1、油管连接形式
• 油管分为平式油管(NU)、加厚油管(EU)和整体接头油管。平式油管是 指管端不经过加厚而直接车螺纹并带上接箍。加厚油管是指两管端经 过外加厚以后，再车螺纹并带上接箍。整体接头油管是指一端经过内 加厚车外螺纹，另一端经过外加厚车内螺纹，直接连接不带接箍。
五、石油管相关标准
三级长度R3 11.58-12.80 0.61
六、油管长度计量
1.油井深度计量的基准点
无论在陆地海洋，还是高山湖 泊，油井深度不取决于地面、海面 的高度，也不取决于海拔高度。
六、油管长度计量
1.油井深度计量的基准点
石油钢管资料
• 提高钢管的耐腐蚀性能和耐磨性能
阴极保护
• 通过外加电流，降低钢管表面的腐蚀电位
• 抑制电化学腐蚀
⌛️
石油钢管的腐蚀监测与检测
腐蚀监测
• 定期检测管道的腐蚀情况
• 分析腐蚀数据，预测腐蚀趋势
腐蚀检测方法
• 无损检测：如超声波检测、磁检测等
• 有损检测：如切片检查、钻孔检查等
06
石油钢管的现场检测与维
生产工具
• 切割设备：用于钢管的切割加工
• 弯曲设备：用于钢管的弯曲加工
• 检验设备：用于钢管的质量检验
03
石油钢管的材料与性能
石油钢管的材料选择
碳钢：常用的石油钢管材料
合金钢：用于特殊要求的石油钢管
• 具有较高的强度和韧性
• 具有较高的耐腐蚀性能和耐磨性能
• 良好的焊接性能和加工性能
• 良好的高温性能和低温性能
CREATE TOGETHER
谢谢观看
THANK YOU FOR WATCHING
DOCS
石油钢管的性能要求
力学性能
• 较高的强度和韧性，承受内外压力
• 良好的弯曲性能和压缩性能，适应管道安装
耐腐蚀性能
• 抵抗腐蚀介质的侵蚀
• 延长钢管的使用寿命
密封性能
• 防止石油介质泄漏
• 保证管道的安全运行
石油钢管的力学性能与耐腐蚀性能
力学性能
耐腐蚀性能
• 屈服强度：衡量钢管承受外力的能力
• 耐酸性：抵抗酸性腐蚀介质的能力
石油钢管的种类与规格
石油钢管的种类
石油钢管的规格
• 无缝钢管：通过热轧或冷拔工艺制成
• 外径：常用的规格有219mm、273mm、325mm等
输油管道设计与管理知识
第一章1、原油及成品油的运输有公路、铁路、水运和管道输送这四种方式。
2、管道运输的特点：①运输量大；②管道大部分埋设于地下，占地少，受地形地物的限制少，可以缩短运输距离；③密闭安全，能够长期连续稳定运行；④便于管理，易于实现远程集中监控；⑤能耗少，运费低；⑥适于大量、单向、定点运输石油等流体货物。
3、输油管道一般按按输送距离和经营方式分为两类：一类属于企业内部（短输管道）；另一类是长距离输油管道。
4、输油管道按所书油品的种类可分为原油管道与成品油管道两种。
原油管道是将油品生产的原油输送至炼厂、港口或铁路转运站，具有管径大、输量大、运输距离长、分输点少的特点。
成品油管道从炼厂将各种油品送至油库或转运站，具有输送品种多、批量多、分输点多的特点，多采用顺序输送。
5、长距离输油管有输油站和线路两大部分及辅助系统设施组成。
6、首站：输油管起点有起点输油站，也称首站，主要组成部分是油罐区、输油泵房和油品计量装置；它的任务是收集原油或石油产品，经计量后向下一站输送。
末站：输油管的终点，有较多的油罐和准确的计量系统；任务：接受来油和向用油单位供油。
7、长距离输油管道上每隔一定距离设有截断阀（作用：一旦发生事故可以及时截断管道内流体，限制油品大量泄漏，防止事故扩大和便于抢修），输油管道截断阀的间距一般不超过32km。
8、长输管道的发展趋势有以下特点：①建设高压力、大口径的大型输油管道，管道建设向极低、海洋延伸；②采用高强度、高韧性、可焊性良好的管材；③高度自动化；④不断采用新技术；⑤应用现代安全管理体系和安全技术，持续改进管道系统的安全；⑥重视管道建设的前期工作。
9、大型长距离输油管道建设要认真遵守以下程序：(1)根据资源条件和国民经济长期规划、地区规划、行业规划的要求，对拟建的输油管道进行可行性研究，并在可行性研究的基础上编制和审定设计任务书。
(2)根据批准的设计任务书，按初步设计(或扩大初步设计)、施工图两个阶段进行设计。
油气管道知识
A1.按蜡含量的原油分类：蜡质量分数2蜡质量分数≤ 2.％5低蜡原油2蜡质量分数 2.5％～ 10.0％含蜡原油2蜡质量分数＞ 10.0％的原油高蜡原油大部分储运专业文件中，含蜡原油和高蜡原油统称含蜡原油。
（ 1）依据 C5 界定法，天然气能够分为：CA.贫气和富气B.酸气和洁气C.干气和湿气D.气田气和伴生气B1、北美、西欧有关的管道标准已规定， 20 英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要长处有：减小内腐化、粗拙度降落。
2、泵站总的特征曲线都是站内各泵的特征曲线叠加起来的，方法是：并联时，把同样扬程下的流量相加；串连时，把同样流量下的扬程相加。
3、泵站 -管道系统的工作点是指在压力供需均衡条件下，管道流量与泵站进、出站压力等参数之间的关系。
4、泵机组工作特征改变或调理方式有：1、换用和切割叶轮；2、变速调理。
1）泵站工作特征――反应泵站扬程与排量的互相关系 .即泵站的能量供给特征。
泵站排量＝输油管流量。
（√）2）泵站出站压头 (不考虑站内摩阻 )＝泵站扬程＋进站压头，（√）3）泵站出站压头是油品在管内流动过程中战胜摩阻损失和位差所耗费能量的根源。
（√）4）泵的扬程和泵的排出压力均等于泵的出口压力。
（×）C1、采纳次序输送时，在层流流态下，管道截面上流速散布的不均匀时造成混油的主要原由。
2、长距离输油管由输油站和管道线路两部分构成，输油站有首站、中间站、末站三类。
3、长距离输油管设计过程一般为：线路踏勘、可行性研究(方案设计 )、初步设计、施工图设计。
4、从管道输送角度，按流动特征分类，原油大概可分为轻质低凝低粘原油、易凝原油及高粘重质原油。
1）长距离输油管的离心泵站多半采纳“从泵到泵”方式。
（√）2）触变性原由：必定剪切作用对蜡晶构造的损坏有必定限度，在构造损坏同时，蜡晶颗粒及由其构成的絮凝构造间存在必定的从头连接过程 (即构造恢复 )，故经过一准时间的剪切后，表观粘度趋于一个均衡值。
石油管道知识
• C90和T95均分为1型和2型，即C90-1、C90-2和T95-1、T95-2。 • P110、 C110
质或固化物，介质和固化物都是通过油管输送的。
3、油管的规格
4、加厚油管的加厚端形状及尺寸
5、油管用接箍尺寸
6、油管长度
• 油管的长度范围见表5，国内通常按二级长度R2某一范围定尺交 货，如9.4-9.6m是常见的油管交货长度，长短差太大不利于油管 下井操作。
7、油管的钢级
• 油管钢级有：H40、J55、N80、L80、C90、T95、P110。
一、 石油管道基础常识
1、石油管相关专用名词解释
API：它是英文American Petroleum Institute的缩写，中文意思为美国石油学 会。 OCTG：它是英文Oil Country Tubular Goods的缩写，中文意思为石油专用管材， 包括成品油套管、钻杆、钻铤、接箍、短接等。 油管 TUBING：在油井中用于采油、采气、注水和酸化压裂的管子。 套管 CASING：从地表面下入已钻井眼作衬壁，以防止井壁坍塌的管子。 钻杆：用于钻井眼的管子。 Line pipe/ Pipe line：用于输送油、气的管子。 接箍 Coupling：用于连接两根带螺纹管子并具有内螺纹的圆筒体。 API螺纹 Thread：API 5B标准规定的管螺纹，包括油管圆螺纹、套管短圆螺纹、 套管长圆螺纹、套管偏梯形螺纹、管线管螺纹等。 特殊扣：具有特殊密封性能、连接性能以及其它性能的非API螺纹扣型。例如： 法国瓦鲁瑞克公司VAM扣
原油管道基础知识
原油管道基础知识管道运输是一种经济、安全、有效的运输方式，自1865年美国建成第一条输油管道以来，已经有一百多年的历史。
近几十年来，管道运输在世界范围内有了飞速发展，目前干线管道总长度已超过280万千米。
管道运输是原油和成品油最主要的运输方式，与公路、铁路、水路、航空统称为五大运输行业。
原油管道运输与其它运输方式相比，具有以下优点：①运输量大。
②便于管理，易于实现全面自动化，劳动生产率高。
③能耗少，运费低。
④运输距离短。
⑤安全可靠、能够长期连续稳定运行。
但是管道运输由于自身的特殊性，也有一些不足之处，它适合于定点、量大、单种物质的单向运输，不如公路、铁路和水路运行方式灵活，同时管道一旦建成后，还受最低输量的限制。
一、原油基础知识天然石油即原油，通常是褐色或黑色的，在常温下呈流动或半流动的粘稠液体，它常与天然气并存，由于原油的产地或油层位置的不同，使原油的性质产生了差别。
绝大多数原油的密度在（0.8～0.98）g/cm3之间，相对密度一般都小于1，流动性的差别也很大。
1.1 原油的化学组成及分类原油不导电，熔点和沸点都比较低；不易溶解于水，易燃烧。
绝大多数原油都有很浓的臭味，这是由于原油中含有一些有臭味的硫化物。
通常将含硫化物大于2%的原油称为高硫原油，低于0.5%的称为低硫原油。
介于0.5%～2%之间的称为含硫原油，对于含硫原油的输送必须要考虑它对管线及金属设备的腐蚀情况。
1.1.1原油的组成原油主要是由碳、氢两种元素构成的，其中碳和氢的质量分数分别是85%、12%左右，其余为硫、氮、氧和金属化合物碳和氢在原油中按一定的数量关系，彼此结合成多种不同性质的碳氢化合物，即是烃类化合物。
烃类化合物是原油的主要组成部分，约占原油总量的80％～ 90％。
以上的正构原油中所含的烃类主要有正构及异构烷烃、环烷烃、芳香烃。
原油内C16烷烃称石蜡，其熔点高于环境温度，若管道输送温度过低将析出蜡晶，并在管内壁结蜡。
【石油百科】石油知识——输油管道
【石油百科】石油知识——输油管道
输油管道（也称管线、管路）是由油管及其附件所组成，并按照工艺流程的需要，配备相应的油泵机组，设计安装成一个完整的管道系统，用以完成油料接卸及输转任务。
输油管道系统，即用于运送石油及石油产品的管道系统，主要由输油管线、输油站及其他辅助相关设备组成，是石油储运行业的主要设备之一，也是原油和石油产品最主要的输送设备，与同属于陆上运输方式的铁路和公路输油相比，管道输油具有运量大、密闭性好、成本低和安全系数高等特点。
输油管道的管材一般为钢管，使用焊接和法兰等连接装置连接成长距离管道，并使用阀门进行开闭控制和流量调节。
输油管道主要有等温输送、加热输送和顺序输送等输送工艺。
管道的腐蚀和如何防腐是管道养护的重要环节之一。
目前输油管道已经成为石油的主要输送工具之一，且在未来依旧具有相当的发展潜力。
输油管道重点终极版
输油管道重点终极版1．石油地面生产过程示意图2．长输管道总是由输油站、线路和辅助设施组成。
首站：输油管起点有起点输油站，主要组成部分是油罐区、输油泵房和油品计量装置；它的任务是收集原油或石油产品，经计量后向下一站输送。
末站：输油管的终点，有较多的油罐和准确的计量系统，任务是接受来油和向用油单位供油；中间站包括中间输油泵站、加热站和热泵站。
3．等温输油管道:指那些在输送过程中油温保持不变的管道。
这意味着：油温=地温=常数。
油流与管壁、管壁与环境之间没有热交换。
在工程实际中，一般总把那些不建设专门的加热设施的管道统称为等温输油管道。
4．输油泵站的工作特性：指泵站的排量与扬程之间的相互关系。
H=f(Q)。
①并联：Q=Q 1+Q 2+Q n H 1=H 2=H n ②串联Q 1=Q 2=Q n H=H 1+H 2+H n （排量大.扬程低.效率高）5．串并联适合的地形特点：①并联泵更适合地形比较都陡、高差比较大的爬坡地区，此时站间管道较短，管路特性较平，泵所提供的能量主要用于克服很大的位差静压头。
②串联泵更适合于地形平坦的地区和下坡段，这种情况下管路特性比较陡，所以也可以说串联更适合于管路特性较陡的情况。
6．摩阻损失包括两部分，即沿程摩阻和局部摩阻。
7．水力坡降：管道单位长度上的摩阻损失对于等温管道,水力坡降线是一条斜线.对于热油管道,水力坡降线是一条斜率不断增加的曲线.。
8．管路的工作特性：已定管路，输送某种已定粘度油品时，管路所需压头（即压头损失）和流量的关系（H-Q 关系）称为管路工作特性。
9．规范规定年工作天数为350天。
进行水利计算时，规定对于不加热的原油管道取管中心埋深处最冷月份的月平均低温作为计算温度来计算油品的温度和粘度。
10．管路的纵断面图：在直角坐标上表示管道长度与沿线高程变化的图形称为管道纵断面图。
11．动水压力：输送过程中某点液流的剩余压能。
管路沿线任一点水力坡降线与纵断面线之间的垂直距离。
油管基础知识
四、油管类型
②、内衬油管
• 内衬抗磨抗腐油管是在标准油管内壁加衬上内衬管，并通过特殊工艺保证衬管与 油管管体紧密结合，制成具有耐磨和防腐性能特种油管。
• 内衬管是一种以高密度聚乙烯为基体的高分子材料，这种材料具有很优良的弹性、 柔韧性、耐磨、耐温（80～130摄氏度）等物理特性，并具有耐H2S、CO2、酸、 盐等性能。
七、油管扣型
3、气密扣油管—FOX扣型
上扣时，两端螺距较大，负载主要由中间部分螺纹承受，两端螺纹应力较低； 轴向拉力是，通过螺距的变化，实现每个螺纹的更均匀的负载分配。如下图：
七、油管扣型
4、气密扣油管—NK3SB扣型
NK3SB特殊扣由日本钢管公司(NKK)开发承载面角度0，导向面角度 45。扣长 3.743*25.4=97.07mm 锥度 1：16；每英寸牙数 5牙，螺纹承载面和导向面相互接触的设计使其在拉 伸和压缩载荷下仍保持最佳性能。 螺纹作用：1.承载拉力；2.密封；3.对金属密封施加压力。
• 内衬抗磨抗腐油管可以明显减轻抽油杆与油管内壁的磨损，提高管、杆的抗磨
性和油管内部的防腐蚀性能，大大降低了井下故障，延长检泵周期和油管使用寿 命。来自 四、油管类型③、氮化油管
• 材料的破坏往往从表面开始，诸如磨损、腐蚀、高温氧化等，表面的 局部损坏又往往造成整个部件失效，最终导致停产。因此改变材料的 表面性能，能有效延长其使用寿命、节约资源、提高生产效率、减少 污染。为提高材料的表面硬度、耐磨性、疲劳强度及抗腐蚀能力，在 工业生产中常对钢材进行表面渗氮处理。
六、油管长度计量
1.油井深度计量的基准点
方补心 钻盘
六、油管长度计量
1.油井深度计量的基准点
洗井阀 3040.473040.77
石油管道阴极保护基本知识
石油管道阴极保护基本知识阴保护系统管理知识（一）阴极保护的原理自然界中，大多数金属是以化合状态存在的，通过炼制被赋予能量，才从离子状态转变成原子状态，为此，回归自然状态是金属固有本性。
我们把金属与周围的电解质发生反应、从原子变成离子的过程称为腐蚀。
每种金属浸在一定的介质中都有一定的电位, 称之为该金属的腐蚀电位（自然电位），腐蚀电位可表示金属失去电子的相对难易。
腐蚀电位愈负愈容易失去电子, 我们称失去电子的部位为阳极区，得到电子的部位为阴极区。
阳极区由于失去电子（如铁原子失去电子而变成铁离子溶入土壤）受到腐蚀，而阴极区得到电子受到保护。
阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面各点达到同一负电位，金属原子不容易失去电子而变成离子溶入溶液。
有两种办法可以实现这一目的，即牺牲阳极阴极保护和外加电流阴极保护。
1、牺牲阳极法将被保护金属和一种可以提供阴极保护电流的金属或合金（即牺牲阳极）相连，使被保护体极化以降低腐蚀速率的方法。
在被保护金属与牺牲阳极所形成的大地电池中，被保护金属体为阴极，牺牲阳极的电位往往负于被保护金属体的电位值，在保护电池中是阳极，被腐蚀消耗，故此称之为“牺牲”阳极，从而实现了对阴极的被保护金属体的防护，如图1—3。
牺牲阳极材料有高钝镁，其电位为-1.75V；高钝锌，其电位为-1.1V；工业纯铝，其电位为-0.8V（相对于饱和硫酸铜参比电极）。
2、强制电流法（外加电流法）将被保护金属与外加电源负极相连，由外部电源提供保护电流，以降低腐蚀速率的方法。
其方式有：恒电位、恒电流、恒电压、整流器等。
如图1-4示。
图1-4恒电位方式示意图外部电源通过埋地的辅助阳极将保护电流引入地下，通过土壤提供给被保护金属，被保护金属在大地中仍为阴极，其表面只发生还原反应，不会再发生金属离子化的氧化反应，使腐蚀受到抑制。
而辅助阳极表面则发生丢电子氧化反应，因此，辅助阳极本身存在消耗。
石油油管、套管基本知识
1、套管基本知识
海洋油气田开发工程中常规的套管程序包括：隔水导管、表层套管、中间技术套管(1～3层，视井深和工程情况而定)和生产套管。
生产套管(又称油层套管)是为地下储集层中的石油或天然气流至地面创造良好的流动通道,用以保护井壁、隔离各层流体，以利于油气井分层测试、分层开采和分层改造。
按照API标准划分，API 准套管有十个钢级，即H40、J55、K55、T95、N80、C90、C95、L80、P110、125Q。
API规范中，钢级代号后面的数值乘以6894．757kPa(1000psi)，即为套管以kPa(或psi)为单位的最小屈服强度。
这一规定除了极少数例外，也适应于非API 标准的套管，非API 标准套管是根据钻井和采油工程需要而超出API 标准的进一步发展。
API 套管钢级的强度指标表
非API 标准套管各种钢级的强度指标表
常见套管螺纹扣型分类：
螺纹最高泄漏压力（Mpa）
硫化氢使钢体脆性断裂，即发生氢脆，在低温下API 高强度钢中氢脆现象更严重，而非API钢级套管如NKK 系列套管较宜于有硫化氢存在的环境下使用。
在存在CO2环境下宜选用API 无缝钢管而不宜选用电阻焊钢管，或选用抗腐蚀合金钢如Cr不锈钢管。
2、API 油管相关知识
根据油管的强度，API 油管以分为H40、J55、N80、L80、C90、T95 和P110，共七个钢级。
钢级代号的物理意义跟套管钢级中的规定相同。
数字越大，表示该钢级油管的强度越高。
油管钢级颜色标记见下表。
油气管道概述
一、油气输送管道概况
管道运输是原油、天然气和成品油最主要的运输方式
之一。它与铁路、公路、航空、水运共同组成五大运输体系。
第一条原油管道 ——美国、1865年
第一条长距离输油管道——美国、￠600mm，长2158km，
二战期间日输30万桶原油
我国第一条长输管道——克拉玛依-独山子输油管道、
三级地区：户数在100户或以上的区段，包括市郊居住区、商业区、
工业区、发展区以及不够四级地区条件的人口稠密区； 四级地区：系指四层及四层以上楼房（不计地下室层数）普遍集 中、交通频繁、地下设施多的区段。
3、穿越工程 根据GB 50423-2007 《油气输送管道穿越工程设计规范》 的规定，穿越工程应按下表划分工程等级。 穿越水域工程等级
1.2 GA2级 GA1级以外的长输（油气）管道为GA2级。
2、GB类（公用管道） 公用管道是指城市或者乡镇范围内的用于公用事业或 者民用的燃气管道和热力管道。划分为GB1级和GB2级。 2.1 GB1级 燃气管道为GB1级。 2.2 GB2级 热力管道为GB2级，并且分为两类： （1） 设计压力大于2.5MPa。 （2）设计压力小于或等于2.5MPa。
长输管道工程主要施工工序：
材料、设备准备 防腐管预制 钢管拉运
工程勘察、设计
施工技术准备
管道测量、放线
作业带清理
下沟回填
补口、补伤
无损检 测
管道焊接
布管、挖沟及管道 组对
返修或返工
清管、扫线
管道试 压
阴极保护系统安装
管道构筑物安装
管道联合试运
输气管道干燥
交付及后期服务
2、油气田集输管道
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、石油管有关基本知识1、石油管相关专用名词解释API：它是英文American Petroleum Institute的缩写，中文意思为美国石油学会。
OCTG：它是英文Oil Country Tubular Goods的缩写，中文意思为石油专用管材，包括成品油套管、钻杆、钻铤、接箍、短接等。
油管：在油井中用于采油、采气、注水和酸化压裂的管子。
套管：从地表面下入已钻井眼作衬壁，以防止井壁坍塌的管子。
钻杆：用于钻井眼的管子。

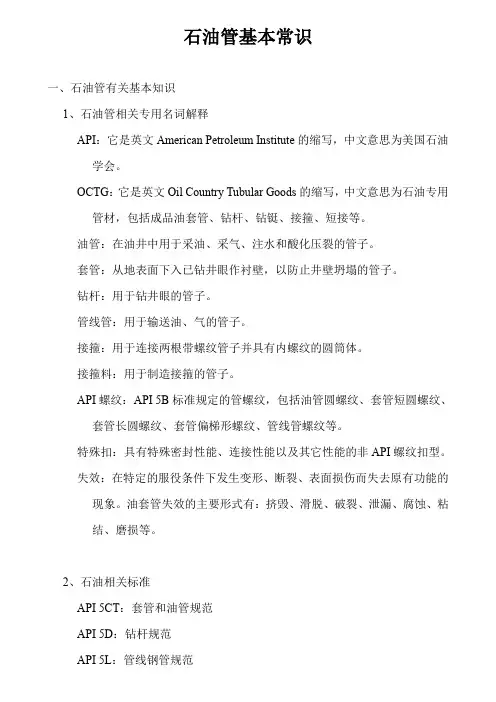

管线管：用于输送油、气的管子。
接箍：用于连接两根带螺纹管子并具有内螺纹的圆筒体。
接箍料：用于制造接箍的管子。
API螺纹：API 5B标准规定的管螺纹，包括油管圆螺纹、套管短圆螺纹、套管长圆螺纹、套管偏梯形螺纹、管线管螺纹等。
特殊扣：具有特殊密封性能、连接性能以及其它性能的非API螺纹扣型。
失效：在特定的服役条件下发生变形、断裂、表面损伤而失去原有功能的现象。
油套管失效的主要形式有：挤毁、滑脱、破裂、泄漏、腐蚀、粘结、磨损等。
2、石油相关标准API 5CT：套管和油管规范（目前最新版为第8版）API 5D：钻杆规范（目前最新版为第5版）API 5L：管线钢管规范（目前最新版为第44版）API 5B：套管、油管和管线管螺纹的加工、测量和检验规范GB/T 9711.1-1997：石油天然气工业输送钢管交货技术条件第1部分：A级钢管GB/T9711.2-1999：石油天然气工业输送钢管交货技术条件第2部分：B级钢管GB/T9711.3-2005：石油天然气工业输送钢管交货技术条件第3部分：C级钢管二、油管1、油管的分类油管分为平式油管(NU)、加厚油管(EU)和整体接头油管。
平式油管是指管端不经过加厚而直接车螺纹并带上接箍。
加厚油管是指两管端经过外加厚以后，再车螺纹并带上接箍。
整体接头油管是指一端经过内加厚车外螺纹，另一端经过外加厚车内螺纹，直接连接不带接箍。
2、油管的作用①、抽取油汽：油气井打完并固井之后，在油层套管中放置油管，以抽取油气至地面。
②、注水：当井下压力不够，通过油管往井里注水。
③、注蒸汽：在稠油热采过程中，要用隔热油管向井下输入蒸汽。
④、酸化和压裂：在打井后期或为了提高油气井的产量，需要对油气层输入酸化和压裂的介质或固化物，介质和固化物都是通过油管输送的。
3、油管的钢级油管钢级有：H40、J55、N80、L80、C90、T95、P110。
N80分为N80-1和N80Q，二者的相同点是拉伸性能一致，二者的不同点是交货状态和冲击性能区别，N80-1按正火状态交货或当终轧温度大于临界温度Ar3且张力减径后经过空冷时，又可用热轧找替正火，冲击功和无损检验均不作要求;N80Q必须经过调质(淬火加回火)热处理，冲击功应符合API 5CT规定，且应进行无损检验。
L80分为L80-1、L80-9Cr和L80-13Cr。
它们的力学性能和交货状态均相同。
不同之处表现在用途、生产难度和价格上，L80-1为普通型，L80- 9Cr和L80-13Cr均为高抗腐蚀性油管，生产难度大，价格昂贵，通常用于重腐蚀油井。
C90和T95均分为1型和2型，即C90-1、C90-2和T95-1、T95-2。
4、油管常用钢级、牌号及交货状态钢级牌号交货状态J55油管37Mn5 平式油管：热轧代替正火加厚油管：加厚以后全长正火N80-1油管36Mn2V 平式油管：热轧代替正火加厚油管：加厚以后全长正火N80-Q油管30Mn5 全长调质L80-1油管 30Mn5 全长调质P110油管25CrMnMo 全长调质J55接箍37Mn5 热轧在线常化N80接箍28MnTiB 全长调质L80-1接箍 28MnTiB 全长调质P110接箍 25CrMnMo 全长调质三、套管1、套管的分类及作用套管是支撑油、气井井壁的钢管。
每一口井根据不同的钻井深度和地质情况，要使用几层套管。
套管下井后要采用水泥固井，它与油管、钻杆不同，不可以重复使用，属于一次性消耗材料。
所以，套管的消耗量占全部油井管的70％以上。
套管按使用情况可分为：导管、表层套管、技术套管和油层套管，它们在油井中的结构见图1。
①导套：主要用于海洋、沙漠中钻井，用以隔开海水和砂子，保证钻井顺利进行，这层套管的主要规格为：∮762mm(30in ) ×25.4mm、∮762mm(30in) ×19.06mm。
②表层套管：主要用于第一次开钻，钻开地表松软地层到基岩，为了封隔这部分地层不致坍塌，需用表层套管进行封固。
表层套管的主要规格：508mm(20in)、406.4mm(16in)、339.73mm(13-3/8in)、273.05mm(10-3/4in)、244.48mm(9-5/9in)等。
下管深度取决于松软地层的深度，一般为80~1500m。
其承受的外压和内压都不大，一般多采用K55钢级或N80钢级。
③技术套管技术套管用在复杂地层的钻进过程中，当遇到坍塌层、油层、气层、水层、漏失层、盐膏层等复杂部位时，都需要下技术套管封固，否则钻井就无法进行。
有的井地层深而复杂，而且下井深度达数千米，这种深井需要下好几层技术套管，其力学性能和密封性能要求都很高，采用的钢级也较高，除K55以外，更多是采用N80和P110钢级，有些深井还采用Q125甚至更高的非API钢级如V150。
技术套管的主要规格有：339.73mm(13-3/8in)、273.05mm(10-3/4in)、244.48mm(9-5/8in)、219.08mm(8-5/8in) 193.68mm(7- 5/8in) 、177.8mm(7in)等。
④油层套管当钻井钻到目的层(含油、气的层位)，需用油层套管将油气层及上部裸露地层全部封住，油层套管内部是油层。
油层套管在各类套管中下井深度最深，其力学性能和密封性能要求也是最高，采用钢级有K55、N80、P110、Q125、V150等。
油层套管的主要规格有：177.8mm(7in)、168.28mm(6-5/8in)、139.7mm(5-1/2in)、127mm(5in)、114.3mm(4-1/2in)等。
四、钻杆管2、钻具用管分类及作用钻具中的方钻杆、钻杆、加重钻杆和钻铤组成钻柱。
钻柱是带动钻头从地面钻进到井底的核心钻孔工具，也是地面通向井底的一条通道。
它的主要作用有3个：①传递扭矩带动钻头钻井；②依靠自身重量给钻头施加破碎井底岩石的压力；③输送洗井液，即钻井泥浆通过地面的高压泥浆泵，打入钻柱内孔流入井底冲刷岩屑及冷却钻头，并携带岩屑经过钻柱外表面与井壁之间的环形空间返回到地面，达到钻井的目的。
钻柱在钻井过程中要承受各种复杂的交变载荷的作用，如拉、压、扭、弯等各种应力的作用，内表面还要承受高压泥浆的冲刷和腐蚀。
⑴方钻杆：方钻杆有四方型和六方型两种，我国的石油钻杆每套钻柱通常使用一根四方型钻杆。
其规格有：63.5mm(2-1/2in)、88.9mm(3-1/2in)、107.95mm(4-1/4in)、133.35mm(5-1/4in)、152.4mm(6in)等。
通常使用长度为12~14.5m。
⑵钻杆：钻杆是钻井的主要工具，连接在方钻杆的下端，随着钻井不断加深，钻杆一根接一根地不断加长钻柱。
钻杆的规格有：60.3mm(2-3/8in)、73.03mm(2-7/8in)、88.9mm(3-1/2in)、114.3mm(4-1/2in)、127mm(5in)、139.7mm(5-1/2in)等。
⑶加重钻杆：加重钻杆是连接钻杆和钻铤的过渡工具，可以改善钻杆的受力状况以及增大对钻头的压力。
加重钻杆的主要规格有：88.9mm(3-1/2in)和127mm(5in)等。
⑷钻铤：钻铤接在钻柱的下部，它是特厚壁管，刚性大，给钻头破碎岩石施加压力，打直井时可以起导向作用。
钻铤的常用规格有：158.75mm(6-1/4in)、177.85mm(7in)、203.2mm(8in)、228.6mm(9in)等。
五、管线管1、管线管分类管线管是石油和天然气工业中用于输送石油、成品油、天然气和水等管线用钢管的简称。
输送油、气的管线主要分为主线输送管线、支线输送管线和城市管网管线三种，主线输送管线的通常规格为∮406～1219mm,壁厚为10～25mm,钢级为X42～X80；支线输送管线和城市管网管线的通常规格为∮114～700mm,壁厚6～20mm,钢级为X42～X80。
管线管有焊接钢管，也有无缝钢管，焊接钢管使用量多于无缝钢管。
2、管线管标准管线管执行的标准是API 5L《管线钢管规范》，但我国于1997年颁布了2个管线管国家标准：GB/T9711.1-1997《石油天然气工业输送钢管交货技术条件第一部分：A级钢管》和GB/T9711.2-1997《石油天然气工业输送钢管交货技术条件第二部分：B级钢管》，这2个标准是等效于API 5L制订的，国内许多用户要求按这2个国家标准供货。
3、关于PSL1和PSL2PSL是产品规范水平的简称。
管线管的产品规范水平分为PSL1和PSL2，也可以说质量等级分为PSL1和PSL2。
PSL1高于PSL2，这2个规范水平不仅仅是检验要求不同，而且化学成分、力学性能要求也不同，所以按API 5L订货时，合同中的条款除注明规格、钢级等通常的指标外，还必须注明产品规范水平，即PSL1还是PSL2。
PSL2在化学成分、拉伸性能、冲击功、无损检测等指标上均严于PSL1。
4、管线管钢级和化学成分管线管的钢级由低至高分为：A25、A、B、X42、X46、X52、X60、X65、X70和X80。
5、管线管水压和无损要求管线管应逐支做水压试验，而且标准未规定允许无损代水压，这一点也是API标准与我国标准的一个很大的区别。
PSL1不要求无损检验，PSL2应逐支无损检验。
六、特殊扣1、特殊扣简介特殊扣是不同于API 螺纹的具有特殊结构的管螺纹。
现行的API螺纹连接的油套管虽然在油井开采中得到广泛的应用，但在某些油田的特殊环境下，其不足之处明显表现出来：API 圆螺纹连接的管柱，虽然其密封性能较好，但其螺纹部位所承受的拉力只相当于管体强度的60％~80％，因而不能在深井的开采中使用；API偏梯形螺纹连接的管柱，其抗拉性能虽然比API圆螺纹连接高很多，但其密封性能不是很好，因而不能用于高压气井的开采；另外，螺纹脂一般只能在温度为95℃以下的环境中才能发挥其作用，故在高温井的开采中不能使用。
与API圆螺纹和偏梯形螺纹连接相比，特殊扣连接在以下几个方面取得了突破性的进展：⑴密封性好，通过弹性和金属密封结构的设计，使接头气密封抗力达到管体极限内屈服压力；⑵连接强度高，用特殊扣连接的油套管，其连接强度达到或超过了管体强度，从根本上解决了滑脱问题；⑶通过材料的选择及表面处理工艺的改进，基本解决了螺纹粘扣问题；⑷通过结构的优化，使接头应力分布更趋合理、更有利于抗应力腐蚀；⑸通过台肩结构的合理设计，使上扣操作更为容易进行。
