阿贝折射仪使用与维护保养操作规程
阿贝使用、维护操作规范
成都市计量监督检定测试院作业指导书折射率标准块使用、维护操作规范版号：第七版文件编号：ZY04-GZ-015编制：杨晓东日期：2010年11月08日审核：赵勇日期：2010年11月09日批准：陈建刚日期：2010年11月10日实施日期：2010年11月12日受控编号：04-0050折射率标准块使用、维护操作规范1．目的本细则的目的是使本所的阿贝折射仪检定用折射率标准块在使用、操作、维护上规范化。
2．适用范围本规范适用于阿贝折射仪检定用折射率标准块的使用、维护、操作。
3．职责3.1仪器保管人负责折射率标准块的日常维护、量值溯源、标志管理等工作；并负有监督使用与仪器处于失控状态时（如出现故障）及时控制、向项目负责人报告的责任。
3.2仪器使用人必须正确使用操作折射率标准块。
3.3实验室主任和项目负责人负有督查本规范日常执行情况的责任。
4. 折射率标准块的使用 4.1使用前的准备工作。
4.1.1用镜头纸清洁每块折射率标准块。
4.1.2检测折射液有无变化，若有变化则应重配。
4.2使用步骤详见：阿贝折射仪检定/校准实施细则。
5 . 设备的维护、保养5.1使用完后应彻底清洗干净折射率标准块的进光面，擦干后用镜头纸包好入盒，妥善保管。
严防强震动和碰撞。
5.2每周打扫一次室内卫生，以确保环境清洁。
2010-11-12实施 第1页共２页折射率标准块作业指导书： 编号：ZY04-GZ-015 版本：第七版 修改：第0次修改使用、维护操作规范6. 折射率标准块的量值溯源与检定周期折射率标准块每四年送检一次，证书有效期四年。
检定后及时贴上合格标识，并注明有效期，作为折射率稳定性的考核记录。
7. 折射率标准块更换前后的规定在确认折射率标准块已出现破损、划伤时，应做好有关记录，并将其报废，不得再使用。
更换新的折射率标准块后，应进行检定／校准，按所开展的检定／校准实施细则操作，确认正常后，应进行检定／校准溯源、出具证书，恢复使用。

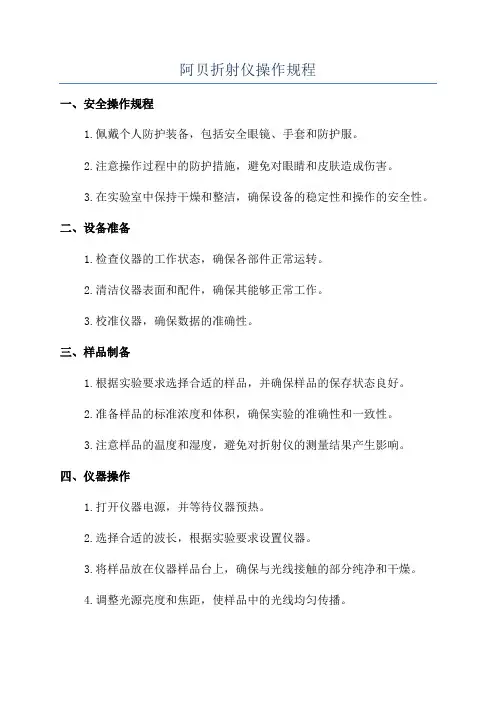

阿贝折射仪操作规程
阿贝折射仪操作规程一、安全操作规程1.佩戴个人防护装备，包括安全眼镜、手套和防护服。
2.注意操作过程中的防护措施，避免对眼睛和皮肤造成伤害。
3.在实验室中保持干燥和整洁，确保设备的稳定性和操作的安全性。
二、设备准备1.检查仪器的工作状态，确保各部件正常运转。
2.清洁仪器表面和配件，确保其能够正常工作。
3.校准仪器，确保数据的准确性。
三、样品制备1.根据实验要求选择合适的样品，并确保样品的保存状态良好。
2.准备样品的标准浓度和体积，确保实验的准确性和一致性。
3.注意样品的温度和湿度，避免对折射仪的测量结果产生影响。
四、仪器操作1.打开仪器电源，并等待仪器预热。
2.选择合适的波长，根据实验要求设置仪器。
3.将样品放在仪器样品台上，确保与光线接触的部分纯净和干燥。
4.调整光源亮度和焦距，使样品中的光线均匀传播。
5.利用仪器上的调节装置，使光线通过样品，并观察样品上出现的干涉图样。
6.记录仪器上显示的折射率数据，并确保测量的准确性。
五、数据处理与分析1.将测得的折射率数据转换为所需的物理参数，按照实验要求进行计算和分析。
2.分析实验结果，并与预期结果进行比对，确保实验结果的可靠性和准确性。
3.记录实验过程中出现的异常情况和操作方法，以供今后参考。
六、仪器维护1.每次使用完仪器后，及时进行清洁和消毒。
2.定期检查仪器的运行状态，对可能出现的故障进行预防和修复。
3.定期校准仪器，确保测量数据的准确性和一致性。
4.停用仪器时，将其存放在干燥、清洁和安全的地方。
七、实验室规范1.在实验室中保持安静和整洁，避免杂乱和容易导致事故的物品放置。
2.遵守实验室的安全规定，不得擅自操作或调试仪器。
3.遵守实验室设备的使用规范，不得破坏或随意更改仪器设置。
四、注意事项1.操作前认真阅读仪器的操作手册，并了解仪器的使用方法和注意事项。
2.避免在实验过程中对仪器产生过大的震动或冲击，避免对仪器造成损坏。
3.实验过程中出现的异常情况要及时记录，并妥善处理。

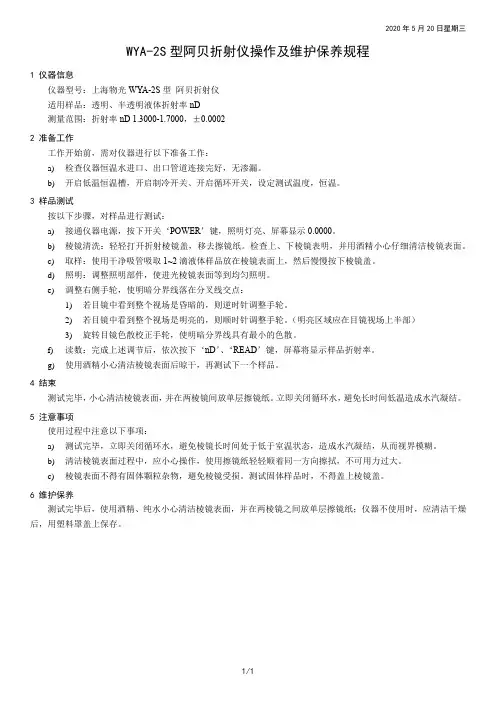

WYA-2S型阿贝折射仪操作及维护保养规程
2019年8月7日星期三WYA-2S型阿贝折射仪操作及维护保养规程1 仪器信息仪器型号：上海物光WY A-2S型阿贝折射仪适用样品：透明、半透明液体折射率nD测量范围：折射率nD 1.3000-1.7000，±0.00022 准备工作工作开始前，需对仪器进行以下准备工作：a)检查仪器恒温水进口、出口管道连接完好，无渗漏。
b)开启低温恒温槽，开启制冷开关、开启循环开关，设定测试温度，恒温。
3 样品测试按以下步骤，对样品进行测试：a)接通仪器电源，按下开关‘POWER’键，照明灯亮、屏幕显示0.0000。
b)棱镜清洗：轻轻打开折射棱镜盖，移去擦镜纸。
检查上、下棱镜表明，并用酒精小心仔细清洁棱镜表面。
c)取样：使用干净吸管吸取1~2滴液体样品放在棱镜表面上，然后慢慢按下棱镜盖。
d)照明：调整照明部件，使进光棱镜表面等到均匀照明。
e)调整右侧手轮，使明暗分界线落在分叉线交点：1)若目镜中看到整个视场是昏暗的，则逆时针调整手轮。
2)若目镜中看到整个视场是明亮的，则顺时针调整手轮。
（明亮区域应在目镜视场上半部）3)旋转目镜色散校正手轮，使明暗分界线具有最小的色散。
f)读数：完成上述调节后，依次按下‘nD’、‘READ’键，屏幕将显示样品折射率。
g)使用酒精小心清洁棱镜表面后晾干，再测试下一个样品。
4 结束测试完毕，小心清洁棱镜表面，并在两棱镜间放单层擦镜纸。
立即关闭循环水，避免长时间低温造成水汽凝结。
5 注意事项使用过程中注意以下事项：a)测试完毕，立即关闭循环水，避免棱镜长时间处于低于室温状态，造成水汽凝结，从而视界模糊。
b)清洁棱镜表面过程中，应小心操作，使用擦镜纸轻轻顺着同一方向擦拭，不可用力过大。
c)棱镜表面不得有固体颗粒杂物，避免棱镜受损。
测试固体样品时，不得盖上棱镜盖。
6 维护保养测试完毕后，使用酒精、纯水小心清洁棱镜表面，并在两棱镜之间放单层擦镜纸；仪器不使用时，应清洁干燥后，用塑料罩盖上保存。
阿贝折射仪的校准和保养 折射仪如何做好保养
阿贝折射仪的校准和保养折射仪如何做好保养阿贝折射仪是一种常用的光学检测仪器，紧要用于测量蔗糖溶液的质量分数，被广泛用于石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业等领域中。
作阿贝折射仪是一种常用的光学检测仪器，紧要用于测量蔗糖溶液的质量分数，被广泛用于石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业等领域中。
作为一种精密测量仪器，在使用前需要进行校准，同时还要注意保养和维护，这样才能得到精准的测量结果，并延长仪器使用寿命。
一、阿贝折射仪的校准1.用蒸馏水校准（1）将棱镜锁紧扳手松开，将棱镜擦干净（注意：用污水酒精或其他易挥发溶剂，用镜头纸擦干）（2）用滴管将2～3滴蒸馏水滴入俩棱镜中心，合上并锁紧（3）调整棱镜转动手轮，使得折射率读数恰为所需数据（4）从测量镜筒中管擦黑白分界线是否与叉丝交点重合，假如不重合，则调整刻度调整螺丝，使得叉丝交点精准的合分界线重合；若果视场小狐仙色散，可调整阿米西棱镜手轮至色散消失2.用标准玻璃块校准（1）松开棱镜锁紧扳手，将进光棱镜拉开（2）在玻璃块的抛光底面上滴溴化萘（高折射率液体），把它贴在遮光棱镜的面上，玻璃块的抛光测面应向上，以接受光线，使测量镜筒视场光亮（3）调整手轮，使折射率读数恰好为标准玻璃块已知的折射率值（4）从测量镜筒中察看，若分界线不与叉丝交点重合，则调整螺丝使他们重合。
若有色散，则调整手轮除去色散。
二、阿贝折射仪的维护1.使用前后及更换样品时，必需先清洗干净折射棱镜系统的工作表面。
2.仪器应当放置与干燥、空气流通的室内，以免光学零件受潮后生霉3.当测试腐蚀性液体时应适时做好清洗工作（包括光学零件、金属零件以及由其表面），放置侵蚀损坏。
仪器使用完毕后必需做好清洁工作4.被测试样品不应有硬性杂质，当测试固体试样时，应当放置把折射棱镜表面拉毛或产生压痕5.常常保持仪器清洁，严谨右手或汗渍触及光学零件，若光学零件表面有灰尘可用高级鹿皮或者长纤维的脱脂棉轻擦后吹风机吹干。
折射仪使用及维护保养标准操作规程
操作与测量液体折射率时相同糖溶液含糖量浓度的百分数。
4.3.5.测定平均色散值
基本操作方法与测量折射率时相同，只是以两个不同方向转动色散调节手轮时，使视场中明暗分界线无彩色为止，此时需记下每次在色散值刻度圈上指示的刻度值Z，取其平均值，再记下其折射率nD。根据折射率nD值，在色散表的同一横行中找出A和B值（若nD在表中二数值中间时用内插法求的）。再根据Z值在表中查出相应的σ值。当Z＞30时σ值取负值。当Z＜30时σ值取正值，按照所求出的A、B、σ值代入色散公式nF-nC=A+Bσ就可求出平均色散值。
题 目
折射仪使用及维护保养标准操作规程
制 定
部门审核
质量部审核
制定时间
审核日期
审核日期
批 准
批准日期
执行日期
分发部门
质量部
1.目的
本标准规定了阿贝折射仪的使用及维护保养方法。
2.适用范围
本标准适用于阿贝折射仪。
3.职责
QC室主任：负责监督本规程的执行；
操作人员：严格按照本规程对阿贝折射仪进行使用及维护保养。
4.4.3.被测试样中不应有硬性杂质，当测试固体试样时，应防止把折射棱镜表面拉毛或产生压痕。
4.4.4.经常保持仪器清洁，严禁油手或汗手触及光学零件，。
4.4.5.仪器应避免强烈振动或撞击，以防止光学零件损坏及影响精度。
4.基本内容
4.1.技术参数
测量范围 nD= 1.300-1.700
测量精度 0.0003
4.2.准备工作
4.2.1.在开始测定前，必须先用标准试样校对读数。将标准试样抛光面加1-2滴溴代萘，再贴在拆射仪镜的抛光面上当读数视场指示于标准试样上的刻值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动镜偏摆，使分界线象位移至十字线中心。通过反复地观察与校正，使示值的起始误差降至最小（包括操作者的瞄准误差）。校正完毕后，在以后的测定过程中不允许随意再动此部位。
阿贝折射仪操作维护保养规程
文件制修订记录1.1.仪器使用周围须有足够的光源。
1.2.仪器应放置于干燥、空气流通的室内，以免光学零件受潮后发霉。
2.0操作规程2.1.开机接通电源，预热30分钟后进行校准。
2.2.校准2.2.1.如测量数据与标准有误差，可用钟表螺丝刀通过色散校正手轮中的小孔进行调整。
2.2.2.将蒸馏水用干净滴管滴在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，调节目镜视度，使十字线成象清晰，微调手轮，使分界线位于十字线的中心，按下READ键，当读数显示为. 或0.000时，校准合格。
2.3.测量将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，要求液层均匀，充满视场，无气泡。
打开折光板，合上反射镜，调节目镜视度，使十字线成象清晰，微调手轮，使分界线位于十字线的中心，按“READ”键显示被测样品的折射率，在按“BRIX”则显示被测样品的锤度（可溶性固形物）。
2.4. 样品测量结束后，必须用蒸馏水或酒精小心清洗。
3.0注意事项3.1.仪器使用前后及样品更换时必须先清洗干净折射棱镜系统的工作表面。
3.2.滴液体的时候滴管不能接触棱镜表面，防止划伤。
3.3.使用完毕，用擦镜纸夹在上下棱镜中间保护棱镜。
3.4.聚光泡损坏时，先切断电源将聚光镜筒沿轴逆时针旋出，换好聚光泡后顺时针旋紧。
3.5.样品应涂满整个镜面，不能有气泡产生。
4.0维护保养4.1.当测试腐蚀性的液体时应及时做好清洗工作（包括光学零件、金属器件及油漆表面），防止浸蚀损坏。
仪器使用完毕后必须做好清洁工作。
4.2.被测试样中不应有硬性杂质，当测试固体试样时，应防止把折射棱镜表面拉毛或产生压痕。
4.3.经常保持仪器清洁，严禁油手或汗手触及光学零件，若光学零件表面有灰尘可用高级麂皮或长纤维的脱脂棉轻擦后用吹风吹去。
如光学零件表面沾上了油垢后应及时用酒精乙醚混合液擦干净。
4.4.仪器应避免强烈振动或撞击，以防止光学零件损伤以影响精度。
4.5.使用完毕，将擦镜纸放在两棱镜之间，防止关上棱镜时，可能留在棱镜上的细小硬粒弄坏棱镜工作面。
阿贝折射仪操作注意事项和保养维护要领
编号：FS-QG-35119阿贝折射仪操作注意事项和保养维
护要领
Abbe refractometer operation precautions and maintenance tips
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
阿贝折射仪是石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及有关科研单位不可缺少的常用设备之一。
阿贝折射仪在使用中该注意哪些事项？如何进行日常保养与维护？
1、仪器在使用前应用蒸馏水（按附表）或用标准试样校对读数。
尤其对测量结果有怀疑时，应对仪器反复观察与校正，将起始误差降至最小，确保测试结果的准确。
2、仪器在使用与校准前，为了确保成像的清晰和准确，应用无水酒精与乙醚（1：1）的混合液和脱脂棉花，轻轻擦拭进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面等，确保其清洁。
3、测试腐蚀性液体时，要及时对仪器光学零件、金属件
以及油漆表面等做好清洁工作，防止仪器被侵蚀。
4、被测试样中不应有硬性杂质，防止损坏折射棱镜表面。
5、仪器应放置在适宜的环境中防止光学零件受潮，最好环境干燥，空气流通。
6、仪器应避免强烈的振动或撞击，以免损坏仪器。
7、保持仪器的清洁，不要用手去碰触仪器光学部件，应用高级鹿皮或长纤维的脱脂棉擦拭光学零件表面灰尘，用酒精乙醚混合液清洁光学零件上的油垢。
请输入您公司的名字
Foonshion Design Co., Ltd。
WYA-2S数字阿贝折射仪使用与维护保养标准操作规程
一. 目的制定数字阿贝折射仪使用与维护保养标准操作规程，规范数字阿贝折射仪使用与维护保养操作，防止差错发生。
二. 依据WYA-2S数字阿贝折射仪操作说明书。
三. 适用范围适用WYA-2S数字阿贝折射仪使用与维护保养。
四. 职责QC人员：严格按本标准操作规程进行操作。
QC主管：监督检查本标准操作规程执行情况。
五.内容1.主要技术参数1.1. 电源： 220V-240V 50HZ±1HZ）: 1.3000~1.70001.2. 测量范围（折射率nD1.3. 测量准确度平均值（折射率n）: ±0.0002D1.4. 蔗糖质量分数（锤度Brix）显示范围： 0%～95%1.5. 温度显示范围 0℃～50℃1.6. 输入功率或电压 30W1.7. 使用温度范围室温～35℃1.8. 灯泡规格 6.5V 0.3A1.9. 保险丝规格 F/A250V 1A1.10.防护等级 IP202.操作方法2.1. 连接电源，按下“POWER”电源开关，预热30分钟，聚光照明部件中照明灯亮，同时显示窗显示00000。
有时显示窗先显示“—”，数秒后显示00000。
2.2. 打开折射棱镜部件，移去擦镜纸，仪器不使用时擦镜纸放在两棱镜之间，防止在关上棱镜时，可能留在棱镜上细小硬粒弄坏棱镜工作表面。
擦镜子只用单层。
2.3. 检查上、下棱镜表面，并用水或酒精小心清洁表面。
测定每个样品以后也要仔细清洁两块棱镜表面以免影响下一个样品的准确度。
2.4. 将被测样品放在下面的折射镜的工作表面上。
如样品为液体，用干净滴管吸1-2滴液体样品放在棱镜工作表面上，然后将上面的进光棱镜盖上。
如样品为固体，则固体必须有一个经过抛光加工的平整光面。
测量前需将抛光表面擦清，并在下面折射棱镜工作表面滴上1-2滴折射率比固体样品折射率高的透明液体，然后将固体样品抛光面放在折射棱镜工作表面上，使其接触良好。
测固体样品时不需将上面的进光棱镜盖上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阿贝折射仪使用与维护保养操作规程
版本/修订号
管理部门
分发号
1.目的:.
1.1规范阿贝折射仪检测操作方法，使操作过程规范化标准化。
2.适用范围:
2.1适用于本公司WAY-2W阿贝折射仪的使用。
3.职责:
3.1化验室检测员在检测糖度时需按此操作程序操作，并做好仪器的日常维护保养工作。
4.定义：
维护保养：通过擦拭、清扫、润滑、调整等一般方法对设备进行护理,以维持和保护设备的性能和技术状况。
5.1.3开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测量精度。（若用乙醚或酒精清洗必须等干后再加入被测液体）；
5.2开机操作：
5.2.1将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。
5.操作步骤：
5.1开机前检查与准备：
5.1.1检查仪器的完好和仪器的卫生；
5.1.2在开始测定前，必须先用蒸馏水或用标准试样校对读数。如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线调整至中央在以后测定过程中螺钉不允许再动。
5.3.1用蒸馏水冲洗棱镜表面并擦干。
6.注意事项：
6.1仪器每次使用完毕后都必须做好清洁工作。
6.2仪器长期使用后若主轴偏松，可调节底座中立柱侧面的螺钉。
6.3仪器应置放于干燥、空气流通的室内。防止ห้องสมุดไป่ตู้潮后光学零件容易发霉。
6.4经常保持仪器清洁，严禁油手或汗手触及光学零件。如光学零件表面有灰尘可用高级麂皮或脱脂棉蘸酒精乙醚混合液轻擦。
6.5仪器应避免强烈振动或撞击，以防止光学零件损伤及影响精度。
6.6严禁敲打或撞击折射仪；
6.7在操作时动作要缓慢，以免损坏反光镜和物镜；
7.相关制度：
7.1《计量仪器管理规程》
8.相关记录：
8.1《成品检验台帐》
编制：
审核：
批准：
发布日期
生效日期
5.2.2调节两反光镜使二镜筒视场明亮。
5.2.3旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读数镜视场右边所指示刻度值即为测出nd.
5.2.4测量固体时，固体上需有二个互成垂直的抛光面。测定时，不用反光面及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上其他操作与上同。若被测固体的折射率大于1.66，则不应用溴代萘固体而应改用二碘甲烷。
5.2.5当测量半透明固体时，固体上需有一个抛光面，测量时将固体的俄一个抛光面用溴代萘粘在折射棱镜上，去下保护罩作为进光面，利用反射光来测量，具体操作如上同。
5.2.6测量糖溶液内糖量浓度是，操作与测量液体折射率时同，此时应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。
5.3结束操作：
