锯床分类(精选.)

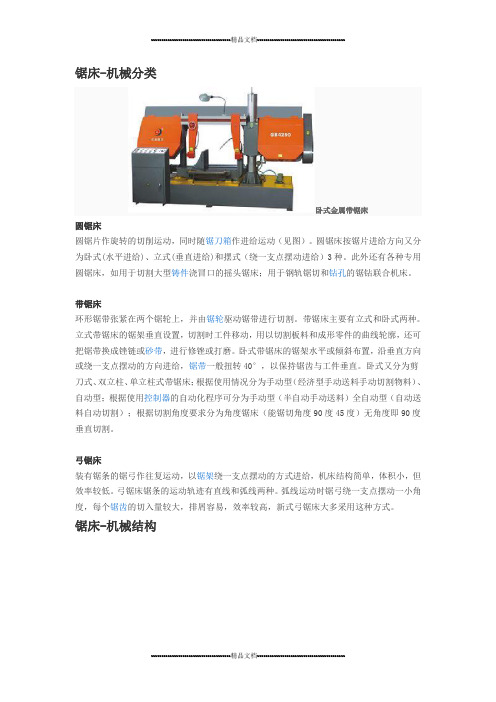

锯床-机械分类

卧式金属带锯床

圆锯床

圆锯片作旋转的切削运动，同时随锯刀箱作进给运动（见图）。圆锯床按锯片进给方向又分为卧式(水平进给)、立式(垂直进给)和摆式（绕一支点摆动进给）3种。此外还有各种专用圆锯床，如用于切割大型铸件浇冒口的摇头锯床；用于钢轨锯切和钻孔的锯钻联合机床。

带锯床

环形锯带张紧在两个锯轮上，并由锯轮驱动锯带进行切割。带锯床主要有立式和卧式两种。立式带锯床的锯架垂直设置，切割时工件移动，用以切割板料和成形零件的曲线轮廓，还可把锯带换成锉链或砂带，进行修锉或打磨。卧式带锯床的锯架水平或倾斜布置，沿垂直方向或绕一支点摆动的方向进给，锯带一般扭转40°，以保持锯齿与工件垂直。卧式又分为剪刀式、双立柱、单立柱式带锯床；根据使用情况分为手动型（经济型手动送料手动切割物料）、自动型；根据使用控制器的自动化程序可分为手动型（半自动手动送料）全自动型（自动送料自动切割）；根据切割角度要求分为角度锯床（能锯切角度90度45度）无角度即90度垂直切割。

弓锯床

装有锯条的锯弓作往复运动，以锯架绕一支点摆动的方式进给，机床结构简单，体积小，但效率较低。弓锯床锯条的运动轨迹有直线和弧线两种。弧线运动时锯弓绕一支点摆动一小角度，每个锯齿的切入量较大，排屑容易，效率较高，新式弓锯床大多采用这种方式。

锯床-机械结构

圆锯床

锯床主要部件有底坐；床身、立柱；锯梁和传动机构；导向装置；工件夹紧；张紧装置；送料架；液压传动系统；电气控制系统；润滑及冷却系统；

1、底座

底座为钢板焊接而成的箱形结构,床身、立柱固定其上，底座内腔有较大空间，前左侧为电气按钮控制箱，右侧为电气配电板箱，中间由钢板焊成的液压油箱，腔内装有液压泵站，液压管路，右侧为冷却切削液箱及水泵，底四角有地脚螺栓孔。

2、床身

床身为铸铁件，固定在底座上，立柱由一大小圆柱组成，大圆立柱作为锯架动的导轨，是用以支撑锯梁上下升降运动，并保证精确的导向，小圆柱起辅助作用，从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构，虎钳前方连接有承接成品件的工作台，左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔，转动手轮或按动按钮，使左钳口左右运动。

3、锯梁和传动机构

由厚钢板切割成形焊接而成，具有较强的刚性，其右后侧固定有蜗轮箱，箱内的蜗轮与锯梁上面的主动轮固接，二者同步旋转，左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮，再由主动轮、锯条驱动被动轮来实现的，锯条运转速度共三档。

4、锯条导向装置

安装在锯梁支板的导向装置由左、右导向臂与导向头组成，左、右导向臂都可沿燕尾榫移动（或右导向臂固定在立柱套上），调整两导向臂间距离比工件尺寸宽40mm左右。导向装置用于改变锯条的安装角，使锯条与工作台垂直，为保证锯条的切削精度，减少振动，在左右

导向臂各装有一组导向轮（滚动轴承）和耐磨的导向块，锯条背部也有耐磨合金的导向块。

5、夹紧机构

右虎钳固定在床身上，夹紧丝杆穿过液压夹紧油缸内孔，由丝杆连接左虎钳沿导轨左右移动，当左虎钳距离工件10-30MM时连接。手按控制面板的钳紧或钳松按钳，使工件夹紧或松开。

6、张紧装置

张紧装置是由滑板座、滑板、丝杆等组成，当要将锯条张紧时，用扭力扳手按顺时针方向旋转可张紧锯条，处于工作状态。如锯床处于长时间停机状态，扭力扳手向逆时针方向旋转锯条松开，松开锯条后可更换新锯条。

锯床-工作原理

液压锯床

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

润滑系统开车前必须按机床润滑部位（钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆）要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑，由蜗轮箱上部的油塞孔注入，箱仙面备有油标，当锯梁位于最低位置时，油面应位于油标的上、下限之间。试用一个月后应换油，以后每隔3－6个月换油1次，蜗轮箱下部设有放油塞。

锯条传动安装在蜗轮箱上的电动机通过皮带轮，三角胶带驱动蜗轮箱内的蜗杆和蜗轮，带动

主动轮旋转，再驱动绕在主动\被动轮缘上的锯条进行切削回转运动。锯条进给运动由升降油缸和调速阀组成的液压循环系统，控制锯梁下降速度从而控制锯条的进给（无级调速）运动。锯刷旋转在锯条出屑的地方，并随着锯条走锯的方向旋转，并由冷却泵供冷却液清洗，清除锯齿上的切屑。冷却液在底座的右侧冷却切削液箱里，由水泵直接驱动供冷却液。

按紧停（停止）按钮，顺时针方向旋转，油泵电机工作，齿轮泵工作，油液经过滤网进入管路，调节溢流阀使系统工作压力达要求。反之按钮向内压，所有电机停止工作。工件夹紧按钳紧按钮，电磁阀工作，液压油进入夹油缸左边，右边液压油回油箱，左钳向工件夹紧。

锯梁下降按工作按钳，液压油通过电磁阀进入升降油缸有杆腔；无杆腔液压油通过电磁阀，单向调速阀回油箱。锯梁快降按下降按钮，液压通过电磁阀工作，油进入升降油缸有杆腔，无杆腔油通过电磁阀回油箱。锯梁上升按上升按钮，液压油通过电磁阀进入升降油缸的无杆腔；有杆腔油经过电磁阀回油箱。工件松开按钳松按钮，液压油通过电磁阀进入夹紧油缸右边；左边液压油能过电磁阀回油箱，左钳口向左运动工件松开。

系统的模拟输入输出模块，使锯削过程的监控具有广泛的意义，如：锯床只要增加锯条变形的反馈，即可对锯削速度进行自适应调整。增加伺服阀，即可对锯削过程的速度和位置控制进行优化。系统的管理功能使材料和工件的管理更方便。系统的中文界面和实时的图形状态显示，使操作更友好更直观。由于系统采用标准PC，使锯削的网络化管理更便捷。

锯床-数控改造

小型带锯床

普通带锯床的改造

锯削下料长度通过调节标尺14与返回到位开关的相对位置来实现，下料数量由计数器实现，各动作的完成由到位开关检测。锯削速度由调压阀调整供油压力进行控制。各动作的逻辑关系由继电器完成，驱动由动力油缸完成，控制由电磁阀完成。
