真空电磁阀是一种常见的控制元件,它在工业自动化控制系统中起着非常重要
的作用。

它主要由电磁铁和阀体两部分组成,通过电磁力来控制阀门的开启和关闭,从而实现对流体的控制。

接下来,我们将详细介绍真空电磁阀的工作原理图及其工作原理。

首先,我们来看一下真空电磁阀的结构。

真空电磁阀通常由电磁线圈、阀芯、
阀座、阀体等部件组成。

当电磁铁通电时,产生的磁场将吸引阀芯,使其与阀座紧密闭合,阀门关闭;当电磁铁断电时,磁场消失,阀芯受弹簧的作用弹回,阀门打开。

这种结构设计使得真空电磁阀具有快速响应、可靠密封的特点。

其次,我们来了解一下真空电磁阀的工作原理。

在工作时,当电磁铁通电时,
电流通过电磁线圈产生磁场,磁场使得阀芯受到吸引力,与阀座紧密闭合,阀门关闭;反之,当电磁铁断电时,磁场消失,阀芯受弹簧的作用弹回,阀门打开。

通过这种方式,真空电磁阀能够实现对流体的控制,如气体、液体等。

此外,真空电磁阀还具有一些特殊的工作原理。

例如,一些真空电磁阀还可以
通过调节电磁铁的通电时间来控制阀门的开启和关闭时间,从而实现对流体的精确控制。

另外,一些真空电磁阀还可以通过调节阀芯的行程来控制阀门的开度,实现对流体的流量控制。

总的来说,真空电磁阀通过电磁力来控制阀门的开启和关闭,从而实现对流体
的控制。

它具有结构简单、工作可靠、响应速度快等特点,广泛应用于工业自动化控制系统中。

希望通过本文的介绍,能够让大家对真空电磁阀的工作原理有更深入的了解。

真空隔膜阀的结构及原理

真空隔膜阀的结构及原理

真空隔膜阀的结构及原理真空隔膜阀是一种常见的调节和截止真空管路中流体的装置。

它由阀体、隔膜、阀座、阀杆和操作机构等基本组成部分组成。

本文将介绍真空隔膜阀的结构及原理。

结构真空隔膜阀由两个主要部件组成:阀体和隔膜。

阀体是真空隔膜阀的主要部件,一般由铸铁、不锈钢或其它耐蚀材料制成。

隔膜是一个柔性的薄膜,通常由氟塑料、丁腈橡胶、丁基橡胶或硅橡胶制成。

当阀体内的压力改变时,隔膜将弯曲,使得阀座与隔膜之间的间隙发生改变,从而改变其流量。

阀体内部分为两个隔离气室:上部和下部。

上部的空气室是进气管路,下部是出气管路。

两个空气室之间分别通过阀杆连接,阀杆被固定在中央的阀盖中。

恰好在上下两部分之间的隔膜上形成了一个封闭的隔膜气室。

在阀体上方有一个操作机构,通过该操作机构可以调节阀的开启和关闭。

原理隔膜阀具有良好的流量调节性能和截止性能,通常被广泛应用于真空管路中。

其出色之处在于使用隔膜来分隔阀体中的气室,这种特殊构造可以使气室被隔绝,不容易被外部污染物污染。

同时,隔膜材料具有良好的弹性,可以承受瞬间反冲压力,并且可以经受不同的化学物质的腐蚀和高温。

当真空隔膜阀处于关闭状态时,阀体上下两个空气室之间的隔膜气室封闭状态。

当需要流体通过阀体时,操作机构使得上气室内的压力下降,这样隔膜就会向下弯曲并打开与下空气室相连接的出气口,然后流体就可以通过出气口流出。

当阀体内的流量反向流动或者反向压力升高时,隔膜就会恢复到原来的状态,挡住了出气口,从而实现了流量截止的功能。

而当上气室的压力升高时,隔膜会向上移动,阀门将关闭。

综上所述,真空隔膜阀由阀体和隔膜组成。

它利用隔膜的弹性变形改变阀体中的阀门间隙大小,实现流量调节和截止的功能。

在真空管路中,真空隔膜阀具有使用方便、维护简单、流道通畅等优点。

超高真空插板阀原理

超高真空插板阀原理

超高真空插板阀原理

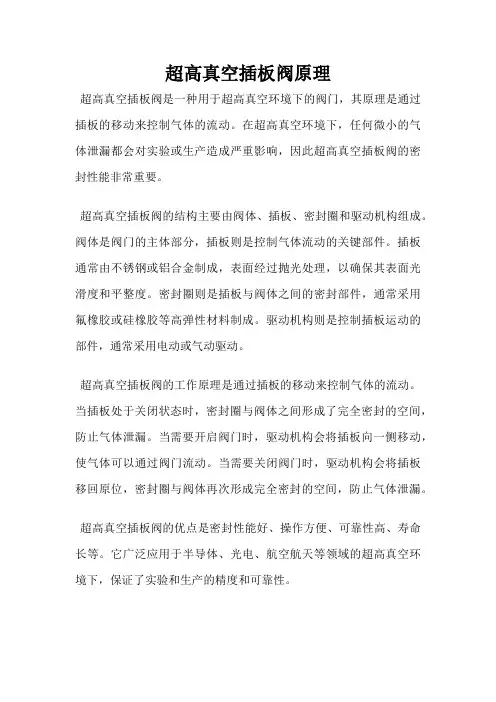

超高真空插板阀是一种用于超高真空环境下的阀门,其原理是通过插板的移动来控制气体的流动。

在超高真空环境下,任何微小的气体泄漏都会对实验或生产造成严重影响,因此超高真空插板阀的密封性能非常重要。

超高真空插板阀的结构主要由阀体、插板、密封圈和驱动机构组成。

阀体是阀门的主体部分,插板则是控制气体流动的关键部件。

插板通常由不锈钢或铝合金制成,表面经过抛光处理,以确保其表面光滑度和平整度。

密封圈则是插板与阀体之间的密封部件,通常采用氟橡胶或硅橡胶等高弹性材料制成。

驱动机构则是控制插板运动的部件,通常采用电动或气动驱动。

超高真空插板阀的工作原理是通过插板的移动来控制气体的流动。

当插板处于关闭状态时,密封圈与阀体之间形成了完全密封的空间,防止气体泄漏。

当需要开启阀门时,驱动机构会将插板向一侧移动,使气体可以通过阀门流动。

当需要关闭阀门时,驱动机构会将插板移回原位,密封圈与阀体再次形成完全密封的空间,防止气体泄漏。

超高真空插板阀的优点是密封性能好、操作方便、可靠性高、寿命长等。

它广泛应用于半导体、光电、航空航天等领域的超高真空环境下,保证了实验和生产的精度和可靠性。

真空止回阀参数

真空止回阀参数

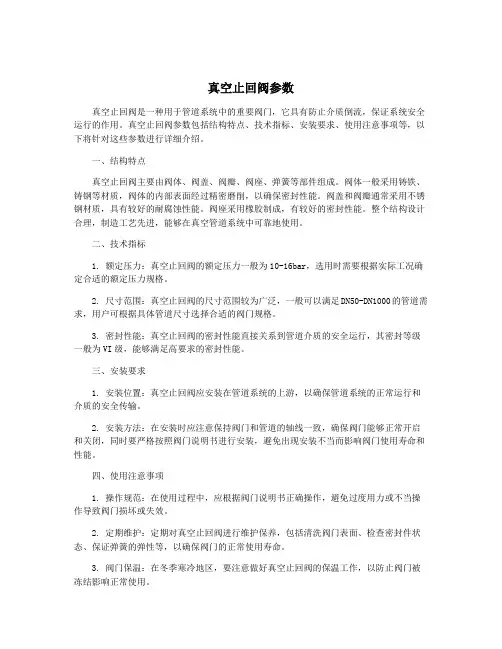

真空止回阀参数真空止回阀是一种用于管道系统中的重要阀门,它具有防止介质倒流,保证系统安全运行的作用。

真空止回阀参数包括结构特点、技术指标、安装要求、使用注意事项等,以下将针对这些参数进行详细介绍。

一、结构特点真空止回阀主要由阀体、阀盖、阀瓣、阀座、弹簧等部件组成。

阀体一般采用铸铁、铸钢等材质,阀体的内部表面经过精密磨削,以确保密封性能。

阀盖和阀瓣通常采用不锈钢材质,具有较好的耐腐蚀性能。

阀座采用橡胶制成,有较好的密封性能。

整个结构设计合理,制造工艺先进,能够在真空管道系统中可靠地使用。

二、技术指标1. 额定压力:真空止回阀的额定压力一般为10-16bar,选用时需要根据实际工况确定合适的额定压力规格。

2. 尺寸范围:真空止回阀的尺寸范围较为广泛,一般可以满足DN50-DN1000的管道需求,用户可根据具体管道尺寸选择合适的阀门规格。

3. 密封性能:真空止回阀的密封性能直接关系到管道介质的安全运行,其密封等级一般为VI级,能够满足高要求的密封性能。

三、安装要求1. 安装位置:真空止回阀应安装在管道系统的上游,以确保管道系统的正常运行和介质的安全传输。

2. 安装方法:在安装时应注意保持阀门和管道的轴线一致,确保阀门能够正常开启和关闭,同时要严格按照阀门说明书进行安装,避免出现安装不当而影响阀门使用寿命和性能。

四、使用注意事项1. 操作规范:在使用过程中,应根据阀门说明书正确操作,避免过度用力或不当操作导致阀门损坏或失效。

2. 定期维护:定期对真空止回阀进行维护保养,包括清洗阀门表面、检查密封件状态、保证弹簧的弹性等,以确保阀门的正常使用寿命。

3. 阀门保温:在冬季寒冷地区,要注意做好真空止回阀的保温工作,以防止阀门被冻结影响正常使用。

真空止回阀参数是关于该阀门的结构特点、技术指标、安装要求和使用注意事项等方面的详细介绍。

了解并严格遵守这些参数,能够有效保证真空止回阀在管道系统中的安全运行和稳定性能,确保介质的正常传输,为工业生产提供了可靠的保障。

几款真空阀简介及运用

几款真空阀简介及运用

几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。

当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。

适用的工作介质为空气及非腐蚀性气体。

常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力,在失去电源或压缩空气时,通径DN80以下的阀门将依靠弹簧力自动关闭阀门,DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。

从而达到真空系统中迅速切断气流之功能。

GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。

超高真空插板阀是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。

阀门适用于超高真空系统中接通或截止气流之用。

高真空系统中接通或截止气流之用。

适用的工作介质为洁净的空气和非腐蚀性气体。

低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。

其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上,当机械真空泵因工作需要突然停电、停止运转时,该阀利用大气压力使阀芯自动关闭,截止和真空系统相连的通道,同时向泵内放大气,防止机械泵油返回真空系统,起到了保护真空系统作用,有利于机械泵再启动。

适用的工作介质为空气及非腐蚀性气体。

电磁高真空充气阀是以电磁力为动力,当接通电源时,阀门被关闭,使真空系统与大气隔离;切断电源时,阀门处于开启状态,随之大气由外界引入真空系统。

GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能,阀内带有空气过滤器,可用作向真空系统充气。

阀门适用的介质为空气及非腐蚀性气体。

电磁高真空挡板阀是靠电磁力和弹簧复位力,用以打开或关闭的阀门,适用于真空系统中用以打开或隔断气流之用。

当阀关闭时,允许阀板密封面上侧承受大气压,下侧为真空,在此状态下接通电器控制盒电源后,阀板能正常开启。

真空插板阀结构及工作原理

真空插板阀结构及工作原理

真空插板阀结构及工作原理一、引言真空插板阀是一种常见的工业阀门,在高真空和低真空系统中广泛应用。

由于其简单、耐用和可靠的特点,被认为是真空系统中一种最好的阀门之一。

本文将详细介绍真空插板阀的结构、工作原理和使用特点,供读者参考。

真空插板阀主要由下列部分组成:阀体、插板、密封圈、传动装置和其他相关附件。

下面,我们逐一介绍这些部分的主要结构。

(一)阀体真空插板阀的阀体是一个容器,它通常由钢板或铸铁制成,并在内部安装了插板。

阀体内部的构造应尽可能简单,以保证有效的气密性。

(二)插板插板是真空插板阀的一个关键部件,它直接影响到该阀的工作性能。

通常情况下,插板是一个长方形的金属板,其尺寸和阀体相匹配。

插板上有一个齿轮等传动装置,可通过旋转来打开或关闭阀门。

在插板的两端,通常安装了密封圈,以确保插板在关闭时与阀体紧密贴合,从而防止气体泄漏。

(三)密封圈密封圈是一种环状零件,通常安装在插板的两端,可以与阀体形成闭合的密封结构。

为了确保紧密贴合,密封圈多是由弹性的橡胶或橡胶复合材料制成。

(四)传动装置真空插板阀的传动装置通常由齿轮组成,可以手动或自动驱动。

在实际使用中,多使用电动或气动驱动装置。

(五)其他相关附件真空插板阀还包括其他一些附件,如控制面板、阻尼装置、传感器等,以确保其正常工作。

真空插板阀的工作原理是通过插板的旋转来打开或关闭阀门。

当插板向阀体打开时,气体可以通过阀门进入系统。

当插板向阀体关闭时,气体被阻断,从而保持系统处于真空状态。

在真空系统中,插板与阀体之间的气密性是非常重要的,如果气泄漏超过了设定的限制,就可能对真空系统的工作造成不利影响。

密封圈的质量和安装是维持真空系统气密性的关键。

四、真空插板阀的使用特点(一)简单、耐用真空插板阀的结构简单,易于安装和维修,具有坚固、耐用、可靠等特点。

它们可以在恶劣的环境下工作,并且耐受高度腐蚀和高温的气体流。

(二)气密性好真空插板阀的密封圈多为松软的橡胶或橡胶复合材料,密封性能好。

真空阀门分类

真空阀门分类

真空阀门一、关于真空阀门真空阀门具有下列特点:压力低于大气压,而阀瓣上的压降不能超过1公斤力/厘米2。

介质的工作温度取决于使用装置的工艺过程。

温度一般不超过-70 ~ +150℃的范围。

对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。

按介质压力真空阀门可分成四组:1)低真空阀门:介质压力p=760~1毫米汞柱;(1×10+5Pa~1×10+2Pa)2)中真空阀门:p=1×10-3 毫米汞柱。

(1×10+2Pa~1×10-1Pa)3)高真空阀门:p=1×10-4 ~1×10-7 毫米汞柱;(1×10-1Pa~1×10-5Pa)4)超高真空阀门:p≤1×10-8 毫米汞柱。

(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门,被广泛采用的的阀杆作直线运动的真空波纹管截止阀。

闸阀却受到较大的限制,但这主要是对于大通径来说的。

可用的还有球形旋塞阀(球阀)、柱塞阀和蝶阀。

作真空阀用的旋塞阀未得到推广,因为旋塞阀需要用油润滑,使油汽可能进入真空系统,而这是不允许的。

真空阀门既可用现场手控和遥控,也可用电动、电磁传动(电磁阀)、气动和液动控制。

真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。

波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。

小通径(口径在10毫米以下)的截止阀关闭件可采用膜片密封。

低真空和中真空可以采用球形旋塞阀。

真空阀门型号组成:正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。

产品型号由基本型号和辅助型号两部分组成,中间用短横线隔开,型号构成如下所示:代表产品的使用真空度范围,以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为:低真空105~10-1Pa (760~10托) 用——D;2. 代表真空度范围为:高真空105~10-4Pa (760~10-6托) 用——G;3. 代表真空度范围为:超高真空10~ 10-7Pa (760 ~10-9托) 用——C;代表阀板结构形式或产品职能类别,以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如:C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀;代表产品驱动方式,以其关键字汉语拼音第一个字母(印刷体大写)表示:S手动、D 电动、Q 气动、C 磁动、Y 液动;代表阀门通道形式,以其关键字汉语拼音第一个字母(印刷体大写)表示:Z直通阀、J 角通阀、S 三通阀;特例: 只有带充气的阀门用汉语拼音大写字母Q作代号,其它种类阀门均不用符号作代号。

真空单向阀工作原理

真空单向阀工作原理

真空单向阀工作原理
真空单向阀是一种阀门,可以控制流体在一定方向上的流动,并防止反向流动。

其工作原理如下:
1. 结构:真空单向阀由阀体、阀盖、阀芯组成。

阀体上有两个连接口,一个流入口和一个流出口。

阀体内部有一个阀盖,阀芯被安装在阀盖内。

2. 反向压力:当流体从流入口进入阀体时,如果没有反向压力作用,阀芯会随着流体的压力而向上移动。

此时,流体可以通过流出口离开阀体。

这种情况下,阀门处于打开状态。

3. 反向流动阻碍:一旦有反向压力作用,例如流体从流出口反向流动,阀芯会受到反向压力的作用,被推向阀盖。

阀芯受到反向压力作用后,会与阀盖紧密接触,形成阻碍反向流动的密封。

此时,阀门处于关闭状态。

4. 开启状态:当反向压力消失或减小到一定程度时,阀芯会受到来自流入口的流体压力作用,被向下移动。

阀芯与阀盖分离,使流体可以再次自流入口通过阀门。

阀门再次处于打开状态。

综上所述,真空单向阀通过阀芯的移动来控制流体的流向。

当流体从流入口流向流出口时,阀门处于打开状态;而当反向流动时,阀门会自动关闭,阻止流体通过。

这种单向阀的工作原理十分简单,但在防止流体倒流的应用中起到了重要作用。

真空阀工作原理

真空阀工作原理

真空阀工作原理
真空阀是广泛应用于真空系统中的一种控制器件。

它的主要作用是在真空系统中控制气流的开启和关闭,以便实现对真空度和气体流量的精确控制。

其工作原理主要包括以下几个方面:
1. 机械结构原理:真空阀的主要部件包括阀门、阀体、驱动器等。

通过驱动器的作用,阀门在阀体内进行开启和关闭操作,以实现气流的控制。

2. 电磁控制原理:真空阀通常采用电磁控制方式来实现气流的控制。

当电磁控制信号作用于阀门时,阀门会受到电磁力的作用而发生运动,从而控制气体的通断。

3. 密封原理:真空阀的密封性能对于真空系统的正常运行至关重要。

因此,真空阀的阀门和阀体之间要采用高精密度的密封结构,以确保阀门的开闭与气体流量的控制精度。

总之,真空阀是真空系统中一种重要的控制器件,其工作原理包括机械结构、电磁控制和密封原理等多个方面。

只有充分理解其工作原理,才能更好地应用和维护真空阀,确保真空系统的正常运行。

- 1 -。

真空控制阀原理

真空控制阀原理

真空控制阀原理
真空控制阀是一种常用的控制装置,广泛应用于各个工业领域。

它的工作原理是基于控制阀芯的位置来调节流体介质的流量,从而达到控制系统压力或真空度的目的。

真空控制阀由阀体、阀芯、驱动机构和控制系统组成。

当控制系统需要调节真空度时,驱动机构将阀芯的位置进行微调,以改变介质的流通通道的大小。

当阀口变小时,介质流速加快,真空度相应增加;当阀口变大时,介质流速减慢,真空度相应降低。

阀体是真空控制阀的主要构件,由耐压材料制成,具有优良的密封性能和耐腐蚀性能。

阀芯位于阀体内部,可以进行上下或左右运动,从而改变介质的流通通道。

驱动机构可以采用电动机、气动装置或液压装置,根据需要进行选择。

控制系统是真空控制阀的核心部件,用于检测和调节真空度。

传感器可以实时监测系统中的真空度,并将信号反馈给控制系统。

控制系统根据传感器的信号,通过驱动机构来调节阀芯位置,从而实现对真空度的控制。

使用真空控制阀的好处是可以准确、稳定地控制系统中的真空度。

它可以根据系统需求进行自动调节,无需人工干预。

同时,真空控制阀具有快速响应的特点,可以在短时间内实现真空度的调节,提高生产效率。

总之,真空控制阀是一种重要的控制装置,通过调节阀芯位置
来控制流体介质的流量,实现对系统真空度的调节。

它具有精确、稳定、快速的调节特点,广泛应用于各个工业领域。

真空减压阀工作原理

真空减压阀工作原理

真空减压阀工作原理一、引言真空减压阀是一种用于控制气体流动的装置,其主要作用是在真空系统中保持稳定的压力。

在真空系统中,气体流动受到许多因素的影响,如温度、压力、密度等。

为了保证真空系统正常运行,需要对气体流动进行控制。

真空减压阀就是在这样的背景下应运而生的。

二、真空减压阀概述1. 真空减压阀定义真空减压阀是一种用于控制气体流动的装置,其主要作用是在真空系统中保持稳定的压力。

它通常由阀门、弹簧和调节器组成。

2. 真空减压阀分类根据其结构和工作原理不同,真空减压阀可分为多种类型。

其中比较常见的有:(1)机械式真空减压阀:通过机械结构实现对气体流量的控制;(2)电子式真空减压阀:通过电子元件实现对气体流量的控制;(3)液位式真空减压阀:通过液位高度变化实现对气体流量的控制。

3. 真空减压阀主要组成部分真空减压阀通常由以下几个组成部分构成:(1)阀门:用于控制气体流量;(2)弹簧:用于提供阀门的开启力;(3)调节器:用于调节弹簧力,从而控制气体流量。

三、真空减压阀工作原理1. 真空减压阀基本原理真空减压阀的基本原理是利用弹簧力和气体压力之间的平衡关系来控制气体流动。

当气体流动时,气体会对阀门施加一个力,这个力与弹簧提供的力相抵消,从而实现对气体流量的控制。

2. 真空减压阀工作过程当真空系统中的气体流动时,气体会通过真空减压阀进入系统。

此时,气体会对阀门施加一个力,使其向上移动。

随着阀门的移动,弹簧也会被拉伸。

当气体流量达到一定值时,弹簧将无法再提供足够的开启力,此时阀门就会关闭。

当气体流量减小时,弹簧会重新提供足够的开启力,使阀门重新打开。

3. 真空减压阀的控制方式真空减压阀的控制方式可以分为两种:手动控制和自动控制。

(1)手动控制:手动控制通常是通过旋转调节器来改变弹簧力的大小,从而实现对气体流量的控制。

(2)自动控制:自动控制通常是通过电子元件来实现的。

电子元件可以根据预设参数来自动调整弹簧力,从而实现对气体流量的精确控制。

真空角阀工作原理

真空角阀工作原理

真空角阀工作原理真空角阀,是一种常用于真空系统的关键元件,它的工作原理是通过控制阀门的开启和关闭,以控制真空系统中的气体流动。

本文将详细介绍真空角阀的工作原理。

一、真空角阀的结构和组成真空角阀由阀体、阀盖、阀芯和驱动装置等部分组成。

阀体是角形的,其内部设有阀座和出口通道。

阀盖与阀体相连接,阀芯则位于阀体内部,通过驱动装置控制阀芯的运动。

二、真空角阀的工作原理真空角阀的工作原理可以分为开启和关闭两个过程。

1. 开启过程:当驱动装置提供动力时,阀芯受到推力向上运动。

当阀芯与阀座分离时,真空系统中的气体可以通过出口通道流出,实现真空系统的放气。

2. 关闭过程:当驱动装置停止提供动力时,阀芯受到阀盖和弹簧的作用力向下运动。

当阀芯与阀座接触时,阀门关闭,阻止气体进入真空系统。

三、真空角阀的特点真空角阀具有以下特点:1. 快速响应:真空角阀的驱动装置可以迅速控制阀芯的运动,实现快速开启和关闭,提高系统的响应速度。

2. 高密封性:真空角阀的阀座与阀芯接触时,形成密封,阻止气体流动。

这种密封性能可以保证真空系统的稳定性和可靠性。

3. 大流量:真空角阀的出口通道宽度较大,可以容纳较大的气体流量,满足真空系统的工艺要求。

4. 长寿命:真空角阀采用耐磨损材料制造,具有较长的使用寿命。

阀盖和阀芯的接触部分经过特殊处理,减少磨损,延长使用寿命。

5. 节能环保:真空角阀的驱动装置采用电动或气动方式,相比传统的手动阀门,可以节约能源,并减少环境污染。

四、真空角阀的应用领域真空角阀广泛应用于各种真空系统中,例如半导体制造、光学薄膜沉积、真空冷冻干燥等领域。

它们在这些领域中起到关键的控制作用,用于调节气体流动和维持系统的稳定性。

总结:真空角阀是真空系统中不可或缺的元件,其工作原理是通过控制阀门的开启和关闭来控制气体流动。

它具有快速响应、高密封性、大流量、长寿命、节能环保等特点,并广泛应用于各种真空系统中。

通过对真空角阀的了解,我们可以更好地理解和应用真空技术,提高工作效率和产品质量。

真空破坏阀工作原理

真空破坏阀工作原理

真空破坏阀工作原理
真空破坏阀是一种用于控制真空系统内部压力的关键装置,其工作原理是通过调节阀门的开启和关闭来实现真空度的调节。

在真空系统中,通过控制真空破坏阀的工作状态,可以实现对系统内部真空度的精确控制,从而满足不同工艺要求的真空度需求。

真空破坏阀的工作原理主要包括以下几个方面:
一、阀门结构。

真空破坏阀一般由阀体、阀盖、阀杆、阀座、密封圈等部件组成。

阀门的开启和关闭是通过阀杆的上下运动来实现的,当阀杆向下推动时,阀座与阀体之间的密封圈会被挤压,从而实现阀门的关闭;当阀杆向上拉动时,阀座与阀体之间的密封圈会被释放,从而实现阀门的开启。

通过这种结构设计,可以实现对真空度的精确控制。

二、工作原理。

在真空系统中,当需要调节真空度时,控制系统会向真空破坏阀发送信号,通过控制阀门的开启和关闭来调节系统内部的真空度。

当阀门关闭时,系统内部的气体无法通过阀门进入系统,从而实现真空度的维持;当阀门开启时,系统内部的气体可以通过阀门进入系统,从而改变系统的真空度。

通过不断地调节阀门的开启程度,可以实现对系统真空度的精确控制。

三、应用场景。

真空破坏阀广泛应用于半导体制造、光学薄膜镀膜、真空干燥、真空包装等领域。

在这些领域中,对真空度的要求非常严格,需要通过真空破坏阀来实现对系统真空度的精确控制,从而保证工艺的顺利进行。

总结来说,真空破坏阀通过控制阀门的开启和关闭来实现对真空系统内部真空度的调节,其工作原理简单而有效。

在实际应用中,真空破坏阀扮演着非常重要的角色,对于保证系统的稳定运行和工艺的顺利进行具有重要意义。

真空阀门的概述与分类

真空阀门的概述与分类

真空阀门的概述与分类
一、真空阀门概述
在真空系统中,用来改变气流方向,调节气流量大小,切断或接通管路的真空系统元件称为真空阀门。

真空阀门在真空系统中的作用是:
(1)开关气路如图1所示,当阀1和阀4关闭,阀2打开时,机械真空泵Ⅲ对容器I抽真空,气流流经预真空抽气管路;当阀2关闭,阀4打开时,机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽空,此时气流流经扩散泵。

可见,阀门在这种操作中的作用是开关气路,改变气流的流经路线。

(2)控制气流大小,调节真空度在图1中,调节阀1的阀盖开启角度,即可调节流经管路的气流量大小;关闭阀2和阀4,通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。

(3)定量充气如图2所示,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,就把该体积的高压气体放进容器中去,这样就起到了定量充气的作用。

二、真空阀门的分类方法
真空阀门的型号编制方法国家专业标准作了规定,可查阅有关标准。

真空阀门的种类繁多,通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类,其分类如下:
根据阀门的职能:低真空阀门、高真空阀门、超高真空阀门
根据结构塑式:挡板阀、翻板阀、碟阀、隔板阀、闸阀、针阀、插板阀
根据驱动方式:手动阀、电动阀、手电两用阀、电磁阀、气动阀、液压真空阀
根据材料:金属真空阀、玻璃真空活塞(考克)、塑料阀
根据用途:截止阀、隔离阀、放气阀、节流阀、换向阀、封闭送料阀根据通道方式:脚阀、直通阀、双通阀、三通阀、四通阀。

真空隔膜阀的工作原理

真空隔膜阀的工作原理

真空隔膜阀的工作原理真空隔膜阀是一种常用的真空封闭阀门,其主要作用是控制介质在真空状态下的流动。

这种阀门具有良好的密封性能和低渗漏率,因此被广泛应用于半导体工业、真空冷冻、化学工业、医药工业等领域。

真空隔膜阀的组成结构真空隔膜阀的主要组成部分包括阀体、隔膜室、活塞、隔膜、弹簧等。

其中,阀体是阀门的主体部分,隔膜室位于阀体上方,隔膜则连接在隔膜室与阀体之间。

活塞则作为阀门开关控制装置,同时通过它来支撑隔膜与弹簧。

真空隔膜阀的工作原理真空隔膜阀采用气动或电动方式控制阀门开启和关闭。

在关闭状态下,隔膜与活塞之间的弹簧将隔膜压缩并压紧至阀座上,从而形成密封状态。

当阀门需要打开时,外部气源通过控制阀或者自定向气动元件推动活塞,使其与隔膜一同向上抬起,从而使介质流动通道开启。

在此过程中,隔膜发挥重要作用。

隔膜一端与阀体相连,另一端则与活塞相连。

当活塞向上移动时,隔膜的对面会形成负压,使得隔膜向上弯曲并膨胀。

隔膜的膨胀使得两个流通通道被分开,进而实现了开关控制。

当活塞移动到位后,气源停止提供,此时隔膜被弹簧重新压缩,阀门则关闭。

真空隔膜阀的特点真空隔膜阀具备许多优点,如:1.低漏率:由于阀门是由弹性材料隔开的,因此介质只能通过紧密的结构间隙,阀门具有良好的密封性能和低漏率。

2.反应速度快:真空隔膜阀的活塞和隔膜采用弹簧复位结构,阀门的开关速度快。

3.耐久性强:真空隔膜阀采用高强度耐腐蚀材料,具有良好的耐久性和长寿命。

4.处理多种介质:真空隔膜阀具有良好的适应性,可以处理多种介质,包括高温、高粘度、高腐蚀性介质。

总结真空隔膜阀是一种功能强大、性能稳定的阀门,具有许多优良特点,被广泛用于半导体工业、真空冷冻、化学工业、医药工业等领域。

学习并理解真空隔膜阀的工作原理,可以帮助我们更好地应用和维护阀门,提高生产效率,提高质量和安全性。

真空逆止阀工作原理

真空逆止阀工作原理

真空逆止阀工作原理
一、结构原理
真空逆止阀主要由阀体、阀瓣和弹簧组成。

阀体通常是由金属或塑料
材料制成的管道形状,内部有阀座和阀座孔。

阀瓣是一个适配于阀座孔的
圆盘形部件,通常由橡胶、金属或合金制成。

弹簧连接在阀瓣上,用于控
制阀瓣的开启和关闭。

当流体在真空逆止阀的进口侧流入时,阀瓣会被流体冲开弹簧的作用下,打开阀门,流体可以自由通过阀体。

当流体的压力减小或停止流动时,弹簧的弹力会让阀瓣自动关闭,阻止流体逆流。

二、流体力学原理
当流体停止流动或反向流动时,进口侧的压力降低,而阀体出口侧的
压力升高,这会使阀瓣上的压力大于弹簧的弹力,导致阀瓣关闭,阻止了
逆向流体的进入。

同时,真空逆止阀还可以通过调整弹簧的张力来改变阀瓣关闭的压力值,实现对流体逆止阀的控制。

真空逆止阀是真空系统中不可或缺的重要组成部分。

它的工作原理简
单且可靠,能够有效防止真空系统中气体或液体的逆流,保护真空系统的
正常运行。

在实际应用中,真空逆止阀广泛用于真空管道、真空泵、真空
系统和实验室等领域中。

五种常见的真空阀门连接形式

五种常见的真空阀门连接形式

书山有路勤为径,学海无涯苦作舟
五种常见的真空阀门连接形式
真空阀门的种类繁多,且在真空系统中起着重要作用,通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类,本文讲述了五种常见的真空阀门连接形式。

1、法兰连接
这是阀门中用得最多的连接形式。

按结合面形状又可分为以下几种:
1)光滑式:用于压力不高的阀门。

加工比较方便
2)凹凸式:工作压力较高,可使用中硬垫圈
3)榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。

4)梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64 公斤/平方厘米的阀门,或高温阀门。

5)透镜式:垫圈是透镜形状,用金属制作。

用于工作压力≥100 公斤/ 平方厘米的高压阀门,或高温阀门。

6)O 形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O 形圈的出现,而发展起来的,它在密封效果上比通常平垫圈可靠。

2、螺纹连接
这是一种简便的连接方法,常用于小阀门。

又分两种情况:
1)直接密封:内外螺纹直接起密封作用。

为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果极佳,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

真空阀门的几种典型结构
(1)隔膜阀
隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。

如图3所示,转动手轮可带动阀杆上、下移动,使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。

此种阀门如采用丁晴橡胶隔膜,适用于前级和预抽管道上及温度为-25~80℃的非腐蚀性气体。

如采用氟橡胶隔膜,可用于高真空系统,使用温度范围为-30~150℃。

(2)真空球阀
图4所示是真空球阀的结构,该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。

金属球上有一个大穿孔,借助于手柄转动金属球使穿孔改变方向,即可接通或切断气路。

金属球轴杆与阀体间的密封采用O形密封圈密封。

(3)真空蝶阀
蝶阀的结构比较简单,如图5所示。

阀板的边缘上嵌有O形密封圈,阀板靠螺栓固定在传动轴阀杆上,使阀杆带动阀板转动,当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭,从关闭位置、阀板再转动90O时,阀门即完全打开,该种阀门的主要优点是体积小。

结构简单。

(4)插板阀
图6和图7是插板阀的两种结构型式。

弹性体密封圈是嵌在阀体上。

转动手柄即可打开或关闭阀门。

图6的插板阀关闭时是靠限位块的斜面压紧阀盖,进而压紧密封圈。

图7的插板阀是靠链板压紧实现阀口密封。

(5)挡板阀
图8是一种挡板阀的结构。

该阀通过阀盖的开启和压下来实现管路的接通和截止。

图中,压板23使阀口密封圈24固定于阀盖上。

压板2将阀杆3与阀盖连为一体。

上盖20与阀体22由密封圈21密封。

压帽5和7分别压紧密封圈4和8,实现动密封。

气缸盖11压紧密封圈lO,使气缸16
上部密封。

气缸与气缸座17,通过密封圈9密封。

注油管18注入扩散泵油,以减小摩擦并帮助密封。

进气管接头12。

从空气压缩机来压缩空气首先通过加油器19,从加油器中出来的气体含有一定的油,再进入换向阀6,最后进入气缸,一方面润滑换向阀中的活塞,另一方面,防止气缸内表面生锈。

换向阀控制气源进入气缸上下部。

密封垫片13、活塞胶圈14、活塞15,将气缸分为两部分移动于气缸之中,从而控制阀门的开闭。

(6)翻板阀
图9、10、11是三种,不同结构的真空翻板阀。

它们都是用压缩空气为动力源。

在阀门打开或关闭的过程中,阀板的运动有一个翻转过程。

能翻转一个角度。

在图10的结构中,靠滚轮将阀盖挡翻,在这种结构的阀门中,阀盖不能翻转90o。

图9的结构,阀盖的翻转靠四连杆机构实现,阀盖能实现90o翻转。

图11的翻板阀是蚌线机构。

这种阀门结构简单,总高度低,阀板能翻转90o,是我国1971年首创的。

在翻板阀中,阀板翻转90o时,流导较大。

(7)电磁阀
真空阀门的驱动方式为磁力驱动的即为电磁阀。

电磁真空阀的密封机构与挡板阀相同,如图12所示。

平时,电磁阀的阀盖靠弹簧压紧封住管路通道,需要开启时,将电磁线圈接通电流,磁力即吸引衔铁,带动阀盖,将阀门打开。

有的电磁真空阀设计成带充气的。

称为电磁真空带充气阀,是专门安装在油封式机械泵入口管路上的专用阀门。

阀门与泵接在同一电源上,泵的启动与停止直接控制了阀的开启与关闭。

当泵停止工作或电源突然中断时,阀能自动将真空管路封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。

(8)针阀
图13是一个超高真空针阀。

针阀是一种微调阀,其阀塞为针形,主要用作调节气流量。

微调阀要求阀口开启逐渐变大,从关闭到开启最大能连续细微地调节。

针形阀塞即能实现这种功能。

针形阀塞一般用经过淬火的钢制长针,而阀座是用锡、铜等软质材料制成。

阀针与
阀座问的密封是依靠其锥面紧密配合达到的。

阀针的锥度有1:50和6o锥角两种,锥表面要经过精细研磨。

图中的阀杆与阀座问的密封是靠波纹管实现的。

(9)超高真空阀
通常的高、低真空阀门,密封垫圈的材料为橡胶,不能承受高温烘烤。

因而不能使用在超高真空设备上。

能使用在超高真空设备上的超高真空阀门必须满足:(1)能承受高温(400~450℃)多次烘烤;(2)放气量小,气密性好;(3)重复性好;(4)流导大。

图14是超高真空阀门的一种。

其主要部件是无氧铜阀盖,不锈钢阀体和传动导向机构。

阀座刀口型式为直角,挡板起保证阀门重复性的作用,即刀口在阀盖上压出的刀痕每次都能重合。

(10)玻璃真空活塞
玻璃活塞山开有孔的锥形芯子及带有连接管的外套组成,芯子与外套之间的接触面是磨光面,其问涂以真空封脂以取得密封。

气体的通路由芯子上的孔和所对准的连接管决定,转动芯子便可控制气体通路。

因用封脂密封,芯子与外套之间就不会漏气。

图15是典型的玻璃真空活塞。

活塞按其连接管道的数目分为二通、三通或多通活塞。

二通又分为对通和直角通。

在图15(b)中,(2)、(3)两种较(1)的型式密封更好,因在使用中有大气压力将锥芯往内压。

(11)无油玻璃真空阀
为避免真空油脂对真空环境的影响,可以采用液态金属密封和磨砂口密封。

图16所示是液态金属密封的玻璃真空阀之一。

当要关闭阀门时,用磁铁将装有液态金属的玻璃杯提起,使上部玻璃管插入液态金属内,便可阻断气路;打开时,用磁铁将玻璃杯放下。

液态金属一般使用镓铟锡合金,当镓铟锡比例为62.5%、21.5%、16%时,其熔点只有10.7℃,在室温下为液态,它的饱和蒸气压很低,甚至在500℃时仍低于10-6Pa。

图17所示是玻璃磨口密封的无油真空阀,其密封是由一半球状玻璃阀体与一半球状阀座之间的精密磨光面接触来实现的。

阀门的开启和关闭仍由磁铁从外部操纵。

因是半球状接触,接触面积足够大,所以能保证良好密封。

以上两种玻璃真空阀均可应用于超高真空系统中,但两侧不能承受大的压强差,只能应用在两侧压强相近(相差200~400Pa以内)的场合。

玻璃真空阀只能做成小型的,大口径的阀门必须用金属制造。

相关文档
最新文档
