微波辐射计工作原理

微波辐射计工作原理介绍微波辐射计微波辐射计是一种测量微波辐射的设备。

它的工作原理是基于微波辐射与物质相互作用的规律。

微波辐射计广泛应用于气象、海洋、环境等领域，以及工业应用中的电磁辐射检测、安防等场合。

本文将从工作原理的分类入手，为您详细解释微波辐射计的工作原理。

根据微波辐射计的测量类型，可以把其工作原理分为：微波辐射亮度温度计、微波辐射探测器和微波辐射 GPM(DPR)。

一、微波辐射亮度温度计的工作原理微波辐射亮度温度计是一种用于测量地表和大气中的微波辐射温度的设备。

其工作原理是通过接收地表或大气中的微波辐射，然后将微波辐射转换成电信号进行测量。

微波辐射亮度温度计通常包括一个天线、一个前置放大器、一个减少剪切带影响的滤波器、一个线性功率放大器和一个检波器。

在工作流程中，微波辐射亮度温度计首先通过一组天线接收微波辐射，并转化为电信号，然后通过一个前置放大器增强信号的强度，进一步将信号经过滤波器进行去除杂音处理。

接下来，经过线性功率放大器处理后，信号将被检测器检测并解析成相应的辐射亮度温度。

最后，温度信息将根据用户需要，被传输到记录设备或显示屏上进行分析或打印。

二、微波辐射探测器的工作原理微波辐射探测器是一种用于检测微波辐射的设备。

它的工作原理是通过微波辐射发射器的发送信号，经过反射后被接收到探测器上，并转换为电信号进行分析，进而计算出与微波辐射相关的信息。

微波辐射探测器的工作流程是通过微波辐射发射器向目标发出一定频率的微波辐射。

发射器发出的微波辐射将被反射回来，然后被接收器接收，转换为电信号，并经过数字信号处理后，将被解码并显示微波辐射的相关信息，如目标的距离、轮廓、速度和角度等。

三、微波辐射 GPM(DPR)的工作原理微波辐射 GPM(DPR)是一种测量降雨的设备，可以通过微波辐射的反射来分析降雨的强度、空间分布和降雨面积等。

其工作原理是通过发送微波辐射信号，利用目标的反射回波信息，观测微波辐射信号的反演过程，并通过计算反演回波的形成参数，进而分析大气中的水含量和降雨的强度。

被动红外与微波复合型探测器原理及应用

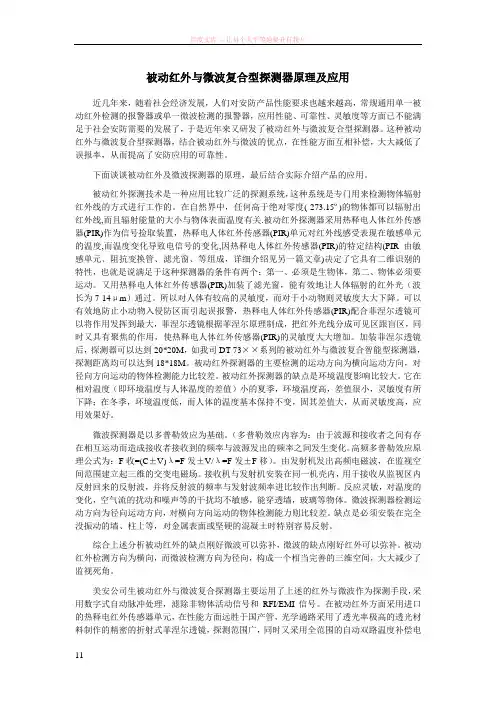

被动红外与微波复合型探测器原理及应用近几年来，随着社会经济发展，人们对安防产品性能要求也越来越高，常规通用单一被动红外检测的报警器或单一微波检测的报警器，应用性能、可靠性、灵敏度等方面已不能满足于社会安防需要的发展了，于是近年来又研发了被动红外与微波复合型探测器。

这种被动红外与微波复合型探测器，结合被动红外与微波的优点，在性能方面互相补偿，大大减低了误报率，从而提高了安防应用的可靠性。

下面谈谈被动红外及微波探测器的原理，最后结合实际介绍产品的应用。

被动红外探测技术是一种应用比较广泛的探测系统，这种系统是专门用来检测物体辐射红外线的方式进行工作的。

在自然界中，任何高于绝对零度(-273.15º)的物体都可以辐射出红外线,而且辐射能量的大小与物体表面温度有关.被动红外探测器采用热释电人体红外传感器(PIR)作为信号捡取装置，热释电人体红外传感器(PIR)单元对红外线感受表现在敏感单元的温度,而温度变化导致电信号的变化,因热释电人体红外传感器(PIR)的特定结构(PIR由敏感单元、阻抗变换管、滤光窗、等组成，详细介绍见另一篇文章)决定了它具有二维识别的特性，也就是说满足于这种探测器的条件有两个：第一、必须是生物体，第二、物体必须要运动。

又用热释电人体红外传感器(PIR)加装了滤光窗，能有效地让人体辐射的红外光（波长为7-14μm）通过。

所以对人体有较高的灵敏度，而对于小动物则灵敏度大大下降。

可以有效地防止小动物入侵防区而引起误报警，热释电人体红外传感器(PIR)配合菲涅尔透镜可以将作用发挥到最大，菲涅尔透镜根据菲涅尔原理制成，把红外光线分成可见区跟盲区，同时又具有聚焦的作用，使热释电人体红外传感器(PIR)的灵敏度大大增加。

加装菲涅尔透镜后，探测器可以达到20*20M，如我司DT-73××系列的被动红外与微波复合智能型探测器，探测距离均可以达到18*18M。

被动红外探测器的主要检测的运动方向为横向运动方向，对径向方向运动的物体检测能力比较差。

微波的原理及其应用

微波的原理及其应用
微波是指频率范围在300MHz（兆赫兹）到300GHz（千兆赫兹）之间的电磁波。

微波的原理是通过产生高频的电磁场来激发物质内部的分子振荡，从而使物质产生加热效应。

微波原理的基础是电磁波与介质之间的相互作用。

微波的应用非常广泛，以下是一些常见的应用：
1. 加热和烹饪：微波炉是最常见的微波应用之一。

微波通过与食物分子的振动相互作用，将电磁能转化为热能，从而迅速加热食物。

2. 通信：微波通信广泛应用于无线电广播、卫星通信和移动通信。

微波信号具有较高的传输容量和可靠性，可以传输大量的信息。

3. 雷达：雷达系统利用微波的反射原理来探测目标的距离、位置和速度。

雷达广泛用于航空导航、气象预报和军事侦察等领域。

4. 医疗诊断：微波医疗设备（如微波射频治疗仪）可以用于治疗肿瘤和各种皮肤病，通过微波能量的吸收和转化来达到治疗目的。

5. 非破坏性测试：微波可以用于检测材料中的缺陷、腐蚀和结构问题，例如在工程材料、建筑物和汽车制造等领域中的质量检测。

6. 火力控制：微波武器利用高功率的微波辐射来扰乱或破坏敌方电子设备，例如干扰雷达、导弹制导系统和无线通信。

总之，微波的原理主要是通过与物质相互作用来产生加热效应，其应用范围非常广泛，涵盖了食品加热、通信、雷达、医疗、测试和军事等领域。

微波传感器

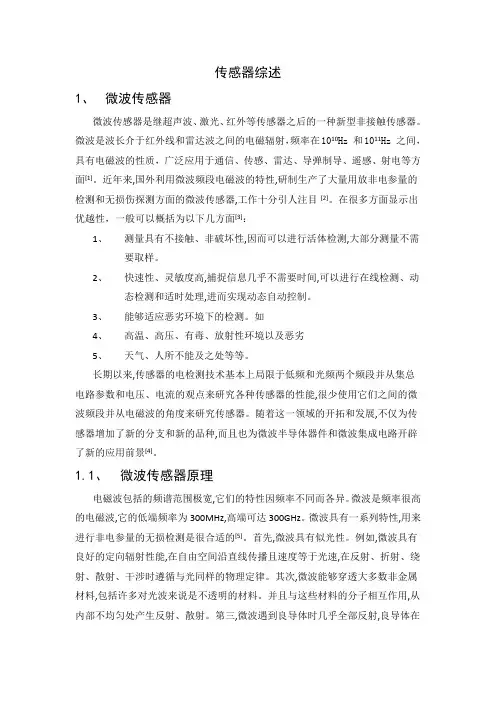

传感器综述1、微波传感器微波传感器是继超声波、激光、红外等传感器之后的一种新型非接触传感器。

微波是波长介于红外线和雷达波之间的电磁辐射，频率在1010Hz 和1011Hz 之间，具有电磁波的性质，广泛应用于通信、传感、雷达、导弹制导、遥感、射电等方面[1]。

近年来,国外利用微波频段电磁波的特性,研制生产了大量用放非电参量的检测和无损伤探测方面的微波传感器,工作十分引人注目[2]。

在很多方面显示出优越性，一般可以概括为以下几方面[3]：1、测量具有不接触、非破坏性,因而可以进行活体检测,大部分测量不需要取样。

2、快速性、灵敏度高,捕捉信息几乎不需要时间,可以进行在线检测、动态检测和适时处理,进而实现动态自动控制。

3、能够适应恶劣环境下的检测。

如4、高温、高压、有毒、放射性环境以及恶劣5、天气、人所不能及之处等等。

长期以来,传感器的电检测技术基本上局限于低频和光频两个频段并从集总电路参数和电压、电流的观点来研究各种传感器的性能,很少使用它们之间的微波频段并从电磁波的角度来研究传感器。

随着这一领域的开拓和发展,不仅为传感器增加了新的分支和新的品种,而且也为微波半导体器件和微波集成电路开辟了新的应用前景[4]。

1.1、微波传感器原理电磁波包括的频谱范围极宽,它们的特性因频率不同而各异。

微波是频率很高的电磁波,它的低端频率为300MHz,高端可达300GHz。

微波具有一系列特性,用来进行非电参量的无损检测是很合适的[5]。

首先,微波具有似光性。

例如,微波具有良好的定向辐射性能,在自由空间沿直线传播且速度等于光速,在反射、折射、绕射、散射、干涉时遵循与光同样的物理定律。

其次,微波能够穿透大多数非金属材料,包括许多对光波来说是不透明的材料。

并且与这些材料的分子相互作用,从内部不均匀处产生反射、散射。

第三,微波遇到良导体时几乎全部反射,良导体在微波频率的趋肤深度仅几微米。

第四,介质对微波的吸收正比放介质的介电系数。

微波传感器的原理及应用

微波传感器的原理及应用1. 微波传感器的基本原理•微波传感器是一种利用微波进行非接触式检测的技术，通过检测微波的变化来获取目标物体的信息。

•微波传感器的工作原理基于微波的反射和吸收特性，当微波射向目标物体时，一部分微波被目标物体吸收，一部分则被目标物体反射回来。

•传感器通过接收反射回来的微波，可以获取目标物体的距离、运动速度、形状等信息。

2. 微波传感器的工作原理解析•微波传感器发射一束微波，这束微波会与目标物体进行交互。

•当目标物体靠近传感器时，微波的反射时间会减少，传感器能够检测到目标物体的距离。

•当目标物体移动时，微波的频率会发生变化，传感器可以通过测量频率变化来检测目标物体的速度。

•传感器还可以通过分析微波的反射图案来获取目标物体的形状信息。

3. 微波传感器的应用领域• 3.1 家庭安防系统–微波传感器可以用于家庭安防系统中，通过检测房间内的微波反射和吸收情况，可以判断是否有陌生人进入房间。

–在出现可疑情况时，传感器可以触发报警系统，保护家庭的安全。

• 3.2 自动门–微波传感器可以用于自动门系统中，当有人靠近门时，传感器可以感知到，并自动打开门。

–这种应用方式方便了行人的进出，提高了门的使用便利性。

• 3.3 车辆避障系统–微波传感器可以用于车辆避障系统中，通过检测前方障碍物的距离和形状，可以帮助驾驶人员避免碰撞。

–这种应用方式提高了车辆行驶的安全性，并减少了事故的发生率。

• 3.4 无人机导航–微波传感器可以用于无人机导航系统中，通过检测周围环境的距离和形状，可以帮助无人机避免障碍物，并自动规划飞行路径。

–这种应用方式提高了无人机的飞行安全性，并提升了导航的准确性。

4. 微波传感器的优势和不足4.1 优势•非接触式检测：微波传感器可以实现非接触式的检测，无需与目标物体直接接触，减少了对目标物体的干扰。

•高灵敏度：微波传感器对微小的变化非常敏感，可以探测到微弱的微波信号，提高了检测的准确性。

微波原理及应用

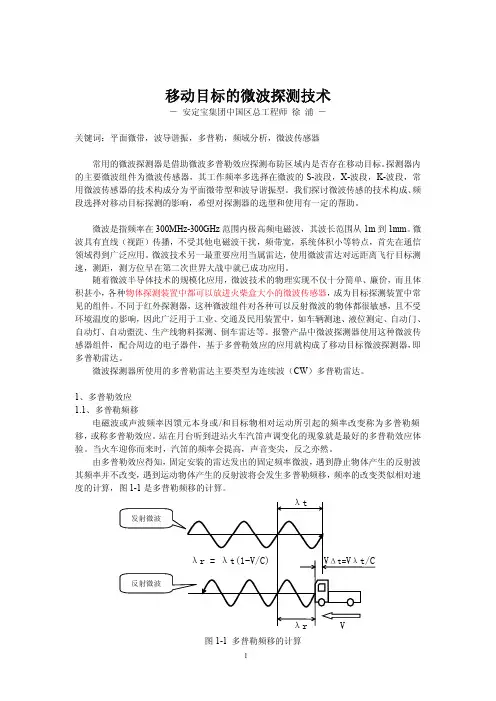

移动目标的微波探测技术－安定宝集团中国区总工程师徐浦－关键词：平面微带，波导谐振，多普勒，频域分析，微波传感器常用的微波探测器是借助微波多普勒效应探测布防区域内是否存在移动目标。

探测器内的主要微波组件为微波传感器，其工作频率多选择在微波的S-波段，X-波段，K-波段，常用微波传感器的技术构成分为平面微带型和波导谐振型。

我们探讨微波传感的技术构成、频段选择对移动目标探测的影响，希望对探测器的选型和使用有一定的帮助。

微波是指频率在300MHz-300GHz范围内极高频电磁波，其波长范围从1m到1mm。

微波具有直线（视距）传播，不受其他电磁波干扰，频带宽，系统体积小等特点，首先在通信领域得到广泛应用。

微波技术另一最重要应用当属雷达，使用微波雷达对远距离飞行目标测速，测距，测方位早在第二次世界大战中就已成功应用。

随着微波半导体技术的规模化应用，微波技术的物理实现不仅十分简单、廉价，而且体积甚小，各种物体探测装置中都可以放进火柴盒大小的微波传感器，成为目标探测装置中常见的组件。

不同于红外探测器，这种微波组件对各种可以反射微波的物体都很敏感，且不受环境温度的影响，因此广泛用于工业、交通及民用装置中，如车辆测速、液位测定、自动门、自动灯、自动盥洗、生产线物料探测、倒车雷达等。

报警产品中微波探测器使用这种微波传感器组件，配合周边的电子器件，基于多普勒效应的应用就构成了移动目标微波探测器，即多普勒雷达。

微波探测器所使用的多普勒雷达主要类型为连续波（CW）多普勒雷达。

1、多普勒效应1.1、多普勒频移电磁波或声波频率因馈元本身或/和目标物相对运动所引起的频率改变称为多普勒频移，或称多普勒效应。

站在月台听到进站火车汽笛声调变化的现象就是最好的多普勒效应体验。

当火车迎你而来时，汽笛的频率会提高，声音变尖，反之亦然。

由多普勒效应得知，固定安装的雷达发出的固定频率微波，遇到静止物体产生的反射波其频率并不改变，遇到运动物体产生的反射波将会发生多普勒频移，频率的改变类似相对速度的计算，图1-1是多普勒频移的计算。

微波传感器的原理及应用

微波传感器的原理及应用【摘要】微波传感器是利用微波的传输性能好、易反射、被吸收功率易测量等特点，用专门的微波振荡器来产生微波，特定的天线收发微波，在实际生产生活中用来测量被测物的距离、厚度、传输媒介性质等许多应用。

【关键词】微波传感器反射式遮断式一、微波的基础知识1、微波的性质与特点微波是波长为1,1000mm的电磁波，它既具有电磁波的性质，又不同于普通无线电波和光波。

微波相对于波长较长的电磁波具有下列特点:1(定向辐射装置容易制造;2(遇到工作障碍物易于反射;3(绕射能力较差;4(传输性能良好，传输过程中受烟、火馅、灰尘、强光等的影响很小;5(介质对微波的吸收与介质的介电常数成比例，水对微波的吸收能力最强。

正是这些特点构成了微波检测的基础。

2、微波振荡器与微波天线微波振荡器是产生微波的装置。

由于微波很短，频率很高(300MHz,300GHz)，振荡回路具有非常微小酌电感与电容，故不能用普通的电子管与晶体管构成微波振荡器。

构成微波振荡器的器件有调速管、磁控管或某些固体元件。

小型微波振荡器也可采用体效应管。

由微波振荡器产生的振荡信号需要用波导管(波长在1000cm以上可用同轴线)传输，并通过天线发射出去。

为了使发射的微波具有尖锐的方向性，天线具有特殊的结构。

常用的天线如图1所示，有喇叭形天线、抛物面天线、介质天线与隙缝天线等。

喇叭形天线结构简单，制造方便，可看作波导管的延续。

喇叭形天线在波导管与敞开的空间之间起匹配作用以获得最大的能量输出。

抛物面天线犹如凹面镜产生平行光，这样位微波发射的方向性得到改善。

图1 常用微波天线(a) 扇形喇叭天线 (b) 圆锥形喇叭天线(c) 旋转抛物面天线 (d) 抛物柱面天线二、微波传感器由发射天线发出的微波，遇到被测物时将被吸收或反射，使功率发生变化。

若利用接收天线，接收通过被测物或由被测物反射回来的微波，并将它转换成电信号，再由测量电路测量和指示，就实现了微波检测过程。

微波传感器的原理及应用

微波应用十分广泛。除上述测量方面的应用和传统的通讯、雷达(雷达本质上是测距与测方位)方面的应用外，目前又与许多相关学科融合，开辟了新的分支，例如量于电子学、射电天文学、微波化学、微波生物学、微波医学、微波气象学等。
参考文献：
《传感器原理及技术》作者：孟立凡，郑斌国防工业出版社2005.01版
图2微波液位计
2、微波物位计
图3所示为微波开关式物位计示意图。当波长物位较低时，发射天线发出的微波束全部由天线接收，经检波、放大、与定电压比较器比较后，发出正常的工作信号。当被测物位升高到天线所在高度时，微波束部分被吸收，部分被反射，接收天线接收到的功率相应减弱，经检波、放大后，低于定电压信号，微波液位计发出被测物位高出设定物位的信号。
图4微波测厚仪原理图
显然，微波传输过程中的电行程变化是非常微小的。为了测量这一微小的变化，通常采用微波自动平衡电桥构成一个参考臂，完全模拟测量臂微波的传输过程(图4中的右边部分)。若测量臂和参考臂电行程完全相同，则反相迭加的微波经检被器检波后，输出为零：若两者电行程长度不同，则反射回来的微波其相位角不同，经反向迭加后不能抵消，经检被器检波后便有不平衡信号输出。此差值信号经放大后控制可逆电机，使补偿短路器产生位移，改变补偿短路器的长度，直到测量臂电行程完全相同为止。
补偿短路器的位移△S与被测金属厚度增加量△h间的关系ห้องสมุดไป่ตู้为
…………………………..式5
式中， ――分别为测量臂和参考臂在电桥平衡时的电行程长度；
——测量臂由于被测金属厚度变化后引起的电行程长度变化值；
——被测金属厚度变化值。
由式5可如，被测短路器的值即为被测金属的厚度变化值。利用光电转换器测出值，即可由显示器显示值后直接显示被测金属厚度。图中所示振动短路器用以对微波进行调制，使检波器输出交流信号，其相位随测量臂和补偿臂电行程长度的差值变化作反向变化，可控制可逆电机产生正反向转动，使电桥自动平衡。

微波雷达测速测距传感1

微波雷达测速测距传感器1.微波雷达测速测距传感器应用范围微波测速说明微波信号源采用全固态器件，合金捛腔体喇叭形天线收发，混频管接收经反射后的微波信号与发射波信号混频。

被测物体移动时，由于直达波和反射波混合的结果在接收检波器上混频出差拍信号，该差拍信号的频率和移动物体速度成线性关系。

速度越快，差拍频率越高，速度越慢，差拍信号频率越低。

被测物体与微波腔体振荡器不移动时，输出的频率为零。

探头对目标距离近信号输出幅度大,探头对目标距离远信号输出幅度小.利用信号幅度特性可得到距离信息。

（对相对运动的物体而言）2.远程微波远程测速 /测距传感头（测程3-1000m)微波远程测速传感头用于车，船，飞鸟，等目标的远距测速>1000m（试验时大于2km)同时提供微波雷达测距传感器（测程水面大于300m）本振10G CWFM 调制频偏80mhz收发采用双头，发送电压DC8v电流80mA/20mw(测速传感器）\测距传感器(DC+12.5v电流100mA)接收+DC6-12.5V电流7 0mA3。

微波雷达测速传感器（测程0.1-300m)微波腔体振荡器频率为1 0.525G可用于非接触测量车辆供微波腔体振荡器频率为10.525G可用于非接触测量物体车辆的移动速度角度70度，腔体内包含混频管震荡管及收发谐振天线微波测距原理本雷达测距传感器是依据调频连续波原理（FMCW Frequency Mod u lat ed Continuous Wave）为基础的雷达物位计，它区别于脉冲式雷达，并因其探测近距离优越的性能而广泛应用于汽车防撞及工业物位领域。

物位测量精度不受介质介电常数、浓度（密度）、压力和温度的影响物位测量精度不受雾，泡沫、粉尘、蒸汽以及容器形状影响雷达使用线性调频高频信号，发射频率随一定时间间隔的线性（频率），频率范围为 10.5G , 波长约为3cm。

由于发射频率是随着信号调制的时间变化的，接收混频后输出与反射物体距离成比例的低频回波信号。

微波感应器工作原理

微波感应器工作原理
微波感应器是一种利用微波辐射原理进行人体识别和监测的设备。

它的工作原理基于微波辐射的特性和人体对微波的反射与吸收。

微波辐射是一种电磁波，具有较高的频率和波长短的特点。

微波感应器通常会发射一束连续的微波信号，这些信号由发射器产生并通过天线发射出去。

当微波信号遇到物体时，会产生反射、折射和吸收。

人体作为一个具有较大水分含量的物体，对微波信号具有较高的吸收能力。

因此，当人体进入微波感应器的监测范围内时，微波信号会被人体吸收部分，而剩余的信号则会被反射回来。

微波感应器的接收器会接收到反射回来的微波信号，并分析信号的变化。

当人体靠近或穿过感应器的监测区域时，由于人体对微波的吸收特性，接收到的信号强度会发生变化。

通过监测信号的强弱以及变化的时间来判断是否有人体存在。

微波感应器的工作原理具有很高的灵敏度和准确性。

由于微波信号在大部分物体上具有较高的穿透能力，而且不受光线、温度和湿度等环境因素的影响，因此微波感应器可以在不同的环境中有效地工作。

它广泛应用于安防监控、自动门控制、灯光控制等领域。

RTMS工作原理、功能及应用

40 Range sliceRTMS工作原理、功能及应用RTMS（Remote Traffic Microwave Sensor 远程交通微波雷达检测器）是一种用于监测交通状况的再现式雷达装置。

它可以测量微波投影区域内目标的距离，通过距离来实现对多车道的静止车辆和行驶车辆的检测。

RTMS在微波束的发射方向上以2米（7英尺）为一层面分层面探测物体，RTMS微波束的发射角为40度，方位角为15度。

安装好以后，它向公路投影形成一个可以分为32个层面的椭圆形波束，这个椭圆的宽度取决于选择的工作方式，并因检测器安装角度和安装距离的不同稍有变化。

RTMS 微波束及其投影RTMS 有两种安装设置和多种工作模式。

侧向安装时, 设备安装在路旁的杆子上, 保持微波的投影与车道正交, 分层面的波束能够提供相互独立的八个探测区域, 可适应于不同道路状况。

被探测车道可以被定义为一个或者多个微波层面。

波束覆盖区的宽度决定了探测道的长度。

正向安装时, 设备安装在龙门架上, 其微波束发射方向与车辆行驶方向一致。

此种设置检测器不能区分车道，因此必须通过调节好瞄准角度来使微波投影对应单一的车道。

RTMS 微波区域内的回波信号1.1车辆检测1.1.1 检测原理RTMS 接收到微波投影区域内各种表面的连续不断的回波, 如人行道, 栅栏, 车辆以及树木等。

在每一个微波层面内的固定物体回波信号将形成背景阈值, 如果回波信号的强度高于该微波层面的背景阈值，则表明有车辆存在。

路侧安装方式龙门架或者类似位置正向安装方式立柱在RTMS 设置时，“背景获取”可在30秒内完成。

在正常使用时也会时常调节。

例如，来自住手车辆的回波信号在30分钟内成为背景，检测将被终止，车道对应的输出开关将被释放。

相反的, 当车辆离开时，背景阈值会很快降至初始状态，新的背景阈值在30秒内形成。

最强的回波信号来自车辆的垂直表面的反射，水平表面(如车顶)将散射微波，回波信号较弱。

微波感应器的原理和应用

微波感应器的原理和应用摘要：微波感应器是一种新型的无线电传感器，其工作原理是利用微波穿透感应物体并反射回来的能量来探测并测量物体的位置、速度、形状等信息。

本文将介绍微波感应器的工作原理，以及其在各个领域的应用。

关键词：微波感应器、无线电传感器、物体探测、位置测量、速度测量、形状测量正文：一、微波感应器的工作原理微波感应器是一种利用微波辐射作为探测信号的无线电传感器。

其原理与雷达较为相似，都是利用微波信号的反射特性进行物体探测。

但是与雷达不同的是，微波感应器是一种被动式无线电传感器，其所用的微波信号一般为10GHz至100GHz的超高频频段，能量较小，不会对物体产生太大的干扰。

微波感应器的工作原理如下图所示：其将发射出去的微波信号洒向探测区域，在探测区域中的任何物体都可以反射这种微波信号，返回到感应器中，被感应器电路所接收。

当物体移动时，感应器可以测量返回的反射信号的频率变化，从而测量物体运动的速度。

当物体形状发生变化时，反射信号的相位也会发生变化，感应器检测到这种变化，并可以计算出物体的形状信息。

二、微波感应器的应用微波感应器在各个领域都有广泛的应用，以下列举几个代表性的应用：1、安防监控领域：微波感应器可以实时监测周围环境中是否有人或物体进出，可以用于室内外的监控系统中，帮助提高安全性。

2、智能家居领域：微波感应器可以用于测量家居中的物体位置和运动状态，如灯光、温度、门窗等，可以实现智能控制。

3、医疗保健领域：微波感应器可以用于身体健康监测，如测量心跳、呼吸等生理参数，实时反馈给医生，帮助提高诊断准确率。

4、交通管理领域：微波感应器可以用于车辆和行人的流量统计、交通状况分析等，可以帮助城市交通管理部门做出更好的决策。

综上所述，微波感应器在无线电传感器领域中有广泛的应用前景，可以在安防监控、集成家居、医疗保健、交通管理等领域发挥重要作用。

三、微波感应器的优点1、测量精度高：微波感应器可以测量物体的位置、速度、形状等信息，精度非常高，可以满足各种场景的实时监测需求。

微波成像技术在无损检测中的应用

微波成像技术在无损检测中的应用随着科技的不断发展，微波成像技术作为一项新兴技术被广泛应用于无损检测领域。

微波成像技术主要是利用微波的电磁波进行成像，通过对物体内部的微波能量的反射和传播进行分析，从而实现对物体内部结构和缺陷的非破坏性检测。

本文将介绍微波成像技术在无损检测中的应用。

一、微波成像技术的原理微波成像技术是一种非常重要的成像技术，与X射线成像技术和超声波成像技术相似，三者都能够实现对物体内部结构和缺陷的检测。

微波成像技术是一种非常复杂的信号处理技术，需要利用电磁理论和数学分析的知识进行研究。

微波成像技术的原理就是利用微波在物质中的反射、折射和传播的特性，通过对微波信号的反弹、传播和反射等特性进行测量，从而得到物体内部结构的信息。

二、微波成像技术的优势在无损检测领域，微波成像技术具有许多优势。

首先，微波成像技术是一种非破坏性的检测技术，它能够在不破坏和影响物体外部和内部的情况下，对物体内部缺陷进行检测和诊断。

其次，微波成像技术的成像速度非常快，能够在几秒钟内完成一次完整的成像过程，这对于工业生产现场的检测非常有利。

第三，微波成像技术具有很强的穿透力，能够穿透不同的物体材料，包括金属、塑料等材料，并能够在不同的介质之间传递，不会受到物理障碍的干扰。

三、微波成像技术的应用微波成像技术在无损检测领域具有广泛的应用前景。

首先，微波成像技术可以应用于医疗成像领域，用于肿瘤检测和诊断。

其次，它可以用于军事领域的目标识别和搜索，实现远距离探测和目标追踪。

此外，微波成像技术还可以应用于航空航天工业、基础设施、卫星通信等领域的无损检测和诊断。

四、微波成像技术的发展趋势虽然微波成像技术在无损检测领域已经取得了很大的进展，但它仍然面临一些挑战。

首先，微波成像技术的分辨率还需要进一步提高，这对于检测小型缺陷和微小精细结构非常关键。

其次，微波成像技术的可靠性和稳定性也需要进一步提高。

这也需要加强对技术的研究和改进。

微波感应器的原理和应用

段是C波段：5�8GHz，X波段：10�525G，K波段：24G，U波段：60GHz，V波段：77GHz。

微波感应器是一种利用微波的特性来测量目标运动，距离，速度，方向，是否存在等信息的一种传感器。

其基本原理是微波通过发射天线辐射到自由空间，当自由空间的电磁波遇到移动物体时会在移动物体的表面产生散射现象，部分电磁能量通过移动物体表面的反射到达探测器的接收天线，接收天线接收到反射微波信号后，通过信号处理线路检测反射波的电磁参数，实现微波感应功能。

■1�2 微波感应器的操作模式微波感应器主要有CW（连续波），FMCW（调频连续波）两种操作模式。

其中CW（连续波）可以探测目标的移动和目标的速度。

FMCW（调频连续波）可以探测目标的移动，速度，距离和存在。

1�2�1 微波连续波感应器的工作原理微波连续波感应器是利用多普勒效应原理来检测移动目标的。

微波感应器采用微带线振荡器产生的正弦振荡信号经由发射天线辐射到自由空间，当自由空间的电磁波遇到移动物体时会在移动物体的表面产生散射现象，部分电磁能量通过移动物体表面的反射到达探测器的接收天线，根据多普勒效应原理，反射回来的电磁波会产生多普勒频移，频移的大小取决于移动物体的速度，反射回来的频移信号与本地介质振荡器产生的振荡信号通过探测器的混频器混频产生中频信号，中频信号被控制处理板的有源滤波器放大、滤波后送入单片机。

1�2�2 多普勒效应多普勒效应在实际管理的过程中可以发现，其中主要内容为：在波源与外册者的影响之下，物体辐射波长会出现运动变化的现象，在运动波源面前，很可能会出现波压缩的现象，波长也会逐渐减少，形成良好的控制机制。

主要表现为多普勒频率 = |发射频率 – 反射频率| = |ft - fr|。

1�2�3 微波连续波感应器速度的计算微波感应器可以通过多普勒频移来判断运动目标的速度。

接受频率f=速度/波长；微波的速度是固定的，c=3×108m/s，所以波长=速度/频率= cfo；就有f=速度×fo/ c；这个速度当然是移动目标和微波感应器的相对速度；如果是靠近，那么速度就是c+v；就有f=（c+v)×fo/ c;fd=f-fo=v×fo/ c;因为移动目标和微波感应器有夹角，上面的v是矢量，换成标量就是vcosα；所以fd=vcosαfo/ c。

检测技术项目十三微波传感器应用

式中：LA——电桥平衡时测量臂行程长度； LB——电桥平衡时参考臂行程长度；
△LA——被测物厚度变化△h后引起的测量臂行程长度变化值； △h——被测物厚度变化； △S——补偿短路器位移值。
检测技术
微波传感器应用
五、微波辐射计(温度传感器)
普朗克公式在微波领域可近似为
L0 (,T )
2CkT
微波的性质：微波既具有电磁波的性质，又与普通无线电波和光波不同，是一种相对波长较长的电磁波。
微波特点： ① 可定向辐射的装置容易制造； ② 遇到各种障碍物易于反射； ③ 绕射能力差； ④ 传输特性好，传输过程中受烟雾、火焰、灰尘、强光的影响很小； ⑤ 介质对微波的吸收与介质的介电常数成比例，水对微波的吸收作用最强。
现遥测和遥控； ⑤ 可实现非接触测量，微波无显著辐射公害。
存在的问题：
零点漂移和标定未得到很好的解决，受外界因素的影响较多。
检测技术
微波传感器应用
一、微波液位计
接收天线接收到的功率Pr，为
Pr
( )2 4
Pt Gt Gr S 2 4d 2
式中: d——两天线与被测液面间的垂直距离；
检测技术
微
二、微波传感器的组成
波
传感器应
微波发射器(即微波振荡器) 微波天线微波检测器
用
检测技术
微波传感器应用
1．微波振荡器及微波天线
微波振荡器：产生微波的装置。构成微波振荡器的器件：调速管、磁控管、固态器件、
体效应管。天线：微波振荡器产生的振荡信号通过天线发射出去。常用的天线：喇叭形天线、抛物面天线、介质天线、隙
4 ( f 2 f1 )
(11-7)

微波测距仪原理

微波测距仪原理引言微波测距仪是一种广泛应用于工业、军事和科学领域的测距设备。

它利用微波信号的传播时间来测量目标物体与测距仪之间的距离。

本文将介绍微波测距仪的原理及其应用。

一、微波传播原理微波是一种电磁波，其频率范围一般是1~300GHz。

微波在空间中传播的速度与光速相近，因此可以用于测距。

微波的传播路径通常是直线传播，且受到大气介质的影响较小，使其适用于远距离测量。

二、测距原理微波测距仪利用微波的传播时间来计算目标物体与测距仪之间的距离。

其工作过程可分为发射和接收两个阶段。

1. 发射阶段微波测距仪通过发射器产生一束微波信号，并将其发射到目标物体上。

发射的微波信号经过空间传播后，到达目标物体表面。

2. 接收阶段目标物体表面的微波信号被接收器接收并转化为电信号。

接收器通常具有高灵敏度和宽带宽，以确保准确接收微弱的回波信号。

3. 转换与处理接收到的电信号经过放大、滤波和模数转换等处理后，被传输到微波测距仪的控制系统。

控制系统通过计算接收到的信号的传播时间，即发射与接收之间的时间差，来确定目标物体与测距仪之间的距离。

三、应用领域微波测距仪广泛应用于工业、军事和科学领域，具有许多实际应用。

1. 工业应用微波测距仪可用于工业自动化中的物体定位和测量。

例如，在机器人控制中，微波测距仪可以帮助机器人感知周围环境，从而实现精确的定位和导航。

此外，微波测距仪还可以用于测量液位、距离和位置等参数，以实现工业过程的监测和控制。

2. 军事应用微波测距仪在军事领域有着广泛的应用。

它可以用于远程目标的测距和定位，如导弹制导、火炮射击等。

微波测距仪还可以用于无人机的自动避障和导航，提高作战效能。

3. 科学研究微波测距仪在科学研究中也发挥着重要作用。

例如，在天文学中，微波测距仪可用于测量天体之间的距离，探索宇宙的结构和演化。

此外，微波测距仪还可以用于地质勘探、大气科学等领域的研究。

结论微波测距仪利用微波信号的传播时间来测量目标物体与测距仪之间的距离。

微波探头原理应用

HB100微波模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器，主要应用于自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等场所。

HB100是标准的微波多普勒雷达探测器，这种探测方式与其它探测方式相比具有如下的优点：１、非接触探测；２、不受温度、湿度、噪声、气流、尘埃、光线等影响，适合恶劣环境；3、抗射频干扰能力强；４、输出功率小，对人体构不成危害；５、远距离：探测范围超过20米。

多普勒原理简介：多普勒理论是以时间为基础的，当无线电波在行进过程中碰到物体时该电波会被反射，反射波的频率会随碰到物体的移动状态而改变。

如果无线电波碰到的物体的位置是固定的，那么反射波的频率和发射波的频率应该相等。

如果物体朝着发射的方向移动，则反射回来的波会被压缩，就是说反射波的频率会增加；反之反射回来的波的频率会随之减小。

根据多普勒原理设计的微波探测器由FET介质DRO微波震荡源（）、功率分配器、发射天线、接收天线、混频器、检波器等电路组成（图2）。

发射天线向外定向发射微波，遇到物体时被反射，反射波被接收天线接收，然后到混合器与振荡波混合，混合、检波后的低频信号反应了物体移动的速度微波感应范围图采用的微波与采用较低频段波相比有以下优点：1、微波天线发射时具有良好的定向性，因此很容易控制微波探头的作用范围。

2、微波在传输过程中较易被衰减、吸收和反射，遇到墙壁等遮挡物时会被遮挡，因此墙壁等遮挡物外的物体对其干扰很小。

供电：给HB100供电有连续直流供电（CW）模式和脉动供电（PW）模式两种：HB100适应电压范围为5V±5％。

在连续直流供电（CW）模式下工作时典型电流为35mA（典型值）。

在低占空比脉冲供电(PW)模式下工作时，推荐给HB100提供5V、脉冲的宽度在5μs～30μs之间（典型值为20μs）、频率为2～4kHz （典型值为）的脉冲供电。

3～10％的占空比脉冲供电时平均电流为～4mA。

人体微波感应传感器工作原理

人体微波感应传感器工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII人体微波感应传感器工作原理1。

工作原理微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。

高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。

内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号) ,微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。

如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。

最后输HT7610A鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（4伏以上），没有输出时为低电平。

微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED1点亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有5秒信号输出，并由指示灯LED2同步显示。

控制器的外形上图所示，面板上设置有灵敏度调整孔，可以使监控距离在1～7米范围内可调，顺时针转动距离变远，逆时针转动距离变近，LED1、LED2用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中红色线用来接正电源，白色线接输出，铜网屏蔽层接电源负极，必要时可以用类似电缆加长至50米以内使用。
