OLED器件结构与发光机理
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode，有机发光二极管）是一种使用有机材料作为发光材料的显示器件。
它由发光层、电流传输层和阳极、阴极等多个层次构成。
OLED器件结构主要包括底层和上层结构。
底层结构由底电极、电沉积聚合材料层、有机发光层、电荷传输层和顶电极构成。
底电极一般采用具有透明性的材料，如ITO（锡氧化铟）薄膜。
有机发光层是OLED最重要的部分，它是由光电材料组成的，包括发光材料和载流子传输材料。
电荷传输层通常位于有机发光层和电荷注入层之间，用于增强载流子传输和均衡电荷。
顶电极可以是金属膜、半透明金属膜或透明导电氧化物膜。
OLED发光机理是基于有机半导体材料的特性，通过在有机发光层中施加电场来激发载流子，进而发生电子与空穴的复合产生光子的过程。
OLED发光机制主要有两种类型：有机発光二极管（Organic Light Emitting Diode，OLED）和薄膜结构OLED（Thin Film Structure OLED，TWOLED）。
有机发光二极管（OLED）的发光机理通过空穴冲击电子复合产生激子，进而产生光子。
当电流通过正极（阳极）注入有机发光层时，电子从阴极传输到有机发光层，空穴从有机发光层传输到阳极。
当空穴和电子在有机发光层中相遇时，它们会组合成激子。
激子会通过能量耗散机制发射光子，产生可见光。
薄膜结构OLED（TWOLED）的发光机理则是通过电荷复合产生轴向光子和平行光子。
轴向光子主要是空穴通过有机薄膜的外部向前传播后与电子相遇产生复合，产生的光子从薄膜的垂直方向发出。
平行光子主要是空穴与电子的正方向进行复合，产生的光子从薄膜的平行方向发出。
两种发光机理都是通过电子与空穴的复合产生光子来实现OLED的发光。
OLED器件结构和发光机理的优势在于材料可塑性高、分辨率高、对比度高、透明度高、颜色饱和度高等特点。
因此，OLED被广泛应用于各种显示设备中，如手机、电视、显示屏、车载显示等领域。
OLED显示结构及发光原理
OLED显示结构及发光原理OLED（有机发光二极管）是一种基于有机分子的发光技术，它具有极高的色彩细腻度、对比度和视角范围，被广泛应用于显示领域。
OLED显示结构是由一系列的有机材料薄膜组成，它们在电流作用下发出光。
下面将详细介绍OLED的显示结构和发光原理。
1. 基底层（Substrate Layer）：一般是透明的玻璃或塑料基底，可提供强度和支持。
2. 阳极层（Anode Layer）：位于基底层之上，主要由导电材料构成，如ITO（透明导电氧化铟锡）等。
阳极层提供正极电流以激发有机发光材料。
3. 有机发光层（Organic Emitter Layer）：是OLED显示结构的核心部分。
它由有机发光材料构成，可以分为不同的层次，例如发光层、空穴传输层和电子传输层。
发光层是OLED的主要部分，有机分子在电流的作用下发光。
4. 电子传输层（Electron Transport Layer）和空穴传输层（Hole Transport Layer）：这两层主要负责正、负电荷的输送，并帮助控制电子和空穴的复合过程，从而产生发光效果。
5. 阴极层（Cathode Layer）：位于有机发光层的顶部，由电子传输材料构成。
阴极层具有低电子亲和能力，使电子能够输送到有机发光层并与空穴复合，产生发光效果。
OLED的发光原理是通过电流激活有机发光材料，使其发射光子。
OLED中的有机发光材料是半导体材料，其分子结构中含有共轭键，当给予其中一个分子一个光子激发，它将处于一个激发态。
然后，这个高能激发态分子会与一个低能激发态分子发生共振作用，将能量传递给低能激发态分子。
低能激发态分子进一步传递给阴极层，与电子复合，从而产生光子发射。
通过调节电流的大小，可以控制有机发光材料的亮度。
此外，通过使用不同类型的有机分子，可以实现不同颜色的发光，例如红色、绿色和蓝色。
通过将这些颜色的OLED像素排列成一个矩阵，就可以构成彩色OLED显示屏。
oled材料的发光原理
掌握未来显示技术：OLED材料的发光原理2016-11-11OLED新技术众所周知，OLED显示器不需要背光源，在通电的情况下OLED材料可以主动发出红绿蓝三色光。

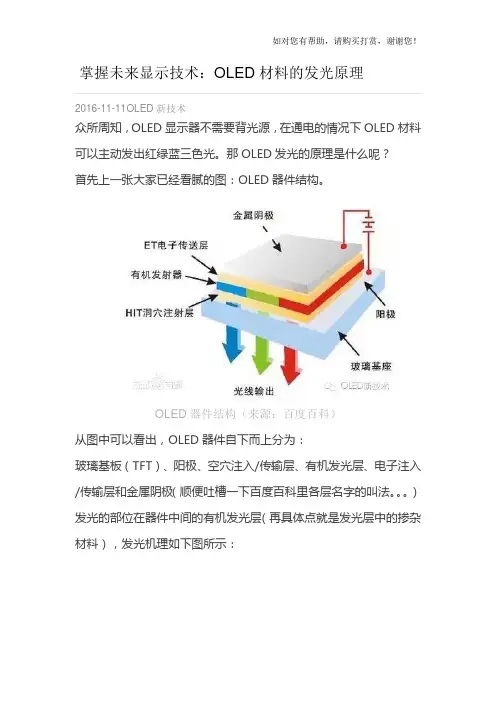

那OLED发光的原理是什么呢？首先上一张大家已经看腻的图：OLED器件结构。
OLED器件结构（来源：百度百科）从图中可以看出，OLED器件自下而上分为：玻璃基板（TFT）、阳极、空穴注入/传输层、有机发光层、电子注入/传输层和金属阴极（顺便吐槽一下百度百科里各层名字的叫法。
）发光的部位在器件中间的有机发光层（再具体点就是发光层中的掺杂材料），发光机理如下图所示：有机发光层的发光机理（来源：网络）OLED器件是电流驱动型，在通电的情况下，空穴从阳极进入器件，穿过空穴注入/传输层，电子从阴极进入器件，穿过电子注入/传输层，两者最终到达有机发光层。
接下来要讲解的内容可能会比较生涩，为便于不同层次读者的理解，小编用不同的内容分成基础班和进修班，请各位读者对号入座。
基础班：空穴和电子在发光层中相遇，然后复合，形象一点讲的话，就像久未相见的恋人，一见面便紧紧抱在一起；电子空穴复合时会产生能量，释放出光子，你可以将光子理解为下图中情侣头上的心形；我们能看见的光是由无数的光子组成，就像情侣头上不断冒出的小心心；光的颜色由光子的能量决定，如果能量的高低用情侣的亲密程度比喻的话：特别亲密的发出蓝色（能量高发出蓝光），比较亲密的发出绿色（能量适中的发出绿光），一般亲密的发出红色（能量低的发出红光）。
进修班：在讲解OLED发光原理之前，我们先学习一个概念：能级；能级：原子核外电子的状态是不连续的，因此各状态对应的能量也是不连续的，这些能量值就是能级；能级就像楼梯的台阶，只存在1阶、2阶这样的整数，不会出现诸如1.5阶、2.1阶这样的情况，能级的示意图如下；能级（来源：百度百科）在正常状态下，原子处于最低能级，即电子在离核最近的轨道上运动，这种状态称为基态；原子吸收能量后，电子会从基态跑到较高能级，即电子在较远的轨道上运动，这种状态称为激发态；电子在不同能级之间的转换称为跃迁，从低能级向高能级跃迁需要吸收能量，而从高能级跃迁回低能级则会放出能量；了解能级的概念后，我们来看一下OLED发光材料的能级是什么样子：OLED发光材料的能级图（来源：网络）S0表示的是基态能级，S1、S2和T1表示的是激发态能级，有机材料发光的过程，就是电子从高能级跃迁到低能级释放能量的过程（S1-->S0或T1-->S0），这个释放出的能量，就是可见光；所以OLED发光的整个过程如下：1. 电子和空穴在发光层中相遇时，会产生复合效应；2. 复合的过程中产生激子，激子在电场的作用下迁移，将能量转移给发光层中的掺杂材料；3. 掺杂材料中的电子吸收能量后，从基态跃迁到激发态;4. 因为激发态是不稳定的，电子会从激发态再次跃迁回基态，同时释放出能量，产生光子。
OLED显示器件的发光机理

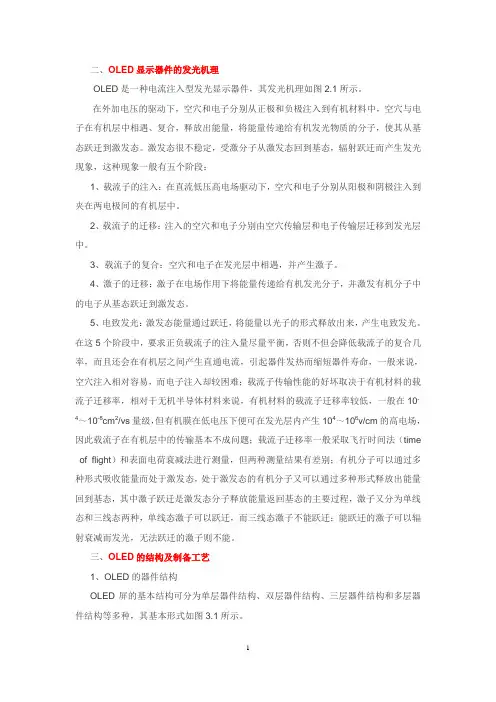

二、OLED显示器件的发光机理OLED是一种电流注入型发光显示器件，其发光机理如图2.1所示。
在外加电压的驱动下，空穴和电子分别从正极和负极注入到有机材料中，空穴与电子在有机层中相遇、复合，释放出能量，将能量传递给有机发光物质的分子，使其从基态跃迁到激发态。
激发态很不稳定，受激分子从激发态回到基态，辐射跃迁而产生发光现象，这种现象一般有五个阶段：1、载流子的注入：在直流低压高电场驱动下，空穴和电子分别从阳极和阴极注入到夹在两电极间的有机层中。
2、载流子的迁移：注入的空穴和电子分别由空穴传输层和电子传输层迁移到发光层中。
3、载流子的复合：空穴和电子在发光层中相遇，并产生激子。
4、激子的迁移：激子在电场作用下将能量传递给有机发光分子，并激发有机分子中的电子从基态跃迁到激发态。
5、电致发光：激发态能量通过跃迁，将能量以光子的形式释放出来，产生电致发光。
在这5个阶段中，要求正负载流子的注入量尽量平衡，否则不但会降低载流子的复合几率，而且还会在有机层之间产生直通电流，引起器件发热而缩短器件寿命，一般来说，空穴注入相对容易，而电子注入却较困难；载流子传输性能的好坏取决于有机材料的载流子迁移率，相对于无机半导体材料来说，有机材料的载流子迁移率较低，一般在10-4～10-8cm2/vs量级，但有机膜在低电压下便可在发光层内产生104～106v/cm的高电场，因此载流子在有机层中的传输基本不成问题；载流子迁移率一般采取飞行时间法（time of flight）和表面电荷衰减法进行测量，但两种测量结果有差别；有机分子可以通过多种形式吸收能量而处于激发态，处于激发态的有机分子又可以通过多种形式释放出能量回到基态，其中激子跃迁是激发态分子释放能量返回基态的主要过程，激子又分为单线态和三线态两种，单线态激子可以跃迁，而三线态激子不能跃迁；能跃迁的激子可以辐射衰减而发光，无法跃迁的激子则不能。
三、OLED的结构及制备工艺1、OLED的器件结构OLED屏的基本结构可分为单层器件结构、双层器件结构、三层器件结构和多层器件结构等多种，其基本形式如图3.1所示。
OLED结构及发光原理
OLED结构及发光原理OLED（Organic Light Emitting Diode）是一种将有机化合物作为发光材料的电子器件。
与传统液晶显示技术相比，OLED具有较高的对比度、更广的视角、更快的响应速度和更低的能耗。
下面详细介绍OLED的结构和发光原理。
1.OLED的结构OLED器件主要由以下几个部分组成：（1）基底：OLED器件的基底是一种透明的材料，通常是玻璃或塑料。
在基底上可以选择加入透光电极，提供电流传输功能。
（2）发射层：发射层是OLED的发光部分，包含有机发光材料。
常用的有机发光材料有小分子和聚合物两种类型。
发光材料的种类和结构可以决定OLED的发射光谱和颜色。
（3）电荷注入层：电荷注入层是用来注入电子和空穴的材料层。
通常分为电子传输层和空穴传输层。
电子注入层用来向发射层注入电子，空穴注入层用来向发射层注入空穴。
（4）电荷传输层：电荷传输层用来传输电子和空穴，将电子注入层和空穴注入层所注入的电荷输送到发射层。
（5）电极：OLED器件通常需要两个电极完成对电流的控制。
一个电极用作透光电极，另一个电极用作阴极或阳极，完成电子和空穴的注入。
2.OLED的发光原理OLED的发光原理可以分为电荷注入和发射两个主要过程：（1）电荷注入：当在OLED器件中加上适当的电压时，阴极从阴极端注入电子，阳极从阳极端注入空穴。
电子和空穴在电荷传输层中聚集，并进一步注入到发射层中。
（2）发射：在发射层中，电子与空穴相遇，发生复合反应并释放能量。
这些能量以光子的形式发射出来，形成可见光。
发射层中的有机发光材料的分子结构决定了光的颜色和发光效率。
3.OLED的工作原理OLED器件可以分为分子型OLED（MOLED）和聚合物型OLED（POLED）两种类型。
（1）MOLED：MOLED是由小分子有机材料构成的OLED。
MOLED的特点是组织有序、生长质量高，具有较高的发光效率和较长的寿命。
但MOLED 制造工艺复杂、成本高。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是有机发光二极管，其结构和发光机理有很大的关系。
下面从结构和发光机理两个方面来解析OLED器件。
一、OLED器件结构1.底部导电玻璃基板：底部导电玻璃基板是OLED器件的基础，主要起到支撑和导电的作用。
通过将ITO（铟锡氧化物）等透明导电材料沉积在玻璃基板上，实现电流的导电，同时还可以透过基板传递光线。
2.有机发光材料层：有机发光材料层是OLED器件发光的核心部分，也被称为发光层。
有机发光材料通常由有机发光分子和离子或溶剂等组成。
有机发光分子通常是含有共轭结构的芳香化合物，如多苯环芳香烃、吡啶类化合物等。
有机发光分子在外加电场作用下，通过激发态和基态之间的跃迁，发射可见光。
3.电子传输层：电子传输层主要是用来提供电子注入和传输的层。
此层通常采用有机材料，如芳香胺、芳香醚等。
电子通过电子传输层进入发光层，与有机发光分子发生能级相互作用，从而实现能级的电荷复合，激活发光分子的发光。
4.阴极：阴极是OLED器件中的辅助电极，起到对OLED器件进行电流注入和电子回收的作用。
阴极通常采用金属材料，如铝、钙等。
当外加正向电压时，阴极注入电子进入电子传输层，与有机发光分子发生复合，从而激发发光。
二、OLED器件发光机理1.激发态跃迁：当外加正向电压时，电子从阴极注入电子传输层，然后传输到发光层。
在发光层中，电子与有机发光分子之间发生能级相互作用，使得发光分子的电子从基态跃迁到激发态。
在激发态下，电子处于高能量状态，此时会吸收光子，使得发光分子发出发光。
发光的波长和颜色取决于有机发光分子的能级结构。
2.基态复合：当电子从激发态返回基态时，激发态电子和基态离子形成复合态，释放出光子能量。
这是OLED器件发光的另一个重要机制。
基态复合的过程会产生较高的量子效率，从而提高OLED器件的发光效率。
总结起来，OLED器件的发光机理是由电子注入到发光层，激发发光分子进入激发态，经过能级跃迁后发出光子，最后发生基态复合产生发光。
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode）器件是一种使用有机材料作为发光层的发光二极管。
其结构可以简单地分为四个主要部分：阳极（Anode）、有机发光层（Organic Emission Layer）、电子传输层（Electron Transport Layer）和阴极（Cathode）。
首先，阳极是OLED器件的底部电极，一般是由透明导电材料（如氧化铟锡-ITO）制成。
阳极的作用是将正电荷输送到有机发光层，并将光从器件的底部辐射出来。
有机发光层是OLED器件最关键的部分，它是由有机化合物构成的发光层。
有机发光层通常是由一个或多个有机化合物层构成，其中最常用的有机材料有荧光材料和磷光材料。
当外加电压作用下，有机发光层中的有机分子被激发到激发态，然后从激发态退回到基态时，会释放出能量的光子。
这个过程称为荧光或磷光发射，产生可见光。
电子传输层位于有机发光层的下方，它具有电子传输和能级调节的功能。
在电子传输层中，电子被输送到有机发光层中，激发有机分子进入激发态。
常用的电子传输材料有聚苯胺（PANI）和聚三氮杂环己烷（PEDOT）等。
最后，阴极是OLED器件的顶部电极，其主要作用是提供电子的注入和电流输送。
阴极一般由薄层铝或钙、铝复合材料制成，有时也含有覆盖层以提高电子的注入效率。
OLED器件的发光机理可以通过能级图来解释。
在静止状态下，有机材料中的电子和空穴都处于基态能级。
当外加电压作用下，电子从阴极注入有机材料中，形成许多激子（电子-空穴对）。
其中一部分激子会在有机发光层中重新组合并发射出光子，产生发光现象。
具体来说，当电子从阴极注入到有机发光层中时，它们会与基态的空穴发生共振，形成激子。
这些激子会通过与激子之间的能量转移，迁移到具有较长寿命的激子激发态。
然后，这些激子激发态会通过非辐射跃迁返回到基态，并释放出能量的光子，从而发光。
值得注意的是，发光颜色是由有机材料的发光层决定的，不同的有机材料有不同的光发射特性，可以通过选择不同的材料来实现多种颜色的发光。
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode）是一种有机发光二极管，通过有机分子的电致发光来实现显示和照明。
OLED器件结构与发光机理包括以下几个方面：一、OLED器件结构：OLED器件由一系列薄膜层构成，主要包括玻璃基板、透明导电层、有机发光层、电子传输层和金属电极层等。
其中，玻璃基板起到支撑作用，透明导电层用于提供电源，金属电极层则用于引出电荷。
而有机发光层是OLED的核心，由发光分子和载流子传输体组成，其结构决定了器件发光的特性。
二、发光机理：OLED的发光机理基于有机分子的电致发光原理。
有机分子具有共轭的pi电子结构，其分子轨道的特性决定了电子和空穴的自旋轨道性质。
OLED的基本工作原理是通过施加外加电场，将电子注入有机发光层，与空穴相遇并发生复合，从而形成激子（exciton）。
激子会发生自旋翻转，并通过辐射或非辐射传递能量，最终发出光。
在OLED发光过程中，激子的复合方式决定了发光机理的不同。
分为荧光和磷光两种情况：1.荧光机理：荧光OLED采用双极分子作为有机发光材料，当电子和空穴相遇时，激子会很快发生复合，并释放出光子。
这种激子的自旋翻转是通过分子內多体作用完成的，可以快速形成发光。
2.磷光机理：磷光OLED采用三极分子作为有机发光材料，激子的自旋翻转需要通过外界的助剂以及激子与助剂之间的相互作用来实现。
这种激子的自旋翻转速度相对较慢，因此在发光之前会有一个相对较长的延迟时间，这使得磷光OLED的发光效率相对较低。
综上所述，OLED器件结构与发光机理中，器件结构决定了发光层的性能和器件的工作特性，而发光机理则是通过激子复合过程完成发光。
不同的发光机理使得OLED器件可以有不同的发光效果，如荧光和磷光。
随着有机材料和器件技术的不断发展，OLED显示技术在手机、电视等领域得到广泛应用，并且在低功耗、高对比度等方面具有独特的优势。
OLED器件结构与发光机理
OLED器件结构与发光机理OLED（Organic Light Emitting Diode）是一种由有机材料组成的发光二极管。
它的器件结构和发光机理相互关联，共同组成了OLED技术的基础。
下面将详细介绍OLED器件结构和发光机理。
1.OLED器件结构1.1基底层：位于最底部的是基底层，通常是由玻璃或塑料制成。
它提供了OLED器件的物理支撑。
1.2透明导电层：位于基底层上方的是透明导电层，通常由氧化铟锡（ITO）等材料组成。
它起到电子传输和光透过的作用，是电荷注入层的一部分。
1.3 电荷注入层：位于透明导电层上方的是电荷注入层，由电子传输层和空穴传输层组成。
电子传输层通常使用低能隙的有机材料，如Alq3；空穴传输层通常使用高能隙的有机材料，如N,N'-二苯基-N,N'-二甲基苯基-4,4'-联苯胺（TPD）。
1.4发光层：位于电荷注入层上方的是发光层，也被称为电荷复合层。
它是由有机发光材料组成的，根据不同的颜色可以选择不同的有机材料。
1.5 电荷输运层：位于发光层上方的是电荷输运层，它帮助电子和空穴在器件中自由移动，增强电子与空穴的复合，提高发光效率。
常用的电荷输运层材料有TPD和Alq3等。
1.6透明导电层：位于电荷输运层上方的是另一个透明导电层，与底部的透明导电层形成电极。
两个透明导电层必须保证电流均匀分布。
2.OLED发光机理OLED的发光机理是基于电荷注入和电荷复合的过程。
2.1电荷注入：在电极上施加电压时，正电压施加在透明导电层上，负电压施加在另一个透明导电层上。
这样正电荷（空穴）经过正电压传输层注入到发光层，负电荷（电子）经过负电压传输层注入到发光层。
透明导电层主要起到了电流引导和光透过的作用。
总结起来，OLED通过在电极上施加电压实现电子和空穴在发光层内的注入，然后通过电荷复合释放能量并发光。
而器件中的各个层次共同工作，起到传输电荷、发光和光透过的作用。
OLED器件结构和发光机理的研究和改进对于改善器件的效率和寿命至关重要。
有机电致发光器件(OLED) 的结构和发光机理
摘要OLED 具有全固态、主动发光、高对比度、超薄、低功耗、无视角限制、响应速度快、低电压直流驱动、工作温度范围宽、易于实现柔性显示和3D 显示等诸多优点，将成为未来20 年最具“钱景”的新型显示技术。
同时，由于OLED 具有可大面积成膜、功耗低以及其它优良特性，因此还是一种理想的平面光源，在未来的节能环保型照明领域也具有广泛的应用前景。
本文将系统介绍OLED的发展背景、发展史、制备及应用，介绍了有机电致发光器件(OLED) 的结构和发光机理。
典型的传统OLED是生长在透明的阳极例如ITO玻璃上的，发射出来的光是由最底层衬底透出，这使得它与其他电子元件如硅基显示驱动器的集成变得非常复杂。
因此，理想的做法是研发一种OLED，其光的发射由器件顶部的透明电极透出。
重点介绍一种具有阴极作为底层接触层，阳极ITO薄膜作为顶部电极的表面发射型或者说有机“反转”的LED(OILED)。
介绍了该器件的制备工艺，对该OILED的I一V特性及EL谱进行了测试，发现与传统的OLED相类似，而工作电压有所升高，效率一定程度上降低。
为了进一步改善器件性能，我们对器件增加了保护层(PL)，研究了PL对OILED器件性能的影响。
最后概述了器件的技术进展和应用前景, 并展望了未来OLED 发展的方向。
关键词：有机电致发光器件，有机反转电致发光器件，发光机理，保护层（PL）,阳极ITO 薄膜AbstractOLED has a solid state, self-luminous, high contrast, ultra-thin, low power consumption, viewing angle, fast response, low-voltage DC drive, the operating temperature range, easy to implement many of the advantages of flexible displays and 3D displays future20 years of the most "money scene" of the newdisplay because OLED has a large-area film, low power consumption, and other fine features, so an ideal plane light source, also has broad application prospects in the future of energy saving lighting in the area. In this paper, the systematic introduction of OLED development background, history of the development, preparation and application, the structure of the organic electroluminescent devices (OLED) and the luminescence mechanism.Typical traditional OLED is growth in transparent anode ITO glass, for example, the light is emitted by bottom gives fully substrate, this makes it and other electronic components such as that the integration of the silica based drive become very complex. Therefore, the ideal way is developing a OLED, its light emission from the top of the device gives fully transparent electrodes. Focuses on a cathode as the bottom contact layer, the anode of ITO films as the top electrode surface emission or organic LED of the "reverse" (OILED). Of the device preparation process, the OILED I-V characteristics and EL spectra of the test, found that similar to the conventional OLED, the working voltage was increased efficiency to a certain extent on the lower. To further improve the device performance of the device to increase the protective layer (PL), PL OILED device performance. Finally an overview of the technical progress and prospects of the device, and looked to the future OLED, the direction of development.Keywords:Organic Electroluminescent Devices,Organic reverse electroluminescent devices, Luminescence mechanism,Protective layer (PL), the anode of ITO films.目录摘要 (I)Abstract........................................................... I I 目录.............................................................. I II 1.绪论.. (1)1.1课题背景 (1)1.2 OLED技术的发展概况 (2)1.2.1 全球OLED发展史 (4)1.2.2 中国OLED发展状况 (5)1.2.3 OLED的应用 (6)1.2.3 OLED的制备 (6)2.有机电致发光器件 (8)2.1 引言 (8)2.2 有机电致发光器件 (8)2.3 有机电致发光器件的结构 (9)2.4 OLED发光机理 (10)2.5 我国发展OLED产业存在的问题及发展趋势 (13)2.5.1 存在的问题 (13)2.5.2 发展趋势 (14)2.6 结论及建议 (14)3.有机反转电致发光器件 (16)3.1 引言 (16)3.2 器件制备工艺 (17)3.2.1 基片的清洗及表面处理 (17)3.2.2 阴极的蒸镀 (17)3.2.3 有机层的成膜 (18)3.2.4 阳极的溅射 (18)/ PVK:TPD/PTCDA/ITO结构的有机反转电致发光器件的研究3.3 Si/Al/Alq3 (19)3.3.1 OILED的I一V特性及亮度测试 (19)3.4 保护层(PL)对器件性能的影响 (26)3.4.1 PL厚度对器件j一V特性的影响 (26)的影响 (28)3.4.2 PL对器件的最大驱动电流Im ax的影响 (28)3.4.3 PL对器件外量子效率qe3.4.4 PL对EL发射谱的影响 (29)3.4.5 顶电极(阳极)面积对载流子注入效率的影响 (30)3.4.6 PL层对器件最表面状态的影响 (31)4.OLED与OILED的特性及存在的问题 (32)4.1 与目前占主流地位的CRT及LCD技术相比，OLED与OILED具有以下更多的优点: (32)4.2 与OLED相比OILED的不同 (34)4.3 OLED与OILED 急待解决的问题和未来发展趋势 (34)结论 (37)5.致谢 (38)6.参考文献： (39)1.绪论1.1课题背景信息显示是信息产业的核心技术之一, 而信息显示技术及显示器件多种多样, 到目前为止，有四种发光物理机制完全不同的固态场致发光形式。
OLED结构及发光原理
OLED结构及发光原理OLED（有机发光二极管）是一种采用有机材料作为发光材料的显示技术。
它不同于传统的液晶显示技术，具有更大的发展潜力和优越的显示效果。
OLED结构简单、制作过程简便，还具有自发光、可柔性制造等独特优点。
它的发光原理基于电致发光效应，通过电流激发有机材料产生发光。
下面将详细介绍OLED的结构及发光原理。
OLED的结构主要包括：阳极、有机发光材料层、电子传输层、发光层、空穴传输层和阴极。
其中，阳极和阴极由传导性较好的金属材料制成，如铝或银，阳极通常使用透明导电材料，如氧化铟锡（ITO）。
有机发光材料层则是采用能够发光的有机材料，如聚合物或小分子，作为发光介质。
电子传输层和空穴传输层分别提供电子和空穴的传输路径，以便于材料中电子空穴对的再组合，实现发光效果。
OLED的发光原理主要基于电致发光效应。
当在OLED器件施加电压时，电子从阴极流入发光层，而空穴从阳极流入发光层，通过电子传输层和空穴传输层的导电性，电子和空穴在发光层中相遇，形成电荷复合。
在电荷复合的过程中，能量会以光子的形式释放出来，产生光电效应。
OLED的有机发光材料分为小分子和聚合物两种类型。
小分子OLED主要由四个层组成，即碰撞层、电子传输层、发光层和空穴传输层。
其中，碰撞层旨在提供电子和空穴之间的最大复合机会，电子和空穴通过电传输层和空穴传输层的导电性更容易相互碰撞复合。
而聚合物OLED则是将电子传输层和空穴传输层融合成一层，将发光材料溶解于其中，整个结构更简单。
OLED的发光原理可以通过能带结构理解。
在OLED中，能带是指电子和空穴能量水平的分布。
当施加电压时，电子从阴极流向发光材料层，空穴从阳极流向发光材料层，电子将降至低能级，空穴将升至高能级，随后电子空穴对发生复合，形成发光效果。
OLED的发光原理还与有机材料的分子结构有关。
有机材料通常是由碳、氢、氮、氧等元素组成的复杂有机分子，它们可以通过不同的化学结构和有机化合物进行调控。
OLED结构原理及发光过程
OLED结构原理及发光过程OLED（Organic Light-Emitting Diode，有机发光二极管）是一种基于有机材料的发光技术，具有自发光、高亮度、高对比度、宽可视角度、高响应速度、低功耗等优点，因此被广泛应用于显示和照明领域。
OLED的结构原理主要包括以下几个部分：有机发光层、电子传输层、电子注入层、阳极和阴极。
有机发光层是OLED最核心的部分，它由一种或多种有机分子组成。
这些有机分子被称为发光材料，可以通过电子注入和激发来发光。
常用的有机发光材料包括小分子有机材料和聚合物有机材料。
有机发光层的特点是薄而柔软，能够被制成各种形状，因此OLED可以制成柔性显示器。
电子传输层主要用于电子的传输，将电子从阴极传输到有机发光层。
电子传输层通常是由一种或多种有机材料制成，具有高电子迁移率、低电子空穴生成率和合适的能带结构。
电子注入层位于电子传输层和阳极之间，用于提供电子向有机发光层注入的通道。
电子注入层通常采用低能障材料，以减小电子注入的阻抗。
阳极和阴极分别位于OLED的两端，它们是电流的进出口。
通常情况下，阳极是透明的，以便光线透过。
阴极通常是由有高电子亲和力的金属制成，如铝或钙，以促进电子的注入。
OLED的发光过程主要包括电子注入、载流子复合和发光三个步骤。
在OLED中，电子从阴极注入到有机发光层，形成电子空穴对。
当电子和空穴相互遇到时，发生载流子复合，能量释放出来。
这些能量被部分转化为光子，即发光。
发光的颜色由有机发光材料的能带结构决定，不同的有机发光材料可以发射不同颜色的光。
OLED的发光效率与电子注入效率有关。
提高电子注入效率可以增加发光效率。
为了提高电子注入效率，通常会在有机发光层和阴极之间引入一层低电子能级的材料，以减小电子注入的能障。
此外，还可以通过优化有机分子的结构来提高电子注入效率。
总之，OLED通过电子注入和激发有机发光材料来发光。
它的结构原理包括有机发光层、电子传输层、电子注入层、阳极和阴极。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是一种有机发光二极管，其器件结构和发光机理是由有机半导体材料构成的。
下面对OLED器件结构和发光机理进行详细解析。
底电极是OLED的一个重要组成部分，通常采用ITO（铟锡氧化物）材料，具有优良的透明性和电导性能。
有机功能层是OLED的主要组成部分，包括发光层、电子传导层和空穴传导层。
发光层是有机光致发光材料，通过施加电压时，高能态的电荷与低能态的电荷复合，从而产生光子发射；电子传导层能提供电子注入发光层的功能，而空穴传导层则提供空穴注入发光层的功能。
透明阳极是OLED器件的另一重要部分，通常采用ITO材料，以实现光子的发射。
透明阳极还起到保护OLED器件的作用，防止湿气和氧气的影响。
OLED的发光机理是通过电子和空穴的注入和复合产生发光。
当外加电压施加到OLED器件时，电子从电子传导层注入到发光层，空穴从空穴传导层注入到发光层。
电子和空穴在发光层内复合时，会产生能量差，这个能量差会以光子的形式释放出来，从而产生发光效果。
在发光层内，有机光致发光材料吸收电子和空穴，然后电子和空穴会形成一个激子，激子的能量会被转化为光子的能量，从而产生发光。
发光材料的选择对于OLED的发光效果和器件性能至关重要。
常用的有机发光材料包括有机分子和有机聚合物。
有机分子最早被用于OLED器件中，随着技术的不断进步，有机聚合物作为一种新型材料被广泛应用于OLED器件中，具有较高的光电转换效率和光稳定性。
总的来说，OLED器件结构是由底电极、有机功能层和透明阳极组成，发光机理是通过电子和空穴的注入和复合产生发光。
通过优化材料和器件结构，可以提高OLED器件的发光效率和稳定性，推动OLED技术的发展和应用。
OLED器件结构与发光机理解读
OLED器件结构与发光机理解读OLED（Organic Light Emitting Diode）是一种有机发光二极管，利用有机半导体材料在电场作用下产生电致发光的现象。
OLED器件具有以下结构：有机发光层、阳极、阴极和电荷传输层。
OLED器件的结构非常简单，由多层有机材料和金属电极构成。
在这些层的相互作用下，电子和空穴在有机发光层中复合，生成光子而发光。
阳极（正极）是由透明导电材料制成的，通常使用氧化铟锡（ITO）薄膜；阴极（负极）则是由有良好导电性能的金属材料制成，如铝（Al）或钙（Ca）。
电荷传输层（Charge Transport Layer）的作用是传输电子和空穴至发光层。
OLED器件中最重要的是有机发光层，它是由有机半导体材料构成的。
有机半导体分为电子传输材料和空穴传输材料两种。
在有机发光层中，电荷从阳极和阴极注入，分别由电子传输材料和空穴传输材料载流。
当电子和空穴在发光层内相遇时，通过复合过程会释放能量。
这种能量释放过程很特殊，充满了奇妙的物理现象，被称作电致发光。
OLED器件的发光机理可用头肩模型（TADF）来解释。
头肩模型认为，在有机发光层中存在一些分子能级相近的激发态能级与基态能级之间的跃迁。
这种能级跃迁发生时，光子会以电致发光的方式释放出来。
头肩模型解释了头肩效应的产生原因和机制，也为OLED器件的设计和性能改进提供了理论依据。
OLED器件的发光机理还可以通过能带理论来解释。
有机半导体在外加电场的作用下，形成了空穴和电子输运层及其价带和导带。
空穴在阳极处注入，电子在阴极处注入，经发光层的输运而相遇发生复合，导致释放出光子。
不同有机发光材料的能带结构不同，所以对应的电致发光机理也有所不同。
总之，OLED器件的结构与发光机理解读可以简单概括为：通过有机发光层中电子和空穴的注入和复合，释放出光子产生发光现象。
通过头肩模型和能带理论的解释，我们可以了解到电致发光产生的机制，这为OLED器件的设计和性能改进提供了理论基础。
OLED发光机理及结构介绍
OLED发光机理及结构介绍OLED（Organic Light-Emitting Diode，有机发光二极管）是一种新型的显示技术，它采用有机薄膜材料作为发光材料，通过电流通过发光材料来产生光。
OLED技术具有低功耗、高对比度、快速响应、广视角等优点，因此被广泛应用于各种显示设备中，如智能手机、电视机、电子阅读器等。
OLED的发光机理是基于有机发光材料的电致发光原理。
OLED的结构主要由五个层次组成：玻璃基板、透明导电层、有机电致发光层、电子传输层和金属电子流层。
首先是玻璃基板，它是OLED显示器的底部结构，主要用来提供对显示器的支撑和绝缘作用。
玻璃基板上涂覆有透明导电层，该层主要由氧化锡（ITO）或氧化铟锡（ITO）等材料组成，它具有优良的导电性能。
透明导电层的主要作用是提供电压来激活OLED。
有机电致发光层是OLED发光的核心，它由有机发光分子组成。
这些有机发光分子可以根据所加电压的不同产生不同的颜色。
有机电致发光层可分为三个子层：发光层、电子输运层和空穴输运层。
发光层是有机分子的主要位置，也是光的发射处。
电子输运层和空穴输运层则用来输送电子和空穴，以确保光的发射效率。
电子输运层和空穴输运层位于有机电致发光层的两侧。
它们分别用来输送电子和空穴，以确保光的发射效率。
电子输运层和空穴输运层通常采用电子亲和力较高的分子材料和空穴亲和力较高的分子材料构成，以使电子和空穴能够有效地在有机电致发光层中运输。
金属电子流层为OLED提供了一个沿着整个层次组件运行的电流路径。
常见的金属电子流层材料有铝和钙，它们具有良好的导电性能。
总的来说，OLED的发光机理是通过施加电压激活有机薄膜材料产生光。
从结构上看，OLED由玻璃基板、透明导电层、有机电致发光层、电子传输层和金属电子流层五个层次组成。
透明导电层用于提供电压，有机电致发光层用于产生光，电子传输层和空穴传输层用于输送电子和空穴，金属电子流层用于提供电流路径。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light-Emitting Diode）是一种利用有机物作为发光材料的发光二极管。
OLED器件结构一般包括发光层、载流子注入层、电子传输层、空穴传输层和电极等几个主要部分。
首先是发光层，也称为有机发光材料层。
发光层由有机小分子或聚合物构成，它们能够通过电流的注入而产生发光。
常见的有机发光材料有聚芴（Polyfluorene）、聚苯胺（Polyaniline）和聚苯乙烯（Polystyrene）等。
这些材料具有良好的空穴和电子传输特性，能够够有效地将电子和空穴注入到载流子注入层中。
载流子注入层是位于电极和发光层之间的一层材料，其作用是将电子和空穴引导到发光层中。
载流子注入层可以通过掺杂等方法调控材料的导电性能，提高载流子的注入效率，并降低注入电流。
常见的载流子注入层材料有多聚苯胺（Polyaniline）和多聚噻吩（Polypyrrole）等。
电子传输层（ETL）位于发光层的一侧，其主要功能是引导电子在发光层和电极之间进行传输。
ETL通常使用导电的无机材料，如金属氧化物等。
其物理性质应能够实现高电导率、适当的能级排布和界面特性等。
空穴传输层（HTL）位于发光层的另一侧，其作用是引导空穴在发光层和电极之间进行传输。
HTL一般采用有机材料，如聚苯胺（Polyaniline）和多聚芳香胺等。
HTL的性能应能够实现高电导率和适当的能级排布。
电极是OLED器件的两个端口，一个用于注入电子，另一个用于注入空穴，并通过在发光层激发载流子形成光辐射。
一般情况下，OLED器件的电极一侧采用透明电极材料，如氧化锡（ITO），使得通过OLED器件的光线可以通过电极从上方辐射出来。
OLED器件的发光机理主要包括载流子注入和复合、发光衰减以及外部量子效率等方面。
当电流通过电极注入OLED器件时，载流子（电子和空穴）被注入到发光层中，然后在发光层中发生复合。
在载流子复合的过程中，能量被释放出来，并在发光层中激发有机发光材料的分子或涨落态，从而产生发光。
OLED结构原理及发光过程
OLED结构原理及发光过程OLED（Organic Light-Emitting Diode）是一种有机发光二极管，其结构原理和发光过程如下：1.OLED的结构原理：OLED由4个主要部分组成：发光层、电子传输层、电子注入层和阳极层。
发光层通常由有机分子构成，其中会包含具有发光性质的有机材料。
电子传输层的作用是将电子从阴极输送到发光层，促使发光材料发光。
电子注入层用于帮助电子在阴极和发光层之间的传输，并提高电子注入效率。
阳极层则用于提供电子供给发光层。
OLED的主要结构包括以下几个关键部分：- 阳极（Anode）：阳极是OLED的一个电极，它主要用于吸收外部电子，并将其引导到OLED的内部。
- 发光层（Emissive layer）：发光层是OLED中最重要的部分，其中包含具有发光性能的有机分子或聚合物材料。
当电子通过电子注入层并进入发光层时，它们会与发光层中的有机材料相互作用，导致发光。
- 电子传输层（Electron transport layer）：电子传输层通过将电子从阴极引导到发光层，促进了电子的传输和注入。
它还有助于避免电子与空气中的杂质发生反应，以保持OLED的稳定性。
- 电子注入层（Electron injection layer）：电子注入层有助于提高电子注入效率，并使电子更容易进入发光层。
它通常由有机材料或无机材料制成。
- 阴极（Cathode）：阴极是OLED的另一个电极，它主要用于注入电子到OLED中，并在电子传输层和电子注入层之间形成电子流。
2.OLED的发光过程：OLED的发光过程是通过电子在发光层中与发光材料相互作用而发生的。
当电子从阴极注入OLED并进入发光层时，它们会与发光层中的有机分子相碰撞。
这些碰撞可以激发发光层中的电子，使电子从低能级跃迁到高能级。
当电子从高能级返回到低能级时，会释放出能量，产生光辐射。
此释放的能量决定了光的颜色。
不同的有机分子可以产生不同颜色的光，因此可以通过调整发光层中有机材料的种类和浓度来达到不同颜色的发光。
OLED发光机理及结构介绍
OLED发光机理及结构介绍OLED，即有机发光二极管（Organic Light Emitting Diode），是一种采用有机材料作为发光层的发光二极管。
相比于传统的液晶显示技术，OLED具有更高的亮度、更广的视角和更快的响应速度，因此被广泛应用于显示和照明领域。
OLED的基本结构由五部分组成：玻璃基板、透明导电层、有机发光层、电子传输层和金属电极。
玻璃基板作为OLED的结构支撑物，具有较好的光透明性和机械稳定性。
透明导电层通常使用氧化铟锡（ITO）作为材料，具有良好的电导性和透明性，用于传输电流和发光。
有机发光层采用有机分子材料，如聚苯、聚对苯乙烯等，这些有机材料具有较好的电致发光性能。
电子传输层用于将电子从透明导电层输送到有机发光层，通常使用负载较高的有机分子材料，如五号染料等。
金属电极用于注入电子和空穴，从而激发有机分子材料发生电致发光。
OLED的发光机理通过电致发光实现。
当施加电压时，通过透明导电层注入电流到有机发光层，电子从阴极注入有机分子材料，空穴从阳极注入有机发光层。
当电子和空穴在有机发光层碰撞时，能够形成激子（exciton，即带正电荷和负电荷的复合粒子），进而发生自发辐射并发出光。
有机发光层和电子传输层的材料选择和设计能够调节激子的能级，从而实现不同颜色的发光。
OLED的优点主要体现在以下几个方面。
首先，OLED具有极高的亮度和对比度，可以呈现出非常鲜艳和真实的色彩，适合用于高质量的显示需求。
其次，OLED具有非常广的视角，无论观察角度如何改变，显示效果都能保持不变，不会出现液晶显示器的色彩偏移和亮度衰减问题。
此外，OLED的响应速度非常快，可以达到微秒级的响应时间，适合于显示快速动态画面，例如用于电子游戏和电影播放。
此外，OLED还具有灵活性和可弯曲性，可以制作成柔性显示器，能够应用于曲面显示器、可穿戴设备等领域。
然而，OLED也存在一些问题和挑战。
首先是材料寿命的问题，OLED 的有机材料容易受到氧化、水分和紫外光的影响，会导致发光材料衰减和发光效率降低。
OLED发光机理及结构介绍ppt课件
OLED——电子传输层材料
要求： 1.具有大的电子亲和势和高的电子迁移率 2.材料的稳定性好，能形成统一紧密的薄膜 3.材料具有高的激发态能级，能有效避免激发态的能量传递， 使激子复合区在发光层而不是在电子传输层。
Alq3
OLED——发光层材料
要求： 1.高量子效率的荧光特性，荧光光谱主要分布在400~700nm 的可见光区域内
2.良好的半导体特性，即具有高的导电率。
3.良好的成膜性，在几十纳米厚度的薄层中不产生针孔
4.良好的热稳定性，光稳定性。
OLED研究进展
近年来，OLED 技术飞速发展。 2001年，索尼公司研制成功12英寸全彩OLED显示器，证明了 OLED可以用于大型平板显示。 2002年，日本三洋公司与美国柯达公司联合推出了采用有源 驱动OLED显示的数码相机，标志着OLED的产业化又迈出了坚 实的一步。 2007年，日本索尼公司推出了11英寸的OLED彩色电视机，率 先实现OLED在中大尺寸特别是在电视领域的应用突破。 除了在显示领域的应用，白光OLED作为一种新型的固态光源 也得到了广泛关注 。 2006年柯尼卡美能达技术中心开发成功了1000cd/m2初始亮度 下发光效率64lm/W亮度半衰期约1万小时的OLED白色发光器件， 展示了OLED在大面积平板照明领域的前景。
价带 导带
OLED器件的发光机理
给体：失电子能力强的分子 受体：得电子能力强的分子
电子和空穴在有机材料中的跳跃传输
OLED器件工作原理
多层结构器件件的发光机理
发光过程能级图
OLED器件的基本结构
OLED
单层器件 结构
双层器件 结构
三层器件 结构
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是一种有机发光二极管，它的器件结构简单而优雅，发光机理也很有趣。
下面我将详细解析OLED器件结构和发光机理。
1.透明基板：一般采用玻璃或透明塑料材料，提供支撑和保护的作用。
2. Anode（阳极）：一层透明的导电材料（如氧化铟锡，ITO），作为电子流的正极。
3.有机分子层：采用有机材料，如聚苯胺或聚芴类材料，这是OLED的关键部分，通过电子和空穴的再组合发射光子。
4. Cathode（阴极）：由金属材料（如铝、钙）构成，作为电子流的负极。
5. 电荷传输层/电子注入层（Electron Transport Layer/ETL）：用于电子的输运和注入的层，可以提高载流子的运动性能和注入效率。
6. 电荷传输层/空穴注入层（Hole Transport Layer/HTL）：用于空穴的输运和注入的层，可以提高载流子的运动性能和注入效率。
7. 增强层（Outcoupling）：用于提高发光效率，在光输出方向增加光线的折射和反射。
8. 辅助材料层（Assist Materials）：用于增强主要组分的功能和性能。
9.封装层：用于封装器件，保护其免受外界湿气和氧气的影响。
OLED发光机理是基于电子和空穴再组合的原理。
当一个电压被施加于OLED的阴极和阳极上时，阴极释放出电子，阳极释放出空穴。
这些电子和空穴穿过有机分子层时，会在其中的发光材料中发生再组合。
当电子和空穴再组合时，会释放出能量，产生光子（光的基本单位）。
这些光子会通过受体材料层的吸收和修饰，以可见光的形式发射出来。
下面是OLED发光机理的一般发射过程：1.电子和空穴被注入有机分子层，其中发光材料扮演着重要的角色。
2.电子和空穴通过空穴传输层（HTL）和电子传输层（ETL）进行输运，避免相互结合。
3.电子和空穴在发光材料中再组合，释放出能量。
4.能量的释放导致电子从高能级转移到低能级，产生光子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. OLED的发光机理
能带理论模型： 相对晶体固体的能带模型来说： 价带顶 HOMO （分子最 高占据分子轨道 ） Ea Ip LUMO HOMO
量能 导带底 LUMO（分子最低 未占据轨道 ） 带隙Eg是HOMO与LUMO 之间的宽度，离化能 Ip是真空能级与HOMO之间 的能量差, 电子亲和势Ea是真空能级与 LUMO之间的能量差
单层EL器件结构图
用途： 一般不用于发光器件，主要用于测量有机材料的电学和光学性质 单层器件结构在聚合物电致发光器件（PLED）中常见
OLED电极材料
在阳极材料的选择上，材料本身必需是具高功函数（High
work function）与可透光性，所以具有4.5eV-5.3eV的高功
函数、性质稳定且透光的ITO透明导电膜，便被广泛应用 于阳极。 在阴极部分，为了增加元件的发光效率，电子与空穴的 注入通常需要低功函数（Low work function）的Ag、Al、
国内相关研究所、院校、公司以及论坛
中国电子科技集团公司第五十五研究所国家 平板显示工程技术研究中心 南京国显电子公司 东南大学显示技术研究中心 陕西科技大学电气与电子工程学院 京东方科技集团股份有限公司 /光电论坛 /bbs/中国光学光电子行业论坛 /forum/default.asp液晶论坛 /index.php光行天下论坛 /bbs/大屏幕显示论坛 /bbs/ OLED中国论坛 /液晶之家 /omp/index.php 光机人
1. 有机/聚合物电致发光器件的结构
（1）单层结构
在器件的正极和负极间，制作有 一种或多种物质组成的发光层。单层 器件的发光层厚度通常在100nm。
聚合物分子量大，可通过旋涂方式 优点：制备方法简单。 既作发光层(EML)， 成膜，但制备双层聚合物薄膜较为困难， 有机半导体层 又兼作电子传输层 (ETL) 因此，从加工角度讲，聚合物器件只能 缺点： A.复合发光区靠近金属电极而靠近 和空穴传输层(HTL)。 采用单层结构。 金属电极处缺陷多，非辐射复合几率大， 而且该处的高电场容易产生发光淬灭； 聚合物的长分子链结构保证了聚合物 薄膜的平整、均匀性，而且可以同时引入 B.由于两种载流子注入不平衡，载流 空穴基元、发光基元和电子基元，因此 子的复合几率比较低，因而影响器件的发 单层聚合物器件也可以有较好的性能。 光效率。
器件中增加载流子阻挡层
1. 有机/聚合物电致发光器件的结构
（6） 特殊器件结构
上发光型OLED结构 穿透式OLED结构 倒臵式IOLED结构
串联式OLED结构
Company name
• 上发光型OLED结构
下发光型实际发光面积受限
需提高开口率 ♦阴极：高透射率 良好的导电度 阴极 OLED
考核方式
平时成绩：30％ 期末考试：70％ 考试方式：闭卷 记分方式：百分制
OLED显示技术
OLED器件结构与发光机理
1. OLED器件结构 2. OLED发光机理 3. OLED能量传递
1. 有机/聚合物电致发光器件的结构
OLED 属于注入型发光器件，其基本结构是将有机薄膜层夹在两个电极 （至少其中一个电极为透明电极）间形成的夹层式结构。 为了适应材料性能和器件性能的要求，人们又研究开发了多种器件结构， 这些结构在提高器件发光效率和性能稳定性方面起到了非常重要的作用。 有机电致发光器件中的主要有机功能层包括： 空穴传输层（Hole Transport Layer, HTL）、 电子传输层（Electron Transport Layer, ETL）、 发光层（Emitting Layer, EML）、 空穴注入层（Hole Injection Layer, HIL）、 空穴阻挡层（Hole Blocking Layer, HBL）等。
OLED电子传输材料
电子传输材料应满足的要求：
• • • • 具有良好的电子传输特性，即电子迁移率高； 具有较高的电子亲和能，易于由阴极注入电子； 相对较高的电离能，有利于阻挡空穴；
• 不能与发光层形成激基复合物；
成膜性和热稳定性良好，不易结晶。
1. 有机/聚合物电致发光器件的结构
（3）三层器件结构
聚合物发光材料的特性:
• 当短波光照射时，在390nm～780nm的可见光范围内， 聚合物粉末或溶液具有高效率的荧光； • 具有较高的导电率，呈现良好的半导体特性；
• 具有良好的成膜特性，在几百甚至几十纳米的薄膜 内基本无针孔；
• 稳定性强，一般都具有良好的机械加工性能。
OLபைடு நூலகம்D聚合物发光材料
共轭聚合物用于电致发光的优点:
Ca、In、Li与Mg等金属，或低功函数的复合金属来制作阴
极（例如：Mg-Ag镁银）。
1. 有机/聚合物电致发光器件的结构
（2）双层器件结构
柯达公司首先提出了双层有机膜结 构，有效地解决电子和空穴的复合区 远离电极和平衡载流子注入速率问题， 使有机EL的研究进入了一个新阶段。 他们的器件结构也叫DL-A型双层结 构。
OLED小分子发光材料
小分子发光材料应满足的要求：
• 具有高效率的荧光量子效率；
• 具有良好的化学稳定性和热稳定性，不与电极和载流子传输材 料发生反应；
• 易形成致密的非晶态膜，不易结晶； • 具有适当的发光波长； • 具有一定的载流子传输能力。 发光材料按分子结构特性分为有机小分子荧光材料和有机金属配合 物材料，前者种类最多，典型的小分子荧光有机电致发光材料如DCM 发红光，香豆素C540发绿光。
由空穴传输层（HTL）、电子传 输层（ETL）和将电能转化成光能 的发光层组成。HTL负责调节空穴 的注入速度和注入量, ETL负责调节 电子的注入速度和注入量。
优点: 使三层功能层各行其职，对于选 择材料和优化器件结构性能十分方 便，是目前有机EL器件中最常采用 的器件结构之一。
三层EL器件结构图
ITO透明阳极
金属 Mg:Al/ITO 70%
非金属 CuPc/Li/ITO 85% ♦阳极: 上发光型 高功函数 高反射率 Al/ITO Ag/ITO
玻璃基板
下 发 光 型 器 件
半透明阴极
OLED 反射阳极 玻璃基板
♦适于采用主动矩阵设计
上 发 光 型 器 件
• 穿透式OLED结构
透明阴极极，透明度很高 （85%），光线能双向通过 使得上下两边出光量一致 优势在于不显示信息时面板 是半透明的，显示信息时从 两边都可以接受到信息 透明OLED器件结构的引入， 拓展了OLED的应用范围运 用与汽车、飞机等的平板显 示
入的电子和空穴是在
发光层处复合。
DL-B型双层EL器件结构图
OLED空穴传输材料
空穴传输材料应满足的要求：
• 具有良好的空穴传输特性，即空穴迁移率高； • 具有较低的电子亲和能，有利于空穴注入； • 激发能量高于发光层的激发能量； • 不能与发光层形成激基复合物； • 具有良好的成膜性和较高的玻璃化温度，热稳定性好， 可以用真空蒸发法形成致密的薄膜，不易结晶。
OLED
反射阳极
基板
倒置式的OLED结构示意图
• 串联式结构
I
利用透明的连接层，将数个 发光元件串联起来 比传统的OLED发光效率高 … I …
寿命比传统OLED更长
选择、设计、制作合适的连 接层材料是该技术的关键 缺点：驱动电压随着元件串 联的数目而成倍增加增加
传统与串联式OLED技术比较
1. 有机/聚合物电致发光器件的结构
（4）多层器件结构
可提高OLED的发光亮度和发光效率。
主要形式：
A.在两电极内侧加缓冲层，以增加电子和空穴的注入量； B.为提高器件的发光效率，使用了空穴阻挡层HBL。
多层EL器件结构图
1. 有机/聚合物电致发光器件的结构
（5）染料掺杂型
在单杂基础上引入染料分子以改变器件的亮度、寿 命和效率。掺杂型主要有三种 D－1：Cathode/ETL+EML/HTL/ITO D－2：Cathode/ETL/HTL +EML /ITO D－3：Cathode/ETL+EML/HTL +EML /ITO 采用分散复合膜制作OLED
OLED小分子发光材料
另外，还有掺杂用小分子荧光材料如Rubrene。 有机配合物是最早使用的有机电致发光材料，具有优良的载流 子传输特性和成膜性能，典型的有8-羟基喹啉铝（Alq3）及铍的 络合物Bebq2。
OLED聚合物发光材料
1990年，剑桥大学的J. A. Burroughes等人首次报道了 用聚合物薄膜制备的电致发光材料研究。
Eg
2. OLED的发光机理
三层结构的OLED的能带图
LUMO
HTL
EML
ETL
阴极
阳极
HOMO
有机电致发光过程由以下五个步骤完成:
1．在外加电场的作用下载流子的注入： 电子和空穴分别从阴极和阳极向夹在 电极之间的有机功能薄膜注入。
2．载流子的迁移：注入的电子和空穴 分别从电子输送层和空穴输送层向发 光层迁移。 3．载流子的复合：电子和空穴复合产 生激子。 4．激子的迁移：激子在电场的作用下 迁移，能量传递给发光分子，并激发 电子从基态跃迁到激发态。 5．电致发光：激发态能量通过辐射跃 迁，产生光子，释放出能量。
Company name
半透明阴极
OLED
ITO透明阳极
穿 透 式 器 件
玻璃基板
• 倒臵式结构（IOLED)
与一般OLED元件的制作流
程相反 主要优势：适合于n-沟道a-Si 反射阳极
HIL OLED
透明阳极 基板
ITO透明阴极
溅射保护层/HIL
薄膜晶体管结合 ，便于制作
