期末复习题及答案-化工设计概论

期末复习题及答案-化工设计概论

期末复习题及答案-化工设计概论___(北京)远程教育学院化工设计概论期末复题一、给出下面概念和术语的定义1.热:指物体内部的能量,是由于分子、原子、离子等微观粒子的运动而产生的。

2.活塞流型反应器:是一种常见的化学反应器,其反应物在活塞的作用下进行反应。

3.管件:是指在管道系统中连接、支撑和控制流体流动的元件。

4.分离过程:是指将混合物中的不同组分分离出来的过程。

5.温-焓图(T-H):是一种描述物质热力学性质的图表,横轴表示温度,纵轴表示焓。

6.固定床反应器:是一种化学反应器,反应物在固定的催化剂床上进行反应。

7.聚式流态化:是指在流化床反应器中,通过加入聚合物来增加固体颗粒的聚集度,从而改善反应器的性能。

8.传质分离过程(平衡分离过程):是指在混合物中,由于不同组分的分子间相互作用力不同,导致它们在一定条件下达到平衡时,可以分离出来的过程。

9.工艺流程示意图:是指将化工生产过程中的各个步骤以图形化的方式表示出来,以便更好地理解和掌握整个过程。

10.连续过程:是指化工生产过程中,原料和产品以连续的方式流动,不断地进行生产。

11.中间反应:是指在化学反应过程中,生成的中间产物进一步参与反应,最终生成最终产物的过程。

12.速率控制分离过程:是指在分离过程中,分离速率由物质传质速率控制的过程。

13.逆流反应器:是一种化学反应器,反应物和产物在反应器中以相反的方向流动。

14.分离因子:是指在分离过程中,不同组分之间的分离程度。

15.化工过程:是指将原料经过一系列化学反应和分离过程,最终得到产品的过程。

16.间歇过程:是指化工生产过程中,原料和产品不是连续的流动,而是分批进行生产。

17.工艺过程阶段:是指化工生产过程中,不同的步骤所处的不同阶段。

18.夹点:是指在物料平衡计算中,两个物料流的交点。

19.化学反应路线:是指在化学反应过程中,原料和产物之间的化学反应路径。

20.流化床反应器:是一种化学反应器,反应物在流化床中进行反应。

期末复习题及答案——化工设计概论(可编辑)

期末复习题及答案——化工设计概论(可编辑)

期末复习题及答案——化工设计概论(可编辑)期末复习题及答案——化工设计概论中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义活塞流型反应器管件分离过程温-焓图 T-H 固定床反应器聚式流态化传质分离过程平衡分离过程工艺流程示意图连续过程中间反应速率控制分离过程逆流反应器分离因子化工过程间歇过程工艺过程阶段夹点化学反应路线流化床反应器1、( )衡算式是化学反应过程物料衡算不能应用的。

A(总质量衡算式;B(组分质量衡算式;C(元素原子物质的量衡算式;D(元素原子质量衡算式2、在进行过程的物料平衡计算时,对系统需要分析的内容有( )。

A(确定物料平衡方程式;B(确定物流约束式;C(确定设备约束式;D(确定变量3、在温-焓图中得到热复合曲线的步骤有( )。

A(划分温区;B(各热流温度按高到低顺序排列;C(求每个温区的总热交换量;D(画出每个温区的总物流线4、( )不是化工设计的内容。

A(反应过程选择与优化;B(分离过程选择与优化;C(厂区道路规划与设计;D(化工过程系统优化5、管道布置图包括下面( )图样。

A(管件图;B(管架图管道施工说明;C(蒸汽伴管系统布置图;D(管道平面布置图6、( )分离过程不是速率控制分离过程。

A(膜分离过程;B(反渗透分离过程;C(冷冻干燥分离过程;D(超滤分离过程7、间歇过程有( )特点。

A(生产灵活性高;B(易实现自动化;C(适合有固相的物流;D(适合生产季节性产品8、分离过程的选择应分析分离过程的( )方面。

A(可行性;B(经济性;C(可靠性;D(生产规模9、对能量过程的分析方法有( )。

A(能量衡算法;B(热流分析法;C(熵分析法;D(功衡算法10、夹点之上区域不可设置( )。

A(热阱;B(保温器;C(热源;D(物流混合器11、对新过程的化工设计需要进行( )A(概念设计;B(装置设计;C(中试设计;D(反应设计12、换热网络设计的目的是( )。

化工设计概论期末考试题库及答案

化工设计概论期末考试题库及答案

化工设计概论期末考试题库及答案一、选择题(每题2分,共20分)1. 化工设计中,以下哪项不是设计阶段的主要任务?A. 确定工艺流程B. 选择设备C. 编制操作手册D. 进行成本估算答案:C2. 化工设计中,以下哪个不是化工过程的基本单元操作?A. 蒸馏B. 过滤C. 反应D. 运输答案:D3. 在化工设计中,哪种类型的反应器通常用于连续生产?A. 批式反应器B. 连续搅拌槽反应器C. 流化床反应器D. 固定床反应器答案:B4. 化工设计中,以下哪个参数不是反应器设计时需要考虑的?A. 反应速率B. 反应温度C. 反应压力D. 反应体积答案:D5. 化工设计中,以下哪个不是化工设备的主要类型?A. 反应器B. 换热器C. 泵D. 计算机答案:D6. 在化工设计中,以下哪个不是安全设计的重要方面?A. 防爆设计B. 防腐蚀设计C. 防火设计D. 颜色设计答案:D7. 化工设计中,以下哪个不是化工流程模拟软件?A. Aspen PlusB. HYSYSC. MATLABD. ProII答案:C8. 在化工设计中,以下哪个不是化工产品的质量控制指标?A. 纯度B. 产量C. 稳定性D. 颜色答案:D9. 化工设计中,以下哪个不是环境影响评估的主要内容?A. 污染排放B. 能源消耗C. 经济效益D. 生态影响答案:C10. 在化工设计中,以下哪个不是设计阶段的输出?A. 设计图纸B. 设计报告C. 操作手册D. 市场分析答案:D二、简答题(每题10分,共30分)1. 简述化工设计的基本流程。

答案:化工设计的基本流程通常包括:需求分析、工艺流程设计、设备选择与设计、安全与环境评估、经济分析、设计优化、设计审查、施工图纸制作、施工监督与调试等。

2. 描述化工设计中进行成本估算的重要性。

答案:进行成本估算在化工设计中至关重要,因为它帮助决策者了解项目的总投资,评估项目的可行性,制定合理的预算,并为项目融资提供依据。

化工设计概论期末考试题库及答案

化工设计概论期末考试题库及答案

化工设计概论期末考试题库及答案一、单项选择题1. 化工设计的主要任务是()。

A. 确定工艺流程B. 确定设备参数C. 确定工厂布局D. 确定产品价格答案:A2. 化工设计中,工艺流程设计的主要依据是()。

A. 市场需求B. 原料供应C. 产品规格D. 所有以上因素答案:D3. 在化工设计中,以下哪项不是工艺流程设计的基本步骤?()A. 确定原料和产品B. 确定工艺路线C. 确定设备类型D. 确定工厂规模答案:D4. 化工设计中,以下哪项是反应器设计的关键因素?()A. 反应器类型B. 反应器尺寸C. 反应器材质D. 所有以上因素答案:D5. 化工设计中,以下哪项不是分离过程设计的关键因素?()A. 物料性质B. 分离效率C. 设备成本D. 反应器类型答案:D二、多项选择题6. 化工设计中,以下哪些因素会影响工艺流程的选择?()A. 原料成本B. 产品需求C. 环境法规D. 技术可行性答案:ABCD7. 化工设计中,以下哪些因素会影响设备的选择?()A. 操作条件B. 物料性质C. 设备成本D. 安全性答案:ABCD8. 在化工设计中,以下哪些因素会影响工厂布局?()A. 原料供应B. 产品运输C. 环境影响D. 劳动力成本答案:ABCD三、判断题9. 化工设计的目标是实现经济效益最大化。

()答案:正确10. 化工设计中,工艺流程设计和设备设计是相互独立的。

()答案:错误四、简答题11. 简述化工设计的基本步骤。

答案:化工设计的基本步骤包括:确定项目目标、原料和产品规格;工艺流程设计,包括确定工艺路线、反应器设计、分离过程设计等;设备设计,包括设备选型、尺寸计算、材料选择等;工厂布局设计,包括工厂平面布局、设备布置、物流规划等;经济分析,包括成本估算、投资回报分析等;环境和安全评估。

12. 描述化工设计中工艺流程设计的重要性。

答案:工艺流程设计是化工设计的核心,它决定了整个工厂的生产效率、产品质量和经济效益。

期末复习题及答案化工设计概论

期末复习题及答案化工设计概论

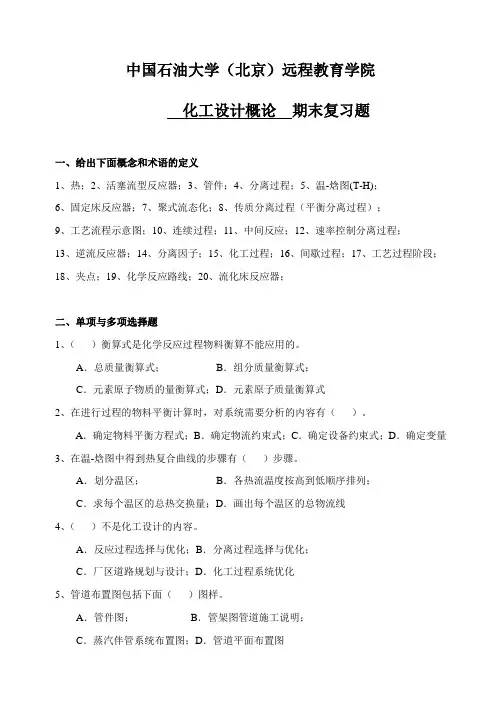

中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义1、热;2、活塞流型反应器;3、管件;4、分离过程;5、温-焓图(T-H);6、固定床反应器;7、聚式流态化;8、传质分离过程(平衡分离过程);9、工艺流程示意图;10、连续过程;11、中间反应;12、速率控制分离过程;13、逆流反应器;14、分离因子;15、化工过程;16、间歇过程;17、工艺过程阶段;18、夹点;19、化学反应路线;20、流化床反应器;二、单项与多项选择题1、()衡算式是化学反应过程物料衡算不能应用的。

A.总质量衡算式;B.组分质量衡算式;C.元素原子物质的量衡算式;D.元素原子质量衡算式2、在进行过程的物料平衡计算时,对系统需要分析的内容有()。

A.确定物料平衡方程式;B.确定物流约束式;C.确定设备约束式;D.确定变量3、在温-焓图中得到热复合曲线的步骤有()步骤。

A.划分温区;B.各热流温度按高到低顺序排列;C.求每个温区的总热交换量;D.画出每个温区的总物流线4、()不是化工设计的内容。

A.反应过程选择与优化;B.分离过程选择与优化;C.厂区道路规划与设计;D.化工过程系统优化5、管道布置图包括下面()图样。

A.管件图;B.管架图管道施工说明;C.蒸汽伴管系统布置图;D.管道平面布置图6、()分离过程不是速率控制分离过程。

A.膜分离过程;B.反渗透分离过程;C.冷冻干燥分离过程;D.超滤分离过程7、间歇过程有()特点。

A.生产灵活性高;B.易实现自动化;C.适合有固相的物流;D.适合生产季节性产品8、分离过程的选择应分析分离过程的()方面。

A.可行性;B.经济性;C.可靠性;D.生产规模9、对能量过程的分析方法有()。

A.能量衡算法;B.热流分析法;C.熵分析法;D.功衡算法10、夹点之上区域不可设置()。

A.热阱;B.保温器;C.热源;D.物流混合器11、对新过程的化工设计需要进行()A.概念设计;B.装置设计;C.中试设计;D.反应设计12、换热网络设计的目的是得到()。

化工设计习题及答案打印版

化工设计习题及答案打印版

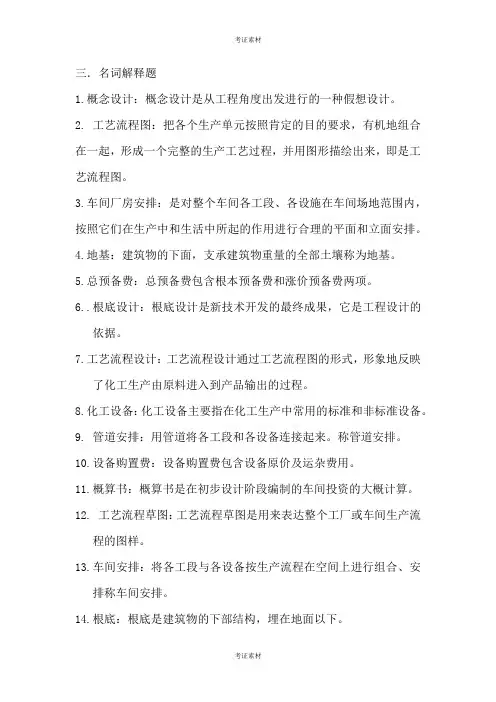

三.名词解释题1.概念设计:概念设计是从工程角度出发进行的一种假想设计。

2. 工艺流程图:把各个生产单元按照肯定的目的要求,有机地组合在一起,形成一个完整的生产工艺过程,并用图形描绘出来,即是工艺流程图。

3.车间厂房安排:是对整个车间各工段、各设施在车间场地范围内,按照它们在生产中和生活中所起的作用进行合理的平面和立面安排。

4.地基:建筑物的下面,支承建筑物重量的全部土壤称为地基。

5.总预备费:总预备费包含根本预备费和涨价预备费两项。

6..根底设计:根底设计是新技术开发的最终成果,它是工程设计的依据。

7.工艺流程设计:工艺流程设计通过工艺流程图的形式,形象地反映了化工生产由原料进入到产品输出的过程。

8.化工设备:化工设备主要指在化工生产中常用的标准和非标准设备。

9. 管道安排:用管道将各工段和各设备连接起来。

称管道安排。

10.设备购置费:设备购置费包含设备原价及运杂费用。

11.概算书:概算书是在初步设计阶段编制的车间投资的大概计算。

12. 工艺流程草图:工艺流程草图是用来表达整个工厂或车间生产流程的图样。

13.车间安排:将各工段与各设备按生产流程在空间上进行组合、安排称车间安排。

14.根底:根底是建筑物的下部结构,埋在地面以下。

15.其他费用:其他费用是指工程费用以外的建设工程必须支出的费用。

1、热:有温度差存在时体系与体系〔或体系与环境〕之间所传递的能量。

2、活塞流型反响器:物料返混为零的反响器。

如管式反响器。

3、管件:管件就是用于在管道系统中改变走向、高度,或改变管径,或引出支管等所使用的管道部件。

4、别离过程:就是将一混合物转变为组成互不相同的两种或几种产品的操作。

5、温-焓图(T-H):是以温度T为纵轴,以热焓H为横轴的曲线图,它表示了物流的热特性。

6、固定床反响器:是指所用固体催化剂,或固体反响物,固定于反响器中的一类反响器。

7、聚式流态化:在流化床反响器中,固体颗粒在不同程度上成团聚状态。

《化工设计》复习题

《化工设计》复习题

《化工设计试卷》(一)一、填空题(每空1分,共30分)1、化工设计必须()。

2、国家计委有关文件的要求,可行性研究报告是项目决策的依据,应按规定的深度做到一定的准确性,投资估算和初步设计概算的出入一般不大于()否则视超出情况再议。

3、企业使用政府补助、转贷、贴息投资建设的项目,政府只审批()。

4、凡从事对环境有影响的建设项目都必须执行()。

同时,在可行性研究报告中,对()要有专门论述。

5、概念设计是以()为基础,从工程角度出发按照未来生产规模所进行的一种假想设计。

6、工艺人员向非工艺专业提供设计条件必须确保其()。

7、管道仪表流程图中的设备用()线画出。

8、工厂的三废治理工程“三同时”,即()。

9、选择生产方法和工艺流程是应着重考虑()三原则。

10、平面图上设备平面定位尺寸应以()或()或()为基准线标注定位尺寸。

11、管道布置是应尽量避免()。

12、工艺流程草图又称为(),一般在生产方法确定后绘制,主要为工艺计算服务,也是工艺方案的确定和工艺流程图设计的依据,但不列入设计文件。

13、技术上的先进性是由经济合理性来体现的,只有在设计的每一步都重视经济因素,力求经济上合理,到最后才能作出既经济节约又合理可行的概算来。

据专家测算,在设计阶段可以控制(70—85%)的工程投资,后面的施工、材料、劳务只能控制(5 —35%1)。

14、在选择生产方法和工艺流程时,应该着重考虑的原则有( )。

15、化工设备总体分类:()。

16、设备布置图主要包括反映设备水平布置情况的()和反映某处立面布置情况的()。

17、工程投资经济评价有()和()。

18、当用泵抽吸时,应由泵的()确定设备的安装高度。

19、压缩机的最大部件超过(1.0吨)时,应设吊车,起重量大于10吨时,宜选用()。

20、为了避免发生电化学腐蚀,不锈钢管道不宜与碳钢管直接接触,()。

21、管架是用来(),管道支架按其作用分为()22、按照电力设计规范,将电力负荷分成三级,按照用电要求从高到低分为一级、二级、三级。

化工设计复习题及答案

化工设计复习题及答案

第一章1、简述化工设计的概念、作用与分类。

答:(1)概念:化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排,是化工基本建设的具体化,是把先进的技术和最新科研成果引入生产的渠道。

(2)作用:化工设计是生产技术中的第一道工序,是化工厂建设中的重要组成部分,设计工作的质量直接关系到工厂的经济效益和社会效益,化工设计是进行技术革新和技术改造的先导,是先进科学技术与生产实践相结合的中间环节,是科研成果实现工业化的桥梁。

分类:根据项目性质可分为:新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为:概念设计、中式设计、基础设计和工程设计。

2、化工设计划分为哪三个阶段?并分别叙述其主要内容。

答:初步设计,扩大初步设计和施工设计三个阶段。

初步设计:是根据计划任务书,探求在技术上可能,经济上合理的最符合要求的设计方案,还应编写初步设计说明书。

扩大初步设计:根据已批准的初步设计,解决初步设计中的主要技术问题,使之进一步具体化、明确化,还应编写扩大初步设计说明书与工程概算书(允许误差较大)。

施工设计:根据已批准的扩大初步设计进行的,是施工的依据,为施工服务,应有详细的施工图纸和必要的文字说明书以与工程预算书(误差较小)。

3、写出化工设计程序,并对其主要内容作简单阐述。

答:化工设计程序前期准备工作→项目建议书→可行性研究→决策(评估)→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容?设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件第二章1、化工厂址选择应考虑的主要因素是什么?(1)节约用地,考虑发展(注:地不能征多,但也应留有发展佘地);(2)利用城镇设施,节约投资(电、蒸汽、燃料等靠近电厂或水水电站,靠近燃料供应点,水靠近江、河、湖等);(3)满足环境卫生与交通运输要求(能妥善处理“三废”,优先使用水路、铁路运输,适当增加公路运输);(4)不旱不涝,地质可靠;(5)少挖少填,有利于协作等,还要与城市规划协调。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化工设计复习题
一.填空题
1.精馏塔系统合成的基本原则中包含,为了减少过程的输送量,尽早移出含量大的组分,以降低后处
理能源消耗。

2.在分析、评比流程的组织最佳方案时,可从物料计算和原料合计方面去进行考虑。

3.一个化工过程,可分解成六个子系统。

其中分离顺序的合成,用于研究分离顺序,从而确定最佳
分离组合。

4.可行性研究的主要内容包括市场销售情况的研究。

5.在分析、评比流程的组织最佳方案时,可从工艺设备的设计和选型方面去进行考虑,并完成设
备一览表。

6.化工过程的六个子系统中,能量的和质量的管理和集成,用于研究化工过程中自身能量搭配
利用,从而达到最佳节能的效果。

7.
8.死态的温度定为298.15 K。

9.在分析、评比流程的组织最佳方案时,可从非工艺设计项目的方面去进行考虑,并为他们提
设计要求。

10.在分析、评比流程的组织最佳方案时,可从车间布置设计方面去进行考虑,并完成平面布置和
立面布置图。

11.一个化工过程,可分解成六个子系统。

其中操作时间表的安排,用于研究化工过程多单元操作组
成,从而达到全系统的最佳操作。

12.在分析、评比流程的组织最佳方案时,可从化工管路的设计方面去进行考虑。

13.在分离过程中,应尽量避免过程中含有固体的物流出现,以降低输送过程中的能量。

14.热交换网络合成中,其基本步骤的第一步是:列表分析给定化工工程中所有的热流股和冷流股。

15.在分离过程中,应尽量避免使用质量分离剂,以避免增加分离物料量。

16.分离方法中,应尽量避免过程含有固体物流出现。

17.一个化工过程,可分解成六个子系统。

其中反应途径的合成,用于研究反应途径,从而确定最佳
生产工艺路线。

18.化工过程的六个子系统中,分离技术的选择,用于研究各种分离技术能耗成本,从而确定最佳
分离方案。

19.精馏塔系统合成的基本原则中包含,最难分离的组分在最后分离,以便降低操作成本。

20.热交换网络合成中要求画出热能阶图,求出窄点温度及所需最少的外源热和冷量。

21.精馏塔系统合成的基本原则中包含,如果进料组分中含有一个低沸点温度,则应在反应器前后
把它移出,不应在分离系统内长时间停留。

22.热交换网络合成中,需要分析窄点上下的冷热流股搭配。

23.精馏塔系统合成的基本原则中包含,应尽早移出有毒和易燃易爆组分,以减少过程的危险性。

24.热交换网络合成中,其基本步骤的第四步是:画出热网络图,确定网络最大能量回收方案。

25.在分析、评比流程的组织最佳方案时,可从编制设计文件方面去进行考虑,并汇编成册。

26.可行性研究的主要内容中包括劳动力来源和费用、人员培训及项目实施计划的研究。

27.在分析、评比流程的组织最佳方案时,可从原料路线和技术路线的选择方面去进行考虑
28.可行性研究的主要内容包括经济效益的研究。

29.在分析、评比流程的组织最佳方案时,可从工艺流程设计方面去进行考虑。

30.可行性研究的主要内容中包括原料和技术路线的研究。

31.在分析、评比流程的组织最佳方案时,可从能量计算和总能耗合计方面去进行考虑。

32.在分离过程中,比较不同的分离过程,选用经济上合理的方案。

33.比较不同的分离过程,应选用经济上合适的方案。

34.精馏塔系统合成的基本原则中包含,尽早移出腐蚀性的物料。

35.化工过程的六个子系统中,专用地址的分配,用于研究各单元操作,从而确定操作方法。

36.热交换网络合成中需要确定出总目标费用最少的网络方案。

37.可行性研究的主要内容中包括工程条件的研究。

38.精馏塔系统合成的基本原则中包含,产物作为分馏产出来可以保证产品的纯度。

39.可行性研究的主要内容中包括资金和成本的研究。

40.在热交换网络中,话出热能阶图,求出窄点及所需最少的外源热流股和冷流股。

41.在分析、评比流程的组织最佳方案时,可从工艺流程设计方面去进行考虑。

42.在分析、评比流程的组织最佳方案时,可从能量计算和总能耗合计方面去进行考虑。

43.在分析、评比流程的组织最佳方案时,可从工艺设备的设计和选型方面去进行考虑,并完成设备
一览表。

44.精馏塔系统合成的基本原则中包含,尽早移出腐蚀性的物料。

45.在分析、评比流程的组织最佳方案时,可从车间布置设计方面去进行考虑,并完成平面布置和
立面布置图。

46.精馏塔系统合成的基本原则中包含,产物作为馏分产出来可以保证产品的纯度。

47.在分析、评比流程的组织最佳方案时,可从化工管路的设计方面去进行考虑。

二、简答题
1.项目建设书包含哪些内容?
答:1.项目建设目的和意义;2产品需求初步预测;3产品方案和拟建规模;4工艺技术方案;5资源、主要原材料、燃料和动力的供应;6建厂条件和厂址初步方案;7环境保
护;8工厂组织和劳动定员估算;9项目实施规划设想;10投资估算和资金筹措设想;
11经济效益和社会效益的初步估算。

2.整套设计中应注意哪些问题?
答:厂址的选定、总图布置、公用工程、安全与卫生、土建设计、自动控制、技术经济等。

3.死态的标准是什么?
答:1.死态的温度定为298.15K;2.死态的压力定为1atm;3.基础浓度与参照物质。

4.热交换网络有哪五种表达方法?
答:1.线、圈表示法;2.矩阵表示法;3.温度-焓图表示法;4.热焓图表示法;5.网络图表示法。

5.串联系统和并联系统的可靠度的表达式是什么?P184
答:串联结构并联结构
6.基本建设的程序是什么?P15
答:建设前期各项准备工作---项目建议书---初步可行性研究---详细可行性研究---初步决策-----工程评估---最终决策---计划任务---初步设计---施工图设计。

7.经济评价两态、三种类型的内容是什么?
答:两态为静态法(不考虑资金的时间价值)和动态法(考虑资金的时间价值)。

三种类型为时间指标、资金指标与利润率指标。

8.投资估算有哪四种方法?各有什么特点?P270
答:1.单位生产能力估算法;2.装置能力指数法;3.资金周转率法;4.因子法。

9.过程开发的设计的内容有哪些?
10.项目建设总投资由哪些部分组成?
答.固定资产投资、建设期借款利息、流动资金。

11.化工工艺设计的内容有哪些?
答:1.原料路线和技术路线的选择;2.工艺流程设计;3.物料计算;4.能量计算;5.工艺设备的设计和选型;6.车间布置;7.化工管路设计;8.非工艺设计项目的考虑;9.编制设计文件。

12.物料衡算的主要步骤有哪些?
答:1.分析并确定求解问题的实质和求解的系统;2.画出该过程的流程示意图;3.圈出求解系统在流程图中的边界;4.对复杂的过程问题,需列表进行自由度分析,检查给定的数据条件与求解的变量数目是否相符,确定求解的步骤;5.选定计算基准;6.对于简单的衡算问题,可不做自由度分析,列表给出进、出流股,其后直接求解;7.列出衡算的数学模型,并进行求解计算。

13.引起安全事故的因素是什么?
答:1.设备损坏;2.对物料的考虑不周;3.操作失误;4.化工过程问题;5.缺乏防护规程;
6.物料移动产生的问题;
7.工厂位置问题;8设计的结构不合理问题;9.工厂方案。

四、计算题
1.将一个含有20%(摩尔百分率、下同)丙烷(C3),20%异丁烷(i-C4),20%异戊烷(i-C5)和40%正戊烷(n-C5)
的混合物引入到精馏塔分离,塔顶馏分为含50% C3,44%(i-C4),5%(i-C5)和1%(n-C5)的混合物,塔底
引出流股仅含1% C3,试完成物料衡算,作出物料衡算表。

2.有100Kg乙炔和足够的空气混合燃烧,分析燃烧的尾气中,CO2的含量为7.5%(体积百分比),试求共
给燃烧的空气的过剩量是多少?
3.将含40%(质量百分率、下同)硫酸的废液与98%浓硫酸混生产90%的硫酸,产量为1000Kg/h,各溶
液的第二组分为水,试完成物料衡算计算。

作出物料衡算表。

4.现以含硫32%的硫铁矿为原料生产硫酸。

已知硫的烧出率为98%,炉气净化时损失为1.5%,二氧化硫
转化为三氧化硫的转化率为98%,三氧化硫吸收率为99%,试计算1吨硫铁矿可以生产98%硫酸多少吨?
5.在催化剂作用下,乙醇可被空气氧化制取乙酸。

为了保证乙醇有足够的氧化率,在进料时空气过量60%,
乙醇的转化率为80%,欲完成物料衡算,试确定计算基准,写出化学反应方程式。

完成物料衡算表。

6.在砖瓦厂的烟道中安装节热器,回收烟道气中的热量。

烟道气温度为280℃,速率为2000Kg/h。

管程
内通入T=15℃的水。

希望换热后产生120℃的饱和蒸汽。

假定衡算时最小温差为15℃。

给定数据:15℃液态的水的焓H L=65KJ/Kg,120℃液态水的焓H L=500KJ/Kg,120℃气态水的焓H V=2700KJ/Kg,烟道气平均比热为C P=1.1 KJ/(Kg·K)。

试求节热器发生蒸汽的速率以及烟道气出口的温度。

7.一个系统由三个串联操作组成,从过去的运转记录可知,反应器运转正常占试验次数分别是3/4、7/8、
和40%,求系统同时成功的机会。

如果将上述各组元构成并联操作,这时系统的成功的概率是多大?。
