pt100公式

pt100公式PT100公式是计算PT100温度计的基本公式。

PT100温度计是一种采用线性阻温技术的温度测量仪器，是一种非常常见的温度测量装置，其应用广泛，从工业设备到家用家具、从电子设备到航空航天技术，处处可见它的身影。

PT100温度计是一种高精度温度传感器。

它通过测量电阻变化而准确测量温度，并将测得的温度值转化成电压值。

PT100温度计的电阻的变化随着温度的变化而发生变化，即当温度升高时，电阻也增加，当温度降低时，电阻也随之减少。

因此，可以通过测量电阻的大小，来精确的测量PT100温度计所在的温度。

PT100公式是用来表示PT100温度计的温度和电阻之间的关系。

PT100公式的基本形式是：T=A+B*ln(R/R0)，其中T是温度，A 和B两个常数，R是电阻，R0是当温度为0°C时PT100温度计的电阻值。

A和B就是PT100温度计的特性系数，常用的特性系数有：A= -4.981; B= 0.00575、A= -4.757; B= 0.00551、A= -3.967; B= 0.00607、A= -3.834; B= 0.00586等。

PT100温度计的电阻随着温度的变化而有变化，如何准确测量温度就需要用PT100公式来计算。

但是，PT100温度计的特性系数不完全一致，因此，要确定PT100温度计的准确性，首先应该知道温度计的特性系数。

这样，就可以根据实际测量出来的电阻值，准确地计算出温度值，从而实现准确的温度测量。

PT100温度计可以应用于低温测量、高温测量、热电荷检测和温度控制等多种领域。

为了使测量结果准确可靠，必须正确选择温度范围和特性系数，同时应当充分考虑实际测量的特殊要求，避免出现由于温度范围选择不当而导致的测量结果误差或不准确的情况。

PT100公式的准确性和可靠性高，这使它在各种工作场合中大受欢迎。

它对温度测量精确、准确以及安全性具有重要意义，重要的科学研究也依靠PT100温度计测得的准确信息来进行。

PT100热电阻计算与分度表

PT100热电阻计算与分度表丹东鸭绿江敏感元件有限公司/cpzs.asp概述：该产品执行DIN44081、DIN44082标准，体积小、灵敏度高、寿命长。

用于超温保护的场所，可以单支或多支串联与电机保护器配合使用。

传感器测温端安装在设备中需要测温的位置，引线接至电机保护器的信号输入端，当温度接近绝缘耐热等级温度时，输入电阻值达到电机保护器动作阀值，保护器断开电路实施保护。

技术数据：控制温度范围为TK60℃～TK180℃。

控制温度TK每间隔5℃设定一种规格。

一至六芯都可生产。

在单片机读取A／D转换后的BCD码时，为了避免读取不正确数值，在软件编程时采用对数据多次采样的方法，即在一定的时间内，连续读取BCD码，全部为一样的数值时才作为正确的数值接收，否则视为不正确数值而被忽略，这样可以有效地保障在显示器上输出的温度值连续变化，而不发生干扰性的跳动。

由于PT100铂热电阻的阻值随温度的变化为非线性的，所以在软件编程时进行了线性拟合，阻值(R)与温度(T)的关系式为T=2.469R+27.2，其中电阻R的单位是Ω；T的单位是K。

热电偶/热电阻的区别基础知识2009-09-01 17:18:10 阅读180 评论0 字号：大中小热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。

热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。

PT100原理及分度表

PT100原理及分度表
电阻式温度传感器(RTD,Resistance Temperature Detector)－一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。

大部分电阻式温度传感器是以金属作成的,其中以铂(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。

PT100温度传感器是一种以铂(Pt)做成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)
其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度，因此铂做成的电阻式温度传感器，又称为PT100。

T=(R-100)/0.392。

pt100

Pt100 铂热电阻设计原理：Pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

组成的部分常见的Pt100感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

应用领域铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。

宽范围、高精度温度测量领域。

如：轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。

汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。

供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制。

常用电路图R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。

从电桥获取的差分信号通过两级运放放大后输入单片机。

电桥的一个桥臂采用可调电阻R3，通过调节R3 可以调整输入到运放的差分电压信号大小，通常用于调整零点。

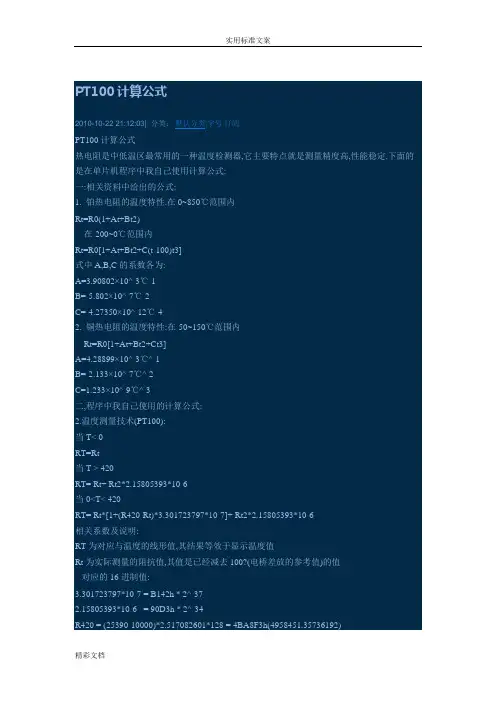

PT100计算公式

PT100计算公式2010-10-22 21:12:03| 分类：默认分类|字号订阅PT100计算公式热电阻是中低温区最常用的一种温度检测器,它主要特点就是测量精度高,性能稳定.下面的是在单片机程序中我自己使用计算公式:一:相关资料中给出的公式:1. 铂热电阻的温度特性.在0~850℃范围内Rt=R0(1+At+Bt2)在-200~0℃范围内Rt=R0[1+At+Bt2+C(t-100)t3]式中A,B,C的系数各为:A=3.90802×10^-3℃-1B=-5.802×10^-7℃-2C=-4.27350×10^-12℃-42. 铜热电阻的温度特性:在-50~150℃范围内Rt=R0[1+At+Bt2+Ct3]A=4.28899×10^-3℃^-1B=-2.133×10^-7℃^-2C=1.233×10^-9℃^-3二,程序中我自己使用的计算公式:2.温度测量技术(PT100):当T< 0RT=Rt当T > 420RT= Rt+ Rt2*2.15805393*10-6当0<T< 420RT= Rt*[1+(R420-Rt)*3.301723797*10-7]+ Rt2*2.15805393*10-6相关系数及说明:RT为对应与温度的线形值,其结果等效于显示温度值Rt为实际测量的阻抗值,其值是已经减去100?(电桥差放的参考值)的值对应的16进制值:3.301723797*10-7 = B142h * 2^-372.15805393*10-6 = 90D3h * 2^-34R420 = (25390-10000)*2.517082601*128 = 4BA8F3h(4958451.35736192)其中这里的结果都是已经乘100的值,在显示的时候应该先处理. 三:温度测量技术(CU50):RT=Rt(1+at)RT和Rt分别为温度为T℃和0℃时候的阻抗值.a为铜电阻的温度系数.一般取4.25×10^-3/℃~4.28×10^-3/℃。

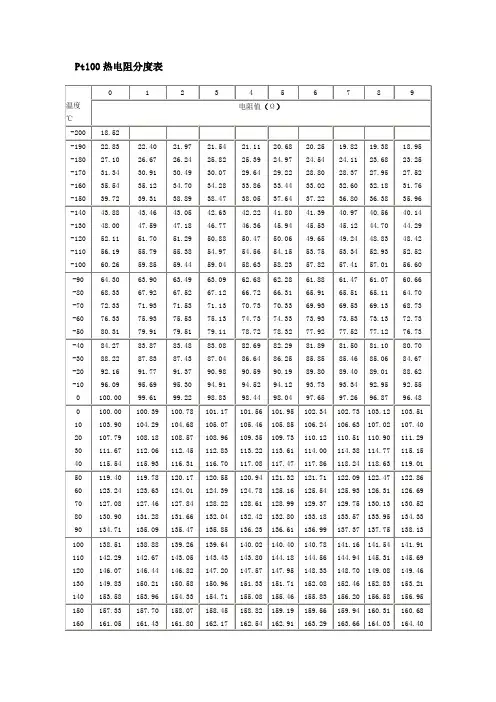

Pt100热电阻分度表

Pt100热电阻分度表
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
PT100分度表
/link/BOOK/PT100.htm
Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

铂电阻Pt100和Pt1000温度传感器阻值计算

铂电阻Pt100和Pt1000温度传感器阻值计算
Pt100温度传感器阻值计算
电工委员会标准IEC751的方程式：
在-78℃到0℃的温度范围内：
Rt=100[1+3.90802×10-3×t-0.5802×10-6×t2-4.27350×10-12(t-100)t^3] 在0℃到+600℃的温度范围内：
Rt=100(1+3.90802×10-3×t-0.5802×10-6×t^2)
其中：Rt是温度t时的阻值（单位：Ω）
t是温度（单位：℃）
Pt100厚膜铂电阻温度传感器允许通过的工作电流为≦5mA
Pt1000温度传感器阻值计算:
R（t）＝R0（1＋At＋Bt2）
R（t）是温度为t时铂热电阻的电阻值，Ω；
（t）为温度，℃
R0是温度为0℃时铂热电阻的电阻值，Ω；
A、B为分度常数。

分度常数：A＝0.0038623139728
B＝-0.00000065314932626
Pt1000厚膜铂电阻温度传感器的电阻值与温度的关系偏离所给分度表的允差不超过
±（0.30+0.005∣t∣）
注：∣t∣为被测温度的绝对值（℃）
Pt1000厚膜铂电阻温度传感器允许通过的工作电流为≦0.5mA。

pt100热电阻温度公式

pt100热电阻温度公式热电阻（thermal resistor）是中低温区最常用的一种温度检测器。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测里的。

它的主要特点是测里精度高，性能稳定。

其中铂热电阻的测里精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

金属热电阻常用的感温材料种类较多，最常用的是铂丝。

工业测里用金属热电阻材料除铂丝外，还有铜、镍、铁、铁一镍等。

工业热电阻分为铂热电阻和铜热电阻。

热阻是利用物质在温度变化时电阻也变化的特性来测量内部温度的。

热敏电阻的发热部分(感温元件)由均匀双绕在绝缘材料制成的骨架上的细金属丝制成。

当被测介质中存在温度梯度时，被测温度为感温元件所在范围内介质层的平均温度。

装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。

WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录或调节仪同时检测同一地点温度的场合。

WC型铜电阻的感温元件是一个铜丝绕组。

PT100pt100热电阻温度公式 1Pt100就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

热电阻公式都是Rt=Ro（1+A*t+B*t*t）；Rt=Ro［1+A*t+B*t*t+C（t-100）*t*t*t］的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100，Ro就等于100。

0到850度：Rt=R0（1+A*t+B*t^2）-200到0度：Rt=R0［1+A*t+Bt^2+C（t-100）^3］ R0是0度是铂电阻的阻值 A=3.940*乘10负3次幂。

B=-5.802乘10负7次幂。

pt100公式

pt100公式
PT100公式是温度传感器PT100温度测量中常用的计算公式，它用于计算测量温度和PT100传感器电阻之间的关系。

PT100温度传感器是一种应用广泛的电阻式温度传感器，它以其精准的测量结果，稳定的性能以及小尺寸的优点被广泛用于各种现代工业温度测量。

PT100公式主要用于测量温度的PT100的传感器上，用于计算测量温度和PT100电阻值之间的关系。

根据温度和电阻值之间的关系，将一定范围的温度分为三个温度等级，可以计算出每一温度等级对应的PT100芯片电阻值，即PT100温度测量公式。

PT100公式主要是用来计算PT100传感器电阻值和温度值之间的关系。

根据实验，当PT100传感器的温度变化时，其电阻值也会发生变化，其关系可以用PT100温度测量公式来表述。

PT100公式的基本形式如下：
PT100电阻值=A+(B×温度值)+(C×(温度值)^2)
其中，A、B、C是PT100公式的系数，温度值单位为摄氏度。

PT100温度测量公式加入了PT100传感器电路中热效应因素，比如电阻值和温度之间的温度系数、温度效应因素等。

根据实验结果，该公式在量程宽度范围内可精确表征PT100的温度测量特性。

PT100公式的系数可以从厂商处获取，也可以用特定的计算方法求解。

PT100公式可以用于计算PT100温度传感器电阻值和温度值之间的关系，它的精确性和稳定性得到了广泛的认可。

它会让PT100温度传感器在工业上的应用变得更加可靠。

PT100温度传感器是用于温度
测量的重要组件，其正确的使用确保它能够正确地提供测量结果，而PT100公式则是操作PT100温度传感器的关键。

PT100电阻阻值和温度关系表

变化率为03850时电阻值为100关系是线性的那么pt100的电阻就是2000385100177计算公式pt100的电阻值实际温度值0385100pt100摄氏度的时候电阻值为100欧姆电阻值增加0385欧姆变化率为0385pt100电阻阻值和温度关系表下表列出了pt100铂电阻的温度和阻值对应关系资料内容仅供您学习参考如有不当或者侵权请联系改正或者删除
148.69
149.07
149.46
149.84
150.22
130
150.60
150.98
151.37
151.75
152.13
152.51
152.89
153.27
153.65
154.03
140
154.41
154.79
155.17
155.55
155.93
156.31
156.69
157.07
157.45
90.44
90.04
89.64
89.24
88.84
88.44
－10
98.03
95.63
95.23
94.83
94.43
94.03
93.63
93.24
92.84
92.44
－0
100.00
99.60
99.21
98.81
98.41
98.01
97.62
97.22
96.82
96.42
0
100.00
100.40
100.79
203.25
203.62
203.98
204.35
204.71
205.08
205.44

PT100-PT1000热电阻该怎么计算？

PT100/PT1000热电阻该怎么计算？
热电阻
热电阻（thermal resistor）是中低温区最常用的一种温度检测器。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

它的主要特点是测量精度高，性能稳定。

其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

金属热电阻常用的感温材料种类较多，最常用的是铂丝。

工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍等。

工作原理
热电阻的测温原理是基于导体或半导体
的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。

主要种类
普通型热电阻
从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。

铠装热电阻
铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。

与普通型热电阻相比，它有下列优点：
1、体积小，内部无空气隙，热惯性上，测量滞后小；
2、机械性能好、耐振，抗冲击；
3、能弯曲，便于安装；
4、使用寿命长。

端面热电阻。
