塑料模具零件的制造工艺与热处理工艺(精)

1-H13粹火硬做产品高62.5拔模斜度最小0.275度做出来效果OK塑料模具零件的制造工艺与热处理工艺选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。本节主要介绍塑料模具的制造工艺路线和热处理工艺的特点。一、塑料模具的制造工艺路线

淬火3.00

渗碳 2.50

氮化3.00

真空氮化5.00

调质(40CR 2.00) (H13 2.50) HRC35以下为调质，HRC35以上为淬火。

真空热处理(40CR不能做) H13 7.00.

1.低碳钢及低碳合金钢制模具

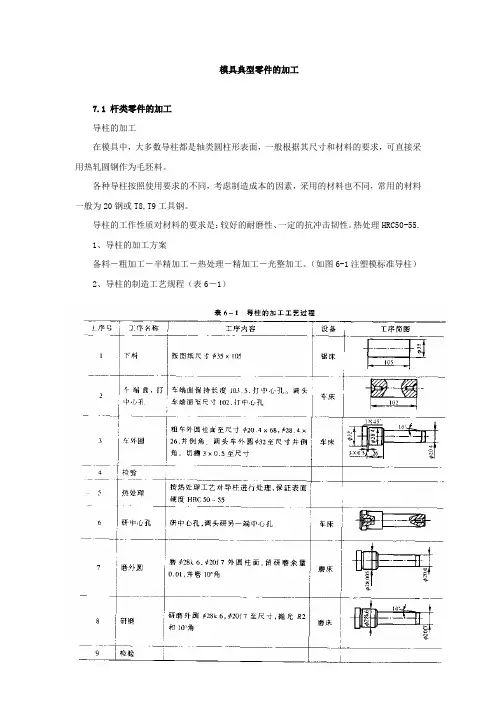

例如，20，20Cr，20CrMnTi等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。

2.高合金渗碳钢制模具

例如12CrNi3A，12CrNi4A钢的工艺路线为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。

3.调质钢制模具

锻打加调质9.20元/KG(2007.12.25)

例如，45（6.00），40Cr（8.00）H13（38.00

锻造模坯-36.00下料）等钢的工艺路线为

例如：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。 4.碳素工具钢及合金工具钢制模具 T7A～T10A，CrWMn，9SiCr等钢的工艺路线为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。

5.预硬钢制模具

例如5NiSiCa，3Cr2Mo（P20）（12.00）等钢。对于直接使用棒料加工的，因供货状态已进行了预硬化处理，可直接加工成形后抛光、装配。对于要改锻成坯料后再加工成形的，其工艺路线为：下料→改锻→球化退火→刨或铣六面→预硬处理（34～42HRC）→机械粗加工→去应力退火→机械精加工→抛光→装配。

二、塑料模具的热处理特点

（一）渗碳钢塑料模的热处理特点

1.对于有高硬度、高耐磨性和高韧性要求的塑料模具，要选用渗碳钢来制造，并把渗碳、淬火和低温回火作为最终热处理。

2.对渗碳层的要求，一般渗碳层的厚度为0.8～1.5mm，当压制含硬质填料的塑料时模具渗碳层厚度要求为1.3～

1.5mm，压制软性塑料时渗碳层厚度为0.8～1.2mm。渗碳层的含碳量为0.7%～1.0%为佳。若采用碳、氮共渗，则耐磨性、耐腐蚀性、抗氧化、防粘性就更好。

3.渗碳温度一般在900～920℃，复杂型腔的小型模具可取840～860℃中温碳氮共渗。渗碳保温时间为5～10h，具体应根据对渗层厚度的要求来选择。渗碳工艺以采用分级渗碳工艺为宜，即高温阶段（900～920℃）以快速将碳渗入零件表层为主；中温阶段（820～840℃）以增加渗碳层厚度为主，这样在渗碳层内建立均匀合理的碳浓度梯度分布，便于直接淬火。

4.渗碳后的淬火工艺按钢种不同，渗碳后可分别采用：重新加热淬火；分级渗碳后直接淬火（如合金渗碳钢）；中温碳氮共渗后直接淬火（如用工业纯铁或低碳钢冷挤压成形的小型精密模具）；渗碳后空冷淬火（如高合金渗碳钢制造的大、中型模具）。

（二）淬硬钢塑料模的热处理

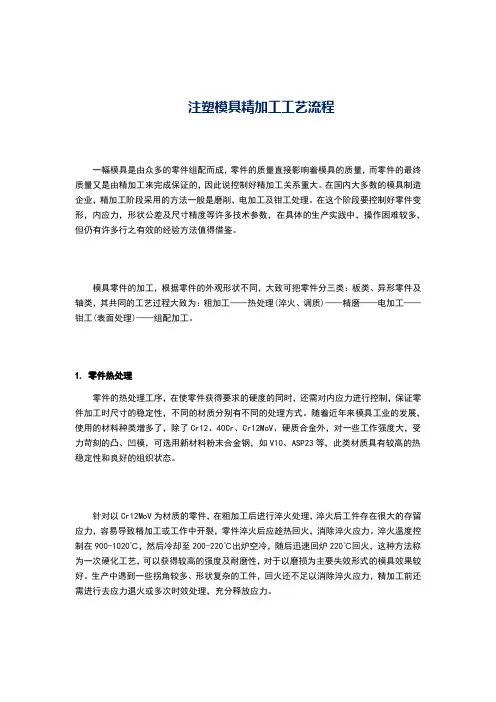

1.形状比较复杂的模具，在粗加工以后即进行热处理，然后进行精加工，才能保证热处理时变形最小，对于精密模具，变形应小于0.05%。

2.塑料模型腔表面要求十分严格，因此在淬火加热过程中要确保型腔表面不氧化、不脱碳、不侵蚀、不过热等。应在保护气氛炉中或在严格脱氧后的盐浴炉中加热，若采用普通箱式电阻炉加热，应在模腔面上涂保护剂，同时要控制加热速度，冷却时应选择比较缓和的冷却介质，控制冷却速度，以避免在淬火过程中产生变形、开裂而报废。一般以热浴淬火为佳，也可采用预冷淬火的方式。

3.淬火后应及时回火，回火温度要高于模具的工作温度，回火时间应充分，长短视模具材料和断面尺寸而定，但至少要在40～60min以上。

（三）预硬钢塑料模的热处理

1.预硬钢是以预硬态供货的，一般不需热处理，但有时需进行改锻，改锻后的模坯必须进行热处理。

2.预硬钢的预先热处理通常采用球化退火，目的是消除锻造应力，获得均匀的球状珠光体组织，降低硬度，提高塑性，改善模坯的切削加工性能或冷挤压成形性能。

3.预硬钢的预硬处理工艺简单，多数采用调质处理，调质后获得回火索氏体组织。高温回火的温度范围很宽能够满足模具的各种工作硬度要求。由于这类钢淬透性良好，淬火时可采用油冷、空冷或硝盐分级淬火。表3-27为部分预硬钢的预硬处理工艺，供参考。

表3-27部分预硬钢的预硬处理工艺

钢号加热温度/℃冷却方式回火温度/℃预硬硬度HRC

3Cr2Mo830～840油冷或160～180℃硝盐分级580～65028～36

5NiSCa880～930油冷550～68030～45

8Cr2MnWMoVS860～900油或空冷550～62042～48

P4410830～860油冷或硝盐分级550～65035～41

SM1830～850油冷620～66036～42

（四）时效硬化钢塑料模的热处理

1.时效硬化钢的热处理工艺分两步基本工序。首先进行固溶处理，即把钢加热到高温，使各种合金元素溶入奥氏体中，完成奥氏体后淬火获得马氏体组织。第二步进行时效处理，利用时效强化达到最后要求的力学性能。

2.固溶处理加热一般在盐浴炉、箱式炉中进行，加热时间分别可取：1min/mm、2～2.5min/mm，淬火采用油冷，淬透性好的钢种也可空冷。如果锻造模坯时能准确控制终锻温度，锻造后可直接进行固溶淬火。

3.时效处理最好在真空炉中进行，若在箱式炉中进行，为防模腔表面氧化，炉内须通入保护气氛，或者用氧化铝粉、石墨粉、铸铁屑，在装箱保护条件下进行时效。装箱保护加热要适当延长保温时间，否则难以达到时效效果。部分时效硬化型塑料模具钢的热处理规范可参照表3-28。

表3-28部分时效硬化钢的热处理规范

钢号固溶处理工艺时效处理工艺时效硬度HRC

06Ni6CrMoVTiAl800～850℃油冷510～530℃×（6～8）h43～48

PMS800～850℃空冷510～530℃×（3～5）h41～43

25CrNi3MoAl880℃水淬或空冷520～540℃×（6～8）h39～42

SM2900℃×2h油冷 700℃×2h510℃×10h39～40

PCR1050℃固溶空冷460～480℃×4h42～44

我们一般是粗公时，单边留0.2----0.4MM,精公时单边留0.05-0.1MM

这个并没有统一的标准,主要看EDM机的放电特性,每种EDM机的放电条件都不同,主要看你的要求,通常粗公加工是讲速度,即是要大电流,但其缺点是要大间隙,易损公,这就要平衡速度与精度(不要留太多的余量给精公),精公主要看EDM机的放电条件和工件的精度要求.

我们一般是粗公时，单边留0.2----0.4MM,精公时单边留0.05-0.1MM

请问版主这个问题有没有一定的标准

得看你的铜公大小及模具要求精度，0.005MM的精度幼公留0.03-0.05MM

初公留0.12——-0.15MM，精度不高的留0.20_0.25MM ，精度高的留0.06——-

0.10MM就可以啦。

三、塑料模的表面处理

为了提高塑料模表面耐磨性和耐蚀性，常对其进行适当的表面处理。
