NE斗式提升机说明书

NE 型板链提升机是应用最广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250 C以下。

NE 型板链斗式提升机是由本公司引进的国外同类产品先进技术开发的产品。

NE系列板链式斗式提升机共有11种型号:NE15、NE30 NE50 NE100 NE150 NE200 NE300 NE400 NE500 NE600 NE800一、NE系列板链斗式提升机工作原理：NE 系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

本系列提升机规格多（NE15~NE80共11种）,提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机。

该机采用全封式机壳，链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

二、NE系列板链斗式提升机主要结构：NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,（依用户实际需要而定）.驱动平台上装有检修架和栏杆。

驱动制装置分左和右装两种。

上部装置---安装有轨道（双排链）、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道（双链）,以防止链条工作中摆动F部装置---安装有自动张紧装置三、NE系列板链斗式提升机主要部件特点：1. 提升范围广。

这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度＜ 250度的高温物料。

2、输送能力大。

提升量可达15-800立方米/小时。

3. 能耗低。

这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%4. 使用寿命长。

多绳摩擦提升机说明书

矿井液压提升机目录第1章矿井提升设备概述 (3)1.1提升机的定义 (3)1.2提升机的分类 (3)1.2.1 按用途分 (3)1.2.2 按拖动方式分 (3)1.2.3 按提升容器类型分 (3)1.2.4 按井筒的倾角分 (3)1.2.5 按提升机类型分 (3)1.3提升机的制动装置的功用、类型 (9)1.3.1 制动装置的功用 (9)1.3.2 制动装置的类型.................................................................................................. 错误!未定义书签。

1.4提升机型号的选用及制动器的设计类型 ............................................ 错误!未定义书签。

1.4.1提升机的选用........................................................................................................ 错误!未定义书签。

1.4.2制动器的设计类型 .............................................................................................. 错误!未定义书签。

2.1制动装置的有关规定和要求 ....................................................................... 错误!未定义书签。

2.2提升机制动器主要类型................................................................................... 错误!未定义书签。

提升机说明书

物料提升机施工方案一、主要组成部件外吊笼式提升机，由基座部分、标准节部分、吊笼部分、安全保护部分和提升部分组成，如图（一）所示。

1、基座部分用[10#]槽钢焊成与基础部分地角螺栓固定，上面安装提升架体。

混凝土基础具体尺寸如图（二）图（三）所示。

2、架体部分，基本高度21.6米、附着高度60米、架身截面尺寸1米×1米，每节高2.4米，竖杆材料∠752×6角钢、腹杆材料∠502×5角钢、导轨材料φ48×3.圆管，紧固螺栓M18×200，机械性能8.8。

3、吊笼部分，吊笼外部尺寸长×宽×高＝2.9米×1.5米×2米，由提升框架和吊笼体组成，进料门为自动开闭式，出料门为手动式。

4、安全防护装置共分四部分：①断绳保护器，固定在吊笼提升框架顶部两端，附着在导规上。

②防超载定向限位器固定在基座部分，用手限重和导向，微动开头串接在交流接触器控制电路上。

③提升高度限制器固定在提升卷扬机滚筒轴端瓦架部位，微动开头串接在交流接触器控制电路上。

④停靠装置固定在吊笼一侧与防坠落装置相连锁。

5、提升机采用JK－0.75电控卷扬机，最大起重量0.8t，电机功率7.5千瓦，平均绳速45米／分钟，吊笼平均速度22.5米／分钟。

二、安装：（一）安装场地要求1、安装场地平整夯实，基础承载务求均匀可靠，禁止在松土或沉陷不均的基础上安装，基础承载力要求不小于80Kpa。

2、基础部分应排水畅通，不准有积水浸泡基础。

3、底座四个连接套水平偏差在1.5mm以内。

（二）安装步骤1、安装前基础处理，首先挖坑尺寸见图二或图三，按图形外框尺寸下挖50cm，边缘应垂直整齐。

基础中心距建筑物墙体、障碍物2米。

坑底素土夯实、浇30号混凝土，厚度不少于40cm，浇筑面水平处理。

M18×300螺栓予埋，中心距对角线尺寸误差应小于2mm，螺栓外露3cm。

2、底座连接套找平，其水平偏差小于1.5mm，先安装第1节标准节，螺栓拧紧，然后将抱杆固定在架体上，其安装与穿绳方式如图四。

斗提机说明书

TH型斗式提升机产品说明书一、TD型、D型斗式提升机（一）概述TD、D型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m，其特点为：结构简单，运行平稳，挖取式装料，离心式卸料，物料温度不超过60℃。

TD型按JB3926-85《垂直斗式提升机》标准设计制造，与传统D型斗提机相比，输送效率高，料斗形式多，应优先选用。

（二）技术参数注：1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、斗提机料斗用途：浅料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

1（三）TD型斗式提升机外形尺寸图2TD型提升机动力参数3订货型号编写订货型号包括：型号及料斗形式－驱动号－上下轴距（m）－左右装。

例如：TD315型、深斗Sd、驱动号C2、上下轴距20.04m、右装斗提机型号为：TD315Sd－C2－20.04－右装1.驱动装置2.上部区段3.中部机壳4.挡板5.带斗6.下部区段D型提升机结构参数D型提升机动力参数5订货型号编写订货型号包括：型号及料斗形式－进卸料口形式－检视门位置－驱动号－上下轴距(m)－左右装。

例如：D160型、浅斗Q、卸料X1进料J1、检视门K1Z1、驱动号C1、上下轴距11.42m、右装斗提机型号为：D160Q－X1J1－K1Z1－C1－11.42－右装二、TH型、HL型斗式提升机（一）概述TH、HL型环链式提升机适用于垂直输送琢性较大的粉状、粒状、及小块状的物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m，其特点为：结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链条经特殊处理寿命长，下部采用重力自动张紧装置，能保质恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

煤矿提升设备操作手册说明书

煤矿提升设备操作手册说明书操作手册说明书一、引言煤矿提升设备操作手册是为了确保煤矿提升设备运行安全、高效，并保证工作人员的生命安全而编写的。

本手册旨在提供详细的操作指南，包括设备概述、操作步骤、安全注意事项等内容，帮助操作人员正确、规范地操作煤矿提升设备。

二、设备概述本章节将对煤矿提升设备的基本情况进行介绍，包括设备的类型、结构、主要组成部分等。

1. 设备类型根据工作原理和功能，煤矿提升设备可分为蒙皮提升机、斗式提升机和螺旋提升机等。

2. 设备结构煤矿提升设备主要由电机、减速器、提升机架、承载部件等组成，其中提升机架是设备的主体部分，其上装有提升机链、挂钩等。

3. 设备工作原理煤矿提升设备通过电机带动减速器工作，使提升机链带动挂钩升降，完成煤矿物料的提升任务。

三、操作步骤为了确保煤矿提升设备的安全运行，操作人员应按照以下步骤进行操作。

1. 准备工作（1）检查设备的电源是否接通正常，各部件是否运转灵活。

（2）检查提升机链的张紧度，确保其在工作范围内。

2. 启动设备（1）按下主电源开关，使设备电源接通。

（2）按下启动按钮，观察设备各部件是否正常运转。

3. 调整操作参数根据实际生产需求，操作人员可根据物料的不同高度、重量等条件，适当调整设备的提升速度、停车位置等参数。

4. 监控设备运行操作人员应始终保持对设备运行状态的监控，注意观察运行过程中的异响、振动、温度等异常情况。

一旦发现异常，应及时停机检修。

5. 停止设备当作业完成或需要停止设备时，操作人员应先减速，然后按下停止按钮，确保设备平稳停车。

四、安全注意事项在操作煤矿提升设备时，为了保障操作人员的安全，需要注意以下事项。

1. 熟悉设备操作人员应熟悉煤矿提升设备的结构和工作原理，掌握设备的操作要领，具备操作相关设备的专业知识。

2. 佩戴个人防护装备操作人员应佩戴符合标准的个人防护装备，如安全帽、防护眼镜、防护手套等，确保个人安全。

3. 严格遵守操作规程操作人员应遵循操作手册中的规定，确保操作过程规范、正确，不得违背规程操作。

斗式提升机使用说明书

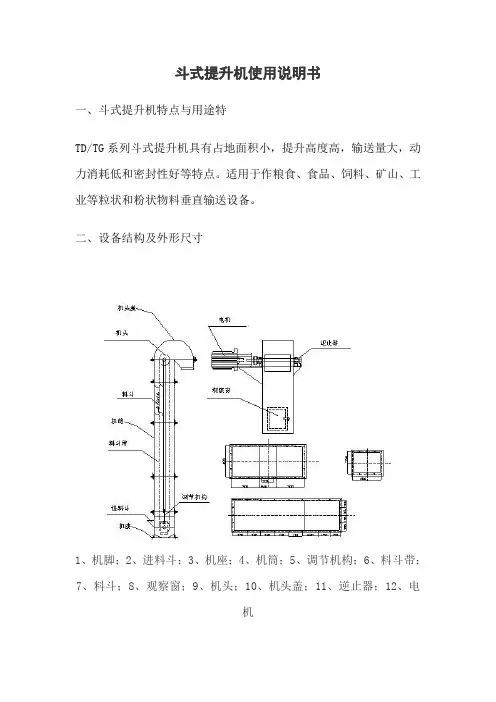

斗式提升机使用说明书一、斗式提升机特点与用途特TD/TG系列斗式提升机具有占地面积小，提升高度高，输送量大，动力消耗低和密封性好等特点。

适用于作粮食、食品、饲料、矿山、工业等粒状和粉状物料垂直输送设备。

二、设备结构及外形尺寸1、机脚；2、进料斗；3、机座；4、机筒；5、调节机构；6、料斗带；7、料斗；8、观察窗；9、机头；10、机头盖；11、逆止器；12、电机三、斗式提升机安装1、安装提升机应首先固定好机座，机座应固定在可靠的基础上，然后在机座上依次连接机筒，最后连接机头和安装减速电机。

2、整机安装校直后，机筒在穿过楼层处必须与楼板固定，若附着物，应安设支承机壳的支架，以防止整个机器倾斜和位移。

3、机筒连接允许垫入密封垫，以保证密封。

4、提升机的料斗按要求安装在料斗带上，装好料斗的料斗带两端分别从机头放入。

绕过头轮和底轮，早操作孔处进行连接。

在装置料斗带时。

应将底轮调至最高位置。

5、校正头轮轴至水平，并使头轮轴和尾轮轴位于统一垂直平面内。

6、斗式提升机为垂直输送设备，头轮、底轮、机筒的中心线应力求在同一铅垂线上，其偏差每米长度不超过2毫米，积累偏差不超过8毫米。

7、料斗装于提升机内，不应有偏斜造成碰撞机壳现象发生。

8、张紧装置应保证料斗带具有均匀的正常工作所必须的张紧力。

9、当提升机安装完毕后，应向各润滑部位加注润滑油，进行空载试车，空载试车正常后，方可进行负载试车和投入生产。

五．斗式提升机操作1、提升机应在空载下启动，待运转正常后，方可向提升机进料，进料应是均匀的。

以免机座内被物料堵塞，若发生堵塞，必须立即停止进料，拉开插板，清除机座内堵塞物料（严禁将手伸进机座内扒料），待料斗带运转正常后再重新进料。

2、停车前，应先停止进料，待物料基本卸空后才能停车。

3、料斗带跑偏或打滑可调节机座上的调节丝杆。

六、斗式提升机维护和保养为延长设备使用寿命，保证正常运转，应对紧固件料斗等定期进行检查，发现磨损或变形等机件，应即时修理或更换，并注意保持轴承有良好的润滑。

CLARKE电动提升机指南说明书

OPERATION & MAINTENANCEINSTRUCTIONSLS 1010ELECTRIC HOISTMODEL NO: CH2500B, CH4000BPART NO: 7630386, 7630391INTRODUCTIONThank you for purchasing this CLARKE Electric Hoist.Before attempting to use this product, please read this manual thoroughly and follow the instructions carefully. In doing so you will ensure the safety of yourself and that of others around you, and you can look forward to your purchase giving you long and satisfactory service.GUARANTEEThis product is guaranteed against faulty manufacture for a period of 12 months from the date of purchase. Please keep your receipt which will be required as proof of purchase.This guarantee is invalid if the product is found to have been abused or tampered with in any way, or not used for the purpose for which it was intended.Faulty goods should be returned to their place of purchase, no product can be returned to us without prior permission.This guarantee does not effect your statutory rights.CONTENTSIntroduction (2)Guarantee (2)Contents (3)General safety rules (4)Electrical connections (5)Unpacking and assembly (6)Installation (6)Operation (7)Maintenance (8)Troubleshooting (9)Parts and servicing (9)Specifications (10)Exploded diagram & parts list (11)Declaration of conformity (13)Notes (14)GENERAL SAFETY RULESThere is a serious risk of personal injury if you do not follow all instructions laid down in this guide.1.This hoist is designed to be used by an able bodied, competent adult whohas read and understood these instructions.2.This hoist is designed for indoor, non-industrial use.3.Keep children, animals and bystanders away from the work area.4.Never use this hoist if you are ill, feeling tired, or under the influence ofalcohol or drugs.5.Before use, always inspect the machine and its mountings to ensure theyare in good condition. If any damaged or broken parts are found, the hoist should be removed from service and the parts renewed or repaired before further use.6.Before operating it isimportant to ensurethat the steel cableis correctly woundaround the drum7.Wear practical, protective clothing, gloves, footwear and a protectivehard hat. Avoid loose garments and jewellery that could catch in moving parts, tie back long hair8.Protect the machine from extreme weather conditions, i.e. frost and/orhigh temperatures.9.The machine is equipped with a thermal cut-out. If the load exceeds thecapacity of the machine this will cause the motor to overheat and the thermal cutout to activate, Let the hoist cool down before using it again.10.Make sure the load is balanced, stable and that personnel stand clear ofthe raised load.11.Contact your CLARKE dealer or the CLARKE Interational ServiceDepartment for any spare parts relating to this product.12.Ensure that the switches are kept in good condition.e this hoist for vertical lifts only. The hoist must only be fixed to a horizontalbeam/box section able to take the combined weight of the load and the hoist.ELECTRICAL CONNECTIONSConnect the mains lead to a standard, 230 Volt (50Hz) electrical supply through an approved 13 amp BS 1363 plug, or a suitably fused isolator switch.IMPORTANT: The wires in the mains lead are coloured in accordance with the following code:Green & Yellow -Earth Blue -Neutral Brown-LiveAs the colours of the flexible lead of this appliance may not correspond with the coloured markings identifying terminals in your plug proceed as follows:•Connect GREEN & YELLOW cord to terminal marked with a letter “E” or Earth symbol “” or coloured GREEN or GREEN & YELLOW.•Connect BROWN cord to terminal marked with a letter “L” or coloured RED.•Connect BLUE cord to terminal marked with a letter “N” or coloured BLACK.If this appliance is fitted with a plug which is moulded onto the electric cable (i.e. non-rewireable) please note:1.The plug must be thrown away if it is cut from the electric cable. There is a danger ofelectric shock if it is subsequently inserted into a socket outlet.2.Never use the plug without the fuse cover fitted.3.When replacing a detachable fuse carrier, ensure the correct replacement is used(as indicated by marking or colour code).4.Replacement fuse covers can be obtained from your local dealer or most electricalstockists.FUSE RATINGThe fuse in the plug must be replaced with one of the same rating (13 amps) and this replacement must be ASTA approved to BS1362.We strongly recommend that this machine is connected to the mains supply via a Residual Current Device (RCD)If in any doubt, consult a qualified electrician. DO NOT attempt any repairs yourself.WARNING: THIS APPLIANCE MUST BE EARTHEDUNPACKING AND ASSEMBLYUnpack your hoist and make sure that the following items are present. Should there be any damage caused during transit contact your Clarke dealer immediately.• 1 x Hoist Assembly• 1 x Hook / Pulley Assembly• 2 x Mounting Brackets• 1 x Fixings pack• 1 x Instruction manual (this book)INSTALLATIONThe hoist is provided with specially designed brackets allowing it to be attached to box sections or rectangular beams.Beam dimensions must be carefullycalculated and all mountings mustbe of adequate size and capable ofsustaining the maximum load of thehoist, plus the weight of the hoist andmountings.If there is any uncertainty. You shouldconsult a qualified engineer.OPERATIONEMERGENCY STOPRAISELOWERHOIST CONTROLUP/DOWN BUTTONS1.Press the Raise button to raise thehoist or the Lower button to lower the hoist as shown on the right.2.To stop motion release the button.EMERGENCY STOP BUTTONPress the emergency stop button to stop the hoist in an emergency.The emergency stop button can be reset by turning it clockwise until it ‘pops’ out.USING YOUR HOISTBefore use, check to ensure the emergency stop switch and the raise/lower buttons are in good condition.1.Play out the cable.•Keep the cable under tension so that the coils on the drum remain neatly in place. 2.Attach the hook to the load, the hook should be placed -•Directly above the centre of gravity of the load, and in line with the winch.•Ensure that nothing prevents a clean lift.CAUTION: MAKE SURE THE HOIST STOPS COMPLETELY BEFORE REVERSING DIRECTION.WARNING: ENSURE THAT LIFTING OPERATIONS ARE PLANNED, SUPERVISED AND CARRIED OUT IN A SAFE MANNER BY PEOPLE WHO ARE COMPETENT.•When lowering a load, the load will not stop immediately when the lower button is released, It may continue for a few more millimeters whilst the brake takes effect.HOIST CAPACITYWhen the hoist is used in its basicconfiguration as shown on the right,the rated lifting capacity is 125 Kg(200 Kg for the CH4000B)It is possible to double the capacityto 250 Kg (400 Kg for the CH4000B).To do this:1.Loop the cable around the pulleysupplied.2.Attach the hook to the hoistcasing as shown.MAINTENANCE•Fully unwind the cable and check its general condition, for fraying, corrosion etc.•Check the security and condition of the mountings and brackets.•Check the tightness of all bolts and screws.NOTE: When in constant use, the hoist should be inspected more frequently - at least monthly.TROUBLESHOOTINGPROBLEM CAUSE SOLUTIONWhen operating the switch the motor does not run.The cable or extension is notplugged in correctlyPlug in the power cable correctlyThe thermal cut out hasactivatedAllow the hoist to cool down Power failure Check plug fuseMotor hums but will not hoist The motor has overheated Allow it to cool downThe load exceeds the hoistcapacityReduce the loadBrake has become stuckduring storage.Press hoist button quickly a fewtimes to free brakeBrake does not operate, and load slips Brake is worn out Renew brake, Discontinue use andcontact your CLARKE dealer foradviceCable twisted frayed or kinked Incorrectly wound on drum.Replace cable. Cable stored unwound or inpoor conditions.Replace cable.If this does not solve your problem, please contact the Clarke service department. See belowPARTS AND SERVICINGFor Parts & Servicing, please contact your nearest dealer, or CLARKE International, on one of the following numbers.PARTS&SERVICETEL************PARTS&SERVICEFAX************or e-mail as follows:PARTS:*****************************SERVICE:*******************************SPECIFICATIONSCH2500CH4000 Load Capacity (Single Cable)125 kg200 kgLifting Speed (Single Cable)10 m/min10 m/minLifting Height (Single Cable)12 m12 mLoad Capacity (Double Cable)250 kg400 kgLifting Speed (Double Cable) 5 m/min 5 m/minLifting Height (Double Cable) 6 m 6 mCable Length12 m12 mCable Diameter 3 mm 3.8 mmDuty Cycle S3 20% - 10min S3 20% - 10min Electrical Supply230V @ 50Hz230V @ 50HzPower Rating540 W950 WPart Number76303867630391No Description1Hexagon Bolt2Spring Washer3Flat Washer4Fixing Ring5Support Frame6Support Panel7Locating Shaft8Gear Shaft9Flat Washer10Gear (A)11Gear (B)12X-Head Bolt13Switch14Paper Washer15Limit Switch Plate 16Flat Washer17Spring Washer18Nut19Cover20X-Head Bolt21Washer (1)22Washer (2)23Limit Pin24Driven Gear25Primary Gear26Pound Pin27Drum Shaft28Flat Key29Flat Key30Elastic Collar31Bearing32Screw 33Gear Case34Spring Washer35Flat Washer362nd Gear Wheel37Cushion Board38Front Cover39Bearing40Stator41Stator Shell42Rotor43Tripping Spring44Brake Disc45After Closure46Fan Blade47Fan Cover48Spring Washer49Flat Washer50Hexagon Bolt51Junction Box52Terminal53Cover54Holding Fixture55Holding Fixture56Safety Switch57Breaker Contactor58Locating Pin59Spring Tab60Cable61Socket62Holding Fixture63Handle Switch-Down64Condenser65Handle Switch -Up66Rise & Fall Switch673-Prong Plug68Hook Locknut69Hook Washer70Hexagon Bolt71Hexagon Bolt72Pulley73Splint74Pulley75Locknut761st Gearwheel77Flat Key78Gear Shaft79Bearing80Screw81Limiter82Hook83Rope Thimble84Wire Rope85Block86Aluminium Tube87Rope Drum88Wedge89BushingWhen ordering anyspare parts, pleasespecify eitherRKCH2500 or RKCH4000as required.No Description No DescriptionDECLARATION OF CONFORMITY。

提升机选型设计说明书

1.提升容器的选择1）小时提升量：式中-----不均衡系数。

《规范》规定：有井底煤仓时为1.10~1.15;无井底煤仓时为1.20;----提升能力富裕系数。

2）提升速度：式中---提升距离，罐笼提升时：；箕斗提升时：。

3）一次提升时间估算：式中---提升正常加速度，通常；---容器启动初加速及爬行段延续的时间，取5~10s；---提升容器在每次提升终了后的休止时间，s。

4）一次提升量的确定：2.钢丝绳的选择1）钢丝绳的端部荷重：立井：式中---容器的载重量，即实际一次提升量,kg ；---容器（包括连接装置）的重量,kg 。

斜井：式中---井筒的倾角；---提升容器在倾坡运输道上运动的阻力系数。

2）钢丝绳的单重：立井：斜井：式中---钢丝绳的公称抗拉强度，一般选=155~170；m----钢丝绳的静力安全系数；---提升距离, m ；---钢丝绳的摩擦阻力系数；---井架高度, m 。

---钢丝绳的最大悬垂长度，m 。

箕斗提升：罐笼提升：3.提升机的选择1）滚筒直径：；式中：---滚筒的计算直径，mm ；---已选定的钢丝绳直径，mm ；---已选定的钢丝绳中最粗钢丝的直径，mm 。

2）滚筒缠绕宽度及缠绕层数计算：单滚筒单层单钩提升：；单滚筒单层双钩提升：式中：---定期试验用的钢丝绳长度，一般取30m ；d---钢丝绳直径，mm；---钢丝绳在滚筒上缠绕时，钢丝绳间的间隙。

3）钢丝绳作用在滚筒上的力：a)钢丝绳作用在滚筒上的最大静张力：立井：；斜井：。

b)钢丝绳作用在滚筒上的最大静张力差：立井：；斜井：。

4.提升系统的确定1）天轮直径：；2）井架高度计算：立井：箕斗提升：；罐笼提升：式中：---容器的全高, m；---天轮半径, m；---过卷高度；---箕斗在卸煤位置时，高出卸载煤仓溜煤口的高度，一般取0.3~0.5m 。

斜井：斜井甩车场：式中：---钢丝绳从井口至天轮接触点的斜长，m；---钢丝绳的倾角。

TDTG提升机使用说明书

1248
588
1812
1530
1330
TDTG80/48
1400
600
1750
1850
1750
L尺寸以深型畚斗确定
山东亿恺仓储工程有限公司
斗式提升机
使用说明书
TDTG系列
第6页
共6页
提升量
（t/h）
线速度
（m/s）
畚斗距离
（mm）
提升高度
（m）
电机功率
（Kw）
TDTG20×11
200
2~8
2~3.5
150~220
≤10
1.1~3
TDTG26×11
260
3~9
2~3.5
150~220
≤15
1.1~3
TDTG36×11
TDTG36×13
TDTG36×18p
320
5~10
10~15
15~30
1、供料先于起动
2、畚斗带张力不足而打滑
3、供料超过提升机提升能力
4、有大块物料落入提升机底座，使畚斗卡死
1、严格遵守开、停机规程
2、调节好张紧装置
3、严格控制进料速度
4、打开机座插板，将物料清理干净
畚斗与立筒碰撞
畚斗跑偏
用张紧装置调整带轮，使畚斗带运行在中间位置
动力消耗大
1、轴承积灰，润滑不好
高强度塑料畚斗DS2316/DS2314
机头UCP310
机尾UCF210
TDTG50/28
尼龙强力畚斗带
宽B=300mm
高强度塑料畚斗DS/DQ2816
双列调心滚子轴22311C
TDTG60/34
尼龙强力畚斗带

提升机安装使用说明书

安装使用说明书一、斗式提升机的用途及特点二、斗式提升机是通过挂在链条或胶带上的料斗将进入斗式提升机底部的物料掏取后提升至顶部经离心力从出料口抛出的输送设备。

三、斗式提升机有胶带式、链条式二大类型。

四、斗式提升机结构简单、密封性好、安装维修方便、使用寿命长。

五、由于具有良好的密封性，对改善工人的操作条件和防止环境污染等方面都有较突出的优点。

二、斗式提升机的型号及结构图（一）斗式提升机有DT、D二大系列6种规格（见表1）（表1）系列型号链式DT30DT45、NE50、NE100胶带D160、D250、D350、D450 （二）斗式提升机部件组成总装图（图1）三、斗式提升机的安装、调试及维护1、设备的安装根据安装图对设备进行拼装，机尾部件就位时要确保其中心线的位置及水平在自由公差范围内，然后按图及各中间壳体上的编号逐节安装至机头部件。

每安装一节都安用线锤测量及水平仪找准。

安装完毕后用测量仪器找准，使其头部与尾部（头轮与尾轮），垂直度，直线度符合要求（表2）（表2）链轮中心线垂直度偏差直线度偏差＜20m ±2mm以内±2mm以内≥20m ±3mm以内±3mm以内注：K值为头、尾轴的偏心距由于转轮在壳体内部不便测量，因此首先要对斗式提升机的外形进行测量调整，并满足表（3）的偏差要求：（表3）测定位置壳体高度在设备安装调整到位后，将斗提机的加固支架定位焊死，使斗提机不能晃动。

安装链条前要打开斗提机斗部罩壳，将预先安装好的链条由机头链轮装入，再从机尾作业口处用销轴把链条连接。

料斗从机尾装入，并从链条提升的一侧装起，这样由于防逆转装置的作用链条不会因料斗的自重引起转动而发生危险。

2、设备的调试设备空载试车前要注意检查以下几方面内容：①减速机注满68#液压油。

②电机减速机转向要正确，减速机的出轴应顺时针转动。

由于主轴上有防逆转装置，因此减速机出轴转向不正确将引发事故。

有时减速机安装方式可能有变化，为确保安全可靠，最好在试车前将防逆转装置脱开，待确定转向正确后再将其装好。

NE提升机使用说明书

NE型板链式高效斗式提升机使操用作说明书石家庄曲寨水泥限公司（矿渣磨分公司）前言提升机是应用最广泛的一种垂直提升设备，它被用来提升各种物料，如：矿石、煤、水泥熟料等。

NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

提升机的特点1．提升范围广。

这类提升机对物料的种类、特性及块度的要求少。

不仅可提升粉状、粒状和块状物料，而且可提升磨逐性物料，物料温度≤250℃。

2．输送能力大。

该系列提升机具有NE15-NE800多种规格。

提升量范围为10-800m3/h。

3．驱动功率小。

这类提升机采取流入喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速中等提升量大。

物料提升时，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链提升机的25%-35%。

4．使用寿命长。

提升机的喂料采取流入式，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撤落，这就防止了磨粒磨损，输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。

5．提升高度高。

该系列提升机链速中等，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度（高达50m）。

6．密封性好，环境污染少。

7．运行可靠性好。

先进的设计原理，保证了整机运行的可靠性。

8．操作、维修方便、易损件少。

9．机械尺寸小。

与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

10．结构精度高。

机壳经折边、焊接、机刚性好，外观漂亮。

11．使用成本低。

一、提升机的技术规范NE系列提升机的技术规范见表1：表1提升机的结构NE系列板链式提升机由运行部件、驱动装置、上部装置、中部机壳、中部装置、下部装置等组成。

运行部件——由料斗和套筒滚子链条组成，NE15、NE30采用单排，NE50-NE800采用双排链。

驱动装置——采用多种驱动组合驱动（依用户实际需要而定）。

提升机说明书

提升机说明书一、电源接通将电源空气开关接通，按下操作箱面板上的电源开关，指示灯亮，设备进入准备工作状态。

二、操作办法1、提升机上升提升机翻转架停在下限位置，将装满物料的料车平稳地推入翻转架中，料车两侧角板全部进入滑槽，且前端面与翻转架吊臂轴接触靠实，然后按电控箱控制面板“提升”按钮，升降翻转架带动料车上升，这时翻转架上的调整架自动下垂挡住滑槽端口，避免料车滑出。

当导轮臂上导轮进入滑动架导槽后，升降翻转架开始翻转同时继续上升，并将物料倒入相应的设备料斗中，升降架上端碰到上限位置的行程开关时，翻转架自行停止动作，此时提升上料工作结束。

安全提示：严禁超载运行，以免发生事故！2、提升机下降提升机同时反向转动，当导轮脱开滑动架导槽后，料车恢复水平状态继续下降，待翻转架下行至设定极限位置，下限行程开关动作，翻转架自行停止工作，操作人员可推出料车，完成此次加料过程。

在上升和下降过程中，随时松开按钮开关可在任意位置停止。

3、关机和急停正常关机：工作结束后，翻转架置于下方极限位置，按下操作面板电源开关，指示灯灭。

急停：提升或下降过程中。

如遇紧急情况或故障时，应立即松开所按钮的“上升”或“下降”按钮开关，按下“急停”开关，电源断开。

三、维修与保养维修及操作人员在维修、保养、清洗时应带防护手套操作。

1、清洗操作每天工作结束后，做清洗工作。

首先要停机断电，将控制柜关严，防止进水。

清洗设备表面的油渍污物，用热水、毛刷将提升机外表面及各部位洗刷干净。

如用清洁剂清洗，应再用清水冲洗，以防残留的清洁剂对食品的污染。

DF-300型切片切丝机使用说明书1、本机设有旋钮控制开关，设有开始、停止两档。

工作前确保旋钮开关指向停止档位后接通电源，将开关旋至开始机器开始运转。

加工前请将需加工产品分割为大小不超过入料口尺寸的块状或片状。

1.刀组安装：a.打开机器上盖，手握上刀组两侧把手，拿起上刀组。

b.根据定位块位置，将刀组放置与定位块形成的卡槽内，靠紧定位块。

斗式提升机说明书

斗式提升机说明书一、产品概述斗式提升机是一种常用的垂直输送设备，主要用于将散状、粒状或块状的物料从底部升至顶部的过程。

该机具有结构简单、工作可靠、运行平稳等特点，广泛应用于建筑材料、化工、冶金、矿山等行业。

二、产品结构与工作原理1. 结构：斗式提升机主要由机体、提升机链条、斗板、传动装置、驱动装置和紧急停车装置等组成。

机体由钢板焊接而成，具有足够的强度和刚性。

2. 工作原理：斗式提升机的工作原理是通过驱动装置带动提升机链条和斗板沿提升机的轨道上下运动，实现物料的垂直输送。

在运行过程中，物料由进料口进入机体内，然后被斗板抓取，随着链条的升降运动，物料逐渐向上运送，最终从卸料口排出。

三、使用方法与注意事项1. 安装：在安装斗式提升机之前，首先要确保提升机的基础牢固可靠。

然后按照提升机的安装尺寸要求，正确安装主体结构和驱动装置，同时确保链条调整到适当的张紧度。

2. 使用：在使用斗式提升机之前，要首先对设备进行全面检查，确保各个部件正常运行。

使用时，要按照提升机的额定容量和提升速度进行物料的投入，避免超载运行。

同时，要定期进行润滑保养工作，保持设备的正常运行。

3. 注意事项：1) 在操作斗式提升机时，要注意安全，禁止身体接近机体进料口和卸料口，防止发生事故。

2) 在运行中，如有异常情况或异常噪音，请立即停止使用，并进行检修。

3) 禁止在提升机正常运行时对设备进行任何改动或维修，以免发生意外。

4) 定期检查提升机链条的磨损程度，及时更换磨损严重的链条，以保证设备的正常运行。

四、维护与保养1. 润滑：定期对斗式提升机进行润滑保养工作，按照设备厂家提供的润滑图纸或说明书，对各个润滑点进行润滑。

同时要确保添加的润滑油质量和用量符合要求。

2. 清洁：定期对斗式提升机进行清洁，清除积尘和杂物。

清洁时要注意安全，关闭设备电源，并采取必要的防护措施，以免发生意外。

3. 检修：定期开展设备的全面检修，包括检查链条的磨损程度、传动装置的工作状态、电气部件的连接情况等，对发现的问题及时处理。

斗式提升机使用说明书

板链的结构比较坚固，适用于提升量大的提升机。但其铰接接头处易受物料磨损，制造维修比较复杂。链式（环链式和板链式）提升机主要用于高生产率和大提升高度的物料输送，可用来输送密度大、磨琢性强的大块物料，也可用来提升较热物料，物料温度可达 250℃。目前国外对输送有磨损性物料的提升机链子，常采用一种经热处理的合金钢来制造，这种高强度、耐磨的合金钢既可减轻牵引构件自重，又可保证它经久耐用。 2、料斗料斗是提升机的承载构件，通常是用厚度δ=2~6mm 的钢板焊接或冲压而制成的。为了减少料斗边唇的磨损，常在料斗边唇外焊上一条附加的斗边。根据物料特性和装、卸载方式不同，料斗常制成三种形式：深斗、浅斗和有导向槽的尖棱面斗。（1）深斗深斗的特征是斗口下倾角度较小（斗口与后壁一般成 65°角）且深度较大，因此适用于输送
D 型斗式提升机料斗；（b） HL 型斗式提升机料斗注：深斗称为 S 制法；浅斗称为 Q 制法。
（a）
（3）有导向槽的尖棱面斗有导向槽的尖棱面斗具有导向的侧边，如图 14.7 所示。料斗在牵引构件上是连续布置的，以便卸料时物料沿斗背溜下。这种料斗适于输送较重的、半磨琢性的及磨琢性大的块状物料。料斗的运行速度应较低，使物料在重力作用下逐渐倾倒于前面料斗的导槽中。 D 型和 HL 型斗式提升机多采用深斗或浅斗，PL 型斗式提升机采用有导向槽的尖棱面斗。
垂直式胶带斗式提升机的构造：1—胶带；2—料斗；3—驱动滚筒；4—张紧滚筒；5—机壳的上部；6—机壳的中间段；7—机壳的机座（座板）；8—观察孔；9—驱动装置；10—张紧装置；11—导向轨板

郑州市鑫运重工科技有限公司
装载方法（a）掏取式；（b）流入式

郑州市鑫运重工科技有限公司
逆止联轴器 1—三角皮带轮；2—螺栓；3—棘爪；4—棘轮；5—支板；6—弹簧（2）张紧装置
