外啮合齿轮泵工作原理

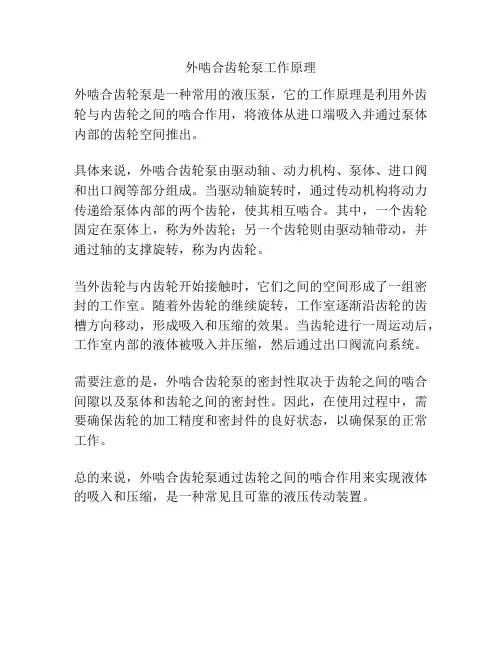

外啮合齿轮泵工作原理

外啮合齿轮泵工作原理
外啮合齿轮泵是一种常用的液压泵,它的工作原理是利用外齿轮与内齿轮之间的啮合作用,将液体从进口端吸入并通过泵体内部的齿轮空间推出。

具体来说,外啮合齿轮泵由驱动轴、动力机构、泵体、进口阀和出口阀等部分组成。

当驱动轴旋转时,通过传动机构将动力传递给泵体内部的两个齿轮,使其相互啮合。

其中,一个齿轮固定在泵体上,称为外齿轮;另一个齿轮则由驱动轴带动,并通过轴的支撑旋转,称为内齿轮。

当外齿轮与内齿轮开始接触时,它们之间的空间形成了一组密封的工作室。

随着外齿轮的继续旋转,工作室逐渐沿齿轮的齿槽方向移动,形成吸入和压缩的效果。

当齿轮进行一周运动后,工作室内部的液体被吸入并压缩,然后通过出口阀流向系统。

需要注意的是,外啮合齿轮泵的密封性取决于齿轮之间的啮合间隙以及泵体和齿轮之间的密封性。

因此,在使用过程中,需要确保齿轮的加工精度和密封件的良好状态,以确保泵的正常工作。

总的来说,外啮合齿轮泵通过齿轮之间的啮合作用来实现液体的吸入和压缩,是一种常见且可靠的液压传动装置。

外啮合齿轮泵工作原理

外啮合齿轮泵工作原理

外啮合齿轮泵工作原理
外啮合齿轮泵是一种常见的液体输送设备,主要由外齿轮、内齿轮、泵体和传动轴等部分组成。

其工作原理如下:
首先,泵体内部形成一个密封的工作腔。

外齿轮和内齿轮分别安装在传动轴上,通过轴的旋转,让外齿轮和内齿轮之间形成一个啮合空间。

当传动轴开始旋转时,外齿轮和内齿轮开始相互啮合并旋转。

由于外齿轮齿数比内齿轮多一个,所以外齿轮的转速要比内齿轮快。

随着啮合空间的旋转,腔体内部的液体会被挤压并沿泵体壁面流动。

当外齿轮与内齿轮的齿间腔体处于最大容积时,液体被吸入到腔体内部;而当齿间腔体逐渐缩小时,液体受到挤压并被输送到泵体出口处。

由于齿轮的啮合紧密且转速快,使得液体在输送过程中具有一定的连续性和稳定性。

同时,外啮合齿轮泵具有较高的输送压力和流量,适用于输送各种低粘度液体,如石油、柴油、润滑油等。

总之,外啮合齿轮泵通过外齿轮和内齿轮之间的啮合作用,将液体从泵体入口处吸入并输送至出口处,实现了液体的连续输送。

其简单可靠的工作原理使其成为工业领域中常用的液体输送设备之一。

外啮合齿轮泵的工作原理

外啮合齿轮泵的工作原理
而产生高压,并从缝隙中流出,导致油液 发热,并使轴承等受到额外的不平衡负载;
2.封闭容腔增大,造成局部真空,使溶于油 液中的气体分离出来,形成气泡,产生气穴, 使泵产生强烈的噪音。
消除困油的措施:
在两端 盖板上 开一对 卸荷槽。
封闭容腔减小时,卸荷槽与压油腔相通,使 封闭容腔中的高压油排到压油腔中去;
左侧轮齿进入啮合, 使密封容腔的体积减 小,压力增大,压油, 这个容腔称为压油腔。
二、几个突出的问题 1.泄漏
内部泄漏/外部泄漏
泄漏部位: 齿轮端面和端盖间(80%); 齿轮外圆和壳体内孔间; 两齿轮啮合处。
措施:
2.径向不平衡力
原因:由于在压油腔和吸油 腔之间存在压差,液体压力 的合力作用在齿轮和上, 是一种径向不平衡力。
《液压传动与控制》
外啮合齿轮泵的工作原理
知识回顾
容积式液压泵
依靠密封工作腔容积大小交替变化来实现吸油和压油。
一、外啮合齿轮泵的工作原理
结构 泵壳体内装有一对外啮合齿轮; 齿轮将泵壳体分成左、右两个 密封容腔;
工作原理
右侧齿轮脱离啮合, 露出齿间,容腔体积 逐渐增大,形成局部 真空,吸油,这个容 腔称为吸油腔;
当封闭容腔增大时,使卸荷槽与吸油腔相通, 使吸油腔的油及时补入到封闭容腔中。
三、齿轮泵特点及应用:
1.抗油液污染能力强,体积小,价格低廉; 2.内部泄漏比较大,噪声大,流量脉动大,排 量不能调节(定量泵)。 3.应用:通常被用于工作环境比较恶劣的各 种低压、中压系统中(工程机械)。
危害:径向不平衡力加速轴 承的磨损,增大内部泄漏, 甚至造成齿顶与壳体内表面 的摩擦。 措施:可通过缩小压油腔、 减小径向不平衡力。 (F=PA)
3.困油

齿轮泵三维设计报告

齿轮泵三维设计报告

三维设计技术课程设计说明书设计题目:齿轮泵的三维设计班级:2013级冶炼-2班设计人员(按贡献大小排序):吴迪张荣强陈伟朱宝指导教师:王葛2016年11月一、设计任务概述:本设计主要围绕齿轮泵这个实例展开。

液压油泵作为一种重要的液压元件,其规格和型号比较繁多,传统的开发过程繁琐,效率低下、Solidworks是一款快捷的制图软件,克服了以上的不足之处,大大提高了设计人员的开发速度,本文将着重就Solidworks的实体建模、虚拟装配、爆炸式图等功能进行齿轮泵的设计。

齿轮泵包含多个零部件,本设计巧妙的利用Solidworks这种综合运用多种建模方法和设计方法进行。

二、设计任务分工:查找资料:吴迪三维图设计:吴迪二维图设计:吴迪、张荣强说明书书写:吴迪、张荣强、陈伟、朱宝齿轮泵工作原理分析:吴迪设备的工作原理:外啮合齿轮泵是应用最广泛的一种齿轮油泵,一般齿轮泵通常指的就是外啮合齿轮泵。

它主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。

泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。

两个齿轮的轮轴分别装在两泵盖上的轴承孔内,主动齿轮轴伸出泵体,由电动机带动旋转。

齿轮泵工作时,主动轮随电动机一起旋转并带动从动轮跟着旋转。

当吸入室一侧的啮合齿逐渐分开时,吸入室容积增大,压力降低,便将吸人管中的液体吸入泵内;吸入液体分两路在齿槽内被齿轮推送到排出室。

液体进入排出室后,由于两个齿轮的轮齿不断啮合,便液体受挤压而从排出室进入排出管中。

主动齿轮和从动齿轮不停地旋转,泵就能连续不断地吸入和排出液体。

泵体上装有安全阀,当排出压力超过规定压力时,输送液体可以自动顶开安全阀,使高压液体返回吸入管。

三、设计过程概述:我们小组选择的三维设计模型是齿轮泵,齿轮泵结构简单,价格便宜;工作要求低,应用广泛;端盖和齿轮的各个齿间槽组成了许多固定的密封工作腔,只能用作定量泵。

主要步骤如下,首先要确定各个零部件的尺寸,然后先利用Solidworks软件进行绘制;首先要绘制出箱体的草图,拉伸出箱体,再在箱体上绘制草图将齿轮轴孔、螺钉孔、销钉孔绘出,然后保存;再进行端盖的绘制,端盖的绘制尺寸和箱体差不多,也是依次将齿轮轴孔、螺钉孔、销钉孔绘出,然后保存;最后就是螺钉销钉,锁紧螺栓,填料压筒的绘制,前三项按照标准尺寸在Toolbox中调出,最后一项利用拉伸以及拉伸切除按照所设计好尺寸进行绘制。

外啮合齿轮泵的设计

外啮合齿轮泵的设计

外啮合齿轮泵的设计
外啮合齿轮泵是一种常用的离心泵,它是由一对啮合齿轮和泵体组成的,通过齿轮的旋转带动液体流动。

外啮合齿轮泵体积小,结构简单,扬程高,流量大,适用于输送低粘性液体。

在设计外啮合齿轮泵时,需要考虑以下几个方面:
1. 齿轮的材料选择:外啮合齿轮泵主要受到齿轮的摩擦和磨损的影响,因此齿轮的材料选择尤为重要。

一般来说,齿轮材料应该具有良好的耐磨性和耐腐蚀性,同时还要具有足够的强度和硬度。

常用的齿轮材料有碳钢、不锈钢、铸铁等。

2. 泵体的设计:泵体是支撑齿轮的重要部件,其设计应符合流体力学原理,能够保证液体在泵内均匀流动。

泵体的尺寸应根据实际使用需求进行选择,以满足流量和扬程要求。

3. 密封结构的设计:对于液体比较有毒、易挥发或高温的情况下,外啮合齿轮泵需要采用有效的密封措施以确保安全。

一般采用机械密封或填料密封,机械密封由于技术较为成熟,更能够满足要求。

4. 系统的控制:外啮合齿轮泵需要配备适当的系统控制,以确保运行的稳定性和可靠性。

这些控制系统包括流量控制、压力控制、温度控制等。

总之,外啮合齿轮泵的设计需要从材料、结构、密封和控制等多个方面进行考虑,以确保泵能够在各种环境下稳定可靠地运行。

齿轮泵设计说明书

齿轮泵设计说明书

武汉科技大学本科毕业设计(论文)题目:中高压外啮合齿轮泵设计姓名:专业:学号:指导教师:武汉科技大学机械工程学院二0一三年五月目录摘要 (3)Abstract (II)1绪论 (1)1.1 研发背景及意义 (1)1。

2齿轮泵的工作原理 (2)1。

3 齿轮泵的结构特点 (3)1。

4外啮合齿轮泵基本设计思路及关键技术 (3)2 外啮合齿轮泵设计 (5)2.1 齿轮的设计计算 (5)2.2 轴的设计与校核 (7)2。

2.1.齿轮泵的径向力 (7)2.2.2减小径向力和提高齿轮轴轴颈及轴承负载能力的措施 (8)2.2。

3 轴的设计与校核 (8)2。

3 卸荷槽尺寸设计计算 (11)2。

3.1 困油现象的产生及危害 (11)2.3.2 消除困油危害的方法 (13)2。

3。

3 卸荷槽尺寸计算 (15)2.4 进、出油口尺寸设计 (17)2。

5 选轴承 (17)2。

6 键的选择与校核 (17)2。

7 连接螺栓的选择与校核 (18)2。

8 泵体壁厚的选择与校核 (18)总结 (19)致谢 (20)参考文献 (22)摘要外啮合齿轮泵是一种常用的液压泵,它靠一对齿轮的进入和脱离啮合完成吸油和压油,且均存在泄漏现象、困油现象以及噪声和振动。

减小外啮合齿轮泵的径向力是研究外啮合齿轮泵的一大课题,为减小径向力中高压外啮合齿轮泵多采用的是变位齿轮,并且对轴和轴承的要求较高.为解决泄漏问题,低压外啮合齿轮泵可采用提高加工精度等方法解决,而对于中高压外啮合齿轮泵则需要采取加浮动轴套或弹性侧板的方法解决。

困油现象引起齿轮泵强烈的振动和噪声还大大所短外啮合齿轮泵的使用寿命,解决困油问题的方法是开卸荷槽。

关键词:外啮合齿轮泵,变位齿轮,浮动轴套,困油现象,卸荷槽(此毕业设计获得2013届优秀毕业设计荣誉,共有5张零件图,1张装配图,并且有开题报告、外文翻译、答辩稿,答辩ppt,保证让你的毕业设计顺利过关!先找份好的工作,不再为毕业设计而发愁!!!有需要零件图和装配图的同学请联系QQ:994166684)AbstractThe external gear pump is a commonly used hydraulic pumps, which rely on a pair of meshing gears into and out of oil and oil pressure to complete, and there are leakage,the phenomenon of trapped oil and noise and vibration. Reduce the external gear pump of the radial force is the external gear pump is a major issue,in order to reduce the radial force more pressure external gear pump uses a variable gear and the shaft and bearings are higher. To solve the leakage problem,low pressure gear pump and other methods can be used to solve higher precision,while for the high—pressure external gear pumps are needed to increase the floating sleeve or elastic side panels of the solutions。

外啮合齿轮泵的设计讲解

外啮合齿轮泵的设计讲解

编号:毕业论文(设计)题目外啮合齿轮泵的设计指导教师孙秀云学生姓名吴连增学号************专业机械设计制造及其自动化教学单位德州学院机电工程学院(盖章)二O一四年四月二十日德州学院毕业论文(设计)开题报告书德州学院毕业论文(设计)中期检查表院(系):机电工程学院专业:机械设计制造及其自动化2014年03月20日目录摘要及关键词 (1)1引言 (1)1.1简介 (1)1.2齿轮泵的工作原理 (1)1.3齿轮泵结构分析 (2)1.4齿轮泵的流量计算 (4)2齿轮油泵各组成零件的选材分析 (4)2.1材料的选择原则 (5)2.2材料的选择方法 (5)3产品重要零件AutoCAD绘图 (7)3.1绘制主动齿轮零件图 (7)3.2表面粗糙度的选定 (9)3.3公差与配合的选择 (9)3.4零件的热处理 (11)4齿轮泵零件图 (12)5总结 (13)参考文献 (14)谢辞 (15)外啮合齿轮泵的设计吴连增(德州学院机电工程学院,山东德州253000)摘要:外啮合齿轮泵是一种常用的液压泵,它靠一对齿轮的进入和脱离啮合完成吸油和压油,在工业中应用十分广泛,且都存在漏油现象。

在对该泵基本参数的研究上,对齿轮、泵体和前后盖进行优化设计,使之达到最佳效果。

困油现象会引起齿轮泵强烈的震动和噪声,大大缩减了外啮合齿轮泵的使用寿命,解决困油问题的方法是开卸荷槽。

关键词:外啮合;齿轮;泵体;困油现象1引言1.1简介齿轮泵是在工业应用中运用极其广泛的重要装置之一,尤其是在液压传动与控制技术中占有很大的比重,它具有结构简单、体积小、重量轻、自吸性能好、耐污染、使用可靠、寿命较长、制造容易、维修方便、价格便宜等特点,但同时齿轮泵也还存在一些不足,如困油现象比较严重、流量和压力脉动较大、径向力不平衡、泄漏大、噪声高及易产生气穴等缺点,这些特性和缺点都直接影响着齿轮泵的质量。

随着齿轮泵在高温、高压、大排量、低流量脉动、低噪音等方面发展及应用,对齿轮泵的特性研究及提高齿轮泵的安全和效率已成为国内外深入研究的课题。

标题 1.简述外啮合齿轮泵的结构特点。

标题 1.简述外啮合齿轮泵的结构特点。

标题 1.简述外啮合齿轮泵的结构特点。

外啮合齿轮泵是一种常见的液压传动元件,具有结构简单、性能可靠、工作稳定的特点。

它主要由驱动轴、从动轴、泵壳、转子、密封件等部件组成。

一、驱动轴、从动轴外啮合齿轮泵的驱动轴和从动轴分别通过轴承支撑于泵体内,在工作时,驱动轴将旋转动力传递给从动轴,使内部齿轮连续不断地旋转,实现液体的吸入和排出。

二、泵壳泵壳是外啮合齿轮泵的主要外壳,内部空腔呈椭圆形,用于容纳转子、齿轮和润滑油,保证泵的正常运转。

三、转子外啮合齿轮泵的转子是指两组啮合的外齿轮,其中一组为驱动轴上的主轴,另一组为从动轴上的副轴。

当主轴以一定的速度旋转时,副轴也会跟随旋转,从而将液体压入出口处。

四、密封件密封件主要是指外啮合齿轮泵的油封和填料密封,用于防止泵内润滑油外泄,确保泵的密封性和工作环境的清洁。

外啮合齿轮泵的结构特点可以简述为简单、可靠、稳定。

其结构简单,主要由驱动轴、从动轴、泵壳、转子、密封件等部件组成;性能可靠,能够稳定地工作并保证液体的稳定输送;工作稳定,能够适应各种工况要求。

外啮合齿轮泵在工程和机械领域具有广泛的应用价值,为各种液压系统提供了重要的支持。

总结回顾:通过本文的介绍,我们对外啮合齿轮泵的结构特点有了更加全面、深刻和灵活的理解。

外啮合齿轮泵的结构简单、性能可靠、工作稳定,是一种值得推广和应用的液压传动元件。

个人观点和理解:外啮合齿轮泵作为常见的液压传动元件,其结构特点的简述使我们更加了解了它的工作原理和性能特点。

在实际工程和机械领域中,外啮合齿轮泵的应用价值不可忽视,它的可靠性和稳定性对液压系统的正常工作至关重要。

希望未来能够进一步研究和改进外啮合齿轮泵的结构设计,使其在工程和机械领域发挥更大的作用。

以上是对外啮合齿轮泵结构特点的简述,希望能够帮助您更好地理解这一主题。

外啮合齿轮泵是一种常见的液压传动元件,具有结构简单、性能可靠、工作稳定的特点。

它主要用于液压系统中的油路传输、润滑和压力调节等工作,广泛应用于工程机械、农业机械、冶金设备、船舶和航空航天等领域。

外啮合齿轮泵的原理

外啮合齿轮泵的原理

外啮合齿轮泵的原理概述:外啮合齿轮泵是一种常见的离心泵,主要由两个齿轮组成。

其中一个齿轮是驱动轴,通过电机、汽车机械、内燃机等机械设备产生转动;另一个是从动轴,通过轴承带动齿轮变换位置,由此实现泵的工作过程。

本文将阐述外啮合齿轮泵的原理,包括泵的结构、工作原理、优缺点、应用范围及维护保养等方面。

一、泵的结构外啮合齿轮泵主要由泵体、驱动轴、从动轴及齿轮等部分构成。

泵体上有两个出口,一个是吸入口,一个是排出口。

泵轴上分别安装着驱动轮、从动轮和密封转盘等组件。

驱动轮和从动轮分别组成必要啮合齿轮,齿轮间装有密封圈和填料,实现密封作用。

泵体内的液体由吸入口吸入,通过齿轮间的装在密封圈或填料的隙缝处,进入随后的压缩室。

随着驱动轮不断地旋转,液体逐渐被压缩,经过泵体沿着排出口排放出去。

二、泵的工作原理当泵启动时,驱动轴产生转动,从而使从动轴带动另一个齿轮运动。

因为齿轮的啮合,随着转动,液体便在齿轮之间不断地封闭、压缩、释放,最终通过泵体被排出。

由于齿轮间的密封性能,在液体排出时不会存在倒流现象。

外啮合齿轮泵的工作原理可以简单概括为“真空吸取-压缩-排出”的过程。

三、泵的优缺点1. 优点:(1)体积小、重量轻,结构简单,维护方便。

(2)转动平稳、流量稳定,工作效率高。

(3)耐久性好、使用寿命长,且运转过程中不会产生震动或噪音。

(4)适用于较高温度和较高粘度液体的工作环境。

(1)由于工作时需要啮合,因此齿轮会有一定的磨损。

特别是在液体中存在含颗粒物等杂质的情况下,齿轮磨损程度会更快。

(2)液压油温度过高或齿轮轴承磨损等原因可能导致泵的性能下降甚至灭失。

四、泵的应用范围外啮合齿轮泵由于具有优越的工作效率,并且能够适应较高温度和较高粘度的流体等特点,因此适合于许多领域的液体输送和压力增加任务。

在各个领域的应用范围包括:(1)油气及石油化工:液压油、燃油、变速器油、润滑油、压缩机油等的输送和补充。

(2)化学工业:聚合物、颜料、包装物料等。

CB-B6型外啮合齿轮泵齿轮副全参数设计及其绘制(唐柑培)

CB-B6型外啮合齿轮泵齿轮副全参数设计及其绘制(唐柑培)

机械原理综合实训课程设计计算说明书设计题目: 外啮合齿轮泵的设计班级: 2013 级材料一班班学号: 201310112113学生: 唐柑培指导教师: 李玉龙起止日期: 2015 年 5 月 11 日至2015 年 5月 22 日成都学院(成都大学)机械工程学院【机械原理】综合实训课程任务书目录一、外啮合齿轮泵工作原理············二、电机型号以及减速装置的选型········三、齿轮副参数的确定··············四、齿轮绘制·················五、设计小结·················六、参考文献················一、外啮合齿轮泵工作原理外啮合齿轮泵简介图 1 是外啮合齿轮泵的工作原理图。

由图可见,这种泵的壳体内装有一对外啮合齿轮。

由于齿轮端面与壳体端盖之间的缝隙很小,齿轮齿顶与壳体内表面的间隙也很小,因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。

外啮合齿轮泵结构设计

外啮合齿轮泵结构设计

外啮合齿轮泵结构设计
外啮合齿轮泵(External Gear Pump)是一种常见的液压泵,通过两个啮合的齿轮在泵内形成密闭的腔室,从而将液体从入口吸入并推送至出口。

以下是外啮合齿轮泵的基本结构设计要点:
1. 齿轮设计:
-齿轮是外啮合齿轮泵的核心部件。

通常有两个齿轮,分别为驱动轮和从动轮。

-齿轮的齿数、齿形、齿廓等设计要考虑泵的流量、压力等工作参数,以及制造成本和效率。

2. 泵壳设计:
-泵壳通常是由两个相互啮合的齿轮和泵体组成的,泵体内形成密闭的工作腔室。

-泵壳的设计要保证齿轮可以顺畅地旋转,并确保泵的密封性能,防止液体泄漏。

3. 轴设计:
-泵的驱动轴连接到驱动源(如电机),从而带动齿轮旋转。

轴的设计要考虑承受的扭矩和转速等因素。

4. 轴承和密封:
-使用高质量的轴承以减少摩擦损失,并确保泵的长期稳定运行。

-采用有效的密封系统,以防止液体泄漏,提高泵的效率。

5. 入口和出口设计:
-入口和出口的设计要使得液体能够顺畅地进入和离开泵。

-出口处通常需要安装阀门,以控制流量和维持压力。

6. 冷却系统:
-对于高功率或长时间运行的泵,可能需要考虑冷却系统,以确保泵的温度处于安全范围内。

7. 材料选择:
-泵的关键零部件应选用适当的耐磨、耐腐蚀的材料,以确保泵的寿命和性能。

8. 防振和减噪:
-采用适当的设计和制造工艺,以降低泵的振动和噪音水平。

设计一个高效可靠的外啮合齿轮泵需要深入了解液体性质、工作条件和系统要求,同时结合工程经验和先进的制造技术。

这样设计出的泵在各种工业应用中都能够发挥优越的性能。

齿轮泵毕业设计

齿轮泵毕业设计

摘要齿轮油泵是一种借一对相互啮合的齿轮,依靠泵内齿轮咬合旋转达到输送流体,在低压液压系统中作为提供一定流量、压力的一种液压能源装置。

具有构造简单,自吸能力好,压力波动小,工作平稳可靠,噪声低,效率高等优点。

齿轮泵可分为外啮合齿轮泵和内啮合齿轮泵。

工作腔是齿轮上每相邻两个齿的齿间槽、壳体与两端端盖之间形成的密封空间;内啮合齿轮泵又可分为渐开线齿轮泵和摆线齿轮泵两种。

外啮合齿轮泵和内啮合齿轮泵都属于定量泵,可作润滑油泵、重油泵、液压泵和输液泵,主要输送润滑性的油料介质液体,适用于石油、化工、运输、机械制造等行业。

本报告主要针对齿轮泵的组成和设计进行全面分析,内容包括齿轮泵的齿轮的设计与校核,轴承的设计与校核,泵盖的校核,键的选择,齿轮泵的安装,齿轮泵的维修与保养。

关键词: 外啮合齿轮油泵;齿轮;泵盖;设计;校核;组装AbstractGear pump is a equipment which uses a pair of mutually meshing gears,relying on the gear meshing rotary pump to achieve transmission fluid,In the low-pressure hydraulic system as a certain flow, the pressure of a hydraulic power unit.It has something good than other pumps.such as :With a simple structure, self-absorption capacity, small fluctuations in pressure, smooth and reliable, low noise and high efficiency.The gear pump can be divided into the external gear pump and gear pump,The working chamber is sealed space formed between each adjacent two teeth interdental groove shell with both ends of the end cap on the gear;The internal gear pump Gear Pump can be divided into involute and cycloidal gear pumps .The outer meshing gear pumps and internal gear pump to belong to the dosing pumps,Can be used as a lubricating oil pump, heavy oil pump, hydraulic pump, and infusion pumps, conveyor lubrication oil liquid medium,Applicable to the petroleum, chemical, transportation, machinery manufacturing and other industries.This report a comprehensive analysis of the composition and design of the gear pump. Include the design and checking of the design and checking of the gears of the gear pump, bearings, pumps cover the check, the choice of key, the installation of the gear pump, gear pump repair, and maintenance.Keyword :Outer meshing gear pump;gear ;the cover Of the pump ;calculate ; check ;assemble目录摘要 (I)Abstract (II)第一章绪论 (1)1.1齿轮泵概述 (1)1.1.1齿轮泵的特点、现状 (1)1.1.2齿轮泵分类 (3)1.1.3齿轮泵的性能参数及其关系式 (3)1.1.4齿轮泵的性能 (7)1.2 本课题研究意义 (7)第二章外啮合齿轮泵结构及其工作原理 (10)2.1外啮合齿轮泵的结构 (10)2.1.1齿轮泵结构简介 (10)2.1.2外啮合齿轮泵的结构特点 (10)2.2外啮合齿轮泵工作原理 (13)2.2.1工作原理 (13)2.2.2排量和流量计算 (14)2.2.3外啮合齿轮泵的优缺点 (14)第三章齿轮泵总体设计 (16)3.1齿轮泵的设计要求 (16)3.1.1主要技术参数 (16)3.1.2主要设计要求 (16)3.2齿轮参数的设计与校核 (16)3.2.1.齿轮参数的确定原则: (16)3.2.2齿轮参数的确定 (16)3.2.3齿轮几何要素的计算 (19)3.2.4齿面接触强度校核 (20)3.2.5齿面弯曲强度校核 (24)3.3滑动轴承的计算 (25)3.4泵盖的计算与校核 (29)3.4.1泵盖的确定 (29)3.4.2泵盖的校核 (29)3.5卸荷槽的计算 (30)3.5.1两卸荷槽的间距a (30)3.5.2卸荷槽最佳长度c的确定 (30)3.5.3卸荷槽深度h (30)3.6齿轮泵进出口大小确定 (31)3.7轴的计算 (31)3.7.1轴最小直径计算 (31)3.7.2轴的强度计算 (32)3.7.3轴的扭转刚度 (32)3.7.4轴的弯曲刚度 (33)3.8螺栓组的连接强度计算 (34)3.8.1初步选择螺栓 (34)3.8.2对螺栓组进行拉伸强度校核 (35)3.9密封 (35)3.10弹性挡圈选用 (35)3.11键的选择 (36)3.11.1联轴器用键 (36)3.11.2齿轮用键 (36)3.11.3键槽 (36)3.12定位法兰选用 (36)3.13联轴器的选择及校核 (36)3.13.1联轴器类型选择 (36)3.13.2联轴器几何尺寸 (36)3.13.3载荷计算 (37)3.14齿轮泵的装配 (38)第四章齿轮泵的安装、维护及保养 (40)4.1齿轮泵的安装 (40)4.1.1安装要求 (40)4.1.2安装顺序 (40)4.2使用要求 (41)4.2.1齿轮泵设备使用环境 (41)4.2.2油液 (41)4.2.3滤清 (42)4.2.4吸油 (42)4.2.5传动 (42)4.3故障原因与排除方法 (42)4.4日常维护要求 (45)总结 (46)致谢 (47)参考文献 (48)第一章绪论1.1齿轮泵概述在液压系统中,液压泵是液压系统的动力元件,为执行元件提供压力油,也是一种能量装换装置,它将驱动电机的机械能转换为油液的压力能,以满足执行机构驱动外负载和的需要,在整个液压系统中起着极其重要的作用,是必不可少的核心元件。

齿轮油泵设计及工艺分析

齿轮油泵设计及工艺分析

齿轮油泵设计及工艺分析毕业设计(论文)题目齿轮油泵设计及工艺分析专业精密机械班级学号 2姓名指导教师年月日I学生姓名专业班级联系方式指导老师指导老师职称联系方式课题名称齿轮油泵设计和工艺分析一、设计的技术要求(或论文的主要内容):(1)完成齿轮油泵相关技术资料的查阅,收集与课题相关的信息;(2)分析齿轮油泵的工作原理与结构;(3)完成齿轮油泵的装配图和重要零件的零件图;(4)设计齿轮油泵的三维立体图形。

(5)按学校要求独立撰写毕业设计论文。

二、实施操作的技能要求:1、技能要求:(1)学会查阅技术文献和资料; 课 (2)掌握齿轮油泵的工作原理与结构; 题 (3)熟练运用AUTOCAD进行绘图;任 (4)熟练运用UG软件进行三维实体建模;务 (5)掌握撰写论文的方法和能力。

要 2、内容要求求 (1)完成设计图纸一套(包括装配图一套;零件图2-3张);(2)三维效果图一份;(3)开题报告及论文各一份三、时间安排与要求:2014年9月23日---10月6日准备阶段2014年10月7日---11月10日开题阶段2014年11月11日---12月8日课题阶段设计2014年12月9日---12月29日论文撰写阶段2014年12月30日---1月5日答辩阶段专业组审批意见专业负责人(签字)年月日二级学院审批意见分管院长(签字)年月日指导教师(签字)年月日,此表一式3份~1份上交机电工程学院教学科~1份下达至学生~1份存指导老师处。

,II齿轮油泵设计[摘要] 齿轮泵是液压系统中最重要的动力源,在液压传动系统中应用广泛, 因此, 吸引了大量学者对其进行研究,其主要部件是内部相互啮合的一对齿轮。

齿轮油泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6,1.5×10-3m2/s (5-1500cSt),温度在300?以下的具有润滑性的油料。

不锈钢齿轮泵,可输送无润滑性的油料、饮料、低腐蚀性的液体。

齿 轮 泵

齿 轮 泵

(2)径向力不平衡
在齿轮泵中,处于压油腔中的齿轮外圆和齿廓表面承受着 工作压力,处于吸油腔中的齿轮外圆和齿廓表面承受着吸油腔压 力,因此作用在整个齿轮外圆上的压力是不均匀的。压力沿齿轮 旋转方向,由低到高逐渐递增,综合作用的结果,使齿轮和轴受 到径向不平衡力,工作压力越高,径向不平衡力也就越大。
解决方法: (1)采取缩小压油口的办法,使压力油仅作用在一两个齿的范围 内,以减小压力对齿顶的作用面积,从而减小径向不平衡力。(2) 对高压齿轮泵,采取开径向力平衡槽的办法,但这种办法会使内 泄漏增加,容积效率下降。因此,齿轮泵的压油口径往往比吸油 口径要小。
(3)泄漏 齿轮泵压油腔的压力油可通过3条途径泄漏到吸油腔中去
(1)通过轮齿啮合处的间隙; (2)通过泵体内孔和齿顶间的径向间隙; (3)通过齿轮两端侧面和盖板间的端面间隙。 其中,通过端面间隙的泄漏量最大,占总泄漏量的75%~80%,
解决方法: 采用浮动轴套或弹性侧板对端面间隙进行自动补偿。
1.2 内啮合齿轮泵
2.外啮合齿轮泵的排量和流量 齿轮泵的排量为两个齿轮的齿间槽的容积之和。假设齿槽的容
积与轮齿的体积相等,则其排量就等于一个齿轮的齿槽和轮齿的体 积的总和,即相当于有效齿高和齿宽构成的平面所扫过的环形体积。
考虑到实际齿槽容积比轮齿体积稍大,故常用3.33代替上式中 的π,即
泵的流量为:
3. 外啮合齿轮泵存在问题及解决方法
内啮合齿轮泵有渐开线内啮合齿轮泵和摆线内啮合齿轮泵两 种,如图所示。其工作原理和主要特点与外啮合齿轮泵相同,只 是小齿轮为外齿轮,大齿轮是内齿轮,属内啮合传动。小齿轮是 主动轮,小齿轮带动内齿轮以各自的中心同方向旋转。
液压与气动控制
液压与气动控制
ห้องสมุดไป่ตู้ 齿轮泵

基于Matlab的外啮合齿轮泵多目标优化设计的研究

基于Matlab的外啮合齿轮泵多目标优化设计的研究

鼠( ) =

( 1 2 )
文假定 :( 1 )泵体 内轴 的长度 等于齿 宽;( 2 )液压泵 的体 积大 小等 于两齿轮 和齿轮 轴的体积 之和;( 3 )齿轮轴 颈尺 寸相等 。所以建立
液压泵在 目 标 函数为 : ‘
( ) - x  ̄ x 2 + 2 x 2 — 1 9 1 . 0 8 ≤ 0 ( 1 3 )
一 { 。
‘ 。
根据齿轮泵的结构参数取变位 系数值 为 O . 2 9 代入 上式 并化简得 :
岛( ) = 9 . 0 3 一 五≤ 0 ( 5 )节圆速度约束 ( 1 1 )
速度过高,不利于工作介质吸入, 甚 至产生 气穴 、 气蚀 以及 噪声
和振动 ,加剧齿轮在破坏程度 。一般节 圆圆周速度一般不大于极限
漏和多孔隙泄漏 。

g 3 ( x ) = 9 0 1 3 _ 3 一 而≤ 0
( 3 )泵体 内轴 的长度约束
( 8 )

1 . 2泄露存在的危害 泄露 问题一直是影响齿轮泵发展和应用的关键技术之一 。泄漏
泵体 内轴的长度和齿轮齿宽尺寸差越小,则齿轮泵 的结构越紧 凑,同时也可减 小泵 的轴 向泄露 。
x = I x , X z , x s , ) 【 I , x ] [ Z , Ⅲ , B , d , L ] 则化简后 建立 目 标 函数为 : : : , 0
』 ’ ・ , 一 f 3
带来的危害进行详细分析。 以齿轮泵的流量脉动 系数最小和体积最 小为 目标函数 , 建 立优化 学数模型 ,应用 M  ̄ t h b 优化工具葙求解 目 标 函数 最优 值 。结 果表 明 ,优 化后 的齿轮 泵 结构 更 紧凑 ,使 用 MAT L A B 优化 工具 箱更便捷 、高效。

齿轮泵的设计

齿轮泵的设计

齿轮泵的设计目录1绪论 01.1 研发背景及意义 01.2齿轮泵的工作原理 (1)1.3 齿轮泵的结构特点 (2)1.4外啮合齿轮泵基本设计思路及关键技术 (2)2 外啮合齿轮泵设计 (4)2.1 齿轮的设计计算 (4)2.2 轴的设计与校核 (6)2.2.1.齿轮泵的径向力 (6)2.2.2减小径向力和提高齿轮轴轴颈及轴承负载能力的措施 (7)2.2.3 轴的设计与校核 (7)2.3 卸荷槽尺寸设计计算 (8)2.3.1 困油现象的产生及危害 (8)2.3.2 消除困油危害的方法 (9)2.3.3 卸荷槽尺寸计算 (12)2.4 进、出油口尺寸设计 (14)2.5 选轴承 (14)2.6 键的选择与校核 (14)2.7 连接螺栓的选择与校核 (15)2.8 泵体壁厚的选择与校核 (15)2.9泵体的选择与校核 (15)考虑加工设计因素,取泵体的外半径为100mm (16)总结 (17)致谢 (18)参考文献 (19)1绪论1.1 研发背景及意义齿轮泵是在工业应用中运用极其广泛的重要装置之一,尤其是在液压传动与控制技术中占有很大的比重,它具有结构简单、体积小、重量轻、自吸性能好、耐污染、使用可靠、寿命较长、制造容易、维修方便、价格便宜等特点〔L一”。

但同时齿轮泵也还存在一些不足,如困油现象比较严重、流量和压力脉动较大、径向力不平衡、泄漏大、噪声高及易产生气穴等缺点,这些特性和缺点都直接影响着齿轮泵的质量。

随着齿轮泵在高温、高压等方面发展及应用,对齿轮泵的特性研究及提高齿轮泵的安全和效率已成为国内外深入研究的课题。

外啮合齿轮泵是应用最广泛的一种齿轮泵( 称为普通齿轮泵),其设计及生产技术水平也最成熟。

多采用三片式结构、浮动轴套轴向间隙自动补偿措施,并采用平槽以减小齿轮( 轴承) 的径向不平衡力。

目前,这种齿轮泵的额定压力可达25 MPa。

但是, 由于这种齿轮泵的齿数较少,导致其流量脉动较大由于齿轮泵在液压传动系统中应用广泛,因此,吸引了大量学者对其进行研究。

外啮合齿轮泵工作原理

外啮合齿轮泵工作原理

外啮合齿轮泵工作原理
外啮合齿轮泵是一种常见的正向位移泵,其工作原理基于啮合齿轮的
转动运动将液体从进口吸入并推送到出口。

外啮合齿轮泵由两个相互啮合的齿轮组成,一个为驱动轴(也称为驱
动齿轮),另一个为从动轴(也称为从动齿轮)。

驱动轴通过电机或
其他能源源转动,从而带动从动轴一同旋转。

两个齿轮之间形成了一
定的间隙,当它们旋转时,液体被吸入到间隙中,并随着齿轮的继续
旋转被推送到出口。

在外啮合齿轮泵中,驱动齿轮通常具有较多的牙数,并且比从动齿轮大。

这样可以保证在旋转过程中液体始终沿着同一方向流动,并且不
会倒流。

此外,由于两个齿轮之间存在一定的间隙,因此在泵运行时
需要使用密封件来防止液体泄漏。

外啮合齿轮泵具有结构简单、易于制造和维护、流量稳定等优点,广
泛应用于化工、石油、冶金、食品等行业中。

但是,由于齿轮之间的
啮合关系比较严格,因此在使用时需要注意液体的粘度和温度等参数,以免影响泵的正常工作。

外啮合齿轮泵的工作原理是怎样的

外啮合齿轮泵的工作原理是怎样的

外啮合齿轮泵的工作原理是怎样的外啮合齿轮泵是一种常用的齿轮泵类型,它主要由驱动轴、从动轴、齿轮、泵体等组成。

它利用齿轮啮合来产生流体压力和流量,常用于输送一些粘稠的液体,例如石油、糖浆、润滑剂、化学制品等。

工作原理外啮合齿轮泵的基本工作原理是通过齿轮啮合来产生流体压力和流量。

泵的驱动轴和从动轴之间装有两个齿轮,其中一个齿轮作为驱动者,另一个齿轮则作为从动者。

当驱动者的齿轮旋转时,它会带动从动者的齿轮一起旋转,使得两个齿轮之间形成啮合。

在齿轮的旋转过程中,液体被吸入泵体中,并被困在齿轮和泵体之间。

当齿轮旋转到啮合的最高点时,困在齿轮和泵体之间的液体会被挤压到外部,形成一个负压区域,液体会被吸入到齿轮间隙中。

随着齿轮的旋转不断进行,啮合点会逐渐向出口移动,当齿轮的啮合点接近泵体出口时,由于液体受到压缩,出口处会形成一个高压区域,液体被向外排出。

由于齿轮的啮合面是一个固定的几何形状,所以通过调整齿轮之间的间隙大小,可以调节泵的流量和压力。

而泵体的工作效率取决于齿轮的材料和精度、液体的黏度、泵壳的结构等因素。

特点和应用外啮合齿轮泵由于其简单和经济的构造、良好的自吸性能以及高压能力等特点,广泛应用于许多行业,例如农业、制药、食品加工、石油和化学工业等领域。

除此之外,外啮合齿轮泵还具有以下特点:•可以输送粘稠液体和高温液体;•操作简单,易于维护和清洗;•体积小,适合安装在小空间中;•流量范围比较宽,能够满足不同的需求。

需要注意的是,外啮合齿轮泵的流量和压力受多种因素的影响,例如液体的黏度和温度、泵的转速、齿轮的材料和形状、泵的耐磨性等。

因此,在使用外啮合齿轮泵时,需要根据具体的要求和条件进行选择,以确保其正常工作和长期稳定性。

结论外啮合齿轮泵是一种常见的齿轮泵类型,其基本工作原理是利用齿轮啮合产生流体压力和流量。

它适用于输送各种粘稠液体和高温液体,具有简单、经济、易于维护和广泛适用等特点。

在使用该泵时,需要注意流量和压力的稳定性,以保证其正常工作和长期稳定性。

外啮合齿轮泵的结构及工作原理

外啮合齿轮泵的结构及工作原理

齿轮泵是一种常用的液压泵,它的主要特点是结构简单,制造方便,价格低廉,体积小,重量轻,自吸性好,对油液污染不敏感,工作可靠;其主要缺点是流量和压力脉动大,噪声大,排量不可调。

齿轮泵被广泛地应用于采矿设备,冶金设备,建筑机械,工程机械,农林机械等各个行业。

齿轮泵按照其啮合形式的不同,有外啮合和内啮合两种,其中外啮合齿轮泵应用较广,而内啮合齿轮泵(Internal Gear Pump)则多为辅助泵,下面分别介绍。

外啮合齿轮泵的结构及工作原理 Operation of theExternal Gear Pump外啮合齿轮泵的工作原理和结构如图所示。

泵主要由主、从动齿轮,驱动轴,泵体及侧板等主要零件构成。

图2.3 外啮合齿轮泵的工作原理1-泵体(Housing);2.主动齿轮(Driver Gear);3-从动齿轮(Driven Gear)泵体内相互啮合的主、从动齿轮2和3及两端盖及泵体一起构成密封工作容积,齿轮的啮合点将左、右两腔隔开,形成了吸、压油腔,当齿轮按图示方向旋转时,右侧吸油腔内的轮齿脱离啮合,密封工作腔容积不断增大,形成部分真空,油液在大气压力作用下从油箱经吸油管进入吸油腔,并被旋转的轮齿带入左侧的压油腔。

左侧压油腔内的轮齿不断进入啮合,使密封工作腔容积减小,油液受到挤压被排往系统,这就是齿轮泵的吸油和压油过程。

在齿轮泵的啮合过程中,啮合点沿啮合线,把吸油区和压油区分开。

齿轮泵的结构特点 Construction Character of Gear Pumps如图所示,齿轮泵因受其自身结构的影响,在结构性能上其有以下特征。

图2.4 齿轮泵的结构1-壳体(Housing);2.主动齿轮(Driver Gear);3-从动齿轮(Driven Gear);4-前端盖(Front Cover);5-后端盖(Back Cover);6-浮动轴套(Floating Shaft Sleeve);7-压力盖(PressureCover)困油的现象 Trapping of Oil齿轮泵要平稳地工作,齿轮啮合时的重叠系数必须大于1,即至少有一对以上的轮齿同时啮合,因此,在工作过程中,就有一部分油液困在两对轮齿啮合时所形成的封闭油腔之内,如图所示,这个密封容积的大小随齿轮转动而变化。

外啮合齿轮泵的设计

外啮合齿轮泵的设计

图 1 是外啮合齿轮泵的工作原理图。

由图可见,这种泵的壳体内装有一对外啮合齿轮。

由于齿轮端面与壳体端盖之间的缝隙很小,齿轮齿顶与壳体内表面的间隙也很小,因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。

当齿轮按图示方向旋转时,右侧的齿轮逐渐脱离啮合,露出齿间。

因此这一侧的密封容腔的体积逐渐增大,形成局部真空,油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体,因此这个容腔称为吸油腔。

随着齿轮的转动,每个齿间中的油液从右侧被带到了左侧。

在左侧的密封容腔中,轮齿逐渐进入啮合,使左侧密封容腔的体积逐渐减小,把齿间的油液从压油口挤压输出的容腔称为压油腔。

当齿轮泵不断地旋转时,齿轮泵的吸、压油口不断地吸油和压油,实现了向液压系统输送油液的过程。

在齿轮泵中,吸油区和压油区由相互啮合的轮齿和泵体分隔开来,因此没有单独的配油机构。

齿轮泵是容积式回转泵的一种,其工作原理是:齿轮泵具有一对互相啮合的齿轮,齿轮(主动轮)固定在主动轴上,齿轮泵的轴一端伸出壳外由原动机驱动,齿轮泵的另一个齿轮(从动轮)装在另一个轴上,齿轮泵的齿轮旋转时,液体沿吸油管进入到吸入空间,沿上下壳壁被两个齿轮分别挤压到排出空间汇合(齿与齿啮合前),然后进入压油管排出。

齿轮泵的主要特点是结构紧凑、体积小、重量轻、造价低。

但与其他类型泵比较,有效率低、振动大、噪音大和易磨损的缺点。

齿轮泵适合于输送黏稠液体外啮合齿轮泵的设计设计齿轮泵时,应该在保证所需性能和寿命的前提下,尽可能使尺寸小、重量轻、制造容易、成本低,以求技术上先进,经济上合理。

我们已知某润滑油泵工作压差p ∆=70(bar )和排量q=62582(ml/r)用Y132S-4电动机作为原动机带动油泵的正常工作。

一.定刀具角n a 和齿顶高系数o f采用标准刀具, 20=n a ,齿顶高系数1=o f二.选齿数Z排量与齿数,查资料《液压文件》中查得)/(10232r ml B Zm q -⨯=π(1-1)考虑到实际上齿间的容积比轮齿的有效体积稍大,所以齿轮泵的理论排量应比按式(1-1)计算的值大一些,并且齿数越少差值越大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编号: 毕业论文(设计)题目外啮合齿轮泵的设计指导教师孙秀云学生姓名吴连增学号201001703133专业机械设计制造及其自动化教学单位德州学院机电工程学院(盖章)二O一四年四月二十日德州学院毕业论文(设计)开题报告书院(系)机电工程学院专业机械设计制造及其自动化姓名吴连增学号201001703133论文(设计)题目外啮合齿轮泵的设计一、选题目的和意义德州学院毕业论文(设计)中期检查表院(系):机电工程学院专业:机械设计制造及其自动化2014年03月20日目录摘要及关键词 (1)1引言 (8)1.1简介 (8)1.2齿轮泵的工作原理 (8)1.3齿轮泵结构分析 (9)1.4齿轮泵的流量计算 (11)2齿轮油泵各组成零件的选材分析 (11)2.1材料的选择原则 (11)2.2材料的选择方法 (12)3产品重要零件AutoCAD绘图 (14)3.1绘制主动齿轮零件图 (14)3.2表面粗糙度的选定 (15)3.3公差与配合的选择 (16)3.4零件的热处理 (18)4齿轮泵零件图 (18)5总结 (19)参考文献 (20)谢辞 (21)外啮合齿轮泵的设计吴连增(德州学院机电工程学院,山东德州253000)摘要:外啮合齿轮泵是一种常用的液压泵,它靠一对齿轮的进入和脱离啮合完成吸油和压油,在工业中应用十分广泛,且都存在漏油现象。

在对该泵基本参数的研究上,对齿轮、泵体和前后盖进行优化设计,使之达到最佳效果。

困油现象会引起齿轮泵强烈的震动和噪声,大大缩减了外啮合齿轮泵的使用寿命,解决困油问题的方法是开卸荷槽。

关键词:外啮合;齿轮;泵体;困油现象1引言1.1简介齿轮泵是在工业应用中运用极其广泛的重要装置之一,尤其是在液压传动与控制技术中占有很大的比重,它具有结构简单、体积小、重量轻、自吸性能好、耐污染、使用可靠、寿命较长、制造容易、维修方便、价格便宜等特点,但同时齿轮泵也还存在一些不足,如困油现象比较严重、流量和压力脉动较大、径向力不平衡、泄漏大、噪声高及易产生气穴等缺点,这些特性和缺点都直接影响着齿轮泵的质量。

随着齿轮泵在高温、高压、大排量、低流量脉动、低噪音等方面发展及应用,对齿轮泵的特性研究及提高齿轮泵的安全和效率已成为国内外深入研究的课题。

近年来,随着产量的不断增长,在齿轮泵向高压化、高可靠性发展的推动下,我国齿轮泵有了新的发展和突破。

而齿轮泵泵体制造工艺设计合理与否将直接影响到齿轮泵的工作效率,制定合理的加工工艺相当重要。

我在此基础上进行了外啮合齿轮泵的结构设计,通过建立数学模型,优化计算出流量脉动最小的齿轮参数。

这对于促进机械装备的技术进步、降低机械装备的制造成本具有十分重要的意义,其应用前景十分广阔。

1.2齿轮泵的工作原理这种泵的壳体内装有一对外啮合齿轮,由于齿轮端面与壳体和端盖之间的缝隙很小,齿轮齿顶与壳体内表面的间隙也很小,因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。

啮合的主、从动齿轮与两端盖及泵体一起构成密封工作容积,齿轮的啮合点将两腔隔开,形成了吸、压油腔,吸油腔内的轮齿脱离啮合,密封工作腔容积不断增大,形成部分真空,油液在大气作用下从油箱经吸油管进入吸油腔,并被旋转的轮齿带入压油腔,压油腔内的轮齿不断进入啮合,使密封工作腔容积减小,油液受到挤压被排往系统,这就是齿轮泵的吸油和压油过程。

当齿轮按图1方向旋转时,右侧的齿轮逐渐脱离啮合,露出齿间。

因此这一侧的密封容腔的体积逐渐增大,形成局部真空,油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体,因此这个容腔称为吸油腔[1]。

随着齿轮的转动,每个齿间中的油液从右侧被带到了左侧。

在左侧的密封容腔中,轮齿逐渐进入啮合,使左侧密封容腔的体积逐渐减小,把齿间的油液从压油口挤压输出的容腔称为压油腔。

当齿轮泵不断地旋转时,齿轮泵的吸、压油口不断地吸油和压油,实现了向液压系统输送油液的过程。

在齿轮泵中,吸油区和压油区由相互啮合的轮齿和泵体分隔开来,因此没有单独的配油机构。

齿轮泵是容积式回转泵的一种,其工作原理是:齿轮泵具有一对互相啮合的齿轮,齿轮(主动轮)固定在主动轴上,齿轮泵的轴一端伸出壳外由原动机驱动,齿轮泵的另一个齿轮(从动轮)装在另一个轴上,齿轮泵的齿轮旋转时,液体沿吸油管进入到吸入空间,沿上下壳壁被两个齿轮分别挤压到排出空间汇合(齿与齿啮合前),然后进入压油管排出。

图1外啮合齿轮泵的工作原理图1.3齿轮泵结构分析1.3.1困油现象齿轮泵要平稳的工作,齿轮啮合的重合度必须大于1,即有两对同时啮合的时刻,因此,就会有一部分油液困在两对齿轮所形成的封闭容积之内,如图2所示。

这个封闭容积先随齿轮转动逐渐减小,然后又逐渐增大。

密封容积减小,会使被困油液受挤压而产生高压,并从缝隙中流出,导致油液发热,轴承等机件也受到附加的不平衡负载作用;封闭容积的增大又会造成局部真空,使溶于油液中的气体分离出来,产生气穴,这就是齿轮泵的困油现象[2]。

困油现象的危害:使齿轮泵产生强烈的噪声并引起震动和气蚀,降低泵的容积效率,影响工作的平稳性,缩短使用寿命。

图2齿轮泵的困油现象消除困油的方法,通常是在两端盖板上开卸荷槽,两卸荷槽之间的距离为:a=α2=απcosmcospb开设卸荷槽如图3,可使闭死容积限制为最小。

即当封闭容积减小时,通过右边的卸荷槽与压油腔相通。

而封闭容积增大时,通过左侧的卸荷槽与吸油腔相通,两卸荷槽之间的距离确保在任何时候都不使吸、排油相通。

图3齿轮泵的困油卸荷槽图1.3.2径向不平衡力齿轮泵工作时,在齿轮和轴承上承受径向液压力的作用。

如图所示,泵的右侧为吸油腔,左侧为压油腔。

在压油腔内有液压力作用于齿轮上,沿着齿顶的泄漏油,具有大小不等的压力,就是齿轮和轴承受到的径向不平衡力。

液压力越高,这个不平衡力就越大,其结果不仅加速了轴承的磨损,降低了轴承的寿命,甚至使轴变形。

CBD齿轮泵采用缩小压油腔,以减少压力对齿顶部分的作用面积来减小径向不平衡力,所以泵的压油口孔径比吸油口孔径要小[3]。

1.4齿轮泵的流量计算外啮合齿轮泵的排量可近似看作是两个啮合齿轮的齿槽容积之和。

若假设齿槽容积等于轮齿体积,则当齿轮齿数为z 、模数为m 、节圆直径为d (其值等于m*z )、有效齿高为h (其值等于2m )、齿宽为b 时齿轮泵的排量近似值为:V= b m 2dhb 2ππ= (1)实际上,齿槽容积比轮齿体积稍大一些,并且齿数越小差值越大,因此需要用(2)来代替式(1)中的 值(齿数少时,取大值),以补偿误差[4]。

齿轮泵的排量为:V=(6.66~7)b zm 2 (2)由此得齿轮泵的输出流量为:q=(6.66~7)v 2bn zm η实际上,由于齿轮泵在工作过程中啮合点沿啮合线移动,使其工作油腔的容积变化率是不均匀的。

因此,齿轮泵的瞬时流量是脉动的。

流量脉动会直接影响到系统工作的平稳性,引起压力脉动,是管路系统产生振动和噪声。

如果脉动频率与系统的固有频率一致,还将引起共振,加剧振动和噪声。

若用q 和q 表示最大、最小瞬时流量,q 表示平均流量, 则流量脉动率σ可用下式表示:qq -q minmax =σσ是衡量容积式泵流量品质的一个重要指标。

在容积式泵中,齿轮泵的流量脉动最大,并且齿数愈小,脉动率愈大。

这是外啮合齿轮泵的一个缺点。

所以,齿轮泵一般用于对工作平稳性要求不高的场合,要求平稳性高的高精度机械不宜采用齿轮泵。

2齿轮油泵各组成零件的选材分析2.1材料的选择原则2.1.1材料的力学性能材料性能应满足零件的工作需求,尽量使零件经久耐用,安全可靠。

为此,必须根据零件的功用、受力状况、工作环境等,分析零件失效的形式与原因来确定材料抵抗失效应力具备的重要性能,根据主要性能来选择材料。

2.1.2材料的工艺性材料工艺性指的的是零件在制作过程中,材料适应冷、热加工工的性能包括:铸造性--锻造性--焊接性--切削加工性--热处理[5]工艺性。

2.1.3材料的经济性在满足使用性能要求的前提下,应尽量采用便宜的材料,把零件的总成本降低到最低,以获得最大的经济利益。

2.2材料的选择方法2.2.1以综合力学性能为主时的选材在机器制造业中,相当的机械零件,如轴类,杆类。

工作时受到不同程度的载荷和工作环境的制约,要求零件具有较高的强度和良好的塑性。

因此根据零件的受力情况的大小,选用中碳钢或者合金钢材料(如45号钢、40Cr钢等),并进行正火或者调质处理满足使用需求。

零件受力越大,零件选用的材料的综合力学性能也应越高。

2.2.2以疲劳强度为主时的选材交变载荷作用下的零件容易出现疲劳破坏,同时应力集中也是导致零件疲劳破坏的重要零件,如发动机的曲轴、轴承、齿轮等零件,应选用疲劳强度高的材料制作,并合理设计结构形状,制定正确的加工工艺来减少应力集中。

2.2.3以磨损为主时的选材在工作条件下,磨损较大,受力小的零件,如各种量具,钻套等,选用高碳钢或者高碳合金钢,进行淬火,低温回火来获得高硬度的回火马氏体组织,满足耐磨需求,同时承受磨损和交变应力的零件,应选合适表面淬火、渗碳或者氮化后的钢材进行热处理。

表1钢材料分类名称牌号应用举例说明碳素结构钢Q215AB金属结构件、拉杆、套圈、铆钉、短轴、心轴、凸轮、垫圈,渗碳零件及焊接件等。

“Q”为碳素结构钢屈服点“屈”字的首位拼音字数,后面的数字表示屈服点数值,如Q235A表示碳素结构钢屈服点为235Mpa。

屈服点是表征材料受力后改变与未改变原有力学性能的临界点。

Q235ABCD金属结构件,心部强度要求不高的渗碳零件,吊钩、拉杆、套圈、汽缸、齿轮、螺栓、螺母、连杆、轮轴、偰、盖及焊接件。

Q275轴、刹车杆、螺栓、螺母、连杆、齿轮以及其他强度较高的零件。

优质碳素结构钢08F102030354045可塑性好的零件,如管子、垫片、渗碳件、、拉杆、卡头、紧固件、冲模锻件、轴套、钩、螺钉、连接器、连杆、横梁、摇杆、键、销、螺栓齿轮、齿条、凸轮、曲柄轴齿轮、联轴器、衬套、轮轴、偏心轮、轮圈、弹簧等。

牌号中的两位数字表示平均含碳量,45号钢即表示平均含碳量为0.45%,平均含碳量≤0.25%的为低碳钢;平均含碳量在0.25%~0.6%之间的为中碳钢;含碳量质量分数大于0.6%的为高碳钢;在牌号后面加符号“F”表示沸腾钢。

50 6030Mn 40Mn 50Mn 螺栓、杠杆、制动板、用于承受疲劳载荷零件:轴、曲轴、万向联轴器、用于高负荷下耐磨的热处理零件,如齿轮、发条等。

锰的质量分数较高的钢,须加注化学元素符号“Mn”。

合金结构钢铬钢15Cr20 Cr30 Cr40 Cr渗碳齿轮、凸轮、活塞销、离合器、较重要的渗碳零件的重要的调质零件(如轮轴、齿轮、螺栓)较重要的调质零件(如齿轮、进气阀、轴、)强度及耐磨性高的轴、齿轮、螺栓等。
