第二讲_位移传感器分析
位移传感器的工作原理
位移传感器的工作原理位移传感器是一种用于测量物体位置或位移的设备。
它们在许多工业和科学应用中起着重要的作用，例如机械工程、自动化控制、航空航天等领域。
本文将详细介绍位移传感器的工作原理及其相关技术。
一、位移传感器的工作原理位移传感器的工作原理基于不同的物理效应，常见的工作原理包括电阻式、电容式、感应式、光电式等。
1. 电阻式位移传感器电阻式位移传感器利用物体位移引起的电阻变化来测量位移。
一种常见的电阻式位移传感器是电阻刻度尺。
它由一条导电材料制成，材料的电阻随着位移的变化而变化。
通过测量电阻的变化，可以确定物体的位移。
2. 电容式位移传感器电容式位移传感器利用物体位移引起的电容变化来测量位移。
一种常见的电容式位移传感器是平行板电容传感器。
它由两个平行金属板组成，当物体位移时，金属板之间的电容会发生变化。
通过测量电容的变化，可以确定物体的位移。
3. 感应式位移传感器感应式位移传感器利用物体位移引起的感应电流或感应电压来测量位移。
一种常见的感应式位移传感器是磁致伸缩位移传感器。
它由一个磁致伸缩杆和一个线圈组成，当物体位移时，磁致伸缩杆的长度会发生变化，从而改变线圈中感应的电压或电流。
通过测量电压或电流的变化，可以确定物体的位移。
4. 光电式位移传感器光电式位移传感器利用物体位移引起的光强度变化来测量位移。
一种常见的光电式位移传感器是光电编码器。
它由一个光源和一个光敏元件组成，当物体位移时，光源照射到光敏元件上的光强度会发生变化。
通过测量光强度的变化，可以确定物体的位移。
二、位移传感器的应用领域位移传感器广泛应用于各个领域，以下列举几个常见的应用领域：1. 机械工程位移传感器在机械工程中用于测量机械零件的位移，例如测量机械臂的位置、测量机床的工作台位移等。
2. 自动化控制位移传感器在自动化控制系统中用于测量物体的位移，例如测量机器人的位置、测量液位的变化等。
3. 航空航天位移传感器在航空航天领域中用于测量飞机、火箭等飞行器的位移，例如测量飞机翼展的变化、测量火箭发动机喷口的位移等。
第二讲_位移传感器
其形式有直滑式和旋转式， 旋转式有单圈和多圈两种。 电刷由
触头、 臂、 导向及轴承等装置组成； 触头常用银、 铂铱、 铂 铑等金属； 电刷臂用磷青铜等弹性较好的材料； 骨架常用陶瓷、
酚醛树脂及工程塑料等绝缘材料。 电阻元件有线绕电阻、 薄膜
电阻、 导电塑料电阻、 导电玻璃釉电阻等。
10
图3-2 （a） 直滑式； (b) 单圈旋转式； (c) 多圈旋转式
线圈绕于绝缘骨架上，滑动触点(电刷)在移动过程中, 从一匝滑到另一匝时，电阻值随位移发生变化。
b x
R
a
b
c
l R A
7
•
电阻体是由电阻系数很高的极细均匀导线， 按照一定的规律整齐地绕在一个绝缘的骨架上 制成的。在它与电刷相接触的部分，将导线表 面的绝缘去掉，然后加以抛光，形成一个电刷 可在其上滑动的接触道。电刷通常是由具有弹 性的金属薄片或金属丝制成，其末端弯曲成弧 形，利用电刷与电阻本身的弹性变形产生的弹 性力，使电刷与电阻元件有一定的接触压力， 以使两者在相对滑动过程中保持可靠的接触和 导电。电位器常用的电阻丝材料为铜镍合金 （铜60％、镍40％），电刷为磷青铜，骨架为 陶瓷酚醛树脂等。
13
1、线绕电位器的结构
14
15
2、线绕电位器的输出特性
（1）空载下
U0 Usc R R0 U0 Usc L L0
电阻灵敏度 KR
R R0 L L0
L L0
线性电位器
电压灵敏度 K V U sc U 0
16
（2）负载下
RL R U 0 Ux ( R 0 R)Ux RL R
22
2） 金属膜电位器 金属膜电位器由合金、 金属或金属氧化物等材料通过真空
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业、机械、汽车等领域。
本文将详细介绍位移传感器的工作原理，包括传感器的类型、工作原理及其应用。
二、传感器类型位移传感器根据测量原理的不同可分为多种类型，常见的有电阻式、电容式、电感式和光电式传感器。
1. 电阻式传感器：利用电阻值的变化来测量位移，常见的有电位器和应变片传感器。
电位器传感器通过测量电阻器的滑动片位置来确定位移大小，而应变片传感器则是通过测量应变片的形变来计算位移。
2. 电容式传感器：利用电容值的变化来测量位移，常见的有平行板电容传感器和微型电容传感器。
平行板电容传感器通过测量电容板之间的距离变化来计算位移，而微型电容传感器则是通过测量电容器的电容值变化来确定位移。
3. 电感式传感器：利用电感值的变化来测量位移，常见的有线圈式电感传感器和变压器式电感传感器。
线圈式电感传感器通过测量线圈的感应电动势来计算位移，而变压器式电感传感器则是通过测量变压器的感应电动势变化来确定位移。
4. 光电式传感器：利用光电效应来测量位移，常见的有光电编码器和激光位移传感器。
光电编码器通过测量光电传感器接收到的光信号来计算位移，而激光位移传感器则是通过测量激光束的反射位置来确定位移。
三、传感器工作原理不同类型的位移传感器具有不同的工作原理，下面将分别介绍几种常见的传感器工作原理。
1. 电阻式传感器工作原理：电位器传感器的工作原理是利用滑动片与电阻器之间的接触面积的变化来改变电阻值，从而测量位移。
应变片传感器的工作原理是利用应变片的形变来改变电阻值，从而测量位移。
2. 电容式传感器工作原理：平行板电容传感器的工作原理是利用电容板之间的距离变化来改变电容值，从而测量位移。
微型电容传感器的工作原理是利用电容器的电容值变化来测量位移。
3. 电感式传感器工作原理：线圈式电感传感器的工作原理是利用线圈感应电动势的变化来测量位移。
变压器式电感传感器的工作原理是利用变压器的感应电动势变化来测量位移。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或者运动的设备，广泛应用于工业自动化、机器人技术、汽车工程等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于不同的物理效应，常见的工作原理包括电阻式、电感式、电容式和光电式等。
1. 电阻式位移传感器电阻式位移传感器利用电阻值随位移变化的特性进行测量。
常见的电阻式位移传感器包括电位器和应变片传感器。
（1）电位器：电位器是由一条电阻丝和一个滑动触点组成的。
当物体位移时，滑动触点会沿着电阻丝挪移，导致电阻值的变化。
通过测量电阻值的变化，可以确定物体的位移。
（2）应变片传感器：应变片传感器是将应变片粘贴在被测物体上，当物体受到外力作用时，应变片会发生形变，导致电阻值的变化。
通过测量电阻值的变化，可以确定物体的位移。
2. 电感式位移传感器电感式位移传感器利用线圈中感应电动势随位移变化的特性进行测量。
常见的电感式位移传感器包括差动变压器和感应式位移传感器。
（1）差动变压器：差动变压器由两个线圈组成，一个是主线圈，一个是副线圈。
当物体位移时，主线圈和副线圈之间的磁耦合会发生变化，导致感应电动势的变化。
通过测量感应电动势的变化，可以确定物体的位移。
（2）感应式位移传感器：感应式位移传感器由线圈和铁芯组成。
当物体位移时，铁芯的位置会发生变化，导致线圈中感应电动势的变化。
通过测量感应电动势的变化，可以确定物体的位移。
3. 电容式位移传感器电容式位移传感器利用电容值随位移变化的特性进行测量。
常见的电容式位移传感器包括平行板电容传感器和共振电容传感器。
（1）平行板电容传感器：平行板电容传感器由两个平行的金属板组成，当物体位移时，两个金属板之间的距离会发生变化，导致电容值的变化。
通过测量电容值的变化，可以确定物体的位移。
（2）共振电容传感器：共振电容传感器由电容和电感组成。
当物体位移时，电容和电感之间的谐振频率会发生变化，导致电容值的变化。
位移传感器的工作原理 (2)
位移传感器的工作原理位移传感器是一种用于测量物体位移的装置。
它通过将物体的位移转换为电信号来实现测量。
位移传感器在许多领域中都有广泛的应用，例如工业自动化、机械加工、医疗设备等。
位移传感器的工作原理基于不同的物理原理，常见的几种工作原理包括电阻式、电容式、电感式和光电式。
电阻式位移传感器是最常见的一种类型。
它利用电阻的变化来测量物体的位移。
普通情况下，电阻式位移传感器由一个固定电阻和一个活动电阻组成。
活动电阻的位置随着物体的位移而改变，从而导致电阻值的变化。
通过测量电阻值的变化，可以确定物体的位移。
电容式位移传感器利用电容的变化来测量物体的位移。
它通常由两个平行的电容板组成，当物体位移时，电容板之间的距离也会发生变化，从而导致电容值的变化。
通过测量电容值的变化，可以确定物体的位移。
电感式位移传感器利用电感的变化来测量物体的位移。
它通常由一个线圈和一个铁芯组成。
当物体位移时，铁芯的位置相对于线圈也会发生变化，从而导致电感值的变化。
通过测量电感值的变化，可以确定物体的位移。
光电式位移传感器利用光的变化来测量物体的位移。
它通常由一个发光二极管和一个光敏电阻组成。
当物体位移时，发光二极管照射到光敏电阻上的光强度会发生变化，从而导致电阻值的变化。
通过测量电阻值的变化，可以确定物体的位移。
除了上述几种常见的工作原理外，还有其他一些特殊的工作原理，如压电式、磁电式、超声波式等。
不同的工作原理适合于不同的应用场景，选择合适的工作原理可以提高位移传感器的测量精度和稳定性。
位移传感器的性能指标包括测量范围、灵敏度、分辨率、线性度、重复性和稳定性等。
测量范围是指位移传感器能够测量的最大位移值，灵敏度是指位移传感器输出信号与输入位移之间的关系，分辨率是指位移传感器能够分辨的最小位移值，线性度是指位移传感器输出信号与输入位移之间的线性关系，重复性是指位移传感器在相同位移条件下重复测量的一致性，稳定性是指位移传感器在长期使用过程中输出信号的稳定性。

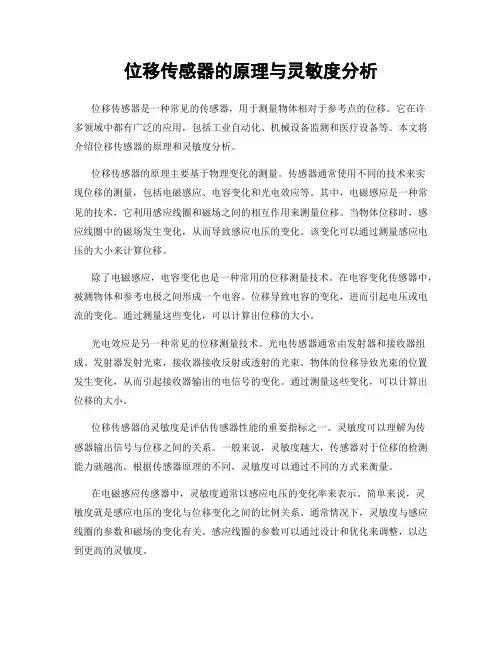

位移传感器的原理与灵敏度分析
位移传感器的原理与灵敏度分析位移传感器是一种常见的传感器，用于测量物体相对于参考点的位移。
它在许多领域中都有广泛的应用，包括工业自动化、机械设备监测和医疗设备等。
本文将介绍位移传感器的原理和灵敏度分析。
位移传感器的原理主要基于物理变化的测量。
传感器通常使用不同的技术来实现位移的测量，包括电磁感应、电容变化和光电效应等。
其中，电磁感应是一种常见的技术，它利用感应线圈和磁场之间的相互作用来测量位移。
当物体位移时，感应线圈中的磁场发生变化，从而导致感应电压的变化。
该变化可以通过测量感应电压的大小来计算位移。
除了电磁感应，电容变化也是一种常用的位移测量技术。
在电容变化传感器中，被测物体和参考电极之间形成一个电容。
位移导致电容的变化，进而引起电压或电流的变化。
通过测量这些变化，可以计算出位移的大小。
光电效应是另一种常见的位移测量技术。
光电传感器通常由发射器和接收器组成。
发射器发射光束，接收器接收反射或透射的光束。
物体的位移导致光束的位置发生变化，从而引起接收器输出的电信号的变化。
通过测量这些变化，可以计算出位移的大小。
位移传感器的灵敏度是评估传感器性能的重要指标之一。
灵敏度可以理解为传感器输出信号与位移之间的关系。
一般来说，灵敏度越大，传感器对于位移的检测能力就越高。
根据传感器原理的不同，灵敏度可以通过不同的方式来衡量。
在电磁感应传感器中，灵敏度通常以感应电压的变化率来表示。
简单来说，灵敏度就是感应电压的变化与位移变化之间的比例关系。
通常情况下，灵敏度与感应线圈的参数和磁场的变化有关。
感应线圈的参数可以通过设计和优化来调整，以达到更高的灵敏度。
在电容变化传感器中，灵敏度可以通过电容的变化率来衡量。
与电磁感应传感器类似，灵敏度就是电容的变化与位移变化之间的比例关系。
通过调整电容的参数和测量电容的变化，可以提高传感器的灵敏度。
在光电传感器中，灵敏度通常以输出信号的变化率来表示。
与电磁感应和电容变化传感器类似，灵敏度就是输出信号的变化与位移变化之间的比例关系。
位移传感器的原理和应用
位移传感器的原理和应用
一、原理
1.接触式位移传感器原理：
接触式位移传感器通过机械接触的方式测量物体的位移。
常见的接触式位移传感器有滑动变阻器、电容变阻器、电感变阻器等。
这类传感器通过物体位移引起电阻、电容、电感元件的变化，从而测量位移。
2.非接触式位移传感器原理：
非接触式位移传感器通过无需物理接触的方式测量物体的位移。
常见的非接触式位移传感器有光电编码器、激光位移传感器、电磁感应位移传感器等。
这类传感器利用光学、电磁或其他无线技术测量位移。
二、应用
1.汽车工业：
在汽车制造中，位移传感器被广泛应用于测量车辆悬挂、翘曲、变形等情况，以提高车辆的安全性和驾驶舒适度。
例如，车辆的悬架系统中使用位移传感器测量悬挂裙的位移来调节车身的高度。
2.机械设备：
在机械制造过程中，位移传感器被广泛应用于测量机械元件的位移和变形，以确保机械设备的正常运行和精度。
例如，机床加工过程中使用位移传感器来实时监测工件位置，以确保加工质量。
3.工业自动化：
4.航空航天：
5.医疗领域：
总结：
位移传感器通过测量物体的位移，提供了在许多领域中实时定位、控
制和监测的重要数据。
无论是接触式还是非接触式，这些传感器都在汽车、机械设备、工业自动化、航空航天和医疗等领域发挥着重要的作用。
位移
传感器的发展不断推动着现代科技和工程的进步。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或位移的设备，广泛应用于工业自动化、机械制造、航空航天等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于不同的物理原理，常见的包括电阻、电容、电感、光学、超声波等。
1. 电阻位移传感器电阻位移传感器利用电阻值的变化来测量位移。
常见的电阻位移传感器包括电阻式位移传感器和电位器。
电阻式位移传感器通过测量电阻值的变化来确定位移大小。
电位器则利用滑动触点在固定电阻器上的位置变化来测量位移。
2. 电容位移传感器电容位移传感器利用电容值的变化来测量位移。
它由两个电极组成，当位移发生时，电极之间的电容值会发生变化，通过测量电容值的变化来确定位移大小。
3. 电感位移传感器电感位移传感器利用电感值的变化来测量位移。
当位移发生时，线圈中的电感值会发生变化，通过测量电感值的变化来确定位移大小。
4. 光学位移传感器光学位移传感器利用光的原理来测量位移。
它通过发射一束光束，并通过接收器接收反射回来的光来确定位移大小。
5. 超声波位移传感器超声波位移传感器利用超声波的原理来测量位移。
它通过发射超声波并接收回波来确定位移大小。
三、应用领域位移传感器在各个领域都有广泛的应用。
1. 工业自动化位移传感器在工业自动化中用于测量机器人的位置、物体的位移等。
它可以帮助机器人实现精确的定位和控制，提高生产效率。
2. 机械制造位移传感器在机械制造中用于测量机械设备的位移、位置等。
它可以帮助监测机械设备的运行状态，及时发现故障并采取相应的措施。
3. 航空航天位移传感器在航空航天领域用于测量飞机、火箭等的位置和姿态。
它可以帮助飞行员或航天员实时监测飞行器的状态，确保飞行安全。
4. 汽车制造位移传感器在汽车制造中用于测量汽车零部件的位移和位置。
它可以帮助汽车制造商监测汽车的运行状态，改善车辆性能。
5. 医疗设备位移传感器在医疗设备中用于测量患者的位移和位置。
第二讲_位移传感器汇总
1. 线绕电位器
线绕电位器电阻元件由康铜丝、铂铱合金及卡玛丝等电阻
丝绕制， 因而能承受较高的温度， 常被制成功率型电位器， 其额定功率范围一般为0.25～50 W， 阻值范围为100 Ω ～100 kΩ 。 线绕电位器的突出优点是结构简单， 使用方便； 缺点是 分辨率低， 这是由于电阻丝是一匝一匝地绕在骨架上的， 当接 触电刷从这一匝移到另一匝时， 阻值的变化呈阶梯式。
线圈绕于绝缘骨架上，滑动触点(电刷)在移动过程中, 从一匝滑到另一匝时，电阻值随位移发生变化。
b x
R
a
b
c
l R A
7
•
电阻体是由电阻系数很高的极细均匀导线， 按照一定的规律整齐地绕在一个绝缘的骨架上 制成的。在它与电刷相接触的部分，将导线表 面的绝缘去掉，然后加以抛光，形成一个电刷 可在其上滑动的接触道。电刷通常是由具有弹 性的金属薄片或金属丝制成，其末端弯曲成弧 形，利用电刷与电阻本身的弹性变形产生的弹 性力，使电刷与电阻元件有一定的接触压力， 以使两者在相对滑动过程中保持可靠的接触和 导电。电位器常用的电阻丝材料为铜镍合金 （铜60％、镍40％），电刷为磷青铜，骨架为 陶瓷酚醛树脂等。
RL R Ux U0 2 RLR 0 RR 0 R
R 令 K 分压系数 R0 KU 0 Ux 1 K (1 K )
R0 负载系数 RL
Ux Usc
R Usc U 0 KU 0 R0
Usc K ,Usc R,Usc 17 L
R 分压系数 令 K R0 KU 0 Ux 1 K (1 K )
精度不够高， 动态响应较差，仅适于测量变化较缓慢的量， 常 用作位置信号发生器。 图3-1(a)和(b)分别为直线位移和角位移传 感器的外形图。
位移传感器的原理及应用
位移传感器的原理及应用电容位移传感器是利用电容量的变化来测量位移的。
它由两个带电板构成，当有物体靠近或远离电容传感器时，电容量会发生变化，因此可以通过测量电容量的变化来得知物体的位移。
电阻位移传感器是利用电阻变化来测量位移的。
它由一个可变电阻组成，当物体的位移改变时，电阻值也会发生变化，通过测量电阻值的变化，就可以得到物体的位移信息。
电感位移传感器是利用电感变化来测量位移的。
它由一个线圈组成，当有物体靠近或远离线圈时，线圈的电感值会发生变化，通过测量电感值的变化，就可以得到物体的位移信息。
霍尔效应位移传感器是利用霍尔效应来测量位移的。
它由霍尔元件和磁场源组成，当有物体靠近或远离霍尔元件时，磁场强度会发生变化，从而产生霍尔电压，通过测量霍尔电压的变化，就可以得到物体的位移信息。
1.机械工业：位移传感器可以用于测量机械设备中一些部件的位移，从而实现对机械设备的精确控制和监测。
2.汽车工业：位移传感器可以用于测量汽车的悬挂系统和刹车系统等部件的位移，从而实现对汽车行驶的安全性和稳定性的控制。
3.建筑工程：位移传感器可以用于测量建筑物的变形和位移，从而实现对建筑物结构的监测和安全性的评估。
4.医疗设备：位移传感器可以用于测量医疗设备中一些部件的位移，从而实现对医疗设备的控制和监测，提高医疗设备的精确度和可靠性。
5.航空航天：位移传感器可以用于测量飞机和航天器中一些部件的位移，从而实现对飞行器的控制和监测，提高飞行器的飞行安全性和稳定性。
6.环境监测：位移传感器可以用于测量地壳变形和地震等地质灾害的位移，从而实现对地质灾害的监测和预警。
总之，位移传感器能够准确测量物体的位移，并将其转换为电信号，广泛应用于各个领域的控制和监测中，提高了设备和系统的精确性和安全性。
《位移传感器》课件2
磁致伸缩位移传感器具有较快的响应 速度，能够实时监测物体的位移变化 。
磁致伸缩位移传感器的优缺点
• 可靠性高：磁致伸缩位移传感器具有较高的可靠性，能够 在恶劣环境下稳定工作。
磁致伸缩位移传感器的优缺点
STEP 03
对振动敏感
STEP 02
磁致伸缩位移传感器容易 受到振动的影响，需要采 取相应的减震措施。
根据测量精度要求选择高精度或 一般精度的位移传感器，以满足 实际测量误差的要求。
环境因素考虑
考虑工作环境对位移传感器的影 响，如温度、湿度、振动等，选 择适合恶劣环境的传感器型号。
位移传感器的安装与调试
安装位置确定
根据测量需求确定传感器的安装 位置，确保传感器能够准确测量 目标物体的位移变化。
注意事项
位移传感器广泛应用于各种领域，如机械、电子、航空航天、汽车、医疗等，是实现自 动化控制和检测的关键元件之一。
位移传感器的分类
电容式位移传感器
利用电容器原理，通过测量电容量的变化来检测 位移量。具有精度高、响应速度快、稳定性好等 优点，但易受环境温度和湿度的影响。
光学位移传感器
利用光学原理，通过测量光束的偏移或光强的变 化来检测位移量。具有精度高、抗干扰能力强、 可靠性高等优点，但成本较高且对环境要求较高 。
详细描述
超声波位移传感器利用超声波的传播特性，通过测量超声波在空气中传播的时间或相位差来推算出被 测物体的位移量。具体来说，传感器发出超声波，当遇到被测物体后反射回来，通过测量超声波的传 播时间和相位差，可以计算出被测物体的位移量。
Part
03
位移传感器的优缺点
电容式位移传感器的优缺点
高精度测量
位移传感器的应用领域
位移传感器工作原理
位移传感器工作原理1. 引言位移传感器是一种广泛应用于工业领域的传感器，用于测量物体在空间中的位置变化。
它能够将物体的位移转化为电信号，从而实现对物体位移的精确测量。
本文将介绍位移传感器的工作原理以及常见的类型和应用。
2. 工作原理位移传感器的工作原理基于测量物体相对于参考点的位移或移动距离。
常见的位移传感器工作原理包括电阻式、电感式和光电式等。
2.1 电阻式位移传感器电阻式位移传感器是最常见的一种类型。
它通过测量物体位移时引起的电阻值变化来实现测量。
传感器由一个导电材料形成的电阻元件组成，通常是一条细长的导线。
当物体移动时，它会接触到导线上的电阻元件，改变导电材料的电阻值。
传感器测量这些电阻值的变化，并将其转化为输入电信号，进而实现位移测量。
2.2 电感式位移传感器电感式位移传感器利用物体位移时引起的电感值变化来进行测量。
它由一个线圈和一个心脏型铁芯组成。
当物体靠近或远离线圈时，线圈中的电感值会发生变化。
传感器检测并测量这些电感值的变化，并将其转化为位移信号。
2.3 光电式位移传感器光电式位移传感器是一种基于光学原理的传感器。
它使用光的传播特性来测量物体的位移。
传感器由一个发光二极管和一个接收器（如光敏电阻或光敏二极管）组成。
发光二极管发出光束，当物体位移时，光束会射到接收器上。
传感器测量接收到的光强度变化，并将其转化为位移信号。
3. 常见类型除了上述提到的电阻式、电感式和光电式位移传感器，还有一些其他常见的类型。
3.1 压电式位移传感器压电式位移传感器是一种利用压电效应进行测量的传感器。
当施加压力或力矩到压电器件上时，会产生电荷累积或电场变化，从而使得输出电信号与位移相关。
3.2 超声波位移传感器超声波位移传感器使用声波波束的传输和接收来测量物体的位移。
它通常由一个发射器和一个接收器组成。
发射器发出的声波波束射到物体上，并被接收器接收。
传感器测量声波的传播时间并计算出物体的位移。
4. 应用领域位移传感器在工业领域有着广泛的应用。
位移传感器
一文读懂位移传感器人们以经典电磁学为理论基础,把不便于定量检测和处理的位移、位置、液位、尺寸、流量、速度、振动等物理量转换为易于定量检测、便于作信息传输与处理的电学量。
这就是在生产生活中被广泛应用的位移传感器。
位移传感器位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。
位移是和物体的位置在运动过程中移动有关的量，位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。
位移传感器的分类及原理按工作原理分：电位器式位移传感器它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是：结构简单，输出信号大，使用方便，价格低廉。
磁致伸缩位移传感器磁致伸缩位移传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的。
是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。
位移传感器的原理及分类解析
位移传感器的原理及分类解析1.电阻位移传感器：使用电阻元件的电阻值随位移改变的原理进行测量。
常见的类型有电位器和应变片。
2.容抗位移传感器：使用电容器的电容值随位移改变的原理进行测量。
常见的类型有平行板电容器和微妙电容器。
3.磁敏位移传感器：利用磁敏材料的磁场强度随位移改变的原理进行测量。
常见的类型有霍尔效应传感器和磁电阻传感器。
4.光电位移传感器：利用光电二极管或光敏电阻的光强随位移改变的原理进行测量。
常见的类型有光电编码器和光栅尺。
5.超声波位移传感器：利用超声波传感器发射和接收超声波的时间差来计算位移。
常见的类型有超声波测距模块和超声波回波测距传感器。
6.激光位移传感器：利用激光束照射到目标物体上后反射回来的光的位移来计算位移。
常见的类型有激光测距仪和激光位移传感器。
1.绝对位移传感器：能够直接测量物体的绝对位置或位移，不需要进行参考点或起始位置的校准。
例如，线性位移传感器和角度传感器。
2.相对位移传感器：只能测量物体相对于初始位置的位移，需要进行参考点或起始位置的校准。
例如，编码器和增量式位移传感器。
3.接触式位移传感器：需要物体与传感器之间有直接接触才能进行测量。
例如，机械式测微计和针尖感应式传感器。
4.非接触式位移传感器：无需与物体直接接触，可以通过传感器与物体之间的电磁、光学或声波信号进行测量。
例如，光电位移传感器和激光位移传感器。
5.数字式位移传感器：输出信号为数字信号，通常采用数字接口进行数据传输和处理。
例如，数字式光电编码器和数字式线性位移传感器。
6.模拟式位移传感器：输出信号为模拟信号，通常采用电压或电流形式进行传输。
例如，电位器和应变片。
位移传感器的工作原理
位移传感器的工作原理1. 引言位移传感器是一种广泛应用于工业自动化领域的传感器，用于测量物体的位置或位移。
本文将详细介绍位移传感器的工作原理及其应用。
2. 工作原理位移传感器的工作原理基于不同的物理原理，常见的包括电阻式、电容式、磁性、光电等。
2.1 电阻式位移传感器电阻式位移传感器利用电阻值的变化来测量位移。
常见的电阻式位移传感器有电位器和应变片传感器。
电位器是一种由导电材料制成的电阻器，当物体位移时，电位器的滑动触点会改变电阻值。
应变片传感器则是通过材料的应变来改变电阻值，从而测量位移。
2.2 电容式位移传感器电容式位移传感器利用电容值的变化来测量位移。
它由两个电极组成，当物体位移时，电极之间的电容值会发生变化。
常见的电容式位移传感器有平行板电容器和微型电容传感器。
2.3 磁性位移传感器磁性位移传感器利用磁场的变化来测量位移。
它通常由磁性材料和磁场传感器组成。
当物体位移时，磁性材料的磁场会发生变化，通过磁场传感器可以测量位移。
2.4 光电位移传感器光电位移传感器利用光学原理来测量位移。
它通常由光源、光电二极管和光敏电阻器组成。
当物体位移时，光敏电阻器接收到的光强会发生变化，通过测量光敏电阻器的电阻值可以得到位移值。
3. 应用领域位移传感器在工业自动化领域有着广泛的应用。
3.1 机械制造位移传感器可以用于测量机械零件的位置和位移，用于控制机械加工过程中的精度和稳定性。
例如，在数控机床中，位移传感器可以用于测量工件和刀具的相对位置，从而实现精确的切削加工。
3.2 汽车工业位移传感器在汽车工业中起着重要作用。
它可以用于测量汽车发动机的活塞位移、转向系统的转角、车身的倾斜角度等。
这些数据对于汽车的性能和安全性至关重要。
3.3 建筑工程位移传感器可以用于测量建筑物的变形和沉降。
在大型建筑物或桥梁工程中，位移传感器可以实时监测结构的变形情况，及时发现并修复潜在的安全隐患。
3.4 机器人技术位移传感器在机器人技术中起着重要作用。
位移传感器的原理和应用
位移传感器的原理和应用1. 引言位移传感器是一种能够测量物体位置变化的装置。
它通过测量物体相对于参考点的位置改变，将这个变化转化为可读取的电信号或数字信号。
位移传感器广泛应用于各个领域，包括制造业、机械工程、汽车工业、航天航空等。
本文将介绍位移传感器的原理和应用。
2. 位移传感器的原理位移传感器的工作原理根据不同的传感器类型而有所差异，常见的位移传感器类型包括电容传感器、电感传感器、光电传感器、压电传感器等。
以下是几种常见的位移传感器原理的介绍：2.1 电容传感器电容传感器通过测量电容的变化来确定物体位移。
当物体与电容传感器之间的距离改变时，电容值也会发生变化。
电容传感器常用于测量非接触位移，并提供高精度的测量结果。
2.2 电感传感器电感传感器利用物体与传感器之间的电感值变化来测量位移。
当物体接近传感器时，电感值会发生变化。
电感传感器常用于非金属物体的位移测量。
2.3 光电传感器光电传感器使用光电效应来测量位移。
光电传感器将光源和光接收器组合在一起，通过测量光线的强度和位置变化来确定位移量。
光电传感器通常用于非接触位移测量。
2.4 压电传感器压电传感器通过将物体与传感器之间施加压力来测量位移。
压电传感器的工作原理基于压电效应，即物质在受到力的作用时会产生电荷。
压电传感器常用于测量微小的位移量。
3. 位移传感器的应用位移传感器广泛应用于各个行业，以下是一些常见的应用领域：3.1 制造业在制造业中，位移传感器用于监测和控制机器人和自动化系统的运动。
它可测量物体在生产过程中的位移和变形，通过反馈控制系统实现精确的运动控制。
3.2 机械工程在机械工程中，位移传感器被广泛用于测量机械系统的运动和位置。
它们可以用于测量线性位移、角位移、振动等参数，帮助工程师设计和优化机械系统。
3.3 汽车工业在汽车工业领域，位移传感器用于测量汽车各个部件的位移和变形。
它们可以用于测量悬挂系统、转向系统、刹车系统等部件的位移，以确保汽车行驶的安全性和稳定性。
《位移传感器》课件2
感应式位移传感器
2
运动时的电阻变化
接触式位移传感器之一，由于感应精度
高，可用于非常精密的测量
3
光电式位移传感器
接触式位移传感器之一，通过红外线或
超声波位移传感器
4
激光进行测量，精度高。
接触式位移传感器之一，用于测量物体 表面与传感器之间的距离，精度略低。
激光位移传感器
非接触式位移传感器之一，适 用于测量机械和流体系统的位 移和位置
摄像头位移传感器
非接触式位移传感器之一，可 用于模拟量和数字量的测量
电容式位移传感器
非接触式位移传感器之一，由 于缺乏传感器保护，易受到液 体和气体环境的干扰而精度低。
位移传感器工作原理
为了更好地理解位移传感器如何运作，本节将详细介绍它们工作的原理。
电阻式位移传感器的原理
由于电阻力的变化，电阻式位移传感器用于检测物 体位移和材料变形
位移传感器发展趋势
位移传感器部分未来的发展方向是提高精度、缩小体积，以及降低价格。
1
精度提高
制造商在提高精度方面正在不断努力，以便更好地让其应用到一些更加精确的要求中
2
体积缩小
如果位移传感器体积更小，将很容易将它们嵌入到电子装置中，并更好地适应更多应 用情形。
3
价格下降
位移传感器市场在与许多厂商的竞争中下降，预测将在不久的将来进一步下降。
非接触式位移传感器的原理
非接触式位移传感器通过测量或感应电磁波信号来 确定其与测量对象的距离或位置
位移传感器性能指标
有几个关键参数衡量位移传感器的性能。本节将介绍它们的每个性能参数和用途。
1 应力应变关系
这个参数反映器件在特定环境下的压力承受 能力。
位移传感器的原理及应用
位移传感器的原理及应用位移传感器（Displacement Sensor）是一种可以测量物体位置或位置改变的装置。
它通过将位置信息转换为电信号来实现对位移的测量。
位移传感器具有许多运用领域，包括工业自动化、机械工程、机器人技术等。
本文将详细介绍位移传感器的原理及应用。
1.电阻位移传感器：电阻位移传感器利用电阻值随物体位移的变化来测量位移。
其基本原理是通过测量电阻值变化来确定物体位置。
常见的电阻位移传感器包括电阻条、压阻传感器等。
2.容差位移传感器：容差位移传感器也称为电容式位移传感器。
它通过测量电容值的变化来检测物体位置。
容差位移传感器通常由两个电极组成，当物体靠近或远离电极时，电容值会发生变化。
3.光学位移传感器：光学位移传感器利用光电效应来测量位移。
它通过发射光束并利用光电二极管来测量反射光的位置或强度变化来检测物体位置的变化。
4.磁性位移传感器：磁性位移传感器利用磁场的变化来测量位移。
它通过测量磁场强度的变化来确定物体位置。
常见的磁性位移传感器包括霍尔传感器和磁电传感器等。
5.声波位移传感器：声波位移传感器通过测量声波的传播时间来确定物体位置。
它利用声波在空气中传播的特性来进行测量。
1.工业自动化：位移传感器被广泛应用于工业自动化系统中，用于测量和控制机器人、生产线等设备的位移和位置。
它可以实现精确的位置控制和定位，提高生产效率和质量。
2.机械工程：位移传感器在机械工程中用于测量机器零件的位移和位置，以及检测机械运动中的振动和冲击。
它可以帮助优化机械设计和维修，提高机械系统的性能和可靠性。
3.汽车工业：位移传感器在汽车工业中用于测量车辆零件的位移和位置，如悬挂系统、转向系统、刹车系统等。
它可以监测汽车零件的磨损和变形，提供安全稳定的驾驶体验。
4.医疗科学：位移传感器在医疗科学中用于测量人体器官的位移和位置。
它可以帮助医生进行准确的医学诊断和手术操作，提高治疗效果和患者生活质量。
5.环境监测：位移传感器在环境监测中用于测量地震、地表沉降等自然灾害的位移和位置。
《位移传感器》课件
位移传感器的工作原理
1 示波器信号的读取
2 变化电阻的应用
3 光电传感器的使用
利用示波器读取位移传感器 产生的电信号，从而确定物 体的位移。
通过改变电阻值来测量位移， 这种技术常用于传统的电阻 式位移传感器中。
利用光电效应来测量物体位 置变化，例如通过光栅和光 电二极管的组合。
常见的位移传感器类型
3
航空航天
位移传感器在航空航天工业中应用广泛，可用于飞机机翼和舵面的位移测量以及 航天器的姿态控制。
ቤተ መጻሕፍቲ ባይዱ
局限性：受环境因素影响、价格较 高、安装复杂
位移传感器的性能可能会受到温度、湿度和其他环境 因素的影响。此外，它们通常价格较高且安装复杂。
位移传感器在不同领域的应用
1
军事与国防
位移传感器用于导弹制导、自动机械系统和其他军用设备上，以确保高精度的定 位和控制。
2
汽车工业
位移传感器在汽车制造中发挥着重要作用，用于测量车辆的悬挂系统、转向机构 和传动装置的位移。
《位移传感器》课件
位移传感器是用于测量物体位置变化的设备。它们根据其工作原理和应用场 景的不同被划分为多个类型。让我们一起了解这个有趣的主题。
什么是位移传感器
定义
位移传感器用于测量物体从初始位置到新位置之间的距离或变化。
分类和应用场景
位移传感器可以根据其原理和应用特点进行分类，广泛应用于自动化、机械工程和航天领域 等。
电容位移传感器
利用电容变化来测量物体的位移， 适用于精确度要求较高的应用。
压电位移传感器
利用压电效应来测量物体的位移， 常用于振动测量和控制应用。
感应位移传感器
利用感应原理来测量位移，适用 于非接触式测量和高频动态测量。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或者位置变化的装置。
它在许多工业和科学应用中发挥着重要作用，例如机械工程、自动化控制、航空航天等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于不同的测量原理，包括电磁感应、电容变化、光学测量等。
下面将分别介绍几种常见的位移传感器工作原理。
1. 电磁感应原理电磁感应位移传感器利用电磁感应现象来测量物体的位移。
它包括一个线圈和一个磁场源。
当物体挨近线圈时，磁场的变化将导致线圈中感应出电压。
通过测量感应电压的大小，可以确定物体的位移。
2. 电容变化原理电容变化位移传感器利用电容的变化来测量物体的位移。
它包括两个电极和一个介质。
当物体挨近电极时，电容的值会发生变化。
通过测量电容的变化，可以确定物体的位移。
3. 光学测量原理光学测量位移传感器利用光学原理来测量物体的位移。
它包括一个光源和一个接收器。
光源发出光束，经过物体反射后被接收器接收。
通过测量光束的强度或者相位变化，可以确定物体的位移。
三、应用领域位移传感器在许多不同的应用领域中得到广泛应用。
以下是几个常见的应用领域：1. 机械工程位移传感器在机械工程中用于测量机械零件的位移，以实现精确的控制和监测。
例如，在机床上使用位移传感器来测量工件的位置，以确保加工的准确性。
2. 自动化控制位移传感器在自动化控制系统中用于测量和监测各种设备的位移。
例如，在机器人控制系统中使用位移传感器来检测机器人末端执行器的位置，以实现精确的运动控制。
3. 航空航天位移传感器在航空航天领域中用于测量飞行器各个部件的位移和变形。
例如，在飞机结构健康监测系统中使用位移传感器来监测飞机机翼的变形，以确保飞行安全。
4. 医疗设备位移传感器在医疗设备中用于测量患者身体部位的位移。
例如，在手术机器人系统中使用位移传感器来测量手术器械的位置和运动，以匡助医生进行精确的手术操作。
5. 汽车工程位移传感器在汽车工程中用于测量汽车各个部件的位移和变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 线绕电位器
线绕电位器电阻元件由康铜丝、铂铱合金及卡玛丝等电阻
丝绕制， 因而能承受较高的温度， 常被制成功率型电位器， 其额定功率范围一般为0.25～50 W， 阻值范围为100 Ω ～100 kΩ 。 线绕电位器的突出优点是结构简单， 使用方便； 缺点是 分辨率低， 这是由于电阻丝是一匝一匝地绕在骨架上的， 当接 触电刷从这一匝移到另一匝时， 阻值的变化呈阶梯式。
max 0.1%，确定负载电阻 RL 。
RL R0
0.15R 0
0.1%
4、阶梯特性、误差和分辨率
U0 U n U0 U0 Un m m n 1 n 1 1 U 0 m( ) n 1 n
11
变阻器式传感器的性能参数: 1)线性(或曲线的一致性); 2) 分辨率; 3)整个电阻值的偏差;
4)移动或旋转角度范围; 5)电阻温度系数; 6)寿命;
变阻器式传感器的分类
按测量类型： 单圈电位器 多圈电位器
直线滑动式电位器
12
一、线绕电位器式传感器
机械位移信号
精密电位器
转换元件
电信号
位 移
8
电位器式传感器的转换原理 根据电工知识，我们很容易理解电位器的电压转换原理。
电位器的位移→电压转换原理如图3-1（c）所示。 设电阻体的
长度为l，电阻值为R，两端所加（输入）电压为Ui，则滑动端 输出电压为
Ui Uo x l
(3-1)
式中，x为位移量。
9
电位器式传感器的结构与类型 如图3-2所示，电位器由电阻元件、 电刷、 骨架等组成。
第二章 位移检测传感器
位移可分为线位移和角位移 电阻式、电容式、涡流式、压电式、 感应同步式、磁栅式、光电式
位移是指物体的某个表面或某点相对于参考表 面或参考点位置的变化。位移有线位移和角位移 两种。线位移是指物体沿着某一条直线移动的距 离；角位移是指物体绕着某一定点旋转的角度。 在机械工程中经常要精确测量零部件的位移或位 置，并且力、压力、扭矩、速度、加速度、温度、 流量等参数也可经转换为位移进行测量。位移测 量时，首先要根据不同的测量对象，选择适当的 测量点、测量方向和测量仪器。
精度不够高， 动态响应较差，仅适于测量变化较缓慢的量， 常 用作位置信号发生器。 图3-1(a)和(b)分别为直线位移和角位移传 感器的外形图。
5
图3-1 电位器式传感器的外形及电压转换原理图 （a） 直线位移传感器； (b) 角位移传感器； (c) 电位器的位移→电压转换原理图
6
结构和工作原理
RL R Ux U0 2 RLR 0 RR 0 R
R 令 K 分压系数 R0 KU 0 Ux 1 K (1 K )
R0 负载系数 RL
Ux Usc
R Usc U 0 KU 0 R0
Usc K ,Usc R,Usc 17 L
R 分压系数 令 K R0 KU 0 Ux 1 K (1 K )
其形式有直滑式和旋转式， 旋转式有单圈和多圈两种。 电刷由
触头、 臂、 导向及轴承等装置组成； 触头常用银、 铂铱、 铂 铑等金属； 电刷臂用磷青铜等弹性较好的材料； 骨架常用陶瓷、
酚醛树脂及工程塑料等绝缘材料。 电阻元件有线绕电阻、 薄膜
电阻、 导电塑料电阻、 导电玻璃釉电阻等。
10
图3-2 （a） 直滑式； (b) 单圈旋转式； (c) 多圈旋转式
1
位移传感器的分类
2
第一节 参量型位移传感器
一、电阻式位移传感器
电位器式传感器 电位器式传感器
线绕式电阻传感器 线绕式
非线绕式电阻传感器 非线绕式
薄膜电位器
导电塑料电位器
光电电位器
3
电阻、电容、电感式位移传感器的特点
• 常用的位移传感器
• 1. 电阻式 包括电位器式和电阻应变式两类。适 用于几毫米到几百毫米的位移测量。 • 2.电容式 可用来测量0.1 ～10mm的线位移和1(″) 到几十(°)的角位移。 • 3.电感式 电感式位移传感器分为自感和互感两 类。前者可适于测量较大位移(数mm到数百 mm)，。互感式 (±0.1～±200mm)，电涡流式 位移传感器，可以测量小到微米级，大到几百毫 米的位移。
13
1、线绕电位器的结构
14
15
2、线绕电位器的输出特性
（1）空载下
U0 Usc R R0 U0 Usc L L0
电阻灵敏度 KR
R R0 L L0
L L0
线性电位器
电压灵敏度 K V U sc U 0
16
（2）负载下
RL R U 0 Ux ( R 0 R)Ux RL R
4
电位器是人们常用到的一种电子元件， 它作为传感器可以
电位器式传感器
将机械位移或其他能变换成位移的非电量变换为电阻值的变化，
并容易转换成电压的变化。 电位器式传感器具有结构简单， 价 格低廉， 性能稳定， 对环境条件要求不高， 输出信号大， 易
于转换， 便于维修的优点。 其缺点是存在摩擦， 分辨力有限，
线圈绕于绝缘骨架上，滑动触点(电刷)在移动过程中, 从一匝滑到另一匝时，电阻值随位移发生变化。
b x
R
a
b
c
l R A
7
•
电阻体是由电阻系数很高的极细均匀导线， 按照一定的规律整齐地绕在一个绝缘的骨架上 制成的。在它与电刷相接触的部分，将导线表 面的绝缘去掉，然后加以抛光，形成一个电刷 可在其上滑动的接触道。电刷通常是由具有弹 性的金属薄片或金属丝制成，其末端弯曲成弧 形，利用电刷与电阻本身的弹性变形产生的弹 性力，使电刷与电阻元件有一定的接触压力， 以使两者在相对滑动过程中保持可靠的接触和 导电。电位器常用的电阻丝材料为铜镍合金 （铜60％、镍40％），电刷为磷青铜，骨架为 陶瓷酚醛树脂等。
R0 负载系数 RL
负载误差
Usc KU 0
U Usc Ux
相对负载误差
一定，对K求一阶
导数，并令其= 0，得：
U 100% U0
2 K 时， 3
max
0.15
18
3、减小电位器负载误差的方法 —— 负载系数减小法
max 0.15
例2-1 设电位器总电阻 R0 1k ，要求负载误差
