OLED有机材料综览

OLED简介(共63张)

（2)改善生产工艺，提高器件稳定性和成品率，以保证产品推向市场后的竞争力
（3)研制彩色显示屏及相关驱动电路
（4)为了实现大面积显示，研发有源驱动的OLED显示器
第11页，共63页。
２．ＯＬＥＤ显示(xiǎnshì)原理
第12页，共63页。
ＯＬＥＤ属于载流子双注入型发光器件发光机理：在外界电压驱动下，由电极注入的电子和
第17页，共63页。
C．层状阴极
由一层极薄的绝缘材料如LiF, Li2O，MgO， Al2O3等和外面一层较厚的Al组成，其电子注入性能(xìngnéng)较纯Al电极高，可得到更高的发光效率和更好的I-V特性曲线。
D．掺杂复合型电极
将掺杂有低功函数金属的有机层夹在阴极和有机发光层之间，可大大改善器件性能
1) 阴极材料
为提高电子的注入效率，要求选用功函数尽可能低的材料做阴极，功函数越低，发光亮度越高，使用寿命越长。 A．单层金属阴极如Ag 、Al 、Li 、Mg 、Ca 、In等。
B．合金阴极
将性质活泼的低功函数金属和化学性能较稳定的高功函数金属一起蒸发形成金属阴极、如Mg: Ag（10: 1），Li:Al (0.6%Li) 合金电极，功函数分别为3.7eV和3.2eV。优点：提高器件量子效率和稳定性；能在有机膜上形成稳定坚固的金属薄膜。
(2) 小分子有机化合物，分子量为500-2000，能用真空蒸镀方法成膜，按分子结构又分为两类: 有机小分子化合物和配合物。
第24页，共63页。
1) 有机小分子发光材料主要(zhǔyào)为有机染料，具有化学修饰性强，选择范围广，易于提纯，量子效率高，可产生红、绿、蓝、黄等各种颜色发射峰等优点，但大多数有机染料在固态时存在浓度淬灭等问题，导致发射峰变宽或红移，所以一般将它们以低浓度方式掺杂在具有某种载流子性质的主体中，主体材料通常与ETM和HTM层采用相同的材料。掺杂的有机染料，应满足以下条件： a. 具有高的荧光量子效率 b. 染料的吸收光谱与主体的发射光谱有好的重叠，即主体与染料能量适配，从主体到染料能有效地能量传递； c. 红绿兰色的发射峰尽可能窄，以获得好的色纯； d. 稳定性好，能蒸发。

oled材料的吸收和发射谱

吸收谱：在450-650 nm波长范围内有较强的吸收峰。
发射谱：在500-700 nm范围内有较强的发射峰。
需要注意的是，吸收和发射谱会受到材料制备、外界环境等多种因素的影响，因此实际情况可能会略有差异。
OLED是一种有机发光二极管，其中的有机材料主要分为发光层和载流子传输层两类。以下是常见OLED材料的吸收谱和发射谱：
1.TPBi：
吸收谱：在300-500 nm波长范围内有较强的吸收峰。
发射谱：在400-580 nmnm波长范围内有较强的吸收峰。
发射谱：在470-550 nm范围内有较强的发射峰。
3.TCTA：
吸收谱：在260-340 nm波长范围内有较强的吸收峰。
发射谱：在380-500 nm范围内有较强的发射峰。
4.Bphen：
吸收谱：在240-360 nm波长范围内有较强的吸收峰。
发射谱：在420-500 nm范围内有较强的发射峰。
5.Rubrene：

OLED中间体光电材料说明介绍

OLED中间体光电材料说明介绍从原材料领域看，OLED材料主要包括阴极、阳极、传输层材料、发光层材料。

其中，传输层材料和发光层材料与LCD中的材料不同，属于新增量。

上游材料作为技术壁垒较⾼的领域，⽬前主要被欧美⽇韩⼚商垄断，以⼩分⼦发光材料为例，⽇韩系⼚商约占80％市场份额。

⽬前，我国材料⼚商主要⽣产OLED材料的中间体和单体粗品。

根据IHS数据，AMOLED⾯板的材料成本为7．2美元，假设以我国4－5亿部每年智能⼿机出货量计算，未来显⽰技术完全替代情况下，OLED材料市场空间约达200亿元。

⼀、新型显⽰OLED产能⾼速增长当前OLED⾯板⽣产企业主要集中在东亚（韩、⽇、台等），其中韩国⼚商处于垄断地位。

三星占据全球AMOLED供应量近9成。

然⽽随着其他⼚商开始积极布局该产业，OLED屏幕产能将会⼤量投放，寡头格局将会逐渐被打破。

⼆、外资企业垄断OLED终端材料市场OLED材料的⽣产流程中，⾸先由化学原料合成OLED中间体，中间体合成升华前材料（单体），再进⾏升华提纯，形成OLED终端材料。

终端材料可以直接应⽤于OLED⾯板的制作，主要供应给下游⾯板⽣产商。

有机发光材料是整个OLED产业链中技术壁垒最⾼的领域，⽬前被外资企业垄断。

其中⽇韩系⼚商约占80％的⼩分⼦材料市场份额，⾼分⼦发光材料的供应商主要有英国的CDT，德国的Covion、西门⼦，美国的杜邦、陶⽒化学、飞利浦，⽇本的住友（Sumitomo Chemical）等，主要以欧美⼚商为主。

OLED材料产业链三、国内⼚商主攻OLED中间体，深度受益于产业爆发我国材料⼚商⽬前主要⽣产OLED材料的中间体和单体粗品，销往欧、美、⽇、韩等地的企业，这些企业进⼀步合成或升华成单体。

我国作为全球主要的中间体及单体粗品供应国，部分企业已经进⼊三星、LG等龙头企业的核⼼供应链，随着下游OLED市场的爆发，将带动材料市场快速发展，我国OLED材料企业将深度受益。

oled有机发光层结构

oled有机发光层结构
摘要：
1.OLED 简介
2.OLED 的基本结构
3.OLED 的发光材料
4.OLED 的优势与应用前景
5.中国在OLED 领域的发展
正文：
一、OLED 简介
OLED，即有机发光二极管（Organic Light-Emitting Diode），是一种采用有机材料作为发光层的显示技术。

相较于传统的LCD 显示技术，OLED 具有诸多优势，如超薄、节能、低成本和环保等，被认为是未来极具潜力的平板显示产品。

二、OLED 的基本结构
OLED 的基本结构包括阳极、阴极和有机发光层。

阳极负责注入空穴，阴极负责注入电子，当电子和空穴在有机发光层中相遇时，会产生光子，从而实现发光。

三、OLED 的发光材料
OLED 的发光材料主要包括有机磷光材料、有机荧光材料和无机磷光材料。

这些材料在电流作用下会发光，不同材料的发光颜色和效率各不相同。

四、OLED 的优势与应用前景
OLED 技术具有诸多优势，如超薄、节能、低成本和环保等，使其在平板显示领域具有广泛的应用前景。

目前，OLED 技术已成功应用于手机、电视、显示器等领域，未来还可能拓展到柔性显示、透明显示等新兴领域。

五、中国在OLED 领域的发展
我国对OLED 产业的发展给予了高度重视，认为其符合国家大力发展平板显示行业的政策导向。

目前，我国在OLED 领域取得了一定的技术突破，并有望在开发初期的新应用领域取得领先地位。

同时，中国大陆对OLED 产业的投资也在不断加大，以推动产业的快速发展。

总之，OLED 作为一种新兴的显示技术，具有广阔的应用前景。

有机发光原件

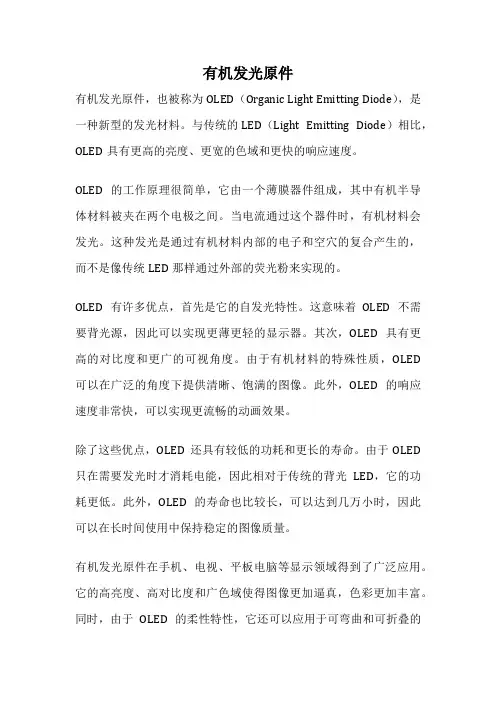

有机发光原件有机发光原件，也被称为OLED（Organic Light Emitting Diode），是一种新型的发光材料。

与传统的LED（Light Emitting Diode）相比，OLED具有更高的亮度、更宽的色域和更快的响应速度。

OLED的工作原理很简单，它由一个薄膜器件组成，其中有机半导体材料被夹在两个电极之间。

当电流通过这个器件时，有机材料会发光。

这种发光是通过有机材料内部的电子和空穴的复合产生的，而不是像传统LED那样通过外部的荧光粉来实现的。

OLED有许多优点，首先是它的自发光特性。

这意味着OLED不需要背光源，因此可以实现更薄更轻的显示器。

其次，OLED具有更高的对比度和更广的可视角度。

由于有机材料的特殊性质，OLED 可以在广泛的角度下提供清晰、饱满的图像。

此外，OLED的响应速度非常快，可以实现更流畅的动画效果。

除了这些优点，OLED还具有较低的功耗和更长的寿命。

由于OLED 只在需要发光时才消耗电能，因此相对于传统的背光LED，它的功耗更低。

此外，OLED的寿命也比较长，可以达到几万小时，因此可以在长时间使用中保持稳定的图像质量。

有机发光原件在手机、电视、平板电脑等显示领域得到了广泛应用。

它的高亮度、高对比度和广色域使得图像更加逼真，色彩更加丰富。

同时，由于OLED的柔性特性，它还可以应用于可弯曲和可折叠的显示屏幕上，为用户带来更加灵活便捷的使用体验。

尽管有机发光原件在显示技术领域取得了巨大的突破，但它仍然面临一些挑战。

首先是成本问题，OLED的制造成本相对较高，导致其价格较传统LCD面板更昂贵。

其次是寿命问题，虽然OLED的寿命已经得到了显著提高，但仍然无法与传统的LCD相媲美。

此外，OLED还存在着色彩漂移和烧屏等问题，对于长时间显示相同图像的场景需要特别注意。

总的来说，有机发光原件是一种具有巨大潜力的发光材料。

它的自发光特性、高亮度、高对比度和广色域使得其在显示技术领域有着广泛的应用前景。

oled 高分子聚合物材料

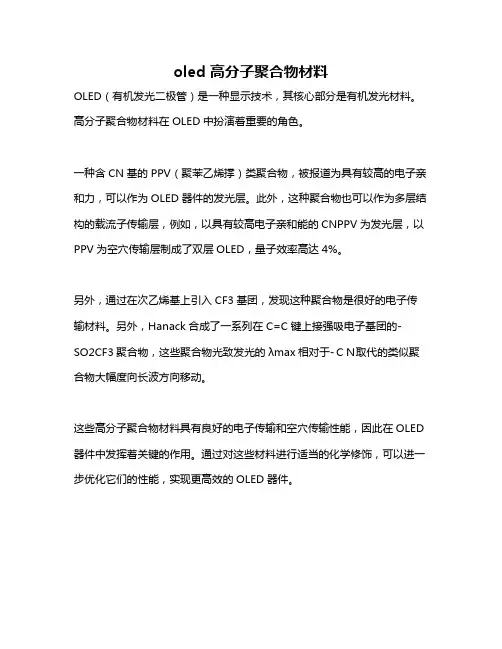

oled 高分子聚合物材料
OLED（有机发光二极管）是一种显示技术，其核心部分是有机发光材料。

高分子聚合物材料在OLED中扮演着重要的角色。

一种含CN基的PPV（聚苯乙烯撑）类聚合物，被报道为具有较高的电子亲和力，可以作为OLED器件的发光层。

此外，这种聚合物也可以作为多层结构的载流子传输层，例如，以具有较高电子亲和能的CNPPV为发光层，以PPV为空穴传输层制成了双层OLED，量子效率高达4%。

另外，通过在次乙烯基上引入CF3基团，发现这种聚合物是很好的电子传输材料。

另外，Hanack合成了一系列在C=C键上接强吸电子基团的-
SO2CF3聚合物，这些聚合物光致发光的λmax相对于-ＣＮ取代的类似聚合物大幅度向长波方向移动。

这些高分子聚合物材料具有良好的电子传输和空穴传输性能，因此在OLED 器件中发挥着关键的作用。

通过对这些材料进行适当的化学修饰，可以进一步优化它们的性能，实现更高效的OLED器件。

oled有机发光材料类型

oled有机发光材料类型【实用版】目录1.OLED 简介2.OLED 有机发光材料的类型3.OLED 发光原理4.OLED 材料的应用领域5.OLED 产业发展现状及前景正文一、OLED 简介OLED（Organic Light Emitting Diode，有机发光二极管）是一种无背光源、无液晶的自发光显示技术，具有优异的色彩饱和度、对比度和反应速度。

由于材质更加轻薄，可透明、可柔性，OLED 能够实现多样化的设计。

二、OLED 有机发光材料的类型OLED 有机发光材料主要包括以下几种类型：1.小分子有机发光材料：如磷光材料、荧光材料等。

2.高分子有机发光材料：也称为高分子发光二极管（PLED），由英国剑桥大学的杰里米·伯勒德及其同事首先发现。

聚合物大多由小的有机分子以链状方式结合在一起，以旋涂法形成高分子有机发光二极管。

3.量子点材料：量子点是一种半导体纳米颗粒，具有粒径大小对光谱发射的调控特性。

量子点材料在 OLED 中主要作为发光层材料使用，能够实现高色域、高色饱和度的显示效果。

三、OLED 发光原理OLED 的发光原理主要是通过有机发光材料在电场作用下产生载流子，并在发光层内实现电子和空穴的复合，从而产生光子。

有机发光材料的种类和特性决定了 OLED 的发光颜色和性能。

四、OLED 材料的应用领域OLED 材料广泛应用于各种显示技术，如手机、电视、电脑等显示器件，以及可穿戴设备、智能硬件等新兴领域。

此外，OLED 还在照明领域展现出巨大的潜力。

五、OLED 产业发展现状及前景当前，全球 OLED 产业格局以韩国为代表的国外企业占据主导地位，我国企业如维信诺、京东方等也在逐步崛起。

随着 OLED 技术的不断成熟和市场需求的提升，我国 OLED 产业有望实现快速发展，并在全球竞争中占据有利地位。

硅基oled的有机发光材料

温馨小提示：本文主要介绍的是关于硅基oled的有机发光材料的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇硅基oled的有机发光材料能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

硅基oled的有机发光材料（大纲）一、引言1.1研究背景1.2硅基OLED的优势1.3有机发光材料在硅基OLED中的应用二、硅基OLED基本原理2.1OLED基本结构2.2硅基OLED的工作原理2.3硅基OLED的发光过程三、有机发光材料概述3.1有机发光材料的发展历程3.2有机发光材料分类3.3有机发光材料的性能指标四、硅基OLED用有机发光材料4.1红色有机发光材料4.1.1材料结构及性质4.1.2发光机制4.2绿色有机发光材料4.2.1材料结构及性质4.2.2发光机制4.3蓝色有机发光材料4.3.1材料结构及性质4.3.2发光机制4.4白色有机发光材料4.4.1材料结构及性质4.4.2发光机制五、有机发光材料的制备与性能优化5.1材料合成方法5.1.1有机合成方法5.1.2表面修饰方法5.2性能优化5.2.1结构优化5.2.2发光性能优化5.2.3稳定性优化六、硅基OLED有机发光材料的应用与前景6.1基于有机发光材料的硅基OLED器件6.1.1器件结构6.1.2性能评估6.2有机发光材料在硅基OLED中的应用前景6.2.1市场需求6.2.2技术挑战6.2.3发展趋势一、引言随着显示技术的不断发展，有机发光二极管（OLED）因其自发光、高对比度、广视角和低功耗等优点，已成为当前显示器市场的一个重要分支。

OLED介绍汇总

OLED介绍汇总OLED，即有机发光二极管（Organic Light-Emitting Diode），是一种采用有机材料作为发光材料的显示技术。

与传统的LCD（液晶显示）技术相比，OLED具有更高的对比度、更广的色域、更快的响应速度和更大的视角范围，同时可以实现柔性显示和透明显示。

OLED的工作原理是通过有机材料在电场激励下发光。

有机材料层包括电子传输层和空穴传输层，当外加电压时，电子从电子传输层向空穴传输层移动，形成电子在较高半导体材料中的电子空穴对。

当电子和空穴结合时，会产生能量释放并发光的现象。

OLED具有许多优点。

首先，OLED可以提供更高的对比度。

由于OLED是由每个像素自发光产生的，因此黑色像素不发光，能够实现真正的纯黑色，与LCD的灰色背光相比，对比度更高，画面效果更好。

其次，OLED具有更广的色域，能够显示更丰富、更精确的颜色。

由于OLED可以实现逐点发光，因此可以显示更多的细节和更丰富的色彩。

此外，OLED的响应速度非常快，能够实现流畅的动态图像显示，对于观赏影片和玩游戏有着明显的优势。

最后，OLED具有大视角范围，无论从左右、上下或者斜角度观看显示屏，都能保持较好的颜色和亮度一致性。

此外，OLED还具有柔性显示和透明显示的特点。

由于OLED是在塑料或金属的基底上制成的，因此具有柔性特性，可以弯曲和折叠，实现更灵活的显示形式。

这使得OLED可以应用于曲面显示屏、可穿戴设备等领域，为产品设计提供了更多的想象空间。

同时，OLED还可以实现透明显示，制造具备透明度的屏幕，使显示器和环境更加融合。

然而，OLED也存在一些挑战。

首先是成本问题。

由于生产OLED需要较高的制造成本，目前价格较高，限制了OLED的普及。

其次，OLED技术还存在寿命问题。

由于有机材料易受光照和氧气等环境因素的影响，OLED 的使用寿命相对较短，尤其是蓝色和绿色发光材料的寿命更短，这在一定程度上限制了OLED的应用范围。

OLED有机材料综览
OLED多层结构包括阳极(Anode)、电洞注入层(HIL)、电洞传输层(HTL)、有机发光层(EL)、电子传输层(ETL)、电子注入层(EIL)、及阴极(Cathode)，在设计上究竟选用多少层材料，须视各层材料能阶分布状况而定。

采用多层结构的目的是为了造成如阶梯形式的能阶状态，使分别从阳极和阴极所提供的电洞和电子，更容易传输至发光层结合而后放出光子。

而在材料的使用上，会适量加入Dopant来调节所需的能阶状态。

各层材料及Dopant之汇整，请参阅表一及表二。

表一OLED各层材料汇整
表二OLED Dopant汇整。

OLED简介、发光基本原理、发光材料和应用

OLED发光材料
(3)取代基中有较多的给电子基团。一般来说,化合物的共轭体系上如果具有强的给电子基团,如: - NH2 , - OH, - OR 等,可以在一定程度上加强化合物的荧光,因为含这类基团的荧光体,其激发态常由环外的羟基或氨基上的电子激发转移到环上而产生的。由于它们电子的电子云几乎与芳环上的轨道平行, 实际上它们共享了共轭电子结构,同时扩大了其共轭双键体系。所以这类化合物的吸收光与发射光的波长都比未被取代的芳族化合物的波长长,其荧光效率增加。高分子电致发光材料
OLED发光原理
有机电致发光属于载流子双注入型发光器件，所以又称为有机发光二级管。其发光的机理一般认为如下：在外加电压的作用下，电子从阴极注入到有机物的最低空轨道（LUMO），而空穴则由阳极注入到有机物的最高占据轨道（HOMO）。载流子在有机分子薄膜中的迁移被认为是跳跃运动和隧穿运动，并认为这两种运动是在能带中进行。当电子和空穴在某一复合区复合后，形成分子激子，激子在有机固体薄膜中不断做自由扩散运动，并以辐射或无辐射的方式失活。当激子由激发态以辐射跃迁的方式回到基态时，我们就观测到电致发光现象。而发射光的颜色则是由激发态到基态的能级差所决定的。
OLED发光材料
相关材料： •聚苯撑乙烯类( PPV) 电致发光材料：PPV 是第一个被报道用作发光材料制备电致发光器件的高分子，是目前研究得最多、最广泛、最深入，也被认为是最有应用前途的异类高分子电致发光材料。经典的PPV 材料具有不溶与不熔的特点，因此许多科学家都致力于通过化学改性和物理改性来设计合成出结构、性能各异的PPV 及其衍生物，以满足使用要求。 •聚芴类( PF) 电致发光材料：在各种有机电致发光材料中， PF 材料具有较高的光和热稳定性，并且芴单元是刚性共平面的联苯结构，C-9 位置可以方便地引入各种取代基团以改善溶解性能及超分子结构，而不会引起显著的空间位阻而影响主链的共轭，因而是一种具有应用前景的有机蓝光发光共轭聚合物（共轭聚合物具有较强的光捕获能力，可用来放大荧光传感信号）材料。 •聚噻吩类( PT ) 电致发光材料：PT 聚合物也是被广泛研究的一类共轭聚合物，聚噻吩类电致发光材料的优点在于聚噻吩及其衍生物的合成比较容易，稳定性非常好，在室温甚至较高的温度下可以稳定数年，而且其导电率几乎不变。

有机电致发光材料

有机电致发光材料
有机电致发光（OLED）材料是一种在电场作用下产生发光的有机材料，具有高亮度、高对比度、宽视角、薄、轻、柔性等特点，被广泛应用于显示器、照明、生物医药等领域。

有机电致发光材料的研究和开发已经成为当今光电材料领域的热点之一。

首先，有机电致发光材料具有优异的发光特性。

它能够在低电压下产生高亮度的发光，具有较高的发光效率和光电转换效率。

同时，OLED材料的发光波长范围广，可以实现全彩色显示，满足不同应用场景的需求。

此外，有机电致发光材料还具有快速响应速度和良好的稳定性，能够长时间保持良好的发光性能。

其次，有机电致发光材料具有良好的加工性能和柔性。

OLED材料可以通过溶液法、真空蒸发法等简单加工工艺制备成薄膜，适用于各种基板材料上。

同时，有机电致发光材料可以制备成柔性器件，具有弯曲、折叠等特性，可以应用于柔性显示器、可穿戴设备等领域，拓展了其应用范围。

此外，有机电致发光材料还具有环保、节能的特点。

相较于传统的无机发光材料，OLED材料不含重金属等有害物质，对环境友好。

同时，有机电致发光材料在低电压下即可发光，具有较低的功耗，能够实现节能减排的效果，符合可持续发展的趋势。

总的来说，有机电致发光材料具有优异的发光特性、良好的加工性能和柔性、环保节能等优点，是一种具有广阔应用前景的新型光电材料。

随着技术的不断进步和应用需求的增加，有机电致发光材料必将在显示、照明、生物医药等领域发挥越来越重要的作用，为人类生活带来更多的便利和美好。

2024年OLED中间体材料市场发展现状

OLED中间体材料市场发展现状引言有机电致发光（OLED）技术现在已经成为显示行业中最热门的技术之一。

OLED显示屏具有高对比度、宽视角、极薄柔韧以及低功耗等优点，因此被广泛应用于智能手机、电视和可穿戴设备等领域。

OLED中间体材料作为OLED制造过程中至关重要的一项技术，对OLED的性能和质量起着决定性的影响。

本文将对OLED中间体材料市场的发展现状进行分析和概述。

OLED中间体材料的定义和作用OLED中间体材料是指充当OLED器件中有机发光层与电极之间的介质的材料。

它们在OLED器件的成长、传输和分子定位等方面发挥着重要作用。

正确选择和设计OLED中间体材料对于提高OLED器件的性能、降低能耗以及延长器件寿命至关重要。

OLED中间体材料市场的发展趋势目前，OLED中间体材料市场正在快速发展。

以下是一些发展趋势值得关注：1. 技术进步和创新随着OLED技术的不断进步和创新，对OLED中间体材料的需求也在不断增加。

新型的有机材料和高效的介质被开发出来，以提高OLED器件的性能和稳定性，满足消费者对于高质量显示的要求。

2. 市场竞争加剧OLED中间体材料市场的竞争日益激烈，很多公司加大了对OLED中间体材料研发和生产的投入。

不仅有很多国际大公司如日本旭化成、鸿富锦等在这一领域具有强大的研发实力，还有很多中国公司也开始崭露头角。

3. 持续的应用扩展OLED技术不仅在智能手机上取得了广泛应用，还逐渐应用于电视、汽车等领域。

这使得对OLED中间体材料的需求不断增加，并促使OLED中间体材料市场进一步扩大。

OLED中间体材料市场的主要参与者以下是目前OLED中间体材料市场上的一些主要参与者：1. 日本旭化成（Asahi Kasei）日本旭化成是一家以合成树脂、合成纤维、电子材料等为主的综合性材料公司。

他们在OLED中间体材料领域有着丰富的经验，提供高性能的有机薄膜。

2. 鸿富锦（HFTC）鸿富锦是一家专业从事OLED中间体材料研发和生产的公司。

有机电致发光器件OLED技术介绍

有机电致发光器件OLED技术介绍摘要：有机电致发光器件（OLED）具有效率高、亮度高、驱动电压低、响应速度快以及能实现大面积光电显示等优点，因其在平板显示和高效照明领域具有极大的应用前景而引起广泛关注，也是21世纪首选的绿色照明光源之一。

虽然目前平板显示市场主流产品仍为LCD，OLED仍存在问题，但技术的发展与突破将必将会使OLED在未来大放异彩。

关键词：有机电致发光，OLED技术，OLED材料一、OLED简介OLED (Organic Light Emitting Display，有机电致发光显示，又称“有机EL显示”）是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。

其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。

辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作用。

根据这种发光原理而制成显示器被称为有机发光显示器，也叫OLED显示器。

二、OLED发光原理有机电致发光属于载流子双注入型发光器件，所以又称为有机发光二级管。

其发光的机理一般认为如下：在外加电压的作用下，电子从阴极注入到有机物的最低空轨道（LUMO），而空穴则由阳极注入到有机物的最高占据轨道（HOMO）。

载流子在有机分子薄膜中的迁移被认为是跳跃运动和隧穿运动，并认为这两种运动是在能带中进行。

当电子和空穴在某一复合区复合后，形成分子激子，激子在有机固体薄膜中不断做自由扩散运动，并以辐射或无辐射的方式失活。

当激子由激发态以辐射跃迁的方式回到基态时，我们就观测到电致发光现象。

而发射光的颜色则是由激发态到基态的能级差所决定的。

有机电致发光过程通常由以下几个阶段完成：1)载流子的注入。

在外加电场的条件下，电子和空穴分别从阴极和阳极向夹在电极之间的有机功能薄膜层注入；2)载流子的迁移。

OLED常用材料简介阳极,背电机和有机蒸发层的

OLED常用材料简介2006-2-21 OLED用材料主要有电极材料，载流子输送材料和发光材料。

1电极材料1) 阴极材料为提高电子的注入效率，要求选用功函数尽可能低的材料做阴极，功函数越低，发光亮度越高，使用寿命越长。

A．单层金属阴极如Ag 、Al 、Li 、Mg 、Ca 、In等。

B．合金阴极将性质活泼的低功函数金属和化学性能较稳定的高功函数金属一起蒸发形成金属阴极、如Mg: Ag（10: 1），Li:Al (0.6%Li) 合金电极，功函数分别为3.7eV和3.2eV。

优点：提高器件量子效率和稳定性；能在有机膜上形成稳定坚固的金属薄膜。

C．层状阴极由一层极薄的绝缘材料如LiF, Li2O，MgO，Al2O3等和外面一层较厚的Al组成，其电子注入性能较纯Al电极高，可得到更高的发光效率和更好的I-V特性曲线。

D．掺杂复合型电极将掺杂有低功函数金属的有机层夹在阴极和有机发光层之间，可大大改善器件性能，其典型器件是ITO/NPD/AlQ/AlQ（Li）/Al，最大亮度可达30000Cd/m2，如无掺Li层器件，亮度为3400Cd/m2。

2) 阳极材料为提高空穴的注入效率，要求阳极的功函数尽可能高。

作为显示器件还要求阳极透明，一般采用的有Au、透明导电聚合物（如聚苯胺）和ITO导电玻璃，常用ITO玻璃。

2 载流子输送材料1）空穴输送材料（HTM）要求HTM有高的热稳定性，与阳极形成小的势垒，能真空蒸镀形成无针孔薄膜。

最常用的HTM均为芳香多胺类化合物，主要是三芳胺衍生物。

TPD：N，N′-双（3-甲基苯基）-N，N′-二苯基-1，1′-二苯基-4，4′-二胺NPD: N，N′-双（1-奈基）-N，N′-二苯基-1，1′-二苯基-4，4′-二胺2）电子输运材料(ETM)要求ETM有适当的电子输运能力，有好的成膜性和稳定性。

ETM一般采用具有大的共扼平面的芳香族化合物如8-羟基喹啉铝（AlQ），1，2，4一三唑衍生物（1，2，4-Triazoles，TAZ）,PBD，Beq2，DPVBi等，它们同时又是好的发光材料。

高纯OLED有机发光材料
