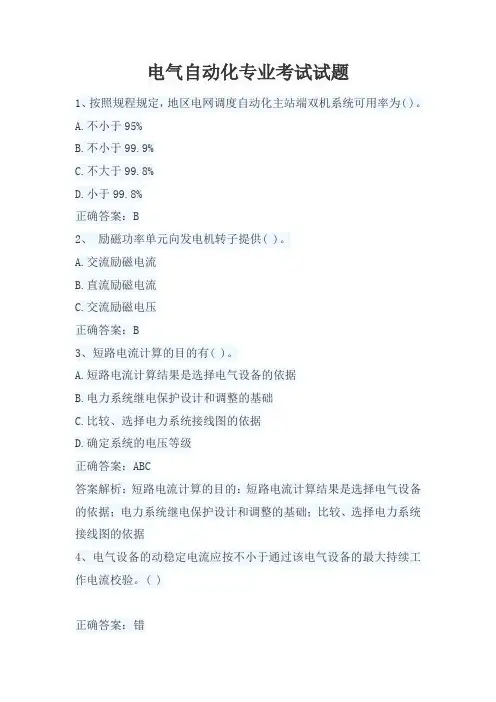

电气自动化专业考试试题

电气自动化专业考试试题1、按照规程规定，地区电网调度自动化主站端双机系统可用率为( )。

A.不小于95%B.不小于99.9%C.不大于99.8%D.小于99.8%正确答案：B2、励磁功率单元向发电机转子提供( )。

A.交流励磁电流B.直流励磁电流C.交流励磁电压正确答案：B3、短路电流计算的目的有( )。

A.短路电流计算结果是选择电气设备的依据B.电力系统继电保护设计和调整的基础C.比较、选择电力系统接线图的依据D.确定系统的电压等级正确答案：ABC答案解析：短路电流计算的目的：短路电流计算结果是选择电气设备的依据；电力系统继电保护设计和调整的基础；比较、选择电力系统接线图的依据4、电气设备的动稳定电流应按不小于通过该电气设备的最大持续工作电流校验。

( )正确答案：错答案解析：电气设备的动稳定电流应不小于通过该电气设备的三相冲击短路电流。

5、下列故障哪些是由瓦斯保护来防御的？( )A.变压器油箱漏油造成的油面降低B.各种绕组之间发生的相间短路C.单相绕组部分线匝之间发生的匝间短路D.单相绕组或引出线通过外壳发生的单相接地故障正确答案：ABCD6、在中性点直接接地电网中，发生单相接地短路时，故障点的零序电流与零序电压的相位关系是( )。

A.电流超前电压约90°B.电压超前电流约90°C.电流电压同相位D.电压超前电流约180°正确答案：A7、 ( )的出现是区分正常运行、过负荷、系统振荡及相间短路的基本特征。

A.正序分量B.负序分量C.零序分量D.均可正确答案：B8、准同期并列( )偏离理想并列条件。

A.不允许B.允许适当C.有时允许正确答案：B9、同步发电机并列时，要求冲击电流最大值不超过发电机额定电流的( )倍。

A.1～2B.2～3C.3～4正确答案：A10、电力系统由( )、用电构成。

A.发电B.输电C.变电D.配电正确答案：ABCD11、独立运行电网AGC功能的目标是控制网内各发电机组的( )A.有功B.电压C.电流D.无功正确答案：A12、在( )线路中需要应用ZCH。

电气自动化试题及答案

电气自动化试题及答案一、选择题（每题10分）1. 以下哪个器件是被动元件？A. 晶体管B. 电阻C. 电感D. 场效应管2. 电气传感器的作用是什么？A. 将物理量转化为电信号B. 控制电路的开关状态C. 改变电路的电压和电流D. 调节电阻值以改变电路特性3. 电气控制系统中，什么是PLC的英文全称？A. Programmable Logic ControlB. Programmable Logic ControllerC. Programmable Logic CircuitD. Programmable Linear Controller4. 在电气自动化系统中，下面哪个传感器被用于检测物体的距离？A. 温度传感器B. 压力传感器C. 光电传感器D. 超声波传感器5. PID控制器的作用是什么？A. 分析输入信号的特征B. 控制电压和电流的转换C. 调整系统输出以满足设定值D. 测量传感器的灵敏度6. 在电气电路中，交流电和直流电有什么区别？A. 频率不同B. 电压不同C. 方向变化方式不同D. 电源类型不同7. 以下哪个元器件主要用于存储电力？A. 电容器B. 电感器C. 变压器D. 电池8. 在电气自动化系统中，下面哪个传感器被用于检测电流变化？A. 光电传感器B. 温度传感器C. 压力传感器D. 电流互感器9. 电气控制系统中，什么是HMI的英文全称？A. Human Mechanical InterfaceB. Human Machine InteractionC. Human Mechanical InteractionD. Human Machine Interface10. 在电气自动化系统中，下面哪个元器件主管电能转换？A. 晶体管B. 三极管C. 电容器D. 变压器二、填空题（每空5分）1. 编码器是一种用于测量______的设备。

2. 集散控制系统是由多个控制单元______部分相互配合工作。

电气自动化考试题

电气自动化考试试卷一、填空题二、选择题三、判断题四、简答题五、综合题总成绩说明：本试卷总分100分，考试时间90分钟，考试开始后30分钟可以交卷。

一、填空题(每空0.5分，共40分)1 、双闭环调速系统包括环和环，其中内环为，外环。

2、变频器所采用的制动方式一般有、、等几种。

答案：能耗制动；回馈制动；直流制动3、STEP7中有、、、、五种定时器。

答案： S-ODT 、S-ODT S 、S-PULSE 、S-PEXT 、S-OFFDT4、西门子6SE70变频器控制字中OFF1 、OFF2 、OFF3这时个停机命令的优先级排序为。

答案： off2>off3>off15 、PLC 有、、三种运行模式。

答案：停机、运行、可编程运行；6 、变压器并联运行的条件、、、。

答案：电压相等、变比相等、连接组别相同、阻抗电压7、电动机的运行方式有、、三种。

答案：连续、短时、断续8、最基本的逻辑运算是指、、非三种功能。

答案：与；或9、三相半波可控整流电路的移相范围是。

答案： 150010、由可控硅电路控制的电动机负载，为使电流连续，可通过的方法。

答案：反向并联续流二极管11、计算机系统中，信息的传送是通过进行的。

答案：总线 12 、矢量变换控制的基本思想是通过数学变换把三相电动机的定子电流分解成两个分量和。

答案：励磁分量；转矩分量13、同一电源中，三相对称负载作△联接时，消耗的功率是它作 Y 联接时的倍。

答案： 314、常见的局域网拓扑结构有、、、。

答案：星形；环形；树形；总线形 15 、软启动设备采用原理，通过改变晶闸管的，自动将启动电压从初始值到额定电压。

答案：晶闸管交流调压；控制角；平稳升高16、电力场效应晶体管有三个引脚，分别为、、。

为答案：电流；速度；电流环；速度环答案：源极 S ；栅极 G ；漏极 D 17 、PLC 内部有许多辅助继电器，其作用相当于继电接触控制系统中的答案：中间继电器 18、自动控制系统的动态性能指标有、、。

2022年高职单招电气自动化专业考试题目及标准答案

2022年高职单招电气自动化专业考试题目及标准答案一、选择题（每题2分，共20分）1. 以下哪个是交流电的瞬时值？A. RMS值B. 平均值C. 峰值D. 初值标准答案：C. 峰值2. 电动势（EMF）和电压（V）之间的区别是什么？A. 电动势是电源产生的电压B. 电压是电动势减去内阻产生的电压C. 电动势等于电压和内阻之和D. 电动势和电压没有区别标准答案：A. 电动势是电源产生的电压3. 在并联交流电路中，电阻的哪个值决定了总电阻？A. 最大电阻B. 最小电阻C. 平均电阻D. 电阻的倒数之和标准答案：D. 电阻的倒数之和4. 电容器充电和放电过程中，电容器两端的电压如何变化？A. 充电时电压增加，放电时电压减少B. 充电时电压减少，放电时电压增加C. 充电和放电时电压保持不变D. 充电和放电时电压呈线性变化标准答案：A. 充电时电压增加，放电时电压减少5. 以下哪个是三相交流电系统的优点？A. 输电距离远B. 输电损耗小C. 设备成本低D. 电源容量大标准答案：B. 输电损耗小二、填空题（每题2分，共20分）1. 交流电的有效值（RMS）是指在一个周期内产生相同热效应的直流电的______。

标准答案：电压或电流值2. 电动势（EMF）是指电源在没有______的情况下，单位正电荷从负极移动到正极所获得的能量。

标准答案：负载3. 在纯电阻交流电路中，电能全部转化为______能。

标准答案：热4. 电感器对交流电的阻碍作用称为______。

标准答案：感抗5. 三相交流电系统中，相电压是指每相线与______之间的电压。

标准答案：中性线三、简答题（每题10分，共30分）1. 请简要解释交流电的相位差。

标准答案：交流电的相位差是指两个同频率交流电信号在时间轴上的相对位置差。

通常用角度表示，相位差为0°时表示两个信号完全同相，相位差为180°时表示两个信号完全反相。

相位差的存在会导致交流电路中的电压、电流等参数产生相位差，从而影响电路的性能和运行。

电气自动化专业考试试题(共100分)

电气自动化专业考试试题（共100分）一、选择题（每题2分，共30分）1、测量仪表和控制仪表及其外部设备等精密设备宜存放在温度为（）、相对湿度不大于80％的保温库内。

A、0～15℃B、5～30℃C、5～40℃D、10～40℃2、自动化仪表工程施工中，综合控制系统试验的紧后工序是（）。

A、投运B、交接验收C、竣工资料编制D、回路试验3、自动化仪表设备安装应遵循的程序是（）。

A、先里后外，先低后高，先轻后重B、先里后外，先高后低，先重后轻C、先外后里，先高后低，先轻后重D、先外后里，先低后高，先重后轻4、关于自动化仪表施工，下列说法错误的是（）。

A、先土建后安装B、先两端后中间C、先地上后地下D、先安装设备再配管布线5、仪表系统可开通投入运行，要在（）试验完毕后进行。

A、单体试验和交联试验B、回路试验和单体试验C、系统试验和交联试验D、回路试验和系统试验6、交接试验主要作用是鉴定电气设备的安装质量是否合格，判断设备是否（）。

A、满足设计要求B、可以投入运行C、符合制造标准D、达到规范要求7、电气装置移交的交接试验中，应注意在高压试验设备和高电压引线周围应装设遮拦并（）。

A、放置危险标志B、悬挂警示牌C、设看管人员D、附具危险说明8、在架空电力线路安装中，下列属于导线架设程序的内容的是（）。

A、立杆B、绝缘子安装C、紧线D、电杆组合9、在电缆桥架安装中，长距离电缆桥架每隔（）m距离接地一次。

A、10～20B、20～40C、30～50D、50～7010 、硬母线安装时工作电流大于（）A时，每相母线固定金具或其他支持金具不应构成闭合磁路。

A、1000B、1500C、1800D、200011、导线连接的质量判定方法是：带有接头的导体电阻值必须等于或小于不带接头的同样（）的导体电阻值。

A、尺寸B、大小C、直径D、长度12、成套配电柜的施工程序为：开箱检查→二次搬运→（）→试验调整→送电运行验收。

A、柜体安装固定→二次小线连接→母线安装B、柜体安装固定→母线安装→二次小线连接C、二次小线连接→母线安装→柜体安装固定D、母线安装→二次小线连接→柜体安装固定13、避雷针与引下线之间的连接应采用（）。

电气自动化考试题与答案

电气自动化考试题与答案一、单选题（共47题，每题1分，共47分）1.三相交流异步电动机额定转速（）。

A、等于同步转速B、小于转差率C、大于同步转速D、小于同步转速正确答案：D2.（）的主要成分是干冰。

A、“1211”灭火器B、干粉灭火器C、二氧化碳灭火器D、泡沫灭火器正确答案：C3.对于KYN××800-10型高压开关柜，当（）时，小车可以由定位状态转变为移动状态。

A、接地开关摇把未拔出B、断路器处于断开状态C、断路器处于合闸状态正确答案：B4.室外安装的变压器的周围应装设高度不低于（）m的栅栏。

A、1.7B、1C、1.5D、1.2正确答案：C5.振荡回路中的电容器要定期检查，检测时应采用（）进行。

A、接地电阻测量仪B、万用表C、兆欧表D、电桥正确答案：C6.三相异步电动机，若要稳定运行，则转差率应（）临界转差率。

A、等于B、大于C、小于正确答案：C7.高压绝缘棒应一年进行一次耐压试验，高压验电器应（）进行一次耐压试验。

A、三年B、一年C、3个月D、6个月正确答案：D8.停车时产生振荡的原因常常由于（）环节不起作用。

A、电压负反馈B、桥型稳定C、电流截止负反馈D、电流负反馈正确答案：B9.防火墙两侧长度不小于（）内的电缆应涂刷防火涂料或缠绕防火包带。

A、1mB、5mC、2.5mD、2m正确答案：D10.光纤布线的检测比例是（）。

A、50%B、10%C、30%D、100%正确答案：D11.电压互感器工作时，其高压绕组与被测电路并联，低压绕组与测量仪表的电压线圈（）。

A、混联B、并联C、串联正确答案：B12.三相变压器绕组的连接形式有星形接法（Y接）、（）曲折形接法（Z 接）A、串联接法B、并联接法C、三角形接法（D接）正确答案：C13.在NPN型晶体三极管放大电路中，如将其基极与发射极短路，三极管所处的状态是（）。

A、无法判定B、放大C、饱和D、截止正确答案：D14.八极三相异步电动机的定子圆周对应的电角度为（）。

电气自动化专业电机学试题

电气自动化专业电机学试题第一章变压器差不多工作原理和结构1-1从物理意义上说明变压器什么缘故能变压，而不能变频率？1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳固直流电压吗？什么缘故？1-4 变压器铁芯的作用是什么，什么缘故它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？1-5变压器有哪些要紧部件，它们的要紧作用是什么？1-6变压器原、副方和额定电压的含义是什么？1-7 有一台D-50/10单相变压器，VUUkVASNNN230/10500/,5021==，试求变压器原、副线圈的额定电流？1-8 有一台SSP-125000/220三相电力变压器，YN，d接线，kVUUNN5.10/220/21=，求①变压器额定电压和额定电流；②变压器原、副线圈的额定电流和额定电流。

第二章单相变压器运行原理及特性2-1什么缘故要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些要紧区别？并指出空载和负载时鼓舞各磁通的磁动势？2-2变压器的空载电流的性质和作用如何？它与哪些因素有关？2-3 变压器空载运行时，是否要从电网取得功率？这些功率属于什么性质？起什么作用？什么缘故小负荷用户使用大容量变压器不管对电网和用户均不利？2-4为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，什么缘故？2-5 一台220/110伏的单相变压器，试分析当高压侧加额定电压220伏时，空载电流I0呈什么波形？加110伏时载电流I0呈什么波形，若把110伏加在低压侧，I0又呈什么波形? 2-6 试述变压器激磁电抗和漏抗的物理意义。

它们分别对应什么磁通，对已制成的变压器，它们是否是常数？当电源电压降到额定值的一半时，它们如何变化？我们期望这两个电抗大好依旧小好，什么缘故？这两个电抗谁大谁小，什么缘故？2—7 变压器空载运行时，原线圈加额定电压，这时原线圈电阻r1专门小，什么缘故空载电流I0不大？如将它接在同电压（仍为额定值）的直流电源上，会如何？2—8 一台380/220伏的单相变压器，如不慎将380伏加在二次线圈上，会产生什么现象？2—9一台220/110伏的变压器，变比221==NNk，能否一次线圈用2匝，二次线圈用1匝，什么缘故？2-102-10变压器制造时：①迭片松散，片数不足；②接缝增大；③片间绝缘损害，部对变压器性能有何阻碍？2-11变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何阻碍？2—12 如将铭牌为60赫的变压器，接到50赫的电网上运行，试分析对主磁通、激磁电流、铁损、漏抗及电压变化率有何阻碍？2-13变压器运行时由于电源电压降低，试分析对变压器铁心饱和程度、激磁电流、激磁阻抗、铁损和铜损有何阻碍？2-14两台单相变压器，V U U N N 110/220/21=，原方匝数相同，空载电流II I I I 00≠，今将两台变压器原线圈顺向串联接于440V 电源上，问两台变压器二次侧的空载电压是否相等，什么缘故？2-15变压器负载时，一、二次线圈中各有哪些电动势或电压降，它们产生的缘故是什么？写出它们的表达式，并写出电动势平稳方程？2-16变压器铁心中的磁动势，在空载和负载时比较，有哪些不同？2-17试绘出变压器“T ”形、近似和简化等效电路，说明各参数的意义，并说明各等效电路的使用场合。

电气自动化考试题

电气自动化考试题考试时间：120分钟题目一：选择题1. 以下哪个是电气自动化系统的核心控制器？A）PLC（可编程逻辑控制器）B）DCS（分布式控制系统）C）SCADA（监控与数据采集系统）D）HMI（人机界面）2. 电气自动化系统中的PID控制器主要用于什么目的？A）电压调节B）速度控制C）温度控制D）压力控制3. 对于电气自动化系统的硬件组成，以下描述中不正确的是：A）传感器：用于检测和转换物理量B）执行器：用于执行电气自动化系统的控制核心的指令C）控制器：用于实时监控和控制电气自动化系统的运行D）通信设备：用于与其他系统进行数据交互和远程操作4. 在电气自动化系统中，PLC的基本工作原理是：A）使用逻辑门实现控制功能B）通过开关电源进行控制C）通过编程指令实现控制功能D）使用传感器进行信号输入题目二：填空题1. 电气自动化系统中，拓扑结构图常用的表示方法有____和____。

2. 在PID控制系统中，P代表比例控制，I代表____控制，D代表____控制。

3. 在电气自动化系统中，常见的通信协议有____和____。

题目三：简答题1. 请简要概述电气自动化系统的工作流程。

2. 解释什么是闭环控制和开环控制，并分别举例说明。

3. 论述电气自动化系统在工业生产中的应用优势。

题目四：计算题某电气自动化系统的PID控制器参数为：比例系数Kp=1.2，积分时间Ti=2秒，微分时间Td=0.5秒。

若系统反馈值为50，设定值为40，求输出控制信号。

注意：以上题目仅为示例，实际考试题目可能会有所不同，请以考试时发放的真实试卷为准。

参考答案：题目一：1. A2. C3. D4. C题目二：1. 连接图，电气图2. 积分，微分3. Modbus，Profibus题目三：1. 电气自动化系统的工作流程通常包括传感器检测物理量、传感器输出信号转换为电信号、电信号经控制器分析与处理、通过执行器输出控制信号等几个主要阶段。

电气自动化测试题(含参考答案)

电气自动化测试题（含参考答案）一、单选题（共47题，每题1分，共47分）1.支架上水平敷设电缆每隔（）进行固定，电缆首末两端及转弯处、电缆接头处必须固定。

A、1-2mB、2-5mC、5-10mD、10-15m正确答案：C2.对免维护蓄电池现场进行电池容量校核工作，以0.1C10的恒定放电电流进行放电，放电的容量不得低于（）放电容量的95%。

A、6hB、8hC、10hD、12h正确答案：C3.在交流电路中（）平均值。

A、电流才有B、电压、电动势、电流都有C、电压才有D、电动势才有正确答案：B4.电流互感器的额定二次电流一般为( )A。

A、5B、10C、15正确答案：A5.在自动控制系统中，给定值随时间而不断变化，并且预先不能确定它的变化规律，这种系统成为（）控制系统。

A、随动B、定值C、复合D、程序正确答案：A6.数字式触发电路中如UK＝O时，脉冲频率f＝13kHz，UK＝10V时，f＝（） kHz。

A、130B、1300C、1.3D、13正确答案：A7.三相异步电动机采用能耗制动时，当切断电源后，将（）。

A、定子绕组送入直流电B、转子回路串入电阻C、转子绕组进行反接D、定子任意两相绕组进行反接正确答案：A8.防火墙两侧长度不小于（）内的电缆应涂刷防火涂料或缠绕防火包带。

A、2.5mB、2mC、1mD、5m正确答案：B9.GW4-35/2000隔离开关分、合闸时，其两个闸刀的运动方式为（）。

A、垂直旋转式B、水平转动式C、插入式正确答案：A10.CPU通过总线来完成数控处理和实时控制任务。

（）存放着CNC系统程序，其他程序或数据存放在RAM内，并由后备电池来保存。

A、CPUB、RAMC、ROMD、EPROM正确答案：D11.( )测量前应清理干净，并将两量爪合并，检查游标卡尺的精度情况。

A、千分尺B、卷尺C、游标卡尺D、钢直尺正确答案：C12.外部存储器堆栈的存取规则是（）A、后进先出B、快进先出C、同进同出D、先进先出正确答案：A13.当Rˊ＝Ri时，电路阻抗匹配，振荡器的工作状态叫做（）。

电气工程师自动化专业试题(模版)

重庆集智电气自动化有限公司电气自动化专业基础测试题一、三菱PLC、变频器、触摸屏1、在工程中你曾用过的三菱PLC有哪几种，各有什么特点? 答：FX系列PLC，此PLC系小型机，I/O较少,价格低，适合于用于比校简单的机台A 系列PLC，系模块式，I/O增减较灵活，但现在巳停产，基本上被Q系列取代Q系列PLC拥有A系列所有功能，是现在三菱中的主流2、三菱PLC的编程采用何种编程工具软件？答：GX Developer3、分别说明三菱公司自主开发的现场总线名称、最高通讯速率、最大通讯距离、最大站点数、主站名称。

答：CC—LINK,4、通讯距离超过一定值时,要延长通讯距离应采取何种措施?答：超过50米后增加一个中继器可延长50米5、常用的三菱变频器有几种，它如何与现场总线通讯?答：我接触的有E500，A500，A700，E7406、常用的三菱触摸屏有几种，它如何与PLC和现场总线相连？答:我们用到970，10007、简述两台以上的三菱PLC的联网方案.答：以FX1N 为例采用FX1N－485DB用双绞线接8、你曾用过的组态软件有几种,简述其主要功能.二、西门子PLC、变频器、触摸屏1、在工程中你曾用过的西门子PLC有哪几种，各有什么特点?2、西门子PLC的编程采用何种编程工具软件?3、分别说明西门子公司自主开发的现场总线名称、最高通讯速率、最大通讯距离、最大站点数、主站名称。

4、通讯距离超过一定值时，要延长通讯距离应采取何种措施?5、常用的西门子变频器有几种，它如何与现场总线通讯?6、常用的西门子触摸屏有几种，如何连接到PLC和现场总线上?7、西门子触摸屏能否监控梯形图？8、简述两台以上的西门子PLC的联网方案。

9、你曾用过的组态软件有几种，简述其主要功能。

三、安装及布线1、在工程实施中,现场安装接线、布线有哪些注意事项？答:线号要清楚明白，接线要牢固，线径要选对，布线要走最短距离同时尽量运离高温易腐易砸的地方，移动部位布线应穿工业拖链，动力控制及通信线应分开放置.2、在电磁干扰严重的场合，采取哪些措施可以减少电磁干扰对控制系统的影响？答：采用屏弊线，加装滤波器，动力控制通信线分开，必要时可用光纤通信3、控制柜的布局有哪些必须注意的内容？答:要注意能风散热，动力与通信以及控制测量元件应分开安装，发热较大的元件要留散热空间四、调试1、简述工程实施中系统调试步骤.答:先确定各部分一切正常，再通电,然后启动机台，先手动一个动作一个动作的试,发现问题时立马处理，完成后再进行自动一步步的试，直到完成。

电气自动化考试试题

电气自动化考试试题电气自动化是一门融合了电气工程、控制科学与工程、计算机科学与技术等多个领域的综合性学科。

其在现代工业、农业、交通、能源等领域都有着广泛的应用。

为了检验考生对电气自动化相关知识的掌握程度，以下将呈现一套全面且具有一定难度的电气自动化考试试题。

一、选择题（每题 3 分，共 30 分）1、以下哪种电器元件主要用于接通和分断电路？（）A 接触器B 继电器C 熔断器D 按钮2、三相异步电动机的旋转磁场转速与（）有关。

A 电源电压B 电源频率C 磁极对数D 以上都是3、在 PLC 编程中，常开触点对应的指令是（）A LDB LDIC OUTD AND4、直流电机的调速方法不包括（）A 改变电枢电阻B 改变电枢电压C 改变磁通D 改变电源频率5、自动控制系统中，反馈的作用是（）A 消除偏差B 增大偏差C 保持偏差不变D 以上都不对6、以下哪种传感器可用于测量位移？（）A 光电编码器B 热电偶C 压力传感器D 湿度传感器7、电力电子器件中，属于全控型器件的是（）A 二极管B 晶闸管C 绝缘栅双极型晶体管（IGBT）D 电力二极管8、交流接触器的铁芯通常采用（）制成。

A 硅钢片B 铸铁C 铜D 铝9、变压器的主要作用是（）A 改变电压B 改变电流C 改变阻抗D 以上都是10、在电气控制系统中，热继电器主要用于（）保护。

A 短路B 过载C 欠压D 失压二、填空题（每题 3 分，共 30 分）1、电路的基本组成部分包括电源、＿____、负载和中间环节。

2、正弦交流电的三要素是幅值、角频率和_____。

3、三相异步电动机的定子绕组有_____和三角形两种接法。

4、可编程控制器（PLC）的基本组成包括_____、存储器、输入输出接口和电源。

5、电气控制系统中，常用的保护环节有短路保护、＿____保护、过电流保护、失压保护和零压保护等。

6、直流电机的励磁方式有他励、并励、串励和_____四种。

7、传感器通常由_____、转换元件和测量电路三部分组成。

电气自动化考试试题

电气专业知识试题一、判断题(正确的打“√”，错误的打“×”)6、把三相异步电动机的U2、V2、W2接在一起,U1、V1、W1分别接到电源的A 、B 、C 各相上,该电动机接线为三角形接法。

( )7、鼠笼式异步电动机直接起动也称全压起动,由于起动电压大,所以为大容量电动机( )8、均匀电场中各点的电场强度完全相同,方向一致 ( )9、把长度为L 的一根导线,长度增加一倍,直径减少一半,其阻值与原来的相等 ( )10、串联电路的等效电阻等于各串联电阻之和,并联电阻的等效电阻等于各并联电阻的倒数之和 ( )11、在计算某一复杂电路时,应用基尔霍夫两条定律所能列出的独立方程式的数目等于待求的支路电流数( )12、50赫兹的频率在工业上广泛应用,所以叫做工频( )13、周期、频率和角频率三量中,只要知道其中的任一个量,就可以求出另外两个的。

( )14、异步电动机的转差率越大,转子转动越快( )15、电容器串联时，其总电容大于任何一个电容的容量。

( )16 R1与R2串联后的等效电阻为2121R R R R +⋅。

( )1、带正电的物体失去的电子数目,必定等于带负电物体所获得的电子数目( )2、在磁场中的磁力线都是互不相交 ( )3、几个同频率正弦交流电压之和,不是它们最大值之和,而是有效值之和( )4、在纯电感电路中,电压超前电流90°( )5、电感线圈在直流电路中相当于短路,电容在直流电路中相当于开路( )17.一盏白炽灯标有“220V 100W ”其额定电压为220V 。

( )18磁场具有对磁场中的电流有作用力。

( )19.RL 串联电路中，当ω从0→∞时，阻抗也将从0→∞。

( )20.导体的电阻与温度有关，温度越高，电阻越大。

( )21.RL 串联电路中，已知R=10Ω，ωL=20Ω，|Z|=30Ω。

( )22.应用KCL 、KVL 列方程时，必须注意电压、电流的参考方向。

( )23.电容器在直流电路中相当于短路。

电气自动化试题库(含参考答案)

电气自动化试题库（含参考答案）一、单选题（共47题，每题1分，共47分）1.判断磁场对通电导体作用力的方向，用（）。

A、左手定则B、楞次定律C、安培定则D、右手定则正确答案：A2.电气设备的工作状态可分为运行、备用、（）3种。

A、退出B、试验C、检修正确答案：C3.交流三相异步电动机Z=24，m=32，P=4，则每极每相的槽数为（）。

A、6槽B、8槽C、2槽D、4槽正确答案：C4.在交流电路中（）平均值。

A、电流才有B、电压才有C、电压、电动势、电流都有D、电动势才有正确答案：C5.无换向器电动机的基本电路中，直流电源由（）提供。

A、单相整流电路B、三相可控整流桥C、单相全桥整流电路D、三相整流电路正确答案：B6.晶体管的集电极与发射极之间的正反向阻值都应大于（），如果两个方向的阻值都很小，则可能是击穿了A、0.5KΩB、1KΩC、2KΩD、1.5KΩ正确答案：C7.（）的主要成分是干冰。

A、二氧化碳灭火器B、“1211”灭火器C、干粉灭火器D、泡沫灭火器正确答案：A8.接地体多采用（）制成，其截面应满足热稳定和机械强度的要求。

A、任一种金属材料B、绝缘导线C、型钢D、铜铝材料正确答案：C9.若被测电流超过测量机构的允许值，就需要在表头上( )一个称为分流器的低值电阻。

A、串联B、正接C、反接D、并联正确答案：D10.保护接地的主要作用是（）和减少流经人身的电流。

A、降低接地电压B、减少接地电流C、防止人身触电D、短路保护正确答案：A11.对地电压就是带电体与( )之间的电压。

A、中性线B、某一相线C、接地体D、零电位大地正确答案：D12.三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压（）。

A、等于全压起动时的电压B、是全压起动时的1/3倍C、比Y—△起动时大，比全压起动时小D、是全压起动时的3倍正确答案：C13.逆变桥工作调整是将0.8Ω生铁电阻串联在直流电路里。

这里串入限流电阻的作用是为了在( )保护未调整好的情况下，当逆变失败时将主电路电流限制在一定范围内。

电气自动化试题及答案

电气自动化试题及答案一、选择题（每题2分，共20分）1. 电气自动化系统中，PLC代表什么？A. 可编程逻辑控制器B. 功率限制控制器C. 过程逻辑控制器D. 压力限制控制器2. 下列哪个不是电气自动化系统的基本组成部件？A. 传感器B. 执行器C. 继电器D. 变压器3. 电机的启动方式中，星-三角启动法适用于哪种类型的电机？A. 直流电机B. 交流异步电机C. 同步电机D. 步进电机4. 以下哪个是电气自动化控制系统中的常见输入设备？A. 显示器B. 键盘C. 打印机D. 以上都是5. 在自动化控制系统中，PID控制器的“PID”分别代表什么？A. 比例（Proportional）、积分（Integral）、微分（Derivative）B. 压力（Pressure）、电流（Intensity）、距离（Distance）C. 功率（Power）、绝缘（Insulation）、电压（Voltage）D. 程序（Program）、输入（Input）、输出（Output）二、简答题（每题10分，共30分）6. 简述电气自动化系统的基本功能。

7. 解释什么是闭环控制系统，并说明其优点。

8. 描述可编程逻辑控制器（PLC）在自动化系统中的作用。

三、计算题（每题25分，共50分）9. 假设一个三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A。

请计算其功率因数，并假设功率因数为0.8，求电动机的视在功率。

10. 给定一个简单的PID控制器，其比例增益Kp=10，积分时间Ti=1s，微分时间Td=0.1s。

如果设定点SP=10，实际输出PV=8，计算第一个控制周期内的PID输出。

答案一、选择题1. A. 可编程逻辑控制器2. D. 变压器3. B. 交流异步电机4. A. 显示器5. A. 比例（Proportional）、积分（Integral）、微分（Derivative）二、简答题6. 电气自动化系统的基本功能包括但不限于：自动控制生产过程，提高生产效率，确保产品质量，降低劳动强度，实现远程监控和管理。

电气自动化试题及答案

电气自动化试题及答案一、单选题（每题2分，共20分）1. 电气自动化中，PLC的中文意思是什么？A. 可编程逻辑控制器B. 电力线通信C. 程序逻辑控制器D. 过程逻辑控制器答案：A2. 以下哪个不是电气自动化系统的组成部分？A. 传感器B. 执行器C. 继电器D. 打印机答案：D3. 在电气自动化中，DCS系统指的是什么？A. 分布式控制系统B. 数据采集系统C. 直接控制系统D. 动态控制系统答案：A4. 电气自动化中，以下哪个设备不属于控制设备？A. 变频器B. 伺服电机C. 变压器D. 可编程控制器答案：C5. 在自动化系统中，通常用来表示开关状态的信号是：A. 模拟信号B. 数字信号C. 脉冲信号D. 连续信号答案：B6. 电气自动化中，用于检测和控制机械运动的设备是：A. 传感器B. 执行器C. 显示器D. 继电器答案：B7. 在电气自动化系统中，用于实现远程监控的设备是：A. 传感器B. 执行器C. 远程I/OD. 电源答案：C8. 电气自动化中，以下哪个不是用于数据通信的协议？A. ModbusB. ProfibusC. EthernetD. USB答案：D9. 在电气自动化系统中，用于实现数据采集和处理的设备是：A. 传感器B. 执行器C. 可编程控制器D. 显示器答案：C10. 电气自动化中，以下哪个参数不是电机控制中常见的？A. 转速B. 电压C. 电流D. 温度答案：D二、多选题（每题3分，共15分）1. 电气自动化系统中，以下哪些属于输入设备？A. 按钮B. 传感器C. 显示器D. 继电器答案：AB2. 电气自动化中，以下哪些属于输出设备？A. 电机B. 指示灯C. 传感器D. 继电器答案：ABD3. 在电气自动化系统中，以下哪些是常用的通信方式？A. 串行通信B. 无线通信C. 以太网通信D. 光纤通信答案：ABCD4. 电气自动化中，以下哪些是常见的控制策略？A. 开环控制B. 闭环控制C. 串级控制D. 模糊控制答案：ABCD5. 在电气自动化系统中，以下哪些是故障诊断的方法？A. 故障树分析B. 趋势分析C. 专家系统D. 逻辑分析答案：ABCD三、判断题（每题1分，共10分）1. 电气自动化系统中，PLC是核心控制设备。

电气工程与自动化试题考核试卷

A.纸
B.云母
C.陶瓷
D.铜线
6.以下哪些是电磁波传播的常见方式？( )
A.导波
B.天波
C.地波
D.光纤
7.下列哪些元件在电路中可以提供能量？( )
A.电阻
B.电容
C.电感
D.二极管
8.以下哪些现象属于静电现象？( )
A.摩擦起电
B.雷电
C.电容器的充电与放电
D.电流的热效应
9.下列哪些是电力系统稳定性的影响因素？( )
A.热电偶
B.红外传感器
C.霍尔传感器
D.金属热电阻
13.下列哪些是电机的主要类型？( )
A.交流电机
B.直流电机
C.步进电机
D.液压电机
14.以下哪些是数字电路的基本逻辑门？( )
A.与门（AND）
B.或门（OR）
C.非门（NOT）
D.加法器
15.下列哪些单位用于表示电磁场相关的物理量？( )
A.安培（A）
5. A
6. B
7. C
8. A
9. B
10. D
11. D
12. A
13. C
14. A
15. B
16. D
17. A
18. D
19. C
20. D
二、多选题
1. ABC
2. ABCD
3. ABCD
4. ABC
5. ABC
6. ABC
7. BC
8. ABC
9. ABCD
10. ABC
11. ABC
2.下列哪些是自动控制系统的基本环节？( )
A.被控对象
B.控制器
C.传感器
D.能源

电气工程及自动化试题

一、名词解释:1、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。

2、一次设备: 直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

4、高压断路器：又称高压开关,它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时,通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力.5、负荷开关: 负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点,有一定的断流能力,可以带负荷操作，但不能直接断开短路电流,如果需要,要依靠与它串接的高压熔断器来实现.6、空气断路器(自动开关）：是用手动（或电动)合闸,用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中,当电路内发生过负荷、短路、电压降低或消失时,能自动切断电路。

7、电缆：由芯线(导电部分)、外加绝缘层和保护层三部分组成的电线称为电缆。

8、母线: 电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务.9、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。

10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备.11 、高压验电笔: 用来检查高压网络变配电设备、架空线、电缆是否带电的工具.12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
