基于PLC的车辆出入库管理系统设计
基于PLC的车辆出入库管理课程设计
课程设计报告车辆出入库管理092039207 郭东东092039208 刘凯092039209 刘磊092039212 申博车辆出入库管理课程设计一、设计目的1.1控制要求（1）入库车辆前进时，经过1# → 2#传感器后计数器加1，后退时经过2# → 1#传感器后计数器减1，单经过一个传感器则计数器不动作。
（2）出库车辆前进时经过2# → 1#传感器后计数器减1，后退时经过1# → 2#传感器后计数器加1，单经过一个传感器则计数器不动作。
（3）计一个由两位数码管及相应的辅助元件组成的显示电路，显示车库内车辆的实际数量。
变量约定：S1---启动 S6--- 1# 传感器S2---停止 S7--- 2# 传感器S3---清零 L1---仓库空显示S4--- =“1”入库操作 S4--- =“0”出库操作S5--- =“1”前进操作 S5--- =“0”后退操作1.2课题要求（1）根据题意设计显示电路图，并按图连接。
（2）画出PLC I/O端口接线图，并按图接线。
（3）编制控制程序，并画出梯形逻辑图。
（4）完成系统调试，实现控制要求。
（5）完成课程设计说明书。
二、设计步骤2.1 设计思路本设计是基于PLC的车辆出入库管理系统，采用两位8段数码管来显示车库内车辆的实际数量。
使用开关量输入模块的两个开关来模拟车辆的进出并完成计数工作，车辆进入时经过两个传感器使显示数字加1，车辆外出时经过两个传感器使显示数字减1，但当车辆只经过一个传感器时不计数。
当车辆达到99时，满库指示灯自动亮起，表示车库已满，无车位。
当需要清零时，只需按清零开关即完成清零工作，当车库车辆显示为0时，空库指示灯自动亮起，表示空库。
2.2 I/O分配表本项目需要使用24V电源，IC695CPU310、IC695ETM001、IC694ACC300、IC694MDL754、IC695HSC304、IC69ALG600等模块。
无外接电路，使用触摸屏和开关量输入模块代替输入输出设备。
停车场车辆出入管理plc梯形图控制程序设计
停车场车辆出入管理plc梯形图控制程序设计
停车场车辆出入管理的PLC梯形图控制程序设计可以按照以下步骤进行设计：
1. 确定输入信号：
- 车辆入场信号：检测到车辆进入停车场的信号。
- 车辆出场信号：检测到车辆离开停车场的信号。
2. 确定输出信号：
- 车位占用信号：指示停车场车位是否被占用。
- 道闸控制信号：控制道闸的开关动作。
3. 设计PLC梯形图程序：
- 输入信号处理部分：
- 当车辆入场信号触发时，设置车位占用信号为占用状态。
- 当车辆出场信号触发时，设置车位占用信号为空闲状态。
- 输出信号处理部分：
- 当车位占用信号为占用状态时，控制道闸关闭，阻止车辆出场。
- 当车位占用信号为空闲状态时，控制道闸打开，允许车辆出场。
4. 添加安全保护机制：
- 考虑添加一定的延时控制，避免车辆进出时的信号抖动导致错误操作。
- 考虑添加传感器故障检测机制，及时发现故障并报警。
请注意，以上仅为概括性的设计思路，具体的PLC梯形图控制程序设计还需要根据实际的停车场环境和设备来进行具体设计。
plc车辆出入库管理设计方案
PLC车辆出入库管理设计方案背景介绍车辆出入库管理是指对于企业内部的停放车辆进行监管，包括车辆的进出记录、停放位置等信息的管理和统计，是现代企业管理中不可或缺的一部分。
基于这个背景，我们设计了一种基于PLC的车辆出入库管理方案。
设计方案智能门禁系统智能门禁系统使用PLC控制器，通过扫描员工身份证和出入车辆的车牌号码进行开门和关门操作。
门禁系统拥有多种状态，包括开启状态、关闭状态和故障状态。
当门禁系统检测到异常情况或者故障状态时，将自动报警并记录异常状况。
车辆数据管理系统车辆数据管理系统用于记录车辆信息和出入记录等数据。
员工可以通过该系统查询车辆进出记录、停放位置等信息。
管理员可以通过该系统管理车辆的入库和出库流程，并对车辆信息进行统计和分析。
车辆数据管理系统包括以下模块：1.车辆信息管理模块：用于记录车辆的基本信息，包括车辆型号、车牌号码、车辆所有人等。
2.车辆进出管理模块：用于记录车辆的进出信息，包括进出时间、进出门禁系统等信息。
3.员工信息管理模块：用于记录员工的基本信息，包括员工编号、姓名和部门等。
4.数据统计分析模块：用于对车辆信息进行统计和分析，包括车辆进出记录、停车时间、停车位置等信息。
车位管理系统车位管理系统用于管理车辆的停放位置，并且为车辆分配停放位置。
车位管理系统分为两个主要模块：1.车位分配模块：用于为车辆分配合适的停放位置，并且记录车位的占用情况。
2.车位查询模块：用于查询可用车位，方便员工将车停放到可用车位。
总结PLC车辆出入库管理方案是一种简单、高效、安全的方案。
它通过扫描员工身份证和车牌号码进行门禁管理，并且通过车辆数据管理系统和车位管理系统进行车辆信息的记录和管理，实现对车辆出入记录和停车位置的监控和统计，对企业内部车辆进行有效的管理。
基于PLC车辆出入库管理
课程设计说明书题目：车辆出入库电气控制系统设计专业班级：姓名：学号:指导教师:目录一系统背景描述及设计要求 (2)1.1系统背景描述 (2)1.2设计要求 (3)二方案论证 (4)2.1硬件结构 (4)2.2设计方案 (4)2.3方案比较及方案具体确定 (5)三．车辆出去库管理的构成 (6)3.1 车辆出去库管理系统的构想 (6)3.3系统的主电路原理图 (7)3.3 显示电路 (7)3.4 I/O口分配表 (7)3.5 I/O接线图 (8)3.5 元器件的选型 (8)四．软件设计 (9)4.1 主流程图 (9)4.2 梯形图 (11)五．系统调试 (11)设计心得 (11)参考文献 (12)附录一：元件清单 (12)附录二:主电路原理图 (13)附录三：PLC控制原理图 (13)附录四：PLC控制接线图 (13)一系统背景描述及设计要求1。
1系统背景描述可编程逻辑控制器是一种以微处理器为核心的计算机系统，它是在继电器控制和计算机控制的基础上发展而来的一种新型工业自动控制装置.早期的PLC在功能上只能实现逻辑控制,因而被称为可编程逻辑控制器,其主要特点是用简单的程序完成复杂的逻辑控制,同继电器控制系统相比具有可靠性高、控制逻辑容易改变、外接线简单等特点。
随着微电子技术和微计算机技术的发展,PLC不仅可以实现逻辑控制，还能实现模拟量、运动和过程控制以及数据处理及通信。
因此，美国电气制造商协会于1980年将它正式命名为可编程控制器,为避免与个人计算机的简称混淆,习惯上仍称为PLC.早期的自动控制系统是依靠继电-接触器来实现的,其特点是:结构简单、价格低廉、抗干扰能力强,可以实现集中控制和远距离控制，但是其采用固定接线，通用性和灵活性差；又采用触点的开关动作，工作频率低，触点易损坏,可靠性差. 1969年，出现了可编程逻辑控制器PLC(Programmble Logic Controller)，其特点是：具备逻辑控制、定时、计数等功能，编程语言采用直观的梯形图语言,软件更改方便，通用性和灵活性好。
PLC-车辆出入库管理
PLC-车辆出入库管理1. 简介PLC(可编程逻辑控制器)是一种用于工业自动化领域的电子计算机，通过将输入的电信号转换为输出电信号来控制各种设备的运行。
在车辆出入库管理方面，PLC可以用来控制大门的开关、车辆进出的计数和抓拍照片等功能。
2. 系统设计思路车辆出入库管理系统的主要功能包括车辆出入的计数和抓拍照片、大门的开关和车辆库存的管理等。
系统整体上的设计思路如下：2.1 车辆进出的计数和抓拍照片车辆进出的计数和抓拍照片是车辆出入库管理系统最重要的功能之一。
为了实现这一功能，我们需要在车辆进出口上方安装摄像头和传感器。
具体实现步骤如下：1.当车辆驶入进出口传感器的范围时，PLC会收到传感器发送的信号，并计数车辆数量。
2.同时，PLC会控制摄像头进行拍照，将照片存储到指定的存储设备中。
2.2 大门的开关大门的开关是车辆出入库管理系统的另外一个重要功能。
大门的开关由PLC控制，PLC会根据车辆的进出情况进行控制。
具体实现步骤如下：1.当车辆驶入进出口传感器的范围时，PLC会控制大门打开。
2.当车辆驶出进出口传感器的范围时，PLC会控制大门关闭。
2.3 车辆库存的管理车辆库存的管理是车辆出入库管理系统中的重要一环，PLC可以帮助我们实现车辆库存的实时监控和管理。
具体实现步骤如下：1.当车辆进入库区域时，PLC会计数车辆数量，并更新车辆进库数量。
2.当车辆驶离库区域时，PLC会计数车辆数量，并更新车辆出库数量。
3.并且，PLC还可以按照车辆类型和入库时间等信息对车辆进行归档管理，方便车辆的快速查找和统计。
3.通过以上介绍可以看出，PLC对于车辆出入库管理系统的设计和实现起到了至关重要的作用。
通过PLC技术的应用，车辆出入和库存的管理变得更加方便快捷，同时也提高了车辆的安全性和管理效率。
基于PLC的车辆出入库管理系统

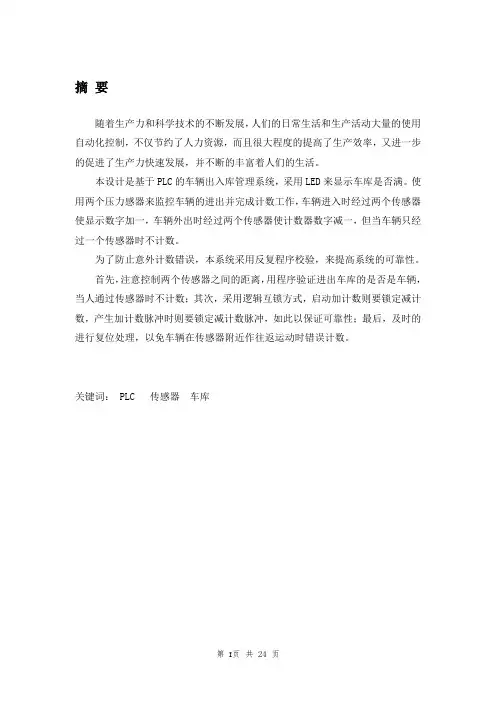

摘要随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使用自动化控制，不仅节约了人力资源，而且很大程度的提高了生产效率，又进一步的促进了生产力快速发展，并不断的丰富着人们的生活。
本设计是基于PLC的车辆出入库管理系统，采用LED来显示车库是否满。
使用两个压力感器来监控车辆的进出并完成计数工作，车辆进入时经过两个传感器使显示数字加一，车辆外出时经过两个传感器使计数器数字减一，但当车辆只经过一个传感器时不计数。
为了防止意外计数错误，本系统采用反复程序校验，来提高系统的可靠性。
首先，注意控制两个传感器之间的距离，用程序验证进出车库的是否是车辆，当人通过传感器时不计数；其次，采用逻辑互锁方式，启动加计数则要锁定减计数，产生加计数脉冲时则要锁定减计数脉冲，如此以保证可靠性；最后，及时的进行复位处理，以免车辆在传感器附近作往返运动时错误计数。
关键词： PLC 传感器车库目录摘要 (I)第一章引言 (3)1.1 PLC的基本结构 (3)1.2 PLC的工作原理 (4)第二章车辆出入库管理系统的构成 (5)2.1 整体框架 (5)2.2 传感器的布置 (6)2.3 I/O 口地址分配 (7)2.4 PLC的I/O端口接线 (9)第三章硬件的选择 (10)3.1 可控编程控制器的选择（PLC） (10)3.2 压力传感器的选择 (11)3.3 按钮开关的选择 (12)3.4 信号灯的选取 (12)3.5 导线选择 (12)3.6 LED显示屏的选择 (13)3.7 元件明细表 (13)第四章程序设计 (14)4.1 控制要求 (14)4.2 计数逻辑 (14)4.3 顺序功能图 (15)4.4 程序流程图 (17)4.5 程序梯形图 (18)4.6 程序指令表 (20)结论 (21)致谢 (22)参考文献 (24)第一章引言1.1 PLC的基本结构1、中央处理单元(CPU) 中央处理单元 (CPU)是PLC的控制核心。
基于PLC的车辆出入库管理系统的设计
摘要：该设计针对目前车辆出入库管理系统中存在的系统管理落后、自动化程度低、安全性较差、人性化和运行效率不足等问题提出改进方法，设计了一种基于PLC的车辆出入库管理系统。
设计的思想立足于车辆管理系统的可靠性、安全性和高效性，使车辆出入库管理系统实现以下要求：车辆出入库的自动化、数量统计的自动化、信息查询的自动化。
本文叙述基于PLC控制车辆出入库系统的一个基本思路和方法。
着重介绍了PLC 工作特点和运行原理，介绍了西门子S7-200可编程控制器系列CPU226型PLC控制器的主要特点。
叙述车辆出入库电气控制和自动控制系统中所用传感器的特点和使用，在设计中采用光电传感器输入信号，通过PLC控制，完成了车辆出入库时的统计和显示工作，能够准确可靠的进行计数统计。
车库内信息使用七段数码管显示出总车位和实时车辆数目，简单清晰，让用户一目了然。
本文主要针对车辆出入库进行了智能化设计，采取PLC技术对车辆出入库管理系统进行设计，使车辆出入库系统实现的高度自动化。
关键词：可编程控制器；传感器；自动化The design of storage management system of vehicle based onPLCABSTRACT:This paper design a vehicle management system based on PLC, put forward the improvement methods of the following questions that the vehicle management system have some problems like backward management, low degree of automation, poor security, lack humanization and efficiency at present. The design thought based on the vehicle management system reliability, safety and efficiency, so that the vehicle management system to achieve the following requirements: the vehicle out of the warehouse, statistics the number and information query of automation.This paper describes one of the basic ideas and methods of the vehicle storage system based on PLC. Introduced the PLC characteristic and operation principle, the main characteristics of Siemens S7-200 CPU226 PLC controller is also presented. And describe the sensor’s characteristics and application that is used in the vehicle storage electric control and automatic control. In the design the signal input through the PLC control, to finishing displaying the result of vehicle storage’s statistics and accurate and reliable counting statistics. Using the information of seven digital tube display number, total parking spaces and real-time vehicle garage is simple and clear, let users stick out a mile. This paper mainly aims at the intelligent design of vehicle garage, adopt PLC technology for vehicle management system design, make the vehicle out of storage system is highly automatic.KEYWORDS：PLC ；Sensor ；Automation目录1 绪论 (1)1.1 课题设计的背景 (1)1.2 课题设计的意义 (1)1.3 课题设计的要求 (1)2 车库管理系统的设计 (1)2.1 车库管理系统的示意图 (1)2.2 车库管理系统的自动化 (2)2.3 车库管理系统的工作步骤 (3)2.4 车库管理系统的工作流程图 (3)2.5 车库管理系统的功能构成 (3)3 元器件的分析和选择 (5)3.1 PLC的分析和选择 (5)3.2 传感器的分析和选择 (8)3.3 电路元件的选择 (11)3.4 摄像头的选择 (13)3.5 显示装置的选用 (15)4 硬件的设计 (16)4.1 PLC框架设计 (16)4.2 PLC I/O编号的分配 (17)4.3 PLC外部接线图的设计 (18)4.4 电器控制原理图的设计 (18)5 软件的设计 (19)5.1 PLC编程指令 (19)5.2 梯形图设计和分析 (19)5.3 语句表 (26)5.4 程序的调试 (27)总结 (29)致谢 ............................................................................. 错误!未定义书签。
车辆出入库管理西门子PLC系统设计 电气工程技术专业毕业论文
目录第一部分设计任务与调研 (2)第二部分设计说明 (3)第三部分设计成果 (8)第四部分结束语 (22)第五部分致谢 (23)第六部分参考文献 (24)第一部分设计任务与调研1、毕业设计的主要任务设计一个车辆出入库管理的西门子PLC自动控制系统。
通过LED显像管，可以实时的显示车库车辆的数量。
同时，设置的指示灯模块，能够实时显示是否可以进行停放车辆，方便车主查找确定停车地点。
2、设计的思路、步骤、方法设计的思路充分运用三年所学专业知识和实践技能，图书馆相关资料查询，依托西门子S7-200的强大功能，采集车库的输入数据，经过CPU的逻辑与算数运算处理过程，实现对车库系统的合理控制。
设计的步骤分析车库系统的基本结构、主要功能、运动形式、控制顺序、控制要求、分析原理图、确定车库系统整体布局图、PLC的选型、硬件系统和软件程序设计、PLC的I/O分配、绘制PLC的外部接线图和控制系统接线、S7-200的模拟仿真等内容。
设计的方法通过网上文献搜寻、图书馆查阅、中国知库材料的搜集、了解分析8位的开关量输出口以BCD码形式输出车库内现存车辆的数量的控制方式、PLC编程及仿真调试等内容。
通过车库管理系统的实物图，控制原理图，外部接线图，梯形图等内容确定，能够方便读者从直观的角度了解本设计的主旨思想和脉络。
3、调研的目的和总结通过调研能让我们对车库管理系统的控制和性能多方面进行清晰的解读，性能特点，技术指标，优缺点等等，增强我们实践能力，培养了自主探索精神，加强了设计说服力，在这次调研中，我们体会到：调研的重要性，在实践中学习，在操作中发现问题、解决问题。
通过调研，能不断提高我们应对和突发事件的应变能力和水平，大大的提高了工作的效率，降低成本，最后带来更多的利润。
第二部分设计说明2.1 车辆进出库管理系统车库管理系统主要由四部分组成，依次为指示灯显示单元、开入检测单元、开出检测单元、显示车库中车辆数量单元。
图2-1 车辆出入库系统结构示意图指示灯显示单元：入口处设置红绿两色指示灯，指示停车场是否有空位。
基于PLC的车辆出入库毕业设计
基于PLC的车辆出入库毕业设计本文将介绍一个基于PLC的车辆出入库系统的毕业设计。
该系统旨在提高停车场管理效率和安全性，并为用户提供方便的停车服务。
1. 系统架构该系统由以下五个组成部分组成：停车场入口控制器、停车场出口控制器、PLC控制器、车道指示灯和车位状态指示灯。
停车场入口控制器和停车场出口控制器通过PLC控制器进行通信。
当车辆进入停车场时，入口控制器将车辆信息发送给PLC控制器，PLC控制器将相应的车位信息发送给车道指示灯和车位状态指示灯。
当车辆离开停车场时，出口控制器将车辆信息和停车时间发送给PLC控制器，PLC控制器将车费信息发送给出口控制器。
2. 系统实现系统实现需要以下步骤：（1）设计停车场入口控制器和出口控制器停车场入口控制器和出口控制器需要实现车辆信息的采集和发送。
车辆信息包括车牌号码、入场时间、出场时间等。
控制器需要能够通过PLC控制器与其他组件进行通信，以便实现车辆信息的处理和传递。
（2）设计PLC控制器PLC控制器需要实现对停车场入口控制器和出口控制器的通信，并根据收到的信息控制车道指示灯和车位状态指示灯。
PLC控制器还需要保存和查询停车记录，并计算停车费用。
（3）设计车道指示灯和车位状态指示灯车道指示灯和车位状态指示灯需要根据PLC控制器发送的车位信息进行控制。
车道指示灯用于指示车辆入口和出口的开放状态，车位状态指示灯用于指示车位的空闲和占用状态。
（4）集成各组件将停车场入口控制器、出口控制器、PLC控制器、车道指示灯和车位状态指示灯集成在一起，并进行系统调试和测试，以确保系统的可靠性和稳定性。
3. 系统优势基于PLC的车辆出入库系统相比传统的人工管理系统具有以下优势：（1）提高停车场管理效率和安全性：使用PLC控制器和车辆控制器可以实现自动化管理，减少了人工干预，提高了管理效率和安全性。
（2）方便停车：车道指示灯和车位状态指示灯让驾驶员能够快速找到空闲车位，提高了用户体验。
车辆出入库管理系统plc毕业设计
车辆出入库管理系统plc毕业设计1. 车辆出入库管理系统介绍车辆出入库管理系统是一款用于管理停车场车辆进出情况的系统。
此系统可以实现自动识别车牌号码，进行出入库记录、车辆管理等多项功能。
其中，PLC(可编程逻辑控制器)作为硬件设备可以帮助该系统实现更加精确的控制。
2. 系统的设计思路在设计车辆出入库管理系统中，我们需要首先确定系统的基本功能；其次，确定使用的硬件和软件的型号及规格；最后，对系统整体进行设计和实现。
2.1 系统的主要功能车辆出入库管理系统的主要功能包括：1.识别车牌号码2.记录车辆进出时间3.显示车辆信息4.管理车辆进出记录5.设置管理员权限2.2 硬件和软件的选择在选择硬件和软件的时候需要考虑可靠性、稳定性以及其它功能的需求。
经过评估和选择，我们采用以下硬件和软件：- 嵌入式工控机- PLC控制器- 图像采集设备- TCP/IP通讯模块- 数据库- 软件：Visual Studio、2.3 系统整体设计和实现车辆出入库管理系统的设计和实现需要从硬件和软件两方面进行考虑。
首先，需要在硬件中对PLC进行编程和网络通讯的设置，以确保系统可以自动调节车辆通行和停车的情况。
其次，我们需要在软件方面使用Visual Studio和编写代码来实现车辆进出记录和车辆管理等功能。
代码中需要集成算法、网络通讯和用户交互等多种功能，以确保系统功能完备、可靠、稳定。
3. 几大模块的实现车辆出入库管理系统主要包含以下模块的实现：3.1 图像采集与识别模块此模块通过采用高像素的图像设备，配合图像识别算法来实现车牌号码的识别，并将识别结果传递给PLC或程序中，方便车辆进出记录和管理。
同时，该模块具有高精度、高速度、高可靠性的特点。
3.2 PLC控制模块PLC控制模块是整个车辆出入库管理系统中的核心部分。
该模块负责实现车辆通行门的开闭控制、车辆进出记录、信号调节等功能，确保系统的自动化运行和数据精确性。
3.3 数据库管理模块该模块用于实现车辆管理、进出记录存储和查询，以及管理员权限设置等功能。
基于PLC车辆出入库管理
电气控制与PLC课程设计说明书题目：车辆出入库电气控制系统设计专业班级：姓名：学号：指导教师：目录一系统背景描述及设计要求 (3)1.1系统背景描述 (3)1.2设计要求 (4)二方案论证 (4)2.1硬件结构 (4)2.2设计方案 (5)2.3方案比较及方案具体确定 (6)三．车辆出去库管理的构成 (6)3.1 车辆出去库管理系统的构想 (6)3.3系统的主电路原理图 (8)3.3 显示电路 (8)3.4 I/O口分配表 (9)3.5 I/O接线图 (10)3.5 元器件的选型 (10)四．软件设计 (11)4.1 主流程图 (11)4.2 梯形图 (13)五．系统调试 (14)设计心得 (15)参考文献 (16)附录一：元件清单 (17)附录二:主电路原理图 (18)附录三：PLC控制原理图 (19)附录四：PLC控制接线图 (20)一系统背景描述及设计要求1.1系统背景描述可编程逻辑控制器是一种以微处理器为核心的计算机系统，它是在继电器控制和计算机控制的基础上发展而来的一种新型工业自动控制装置。
早期的PLC在功能上只能实现逻辑控制，因而被称为可编程逻辑控制器，其主要特点是用简单的程序完成复杂的逻辑控制，同继电器控制系统相比具有可靠性高、控制逻辑容易改变、外接线简单等特点。
随着微电子技术和微计算机技术的发展,PLC不仅可以实现逻辑控制,还能实现模拟量、运动和过程控制以及数据处理及通信。
因此,美国电气制造商协会于1980年将它正式命名为可编程控制器,为避免与个人计算机的简称混淆,习惯上仍称为PLC。
早期的自动控制系统是依靠继电-接触器来实现的，其特点是：结构简单、价格低廉、抗干扰能力强，可以实现集中控制和远距离控制，但是其采用固定接线，通用性和灵活性差；又采用触点的开关动作，工作频率低，触点易损坏，可靠性差。
1969年，出现了可编程逻辑控制器PLC （Programmble Logic Controller），其特点是：具备逻辑控制、定时、计数等功能，编程语言采用直观的梯形图语言，软件更改方便，通用性和灵活性好。
基于PLC的车辆出入库管理系统设计
图1 车辆出入库流程图
结束语
本设计将出入库车道设计为单行道，采用两个光电传感器采集信号，检测车辆出入库的信息，全部过程由PLC完成控制，实现了车辆出入库的数目统计和显示工作，能够可靠、准确、无误的进行计数。
在人通过光传感器时不会进行计数，采用两个LED数码管显示，能够实时显示车库内车辆的剩余数量，这样实现了车库管理自动化程度高、准确可靠的效果。
参考文献
[1] 倪骏程.PLC技术在电气设备自动化控制中的应用[J].电子制
2019(2):82-83.
[2]赵江涛.P L C在电气自动控制中的应用实践[J].科技风2019(4):61.
[3] 翟潘.PLC在电气自动化系统中的应用[J].电子技术与软件工
2019(3):107.。
plc车辆出入库管理设计方案
#PLC车辆出入库管理设计方案##概述随着智能物流行业的快速发展，PLC（可编程逻辑控制器）在物流行业中的应用也越来越广泛。
通过运用PLC技术，可以实现对车辆出入库管理的自动化，提高车辆出入库的效率和安全性。
通过分析物流行业对车辆出入库管理的需求，设计了一套PLC车辆出入库管理方案，并在其中集成了RFID技术和二维码技术，以更好地满足实际业务需要。
##方案设计###PLC控制系统设计PLC控制系统是整个方案的核心，负责监测和控制车辆的运动。
该系统由PLC、传感器、执行器等组成。
在该方案中，通过多台PLC并联互连，实现整个车辆出入库管理控制系统的全过程控制。
在车辆进入过程中，PLC控制系统设置几个关键控制点，通过控制各个传感器、执行器的联动，实现不同环节的控制和判断，即车辆入库前检测、门控制、道闸控制等。
当车辆出库时，控制系统同样会对运动路径进行控制，确保运动的方向和速度。
###RFID技术应用该方案采用了RFID（射频识别）技术，通过RFID标签对车辆进行身份确认和跟踪。
在车辆进入入口处，系统通过读取RFID标签，分析车辆是否在规定时间内可以出库，以此判断是否放行。
同样在车辆出口处，也会对车辆的RFID标签进行再次读取，以确认车辆的身份。
系统中的RFID读写器通过与PLC控制系统的协同工作，防止了车辆过多时造成的混乱和拥堵；更进一步，可以为物流企业提供更加智能的车辆调度和跟踪服务，提高企业效率。
###二维码技术应用除了RFID技术外，该方案还采用了二维码技术，通过在车牌上或车头贴上二维码标签，实现车辆信息的精准识别。
在车辆进入入口处，读取车牌二维码，识别车辆身份；在车辆出口处，只需要再次读取车牌二维码，就可以判断出该车辆是否在规定时间内出库，是否需要收费等，保证车辆运行的安全性和合规性。
##结语随着物流行业和智能物流行业的持续发展，车辆出入库管理的自动化是不可避免的趋势。
PLC控制系统、RFID技术和二维码技术的应用，为车辆出入库管理提供了更好的解决方案。
基于PLC的车辆出入库管理系统设计
基于PLC的车辆出入库管理系统设计车辆出入库管理系统广泛应用于停车场、车库、物流园区等场所，通过自动化设备、传感器和软件系统，实现对车辆出入进行可靠、高效的管理和控制。
本文将基于PLC（可编程逻辑控制器）来设计车辆出入库管理系统。
一、系统架构设计车辆出入库管理系统主要由感知层、控制层和应用层组成。
感知层：感知层通过安装在入口和出口处的传感器，对车辆进行识别和监测。
传感器可以采用光电传感器、超声波传感器、摄像头等。
传感器将感知到的信息传输给控制层。
控制层：控制层包括PLC、开关和执行器等设备。
PLC是系统的核心控制设备，通过接收传感器的信号，判断车辆的状态，并根据系统的逻辑进行控制。
开关和执行器负责与外部环境的交互，如控制道闸的开闭、抬降停车位等。
应用层：应用层是系统的上层软件，用于实现车辆的管理、统计和控制。
应用层主要包括车辆信息数据库、车辆管理软件和用户界面。
车辆信息数据库存储着车辆的相关信息，如车牌号、入库时间、出库时间等。
车辆管理软件通过与PLC通信，实现车辆的入库、出库、查询和统计等功能。
用户界面提供给操作员使用，以便查看系统的状态和操作。
二、系统功能设计1.车辆入库管理功能：当车辆驶入入口时，系统通过传感器感知车辆的到来，并通过PLC控制入口的道闸抬起，允许车辆驶入停车场。
同时，系统记录下车辆的相关信息，如车牌号和入库时间，并存储到车辆信息数据库中。
2.车辆出库管理功能：当车辆想要驶出停车场时，系统通过传感器感知车辆的到来，并通过PLC控制出口的道闸抬起，允许车辆驶出停车场。
同时，系统根据车牌号和出库时间，在车辆信息数据库中查找到相应的记录，并计算停车费用。
车主可通过系统的用户界面支付停车费用，系统记录支付信息并更新车辆信息数据库。
3.车辆查询和统计功能：系统提供查询功能，用户可以通过车牌号或时间范围来查询车辆的出入记录。
系统根据查询条件，在车辆信息数据库中进行，并将结果显示给用户。
系统还提供统计功能，可以统计其中一时间段内的车辆出入次数、停车时间等信息。
车辆出入库管理plc设计
车辆出入库管理plc设计车辆出入库管理 PLC 设计在现代社会，车辆的数量不断增加，对于停车场等场所的车辆出入库管理变得日益重要。
有效的车辆出入库管理系统不仅能够提高停车场的运行效率，还能提升用户的体验，保障车辆的安全。
而可编程逻辑控制器（PLC）作为一种可靠的工业控制设备，在车辆出入库管理中发挥着关键作用。
一、车辆出入库管理系统的需求分析首先，我们需要明确车辆出入库管理系统的功能需求。
它应当能够准确记录车辆的出入库时间，识别车辆的身份信息，控制道闸的升降，显示停车场内的车位状态，并能够与上位机进行数据通信，以便进行远程监控和管理。
对于车辆的识别，可以采用车牌识别技术、射频识别（RFID）技术或者蓝牙技术等。
车牌识别技术通过摄像头拍摄车辆的车牌图像，经过图像处理和识别算法，获取车牌号码。
RFID 技术则是在车辆上安装电子标签，通过读卡器读取标签中的信息。
蓝牙技术则是利用车辆上的蓝牙设备与停车场的蓝牙接收器进行连接和通信。
道闸的控制是实现车辆出入管理的重要环节。
道闸需要根据车辆的识别结果和系统的指令，准确地升起或降下，以允许或阻止车辆的通行。
同时，为了确保安全，道闸还应具备防砸车功能，当检测到有车辆或行人在道闸下方时，能够及时停止动作。
车位状态的显示可以通过在停车场入口处设置显示屏，实时显示剩余车位的数量。
也可以在每个车位上安装传感器，检测车位是否被占用，并将状态信息反馈给系统。
与上位机的通信则可以采用以太网、串口通信等方式，将车辆的出入库记录、车位状态等数据上传到服务器，方便管理人员进行查询和统计分析。
二、PLC 的选型和硬件配置根据车辆出入库管理系统的需求，我们需要选择合适的 PLC 型号。
在选型时，需要考虑 PLC 的输入输出点数、处理速度、存储容量、通信接口等因素。
对于输入信号，包括车辆识别设备的输出信号、道闸状态检测信号、车位传感器信号等。
输出信号则包括道闸控制信号、车位状态指示灯控制信号、显示屏控制信号等。
车辆出入库管理PLC控制设计
诚信声明本人郑重声明：所呈交的毕业项目报告/论文《车辆出入库管理PLC控制设计》是本人在指导老师的指导下，独立研究、写作的成果。
论文中所引用是他人的无论以何种方式发布的文字、研究成果，均在论文中以明确方式标明。
本声明的法律结果由本人独自承担。
作者签名：年月日摘要:停车场管理系统重点要做到准确指示车辆进出，车辆进入时给予司机准确的车位数量，车辆进入后，记录车辆总量，车辆离开时，减少车辆数量。
车辆进出指示可完全由PLC作为中央控制处理。
对现有的停车系统管理实现以下要求：车辆出入库自动化、数量统计自动化、信息查询自动化。
具有汽车检测功能, 道闸开关功能, 车辆计数功能, 故障报警功能。
将单道设计为双道，出入不冲突；在出入口处，设置电子狗，提高安全性；车辆信息的检测装置在车辆上，当车辆经过出入口时就实现车辆的身份识别，方便车主。
单道对于小型停车库实用，小型车库车辆出入不拥堵，单道车辆出入库管理系统的自动化与信息自动化完全能够服务于各种社区小型车库。
关键词：PLC , 智能收费系统, 车辆出入库管理, 安全管理Take to:Parking management system key to achieve accurate indication of vehicles, vehicle access to give drivers accurately the number of parking spaces, vehicles entering, records the vehicle gross, vehicles leave, reduced number of vehicles. Vehicle import and instructions can be completely by PLC as the central control processing. The existing parking management system to achieve the following requirements: the vehicle storage automation, quantity statistics automation, information automation. Auto detection, vehicle road gate switch function, counting function, fault alarm function. The single channel design for the double channel conflict, discrepancy; in the entrance, is set electronic dog, improve the safety; the vehicle information detection device on a vehicle, when a vehicle passes through the passageway when the vehicle identification, convenience for drivers. Single channel for small garage utility, small garage vehicle access is not crowded, the single vehicle out of storage management system of automation and information automation can serve a variety of communities of small garage.Key words: PLC, intelligent charging system, vehicle in and out of storage management, security management目录1、课程设计题目与设计分析 (5)1.1 课程设计题目 (5)1.2 课程设计分析 (5)2、车辆出入库管理系统构成 (6)2.1车辆出入库管理系统工作流程图 (6)2.2 系统功能构成及相关元器件 (8)3、PLC设计 (10)3.1 PLC设计分析 (10)3.2 PLC控制系统 (12)3.3 PLC的I/O接线图 (13)3.4 触摸屏的显示与控制功能 (13)3.5 传感器位置与选择 (15)3.6 IC卡检测仪 (18)4、电气原理图 (18)4.1电气原理总图 (18)4.2 电动机正反转电路图 (20)5、系统程序设计 (21)5.1道闸控制程序 (21)5.2车辆计数程序 (23)5.3故障报警程序 (24)5.4 A/D转换控制程序 (25)6、设计总结 (28)6.1方案可行性 (28)6.2方案优缺点 (28)6.3方案的改进 (28)参考文献 (29)车辆出入库管理PLC控制设计1、课程设计题目与设计分析1.1 课程设计题目车辆出入库管理1.1.1 课题内容：编制一个用PLC控制的车辆出入库管理梯形图控制程序，控制要求如下：1．入库车辆前进时，经过1# →2#传感器后计数器加1，后退时经过2# →1#传感器后计数器减1，单经过一个传感器则计数器不动作。
