表面粗糙度及其检测 (2)
表面粗糙度与检测(新国标)(技术经验)
在取样长度lr内，纵坐标值Z(x)的绝对值的算术平均值
Ra
1
lr
lr 0
Z(x
)dx
Ra
1 n
n i1
Zi
Z(x)
Zi
Ra
算术平均 偏差Ra
lr
技术研究
x
12
（2）轮廓的最大高度Rz
在取样长度lr内 Rz ZPmax ZV min
Z(x)
Z P1
Z Pmax
中线
Rz
Z v1
Zv2
lr
最大高度Rz
1. 表面粗糙度要求标注的内容
表面粗糙度 要求标注的内容：
表面粗糙度单一要求（不可省略）
传输带
补充要求
取样长度 加工工艺
加工余量等。
技术研究
31
表面粗糙度要求标注的内容在图中注写的位置，见图 所示。
粗糙度要求的注写的位置
a —第一个表面粗糙度（单一）要求（μm）；
b — 第二个表面粗糙度要求（μm）；
技术研究
26
技术研究
27
技术研究
28
技术研究
29
5.3 表面粗糙度符号、代号及其注法
一. 表面粗糙度的符号
符号
意义及说明
基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值 或有关说明（例如：表面处理、局部热处理状况等）时，仅适用 于简化代号标注
基本符号加一短划，表示表面是用去除材料的方法获得。例如： 车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等
（1）对摩擦和磨损的影响 具有微观几何形状误差的两个表面只能在轮廓的峰顶
发生接触，如下图所示 。
技术研究
5
（2）对配合性能的影响 如果是间隙配合，磨损后，间隙增大； 如果是过盈配合，由于峰值的存在，压入后，过盈量不足。
第三章--表面粗糙度及检测
第二节 表面粗糙度评估参数值旳 选择
评估参数值旳选择
总原则：在满足功能要求旳前提下，尽量选择较大旳表 粗糙度参数值，以减小加工难度，降低成本。
选择措施：类比法。 一般原则： （1）同一零件上工作表面比非工作表面粗糙度参数值小。 （2）摩擦表面比非摩擦表面旳粗糙度参数值小，滚动摩擦 表面比滑动摩擦表面旳粗糙度参数值小。 （3）承受交变载荷旳表面及易引起应力集中旳部分（如圆 角，沟槽）粗糙度参数值应小些。
t
p
p
l
100%
1 l
n i 1
bi
100%
S、Sm和tp称为间距参数，值越小，轮廓表面越细密，密 封性愈好。
13
第一节 表面粗糙度旳评估
❖评估参数旳数值
原则要求：当Ra为0.025～6.3μm或Rz为0.100 ～25μm范围时，应优先 选用Ra参数。 Ra ＜0.025μm， Ra ＞6.3μm时，用光学仪器测量比较适 合，因而应选用Rz 。
个最大旳轮廓谷深平均值之和：
5
5
y pi yvi
Rz i1
i 1
5
Rz
(h2
h4
h10 ) (h1 5
h3
h9 )
Rz值越大，表面越粗糙。
10
第一节 表面粗糙度旳评估
（3）轮廓最大高度Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间旳距离。
Ra、Rz和Ry称为表面粗糙度旳高度参数。
11
要求：国标推荐， ln=5l；对均匀性好旳表面，可选ln＜5l；对均匀 性较差旳表面，可选ln＞ 5l。
5
第一节 表面粗糙度旳评估
取样长度、评估长度和轮廓中线
6
Hale Waihona Puke 第一节 表面粗糙度旳评估（3）中线 中线是指用以评估表面粗糙度参数旳一条基准线。
表面粗糙度及其检测
3.2.1 表面粗糙度评定参数及其数值
1.术语及定义 (1) 取样长度l(新标准中用lr)： 指在轮廓总的走向上量取的用于测量或评定表面粗糙度所 规定的一段基准线长度。应与表面粗糙度的大小相适应。 规定取样长度是为了限制和减弱表面波纹度对表面粗糙测 量结果的影响，一般在一个取样长度内应包含５个以上的 波峰和波谷。表面越粗糙，取样长度就越大。 (2) 评定长度ln(新标准中用ln)： 在评定或测量表面轮廓时所必须的一段长度。评定长度可 包括一个或多个取样长度。表面不均匀的表面，宜选用较 长的评定长度。通常评定长度一般按5个取样长度来确定。 如下图
第3章 表面粗糙度及检测
图5-7
轮廓单元的宽度
第3章 表面粗糙度及检测
评定参数的选择一般仅选用高度参数，推荐优先 选用Ra值，因为Ra能充分反映零件表面轮廓的特 征。 当表面过于粗糙（Ra＞6.3μm）或过于光滑（ Ra ＜ 0.025 μm ）时，可选用Rz，因为此范围便于选 择用于测量Rz的仪器测量。 当零件材料较软时，因为Ra一般采用触针测量。
同一精度，小尺寸比大尺寸、轴比孔的表面粗糙度 值要小。 一般尺寸公差、表面形状公差小时，表面粗糙度 参数值也小，但也不存在确定的函数关系。如机床 的手轮或手柄。 一般情况下，它们之间有一定的对应关系，设形状 公差为T，尺寸公差为IT，它们之间的关系可参照以 下对应关系： 若 T≈0.6 IT，则 Ra≤0.05 IT； Rz≤ 0.2 IT T≈0.4 IT，则 Ra≤0.025 IT； Rz≤ 0.1 IT T≈0.25 IT，则 Ra≤0.012 IT； Rz≤ 0.05 IT T＜0.25 IT，则 Ra≤0.015 T； Rz≤ 0.6 T
20
32 40
表面粗糙度的检测及选择
表面粗糙度的选用
二、表面粗糙度参数值的选用
（1）同一零件上，工作表面的粗糙度应比非工作表面要求严格，Rmr(c)值 应大，其余评定参数值应小。
（2）对于摩擦表面，速度愈高，单位面积压力愈大，则表面粗糙度值应越 小，尤其是对滚动摩擦表面应更小。
印模法是利用一些无流动性和弹性的塑性材料，贴合在被测表面上，将被测表 面的轮廓复制成模，然后测量印模，从而来评定被测表面的粗糙度。适用于对 某些既不能使用仪器直接测量，也不便于用样板相对比的表面。如深孔、盲孔、 凹槽、内螺纹等。

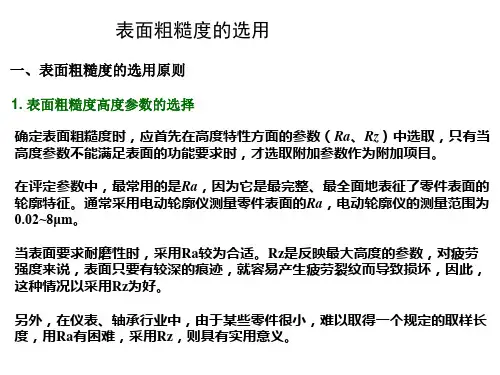

表面粗糙度的选用
一、表面粗糙度的选用原则
1. 表面粗糙度高度参数的选择
确定表面粗糙度时，应首先在高度特性方面的参数（Ra、Rz）中选取，只有当 高度参数不能满足表面的功能要求时，才选取附加参数作为附加项目。
在评定参数中，最常用的是Ra，因为它是最完整、最全面地表征了零件表面的 轮廓特征。通常采用电动轮廓仪测量零件表面的Ra，电动轮廓仪的测量范围为 0.02~8μm。
2. 轮廓单元的平均宽度参数Rsm的选用
由于Ra、Rz高度参数为主要评定参数，而轮廓单元的平均宽度参数和形状特 征参数为附加评定参数，所以，零件所有表面都应选择高度参数，只有少数零 件的重要表面，有特殊使用要求时，才附加选择轮廓单元的平均宽度参数等附 加参数。
3. 轮廓的支承长度率Rmr(c)的选用
表面粗糙度的检测
常用的表面粗糙度的检测方法有：光切法、比较法、干涉法、针描法和印模法等。 四、比较法 比较法是将被测零件表面与标有一定评定参数值的表面粗糙度样板直接进行比 较，从而估计出被测表面粗糙度的一种测量方法。

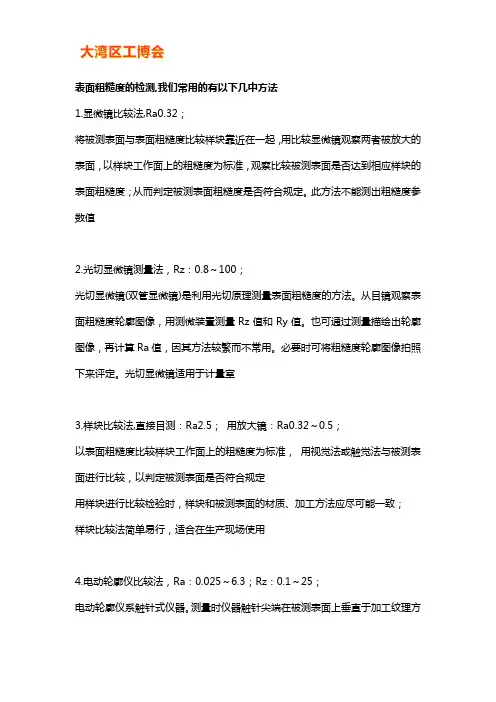

表面粗糙度怎么测量--测量表面粗糙度的方法【详解】
表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,Ra0.32；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：0.8～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：Ra2.5；用放大镜：Ra0.32～0.5；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：0.025～6.3；Rz：0.1～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～0.8；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
必要时还可将干涉条纹的峰谷拍照下来评定。
干涉法适用于精密加工的表面粗糙度测量。
适合在计量室使用而在现场工作中,我们用的多的是:样块比较法和电动轮廓检测法,样块比较法要求对粗糙度的敏感要求比较高,有些老师傅还是可以做到的,毕竟是凭经验和感觉去比较的,而电动轮廓检测法是靠仪器测量,这样测量出来的准确度就大大提高了,所以说,我们建议用电动轮廓检测法.用什么方法去检测1．比较法：将被测表面和表面粗糙度样板直接进行比较，多用于车间，评定表面粗糙度值较大的工件。

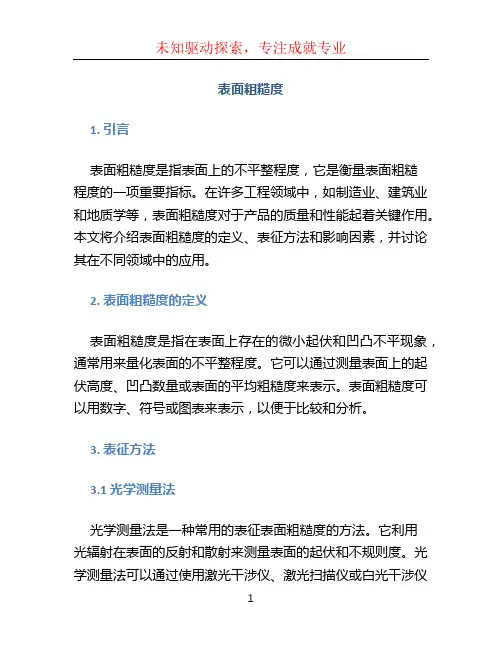

表面粗糙度 (2)
表面粗糙度1. 引言表面粗糙度是指表面上的不平整程度，它是衡量表面粗糙程度的一项重要指标。
