正向冲击电流浪涌电流试验标准
浪涌与冲击电流

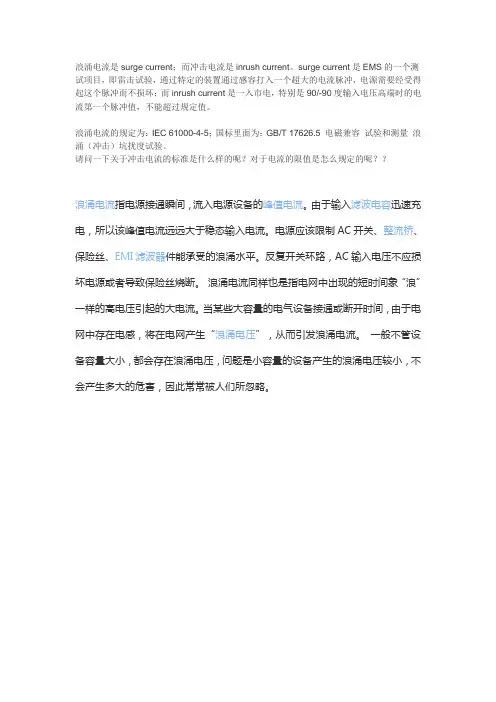

浪涌电流是surge current；而冲击电流是inrush current。
surge current是EMS的一个测试项目，即雷击试验，通过特定的装置通过感容打入一个超大的电流脉冲，电源需要经受得起这个脉冲而不损坏；而inrush current是一入市电，特别是90/-90度输入电压高端时的电流第一个脉冲值，不能超过规定值。
浪涌电流的规定为：IEC 61000-4-5；国标里面为：GB/T 17626.5 电磁兼容试验和测量浪涌（冲击）坑扰度试验。
请问一下关于冲击电流的标准是什么样的呢？对于电流的限值是怎么规定的呢？？
浪涌电流指电源接通瞬间，流入电源设备的峰值电流。
由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。
电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。
反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。
浪涌电流同样也是指电网中出现的短时间象“浪”一样的高电压引起的大电流。
当某些大容量的电气设备接通或断开时间，由于电网中存在电感，将在电网产生“浪涌电压”，从而引发浪涌电流。
一般不管设备容量大小，都会存在浪涌电压，问题是小容量的设备产生的浪涌电压较小，不会产生多大的危害，因此常常被人们所忽略。
浪涌能力测试标准
浪涌能力测试标准
浪涌能力测试标准有很多，以下是部分标准和要求：
1. GB/T / IEC ：2005两个标准规定了设备由开关和雷电瞬变过电压引起的单极性浪涌（冲击）的抗扰度要求，本部分的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
2. IEC 是国际电工委员会发布的有关电子设备电磁兼容性（EMC）的标准之一。
该标准详细规定了如何对电力系统的浪涌进行测试，以确保电力系统的安全稳定运行。
此标准适用于各种电力系统，包括住宅、商业和工业用途的电力系统等。
3. IEC 是国际电工委员会发布的另一个有关电子设备电磁兼容性（EMC）的标准。
该标准规定了如何对电力系统的过电压进行测试以确保电力系统的安全稳定运行。
此标准同样适用于各种电力系统。
4. GB/T 标准中规定，测试系统的测试精度为被测参数的±2%至±5%，且不应低于被测参数的读数误差。
5. 在浪涌测试中，测试步骤包括：准备工作、进行浪涌测试、数据分析等。
在测试过程中，需要根据测试对象的电路特性、负载情况等信息选择合适的测试方案，并按照测试方案进行浪涌测试，记录测试数据。
最后，对测试数据进行分析，确定测试结果是否合格。
如果测试结果不合格，需要对测试对象进行相应的改进和优化。
综上，进行浪涌能力测试时需要参照相应的标准和要求，以确保测试结果的准确性和可靠性。
浪涌测试的要求和方法
浪涌测试的要求和方法1 信号(通信)接口浪涌测试 1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。
(1) 类型A(Class A)a) 波形。
差模干扰：电压波：10/560，电流波：10/560。
共模干扰：电压波：10/160，电流波：10/160。
b) 测试等级：差模：电压最小800V，电流最小100A。
共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ；tip-1 ——ring-1；对于单项通信的4线制电缆，tip——ring-1, ring——tip-1。
共模：tip-ring和tip-1——ring-1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。
d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。
如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。
e) 判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。
对安全电路进行修复后，设备性能和功能恢复正常。
(2) 类型B (class B)a) 波形。
差模：电压波：9/720，电流波：5/320。
共模：电压波：9/720，电流波：5/320。
b) 测试等级：差模：电压最小1000V，电流最小25A。
华北电力大学科技学院浪涌(冲击)实验
华北电力大学科技学院电磁兼容实验报告班级：电信13K2姓名：张钦潘学号：131903020231电磁兼容浪涌（冲击）抗扰度试验一：实验内容1：浪涌的试验内容：雷电瞬变过电压引起的单极性浪涌雷电具有以下几个特点：冲击电流非常大，其电流高达几万至几十万安培。
持续时间短，一般雷击分为3个阶段，即先导放电、主放电和余光放电，整个过程一般不会超过60µs。
雷电流变化梯度大，有的可达10KA/µs。
冲击电压高，强大的电流产生交变磁场，其感应电压可高达上亿伏。
2：浪涌的目的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
3：试验设备高压源U；充电电阻Re；储能电容Cc;脉冲持续时间形成电阻Rs;阻抗匹配电阻Rm;上升时间形成电感Lr。
二：试验1：标准波形图：a）浪涌电压波形如下图所示：b)浪涌电流波形如下图所示：a：原理图开路电压原理图短路电流原理图b：结果图形1）开路电压波形5us时的波形：10us时的波形：100us时的波形：波前时间：T1=1.67*T=1.5*（1+30%）us半峰值时间：T2=45*（1+20%）us对比标准的参数表可知，基本符合标准的要求。
2）短路电流波形15us时的电流波形：30us时的电流波形：100us时的电流波形：波前时间：T1=1.25*T=8.7*（1+20%）us半峰值时间：T2=17*(1+20%)us对比标准的参数表可知，基本符合标准的要求。
3）开路电压峰值与短路电流峰值的关系由开路电压波形图和短路电流波形图可知，电压峰值约为9.3KV，短路电流为0.45KA，对比标准的开路电压峰值与短路电流峰值的关系可知，基本符合标准的要求。
三：浪涌的防护二极管模型的反串电压为10V浪涌的防护采用一个二极管并联在输入回路中的方式，二极管模型的电压为1KV，原理图与仿真波形图如下图所示：开路电压原理图：100ns时的原理图100ns时的波形图30ns时的波形图短路电流原理图：分析：根据所仿真出来的波形与上面做的仿真波形对比参照可知，做完防护后的开路电压变成155Ｖ左右，短路电流变为１8Ａ左右，效果还是可以的。
GBT 17626.5-2019浪涌(冲击)抗扰度试验培训
3 参考地
不受任何接地配置影响的、视为导电的大地的部分， 其电位约定为零。
4 上升时间 Tr
脉冲瞬时值首次从脉冲幅值的10%上升到90%所经 历的时间。
5 二次保护
对通过一次保护后的能量进行抑制的措施。 （可以是单独的装置，也可以是EUT本身的特性）
术语、定义、缩略语
1 浪涌（冲击）
沿线路或电路传播的电流、电压或功率的瞬态波, 其待征是先快速上升后缓慢下降。
2 电源端口（新增）
为设备或相关设备提供电源而使其正常工作的导 线或电缆的端口。
3 对称线
差模到共模转换损耗大于20 dB的平衡对线。
5 验证
用于检査试验设备系统（如试验发生器和互连电 缆），以证明测试系统正常工作的一整套操作。
4 瞬态
在两相邻稳定状态之间变化的物理量或物理现象， 其变化时间小于所关注的时间尺度。
• 规定了设备对由开关和雷电瞬变过电压引起的单极性浪涌（冲击）的抗扰度要求、试验方法和推荐的试验 等级范围，规定了不同环境和安装状态下的几个试验等级。本部分提出的要求适用于电气和电子设备。
• 目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
• 本部分不对受试设备耐高压的绝缘能力进行试验。本部分不考虑直击雷的雷电流的直接注入。
电磁兼容试验和测量技术 浪涌(冲击)抗扰度试验
目录
CONTENTS
新旧对比 范围及瞬态概述 术语、定义、缩略语 实验等级 实验设备 实验配置 实验程序 仪器校准
新旧对比
• 增加3个新定义：耦合/去耦网络、波前时间、电源端口；修改了2个定义：持续时间、互连线 • 增加了缩略语（见3.2）; • 增加了线-线与线-地的试验等级（见表1,）; • 修改了对1.2/50μs-8/20μs波形参数的定义（见表2,2008版的表2）； • 增加了对发生器特性的校准方法的描述（见6.2.3）； • 删除了关于10/700μs组合波发生器的描述; • 修改了耦合/去耦网络的选择流程图； • 修改了对于用于交/直流电源的CDN的要求。 • 増加了关于CDN的EUT端口的开路电压峰值和短路电流峰值之间的关系。 • 增加了关于CDN的校准； • 删除了关于高速通信线的试验配置的描述;
电子元器件可靠性试验规范
PFD -Ⅲ型高温反偏试验台(直流):环境箱、控制系统箱、控制电源箱、老化电源箱、检查箱、控制板、烘箱、老化板。
四、操作规范:
要严格按照PFD -Ⅲ型高温反偏试验台“技术说明书”操作顺序操作。
五、试验条件及判据:
试验条件，适用范围
判据
1.TA = 125℃，VR = 50 ~ 80%PIV，22只，24~1000H , IR≤2倍规范值(在相应PIV值测),VF≤1.1倍规范值，根据国家标准和MIL-STD- 750D(1995)标准制定，根据用户要求选用VR，适合于所有品种,样品恢复到室温后, 24小时内测完。
②此试验温度高，时间长，要注意试验仪器的安全性;
③注意电压不能超过规范值;
④要经常注意接触是否可靠(整流二极管与插座);
⑤试验前后的参数和特性要详细记录。
4.2压力蒸煮试验
Preasure Cooker Test
一、工作原理:
将被试元器件放入密封高压釜中，釜中加入几个大气压的蒸汽强迫湿气进入元器件的封装层中，以此来评价元器件的防潮性能，使用这种方法与恒温、恒湿试样方法相比较，能在短得的多的时间内对元器件性能作出评价，使元器件的防潮性能在研制阶段便可清楚。
第14页
4.11弯曲试验
------------------------------------
第15页
4.12稳态湿热试验
------------------------------------
第18页
4.13变温变湿试验
------------------------------------
第20页
4.14正向冲击电流(浪涌电流)试验
--------------------------
浪涌能力测试标准
浪涌能力测试标准全文共四篇示例，供读者参考第一篇示例：浪涌能力测试标准是指对电子设备在发生浪涌电压或电流冲击时的抗干扰能力进行检测和评估的一套标准化方法和规范。
浪涌电压或电流是短时间内快速变化的电压或电流信号，通常由外部干扰或设备内部因素引起，可能会损坏设备的电气元件，导致设备故障，影响设备的正常运行。
对设备的浪涌能力进行测试是至关重要的。
浪涌能力测试标准主要包括IEC、ISO、IEEE等国际标准组织制定的相关标准，以及一些行业标准和企业标准。
这些标准通常会规定浪涌电压或电流的幅值、上升时间、波形等参数，以及测试设备和测试方法等具体要求，以确保测试的准确性和可靠性。
在浪涌能力测试中，常用的测试设备包括浪涌发生器、浪涌电压或电流传感器、示波器、数字电压表等。
通过对被测试设备施加特定的浪涌电压或电流冲击，然后观察被测试设备的响应情况，如电路是否烧毁、功能是否异常等，从而评估其浪涌抗干扰能力。
浪涌能力测试标准的制定和遵守对于保障设备的可靠性和稳定性具有重要意义。
在现代电子设备普及的背景下，各种电子设备在面临外部干扰时，容易受到浪涌电压或电流的影响，从而导致设备故障，给用户带来损失。
制定严格的浪涌能力测试标准，对于提高设备的品质和可靠性至关重要。
浪涌能力测试标准的制定应当考虑以下几个方面：第一，应合理确定浪涌电压或电流的参数。
浪涌电压或电流的幅值、上升时间、波形等参数对于评估设备的浪涌抗干扰能力至关重要，因此应根据实际情况进行合理确定。
第二，应明确测试设备和测试方法。
测试设备的选择和测试方法的确定直接影响浪涌能力测试的有效性和准确性，应明确规定相关要求，确保测试结果真实可靠。
应考虑不同设备的特殊要求。
不同类型的电子设备在面对浪涌电压或电流时可能存在不同的敏感度和抗干扰能力，因此在制定浪涌能力测试标准时应考虑到不同设备的特殊性，制定相应的测试要求。
第四，应强调标准的执行和监督。
制定了浪涌能力测试标准之后，需要加强对标准的执行和监督，确保各相关企业和机构遵守标准，提高设备的浪涌抗干扰能力。
浪涌电流和浪涌电压试验方法
浪涌电流和浪涌电压试验方法一、引言在现代电力系统中，浪涌电流和浪涌电压是常见的电力质量问题之一。
浪涌电流是指在电路中突然出现的瞬时大电流，而浪涌电压则是指在电路中突然出现的瞬时大电压。
这些突变的电流和电压可能对电力设备和系统造成严重的损坏，因此浪涌电流和浪涌电压试验方法的研究和应用变得非常重要。
二、浪涌电流测试方法1. 直流注入法直流注入法是一种常用的浪涌电流测试方法。
该方法是通过注入一个直流电流脉冲到被测试设备中，然后测量由此引起的电压响应来评估设备的耐受能力。
这种方法可以用于测试不同类型的设备，如电力变压器、电缆、发电机等。
2. 电压升降法电压升降法是另一种常用的浪涌电流测试方法。
该方法是通过升高或降低电压来产生浪涌电流，并测量设备的响应。
这种方法可以用于测试不同类型的设备，如开关、继电器、熔断器等。
3. 瞬态模拟法瞬态模拟法是一种模拟真实浪涌电流事件的测试方法。
该方法是通过使用特殊的电源和负载来模拟真实浪涌电流事件，并测量设备的响应。
这种方法可以提供更准确的测试结果，但需要更复杂的设备和技术。
三、浪涌电压测试方法1. 前后级测试法前后级测试法是一种常用的浪涌电压测试方法。
该方法是通过在被测试设备前后分别加入电压源和浪涌电流发生器来测试设备的耐受能力。
这种方法可以用于测试不同类型的设备，如电力变压器、电缆、发电机等。
2. 步进升降法步进升降法是另一种常用的浪涌电压测试方法。
该方法是通过逐步升高或降低电压来产生浪涌电压，并测量设备的响应。
这种方法可以用于测试不同类型的设备，如开关、继电器、熔断器等。
3. 模拟脉冲法模拟脉冲法是一种模拟真实浪涌电压事件的测试方法。
该方法是通过使用特殊的电源和负载来模拟真实浪涌电压事件，并测量设备的响应。
这种方法可以提供更准确的测试结果，但需要更复杂的设备和技术。
四、结论浪涌电流和浪涌电压试验方法是评估电力设备和系统抵御突发电流和电压冲击的重要手段。
通过选择合适的测试方法，可以有效地评估设备的抗浪涌能力，并采取相应的保护措施。
浪涌冲击测试规范
浪涌冲击测试规范1.目的：为使雷击突波干扰耐受性测试时，能有统一之规范及流程可供依循，特订定本程序书，本试验的目的是仿真雷击突波对电子产品所造成的干扰，并判别其耐受性。
2.适用范围：执行雷击突波干扰耐受性测试时,适用之。
3.名词定义：3.1 耦合：在电路间的交互作用，其作用在使能量由一个电路转换至另一个电路。
3.2 耦合网络(coupling network)：由一个电路到另一个，在所定义的阻抗转换能量的电气电路。
备考：耦合及去耦合网络装置能被整合在一个盒子。
3.3去耦合网络(decoupling network)：避免Surge测试信号加在待测设备，影响到不在测试的其他装置设备或系统。
3.4突波（surge）：电流、电压或能量沿着一条线或电路传递的瞬时波形，其特性为快速增加然后缓慢的减少。
3.5功能失常(malfunction)：设备得到非预期的结果或运作功能中断。
3.6辅助设备(auxiliary equipment)AE：此设备必须提供待测设备正常操作所需的信号，且此设备可确认待测设备的性能。
3.7 EUT：待测设备。
3.8 Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。
3.9瞬时（Transient）：相邻两个稳态之间极短暂的现象或量的变化。
3.10上升时间（rise time）：在极短时间内脉冲振幅从到达10﹪至90﹪之间所经过的时间。
3.11持续时间：脉冲振幅维持超出峰值的50﹪之期间。
3.12接地参考平面（RGP）：一个平坦之导电表面并以其电位作为共同的基准。
3.13平衡线：对称的驱动导线，由异模转成共模的损失少于20dB。
3.14交互连接线：包括平衡线、通讯线、I/O线。
4.办法：4.1 试验等级：试验等级优先考虑的范围如下表：4.2.1.2 测试产生器的功能特性的验证：为了比较不同产生器的测试结果，产生器的功能特性必须验证依照下列所述：测试产生器的输出，必须能接到具有足够带宽和电压能力的测量系统，以观测波形的特性，产生器的特性必须在开路的条件（负载大于或等于10KV），和在短路的条件（负载小于或等于0.1Ω），在相同的充电电压下量测。
浪涌保护器(SPD)的相关参数和试验
浪涌保护器(SPD)的相关参数和试验在建筑电气设计中，防范过电压及分泄雷电流需要采用到SPD,那么SPD是什么元器件，以及SPD有些什么参数，下面我们一起来了解一下吧。
浪涌保护器(SPD): 用于限制瞬态过电压和分泄电涌电流的器件。
SPD主要用在低压配电系统和信息系统中，用于对雷电过电压、操作过电压、雷击电磁脉冲和电磁干扰脉冲的防护。
如果是高压侧防范以上过电圧，则采用避雷器。
第三级防需箱ES-DM020(1)浪涌保护器(SPD)的主要参数：1) 最大持续运行电压(Uc):指可持续加于SPD 保护模式的最大均方根电压(有 效值)或直流电压。
它实际上是SPD 的额定电压。
Uc 值与SPD 产品的使用寿命、电压保护水平有关。
如果Uc 值选择偏高，虽然能 延长产品的使用寿命，但其残压也相应提高，对被保护对象是不利的。
2)标称放电电流(In): 流过电涌保护器8/20 y s 电流波的峰值电流。
该参数用于SPD 做1【级试验，也用于对SPD 做【级和I 【级试验的预处理。
在SPD 的相关标准中，规定了一系列的In 值，某一型号SPD 设计制造时的LI 标是要达 到某一等级，就选用In 系列中相应的In 值进行试验，试验合格后，该SPD 的 In 值就可以确定为选中的值。
_ L2-L3 -变压器主配电柜楼层分配电柜专用配电柜151J弓⑥劝©7第一级防宙箱ES-B1-40 60 80第二级防需箱ES-C1-20 ES-C2-15 20303）I I级试验中的最大放电电流（Imax）：流过电涌保护器8/20 P s电流波的峰值电流。
该参数从定义上与标称放电电流（In）相同，但SPD标准在给出In系列值的同时, 也给出了Imax系列值，且同一等级中Imax>In。
某一SPD采用某一等级的In并通过了试验，并不能保证该SPD选用同一等级的Imax通过试验。
因此尽管In 和Imax 都是8/20 u s电流波的峰值，但是在试验时所采用的电流波的峰值和通过电流的次数是不一样的。
浪涌测试的要求和方法
浪涌测试的要求和方法
浪涌测试是一种用于测试电气设备的耐受能力的测试方法，主要用于测试设备在电源突变、雷击等浪涌电压情况下是否能正常工作和保护设备的能力。
下面是浪涌测试的要求和方法：
1. 浪涌测试的要求：
- 浪涌测试应符合国际电工委员会（IEC）的标准，如IEC 61000-4-5等。
- 浪涌测试应在实验室或者合适的测试环境中进行，以确保测试结果的准确性和可靠性。
- 浪涌测试应对设备的不同接口和电源线路进行测试，以全面评估设备的耐受能力。
- 浪涌测试应记录测试参数、测试结果和测试过程，以便分析和判断设备的性能。
2. 浪涌测试的方法：
- 使用浪涌发生器产生浪涌电压，将其施加在设备的电源线路或者信号接口上，模拟真实的浪涌电压情况。
- 对设备进行不同级别的浪涌电流测试，逐步增加浪涌电流的幅值，直到设备不能正常工作或者达到设定的测试条件。
- 通过观察设备的工作状态、测量设备的电压、电流和波形等参数，判断设备的耐受能力。
- 浪涌测试还可以进行不同波形的浪涌电压测试，如8/20微秒波形、10/700微秒波形等，以评估设备对不同类型的浪涌电压的耐
受能力。
总之，浪涌测试的要求是符合相关标准，测试的方法是通过施加浪涌电压并观察设备的工作状态和测量参数来评估设备的耐受能力。
同时，注意记录测试结果和过程，以便分析和判断设备的性能。
emc浪涌测试标准
emc浪涌测试标准
EMC 浪涌测试标准是电磁兼容测试中的一个重要标准，主要用于测试电气或电子设备在受到突发电压或电流冲击时的抗扰动能力。
该测试
是在设备工作范围内产生的瞬态电压波进行的，并据此评估设备的稳
定性和可靠性。
EMC 浪涌测试标准通常包括以下几个方面：
1. 浪涌发生器类型和参数：浪涌发生器是测试设备的重要组成部分，
其基本类型包括浪涌电压发生器和浪涌电流发生器。
发生器的参数包
括测试电流（典型值为2kA），测试电压（典型值为6kV），测试频
率（典型值为1MHz）等。
2. 浪涌检测器类型和参数：浪涌检测器用于检测测试设备在受到浪涌
干扰后的反应。
其参数包括动态范围、波形精度、灵敏度等。
3. 浪涌测试过程和测试步骤：浪涌测试包括前置操作、模拟浪涌和后
续操作。
测试前置操作包括设备准备、电源校准和浪涌发生器设置等；模拟浪涌包括应用瞬态电压波，观察测试设备的反应，包括达到最大
幅值时的瞬态电压、电流、时间等参数；后续操作包括数据处理、结
果分析、测试报告等。
4. 浪涌测试标准：浪涌测试标准包括国际标准、行业标准和企业标准等。
如IEC 61000-4-5，ANSI C62.41等。
5. 浪涌测试应用：浪涌测试应用广泛，涉及到电力、通讯、交通、航空、医疗等行业。
浪涌测试也是产品CE认证的必备条件之一。
总之，EMC 浪涌测试标准是评估电器和电子设备抗击浪涌和电压过冲的能力。
该测试涉及多种参数和操作步骤，其测试结果对产品质量和可靠性至关重要。
正向冲击电流浪涌电流试验标准
德信诚培训网
更多免费资料下载请进： 好好学习社区 正向冲击电流(浪涌电流)试验标准
Forward Surge Test
一、 目的：检验器件经正向大电流冲击而不失效的能力。
二、 试验设备：浪涌电流测试仪（10~2000A ）
三、 环境试验条件及判据:
(1)标准状态
标准状态是指预处理, 后续处理及试验中的环境条件。
论述如下: 环境温度: 15~35℃
相对湿度: 45~75%
(2)判定状态
判定状态是指初测及终测时的环境条件。
论述如下:
环境温度: 25±3℃
相对湿度: 45~75%
四、 操作规范:
4.1要严格按照PFD - Ⅲ型高温反偏试验台“技术说明书”操作顺序操作。
4.2常规产品规定每季度做一次周期试验，试验条件及判据采用或等效采
用产品标准；新产品、新工艺、用户特殊要求产品等按计划进行。
4.3采用LTPD 的抽样方法，在第一次试验不合格时，可采用追加样品抽
样方法或采用筛选方法重新抽样，但无论何种方法只能重新抽样或追加一次。
4.4若LTPD=10％，则抽22只，0收1退，追加抽样为38只，1收2退。
抽样必须在OQC 检验合格成品中抽取。
五、 操作规程：。
浪涌(冲击)抗扰度测试规范
声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。
二、本报告仅对试验样品负责。
三、此测试报告应该公司专用章，否则该报告无效。
四、对报告若有异议，应及时向本公司提出。
五、报告无校对、审核、批准、确认签字无效。
一、试验名称浪涌（冲击）抗扰度测试二、试验依据测试标准：GB/T 17626.5-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作三、试验目的XXXX产品浪涌（冲击）抗扰度性能测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：15～35℃相对湿度：10％～75％大气压力：86kPa～106kPa群脉冲参数电压：±2.0KV频率：60s一次，共10次2、浪涌（冲击）测试方法及步骤（1）连线方式说明：XXXX测试板由12V锂电池电源供电，电池正和电池负接入群脉冲发生器，群脉冲发生器把经过耦合后的电源信号对XXXX测试板进行供电。
（2）连线示意图：如下图所示（3）测试步骤a、打开L-N测试程序b、接通群脉冲输入和输出电压：点击EUTc、运行：点击RUN，观察指示灯状态七、试验结果（试验数据）1、1#浪涌（冲击）试验数据（2）PE和外壳相连2、2#浪涌（冲击）测试数据记录六、试验结论1、测试结果：（1）1#测试结果（2）2#测试结果2、测试结果分析及整改意见九、附件(视频或图片)测试时间评估：每一个产品测试程序时间40-60分钟测试台平台现场照片整体现场图片：线束现场图片：测试不通过测试显示屏照片：产权所有未经许可不得翻印报告中的全部和部分内容。
浪涌测试规范
目录一、浪涌定义 (2)二、浪涌产生原因 (2)1、外部雷电电涌过电压 (2)2、内部操作电涌过电压 (3)三、浪涌实验标准 (3)1、国内标准：GB/T17626.5-2008《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》 (3)2、国际标准：IEC61000-4-5 EMC雷击浪涌规范 (3)四、测试波形 (3)1、国内标准：GB/T 22840-2008 工业机械电气设备浪涌抗扰度试验规范介绍 (3)2、国际标准：IEC61000-4-5 EMC雷击浪涌规范 (5)五、测试等级 (5)1、试验优先使用等级 (6)2、按安装情况对实验等级的选择 (6)六、测试坏境与方法 (6)1、实验框图 (6)2、测试方法 (7)七、试验结果 (7)浪涌测试规范一、浪涌定义浪涌（electrical surge），顾名思义就是瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。
二、浪涌产生原因供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。
1、外部雷电电涌过电压雷击引起的电涌危害最大，在雷击放电时，以雷击为中心1.5~2KM范围内，都可能产生危险的过电压。
雷击引起（外部）电涌的特点是单相脉冲型，能量巨大。
外部电涌的电压在几微秒内可从几百伏快速升高至20000V，可以传输相当长的距离。
按ANSI/IEEEC62.41-1991说明，瞬间电涌可高达20000V，瞬间电流可达10000A。
主要有以下几种形式：（1）感应雷击电涌过电压：雷击闪电产生的高速变化的电磁场，闪电辐射的电场作用于导体，感应很高的过电压，这类过电压具有很陡的前沿并快速衰减。
（2）直接雷击电涌过电压：直接落雷在电网上，由于瞬间能量巨大，破坏力超强，还没有一种设备能对直接落雷进行保护。
（3）雷击传导电涌过电压：由远处的架空线传导而来，由于接于电力网的设备对过电压有不同的抑制能力，因此传导过电压能量随线路的延长而减弱。
（4）振荡电涌过电压：动力线等效一个电感，并于大地及临近金属物体间存在分布电容，构成并联谐振回路，在TT、TN供电系统，当出现单相接地故障的瞬间，由于高频率的成分出现谐振，在线路上产生很高过电压，主要损坏二次仪表。
浪涌测试标准
浪涌测试标准浪涌测试是电气设备必须进行的一项重要测试，其目的是验证设备在电源系统中受到突发浪涌干扰时的抗干扰能力。
浪涌是指短时间内电压或电流突然增加并迅速衰减的现象，可能对设备造成损坏甚至故障。
因此，制定和遵守浪涌测试标准对于保障设备的安全性和稳定性至关重要。
首先，浪涌测试的标准应当符合国家或地区的相关法规和标准，如国际电工委员会（IEC）发布的IEC 61000-4-5标准，美国国家标准协会（ANSI）发布的ANSI C62.41标准等。
这些标准规定了浪涌测试的测试电压、测试波形、测试设备和测试方法，确保了浪涌测试的可靠性和可比性。
其次，浪涌测试标准应包括设备分类和测试等级的规定。
不同类型的设备可能需要不同等级的浪涌测试，例如低压电气设备和信息技术设备的浪涌测试等级可能有所不同。
标准应明确设备的分类和对应的测试等级，以便用户和制造商能够正确选择和执行浪涌测试。
此外，浪涌测试标准还应涵盖测试设备的要求和校准方法。
测试设备的准确性和稳定性直接影响测试结果的可靠性，因此标准应规定测试设备的技术要求和校准周期，确保测试设备能够满足测试的要求并保持良好的状态。
另外，标准还应包括测试过程的规范和结果的判定标准。
测试过程中的操作规范和注意事项能够确保测试的准确性和安全性，而结果的判定标准能够对测试结果进行科学合理的评定，保证测试结果的可信度和可比性。
最后，浪涌测试标准还应包括对测试报告的要求。
测试报告是浪涌测试的最终成果，应当清晰准确地记录测试的相关信息，包括测试设备、测试条件、测试结果等，以便用户和制造商对测试结果进行评估和比较。
总之，浪涌测试标准的制定和执行对于保障设备的安全性和稳定性至关重要。
标准应当符合相关法规和标准，明确设备分类和测试等级，规定测试设备的要求和校准方法，包括测试过程的规范和结果的判定标准，以及对测试报告的要求。
只有严格遵守浪涌测试标准，才能有效地保障设备在电源系统中受到突发浪涌干扰时的抗干扰能力，确保设备的安全性和稳定性。
