金属高温下的变形与断裂

4

此外，温度和时间的联合作用还影响金属材料的断裂路径。 随着试验温度升高，金属的断裂由常温下常见的穿晶断裂过 渡到沿晶断裂。
温度对晶内强度和晶界强度的影响－等强温度
5

原因是：温度升高，晶粒强度和晶界强度都要降低，但晶界 强度下降较快所致。 晶粒与晶界两者强度相等的温度称为“等强温度”，用TE表示。 由于晶界强度对变形速率的敏感性要比晶内的大得多，因此 等强温度TE 随变形速率增加而升高。
材料的变形与断裂
陈康敏
江苏大学材料科学与工程学院 2009年01月
1
前

言
2
蠕变现象： 在高压蒸汽锅炉、汽轮机、燃气轮机、柴油机、航空发动机 以及化工炼油设备中，很多机件长期在高温条件下服役。 对这类机件材料，仅考虑常温短时静载下力学性能是不够的。 温度对金属材料力学性能影响很大；在高温下载荷持续时间 对力学性能有很大影响。 例如，蒸汽锅炉及化工设备中的高温高压管道，虽承受应力 小于该温度下材料的屈服强度，但在长期使用中会产生缓慢 而连续的塑性变形（即蠕变现象），使管径逐惭增大。 如设计、选材不当或使用中疏忽，将导致管道破裂。

30

蠕变断裂断口的宏观特征为： （1）在断口附近产生塑性变形，在变形区域附近有很多裂纹， 使断裂机件表面出现龟裂现象。
31

（2）由于高温氧化，断口表面往往被一层氧化膜所覆盖。
32

（3）蠕变断裂微观特征：为冰糖状花样的沿晶断裂形貌。
第三节 金属高温力学性能指标及其影响因素

500 例如： 1/10 100 MPa 表示材料在500℃温度下，100000 h 后总伸长率为 1％的蠕 变极限为100MPa。
5


试验时间τ及蠕变总伸长率δ的具体数值是根据机件的工作 条件来规定的。
36

以上两种蠕变极限都要试验到稳态蠕变阶段若干时间后才能 确定。这两种蠕变极限与伸长率之间有一定的关系。 例如，以（1）蠕变速率确定蠕变极限时，稳态蠕变速率ε 为1×10-5％／h，就相当于100000h的稳态伸长率为1％。 这与（2）以总伸长率确定蠕变极限时的100000h的总伸长率 为1％相比，仅相差（ t q ）甚小，可忽略不计。可认为 两者所确定的伸长率相等。
600 例如： 110 60MPa
5


表示温度为600℃的条件下，稳态蠕变速率ε=l×10-5％／h的 蠕变极限为60MPa。
35

（2）以总伸长率δ 确定蠕变极限： 在规定温度（t）下和在规定试验时间（τ）内，使试样产生 的蠕变总伸长率（δ）不超过规定值的最大应力。 t 以 / 表示。

（1）减速蠕变阶段（又称过渡蠕变阶段）－ab 这一阶段开始的蠕变速率很大，随着时间延长蠕变速率逐渐 减小，到b点蠕变速率达到最小值。
12

（2）恒速蠕变（又称稳态蠕变）阶段－bc。 这一阶段的特点是蠕变速率几乎保持不变。 一般所指的金属蠕变速率，就是以这一阶段蠕变速率表示。
13


21

受拉应力的晶界（如A、B晶界） 空位浓度增加； 受压应力的晶界(如C、D晶界)， 空位浓度较小。 因而，晶体内空位将从受拉晶界 向受压晶界迁移，原子则向相反 方向流动， 致使晶体逐渐产生伸长的蠕变。 这种现象即称为扩散蠕变。


22

晶界滑动： 另外，在高温条件下内由于晶界上的原子容易扩散，受力后 晶界易产生滑动，也促进蠕变进行。 但晶界滑动对蠕变的贡献并不大，一般为10％左右。 晶界滑动：不是独立的蠕变机理。 因为晶界滑动一定要和晶内滑移变形配合进行，否则就不能 维持晶界的连续性，会导致晶界上产生裂纹。


17

刃位错攀移克服障碍的几种模型： 可见，塞积在某种障碍前的位错通过热激活可以在新的滑移 面上运动（a），或与异号位错相遇而对消（b），或形成亚 晶界（c），或被晶界所吸收（d）。
18

当塞积群中某一个位错被激活而发生攀移时，位错源便可能 再次开动而放出一个位错，从而形成动态回复过程。 这一过程不断进行，蠕变得以不断发展。


7

本章介绍内容： 阐述金属材料在高温长时载荷作用下的蠕变现象。 讨论蠕变变形和断裂的机理。 介绍高温力学性能指标及影响因素。 为正确选用高温金属材料和合理制定其热处理工艺提供基础 知识。
第一节 金属的蠕变现象

8

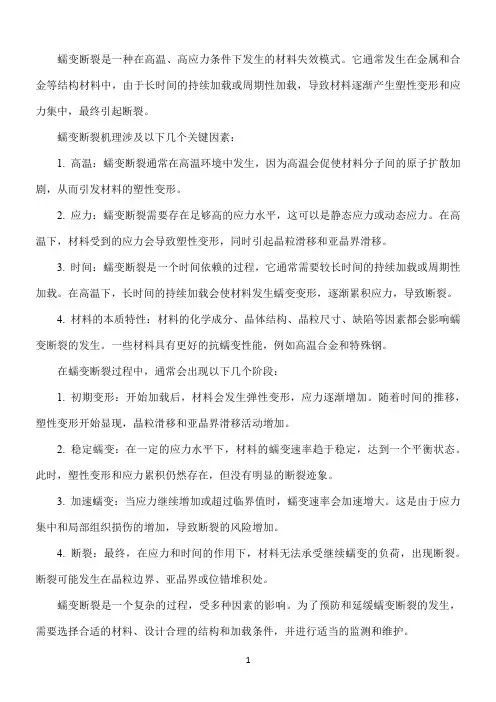

高温下金属力学行为的重要特点就是产生蠕变。 所谓蠕变：指金属在长时间恒温、恒载荷作用下缓慢地产生 塑性变形的现象。 由于蠕变而最后导致金属材料的断裂称为蠕变断裂。 蠕变在较低温度下也会产生， 但只有当约比温度(T／Tm)大 于0.3时才比较显著。 如碳钢温度超过300℃、合金 钢温度超过400℃时，就必须 考虑蠕变的影响。

40

对设计寿命为数百至数千小时的机件，其材料的持久强度极 限可直接用同样的时间进行试验确定。 但对设计寿命为数万以至数十万小时的机件，要进行这么长 时间的试验是比较困难的。 因此，和蠕变试验相似，一般作出一些应力较大、断裂时间 较短（数百或数千小时）的试验数据。 将其在坐标图上回归成直线，用外推法求出数万以至数十万 小时的持久强度极限。
6

综上所述：金属材料在高温下的力学性能，不能只简单地用 常温下短时拉伸的应力－应变曲线来评定，还须考虑温度和 时间两个因素。 所谓温度“高”或“低”：相对于该金属熔点Tm 而言的。 采用“约比温度(T／Tm)”更为合理（T－试验温度，Tm－金属 熔点，用热力学温度表示)。 当T／Tm＞0.5时为“高温” ；反之，T／Tm <0.5，为“低温” 。 对不同的金属材料，在同样约比温度下，其蠕变行为相似、 因而力学性能的变化规律也是相同的。
26

图a－为晶界滑动与晶内滑移带在晶界上交割时形成的空洞。 图b－为晶界上存在第二相质点时，当晶界滑动受阻而形成 的空洞，空洞长大并连接，便形成裂纹。 在耐热合金中晶界上形成的空洞照片，如图。
27
28
29

以上两种形成裂纹方式，都有空洞萌生过程。 可见，晶界空洞对材料在高温使用温度范围和寿命是至关重 要的。裂纹形成后，进一步依靠晶界滑动、空位扩散和空洞 连接而扩展，最终导致沿晶断裂。 由于蠕变断裂主要在晶界上产生， 因此，晶界的形态、晶界上的析出物和杂质偏聚、晶粒大小 及晶粒度的均匀性等对蠕变断裂均会产生很大影响。

37

在使用上选用哪种表示方法：应视蠕变速率与服役时间而定。 （1）若蠕变速率大而服役时间短，可取前第一种以蠕变速率 ε 确定蠕变极限表示方法（ t ）。 （2）反之，服役时间长，则取第二种以总伸长率δ 确定蠕变 极限表示方法（ t / ）。

38

二、持久强度极限 对于高温材料，除测定蠕变极限外，还必须测定其在高温长 时载荷作用下的断裂强度，即持久强度极限。 持久强度极限:是在规定温度（t）下，达到规定的持续时间 t （τ）而不发生断裂的最大应力，以 表示。

3

高温下钢的抗拉强度也随载荷持续时间的增长而降低。 试验表明:20钢在450℃时的短时抗拉强度为320MPa。 当试样承受应力为225MPa的时，持续300h便断裂。 若将应力降至115MPa左右，持续10000h也能使试样断裂。 在高温短时载荷作用下，金属材料的塑性增加； 但在高温长时载荷作用下，塑性却显著降低，缺口敏感性增 加，往往呈现脆性断裂现象。
典型的蠕变曲线

10
从a点开始随时间τ增长而产生的应变属于蠕变， abcd 曲线 即为蠕变曲线。 蠕变曲线上任一点的斜率，表示该点的蠕变速率。 按照蠕变速率的变化情况，可将蠕变过程分为三个阶段。 （1）减速蠕变阶段－ab （2）恒速蠕变阶段－bc （3）加速蠕变阶段－ cd
11
33
一、蠕变极限 为保证在高温长时载荷作用下的机件不致产生过量蠕变，要 求金属材料具有一定的蠕变极限。 与常温下的屈服强度相似，蠕变极限是金属材料在高温长时 载荷作用下的塑件变形抗力指标。
蠕变极限有两种表示方式

34
（1）以蠕变速率ε 确定蠕变极限: 在规定温度（t）下，使试样在规定时间内产生的稳态蠕变速 率（ε）不超过规定值的最大应力，以符号 t 表示。 在电站锅炉、汽轮机和燃气轮机制造中，规定的蠕变速率大 多为1×10-5％／h 或 1×10-4％／h。

24

（1）在三晶粒交会处形成楔形裂纹 在高应力和较低温度下，因晶界滑动在三晶粒交会处受阻， 造成应力集中形成空洞，空洞相互连接便形成楔形裂纹。
25

（2）在晶界上由空洞形成晶界裂纹 这是在较低应力和较高温度下产生的裂纹。 这种裂纹出现在晶界上的突起部位和细小的第二相质点附近， 由于晶界滑动而产生空洞。
（3）加速蠕变阶段－cd 在此阶段随着时间的延长，蠕变速率逐渐增大， 至d 点产生蠕变断裂。
14

温度与应力对蠕变曲线的影响： 在应力较小或温度较低时，蠕变第二阶段持续时间较长，甚 至不出现第三阶段。 反之，蠕变第二阶段很短，甚至消失，很短时间内就断裂。
蠕变与应力松弛

15
蠕变和应力松弛： 金属在长时高温载荷作用下会产生蠕变，这对高温下工作并 依靠原始弹性变形获得工作应力的机件，就可能随时间延长， 从弹性变形不断转变为塑性变形，而使工作应力逐渐降低， 以致失效。 如：高温管道法兰接头的紧固螺栓、用压紧配合固定于轴上 的汽轮机叶轮等， 应力松弛现象：这种在规定温度和初始应力条件下，金属材 料中的应力随时间增加而减小的现象称为应力松弛。可看作 是应力不断降低条件下的蠕变过程。 因此，蠕变与应力松弛是既有区别又有联系的。
