液压接头种类
液压接头连接形式及特点

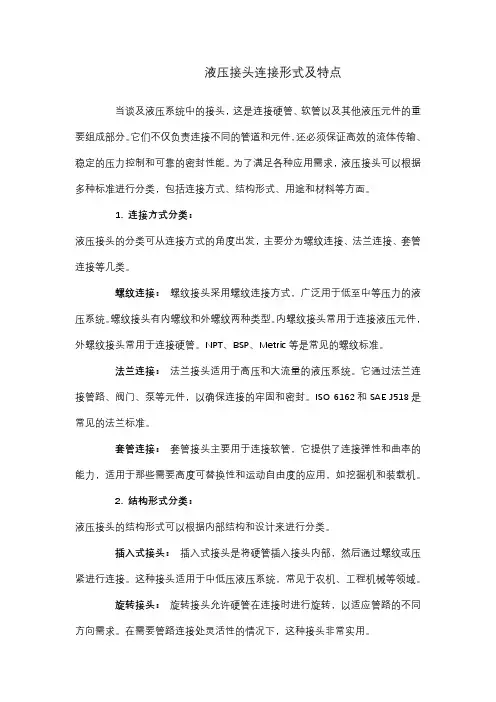

液压接头连接形式及特点当谈及液压系统中的接头，这是连接硬管、软管以及其他液压元件的重要组成部分。
它们不仅负责连接不同的管道和元件，还必须保证高效的流体传输、稳定的压力控制和可靠的密封性能。
为了满足各种应用需求，液压接头可以根据多种标准进行分类，包括连接方式、结构形式、用途和材料等方面。
1. 连接方式分类：液压接头的分类可从连接方式的角度出发，主要分为螺纹连接、法兰连接、套管连接等几类。
螺纹连接：螺纹接头采用螺纹连接方式，广泛用于低至中等压力的液压系统。
螺纹接头有内螺纹和外螺纹两种类型。
内螺纹接头常用于连接液压元件，外螺纹接头常用于连接硬管。
NPT、BSP、Metric等是常见的螺纹标准。
法兰连接：法兰接头适用于高压和大流量的液压系统。
它通过法兰连接管路、阀门、泵等元件，以确保连接的牢固和密封。
ISO 6162和SAE J518是常见的法兰标准。
套管连接：套管接头主要用于连接软管，它提供了连接弹性和曲率的能力，适用于那些需要高度可替换性和运动自由度的应用，如挖掘机和装载机。
2. 结构形式分类：液压接头的结构形式可以根据内部结构和设计来进行分类。
插入式接头：插入式接头是将硬管插入接头内部，然后通过螺纹或压紧进行连接。
这种接头适用于中低压液压系统，常见于农机、工程机械等领域。
旋转接头：旋转接头允许硬管在连接时进行旋转，以适应管路的不同方向需求。
在需要管路连接处灵活性的情况下，这种接头非常实用。
卡箍接头：卡箍接头通过夹紧硬管来防止其脱落或移动。
这种接头在汽车制造、建筑和工业设备等领域得到广泛应用。
3. 用途分类：液压接头也可以根据其用途来进行分类，可以分为连接管路、连接元件和连接软管等类型。
管路连接接头：管路连接接头主要用于连接不同的硬管，包括螺纹接头、法兰接头等。
这些接头确保了管路系统的稳定性和密封性。
元件连接接头：元件连接接头用于连接液压元件，如液压阀、液压油缸等。
这类接头保障了液压元件在系统中正常工作。
液压软管接头类型及其应用
液压软管接头类型及其应用液压接头是连接液压管路与液压管路，或管路与液压元件的之间的连接元件，液压接头包含软管用液压接头和硬管用液压接头，这里仅介绍软管用液压接头，液压软管接头一段连接液压软管（称为尾端），另一端连接其他元件（终端），为了保证与其他元件连接的兼容和无泄漏密封，液压软管接头的终端需要遵循通用的接口标准进行设计，尾端的主要作用就是保证接头与软管连接的长久密封。
从接口的形式可以分为如下几种：1.O型圈端面密封软管接头1.软管接头2.油口3.O型圈4.接头5.螺母6.O型圈，当螺母5与接头体的外螺纹旋合时，随着拧紧力矩的增大，软管接头与接头体（件4）的端面之间接触并压紧，接头4端面的O型圈产生弹性变形，与件6和件4端面充分接触并产生压力，起到密封作用。
安装过程中需要特别注意，安装前检查密封圈。
2. 24°锥密封端软管接头1.软管接头2.O型圈3.油口4.接头5.螺母，当螺母5与接头体（件4）的外螺纹旋合时，随着拧紧力矩的增大，软管接头外锥面与接头体（件4）内锥面之间接触并压紧，软管接头1外锥面的O型圈产生弹性变形，与件6和件4锥面充分接触并产生较大的压力，起到密封作用，由于锥面的杠杆作用，锥面间的压力更大，密封效果理论上更好。
安装过程中需要特别注意，安装前检查密封圈。
3.法兰端软管接头1.软管接头2. 油口、法兰头、法兰压板3.O型圈，软管接头的法兰头被法兰压板压在油口上，当螺栓拧紧力矩增加时，螺栓产生很大的预紧力，螺栓预紧力通过法兰压板，把法兰头紧紧地压在油口，法兰头上的O型圈（件3）被压的发生变形，软管接头（件1）的法兰头端面和油口面充分接触并产生的压力，起到密封作用，由于使用高强度螺栓，接触面间的压力很大，密封效果理论上非常好。
安装过程中需要特别注意，安装前检查端面O型圈。
4.螺柱端软管接头接头螺纹根部带有O型垫圈，接头通过螺纹与有口连接时，O型圈与油口端面贴合起到密封作用。
常规液压接头种类
常规液压接头种类Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一、接头种类1、NPTF锥螺纹接头说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。
NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。
NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同并且牙型角是60°，而BSPT螺纹的牙型角是55°。
2、JIC37°锥角内螺纹接头说明：37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。
这类管接头通常称为JIC管接头。
JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。
其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。
3、SAE 45°锥角外螺纹接头说明：SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。
软铜管通常采用这种接头，因为该材料易于加工成45°角。
这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。
SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。
SAE外螺纹是直螺纹并具有45°锥座面。
而SAE内螺纹也是直螺纹，并具有45°锥座面。
其密封在45°锥座面处形成。
某些尺寸的螺纹与SEA 37°锥角螺纹相同。
应仔细测量锥角以进行区行。
4、O形圈端面密封外螺纹接头说明：O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
液压管接头
液压管接头液压管接头是液压系统中，连接高压油管与高压油管之间的部件。
液压管接头又可分为液压软管、高压球阀、快速接头、卡套式管接头、焊接式管接头、高压软管、过渡式管接头、卡套式管接头、三通式管接头、非标式管接头、扩口式管接头、直角式管接头、旋转式管接头、快速接头、不锈钢管接头、铜接头。
目录液压管接头和一般管接头的差别液压管快速管接头原理管路正式安装管路清洗液压管接头标准液压管接头和一般管接头的差别的最显著的区分的就是液压的压力是大的惊人的，液压油管蓦地爆裂油的冲击力是很大的。
不能用一般的替换专用的接头，由于液压的都是可以承受很大压力的，一般的最多0.5个气压就已经快不行了。
液压管快速管接头原理快换接头，一种是带单向阀、一种是不带单向阀的。
带单向阀的应用，单向阀端与气源相连，当断开时单向阀自动关闭，接通时活动端顶针把单向阀打开。
自锁是利用钢球嵌入沟槽内，同时由“圆锥———圆柱”套筒把钢球锁住。
管路正式安装清洗后的管路应尽快正式安装并充脂（1）将全部管路按打印的搭配记号逐段连接；（2）按第4章方法紧固全部管接头，注意要放入原先拆下的o型圈；（3）全部配管的固定应坚固，不能松动；（4）全部给油管可留待充脂后再同调配器出油口及润滑点连接。
液压管接头—螺纹标准二一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制一般螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制一般螺纹1.米制一般螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制一般螺纹按螺距分粗牙一般螺纹和细牙一般螺纹两种；2.1.粗牙一般螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必需标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
液压管接头标准手册

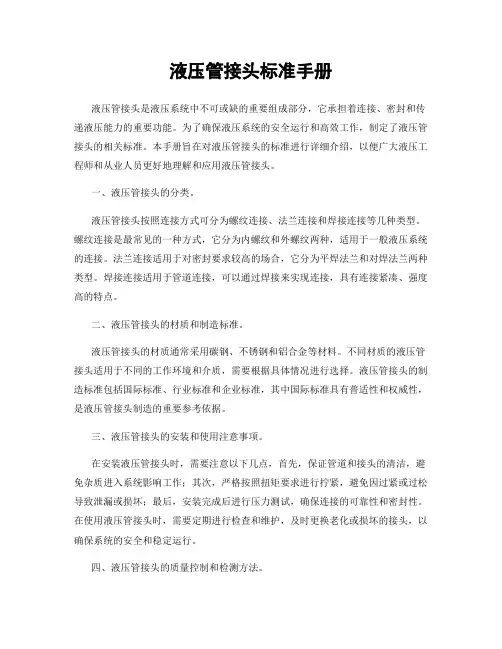

液压管接头标准手册液压管接头是液压系统中不可或缺的重要组成部分，它承担着连接、密封和传递液压能力的重要功能。
为了确保液压系统的安全运行和高效工作，制定了液压管接头的相关标准。
本手册旨在对液压管接头的标准进行详细介绍，以便广大液压工程师和从业人员更好地理解和应用液压管接头。
一、液压管接头的分类。
液压管接头按照连接方式可分为螺纹连接、法兰连接和焊接连接等几种类型。
螺纹连接是最常见的一种方式，它分为内螺纹和外螺纹两种，适用于一般液压系统的连接。
法兰连接适用于对密封要求较高的场合，它分为平焊法兰和对焊法兰两种类型。
焊接连接适用于管道连接，可以通过焊接来实现连接，具有连接紧凑、强度高的特点。
二、液压管接头的材质和制造标准。
液压管接头的材质通常采用碳钢、不锈钢和铝合金等材料。
不同材质的液压管接头适用于不同的工作环境和介质，需要根据具体情况进行选择。
液压管接头的制造标准包括国际标准、行业标准和企业标准，其中国际标准具有普适性和权威性，是液压管接头制造的重要参考依据。
三、液压管接头的安装和使用注意事项。
在安装液压管接头时，需要注意以下几点，首先，保证管道和接头的清洁，避免杂质进入系统影响工作；其次，严格按照扭矩要求进行拧紧，避免因过紧或过松导致泄漏或损坏；最后，安装完成后进行压力测试，确保连接的可靠性和密封性。
在使用液压管接头时，需要定期进行检查和维护，及时更换老化或损坏的接头，以确保系统的安全和稳定运行。
四、液压管接头的质量控制和检测方法。
为了确保液压管接头的质量和性能符合标准要求，需要采取严格的质量控制措施和检测方法。
质量控制主要包括原材料的采购和检验、生产工艺的控制和监督、成品的检测和评定等环节。
检测方法包括外观检查、尺寸测量、材料分析、压力试验等多种手段，以确保液压管接头的质量稳定和可靠。
五、液压管接头的发展趋势。
随着工业自动化和液压技术的不断发展，液压管接头也在不断创新和改进。
未来液压管接头的发展趋势主要包括高压、高温、耐腐蚀、节能环保等方面，需要不断提高材料、制造工艺和密封技术，以满足不同工况下的需求。
『图解』液压管接头的种类和选用解读

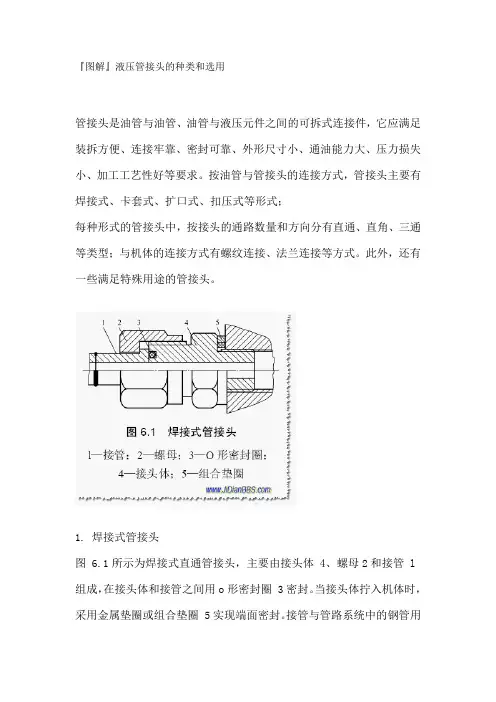

『图解』液压管接头的种类和选用管接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求。
按油管与管接头的连接方式，管接头主要有焊接式、卡套式、扩口式、扣压式等形式；每种形式的管接头中，按接头的通路数量和方向分有直通、直角、三通等类型；与机体的连接方式有螺纹连接、法兰连接等方式。
此外，还有一些满足特殊用途的管接头。
1. 焊接式管接头图 6.1所示为焊接式直通管接头，主要由接头体 4、螺母2和接管 l 组成，在接头体和接管之间用o形密封圈 3密封。
当接头体拧入机体时，采用金属垫圈或组合垫圈 5实现端面密封。
接管与管路系统中的钢管用焊接连接。
焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接，因而必须采用厚壁钢管，且焊接工作量大。
2. 卡套式管接头图 6.2所示为卡套式管接头结构。
这种管接头主要包括具有24°锥形孔的接头体4，带有尖锐内刃的卡套2，起压紧作用的压紧螺母3三个元件。
旋紧螺母3时，卡套2被推进24°锥孔，并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入油管l的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。
卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达31.5MPa，是液压系统中较为理想的管路连接件。
3. 锥密封焊接式管接头图 6.3所示为锥密封焊接式管接头结构。
这种管接头主要由接头体 2、螺母4和接管5组成，除具有焊接式管接头的优点外，由于它的o形密封圈装在接管5的24°锥体上，使密封有调节的可能，密封更可靠。
工作压力为 34.5MPa，工作温度为－25℃～80℃。
这种管接头的使用越来越多。
4. 扩口式管接头图 6.4所示是扩口式管接头结构。
这种管接头有A型和B型两种结构形式：A型由具有74°外锥面的管接头体1、起压紧作用的螺母2和带有60°内锥孔的管套 3组成；B型由具有90°外锥的接头体l和带有90°内锥孔的螺母2组成。
液压接头的种类及选用.
卡套式管接头的结构主要由具有24゜锥形孔的接头 体，带有尖锐内刃的卡套，起压紧作用的螺母组成。 旋紧螺母时，卡套被推进24゜锥孔，并随之变形，使 卡套的刃口切入钢管并形成环形切槽，从而起到密封 作用。由于卡套有弹性，因此可承受较大的冲击，起 到防松的作用。
卡套式接头的安装
1、锯下合适长度的无缝钢管，去除端口处毛刺。管子 端面要与轴线垂直，角度公差不大于0.5°。如果管子需要 折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍 螺母长度。 2、把螺母和卡套套在无缝钢管上。注意螺母和卡套的 方向，不要装反了。 3、在预装配接头体螺纹和卡套上涂上润滑油，把管子 插入接头体， （管子一定要插到底）用手旋紧螺母。 4、拧紧螺母直至卡套卡住管子，这个转折点可以通过 拧紧力矩的增加感觉到(压力点)。 5、 达到压力点后，再将压紧螺母拧紧1/2圈。
• 质量轻、 体积小、使用方便、不用焊接、钢管轴 向尺 寸要求不严等优点，且抗振性能好， 工作压力可达 31.5MPa，是液压系统中 较为理想的管路连接件。
锥密封焊接式管接头
• 图 6.3 所示为锥密封焊接 式管接头结构。这种管接 头主要由接头体 2、螺母 4 和接管 5 组成，除具有焊 接式管接头的优点外，由 于 它的 o 形密封圈装在接 管 5 的 24°锥体上， 使密 封有调节的可能，密封更 可靠。工作压 力为 34.5MPa，工作温度为－ 25℃～80℃。 这种管接头 的使用越来越多。
• 连接时，两个单向阀阀芯前端的顶杆相碰， 迫使பைடு நூலகம்芯 后退并压缩弹簧，使通路打开。两 个接头体之间的连 接，是利用接头体 2 上的 6 个(或 8 个)钢球落在接头体 10 上的 V 形槽 内而实现的。工作时，钢珠由外套 6 压 住而 无法退出，外套由弹簧 7 顶住，保持在右端 位 置。
液压接头小知识点总结
液压接头小知识点总结液压接头是液压系统中连接管路和管件的重要部件，其作用是传递液压能量，连接管路和管件，并起到密封作用。
液压接头的种类繁多，使用范围广泛，因此需要对液压接头有一定的了解，才能保证系统的正常运行。
本文将从液压接头的种类、工作原理、选型、安装和维护等方面进行详细的介绍和总结。
一、液压接头的种类液压接头按照连接方式和结构形式可以分为多种类型，常见的有螺纹连接、法兰连接、卡套连接等。
根据连接方式的不同，液压接头可以分为内螺纹接头、外螺纹接头、螺纹接头、法兰接头、卡套接头等。
1. 螺纹接头：螺纹连接是液压管路中最常见的连接方式，其优点是结构简单，安装方便，适用于一般压力和流量要求的液压系统。
2. 法兰接头：法兰接头通常用于连接大口径的管路或需要频繁拆卸的部件，其密封性能好，适用于高压和大流量的液压系统。
3. 卡套接头：卡套接头是一种快速接头，适用于需要频繁拆卸的部件，具有结构紧凑、安装方便的特点。
二、液压接头的工作原理液压接头在液压系统中起到连接、传递液压能量和密封的作用，其工作原理主要包括连接原理和密封原理。
1. 连接原理：液压接头的连接原理是通过螺纹、法兰、卡套等方式将液压管路和管件连接起来，使液压能量能够正常传递。
2. 密封原理：液压接头的密封原理是通过密封圈等密封件实现密封，防止液压油在接头处泄漏，从而保证系统的正常工作。
三、液压接头的选型液压接头的选型是根据液压系统的工作压力、流量、工作环境等条件来确定的，主要包括以下几个方面的考虑：1. 工作压力：根据液压系统的工作压力来确定液压接头的材质和耐压能力，以保证接头在工作过程中不会因压力过高而产生脱落或泄漏等问题。
2. 流量要求：根据液压系统的流量要求来确定液压接头的尺寸和流道设计，以保证接头在流通工况下不会出现阻塞或漏油现象。
3. 工作环境：根据液压系统的工作环境来选择适合的液压接头材质和表面处理，以确保在恶劣环境下不会出现腐蚀或损坏的问题。
液压 管接头分类
液压管接头分类液压管接头是一种连接液压管道的重要元件，它能够实现液压系统中管道的连接和分离，确保液压系统的正常运行。
根据不同的连接方式和结构形式，液压管接头可以分为多种类型。
一、锥形管接头锥形管接头是一种常见的液压管接头，它采用锥形设计，通过螺纹连接实现管道的连接。
锥形管接头主要分为内螺纹和外螺纹两种类型。
内螺纹的锥形管接头通常用于连接软管和管道，外螺纹的锥形管接头则常用于连接两根管道。
二、平面密封管接头平面密封管接头采用平面密封设计，通过法兰连接实现管道的连接。
它具有连接紧固、密封可靠的特点，适用于较大的液压系统。
平面密封管接头通常根据法兰的形式分为对称法兰和不对称法兰两种类型。
三、弯头管接头弯头管接头通常用于连接两根管道在不同方向的转换。
弯头管接头根据弯曲角度的不同可以分为90度弯头、45度弯头和其他角度的弯头。
弯头管接头可以通过焊接、螺纹或卡箍等方式与管道连接。
四、T型管接头T型管接头用于连接三根管道。
它通常具有一个进口和两个出口，可以实现液压系统中多个管道的连接和分流。
T型管接头根据进口和出口的位置关系分为等径T型管接头和异径T型管接头。
五、十字型管接头十字型管接头用于连接四根管道，它具有一个进口和三个出口，可以实现液压系统中多个管道的连接和分流。
十字型管接头通常根据进口和出口的位置关系分为等径十字型管接头和异径十字型管接头。
六、快速接头快速接头是一种方便快捷的连接方式，它通过卡箍或快速连接装置实现管道的连接和分离。
快速接头适用于需要频繁更换管道的场合，可以大大提高工作效率。
总结起来，液压管接头根据不同的连接方式和结构形式可以分为锥形管接头、平面密封管接头、弯头管接头、T型管接头、十字型管接头和快速接头等多种类型。
不同类型的液压管接头适用于不同的液压系统，选择合适的管接头可以确保液压系统的正常运行。
在使用过程中，还需要注意管接头的安装和维护，确保其连接牢固、密封可靠，提高液压系统的工作效率和安全性。
液压管接头种类
液压油管接头种类1. 法兰连接法兰连接是一种常用的液压油管接头，通常用于高压、大口径的管路连接。
法兰连接的结构简单，安装和拆卸方便，安装时只需将两个法兰用螺栓紧密固定即可。
法兰连接有多种标准，如国标、美标、欧标等，不同标准的法兰连接尺寸和螺栓数量、大小等都不相同，因此在选择时需要注意。
2. 卡套连接卡套连接是一种常用的轻型液压油管接头，通常用于低压、小口径的管路连接。
卡套连接的结构简单，包括管端卡套、垫片、卡箍等部分，安装时只需将卡箍卡紧即可。
卡套连接适用于密封性要求不高的场合，但在高温、高压、腐蚀等环境下使用时需要注意。
3. 油泵接头油泵接头是连接油泵和油管的重要零件，其结构复杂，由多个部件组成。
油泵接头有多种型号，如单头、双头、三头等，不同型号的油泵接头适用于不同的油泵型号和油管尺寸。
油泵接头的质量对液压系统的正常运行有着重要影响，因此在选择和使用时需要注意。
4. 弯头接头弯头接头是一种常用的液压油管接头，用于连接两条管道并改变管道流动方向。
弯头接头有多种角度，如45度、90度、180度等，不同角度的弯头接头适用于不同的管道布局和流体流向。
弯头接头的制作材料有钢、铜、铝等多种，选择时需要根据使用环境和液压系统要求综合考虑。
5. 管端接头管端接头是一种将油管连接到液压元件上的重要零件，其结构简单，通常由管端接头本体和垫片两部分组成。
管端接头有多种型号和尺寸，根据不同的液压元件和油管尺寸选择使用。
管端接头的材料有钢、不锈钢、铜、铝等多种，选择时需要考虑使用环境和液压系统要求。
6. 快速接头快速接头是一种快速连接和断开液压系统管路的接头，通常用于需要频繁拆卸和更换的场合。
快速接头有多种型号和连接方式，如插头式、旋转式等，不同型号和连接方式的快速接头适用于不同的液压系统和管路布局。
快速接头通常由接头本体、密封垫圈和锁紧装置等部分组成，使用时只需将两个接头本体插入并锁紧即可。
7. 管接头管接头是一种用于连接同种材料、同口径的油管的接头，通常包括管接头本体、垫圈、卡箍等部分。
常规液压接头种类
一、接头种类1、NPTF锥螺纹接头说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。
NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。
NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同併且牙型角是60°，而BSPT螺纹的牙型角是55°。
2、JIC37°锥角内螺纹接头说明：37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。
这类管接头通常称为JIC管接头。
JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。
其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。
3、SAE 45°锥角外螺纹接头说明：SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。
软铜管通常採用这种接头，因为该材料易于加工成45°角。
这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。
SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。
SAE外螺纹是直螺纹并具有45°锥座面。
而SAE内螺纹也是直螺纹，并具有45°锥座面。
其密封在45°锥座面处形成。
某些尺寸的螺纹与SEA 37°锥角螺纹相同。
应仔细测量锥角以进行区行。
4、O形圈端面密封外螺纹接头说明：O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
5、O形圏法兰-SAE J518说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用于连接泵与马达。
常规液压接头种类
一、接头种类1、NPTF锥螺纹接头说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。
NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。
NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同併且牙型角是60°，而BSPT螺纹的牙型角是55°。
2、JIC37°锥角内螺纹接头说明：37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。
这类管接头通常称为JIC管接头。
JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。
其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。
3、SAE 45°锥角外螺纹接头说明：SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。
软铜管通常採用这种接头，因为该材料易于加工成45°角。
这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。
SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。
SAE外螺纹是直螺纹并具有45°锥座面。
而SAE内螺纹也是直螺纹，并具有45°锥座面。
其密封在45°锥座面处形成。
某些尺寸的螺纹与SEA 37°锥角螺纹相同。
应仔细测量锥角以进行区行。
4、O形圈端面密封外螺纹接头说明：O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
5、O形圏法兰-SAE J518说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用于连接泵与马达。
常用液压管路连接方式介绍和比较
常用液压管路连接方式介绍和比较转载▼常用的液压管路连接方式包括：卡套接头连接、JIC37度接头连接、尾端成型连接（Walform）、承插焊接连接、对焊连接和GS非焊接法兰系统连接。
1. 卡套接头连接 - 压力范围：250 – 800 Bar；适用钢管尺寸范围：4 – 42 mm；适用材料：碳钢和不锈钢。
卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
优点：应用广泛成熟；零部件相对低价位；无需特殊机器。
缺点：仅适用于42mm以下的管路连接；不适用于薄壁管；安装时需要较大的安装空间和扭矩；不适用于高安全要求的工况；不能用于强烈振动、冲击和脉冲的工况。
2. JIC37度接头连接 - 压力范围：420 Bar（250 Bar，100 Bar）；适用钢管尺寸范围：6 –38 mm；适用材料：碳钢、不锈钢、黄铜、铜合金等。
JIC37度接头连接由三部分组成：接头体、衬套、螺母。
当衬套和螺母套入钢管后，用扩口设备在钢管管端扩口成型，再将接头体与螺母旋紧，通过锥面接触面刚性密封和O型圈密封。
优点：应用广泛成熟；适用材料范围广；安装简单方便；可重复拆装。
缺点：仅适用于38mm以下的管路连接；公称压力低（DNV标准除外）；不适用于厚壁管；需要扩口设备尾端成型。
3. 尾端成型连接（Walform） - 压力范围：250 – 800 Bar；适用钢管尺寸范围：4 – 42 mm；适用材料：碳钢、不锈钢、铜合金等。
Walform连接是卡套接头连接替代连接方式。
将母套入钢管后，用成型设备在钢管管端自动挤压成型，装入密封圈后，再将接头体与螺母旋紧，通过接头体和成型面的刚性密封以及密封圈密封。
优点：低扭矩且安全的安装；制作过程快速简单；技术先进无泄漏；可重复拆装。
缺点：仅适用于42mm以下的管路连接；需要成型设备尾端成型。
液压油管接头种类
液压油管接头种类
1. 螺纹接头：这是最常用的液压油管接头。
它由两个螺纹套筒构成，它们深度匹配，并以螺纹方式连接在一起。
这种接头使用最广泛的螺纹是JIC和NPT。
2. 法兰接头：这种接头由两个平面法兰和密封圈构成，它们用螺栓紧固在一起，确保液压油管的紧密连接。
法兰接头通常用于高压和大流量的应用中。
3. 快插式接头：这种接头由两个连接器组成，它们通过一个弹簧机构快速连接或分离。
这种接头在需要频繁更换的情况下非常有用，可以快速拆卸液压系统的部件，而不会让工作人员浪费太多时间。
4. 锁扣接头：这种接头由一个锁扣和一个接头组成。
锁扣通过一个容器和一个锁扣槽与接头侧壁连接。
通过这种方式，锁扣可以非常紧密地锁住液压油管，避免在高压力或高温度下发生脱节。
5. 角度接头：这种接头在液压系统需要弯曲或转向的地方使用。
它可以旋转360度，并在各种方向切换管路，以确保液压系统能在正确的方向上流通。
液压管件接头
液压管件接头一、引言液压管件接头是连接液压系统中的管道和管件的重要组成部分，它的作用是将不同的管道、管件或设备连接起来，以确保液压系统的正常运行。
本文将对液压管件接头的种类、结构、性能参数以及安装注意事项进行详细介绍。
二、液压管件接头的种类液压管件接头的种类繁多，常见的有直通接头、弯头接头、三通接头、四通接头等。
这些接头可以根据其外形、连接方式和功能进行分类。
1. 直通接头直通接头是最常见的液压管件接头，它具有简单、直接的连接方式，通常用于连接两根直线管道。
直通接头的结构较为简单，包括一个连接头和两个连接螺纹。
2. 弯头接头弯头接头是用于连接两根不在同一直线上的管道的接头。
它通常具有不同角度的弯曲，常见的弯头角度包括45度、90度和180度。
弯头接头的结构较为复杂，需要通过弯曲工艺来制造。
3. 三通接头三通接头用于将一个管道分成两个分支，常见的形状有T型和Y型。
它可以实现液体的分流和合流，常用于液压系统的控制回路中。
4. 四通接头四通接头相当于两个三通接头的组合，可以将一个管道分成三个分支。
它可以实现更复杂的管道分配和控制。
三、液压管件接头的结构液压管件接头的结构可以分为连接头、连接螺纹和密封垫片。
1. 连接头连接头是液压管件接头的主体部分，一般由金属材料制成。
常见的材料有铜、铝、不锈钢等。
连接头的外形和大小可以根据不同的接头类型和尺寸进行设计和制造。
2. 连接螺纹连接螺纹是液压管件接头连接到管道或管件上时使用的部分。
常见的连接螺纹有NPT、BSP、BSPT等。
连接螺纹可以保证液压管件接头与管道的可靠连接，还可以方便拆卸和更换。
3. 密封垫片密封垫片是液压管件接头中起到密封作用的重要部分，它通常由橡胶或金属材料制成。
密封垫片可以保证接头的连接处不会发生泄漏。
四、液压管件接头的性能参数液压管件接头的性能参数包括额定压力、工作温度、耐腐蚀性和耐磨性等。
这些参数对于液压系统的安全运行至关重要。
1. 额定压力额定压力是指液压管件接头在设计和制造时，所能承受的最大工作压力。
液压接头的形式
1、卡套式液压接头
卡套式液压接头在全世界范围运用十分广泛。这种管接头主要包括具有 24°锥形孔的接头体、带有尖锐内刃的卡套、起压紧作用的压紧螺母三个元件。旋紧螺母时，卡套被推进24°锥孔，并随之变形，使卡套与接头体内 锥面形成球面接触密封；同时，卡套的内刃口嵌入油管的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。具有装配方便、抗振动、耐高压和可重复使用等优点，但对钢管尺寸精度和装配人员的技术要求较高，正确的安装方法可使接头的耐高压性和可重复使用性发挥到最佳。经过多年发展，卡套接头中的卡套由原来的纯金属结构发展到现在的弹性密封结构，大大提升了接头的性能。适用于油、气及一般腐蚀性介质的液压系统。
3、焊接式液压管接头
利用接管与管子焊接，接头体和接管之间用O形圈进行密封。 结构简单、易加工、密封性好，但对焊接质量要求高，装拆不便，适用于高压系统。由于使用O形圈密封，因此使用温度范围受O形圈材质影响。目前国内使用的国标液压接头多为这种形式。
4、扩口式液压管接头
利用管子端部的扩口进行密封，属于金属密封，该种管接头又分为A、B两种形式。A型由具有74°外锥面的管接头体、起压紧作用的螺母和带有60°内锥孔的管套组成；B型由具有90°外锥的接头体和带有90°内锥孔的螺母组成。将已冲成喇叭口的管子置于接头体的外锥面和管套(或B型螺母)的内锥孔之间，旋紧螺母使管子的喇叭口受压，挤贴于接头体外锥面和管套(或B型的螺母)内锥孔所产生的间隙中，从而起到密封作用。扩口式管接头能吸收并减少管路振动和管子疲劳，结构简单，价格便宜，广泛用于中低压液压系统。但在实际使用中，此种接头发生泄漏的概率是最大的，其主要原因是由于扩口安装不当引起。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前有五種管接頭系統通常用於液壓連接，這五種管接頭系統按地理位置或按國家劃分為：.....................................................................................................................................................................................................................北美標準NPTF說明：這是一種乾密封螺紋；是用於輸送燃油的國內錐管螺紋，既可用於外螺紋端接頭，也可用於內螺紋端接頭。
NPTF外螺紋可與NPTF、NPSF或NPSM內螺紋配合。
NPTF管接頭與BSPT管接頭類似但不可互相換，大多數尺寸螺紋的螺距不同併且牙型角是60°，而BSPT螺紋的牙型角是55°。
JIC37°錐角內螺紋接頭說明：37°錐角（JIC）汽車工程師協會（SAE）規定37°錐角或錐座可用於高壓液壓管路。
這類管接頭通常稱為JIC管接頭。
JIC外螺紋是直紋只能和JIC內螺紋配合，JIC外螺紋是直螺紋，並具有37°錐座面，JIC內螺紋也是直螺紋，並具有37°錐座面。
其密封在37°錐座面處形成，某些尺寸的螺紋與SAE45°錐角螺紋相同，應仔細測量錐角以進行區分。
SAE 45°錐角外螺紋接頭說明：SAE（45°錐角）這是用於具有45°錐角或錐座的管接頭的術語。
軟銅管通常採用這種接頭，因為該材料易於加工成45°角。
這種管接頭適用於低壓應用場合-例如用於燃油管路和制冷管路。
SAE 45°錐角外螺紋只能和SAE 45°錐角內螺紋配合。
SAE外螺紋是直螺紋並具有45°錐座面。
而SAE內螺紋也是直螺紋，並具有45°錐座面。
其密封在45°錐座面處形成。
某些尺寸的螺紋與SEA 37°錐角螺紋相同。
應仔細測量錐角以進行區行。
Ｏ形圈端面密封外螺紋接頭說明：Ｏ形圈端密封外螺紋只能和Ｏ形圈端面密封內螺紋配合，外螺紋是直螺紋帶Ｏ形圈；內螺紋是直螺紋帶密封端面，外螺紋在O形圈處密封，而內螺紋在密封端面處密封。
O形圏法蘭－SAE J518說明：SAE J518SAE 61型和62型四螺栓分離式法蘭通常在世界範圍內廣泛應用於連接泵與馬達。
此處有三種例外情況；1. 倍乘系數-10，不是SAE標準尺寸，但在北美以外地區卻應用很普遍2. 卡特彼勒式法蘭，具有一個較厚的法蘭頭（表中尺寸＂C＂），其外徑與SAE 62型法蘭外徑一樣大。
3. Poclain法蘭，其與SAE法蘭根本不同。
Ｏ形圈平面密封固定型外螺紋接頭說明：當外螺紋接頭上Ｏ形圈與內螺紋接頭上的平面接觸時形成密封，在液壓系統可以使用彈性體密封來控制洩漏，並且在防洩漏功能極為重要的情況下，可採用這一類管接頭。
壓套式管接頭說明：壓套式固定型外螺紋接頭只能與壓套式內螺紋螺母及壓套配合。
外螺紋接頭是直螺紋帶24°錐座。
內螺紋頭是直螺紋並帶有作為密封面的壓套。
其密封在壓套與外螺紋接頭的24°錐座之間、壓套與內螺紋接頭的內管之間形成。
.....................................................................................................................................................................................................................英國標準SAE倒錐面接頭認為所有國外螺紋均為公制的，這是一個誤解。
通常不是這樣，有兩種常用的螺紋形式-公制螺紋和惠氏標準螺紋（BSP）。
英國標準直管（BSP）螺紋，也叫惠氏標準螺紋。
它既可以是直螺紋（BSPP），也可以是錐螺紋（BSPT），均帶有倒錐面。
其法蘭與SAE61型或62型法蘭類似（-10*除外）。
端口連接通常通過BSPP螺紋。
其密封採用軟金屬密封環。
BSPP（直）外螺紋可以與BSPP（直）內螺紋或內螺紋端口配合。
BSPP外螺紋是直螺紋並帶30°錐座。
BSPP內螺紋也是直螺紋並帶30°錐座。
內螺紋端口是直螺紋並帶密封端面。
端口處的密封通過外螺紋接頭上的O形圏或軟金屬墊圏形成。
BSPP（直螺紋）接頭與NPSM接頭類似但不可互換。
其大多數尺寸螺紋的螺距不同，螺紋牙型角是55°，而NPSM螺紋牙型角是60°（-10是非SAE規格的法蘭）英國標準直管螺紋（BSP）說明：英國標準直管（BSP）螺紋，也叫惠氏標準螺紋。
它既可以是直螺紋（BSPP），也可以是錐螺紋（BSPT），均帶有倒錐面。
其法蘭與SAE61型或62型法蘭類似（-10*除外）。
端口連接通常通過BSPP螺紋。
其密封採用軟金屬密封環。
BSPP（直）外螺紋可以與BSPP（直）內螺紋或內螺紋端口配合。
BSPP外螺紋是直螺紋並帶30°錐座。
BSPP內螺紋也是直螺紋並帶30°錐座。
內螺紋端口是直螺紋並帶密封端面。
端口處的密封通過外螺紋接頭上的O形圏或軟金屬墊圏形成。
BSPP（直螺紋）接頭與NPSM接頭類似但不可互換。
其大多數尺寸螺紋的螺距不同，螺紋牙型角是55°，而NPSM螺紋牙型角是60°（-10是非SAE規格的法蘭）英國標準錐管螺紋（BSPT）說明：BSPT（錐）外螺紋可以與BSPT（錐）內螺紋或BSPP（直）內螺紋配合。
BSPT外螺紋是錐螺紋。
當其與BSPT（錐）內螺紋或BSPP（直）內螺紋端口配合時，在螺紋處形成密封。
BSPT接頭與NPTF接頭近似但不可互換。
其大多數螺紋的螺距不同，螺紋牙型角為55°，而NPSM螺紋牙型角是60°.....................................................................................................................................................................................................................法國標準法國GAZ是常用的管接頭。
這種接頭是公制螺紋並帶24°錐座。
與德國DIN管接頭類似，但其螺紋在些尺寸上有所不同。
雖然二者都是公制螺紋，但是法國所有規格的管接頭均採用細牙螺紋，而德國DIN管接頭尺寸較大，採用粗牙螺紋。
大多數端口連接均為法蘭連接。
法國標準法蘭與SAE和hellip標準法蘭不同；其法蘭端面有一個突起的凸台。
這種法蘭叫作Poclain型法蘭。
【1】GAZ24°【2】GAZ Poclain24°法蘭..................................................................................................................................................................................................................... 德國標準德國DIN（德國工業標準）是常用的管接頭。
所謂的公制管接頭通常是指DIN管接頭。
其法蘭為標準的61型或62型法蘭（-10除外）。
DIN 24°錐球頭螺紋說明：DIN24°錐球頭可以與圖示的三種內螺紋相配合。
外螺紋接頭為球頭公制直螺紋具有24°錐座和一個球頭沉孔，該孔與所用的管接頭的內管外徑相配，與外螺紋相配的內螺紋包括帶O形圈，公制管接頭的24°錐球頭內螺紋，或通用24°或60°錐球頭內螺紋等。
DIN 60°錐球頭螺紋說明：DIN60°錐球頭外螺紋接頭只能與通用24°或60°錐球頭內螺紋接頭配合。
外螺紋為公制直螺紋並帶60°錐座。
內螺紋為公制直螺紋並帶通用24°和60°錐座。
（使用錐座角量規沿接頭中心線進行測量。
）當使用錐座角量規測量錐角時，應使用30°錐角量規。
DIN 3852，A型和B型管接頭（直螺紋）說明：DIN3852 A型和B型外螺紋管接頭可以與下圖所示的DIN內螺紋管接頭配合。
A型和B型外螺紋及內螺紋管接頭均為直螺紋。
圖1是指公制直螺紋，而圖2是指惠氏標準直螺紋。
當密封圏（A型）或密封面（B型）與內螺紋端口的密封面配合時形成密封。
DIN3852 A型和B型管接頭有兩種類型；輕型（L）系列和重型（S）系列。
DIN 3852 C型公制和惠氏標準錐螺紋接頭說明：DIN 3852 C型管接頭既可以是公制螺紋﹐也可以是惠氏英制螺紋。
外螺紋只能與圖示的內螺紋配合。
內、外管接頭均為錐螺紋。
表1是指公制錐螺紋﹐而表2是指惠氏標準錐螺紋。
密封在螺紋處形成。
DIN 3852 C型管接頭有三種系列：超輕型系列(LL)，輕型系列(L)和重型系列(S)。
公制壓套式管接頭總成說明﹕公制壓套式管頭總成由連接在外接頭上的三個部件組成。
這三個部件分別是：管芯﹐壓套和公制螺母。
螺母裝配在管芯上﹐然後再裝配壓套(見圖) 。
DIN輕型系列總成使用DIN輕型系列公制螺母﹐而DIN重型系列總成使用DIN重型系列公制螺母。
壓套和管芯根據所需的內管外徑選擇。
.....................................................................................................................................................................................................................日本標準在日本有兩種比較常用的管接頭（1）所有的小松設備均採用帶有30°錐座和公制細牙螺紋的管接頭。
所有的法蘭均為61型或62型法蘭（-10*除外）。
（2）其他大部分日本設備採用帶有30°錐座和英制標準直管螺紋的管接頭，通常稱為JIS（日本工業標準）管接頭。
