第四章构筑物工程一、蓄水池（一）常见算量业务介绍通常情况下，所谓构筑物就是不具备、不包含或不提供人类居住功能的人工建造物，比如水塔、水池、过滤池、澄清池、沼气池等。
一般具备、包含或提供人类居住功能的人工建造物称为建筑物。
构筑物的称谓在给排水教科书中提得比较多。
需要说明的是这个定义不是绝对的。
在水利水电工程中就江河、渠道上的所有建造物都称为建筑物，比如水工建筑物。
而蓄水池是用人工材料修建、具有防渗作用的蓄水设施。
根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。
蓄水池布置原则和水窖基本相同。
（二）计算软件处理本书将以《07S906给水排水构筑物设计选用图》中I-47页2000m3矩形蓄水池进行讲解。
（如图4.1.1）图4.1.11、轴网1)切换到“模块导航栏”轴网图层下，新建“正交轴网”；在“下开间”列表下，“添加”下面输入框中输入100点击添加（如图4.1.2），125*2点击添加，3900*7点击添加，125*2点击添加，100点击添加（如图4.1.3）图4.1.2图4.1.32)在“左进深”列表下，“添加”下面输入框中输入100点击添加，125*2点击添加，3900*5点击添加，125*2点击添加，100点击添加→点击“绘图”功能（如图4.1.4）→弹出“请输入角度”窗体（如图4.1.5），默认角度为0，直接点击“确认”即可。
图4.1.4图4.1.52、绘制底板1）首先查看图中底板厚度，为250mm（如图4.1.6）→切换到模块导航栏，“底板”图层下→在构件列表中新建底板构件，软件可以“新建异形点式底板”、“异形线式底板”，针对本工程，可以“新建面式底板”构件（如图4.1.7）→修改底板“厚度”为“250”（如图4.1.8）→根据工程实际情况修改材质、混凝土类型、标号图4.1.6图4.1.7图4.1.82）在工具栏中，选择“矩形”功能（如图4.1.9），按照功能提示信息，在轴网中绘制底板→指定第一个角点（如图4.1.10）→指定第对角点（如图4.1.11），底板绘制完成。
广联达图形算量软件操作技巧
常用快捷键下面对快捷键做一下介绍：F1：打开“帮助”系统F2：打开“构件管理”对话框F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）F5：合法性检查F6：梁原位标注时输入当前列数据F7：打开“设置CAD图层显示状态”对话框F8：单构件输入时进入平法输入F9：打开“汇总计算”对话框F11：打开“编辑构件图元钢筋”对话框F12：打开“构件图元显示设置”对话框© 1994-2006 北京广联达软件技术有限公司版权所有工程设置“工程设置”页面可以修改新建向导时的所填写的除“工程信息”和“编制信息”之外的其它信息。
在导航条中切换到“工程设置”的“工程设置”页面，将显示工程设置界面。
系统设置界面上方显示出了该工程的损耗模板、报表类别、计算规则、汇总方式。
默认情况下是不允许修改的，可以通过点击“修改设置”按钮打开“系统设置”窗口。
在系统设置窗口中进行修改。
有关损耗模板、报表类别、计算规则、汇总方式的信息可以参阅新建工程中的相关信息。
弯钩设置界面下方在“弯钩设置”、“比重设置”和“损耗设置（如果选择损耗模板）”三个页签间切换。
用户在弯钩设置界面可以根据实际情况修改各类弯钩的抗震和不抗震的值。
点击“默认值”，系统会自动将修改后的值恢复成软件原始的标准值。
比重设置界面下方第二个页签为“比重设置”，在该页面中可以修改普通、冷轧带肋和冷轧扭各类直径钢筋的比重。
点击“默认值”，系统会自动将修改后的值恢复成软件原始的标准值。
损耗设置如果在系统设置中选择了损耗模板，则可以在界面下方看到“损耗设置”页签。
“损耗数据修改”功能请参考“损耗数据维护”。
© 1994-2006 北京广联达软件技术有限公司版权所有按名称选择构件图元在绘图过程中，如果需要对同一名称的构件进行编辑或核对它们所在的位置，就可以使用“按名称选择构件图元”的功能。
广联达算量GMA市政专业操作详解
⼴联达算量GMA市政专业操作详解⼴联达算量GMA市政专业操作详解（图⽂教学）市⾯上的教学都太繁琐，部分⼜太基础，根本解决不了实际操作中的诸多问题，本期图⽂教学，⽤简单的描述，详解出市政专业路基、路⾯、排⽔、挡⼟墙和桥梁的具体建模⽅法，及各个功能的作⽤，基本涵盖市政常⽤专业的建模，希望能帮助到⼤家。
⼀、路⾯篇（1）⾸先，我们打开市政⼴联达软件，点击⽂件-新建，会弹出对话框。
这时候，我们需要将⼯程名称、地区、清单库和定额库填上去，这个要填正确，不然会影响出量的规则。
（2）填好后点击创建⼯程。
之后再⼯程信息-基准标⾼，处填写与实际⼯程标⾼相差不⼤的数值，⽐如实际标⾼⼤约为490-510m，基准标⾼可填写为500m，这样在3D识图中，才不会⼀拉就飞出屏幕。
（3）之后点击左下⽅的绘图设置-道路中⼼线，将CAD或PDF的平⾯图导⼊。
道路中⼼线的作⽤是让各个专业的建模能结合起来，如果不要道路中⼼线，路基、路⾯、排⽔等专业会在建模后，位置相差很远。
导图主要是注意⽐例，图纸导⼊后，可在软件中点击，检查图纸⽐例，每个专业导图，都要进⾏此部，以保证建模的正确性。
道路中⼼线，在设置红线范围的时候，左右设置宽度⼀定要超过实际各专业最⼤红线宽度，如果弄⼩了，各专业超过红线的内容是不计算的。
（4）之后我们点击路⾯-新建-新建路⾯，点击新建好的路⾯，然后打击路⾯结构层。
这个结构层，可以直接在导⼊图纸识别，也可以直接修改或添加，怎么⽅便怎么来，没有影响。
这⾥需输⼊结构层厚度、名称、超宽、坡度等信息。
如果结构层⼜多种，也可以多次建项。
之后，我们打击⼀个结构层单元，然后打击内部点识别，在导⼊的图纸中点击相应区域就可以了。
⼆、路缘⽯篇路缘⽯建模与路⾯⼤同⼩异，我们点击路缘⽯-新建-新建⾃定义路缘⽯，因路缘⽯结构简单，我们直接⾃定义，不需要去识别结构做法，也⾮常快速。
如有垫层，在界⾯下在新建个垫层就可以了。
结构建好了，点击识别路缘⽯，然后再在导⼊的图纸中点击路缘⽯线，如果对于部分不能识别的图纸，可以点击⽀线或圆弧，直接在图纸上画。
广联达市政算量软件教程路基篇 (1)

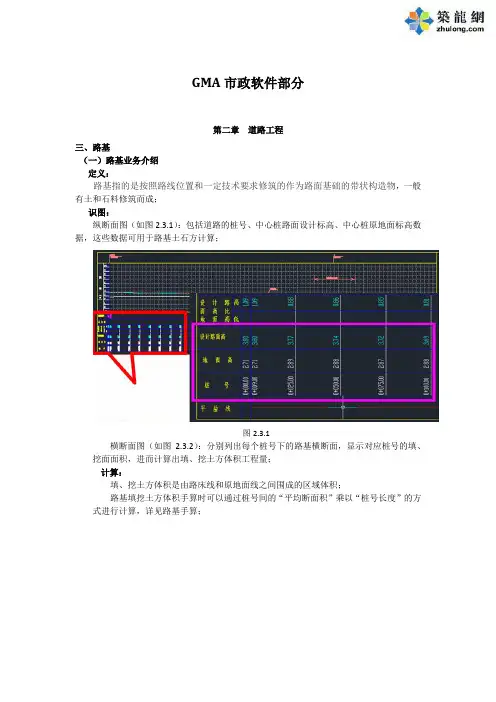

GMA市政软件部分第二章道路工程三、路基（一）路基业务介绍定义：路基指的是按照路线位置和一定技术要求修筑的作为路面基础的带状构造物，一般有土和石料修筑而成；识图：纵断面图（如图2.3.1）：包括道路的桩号、中心桩路面设计标高、中心桩原地面标高数据，这些数据可用于路基土石方计算；图2.3.1横断面图（如图2.3.2）：分别列出每个桩号下的路基横断面，显示对应桩号的填、挖面面积，进而计算出填、挖土方体积工程量；计算：填、挖土方体积是由路床线和原地面线之间围成的区域体积；路基填挖土方体积手算时可以通过桩号间的“平均断面积”乘以“桩号长度”的方式进行计算，详见路基手算；图2.3.2（二）路基软件处理方法1操作流程：识别土方横断面图应用背景：可以拿到土方横断面图1、识别桩号在图纸管理中，导入路基的横断面图，也就是土方带帽图，双击切换到土方横断面图→点击工具栏的“设置比例”功能，比如测量平距12m的位置，弹出窗体中显示80000，此时输入12000即可，点击确定，图纸比例调整完毕。
(如图2.3.3)图2.3.3在模块导航栏的路基下，点击“识别桩号”，此时弹出“识别桩号”窗体(如图 2.3.4)→在“识别桩号”窗体中，默认为“识别中桩点”命令，按照功能提示信息“鼠标左键单击选择一个中桩点，右键确认或继续下一步”，左键选择带帽图中所示的原地面标高中桩点位置，(如图2.3.5)→点击中桩点位置之后，命令自动切换到“选择中桩点标高”，按照提示信息，选择中桩下的原地面标高(如图2.3.6)→点击中桩点标高后，自动切换到“选择桩号”命令，左键点击桩号位置(如图2.3.7)，此时界面下方会弹出“路基截面设置”窗体。
图2.3.4图2.3.5图2.3.6图2.3.72、识别横断面识别桩号完成之后，点击“识别横断面”功能，弹出“识别横断面”窗体(如图2.3.8)，此窗体中有3个命令，默认命令为“路床设计线”，按照提示信息“按鼠标左键点选需要识别的cad线（按住Ctrl键可以单选），右键确认或ESC键取消”，即有时左键点击选择路床设计线选择会出现错误，此时可以按住Ctrl键进行单击选择，选择之后点击右键确认(如图2.3.9)→右键之后，自动切换到“原地面线”，鼠标左键选择原地面所在位置，或者按住Ctrl 键，进行单选，选择之后右键确认(如图2.3.10)→此时观察“路基截面设置”窗体，路床设计线和原地面线自动生成了数据图2.3.8图2.3.9图2.3.103、按照相同的方式把其它桩号下的带帽图依次识别出来4、计算设置在进行汇总计算前，在软件中可以对工程的计算规则进行选择。
广联达BIM 市 政 算 量GMA2018池类构筑物课件
广联达BIM 市 政 算 量GMA2018广联达BIM市政算量GMA2018是以自主知识产权的BIM技术为基础，通过对设计图纸的高效识别或描绘，生成市政工程三维模型后一键出量，同时软件内置了清单和各地定额计算规则及国标、地标设计图集，算量更加专业准确。
以算量工作为起点，让市政工程造价更轻松。
按长度、直径结合五金手册计算池类构筑物综合管廊挡土墙桥梁构筑物工程沟、渠类构筑物沟、渠类构筑物池类构筑物某二沉池工程工程1、纬五路全长930.26米，地势平坦，一共有42个桩号；2、此段路经过一个十字路口，井管遍布整条道路；3、此次工程中的井管均采用的是最新的06MS201图集；平面设计图结构设计图-异形墙体结构定额清单定额有区别定额有地区差异俯视侧视现浇 普通砼 C25-底板：100m3 M1.5砂浆 砖-墙：100m3算什么量？怎么算量？怎么统计软件操作软件操作：构筑物工程量计算主要使用平面设计图纸作为参照，通过识别或绘制各部结构设计图形状，以绘制、智能布置的方式形成模型计算工程量的；软件价值：解决异形结构的体积、模板、抹面 、支架工程量计算问题，核量、对量没有统一计算过程问题；构筑物、池类，相交体积扣减原则•梁：根据计算设置的扣减关系，计算梁体积；•墙：根据计算设置的扣减关系，计算墙体积；需要注意在属性编辑器中墙为内墙还是外墙；构筑物异形线式构件模板\抹面计算•顶面模板的计算条件•计算顶面（红色）、侧面（绿色）、底面（黄色）模板\抹面构筑物墙、柱、板构件的脚手架\支架的工程量计算•如果想要计算顶板支架工程量，需要先在属性编辑器中，勾选“计算支架”，可以调整支架计算的顶标高和底标高•同时需要调整工程设置→计算设置→构筑物“脚手架及支架计算设置”中“顶板支架扩大长度”。
广联达市政算量软件教程构筑物篇
第四章构筑物工程一、蓄水池（一）常见算量业务介绍通常情况下，所谓构筑物就是不具备、不包含或不提供人类居住功能的人工建造物，比如水塔、水池、过滤池、澄清池、沼气池等。
一般具备、包含或提供人类居住功能的人工建造物称为建筑物。
构筑物的称谓在给排水教科书中提得比较多。
需要说明的是这个定义不是绝对的。
在水利水电工程中就江河、渠道上的所有建造物都称为建筑物，比如水工建筑物。
而蓄水池是用人工材料修建、具有防渗作用的蓄水设施。
根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。
蓄水池布置原则和水窖基本相同。
（二）计算软件处理本书将以《07S906给水排水构筑物设计选用图》中I-47页2000m3矩形蓄水池进行讲解。
（如图4.1.1）图4.1.11、轴网1)切换到“模块导航栏”轴网图层下，新建“正交轴网”；在“下开间”列表下，“添加”下面输入框中输入100点击添加（如图4.1.2），125*2点击添加，3900*7点击添加，125*2点击添加，100点击添加（如图4.1.3）图4.1.2图4.1.32)在“左进深”列表下，“添加”下面输入框中输入100点击添加，125*2点击添加，3900*5点击添加，125*2点击添加，100点击添加→点击“绘图”功能（如图4.1.4）→弹出“请输入角度”窗体（如图4.1.5），默认角度为0，直接点击“确认”即可。
图4.1.4图4.1.52、绘制底板1）首先查看图中底板厚度，为250mm（如图4.1.6）→切换到模块导航栏，“底板”图层下→在构件列表中新建底板构件，软件可以“新建异形点式底板”、“异形线式底板”，针对本工程，可以“新建面式底板”构件（如图4.1.7）→修改底板“厚度”为“250”（如图4.1.8）→根据工程实际情况修改材质、混凝土类型、标号图4.1.6图4.1.7图4.1.82）在工具栏中，选择“矩形”功能（如图4.1.9），按照功能提示信息，在轴网中绘制底板→指定第一个角点（如图4.1.10）→指定第对角点（如图4.1.11），底板绘制完成。
广联达建筑图形算量(图文教程)
建筑图形算量第一章概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。
3用软件做工程的顺序4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。
（2）点击新建向导（如图2），进入新建工程。
图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。
输入完毕后点击下一步。
图43.编制信息页面的内容只起标识作用，不需要进行输入。
直接点击下一步。
图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。
图6第三章建楼层1.进入楼层信息图7 2.添加楼层图8 3.修改楼层名称将第四层的名称修改为屋面层。
图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。
图10第四章建轴网1.进入轴网页面图11 图122.定义正交轴网（1）新建“正交轴网”。
图13（2）定义下开间尺寸。
图14（3）定义上开间尺寸。
将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。
输入完毕后点击“轴号自动排序”。
图15（4）定义左进深尺寸。
将图纸左进深轴距依次填入添加框中，输入每个数字后回车（如图16）。
图163.定义圆弧轴网（1）新建圆弧轴网。
在构件列表中点击“新建”，选择“新建圆弧轴网”。
（2）定义下开间尺寸。
点击“下开间”，点击“添加”，角度框中输入45回车、45回车。
图17（3）定义左进深尺寸。
点击“左进深”，点击“添加”，弧距框中输入5350回车、5350回车。
圆弧轴网定义完成。
图184绘制正交轴网（1）点击“轴网-1”，点击常用工具条中的“绘图”，切换到绘图状态（图19）。
广联达《图形算量GCL》操作使用手册
广联达图形算量G C L操作使用手册（高级用户）1序言很长时间以来，我一直在寻觅一款建筑工程工程量及钢筋自动计算的软件，在接触广联达以前，国内的算量软件几乎都接触过了，可是经过测算软件的计算精确度较差（砖混结构中的构造柱、梁、板模板的工程量计算结果不太满意）一直未能如愿。
因为我喜欢追求完美，对工程量计算的准确度要求很高，宁缺勿滥，这是我使用算量软件的原则，可是自从一个偶然的机会，从别人那拿到一个广联达的算量软件后，就对它爱不释手，一见倾心，通过仔细的琢磨，逐渐走近了它，了解了它，同时也喜欢上了它，经过日日夜夜和它的“亲密接触”，现将使用心得写出来，供大家一起参考。
广联达软件有如下的特点：1．精确：计算的精确度相当高。
2．专业：软件体现了很高的专业性，学习软件的过程，不但可以学会电算化，同时也可以使你的预算水平得到提高，软件所体现的预算水平以及平法钢筋的水平是相当高的。
可以说学习软件的同时也使我们的预算水平得到全面提高。
2．易用：软件设计分层分构件、条理清晰、思路明确、追求人性化设计、界面友好、通俗易懂、操作简单、容易上手。
3．清晰：明明白白算量，方便核对、工程量查寻。
工程量计算规则可以显示出来。
4．品牌：这从广联达的产品售后服务、产品发布会、培训都可以感受到一流的服务、一流的水准。
当然任何软件都不是十全十美的，广联达还需在以下几个方面努力：1．增强三维显示功能，三维显示的界面是不是可以设为浮动窗口，与画图算量在同一个界面同步显示，所画即所得，实现真正意义上的三维显示。
22．在砖混结构中砼构件模板计算未考虑和砖砌体的扣减关系，这种结构在经济欠发达地区还普遍存在，广联达在本地化上还需努力。
3．定义属性窗口是不是可以设计为浮动的窗口，和画图界面保持在一个窗口，不必来回转换，这样可以提高画图效率，也可以保持计算思路的连续性。
4．能不能实现钢筋和画图同一界面，不要来回互导及转换，在属性窗口中将钢筋的信息也输入，这样汇总计算工程量时钢筋工程量也可以同时显现出来。
广联达建筑图形算量(图文教程)
建筑图形算量第一章 概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。
手工3用软件做工程的顺序按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。
图形算量将一套图分成建筑、装饰、基础、其他四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整手工 墙的体积名称 高 圈过梁柱 所占体积 门窗洞口 所占体积 宽 长 墙内其他实体所占体积 软件建名称 建楼层 画出 圈过梁柱 画出 门窗洞口 建属性 建轴线 画出 墙内其他实体 由层高决定 由轴线决定 由属性决定建立相关属性 建立相关属性 建立相关属性4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。
（2）点击新建向导（如图2），进入新建工程。
图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。
输入完毕后点击下一步。
图43.编制信息页面的内容只起标识作用，不需要进行输入。
直接点击下一步。
图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。
图61.进入楼层信息图72.添加楼层图83.修改楼层名称将第四层的名称修改为屋面层。
图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。
图101.进入轴网页面图11 图12 2.定义正交轴网（1）新建“正交轴网”。
图13（2）定义下开间尺寸。
图14（3）定义上开间尺寸。
将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。
广联达BIM市政算量 GMA2014新手教学下册构筑物桥梁
图 4.1.58 11、绘制导流墙 1）在模块导航栏， “墙”图层下，构件列表中“新 建内墙”。（如图 4.1.59） 图 4.1.60
图 4.1.59 图 4.1.61
17
3）点击工具栏“直线”命令，在绘图区绘制导流 墙→选中绘制好的墙进行复制。（如图 4.1.62）
图 4.1.64 2） 在底板相应位置绘制吸水坑洞口， 切换到 “板洞” 图层下，在构件列表中，新建矩形板洞（如图 4.1.65） 图 4.1.62 12、绘制吸水坑 1）查看图集 07S906- I -51，F 型吸水坑详图（如 图 4.1.63、4.1.64） →在属性编辑器中修改板洞的长度和宽度为 2700，挖 洞设置为“全挖通”。（如图 4.1.66） （不挖通：只在当前图元下形成板洞 全挖通：与当前图元相邻图元全部形成板洞 同构件挖通：与当前图元相邻图元（仅同构件） 全部形成板洞）
图 4.1.44
13
图 4.1.48 9、绘制柱帽 1） 切换到模块导航栏， “柱帽” 图层下， 构件列表中， 图 4.1.46 3）点击工具栏的“点”，在柱子的位置点画上柱 帽顶板（如图 4.1.47）→然后对顶板进行“复制”。 （如 图 4.1.48） 新建柱帽→选择参数化图形“矩形单倾角柱帽”，点击 确定（如图 4.1.49）
2
图 4.1.5
件 （如图 4.1.7） →修改底板 “厚度” 为 “250” （如图 4.1.8） →根据工程实际情况修改材质、混凝土类型、标号
2）在工具栏中，选择“矩形”功能（如图 4.1.9）， 按照功能提示信息，在轴网中绘制底板→指定第一个角 点（如图 4.1.10）→指定第对角点（如图 4.1.11）， 底板绘制完成。（如图 4.1.12）
4
图 4.1.14
广联达算量软件操作步骤详解
第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。
再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。
这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。
二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件，采用新建画图上。
对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。
以上方法均不行的构件，采用手工输入法进行计算。
当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。
六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
广联达市政算量软件教程路基篇 (1)
GMA市政软件部分第二章道路工程三、路基（一）路基业务介绍定义：路基指的是按照路线位置和一定技术要求修筑的作为路面基础的带状构造物，一般有土和石料修筑而成；识图：纵断面图（如图2.3.1）：包括道路的桩号、中心桩路面设计标高、中心桩原地面标高数据，这些数据可用于路基土石方计算；图2.3.1横断面图（如图2.3.2）：分别列出每个桩号下的路基横断面，显示对应桩号的填、挖面面积，进而计算出填、挖土方体积工程量；计算：填、挖土方体积是由路床线和原地面线之间围成的区域体积；路基填挖土方体积手算时可以通过桩号间的“平均断面积”乘以“桩号长度”的方式进行计算，详见路基手算；图2.3.2（二）路基软件处理方法1操作流程：识别土方横断面图应用背景：可以拿到土方横断面图1、识别桩号在图纸管理中，导入路基的横断面图，也就是土方带帽图，双击切换到土方横断面图→点击工具栏的“设置比例”功能，比如测量平距12m的位置，弹出窗体中显示80000，此时输入12000即可，点击确定，图纸比例调整完毕。
(如图2.3.3)图2.3.3在模块导航栏的路基下，点击“识别桩号”，此时弹出“识别桩号”窗体(如图 2.3.4)→在“识别桩号”窗体中，默认为“识别中桩点”命令，按照功能提示信息“鼠标左键单击选择一个中桩点，右键确认或继续下一步”，左键选择带帽图中所示的原地面标高中桩点位置，(如图2.3.5)→点击中桩点位置之后，命令自动切换到“选择中桩点标高”，按照提示信息，选择中桩下的原地面标高(如图2.3.6)→点击中桩点标高后，自动切换到“选择桩号”命令，左键点击桩号位置(如图2.3.7)，此时界面下方会弹出“路基截面设置”窗体。
图2.3.4图2.3.5图2.3.6图2.3.72、识别横断面识别桩号完成之后，点击“识别横断面”功能，弹出“识别横断面”窗体(如图2.3.8)，此窗体中有3个命令，默认命令为“路床设计线”，按照提示信息“按鼠标左键点选需要识别的cad线（按住Ctrl键可以单选），右键确认或ESC键取消”，即有时左键点击选择路床设计线选择会出现错误，此时可以按住Ctrl键进行单击选择，选择之后点击右键确认(如图2.3.9)→右键之后，自动切换到“原地面线”，鼠标左键选择原地面所在位置，或者按住Ctrl 键，进行单选，选择之后右键确认(如图2.3.10)→此时观察“路基截面设置”窗体，路床设计线和原地面线自动生成了数据图2.3.8图2.3.9图2.3.103、按照相同的方式把其它桩号下的带帽图依次识别出来4、计算设置在进行汇总计算前，在软件中可以对工程的计算规则进行选择。
广联达安装算量软件操作步骤及识别顺序
广联达安装算量软件操作步骤及识别顺序广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
广联达市政算量软件GMA学习教程
图 1.2.5
图 1.2.6 3、导入布局 左键点击“添加图纸”右边的下拉箭头，弹出“导 入布局或 P D F” （如图 1.2.5）→点击“导入布局或 P D F”按钮→选择图纸所在的文件夹，并选择需要导入 的电子图→在“请选择空间”下拉框中，选择待导入的 图纸空间（如图 1.2.7）→在“预览视口”中，可预览 待导入的视口→在预览窗口选择需导入的视口，点击“打 开”即可导入；若想导入多张视口，可在选择视口后点 击“添加”，可添加多个视口，最后点击“打开”。
加宽值为 18+12=30。（如图 2.1.10）
图 2.1.9 结构层厚度校核完成后，需要对加宽和坡度进行 设置，本案例工程，只有路面结构层加宽，没有坡度。 我们可以根据“路面结构设计图”计算出机动车道的加 宽值。本工程在第四层“石灰粉煤灰稳定碎石”有加宽，
图 2.1.10 然后根据计算出来的加宽值，对应输入到软件相 应位置即可（如图 2.1.11）。注：如果加宽有坡度， 可以再后面设置坡度比例。
11
图 2.1.16 备注：实际算量过程中，如果图纸不仅有机动车道、 人行道而且还有绿化带、非机动车道、公交站台等情况， 处理方式等同于以上操作步骤。 2、路面的布置及画法 （1）切换图纸 路面结构层识别完成后，接下来需要把定义好的 路面布置到平面图上。首先在布置路面之前，需要切换 到纬五路平面图。操作步骤：CAD 图纸管理—双击“纬 五路平面图”。（如图 2.1.17）
需要注意的是：如果图纸没有标注结构层厚度， 软件识别以后默认厚度为 0。如下图第三层结构层：乳 化沥青透油层的厚度为 0，点击右下角的确定后，软件 自动会把厚度为 0 的结构层取消，该层不会进行建模和 计算，所以要根据实际图纸标注，修改第三层厚度。软 件最小可以设置厚度为 0.01，此案例工程我们设置为 0.1。
广联达算量步骤
广联达图形算量总结（本文章来自论坛）第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。
绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。
4-1单排10m以内，4-2单排15m以内, 4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。
4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24 加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。
是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。
当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。
注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。
其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33 安装及框亮制作7-53 门扇制安7-61 五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518 油漆对于塑钢窗而言，构件做法主要包括：7-184 成品塑钢窗安装DKMJ（注意换玻璃）7-186 纱扇KWWMJ5-110 预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7 运输6-124 安装窗帘盒: DKKD+0.3 7-299油漆:窗帘 DKKD+0.3)*(DKGD+0.2)11-880（白花纱布） 881(窗饰布) 882（布） 833（丝） 884 (塑料) 885（豪华）木窗台板：2.2cm284/3cm285/4cm286硬木窗台板287（厚25mm）7-170 钢门7-334 防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章构筑物工程一、蓄水池（一）常见算量业务介绍通常情况下，所谓构筑物就是不具备、不包含或不提供人类居住功能的人工建造物，比如水塔、水池、过滤池、澄清池、沼气池等。
一般具备、包含或提供人类居住功能的人工建造物称为建筑物。
构筑物的称谓在给排水教科书中提得比较多。
需要说明的是这个定义不是绝对的。
在水利水电工程中就江河、渠道上的所有建造物都称为建筑物，比如水工建筑物。
而蓄水池是用人工材料修建、具有防渗作用的蓄水设施。
根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。
蓄水池布置原则和水窖基本相同。
（二）计算软件处理本书将以《07S906给水排水构筑物设计选用图》中I-47页2000m3矩形蓄水池进行讲解。
（如图4.1.1）图4.1.11、轴网1)切换到“模块导航栏”轴网图层下，新建“正交轴网”；在“下开间”列表下，“添加”下面输入框中输入100点击添加（如图4.1.2），125*2点击添加，3900*7点击添加，125*2点击添加，100点击添加（如图4.1.3）图4.1.2图4.1.32)在“左进深”列表下，“添加”下面输入框中输入100点击添加，125*2点击添加，3900*5点击添加，125*2点击添加，100点击添加→点击“绘图”功能（如图4.1.4）→弹出“请输入角度”窗体（如图4.1.5），默认角度为0，直接点击“确认”即可。
图4.1.4图4.1.52、绘制底板1）首先查看图中底板厚度，为250mm（如图4.1.6）→切换到模块导航栏，“底板”图层下→在构件列表中新建底板构件，软件可以“新建异形点式底板”、“异形线式底板”，针对本工程，可以“新建面式底板”构件（如图4.1.7）→修改底板“厚度”为“250”（如图4.1.8）→根据工程实际情况修改材质、混凝土类型、标号图4.1.6图4.1.7图4.1.82）在工具栏中，选择“矩形”功能（如图4.1.9），按照功能提示信息，在轴网中绘制底板→指定第一个角点（如图4.1.10）→指定第对角点（如图4.1.11），底板绘制完成。
（如图4.1.12 ）图4.1.9图4.1.10图4.1.11图4.1.123）查看图集说明，池底排水坡度为0.005（如图4.1.13）图4.1.134）点击工具栏的“三点定义斜面”下拉中的“坡度系数定义斜面”功能（如图4.1.14）→根据功能提示信息“按鼠标左键选择底板图元”（如图4.1.15）→按鼠标左键选择斜底板基准边（如图4.1.16）→弹出“输入基准边标高和坡度系数”窗体，在窗体中可以输入“基准边标高”，本工程可以输入“0”（如图4.1.17）；坡度系数根据括号中的提示，正值向上抬，负值向下压，本工程可以输入“-0.005”，点击确定。
图4.1.14图4.1.15图4.1.16图4.1.175）斜板设置完毕后，可以看到斜板上的箭头。
（如图4.1.18）图4.1.183、绘制垫层1）首先查看图中垫层厚度，为100mm，垫层比底板宽出距离100mm。
（如图4.1.19）图4.1.192）点击工具栏，“智能布置垫层”功能（如图4.1.20）→按照功能提示信息“选择要布置垫层的底板”→右键确认→弹出“垫层设置”窗体，在“垫层扩大”中输入“100”，“垫层厚度”中输入“100”，点击确定（如图4.1.21）。
3）动态观察，可以看到绿色的部分就是自动生成的垫层（如图4.1.22）。
4）根据工程实际情况修改材质、混凝土类型、标号。
图4.1.20图4.1.21图4.1.224、绘制墙1）首先查看池壁厚度为250mm。
（如图4.1.23）图4.1.232）切换到“墙”图层下，在构件列表中可以新建内墙、外墙、异形内墙、异形外墙，针对本工程，可以选择“新建外墙”（如图4.1.24）→修改属性编辑器中的墙厚度信息为“250”→根据工程实际情况修改材质、混凝土类型、标号、模板类型等信息图4.1.243）点击工具栏的“矩形”命令→根据提示信息，左键指定第一个角点（如图4.1.25）→左键指定对角点（如图4.1.26），墙绘制完成图4.1.25图4.1.264）动态观察，可以看到墙布置效果。
（如图4.1.27）图4.1.275、绘制柱1）查看柱尺寸，截面为300*300。
（如图4.1.28）图4.1.282）在模块导航栏“柱”图层下，在构件列表中新建柱，软件可新建矩形柱、圆形柱、异形柱，针对本工程，可以新建矩形柱（如图4.1.29）→修改属性编辑器中柱截面宽度和截面高度为300（如图4.1.30）→根据工程实际情况修改材质、混凝土类型、标号、模板类型等信息图4.1.29图4.1.303）在工具栏点击“智能布置”→“按轴网布置柱”（如图4.1.31）→按照功能提示信息“按鼠标左键拉框选择布置范围”→右键确认，柱布置完毕。
图4.1.314）动态观察，可以看一下柱布置效果。
（如图4.1.32）图4.1.326、绘制柱座底板1）在模块导航栏“底板”图层下，构件列表中点击“新建异形点式底板”（如图4.1.33）→弹出“多边形编辑器”，由于柱座底板在图集中的尺寸为1500*1500，所以可以在“多边形编辑器”中“定义网格”为“100*15”，点击确定（如图4.1.34）→在网格中绘制1500*1500的矩形，点击确定（如图4.1.35）。
（备注：如果可以拿到CAD图，可以通过“从CAD选择截面图”的方式从CAD图中提取截面）图4.1.33图4.1.34图4.1.352）修改属性编辑器中的底板“厚度”为130，“顶标高”为0.13（如图4.1.36），为了使模型更容易区分，可以修改显示样式中的填充颜色。
图4.1.363）点击工具栏的“点”（如图4.1.37），在柱子的位置点画上柱座底板→然后对底板进行“复制”。
（如图4.1.38）图4.1.37图4.1.387、绘制柱座1）切换到模块导航栏，“柱座”图层下，构件列表中，新建柱座→选择参数化图形“棱台形上柱座”，点击确定（如图4.1.39）图4.1.392）在属性编辑器中修改“柱座截长1”和“柱座截宽1”为“1100”；修改“柱座截长2”和“柱座截宽2”为“400”；修改“柱座高度”为“350”。
（如图4.1.40）图4.1.403）在工具栏中点击“智能布置”→按“柱”布置（如图4.1.41）→按鼠标左键点选或拉框选择柱图元→按右键确认图4.1.414）动态观察，可以看到柱座效果图。
（如图4.1.42）图4.1.428、绘制柱帽顶板1）在模块导航栏“顶板”图层下，构件列表中点击“新建异形点式顶板”（如图4.1.43）→弹出“多边形编辑器”，由于柱帽顶板在图集中的尺寸为1400*1400，所以可以在“多边形编辑器”中“定义网格”为“100*14”，点击确定（如图4.1.44）→在网格中绘制1400*1400的矩形，点击确定。
（如图4.1.45）（备注：如果可以拿到CAD图，可以通过“从CAD选择截面图”的方式从CAD图中提取截面）图4.1.43图4.1.44图4.1.452）修改属性编辑器中的顶板“厚度”为90，“底标高”为3.91，为了使模型更容易区分，可以修改显示样式中的填充颜色。
（如图4.1.46）图4.1.463）点击工具栏的“点”，在柱子的位置点画上柱帽顶板（如图4.1.47）→然后对顶板进行“复制”。
（如图4.1.48）图4.1.47图4.1.489、绘制柱帽1）切换到模块导航栏，“柱帽”图层下，构件列表中，新建柱帽→选择参数化图形“矩形单倾角柱帽”，点击确定（如图4.1.49）图4.1.492）在属性编辑器中修改“柱帽截长”和“柱帽截宽”为“1000”；修改“柱头截长”和“柱头截宽”为“300”；修改“柱帽高度”为“350”。
（如图4.1.50）图4.1.503）在工具栏中点击“智能布置”→按“柱”布置（如图4.1.51）→按鼠标左键点选或拉框选择柱图元→按右键确认图4.1.514）动态观察，可以看到柱帽效果图。
（如图4.1.52）图4.1.5210、绘制腋角1）在模块导航栏，“腋角”图层下，构件列表中“新建水平腋角”。
（如图4.1.53）图4.1.532）弹出参数图窗体，根据图集尺寸（如图4.1.54），修改参数图（如图4.1.55）。
图4.1.54图4.1.553）点击“自动生成腋角”（如图4.1.56）→根据提示信息“点选墙边线，按右键生成水平腋角”（如图4.1.57）。
图4.1.56图4.1.57 4）动态观察，水平腋角生成效果。
（如图4.1.58）图4.1.5811、绘制导流墙1）在模块导航栏，“墙”图层下，构件列表中“新建内墙”。
（如图4.1.59）图4.1.592）通过图集可以知道，墙厚度为300mm（可参考池内柱尺寸），墙顶标高为4-0.2=3.8m（如图4.1.60），修改属性编辑器中墙“厚度”为300，“起点顶标高”和“终点顶标高”为3.8，“起点底标高”和“终点底标高”为0。
（如图4.1.61）图4.1.60图4.1.613）点击工具栏“直线”命令，在绘图区绘制导流墙→选中绘制好的墙进行复制。
（如图4.1.62）图4.1.6212、绘制吸水坑1）查看图集07S906-I-51，F型吸水坑详图（如图4.1.63、4.1.64）图4.1.63图4.1.642）在底板相应位置绘制吸水坑洞口，切换到“板洞”图层下，在构件列表中，新建矩形板洞（如图4.1.65）→在属性编辑器中修改板洞的长度和宽度为2700，挖洞设置为“全挖通”。
（如图4.1.66）（不挖通：只在当前图元下形成板洞全挖通：与当前图元相邻图元全部形成板洞同构件挖通：与当前图元相邻图元（仅同构件）全部形成板洞）图4.1.65图4.1.663）点击工具栏的“点”命令，在绘图区相应位置绘制板洞。
（如图4.1.67）图4.1.674）吸水坑的坑壁和垫层用组合构筑物进行绘制，截面如图（如图4.1.68）。
切换到组合构筑物图层下，在构件列表中新建组合构筑物→点击属性编辑器中的“结构定义”傍边的三点按钮（如图4.1.69）→弹出“组合构筑物结构定义”窗体图4.1.695）在“组合构筑物结构定义”窗体中，新建垫层、底板、墙（如图4.1.70）→定义轴网，在水平方向间距中输入“1500,100,100,250”；在垂直方向间距中输入“100,250,1300,200,250”，点击确定（如图4.1.71）图4.1.706）选“墙”，点击“直线”绘制命令，在图中绘制墙截面形状。
（如图4.1.72）图4.1.727）选“底板”，点击“矩形”绘制命令，在图中绘制底板截面形状。
（如图4.1.73）图4.1.738）选“垫层”，点击“直线”绘制命令，在图中绘制垫层截面形状。
