第四节 地图注记
四
注记的定位
注记排布 ：注记在图上的排列方式，主要有四种： 水平字列：平行于南北图廓。
垂直字列：垂直于南北图廓。
雁行字列：字符连线与注示物走向平行，
成直线，字直立。
屈曲字列：字符连线与注示物走向平行，
成自然弯曲，字向不直立。
慎重地进行注记定位能够加强地图的视觉平衡。
第四节 地图注记
一 地图注记：
地图上文字和数字的总称。与图形符号构成一 个整体，是地图符号系统的组成部分。 二 地名及其在地图中的意义 注记中名称注记的主要种类是地名； 地名具有音、形、义三要素； 地名关系着行政管理、领土主权和民族尊严。
1960年联合国成立地名专家组，指导地名标准化 1977年成立中国地名委员会及各地地名审核机构 1977年联合国通过“采用汉语拼音作为中国地名罗马字母拼写法的国 际标准”
三
注记的作用与功能
地图注记是地图符号的一种，能起定位的作用，是将地图 信息在制图者与用图者之间进行传递的重要方式。
地图注记分为种类、性质、或特征。 数字注记：说明事物的数量特征。 图幅注记：说明地图的编制状况。
系统地利用注记的字体、尺寸和色相，地图注记便成为空 间信息归类的手段。
第六讲 地图注记设计
字体的不同主要用于区分不同事物的类别。我国地图上字 体的习惯用法如下：
图名、区域名称一般要求最明显突出，故多用艺术美观 的隶体、魏体或美术体等字体，有时亦用粗等线、粗宋体 字。还常进行艺术装饰。
斜体(左斜宋等)，有一定动感，多用作海洋、河流、湖泊 等的名称；耸肩等线则习惯用于山脉名称。
居民地的名称，则往往根据居民地的大小(行政等级的高低)， 分别用等线体、宋体和仿宋体(或细等线)予以区分。有时在 等线体中还区分粗等线与中等线等。其设计原则是居民地 愈大愈重要，字体的黑度大，愈明显；反之则小。仿宋体 因其所有笔划纤细清秀，故多用于最小一级居民地名称。 又因其便于书写，而多用于编绘稿图时手书。
注记的字号可按照相排字机的20种字号尺寸进行选择。在 照相排字机上，字号和级数的关系大致为：字号＝(级数— 1)x 0．25，单位为mm，如果不是方体字，注记字号指字的 长边。
计算机字库中从初号、小初、……五号、小五号共分12级， 使用时可根据对应关系选用。
④注记字隔：是指注记中字与字的间隔距离。最小的字隔 可小至零(但不常使用)，最大的可为字号的若干倍(通常最 大为4-5倍)，过大，则不便于联接起来阅读。
地图上凡注记点状物(如居民点等)，都使用小字隔注记； 注记线状物(如河流、道路等)则采用较大字隔沿线状物注出， 当线状物很长时尚须分段重复注记；注记面状物体时，常 据其历注面积大小而变更其字隔，所注图形较大时，亦应 分区重复注记。 因此，注记的字隔，亦在某种程度上隐 含所注对象的分布特征(点、线、面分布)方式主要有四种：水平字列、垂直 字列、雁行字列和屈曲字列。
a.水平字列是平行于南北图廓的排列方式，字向宜立，适 合于团上成点状及东西向伸展物的注记。这是地图上使用 最多的一种注记排列方式。但在有经纬线的小比例尺地图 上，则注记要沿纬线横排。
第2讲地图知识比例尺方向图例和注记
4.比例尺的大小与地图的详略 （1）比例尺的大小
①大比例尺： 比例尺＞1：200000（20万）
②小比例尺： 比例尺＜1：（100万）
③中比例尺： 介于1：200000和1：之间 （20万—100万）
（2）比例尺与地图的详略
①比例尺的大小与精度：
在同样的图幅上：
实地范围 比例尺 内容
大
小
简略
小
大
图
首都
省级行 政中心 一般 城镇
洲界 国界 未定国
例
· ·省直,辖自市治界区,
地区界 铁路 公路 长城 运河
河流,湖泊
时令河,湖 水库,渠道 等高线 山峰 关隘 沙漠 沼泽
在地图上填绘注记时， 1. 注记要写得清晰匀正，大 小合适。
2 .字的排列， 横写 从左向右， 竖写 自上而下。
地图知识
(比例尺、方向、图例和注记）
高考目标要求：
1.比例尺的定义及其表示方法，比例尺 的计算。
2.比例尺大小与表示范围、内容之间的 关系。
3.地图上定方向的三种表示方法。 4.掌握常见的图例、注记。
一、地图概念
地图是用各种符号、文字和颜色，把地 球表面的海洋、陆地、山脉、河流、城镇、 铁路等地理事物，按照一定的数学法则缩绘 于平面上的图。
上方。Leabharlann 3.经纬网定向法下图黑点分别为甲、乙、丙、丁所处的地理位置，读图完 成,关于甲、乙、丙、丁四地相对位置的描述，正确的是
A.甲在乙的东北 C.丙在丁的东南
B.乙在丙的西南 D.丁在甲的西北
【解析】首先判读出甲、乙、丙、丁四点的地理坐标分别是 （ 110°E ， 30°S ） 、 （ 105°E ， 30°N ） 、 （ 120°W ， 40°N）、（120°W，50°S），再将这四点绘制到同一幅图中， 根据劣弧定向法，判断出甲在乙的东南、乙在丙的西南、丙在丁 的正北、丁在甲的东南。

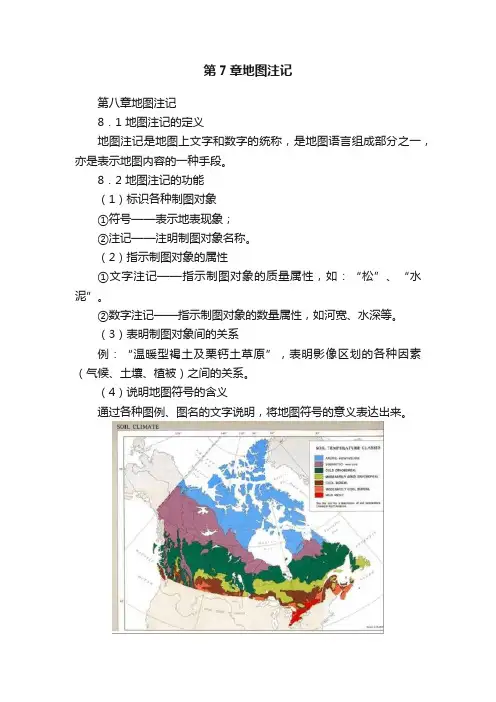

第7章地图注记
第7章地图注记第八章地图注记8．1 地图注记的定义地图注记是地图上文字和数字的统称，是地图语言组成部分之一，亦是表示地图内容的一种手段。
8．2 地图注记的功能（1）标识各种制图对象①符号——表示地表现象；②注记——注明制图对象名称。
（2）指示制图对象的属性①文字注记——指示制图对象的质量属性，如：“松”、“水泥”。
②数字注记——指示制图对象的数量属性，如河宽、水深等。
（3）表明制图对象间的关系例：“温暖型褐土及栗钙土草原”，表明影像区划的各种因素（气候、土壤、植被）之间的关系。
（4）说明地图符号的含义通过各种图例、图名的文字说明，将地图符号的意义表达出来。
《加拿大土壤气候图》极冷区-温和区8．3 地图注记的种类（1）名称注记用文字注明制图对象专有名称的注记。
按照《中国地名信息系统规范》，名称注记分11类：①行政区域名称，②城乡居民地名称，③具有地名意义的机关和企事业单位名称，④交通要素名称，⑤纪念地和名胜古迹名称，⑥历史地名，⑦社会经济区域名称，⑧山名，⑨陆地水域名称，⑩海域地名，⑾自然地域名。
（2）数量注记用数字说明制图对象数量特征的注记。
（3）说明注记用文字说明制图对象的种类、性质或特征的注记。
（4）图外整饰注记8．4 地图注记要素地图注记要素主要包括字体、字号、字间距、字向、字列、字位和字色等。
字列的四种类型：水平、垂直、雁行和屈曲。
注记与所注对象保持适当间隔，不能相互压盖，最后注在空白处，不能与附近的注记或其他要素发生混淆；并尽可能使注记不遮断重要地物和地物轮廓线的转弯处和弯曲部，避免遮盖铁路、公路、河流及有方位意义的物体轮廓线，尤其不能压盖居民地的出入口、河流汇合处、道路交叉点以及独立地物和特殊地貌符号；对面状地物应选择其中部或沿面状伸展方向用不同的字体注出，以充分显示其轮廓形状和特征。
居民地字位的选择8．3 CorelDraw中的文字输入CorelDraw文字输入分美术字和段落文本两种形式。
地图上的方向地图上的图例和注记71页PPT
地图上的方向地图上的图例和注记
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
地图注记讲稿
不压盖重要地物：
整齐美观
符合规范或习惯
图面注记的密度与被注记地理事物的 密度一致
五 不同类型注记的具体要求
A专有名称注记
1.居民地:县以上粗等线体,以下细或宋体. 水平,右方或上方.字隔据形状.如图廓间, 细等线体,接近字隔.
2.道路:城镇道路用细等线体标出,字大据 路面宽度,隔离字隔沿街道走向排列,街道 中心,铁路公路地形图中无严格要求,在土 地图中需.
注记的注记问题
一般不能压盖其它符号，必须将字安排在 接近被注地物而且是有空间的地方，有时 不得已而压盖线状地物符号时(不许压盖点 式符号)必须安排在较直线段部分，读图时 仍能示意其自然走向的连续性。 。
居民点注记
一般排在居民点之外，不可无规律的这个 注左边，那个注右边。 排在符号轮廓线内的，不能压盖独立地物、 公路或主要街道。
水系
3.水系:左斜宋体字,河流与运河名隔离字隔 和雁行字列注在河内部, 但沿岸重要符号. 字隔最大不超过字大的4倍,短小河流可注 在河流中段,比较长的河流每隔15-20cm重 复注出,湖泊或水库沿形状的最长方向注, 如果面积小容不下,注于上方或右方.
山名
4.山名.山顶名称用长中等线体注记,接近 字隔,水平字列,注于山头的上方,高程注记 在右方，注在最高的山头.山脉、山岭名称 用耸肩等线体，隔离字隔,雁行排列，顺着 山脉山岭的延伸方向注在中心线位置上
二 注记要素
字体 、字色、 字大 字隔，字向，字位，字顺，
字列
字隔
字隔
A.点状地物：接近间隔
B.线状地物：沿走向注出，可分段重复
标注
C.面状地物：视面积大小而定，可重复
注出
因此，地图注记的字隔隐含所注对象 的分布特征。
地图注记
要视其质量、数量重要程度而采用不同规格的字（ 要视其质量、数量重要程度而采用不同规格的字（同 一形体，不同规格）， 一形体，不同规格），如居民地名称中，城镇名写得大些，
农村居民点小些；主流的河名写得大些，支流的名称写得小些。
二、制图字体
1. 制图字体绘写方法 2. 常用制图字体 3. 点阵字/矢量字 点阵字/
3. 字列
字列就是字的排列。 注记排列必须与被注要素相适应，才能确切表示 与被注要素的关系，便于读图。
水平、垂直、雁行、屈曲
水平字列：注字按水平方向排列，由左至右，平行 水平字列 于南图廓线。多为接近字格，这种排列应用较多。 例如居民地名称、山名、区域性名称、数字注记 居民地名称、山名、区域性名称、数字注记等。 居民地名称
水库名称的注记多是按水平字列排列或沿库面的长 轴方向作雁行排列。
（4）区域名称 区域名称注记：适当集中于区域中部，字隔较近 区域名称 些；而区域间的注记间隔应较远些。 区域名称注记以其形状不同，可以按水平字列或雁 行字列排列，其根据主要是要适应区域面积的长轴方 向。
（5）相邻名称的注记 相邻名称的注记可以排成水平字列，也可以沿 相邻名称的注记 界边排列。但应注意排成下图的形式。
1. 制图字体绘写方法
按字体绘写方法的特点可将制图字体分为两类： 一类如宋体、等线体等可称为“印刷体 ，这类字 印刷体” 印刷体 体(还包括美术字)大多笔画较粗，变化也较大，需逐 渐描绘修饰而成； 另一类如仿宋体、细等线体及钢笔魏体等，用绘图 笔尖即可直接书写，可称作“手写体 手写体”。 手写体
（1） 印刷体 A.打字格：根据用途选择字体、字大和字形(正、长、 扁、倾斜等)，按选定的字大和字形，用模片或直尺 打出字格。较大或较难写的字，也可打些辅助线， 例如纵横中线或部首分割线。 B.作骨架：用铅笔在字格内勾写字的骨架，以确定 字的布局和笔画的位置。
地图和等高线地形图讲课
线为近似圆形
课堂练习：
图中字母表示的地形是什么？
D
E B
C A
5、等高线地形图上相关的计算
(1ቤተ መጻሕፍቲ ባይዱ计算两地间的相对高度： H相＝H甲－H乙。
甲 乙
(2)计算两地间的气温差： 气温垂直递减率(0.6℃/100米) 古寺②，想去登山顶C，想知道两地的温差，
4.8℃ ＜ T ＜ 5.4℃
此图比例尺为二千万分之一，我国西北某地区平均气温等 温线图，分析回答下列问题
绘制步骤：
1、确定剖面线 2、确定比例尺，建立剖面
图坐标系，并在剖面图的 下方，标出水平比例尺和 垂直比例 尺。
3、从等高线图上的剖面线 与每条等高线相交的各 点，分别向下引垂线， 将各点转绘到相应的高 度位置上。
4、将这些点连成平滑的曲线。
水平比例尺 1：5 000 垂直比例尺 1：10 000
E.坡面凸凹：高疏低密——凸坡;高密低疏——凹坡
比例尺、等高线的疏密相同，等高距越大，坡越陡； 等高距越小，坡越缓
假设比例尺、等高距相等的情况下：
地
等高线稀疏的地方表示缓坡；
球
等高线密集的地方表示陡坡；
地
间隔相等的地方表示均匀坡
图 日
界
线
区
域
.w
m
500米
v 500米
思考：
假设比例尺和等高线疏密相等的情况下， 如何来判定坡度的陡和缓？
等高距大的坡陡；等高距小的坡缓
地形
地形特征
山峰 山丘
四周低 中间高
等高线图
判读方法
等高线闭合， 数值内高外低
盆地 洼地
四周高 中间低
等高线数值内低外高
200
地图学课件-地图色彩和地图注记
1 明度对比
把同一种颜色放在明度不同的底色上，会发现该色的明度异样。 明度对比两种：①同种色之间的明度对比，如深红与浅红 ②不同色相之间的明度对比，深蓝与浅黄 明度对比的结果扩大了色之间的明度差异。
2 色相对比
同一色相的色块放置在不同色相的环境中，会因对比而产生视 觉上视觉上色相变异。 （1）同种色的对比：将任一色相逐渐变化起明度或饱和度，构 成若干个色阶的颜色系列，浅蓝，蓝，中蓝，深蓝 （2）类似色的对比：类似色比同种色差别明显，但差别不大。 （3）对比色的对比：对比色之间的差别要比类似色大，故对比 色的色相感要比类似色鲜明，强烈，但不像互补色强烈 （4）互补色的对比
配色的类型
色彩的配合指各种颜色的搭配，包括白色和黑色。
1 同种色的配色
利用同一色相的不同明度、饱和度的变化色配色 冷色系和暖色系配色
第十一章 地图注记
地图注记的功能 地图注记的分类 地图注记的设计
一、地图注记的功能
1.标识各对象 1.标识各对象
注记配置
地名
地名基本特征： 一 地名基本特征：
音、形、义称为地名三要素 地名有明确的方位含义，不同的地名区分不能的场地 地名具有民族性
地名书写的标准化： 二 地名书写的标准化：
分写和连写 大小写、隔音 起地名作用的建筑物、游览地和企事业单位名称
3 色光混合的类型 直接光混合和间接光混合 （1）直接光混合 不同光源同时投射于同一空间区域上时称为直接光混 合，舞台上几束灯光同时照射在一个演员身上时也是 直接光混合。 （2）间接光混合 不同色光不是在空间混合后再反射到人眼中，而是分 别反射到人眼中而产生的混合。
减色法的混合
打印机通过青色（Cyan），洋红（Magenta），黄色 （Yellow）墨水的不同比例混合，创造出其他不同的 颜色。CMYk的原色结合并相减，得产生黑色。但实际 上打印机会用到黑色的墨水，加强黑色的效果。因此 ，CMYk最后的“k”就是代表黑色（black）。 一件印刷品通过反射落在其身上的光线，间接地让 我们看到它的颜色。例如，一张黄色的纸会吸收白光 （自然光）中的蓝色部分，反射红色和绿色部分，因 而显出黄色。这种做法跟显示器直接发出红色和绿色 光线而产生黄色的效果是非常相似的。
第7章地图注记
第八章地图注记8．1 地图注记的定义地图注记是地图上文字和数字的统称，是地图语言组成部分之一，亦是表示地图内容的一种手段。
8．2 地图注记的功能（1）标识各种制图对象①符号——表示地表现象；②注记——注明制图对象名称。
（2）指示制图对象的属性①文字注记——指示制图对象的质量属性，如：“松”、“水泥”。
②数字注记——指示制图对象的数量属性，如河宽、水深等。
（3）表明制图对象间的关系例：“温暖型褐土及栗钙土草原”，表明影像区划的各种因素（气候、土壤、植被）之间的关系。
（4）说明地图符号的含义通过各种图例、图名的文字说明，将地图符号的意义表达出来。
《加拿大土壤气候图》极冷区-温和区8．3 地图注记的种类（1）名称注记用文字注明制图对象专有名称的注记。
按照《中国地名信息系统规范》，名称注记分11类：①行政区域名称，②城乡居民地名称，③具有地名意义的机关和企事业单位名称，④交通要素名称，⑤纪念地和名胜古迹名称，⑥历史地名，⑦社会经济区域名称，⑧山名，⑨陆地水域名称，⑩海域地名，⑾自然地域名。
（2）数量注记用数字说明制图对象数量特征的注记。
（3）说明注记用文字说明制图对象的种类、性质或特征的注记。
（4）图外整饰注记8．4 地图注记要素地图注记要素主要包括字体、字号、字间距、字向、字列、字位和字色等。
字列的四种类型：水平、垂直、雁行和屈曲。
注记与所注对象保持适当间隔，不能相互压盖，最后注在空白处，不能与附近的注记或其他要素发生混淆；并尽可能使注记不遮断重要地物和地物轮廓线的转弯处和弯曲部，避免遮盖铁路、公路、河流及有方位意义的物体轮廓线，尤其不能压盖居民地的出入口、河流汇合处、道路交叉点以及独立地物和特殊地貌符号；对面状地物应选择其中部或沿面状伸展方向用不同的字体注出，以充分显示其轮廓形状和特征。
居民地字位的选择8．3 CorelDraw中的文字输入CorelDraw文字输入分美术字和段落文本两种形式。
CorelDraw的文字功能：字距调整功能：1.空格键，2.字距调整（适用于字符串）字方向任意调整字沿路径注记功能字体变形功能：地图上的注记既有正体字，也有变体字，变体包括耸肩体、左斜体等。
《地图符号与注记》课件
作用
符号可以传达地理信息，帮助人们理解地图上的空 间分布、比例关系和其他地理现象。
注记的种类与用途
1 文字符号
用文字注解来标示地点、道路名称等。
3 颜色注记
用颜色来表示地理要素的属性。
2 图形注记
用图形符号来表示地理要素的特征。
4 方向注记
用方向符号来表示地理要素的朝向。
规范与要求
符号 大小 颜色 线条 图案
《地图符号与注记》PPT 课件
本PPT课件将为您介绍地图符号与注记的重要性，包括其定义、分类与作用， 种类与用途，规范与要求，设计原则，以及常见问题与解决方法。希望能够 帮助您更好地理解地图符号与注记的知识，并在实际应用中运用自如。
符号的作用与种事物、现象 的图形、颜色等符号语言。
要求 符合实际尺寸，比例适度。 鲜明明快，清晰易辨。 流畅一致，清晰可见。 简明扼要，形象生动。
设计原则
1
简洁性
符号和注记应尽量简洁，能够直观地表
一致性
2
达地理信息。
符号和注记应在整个地图中保持一致，
遵循统一的设计风格。
3
可读性
符号和注记应具备良好的可读性，方便 人们快速理解地图信息。
常见问题与解决方法
符号过于复杂
简化复杂符号，保留关键特征。
注记文字模糊不清
调整注记文字大小和清晰度，确保易读。
注记与符号不一致
注记与符号保持一致风格，遵循同一设计原则。
符号与地理要素不匹配
选用符合要素特征的符号，准确表达地理信息。
结语及参考资料
地图符号与注记是地图中不可或缺的元素，能够帮助我们深入理解地理信息。通过本课件的学习，相信您能够 掌握地图符号与注记的基本知识和设计原则。感谢您的参与！ 参考资料:
地图语言_地图注记
2.指示对象的属性
包括文字和对象的各种说明注记。
例： “水”、 “气”、 “松”等 数字说明宽度、深度、流速等。
3.表明对象间的关系 ：注记表明一个区域范围， 从而将各区域范围内的地理实体结合起来，构建 一个整体的对象。
例：河海大学 山地森林草原生态经济区
4.转译 ：地图符号只有通过注记的文字说明才能 够发挥信息传输的作用。
3.2 地图注记
地图的基本语言——地图符号 地图使用自然语言 ——地图注记
注记起补充作用，是地图符号的一个组成 部分。 3.2.1地图注记的功能 3.2.2地图注记的分类 3.2.3地图注记要素 3.3.4地图注记要求
3.2.1地图注记的功能 1.标识各对象
符号—标示地表现象 注记—注明对象名称
宋体或等线体注记居民地，左斜或右斜变形字注记水系，
用耸肩形字注记山脉、长方形字注记山峰名称； 以同一字体的不同大小的字表示同类要素中的等级差异。
（2） 说明注记
用文字说明制图对象种类、性质或特征的注记，以弥补 符号的不足。在地形图上常用细等线体字加注在符号旁边， 如在用绿色普染的森林范围内，简注松、桦、杉等字，以区 别森林的树种，在公路符号上简注砾、沥等字表示路面铺装 的材料，反映道路的质量特征。
（3） 数字注记
用数字说明制图对象数量特征的注记。在地形图上除坐
标值和高程注记外，还有河宽、水深、流速、路宽、桥长与 其载重量、树高与树粗等数量注记。
3.2.3地图注记要素
地图注记的要素包括字体、字大、字隔、字向、字列、
字位和字色等。
1. 字体
地图上所使用的字体称为（制图字体）。常用的制图字 体有汉字和阿拉伯数字。 汉字有宋体、等线体、仿宋体以及各种变形字、隶体、 魏体；阿拉伯数字有书版体、等线体。
第2讲 地图上的方向、比例尺、图例和注记
比例尺的概念及换算
一般为1cm
图上距离 比例尺= 实际距离
要换成cm单位（1km = 100 000cm）
若从图中量得北京到点A距 离为4cm,则其二者的实际距离 大约是多少？
A
★ 分母（实地距离）数目越大， 则比例尺越小，反之，则越大。
实战演练
1. 在比例尺为1：2000000的地图上量得甲、乙两地的 图上距离为5厘米，则这两地的实际距离为 100 千米。
第2讲
地 球 表 面 地 理 事 物 地 图 的 种 类
地 形 图
地
地形剖面图 政区图 交通图 气候图
图
反映地势的 高低起伏
等高线地形图 分层设色地形图
缩 地
小 图
其 他 地 图
反映地理事物 的空间分布
人口图
比例尺 地图三要素 方向
图例、注记
知识结构
定义及换算 ——表示图上距离比实地距离缩小的程度 比例尺 表现形式（文字式、数字式、直线式） 图幅 大小和范围、图幅的关系 相同 大小与坡度、风力和流 范围 速等的关系 相同
能力提升
下列四幅地图中，比例尺最大的是（ A ）
①比例尺的缩放
区P6
比例尺放大到原先的几倍就是原比例尺乘以几；
放大了几倍是比原来多了几倍。
例如：放大到2倍，就是原比例尺乘以__；
2
“放大了”2倍，就是原比例尺乘以____。同
样，原比例尺“缩小”或“缩小了” 1/5 ，
3
则原比例尺乘以 4/5 _____；“缩小到” 1/5就是原 1/5 _____。 比例尺乘以
2.在中国交通图上量得沈阳到西安的直线距离为5厘 米，两地的实际距离为1500千米，该图的比例尺是： （ A ） A、1：30000000 B、1：3000000 C、1：300000 D、1：30000
地图知识-比例尺、方向、图例和注记PPT33页
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保பைடு நூலகம் 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
地图知识-比例尺、方向、图 例和注记
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
地图知识-比例尺、方向、图 例和注记
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
(地图学课件)地图注记链接(第四章)
现代地图学基础 第4章 地图符号
现代地图学基础 第4章 地图符号
3、转译符号的含义（即图例中的文字说明）
地图图例在此承担此任。地图上各种符号和颜色所代表的内容与指标， 全靠地图图例来说明。离开地图图例是很难甚至无法阅读地图的。
现代地图学基础 第4章 地图符号
§4 地图注记
4.4 地图注记的构成要素
4、字向
字头所朝的方向, 分直立字向和斜立字向两种。 除道路、河流、等高线等 线状地物的注记的字向随所注地物方向变化外, 其它各种注记的字向必须 朝北。
现代地图学基础 第4章 地图符号
§4 地图注记
4.5 地图注记的配置
1、点线面地物注记配置
• 面状地物注记配置：字位应与地物的最大轴线相符, 首尾两字至区域轮 廓线的距离应相等, 并大于注记本身字隔, 其字隔应根据其所注面积大小 而变化，所注图形较大时，亦应分区重复注记。
因此，点、线、面状地物注记的位置与间隔，在某种程度上隐含所标注 对象的分布特征(呈点、线、面分布特征)。
5、字色
指注记所用颜色，和字体类同，用于强化分类概念。字色一般与所注 记的要素颜色一致, 例如我国地形图上的等高线高程注记用棕色, 水系名 称用蓝色等，都随其要素用色。
现代地图学基础 第4章 地图符号
§4 地图注记
4.4 地图注记的构成要素
6、字列
注记的排列组合是由被注记地物的特点决定的, 一般有水平字列, 垂直字 列, 雁形字列，屈曲字列4种。
现代地图学基础 第4章 地图符号
§4 地图注记
4.2 地图注记的作用
1、标识各种对象
属于此类的有各种地理名称，如“北京”、“珠穆郎玛峰”、“36°N”( 北纬)、“渤海”等。它们与地图符号(居民地、经纬线、河流等)配合， 形成地理名称与地物之间的映射关系，便于地图的阅读使用。
现代地图学基础 第4章 地图符号
3、转译符号的含义（即图例中的文字说明）
地图图例在此承担此任。地图上各种符号和颜色所代表的内容与指标， 全靠地图图例来说明。离开地图图例是很难甚至无法阅读地图的。
现代地图学基础 第4章 地图符号
§4 地图注记
4.4 地图注记的构成要素
4、字向
字头所朝的方向, 分直立字向和斜立字向两种。 除道路、河流、等高线等 线状地物的注记的字向随所注地物方向变化外, 其它各种注记的字向必须 朝北。
现代地图学基础 第4章 地图符号
§4 地图注记
4.5 地图注记的配置
1、点线面地物注记配置
• 面状地物注记配置：字位应与地物的最大轴线相符, 首尾两字至区域轮 廓线的距离应相等, 并大于注记本身字隔, 其字隔应根据其所注面积大小 而变化，所注图形较大时，亦应分区重复注记。
因此，点、线、面状地物注记的位置与间隔，在某种程度上隐含所标注 对象的分布特征(呈点、线、面分布特征)。
5、字色
指注记所用颜色，和字体类同，用于强化分类概念。字色一般与所注 记的要素颜色一致, 例如我国地形图上的等高线高程注记用棕色, 水系名 称用蓝色等，都随其要素用色。
现代地图学基础 第4章 地图符号
§4 地图注记
4.4 地图注记的构成要素
6、字列
注记的排列组合是由被注记地物的特点决定的, 一般有水平字列, 垂直字 列, 雁形字列，屈曲字列4种。
现代地图学基础 第4章 地图符号
§4 地图注记
4.2 地图注记的作用
1、标识各种对象
属于此类的有各种地理名称，如“北京”、“珠穆郎玛峰”、“36°N”( 北纬)、“渤海”等。它们与地图符号(居民地、经纬线、河流等)配合， 形成地理名称与地物之间的映射关系，便于地图的阅读使用。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河流注记
（3）河流名称注记均为隔离字格，注字要 适当集中于线段中部，不可将字任意拉开。
有支流与主流上下相接——各自名称的字格 必须明显的小于两邻河名相接的间隔。
有支流与主流上下相接——各自名称的字格 必须明显的小于两邻河名相接的间隔。
*河流较长，应按适当间隔重复注记 。 *单线河的名称应注在符号的一侧。 *水库名称的注记多是按水平字列排列或沿 库面的长轴方向作雁行排列。 *区域名称注记：适当集中于区域中部，字 隔较近些；而区域间的注记间隔应较远些。 *相邻名称的注记可以排成水平字列。
二 注记要素
字体 、字色、 字大 字隔，字向，字位，字顺， 字列
字隔
字隔
A.点状地物：接近间隔 B.线状地物：沿走向注出，可分段重复 标注 C.面状地物：视面积大小而定，可重复 注出 因此，地图注记的字隔隐含所注对象 的分布特征。
字向
注记的文字在地图中方向 斜立:往往随被说明要素走向而异 。 如 街道名称注记，河流注记等。等高线高程 注记的字头，规定朝向高处。地图上应避 免出现倒立字向！
主次分明 互不混淆； 不压盖重要地物： 整齐美观 符合规范或习惯 图面注记的密度与被注记地理事物的 密度一致
五 不同类型注记的具体要求
A专有名称注记
1.居民地:县以上粗等线体,以下细或宋体. 水平,右方或上方.字隔据形状.如图廓间, 细等线体,接近字隔. 2.道路:城镇道路用细等线体标出,字大据 路面宽度,隔离字隔沿街道走向排列,街道 中心,铁路公路地形图中无严格要求,在土 地图中需.
什么是高程？
指的是某点沿铅垂线方向到绝对基 面的距离，称绝对高程。简称高程。 某点沿铅垂线方向到某假定水准基 面的距离，称假定高程。
什么是绝对基面？
绝对基面指的是以某一海滨地点平均海水 平面高程定为零的水准基面。我国沿用的 有大连、大沽、黄海、废黄河口、吴淞、 珠江等基面。
什么是水准基面？
三 分类
①专有名称注记。如居民地、河流、山 脉、海洋等； ②说明注记。常用来补充说明地物性 质，如树种、井泉性质以及图例说明、图 名、比例尺等； ③数字注记。标明地物的数量特征， 如高程、等值线数值、道路长度和航海线 里程等； ④专题地图的图例代号和文字符号。
四 注记的布置原则
水系
3.水系:左斜宋体字,河流与运河名隔离字隔 和雁行字列注在河内部, 但沿岸重要符号. 字隔最大不超过字大的4倍,短小河流可注 在河流中段,比较长的河流每隔15-20cm重 复注出,湖泊或水库沿形状的最长方向注, 如果面积小容不下,注于上方或右方.
山名
4.山名.山顶名称用长中等线体注记,接近 字隔,水平字列,注于山头的上方,高程注记 在右方，注在最高的山头.山脉、山岭名称 用耸肩等线体，隔离字隔,雁行排列，顺着 山脉山岭的延伸方向注在中心线位置上
谢谢
祝大家新年快乐！ 学业有成！
照相排字
照相排版是利用摄影成像原理，通过摄影 曝光，将文字成像在感光材料上，再经冲 洗获得底片，用底片制版印刷。也称冷排， 以区别于用铅合金熔铸活字排版的热排。
激光排字
激光照排机将电脑里制作的图像和文字由 电信号转变成光信号，激光束在银盐胶片 上扫描--曝光，使胶片生成潜影，经胶片显 影机显影、定影、水洗、烘干后完成激光 照排的全过程。光照排技术使电脑里的图 文生成到胶片上，为印刷提供了可供晒版 的胶片，大大地缩短了制作周期，提高了 响应信息的速度。
字列
字列 同一注记的排列形式 A.水平字列 B.垂直字列 C.雁形字列：标注山脉名 称 D.屈曲字列：标注河流、道路名称 线 状地物
地图注记所用字体及其一般规格参考表
小结
地图注记由字体、字大或字级、字色、字 隔及排列方向、位置,5个因素构成。用不同 字体和颜色区分不同事物；用注记的大小 等级反映事物分级以及在图上的重要程度； 用注记位置以及不同字隔和排列方向表现 事物的位置、伸展方向和分布范围。地图 注记主要由照相排字或激光排字而得。注 记设计和剪贴，要求字形工整、美观、主 次分明、易于区分、位置正确。
水准基面，通常理论上采用大地水准面， 它是一个延伸到全球的静止海水面，也是 一个地球重力等位面，实际上确定水准基 面则是取验潮站长期观测结果计算出来的 平均海面。中国永久性水准原点位于青岛 观象山山顶处，由中国人民解放军总参测 绘局于50年代所建，全国各地的海拔高度 皆由此点起算。
字位
B 说明注记
符号旁说明注记用细等线体，接近字隔， 以水平字列为主，注在轮廓符号内部，必 须紧靠符号。
C数字注记
高程注记：用直立等线阿拉伯数字，接近 字隔，水平字列，一般标注在测定点右侧。 等高线注记：一般注加粗等高线，如稀少 可注于首曲线。高程注记应沿着等高线斜 坡降落方向 。字位选在斜坡凸棱上，数字 中心线应与等高线方向一致，并且中断等 高线，字头朝向山顶。
注记的注记问题
一般不能压盖其它符号，必须将字安排在 接近被注地物而且是有空间的地方，有时 不得已而压盖线状地物符号时(不许压盖点 式符号)必须安排在较直线段部分，读图时 仍能示意其自然走向的连续性。 。
居民点注记
一般排在居民点之外，不可无规律的这个 注左边，那个注右边。 排在符号轮廓线内的，不能压盖独立地物、 公路或主要街道。
注记的文字或数字相对被说明要素的位置 注记与所注对象保持适当间隔，不能 相互压盖，最好注在空白处。 字位的选择是以明确显示被注对象为原则 字位选在斜坡凸棱上，数字中心线应与等 高线方向一致，并且中断等高线，字头朝 向山顶。
字顺
字顺是指同一注记中各字的排列顺序。地 图上的注记采用从左至右和从上而下的字 顺
地Байду номын сангаас注记
李刘声 徐盛 杨善义 业通
一 定义
地图注记 是地图上文字和数字的 通称，是地图语言（像"影像"和" 装饰图案"，色彩，地图符号都是 地图语言）之一。地图注记由字体、 字号、字间距、位置、排列方向及 色彩等因素构成。
什么是地图语言的功能？
语言符号要有辨别性和易懂性，保证读图 者能快速阅读、牢固记忆。地图语言有写 与读两个功用。写就是制图者把制图对象 用一定符号表示在地图上。读就是读图者 通过对符号的识别，认识制图对象。地图 语言同文字语言比较，最大的特点是形象 直观，既可表示各事物和现象的空间位置 与相互关系，反映其质量特征与数量差异， 又能表示各事物和现象在空间和时间中的 动态变化。
