简化画法(补充)
第五单元 零件图及其识读(一)
错
用半剖视表示形状基本对称的机件
注：不对称部分一定另有图形表达清楚。
3.局部剖
A－A
B B
用剖切平面局部 地剖开物体所得的剖 视图。
B－B A A
3.局部剖
A－A
B B
用剖切平面局部 地剖开物体所得的剖 视图。 可用双折线 代替波浪线。
A
B－B A
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。 ① 只有局部内形需要剖切表示，而又不宜采 用全剖视时。
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A A
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
A A－A A－A A
A
错误
正确
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
局部剖视图举例
用剖切面局部地剖开物体 所得的视图。
适应结构：（１）机件虽然对称 ，但轮廓线和对称线重合，此时 应采用局部剖视图。（２）需要 保留部分外形的不对称机件。
局部剖视图
波浪线不 能穿空
三、剖切平面的种类
A－A
1.单一剖切平面
⑴ 平行于某一 基本投影面
A
A
⑵ 不平行于任何基本投影面（投影面垂直面）
A －A B －B C －C
A
A
B
B
C
C
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。
工程制图第6章简化与规定画法
Simplified Representation 简化画法Conventional Representation规定画法Exercises 练习题Simplified and Conventional Representation 简化画法与规定画法请点击相应标题显示其内容60°6 teeth1.If a part obtains some same features （such as gear, slot etc.) which are distributed according to certain rules, it is only needs to draw several whole features and use center line to indicate their center position and label the total number in the part drawing.当多个相同结构（孔、槽、齿等）按规律分布时,只需画出一个或几个完整的结构,其余用细实线连接或用细点划线标明中心位置,并注明总数。
请点击鼠标左键显示后面内容9 slots6 holes 20 teeth英国图例2.Long parts (such as shaft, pole and so on) varying profiled bar length by length by a certain rule can be shorten to represent The conventional representation of breaks is used to shorten.较长的机件（轴、杆等）沿长度方向的形状一致或按一定的规律变化时，可断开后缩短绘制，断裂处用波浪线表示,其尺寸仍按实长标注。
请点击鼠标左键显示后面内容断开后只画其两端Staff棱柱形长杆Shaft 圆柱形长轴Tube 圆柱形长管Sign trim size Sign trim size Sign trim size 断开后斜度度应一致。
第四章化工设备图
第四章化工设备图概述在化学工业生产中，典型的化工设备有容器、热互换器、反映器和塔器。
用来表达化工设备结构、技术要求等的图样称为化工设备图，化工设备图是设计、制造、安装、维修及利用的依据。
一套完整的化工设备图通常包括以下几个方面的图样：⑴零件图表达标准零部件之外的每一零件的结构形状、尺寸大小和技术要求等，如图4-2中的丝堵和管板。
⑵部件装配图表达由假设干零件组成的非标准部件的结构形状、装配关系、必要的尺寸、加工要求、查验要求等，如设备的密封装置等。
⑶设备装配图表达一台设备的结构形状、技术特性、各部件之间的彼此关系和必要的尺寸、制造要求及查验要求等。
⑷总装配图(总图) 表示一台复杂设备或表示相关联的一组设备的要紧结构特点、装配连接关系、尺寸、技术特性等内容的图样。
零件图及部件装配图的内容、表达、画法等与一样化工机械图样类同，另外在不阻碍装配图的清楚、且装配图能表现总图的内容时，通常就可不画总图，故本章着重讨论设备装配图的表达特点及绘制阅读方式。
而且为了方便起见，将化工设备装配图简称为化工设备图。
化工设备图通常包括以下几个大体内容：⑴一组视图用一组视图表示该设备的结构形状、各零部件之间的装配连接关系，视图是图样中要紧内容。
⑵几类尺寸图中注写表示设备的整体大小、规格、装配和安装尺寸等数据，为制造、装配、安装、查验等提供依据。
⑶零部件编号及明细表组成该设备的所有零部件必需按顺时针或逆时针方向依次编号，并在明细栏内填写每一编号零部件的名称、规格、材料、数量、重量和有关图号内容。
⑷管口符号及管口表设备上所有管口均需注出符号，并在接管口表中列出各管口的有关数据和用途等内容。
⑸技术特性表表中列出设备的要紧工艺特性，如操作压力、操作温度、设计压力、设计温度、物料名称、容器类别、侵蚀裕量、焊缝系数等。
⑹技术要求用文字说明设备在制造、查验、安装、运输等方面的特殊要求。
⑺题目栏用以填写该设备的名称、要紧规格、作图比例、图样编号等项内容。
GB-T 16675[1].1-1996技术制图 简化表示法 第 1 部分：图样画法
![GB-T 16675[1].1-1996技术制图 简化表示法 第 1 部分：图样画法](https://img.taocdn.com/s3/m/b3c05a255901020207409c0f.png)
表续
简化前
说
明
有成组的重复要素时 可以 将其中一组表示清楚 其余各 组仅用点划线表示中心位置
若干直径相同且成规律分 布的孔 可以仅画出一个或少 量几个 其余只需用细点划线 或 表示其中心位置
简化后
表续
简化前
说
明
对于装配图中若干相同的 零 部件组 可仅详细地画出 一组 其余只需用细点划线表 示出其位置
称平面或轴线时 则这些零件均按不剖绘制 如需要特别表明零件的构造 如凹槽 键槽 销孔等则可用局部剖
视表示 图
图
图
在装配图中可假想沿某些零件的结合面剖切 图
或假想将某些零件拆卸后绘制 需要说明时
可加标注 拆去 等 图
在装配图中可以单独画出某一零件的视图 但必须在所画视图的上方注出该零件的视图名称 在相应视
续
在装配图中 可用粗实线表 示带传动中的带 用细点划线 表示链传动中的链 必要时 可在粗实线或细点划线上绘 制出表示带类型或链类型的 符号 见
简化后
表续
简化前
说
明
省略
已在一个视图中表示清楚 的产品组成部分 在其他视图 中可仅画出其外形轮廓
简化后
表完
简化前
说
明
在能够清楚表达产品特征 和装配关系的条件下 装配图 可仅画出其简化后的轮廓
简化前
说
明
零件 零件
如图 对称
对于左右手零件和装配件
允许仅画出其中一件 另一件
则 用文字说明 其中
为
左件
为右件
零件
零件
简化后
表续
简化前
说
明
零件上对称结构的局部视 图 可按左图 简化后 所示方 法绘制
简化电路图的画法
单击添加大标题
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，

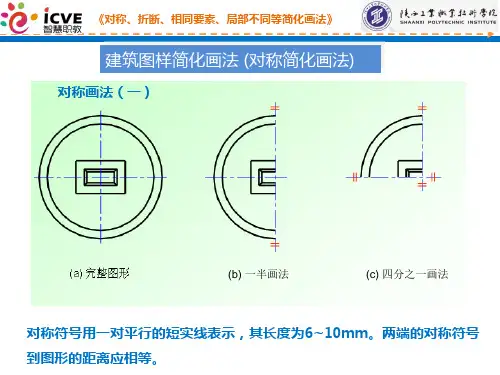

对称、折断、相同要素、局部不同等简化画法解析
《对称、折断、相同要素、局部不同等简化画法》
相同要素简化画法
相同要素省略画法（一） 个
图上有多个完全相同而连续排列的构造要素，可以仅在排列的两端或适当位置画 出其中一两个要素的完整形状，然后画出其余要素的中心线或中心线交点确定它 们的位置。
《对称、折断、相同要素、局部不同等简化画法》
相同要素简化画法
相同要素省略画法（二）
8件琉璃花格
《对称、折断、相同要素、局部不同等简化画法》
• 四、同一构件的分段画法
同一构配件，如绘制位置不够，可分段绘制，再以连接符号表示相连。
连接符号应以折断线表示连接的部位，并以折断线两端靠图样一侧的大 写拉丁字母表示连接编号。两个被连接的图样，必须用相同的字母编号
，如下图所示。
对称的图形画一半时，可以稍超出对称线之外，然后加上用 细实线画出的折断线或波浪线，注意此时无需加上对称符号
《对称、折断、相同要素、局部不同等简化画法》
不用对称符号
当视图对称时，图形也可画成稍超出其对称线，即略大于对称图形的一半， 此时可不画对称符号，如下图所示。
这种表示方法必须画出对称线，并在折断处画出折断线或波浪线（适用于连 续介质）。
《对称、折断、相同要素、局部不同等简化画法》
折断简化画法
折 断 的 省 略 画 法
A
A
A
A
一构件与另一构件仅部分不相同，该构件可只画出不同的部分，但在两个
构件相同与不同部分的分界线上，分别画上连接符号。
《对称、折断、相同要素、局部不同等简化画法》
折断简化画法
对于较长的构件，如沿长度方向的形状相同或按一定规律变化，可采用折断画法。 折断画法：即只画构件的两端，将中间折断部分省去不画。在折断处应以折 断线表示，折断线两端应超出图形线2~3mm，其尺寸应按原构件长度标注，如 下图所示。
12-GBT16675[1].1—1996_技术制图_简化表示法_第1部分图样画法
![12-GBT16675[1].1—1996_技术制图_简化表示法_第1部分图样画法](https://img.taocdn.com/s3/m/c5e02eeef8c75fbfc77db2f8.png)
本标准是一项具有原则规定性质的技术制图国家标准 标准名称是 技术制图 简化表示法
它包括两个部分
第 部分 图样画法
第 部分 尺寸注法
为了标准体系协调和应用方便 将
机械制图 图样画法 和
机
械制图 尺寸注法 中有关简化画法和简化注法的部分内容分别以附录 的形式列入本标准的第
部分和第 部分 两个附录 均是标准的附录 当
对称平面或轴线时 则这些零件均按不剖绘制 如需要特别表明零件的构造 如凹槽 键槽 销孔等则可用局
部剖视表示 图
图
图 在装配图中可假想沿某些零件的结合面剖切 图 时可加标注 拆去 等 图
或假想将某些零件拆卸后绘制 需要说明
在装配图中可以单独画出某一零件的视图 但必须在所画视图的上方注出该零件的视图名称 在相应 视图的附近用箭头指明投影方向 并注上同样的字母 图 泵盖 向
零件 零件
如图 对称
对 允许 则用 左件
零件
零件
简化后
表续
简化前
零 图 法绘
简化后
表续
简化前
在 前提 被放
简化后
表续
简化前
省略
在 前的 投影
简化后
表续
简化前
在 剖面
简化后
表续
简化前
续
在 替剖
简化后
表续
简化前
在 一次 表达 同方 开
与 等于 可用
在 的过 例如 曲线
简化后
表续
简化前
也 贯线
图
和பைடு நூலகம்
修订时 这部分内容不再
列入这两个标准
本标准由全国技术制图标准化技术委员会提出并归口
本标准起草单位 机械工业部机械标准化研究所 西北工业大学 大连渤海机床厂 中国航空工业
简化画法简案
简化画法知识要点简化画法(一)基本原则简化画法是在保证不引起误解和歧义的前提下，力求制图简便。
其简化的基本要求是避免不必要的视图和剖视图，并避免使用虚线表示不可见结构。
有关肋板、轮辐等结构的画法1、机件上的肋板、轮辐及薄壁等结构，如纵向剖切都不要画剖面符号，而且用粗实线将它们与其相邻结构分开，如图所示。
图肋板的剖视画法2、回转体上均匀分布的肋板、轮辐、孔等结构不处于剖切平面上时，可将这些结构假想旋转到剖切平面上画出。
如图所示。
（a）（b）均匀分布的肋板、孔的剖切画法当机件上具有若干相同结构（齿、槽、孔等），并按一定规律分布时，只需画出几个完整结构，其余用细实线相连或标明中心位置，并注明总数，如图所示。
（a）（b）相同结构的简化画法（四）较长机件的折断画法较长的机件（轴、杆、型材等），沿长度方向的形状一致或按一定规律变化时，可断开缩短绘制，但必须按原来实长标注尺寸，如图所示。
（a）（b）图较长机件的折断画法机件断裂边缘常用波浪线画出，圆柱断裂边缘常用花瓣形画出，如图所示。
（a）（b）圆柱与圆筒的断裂处画法机件上较小的结构，如在一个图形中已表示清楚时，在其它图形中可以简化或省略，如主视图。
在不致引起误解时，图形中的相贯线允许简化，例如用圆弧或直线代替非圆曲线，如图（a）所示。
（a）（b）图较小结构的简化画法（六）某些结构的示意画法网状物、编织物或机件上的滚花部分，可在轮廓线附近用细实线示意画出，并标明其具体要求。
如图即为滚花的示意画法。
当图形不能充分表达平面时，可以用平面符号（相交细实线）表示，如图所示。
如已表达清楚，则可不画平面符号，如图（b）所示。
图滚花的示意画法图平面符号表示法（七）对称机件的简化画法在不致引起误解时，对于对称机件的视图可以只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线，如图所示。
图对称机件的简化画法（八）允许省略剖面符号的移出断面在不致引起误解时，零件图中的移出断面，允许省略剖面符号，但剖切位置和断面图的标注，必须按规定的方法标出，如图所示。
工程制图课件：机件常用的表达方法
第五章 机件常用的表达方法
2. 基本视图的配置及其关系 按照如图5-1(b)所示的方法将六个基本投影面展开，展开后的六个基本视图的配置及其投影关系如图5-2所示。 由此可见各个视图之间的关系是：主、俯、仰视图之间长对正；主、左、右、后视图之间高平齐；左、右、俯、 仰视图之间宽相等，外前内后相对应。依据规定，在同一张图纸内，六个基本视图如按图5-2所示的形式配置时， 则不需附加任何标注。
第五章 机件常用的表达方法
二、向视图 1. 向视图的概念 向视图是可以自由配置的视图。有时为了合理利用图纸或因其他原因不能按标准配置，或不能把视图画在 同一张图纸上时，可选用向视图，如图5-3中的向视图“A”、“B”、“C”。 2. 向视图的画法 向视图必须标注，其标注方法是：在向视图上方标注大写字母“×”；在相应视图附近用箭头指明视图方向， 并标注相同的字母，字母一律水平书写，如图5-3所示。
第五章 机件常用的表达方法
3. 局部剖视图 用剖切面局部地剖开机件所得到的视图，称为局部剖视图。当机件上还有部分内部结构没有表达清楚，而 又没有必要使用全剖视图或不宜使用半剖视图时，通常采用局部剖视图。 如图5-28(a)所示的箱体，其内部有空腔，顶部有一个“回”字形的凸台，底部是一块具有四个安装孔的底 板，左下面还有一个通孔。显然，箱体的上下、左右、前后都不对称；在表达方法上既不能用全剖视图，也无 法用半剖视图，故主、俯视图均使用了局部剖视图，如图5-28(b)所示。
第五章 机件常用的表达方法
表达的局部结构是完整的、且外轮廓线封闭时，断裂边界线可以省略，分别如图5-5(a)中的局部视图“A”和 “B”。
局部视图的配置：局部视图应尽量按视图关系配置，或者放在被表达部分的附近以方便看图；必要时也可 放在其他合适的位置。
春学期国家开放大学建筑制图与识图实训小作业 部分参考答案
建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长河高的实际尺寸。
窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
11（2）作形体的半剖面图。
（3）补绘1—1剖面图。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：（1）实线，用途为可见轮廓线，图例线；（2）虚线，用途为不可见轮廓线，图例线；（3）单点画线，用途为中心线，对称线；（4）双点画线，用途为假想轮廓线，成型前原始轮廓线；（5）折断线，用途为断开界线；（6）波浪线，用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。
（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。
（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整，清晰的前提下，为减少画图工作量和看图方便而确定的。
局部放大图简化画法和其他规定画法
下面扼要地介绍 GB/T4459.1－2002、GB/T4458.6－2002、 GB/T4458.4－1984和 GB/T 16675.1－1996《技术制图 简化表示法 第1部分：图样画法》、 GB/T 16675.2－1996 《技术制图 简化表示法 第2部分：尺寸标注》规定的一部分规定画法和简化画法。
一、局部放大图
单/击/此/处/添/加/副/标/题
§7-4 局部放大图、简化画法和其他规定画法
演讲人姓名
局部放大图 7-4 局部放大图、简化画法和其他规定画法
7-4 局部放大图、简化画法和其他规定画法
规定画法和简化画法
下面扼要地介绍 GB/T4459.1－2002、GB/T4458.6－2002、 GB/T4458.4－1984和 GB/T 16675.1－1996《技术制图 简化表示法 第1部分：图样画法》、 GB/T 16675.2－1996 《技术制图 简化表示法 第2部分：尺寸标注》规定的一部分 规定画法和简化画法。
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
二、规定画法和简化画法
7-4 局部放大图、简化画法和其他规定画法
机械制图-填空题-200(答案)
1.工程常用的投影法分为两类(中心投影法)和(平行投影法)，其中正投影法属于(平行投影法)。
2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做(视图)。
3.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。
4.图样中，机件的可见轮廓线用(粗实线)画出，不可见轮廓线用(虚线)画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用(细点划线)画出。
5.比例是(图形)与(实物)相应要素的线性尺寸比，在画图时应尽量采用(原值)的比例，须要时也可采用放大或缩小的比例，其中1：2为(缩小)比例，2：1为(放大)比例。
无论采用哪种比例，图样上标注的应是机件的(实际)尺寸。
6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。
7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。
8.尺寸标注中的符号：R表示(半径)，Φ表示(直径)。
9.标注水平尺寸时，尺寸数字的字头方向应(向上)；标注垂直尺寸时，尺寸数字的字头方向应(向左)。
角度的尺寸数字一律按(水平)位置书写。
当任何图线穿过尺寸数字时都必须(断开)。
10.平面图形中的线段有(已知线段) 、(中间线段)和(连接线段)三种。
11.绘图板是用来固定(图纸)，丁字尺是用来画(水平线)。
12.在机械制图中选用规定的线型，虚线是用于(不可见轮廓)线，中心线、对称线就用(细点划)线。
13.标注圆的直径尺寸时，应在数字前加注符号(Φ)，标注球的直径符号为(SΦ)。
14.图样上的尺寸，由(尺寸线)、( 尺寸界线)、尺寸数字和尺寸起止符号组成。
15.图样上的书写的汉字采用(长仿宋)体，其字的宽度应为高度的。
16.三视图的投影规律(长对正，高平齐，宽相等)。
17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。
18.图纸的幅面分为(基本)幅面和(加长)幅面两类，基本幅面按尺寸大小可分为(5)种，其代号分别为( A0、A1、A2、A3、A4)。
9.4简化画法
工程制图
图 9-47
对称的图形画一半时，可以稍稍超出对称线之外，然后加上用细实 线画出的折断线或波浪线，如图a的木屋架图和图b的杯形基础图。值得 注意的是此时无需加上对称符号。 一边画剖面图。这时需要加对称符号，如图c所示的锥壳基础。
工程制图
形体内有多个完全相同而连续排列的构造要素，可仅在两端或适当 位置画出其完整图形，其余部分以中心线或中心线交点表示，如图所 示。
一构件不同的部 分，但应在两个构件的相同部分与不同部分的分界线处，
分别绘制连接符号，两个连接符号应对准在同一条线上。
工程制图
图 9-51
如图是一段砌上8件琉璃花格的围墙，图上只需画出其中一个花格的 形状就可以了。
工程制图
3.折断省略画法
图 9-52
较长的构件，如沿长度方向的形状相同或按一定规律变化，可断开省略绘制，
断开处应以折断线表示，如图2—15所示。
建筑图如墙身大样、门窗详图，结构如多层框架。
工程制图
4.连接画法
工程制图
第9章 建筑形体的表达方 法
工程制图 法 9 . 4 视 图 的 简 化 画
图 9-46
1．对称省略画法是常用的简化画法。 如形体的图形对称，可以对称中心线为界，只画对称图形的一半，并画上对 称符号。对称符号用细实线绘制，平行线的长度宜为6—10mm，平行线的间距宜 为2～3mm，平行线在对称线两侧的长度应相等，如图2-12a)所示。 也可稍 超出对称线，此时不宜画对称符号，而在超出对称线部分画上折断 线，如图9-46所示。
2.相同要素省略画法
图 9-48
工程制图
如果相同构造要 素少于中心线交点， 则除在适当位置画 出其完整形状外， 其余部分应在相同 要素位置的中心线 交点处用小圆点表 示。
工程制图：第五章 图样画法
六个基本投影面与六个基本视图
⒉ 六个投影面的展开
仰视
主视
俯视
⒊ 六面视图的投影对应关系
仰视图
前 上
右视图
后
主视图
左视图
后视图
下
俯视图
长
注意：
左 长 右 度量对应关系 ：仍遵守“三等”规律 方位对应关系： 除后视图外，靠近主视图的一边是物体的后面， 远离主视图的 一边是物体的前面。
高
右
左
使用基本视图时要注意下列几点：
☆ 适用范围：
当机件上的孔槽及空腔等内部结构不在同一平面内时。
⒊ 几个相交的剖切平面（交线垂直于某基本投影面）
获得旋转 剖视图
☆ 标注方法：
A－A
A
A A
☆ 应注意的问题：
① 两剖切面的交线 一般应与机件的轴线重合。 ②“先剖切后旋转”方法获得。
③在剖切面后的其它结构 仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用 一个剖切平面剖切不能表达完 全，且机件又具有回转轴时。
4.复合剖 用几种剖切面剖切机件的方法。 复合剖通常用展开画法绘制
四、剖视图上的尺寸标注
1.在半剖、局部剖上标注尺寸， 其尺寸线应略超过 对称中心线或波浪线；
2.剖视图上内、外尺寸应分注； 3.直径尺寸应尽量配置在非圆的剖视图上。
(六) 按圆周分布的孔的画法
圆柱形法兰和类似结构上按圆周均匀分布的孔， 可按图所示的方式表示。
(七) 重复性结构的画法
当机件具有若干相同结构（齿、槽等）， 并按一定规律分布时， 只需画出几个完整的结构，其余用细实线连接, 但必须在图中注明该结构的总数，如图所示。
（八）微小结构的画法
工程制图5 图样的画法
5-2 剖视图的画法和应用
用视图表达机件时，机件不可见的机构（内部或背面）形状都用虚 线表示，如图5-8所示。不可见的结构形状愈复杂，视图中虚线就愈多， 这样，就会使图形不够清晰，既不利于看图，又不便于标注尺寸。为此， 国家标准规定采用假象剖开机件的方法使不可见部分转化为可见部分， 从而将虚线变成实线。 • 5-2-1 剖视图的概念 剖切被表达物体的假想平面或曲面，称为剖切面。 假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去， 而将其余部分向投影面投射，所得的图形，称为剖视图（简称剖视）， 如图5-9所示。剖视图主要用于表达机件的内部结构形状。由于将原在视 图中用虚线表达的内形改为用实线表达，因此，增加了图样表达的直观 性与清晰程度。
• 5-2-5 常用剖切面的形式 国家标准规定，根据机件的结构特点，可选择以下剖切面剖切物体： 单一剖切面、几个平行的剖切面、几个相交的剖切面（交线垂直于某一 基本投影面）。 1、单一剖切面 单一剖切面是指仅用一个剖切面剖开机件。本节前述的图例均为单 一剖切面，这种剖切方式应用较多。 当机件上倾斜部分的内部结构需要表达时，与斜视图一样，可以选 择一个与该倾斜部分平行的辅助投影面，然后用一个平行于该投影面的 单一剖切面剖切机件，在辅助投影面上获得剖视图，如图5-15所示。用 这种方法获得的剖视图，必须注出剖切面位置、投射方向和剖视图名称， 为了看图方便，应尽量使剖视图与剖切面投影关系相对应，将剖视图配 置在箭头所指方向的一侧，如图5-15(a)所示。在不至引起误解的情况下， 允许将图形作适当的旋转，此时必须加注旋转符号，如图5-15(b)所示。
基本视图主要用于表达投射方 向上的外形。实际绘图时，因根据 物体外形的复杂程度，选用必要的 基本视图。
• 5-1-2 向视图 向视图是可以自由配置的视图。有时根据专业的需要，或为了合理 利用图纸幅面，也可不按规定位置配置，这时，可用向视图表示，按向 视图配置，必须加以标注：在向视图的上方正中位置标注“X”（“X” 为大写拉丁字母）示明视图名称，在相应视图附近用箭头指明投射方向， 并标注相同的字母“X”，如图5-4所示。
1-3-8船体结构图样表达方法-简化画法(精)
反映了压槽和压筋数量。符号“U”、“V”、“
筋在平板正面，），符号“ 示压筋在平板背面。 ”、“ ”、“
”表示压
”、则表
船体识图与制图
船体总体图样认识与表达
船体识图与制图
船体总体图样认识与表达 ⑶构件上开孔的简化表示法 构件上开有若干形状和大小相同的均布孔（如人孔、减 轻孔、流水孔及透气孔等）时，可仅在两端各画一孔，中间 孔只需用定位中心线表示，如图。
③不可见的主要构件的投影用粗双点划线表示；
④不可见的普通构件的投影用细虚线表示； ⑤不可见的水密板材的投影用轨道线表示； ⑥不可见的非水密板材的投影用粗虚线表示。
船体识图与制图
船体总体图样认识与表达
纵舱壁结构
舷侧结构
船体识图与制图
船体总体图样认识与表达
（2）槽形舱壁及压筋围壁的简化画法
《金属船体制图》（GB4474－2008）中规定了槽形舱壁及 压筋围壁的简化画法。图中细点划线为槽底和压筋的中线，
船体总体图样认识与表达
任务3
船体中横剖面图识读与绘制
－－船体结构表达基础
简化画法
船体识图与制图
船体总体图样认识与表达
船体甲板构件轴测图
船体结构投影图
船体结构简化图
船体识图与制图
船体总体图样认识与表达
简化画法
（1）构件的简化画法
①可见的主要构件（如强肋骨、强横梁、舷侧纵桁、中 内龙骨、旁内龙骨、舱壁桁材等）的投影用粗点划线表示； ②可见的普通构件（如普通肋骨、纵骨、舱壁扶强材等） 的投影用细点划线表示；
《船体结构流水孔、透气孔、通焊孔》
船体识图与制图
船体总体图样认识与表达
⑷覆板表示法 覆板在平面图上用覆板轮廓线加细斜线表示，
简化画法课件
房屋建筑立面图门窗采用简化画法
φ φ
3、折断、连接的简化画法
对于较长、且横断面形状不变或呈有规律变 化的物体，可假想将物体中间一段去掉，两端靠 拢后画出，而在断开处以折断线表示。
折断简化画法
当两个构件仅部分不相同，则可在完整地画出一个 后，另一个只画不同部分，但应在两个构件的相同
部分与不同部分的分界线处，分别绘制连接符号。
二、 简化画法
1、对称图形的简化画法
当物体具有对称的图形时，以对称中心线为界只画该图形的 一半或四分之一，并画出对称符号。 也可以将图形画的超出图形的对称线，此时则不需画对称符号。
2、相同要素的简化画法
当物体内有多个完全相同且连续排列的结构要素 时，可在适当的位置画出几个完整形状，其余的用 中心线或中心线交点来表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台后
台前
双曲拱桥桥台
6) 在道路工程制图标准中规定， 对剖面图的被切断图形以外的可 见部分，可根据需要决定取舍, 这种图仍称为断面图, 但不注写 “断面”字样, 注剖切字母
1
ห้องสมุดไป่ตู้
1
1-1剖面
1-1
专业制图中采用形式
双曲拱桥桥台的正立面图是台前和台后两个图合并而成 , 虚 线部分没有画全 , 仅把最靠近读者的撑墙和底板画出 , 其余 部分的虚线不画。这样处理，避免虚线重迭不清。
1
1-1剖面图
桩、板按不剖切表示
1-1剖面图
1 1
闸墩按不剖切表示
4)剖面线应用细实线画出,其间隔大小一般取1～6㎜, 角度一 般取45°。 但当图中已有图线为45°线时,则剖面线应取30°或60°绘制
空隙
5) 两个或两个以上的相邻断面可画成不同倾斜方向或不同间隔 的剖面线。 当图形断面较小（宽度小于2mm）时,可采用涂黑法表示 断面, 但相邻的断面间应留有空隙
六、简化画法
1．对称形体的简化画法
2.相同要素的省略画法
图7-13 相同要素的省略画法
3.折断省略画法
七、规定画法
1) 较大面积的断面符号可以简化
道路横断面图
2)构件上的支撑板、横隔板、桩、墩、轴、杆、柱梁, 当剖切平面通过其轴线或对称中心线、或与薄板板面 平行时, 这些构件按不剖处理
1 支撑板
