钢结构焊接规范
钢结构焊接工艺规范
钢结构焊接工艺规范一、前言钢结构是建筑工程中常用的一种结构形式，其焊接工艺规范对于建筑工程的质量和安全具有重要的意义。
本文将对钢结构焊接工艺规范进行详细的阐述，包括焊接前的准备工作、焊接材料和设备的选择、焊接参数的确定、焊接工艺的控制等方面。
二、焊接前的准备工作1. 焊接前应检查钢结构的尺寸、表面质量、材质、焊缝形式等是否符合要求，如不满足要求应及时进行整改。
2. 焊接前应对钢结构进行清洁处理，去除表面的锈蚀、油污等杂质，确保焊缝的质量。
3. 焊接前应进行材料的检验，包括焊接材料和填充材料，如出现质量问题应及时更换。
4. 焊接前应确定焊接工艺，包括焊接方法、焊接位置、焊接顺序、预热温度、热输入量等。
三、焊接材料和设备的选择1. 焊接材料应符合相关标准要求，包括焊条、焊丝、保护气体等。
2. 焊接设备应符合相关标准要求，包括焊接机、气体保护设备、预热设备等。
3. 焊接设备应进行定期维护和检查，确保设备的正常运行和安全性。
4. 焊接设备应符合环保要求，选择低噪音、低污染的设备。
四、焊接参数的确定1. 焊接参数应根据钢结构的材质、厚度、焊缝形式等确定，包括焊接电流、电压、焊接速度、保护气体流量等。
2. 焊接参数的确定应符合相关标准要求，如AWS D1.1等。
3. 焊接参数的确定应进行试焊和质量检验，如出现质量问题应及时调整。
五、焊接工艺的控制1. 焊接过程应进行记录，包括焊接工艺参数、焊接顺序、焊接位置等。
2. 焊接过程应进行质量检验，包括焊缝外观、尺寸、力学性能等。
3. 焊接过程应进行保护，包括保护气体、防止风吹等。
4. 焊接过程应进行安全控制，包括防火、防爆、防中毒等。
六、总结钢结构焊接工艺规范对于建筑工程的质量和安全具有重要的意义，应严格按照相关标准要求进行操作。
焊接前应进行充分的准备工作，包括钢结构的检查和清洗等；焊接材料和设备的选择应符合相关标准要求；焊接参数应根据钢结构的要求进行确定；焊接过程应进行记录、质量检验、保护和安全控制。
钢结构焊接规范
钢结构焊接规范钢结构焊接规范是指在钢结构工程中对焊接工艺、焊缝质量以及焊接材料的要求和规范。
钢结构焊接规范的制定旨在确保焊接工艺的安全可靠，焊缝的质量符合设计要求，从而保证钢结构的稳定性和持久性。
首先，钢结构焊接规范对焊接人员的资质有明确要求。
一般而言，焊接人员必须具备合格的焊接证书，掌握焊接工艺的基本知识，熟悉焊接设备的操作规程，了解焊接缺陷的预防和处理方法。
焊接人员的专业素质对焊接质量有着至关重要的影响。
其次，钢结构焊接规范对焊接材料的选择和质量有明确规定。
焊接材料应选用符合国家标准的产品，并且需经过合理的保管和检验。
焊接时，应根据工程要求采用适当的焊材进行焊接，确保焊接后的构件具有良好的强度和韧性。
钢结构焊接规范还对焊接工艺参数进行了详细的规定。
包括焊接电流、电压、焊接速度等方面的要求。
焊接参数的选择应根据焊材和钢材的特性，以及焊缝类型和尺寸等因素进行合理调整。
合适的焊接工艺参数可以保证焊缝的充分填充，避免焊接缺陷的产生。
钢结构焊接规范还对焊缝的质量和外观进行了明确要求。
焊缝的尺寸、形状和几何尺寸应符合设计要求。
焊缝的焊后质量和焊缝形态应满足国家标准的要求。
此外，焊缝表面应光洁平整，无裂纹、气孔和夹杂物等缺陷。
最后，钢结构焊接规范对焊接缺陷的检测和处理也有相应的规定。
焊接缺陷的检测可以采用无损检测方法，如超声波检测、磁粉检测和射线检测等。
对于检测出的焊接缺陷，应及时采取相应的处理措施，确保焊缝的质量达到验收标准。
综上所述，钢结构焊接规范是确保钢结构焊接工艺、焊缝质量和焊接材料符合相关要求的重要依据。
遵循钢结构焊接规范可以保证钢结构工程的安全可靠，延长其使用寿命，提高抗载能力，保护人身和财产安全。
因此，钢结构焊接规范的有效实施和监管对于钢结构工程的质量和安全至关重要。
钢结构拼接相关规范要求
钢结构拼接相关规范要求一、《钢结构工程施工质量验收规范》GB50205-20018.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。
翼缘板拼接长度不应小于2倍板宽，腹板拼接宽度不应小于300mm，长度不应小于600mm。
二、《钢结构工程施工规范》GB50755-20129.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm。
翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm，长度不应小于600mm。
9.2.2箱型构件的侧板拼接长度不应小于600mm，相邻两侧板拼接缝的间距不宜小于200mm，侧板在宽度方向不宜拼接，当宽度超过2400mm确需拼接时，最小拼接宽度不宜小于板宽的1/4。
9.2.3设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于600mm。
9.2.4钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定：1.当钢管直径d≤500mm时，不应小于500mm；2.当钢管直径500mm＜d≤1000mm时，不应小于直径d;3.当钢管直径＞1000mm时，不应小于1000mm；4.当钢管采用卷制方式加工成型时，可有若干个接头，但最短接长长度应符合第1～3款的要求。
9.2.5钢管接长时，相邻管节或管段的纵向焊缝应错开，错开的最小距离（沿弧长方向）不应小于钢管壁厚的5倍，且不应小于200mm。
9.2.6部件拼接焊缝应符合设计文件的要求，当设计无要求时，应采用全熔透等强对接焊缝。
三、《钢结构焊接规范》GB50661-20115.1.5焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用：1.在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级。
钢结构焊接规范
焊接质量检验的方法
外观检验
通过目视或低倍放大镜对焊缝表面进 行观察，检查是否有裂纹、气孔、夹 渣等缺陷。
无损检测
利用超声波、射线、磁粉等方法检测 焊缝内部缺陷，如裂纹、未熔合等。
力学性能检验
对焊接接头进行拉伸、弯曲、冲击等 试验，检测其力学性能是否满足要求 。
焊接试板检验
制作焊接试板，对其进行无损检测和 力学性能检验，以评估焊接工艺的稳 定性和可靠性。
休息和休假
合理安排工作时间，保证足够的休息和休假，避免过度疲劳和职业 病的发生。
焊接环境保护措施
减少有害气体排放
01
采用低烟、低毒的焊接材料，减少有害气体排放量。
控制噪声和振动
02
采取有效的隔音、消音措施，降低噪声污染；同时采取减震措
施，减少振动对周围环境的影响。
废弃物处理
03
合理处理焊接废弃物，遵守国家和地方环保法规，确保废弃物
钢结构焊接规范
汇报人： 202X-12-27
目录
• 焊接材料 • 焊接工艺评定 • 焊接工艺 • 焊接质量检验 • 焊接缺陷及防止措施 • 焊接安全与环境保护
01
焊接材料
焊接材料的选择Leabharlann 010203
钢材的匹配性
选择与母材相容的焊接材 料，以保证焊接质量和结 构的力学性能。
强度要求
根据设计要求选择具有足 够强度的焊接材料，确保 焊缝能够承受载荷。
焊接质量检验的程序
制定检验计划
焊前检验
根据工程要求和焊接工艺特点，制定焊接 质量检验计划，明确检验项目、方法、频 次和合格标准。
对焊接材料、焊缝坡口、装配精度等进行 检查，确保符合工艺要求。
焊接过程监控
最新钢结构焊接规范讲解
最新《钢构造焊接规范》讲解一、序言钢构造焊接规范出台旳背景1、中国经济发展旳规定（钢构造建设旳历史回忆、钢产量旳发展势头、都市化进程旳规定）2、与之建设配套旳技术规定（从业队伍较年轻、技术力量缺乏、人员流动性较大、建筑发展旳时效性强——板、管、铸、锻）3、长远旳战略考量（节能、环境保护、抗灾害、资源）4、从钢构造使用范围旳扩展考虑（将原原则JGJ81-2023《建筑钢构造焊接技术规范》改编和提高为国标GB50661《钢构造焊接规范》）伴随名称旳变化也带来了内容、规定旳对应变化二、新老原则在构造上旳差异1、目录JGJ81原则 GB50661原则总则总则基本规定术语和符号材料基本规定焊接节点构造材料焊接工艺评估焊接连接构造设计焊接工艺焊接工艺评估焊接质量检查焊接工艺焊接补强与加固焊接检查焊工考试焊接补强与加固附录A（钢板厚度方向性能级别附录A（钢构造焊接接头及其硫含量、断面收缩率值）坡口形式、尺寸和标识措施）附录B（建筑钢构造焊接工艺评估附录B（钢构造焊接工艺评估汇报格式）汇报格式）附录C（箱形柱（梁）内隔板电渣附录C（箱形柱（梁）内隔板电焊焊缝焊透宽度旳测量）焊焊缝焊透宽度旳测量）附录D（圆管T、K、Y节点焊缝旳本规程用词阐明超声波探伤）引用原则名目附录E（工程建设焊工考试成果登记附：条文阐明表、合格证格式）本规程用词阐明三、新原则旳详细章节阐明与其他原则旳有关性1、总则1.01、强调新原则在对应科研、实践基础上形成旳（1985年发展中心开始至今）1.02、载荷条件参照AWS等有关原则分为静载和动载，对其他构造也能参照执行1.03、强调安全（以人为本、吸取上海胶州路大楼、北京央视大楼失火教训）1.04、强调原则旳互补与强制性原则旳执行2、术语和符号该章节旳术语和符号相比老原则都是新增长旳，术语共8个、符号29个，这里强调都是与焊接技术有关旳。
检测——强调采用一定旳试验和测试处理所进行旳技术操作检查——强调对材料、人员、工艺、过程或成果旳核查，并确定其符合性(CNAS也有对应旳机构)2.2符号强调在使用该原则中旳某些有关符号时，为了防止力学性能符号旳引用混乱，提议在检测汇报中，力学性能名称后，用括弧标出符号。
钢结构焊接规范
钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。
2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3现场供电应符合焊接用电要求。
2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。
3.2钢结构电弧焊接3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
钢结构焊接规范.
类别号
钢 材 强 度 级 别
Ⅰ
Q215、Q235
Ⅱ
Q295、Q345
Ⅲ
Q390、Q420
Ⅳ
Q460
注：国内新材料和国外钢材按其化学成分、力学性能和焊接性能归入相应级别
JGJ81相应规定
四、条文理解、常见问题释疑
第5章 焊接节点构造
根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，应按下列原则选用不同的焊缝质量等级： 1 在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级为： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 1）作用力垂直于焊缝长度方向的横向对接焊缝或1 形对接与角接组合焊缝，受拉 时应为一级，受压时应为二级； 2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 3)铁路、公路桥的横梁接头板与弦杆角焊缝应为一级，桥面板与弦杆角焊缝、桥面板与U形肋角焊缝（桥面板侧）应为二级；
四、条文理解、常见问题释疑
第5章 焊接节点构造
表5.4.2 角焊缝最小焊脚尺寸
母材厚度t(mm)1
角焊缝最小焊脚尺寸2
t≤6
33
6＜t≤12
5
12＜t≤20
6
t＞20
8
注：1. 采用不预热的非低氢焊接方法进行焊接时，t等于焊接接头中较厚件厚度，应使用单道焊； 采用预热的非低氢焊接方法或低氢焊接方法进行焊接时，t等于焊接接头中较薄件厚度； 2. 焊缝尺寸无需超过焊接接头中较薄件厚度的情况除外； 3. 承受动荷载的角焊缝最小焊脚尺寸为5mm。
钢结构焊接规范
钢结构焊接规范XXX XXXThe process of steel structure n。
grouping。
welding。
and XXX is regulated by this standard for manual arc welding.This standard is based on the following ns:Unified XXX" GB-2001XXX" GB-2001XXX" GBgraphic Photography and XXX" GB3323Ultrasonic Testing Method and XXX" JBJ/T3034.1Ultrasonic Testing Method and XXX" JBJ/T3034.2XXX" 811.ScopeXXX.2.n n2.1 Materials and Main Tools2.1.1 Welding Rods: The type of XXX according to the design requirements and must have a quality certificate。
They must be baked before XXX。
When there are no specific requirements in the design。
E43 series carbon steel structure welding rods should be used for welding Q235 steel。
and E50 series low-alloy structure steel welding rods should be used for welding 16Mn XXX important structures。
XXX hydrogen type welding rods (alkaline welding rods) should be used。
钢结构焊接规范
钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》 GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落焊芯生锈的焊条。
设计无规定时,焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线焊钳、面罩小垂、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。
2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3现场供电应符合焊接用电要求。
2.2.4环境温度低于0C,对预热，后热温度应根据工艺试验确定。
3、操作工艺3.1工艺流程：作业准备-电弧焊接（平焊、立焊、横焊、仰焊）-焊缝检查。
3.2钢结构电弧焊接3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
钢结构焊接工艺与施工规范
钢结构焊接工艺与施工规范钢结构在现代建筑领域中得到了广泛的应用，它具有高强度、轻量化以及易于加工等优点。
而焊接作为连接钢结构的重要工艺，对于保证钢结构的安全和可靠性至关重要。
本文将介绍钢结构焊接工艺与施工规范的相关知识。
一、钢结构焊接工艺1. 焊接设备选择与调试在进行钢结构焊接前，首先需要选择适合的焊接设备。
常见的焊接方法包括手工弧焊、埋弧焊、气体保护焊等。
根据焊接任务的具体情况，选择合适的焊接设备能够提高焊接质量和效率。
在使用焊接设备前，还需要对设备进行调试，确保其正常运行。
2. 焊接材料选择焊接材料是保证焊接接头质量的重要因素。
通常情况下，选择与被焊接材料相似的材料进行焊接，以保证焊接接头的强度和韧性。
同时，还需要选择合适的焊接电极，根据被焊接材料的种类和焊接工艺的要求进行选择。
3. 接头准备与焊缝形状设计在进行钢结构焊接前，需要对接头进行准备。
首先，将焊接表面清洁干净，去除油污和氧化物等杂质。
接着，对接头进行加工，确保其形状和尺寸符合设计要求。
此外，根据焊接负荷和应力情况，合理设计焊缝的形状，避免焊接过程中产生过大的变形和应力集中。
4. 焊接工艺参数确定确定合适的焊接工艺参数对焊接质量至关重要。
焊接电流、电压、焊接速度等参数的选择应根据焊接材料和板厚等因素进行调整。
过高或过低的焊接参数都会影响焊接质量，甚至导致焊接接头的断裂。
因此，在焊接前需要经过试焊和评定，确定合适的焊接工艺参数。
二、钢结构焊接施工规范1. 施工准备工作在进行钢结构焊接施工前，首先需要对施工现场进行准备，确保安全和顺利进行。
清理施工区域，保持干燥和整洁，清除易燃物品和杂物。
同时，施工人员还需佩戴合适的防护装备，包括焊接面罩、焊接手套等。
2. 焊接过程控制在施工过程中，焊工需要严格按照焊接工艺参数进行操作，控制焊接过程中的温度和焊接速度。
焊接过程中应注意避免产生过多的气孔、夹渣等焊接缺陷。
同时，要保持焊接姿势正确，掌握适当的焊接技巧，确保焊接接头的质量。
钢结构焊接规范
5.1.2设计详图中焊接符号，应符合GB/T324«焊缝符号表示法»
5.1.3施工图应明确规定下列焊接技术要求(共5项）：
1.所采用的钢材牌号和焊接材料的型号，性能要求及相应的现行国家标准；
焊接材料选用：
焊接母材
Q235A (A3)
Q345A (16Mn) 0C18N9 (304) 1Cr18Ni9Ti 1Cr17Mn6Ni5N (201) 1Cr18Mn8Ni5N (202)
5 焊接连接及构造设计 5.1一般规定（共5.1.1 5.1.2 5.1.3 5.1.4 四项）
5.1.1钢结构焊接连接 构造设计,应符合下列规定（共1、2、3、4、5、6项）:
1.宜减少焊缝的数量和尺寸; (利用型材/压型/折弯件/铸锻件)
2.焊缝宜布置对称于构件截面的中性轴; (利于减少焊接变形/对于弯曲件
角接焊缝 对接与角接组合焊缝
5.管结构节点形式代号
序号
代号
1
T
2
K
3
Y
节点形式 T形节点 K形节点 Y形节点
5.2.2焊接接头坡口形式、尺寸及标记方法应符合本规范附录A的规定。
现行标准 GB985《气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸》 GB986《埋弧焊焊缝坡口的基本形式和尺寸》
5.3焊缝 计算 厚度
-
b
I 形单面焊
焊条电弧
3＜t≤6
-
t/2
-
c
I 形双面焊 焊条电弧 3＜t≤6
-
t/2
-
d
单V坡口
焊条电弧
≥6
45
0
3
d
L形坡口
气体保护焊
≥6
45
0
钢结构焊接规范标准
钢结构焊接规范标准①A4竖版②已排版和错别字校对④双击删除本内容③页面布局-页面边框-设置-无/即可去掉边框目录钢结构焊接规范标准 (3)一、材料管理 (3)二、作业条件 (3)三、焊接操作工艺 (3)四、焊接施工基本原则 (5)五、保证焊缝外观质量的措施 (6)六、焊工培训及考核 (7)钢结构焊接规范标准一、材料管理1.1材料：电焊条、焊丝所选用的型号必须符合设计及规范要求，并有出厂合格证。
如需改动焊条型号，必须征得设计部门的同意。
1.2严禁使用过期、药皮脱落、焊芯生锈的焊条。
1.3焊接前应对焊条进行烘焙处理。
二、作业条件2.1审阅施工图纸，根据图纸要求结合本单位的设备和技术条件，制定出钢结构焊接施工方案。
2.2准备好所需施焊的工具、调整好焊接电流。
2.3在空旷地区施焊时，应有防风、防雨设施，避免穿堂风。
2.4焊工应经过考试并取得合格证后方可上岗，如停焊超过半年以上，应重新考核。
2.5施焊前焊工应复查组装质量和焊缝区的处理情况，如不符合要求，应修整合格后方可施焊。
2.6施焊时，应采取措施使焊件处于焊接应力能够释放的自由状态，技术特殊要求时除外。
2.7交叉施工时必须有可靠的隔离措施。
2.8焊接时避免连接设备的震动，特别是焊件本身的震动，以防止产生焊接缺陷。
三、焊接操作工艺3.1严格执行钢结构焊接规范，以满足设计图纸要求。
3.2焊条使用前，必须按照质量证明书的规定进行烘焙，低氢型焊条经过烘焙后，应放在保温箱内随用随取。
3.3首次使用的钢材种类和焊接材料，必须进行焊接工艺性能和物理性能试验，符合要求后方可使用。
3.4普通碳素结构钢厚度大于34mm和低合金结构钢厚度大于或等于30mm，应进行预热，其焊接预热温度宜控制在100～150℃。
预热后区域在焊接坡口两侧各80～100mm范围内。
3.5多层焊接应连续施焊，其中每一层焊道焊完后应及时清理，如发现有影响焊接质量的缺陷，必须清除后再焊。
3.6要求焊成凹面的贴角焊缝，可采用船位焊接使焊缝金属与母材平缓过渡。
钢结构焊接及验收规范
钢结构焊接及验收规范篇一：钢结构焊接验收标准1、适用范围本标准适用于×××公司所承建建筑工程中钢结构钢构件的焊接工程。
2、施工准备2.1材料和主要机具2.1.1所需施焊的钢材、钢铸件必须符合国家现行标准和设计要求。
2.1.2根据设计要求选用适宜的焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料，并应符合现行国家行业标准。
2.1.3施工机具：交流电焊机、直流弧焊机、半自动CO2弧焊机、埋弧焊焊机、熔化嘴电渣焊机、焊条烘箱、焊条保温筒、焊接检验尺等。
2.2作业条件2.2.1施工前焊工应复查组装质量和焊接区域的清理情况，如不符合技术要求，应修整合格后方可施焊。
2.2.2气温、天气及其它要求：(1)气温低于0℃时，原则上应停止焊接工作。
(2)强风天，应在焊接区周围设置挡风屏，雨天或湿度大的场合应保证母材的焊接区不残留水分。
(3)当采用气体保护焊时，若环境风速大于2m/s，原则上应停止焊接。
2.3焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊，焊工均应经过质量技术交底、安全交底和有关环境保护的交底。
3、操作工艺3.1工艺流程焊前准备→引弧→沿焊缝纵向直线运动，并作横向摆动→向焊件送焊条→熄弧3.2焊前准备：根据钢种、板厚、接头的约束度和焊缝金属中含氢量等因素来决定预热温度和方法。
预热区域范围为焊接坡口两侧各80~100mm，预热时应尽可能均匀。
3.3引弧3.3.1严禁在焊缝区以外的母材上打火引弧，在坡口内引弧的局部面积应熔焊一次，不得留下弧坑。
3.3.2对接和T形接头的焊缝，引弧应在焊件的引入板开始。
3.3.3引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了防止裂缝应充分填满坑口。
3.4焊接姿势3.4.1平焊姿势：该姿势为焊接施工最理想姿势，因此尽可能创造条件采用平焊。
3.4.2船形焊接姿势：该姿势不易产生咬边、下垂等缺陷，一般对角焊缝要求成凹形时常采用。
最新钢结构焊接规范讲解
最新钢结构焊接规范讲解钢结构焊接规范是为了确保焊接过程中的质量和安全而制定的一套标准。
随着科技的不断发展，钢结构焊接规范也在不断更新和完善。
下面将对最新的钢结构焊接规范进行详细讲解。
1.焊接材料选择钢结构焊接规范要求选择适当的焊接材料，如焊条、焊丝等。
材料需要符合相应的国家标准，并且应该进行验证和检测。
在选择材料时，需要考虑焊接的强度、耐腐蚀性能、焊接变形等因素。
2.焊接工艺参数钢结构焊接规范对焊接工艺参数的要求非常严格。
包括焊接电流、电压、焊接速度等参数都需要按照规范要求进行调整。
这些参数的选择和调整直接影响着焊接质量。
3.焊接接头准备焊接接头的准备是确保焊接质量的重要环节。
焊接接头通常需要进行打磨、清洁等处理，以确保焊接的表面光洁度和干净度。
同时，还需要对接头进行检测，如尺寸检查、角度检查等。
4.焊接质量检测焊接质量的检测是确保焊接接头质量的关键。
常用的检测方法包括目测、尺寸测量、焊缝外观检查、X射线检测等。
这些检测方法旨在发现焊接缺陷，如焊缝不良、焊接变形等问题。
5.焊接操作人员要求钢结构焊接规范对焊接操作人员的要求也非常高。
焊接操作人员需要经过相应的培训和考核，掌握焊接工艺和规范。
只有熟练的焊接操作人员才能够保证焊接质量。
6.焊接安全措施焊接过程中的安全是非常重要的。
焊接操作人员需要佩戴相应的个人防护设备，如焊接面具、焊接手套等。
同时，还需要对焊接区域进行消防安全检查，以确保焊接过程中不会引发火灾。
7.焊接变形控制焊接过程中的变形是不可避免的，但必须加以控制。
钢结构焊接规范对焊接变形进行了详细的说明和控制要求，包括采用适当的焊接顺序、预付焊热处理等方法来控制焊接变形。
总之，最新的钢结构焊接规范综合了国内外的先进经验和技术要求，致力于提高焊接质量和安全性。
只有严格按照规范进行焊接，才能够确保钢结构的安全可靠。
以上就是对最新钢结构焊接规范的详细讲解，通过合理使用焊接材料、控制焊接工艺参数、严格检测焊接质量、培训熟练的焊接操作人员以及采取相应的安全措施等，我们可以保证焊接接头的质量和安全性。
钢结构焊接规范【优秀完整版】
钢结构焊接规范【优秀完整版】【范本一：正式风格】1. 引言1.1 目的和范围1.2 术语和定义2. 承包商和质量管理2.1 承包商的资质和经验2.2 施工计划和程序2.3 质量控制和保证体系3. 材料和设备3.1 钢结构材料的选择和验收3.2 焊接设备和工具3.3 非破坏性检测方法4. 焊接工艺规范4.1 焊接方法和参数选择4.2 焊接接头和连接形式确定4.3 焊接工艺评定和检验规程5. 焊缝准备和清洁5.1 板材、型材和管道的准备 5.2 表面清洁和满深度检查5.3 补焊和翻修工艺6. 焊条和焊丝的选择和保管6.1 焊接材料的选择6.2 焊接材料的存储和保管7. 焊接工艺评定和操作规程7.1 焊接工艺评定的要求和程序 7.2 焊接操作规程的编制和审核7.3 之内和超声波检测8. 焊缝检测和评定8.1 监督和抽样检测8.2 焊缝评定和不合格处理8.3 堆焊工艺和评定9. 文档和记录9.1 焊接过程控制文档9.2 焊工和检测人员的资料和证书9.3 焊接过程控制记录和焊接评定记录【附件】1. 本文档所涉及的相关附件包括：焊接工艺评定报告、焊接操作规程模板、焊缝评定记录样本等。
【法律名词及注释】1. 承包商：指被委托实施钢结构焊接工作的相关个人或公司。
2. 质量控制和保证体系：指用于监督和确保钢结构焊接过程中质量的管理体系。
3. 非破坏性检测方法：指在不破坏焊接材料的前提下，对焊缝进行检测的一系列方法，如透射、超声波等。
【范本二：简洁风格】1. 文件引言1.1 目的1.2 范围2. 承包商要求和质量管理2.1 承包商资质2.2 施工计划和程序2.3 质量控制和保证体系3. 材料和设备3.1 选择和验收材料3.2 焊接设备和工具3.3 非破坏性检测方法4. 焊接工艺规范4.1 焊接方法和参数选择4.2 焊接接头和连接4.3 焊接工艺评定和检验规程5. 焊缝准备和清洁5.1 板材和型材准备5.2 表面清洁和满深度检查5.3 补焊和翻修工艺6. 焊条和焊丝选择和保管6.1 焊接材料选择6.2 焊接材料保管7. 焊接工艺评定和操作规程7.1 焊接工艺评定要求7.2 焊接操作规程编制和审核7.3 之内和超声波检测8. 焊缝检测和评定8.1 检测和抽样8.2 焊缝评定和不合格处理8.3 堆焊工艺和评定9. 文档和记录9.1 焊接过程控制文档9.2 焊工和检测人员资料9.3 焊接过程控制记录和焊接评定记录【附件】1. 本文档所涉及的相关附件：焊接工艺评定报告、焊接操作规程模板、焊缝评定记录样本等。
钢结构焊接规范标准
钢结构焊接规范标准钢结构焊接规范标准一、引言钢结构在现代建造中扮演着重要角色，而焊接是钢结构连接的一种常用方式。
为确保焊接质量和安全性，制定一套针对钢结构焊接的规范标准至关重要。
本旨在提供钢结构焊接规范的详细说明，以确保焊接工作的合理性、安全性和可靠性。
二、材料要求1. 钢材选择：应根据设计要求和使用环境选择适当的钢材。
1.1 强度等级：根据结构要求选择符合设计要求的钢材强度等级。
1.2 化学成份：钢材应满足规定的化学成份限制。
1.3 机械性能：钢材的抗拉、屈服和冲击性能应符合规定要求。
2. 焊材选择：应选择符合规定要求的焊接材料。
2.1 焊丝选择：根据钢材的成份和焊接要求选择适当的焊丝。
2.2 焊剂选择：根据焊接方法和焊接材料选择适当的焊剂。
三、焊接工艺要求1. 焊接接头设计：焊接接头应满足设计和检验要求。
1.1 对接接头：应根据设计要求确定对接接头的类型和尺寸。
1.2 角接接头：应满足相关规定的角接接头的尺寸和角度要求。
1.3 焊缝设计：应根据材料厚度和焊接方法确定焊缝的尺寸。
2. 焊接设备和工具要求：焊接设备和工具应满足焊接工艺的要求。
2.1 焊接机选择：应选择合适的焊接机以满足焊接工艺要求。
2.2 焊接枪选择：根据焊接工件的特点选择合适的焊接枪。
2.3 辅助设备和工具：为确保焊接质量，应使用合适的辅助设备和工具。
3. 焊接操作要求：焊接过程中应按照规范进行操作。
3.1 清洁度要求：焊接前应对工件表面进行清洁处理。
3.2 预热要求：对于厚度大于规定值的材料，应进行预热处理。
3.3 焊接顺序：应按照焊接顺序要求进行焊接。
3.4 焊接参数：应根据焊接材料和厚度确定合适的焊接电流、电压和速度。
四、焊缝检验要求1. 焊接质量评定：根据焊接质量评定标准进行焊缝检验。
1.1 外观检验：对焊缝表面的缺陷和不良进行检测。
1.2 尺寸检验：测量焊缝尺寸是否符合设计要求。
1.3 力学性能检验：检测焊缝的抗拉、屈服和冲击性能。
钢结构焊接规范gb50661-2024
钢结构焊接规范gb50661-2024首先，该规范中明确了焊接施工的一般要求。
要求焊接施工必须符合相关国家标准和法规，并且需要进行焊工的合格评定。
此外，还要求在施工前要对焊接工艺进行合理化设计，包括焊缝的布置和连接方式的选择等。
施工现场要保证通风良好，并且为焊工提供必要的防护装备。
其次，该规范对焊接材料的要求进行了规定。
焊接材料必须符合相关标准的要求，并且要有相应的质量证明文件。
不同类型的焊接材料应根据具体情况进行选择，包括焊丝、焊剂和保护气体等。
材料的储存和保管应符合相应的要求，避免受到湿气、脏物和其他污染物的侵害。
再次，该规范对焊接工艺的要求进行了详细规定。
根据焊接结构的特点和要求，选择合适的施焊工艺和焊接方法，并制定相应的工艺文件。
规范要求焊接工艺文件中要包括焊接工艺参数、材料准备、预热和后热处理等内容。
焊接过程中要进行焊缝可视化检查和其他检验，确保焊缝质量符合标准要求。
此外，该规范还对焊接设备和工具的要求进行了规定。
焊接设备必须符合国家标准并保持良好状态。
施工现场要配备适当的焊接工具和辅助工具，并进行必要的校准和检查。
规范还对焊接设备的安装和维护进行了详细规定，以确保其正常运转和使用安全。
最后，该规范还对焊接质量的控制和检验进行了规范。
规范要求施工单位要采取有效的质量控制措施，包括焊接操作的操作规程，以及焊接质量的控制点和检验内容等。
焊缝的质量检验应符合国家相关标准的要求，并且焊缝的质量等级应在设计和施工阶段确定。
钢结构焊接规范

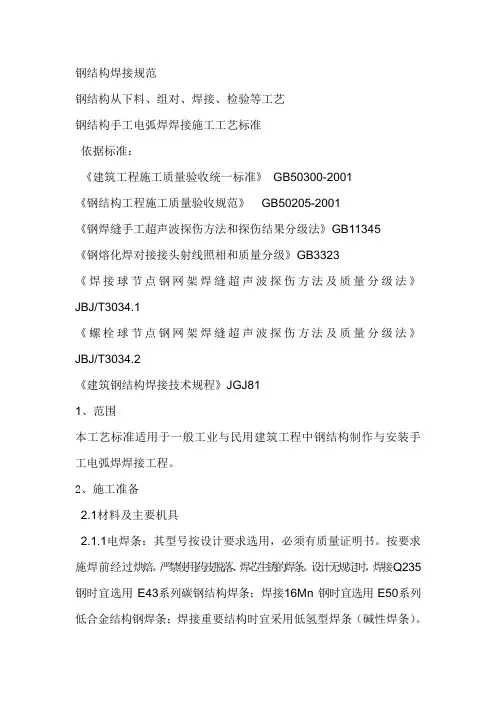

钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：建筑工程施工质量验收统一标准 GB50300-2001钢结构工程施工质量验收规范 GB50205-2001钢焊缝手工超声波探伤方法和探伤结果分级法GB11345钢熔化焊对接接头射线照相和质量分级GB3323焊接球节点钢网架焊缝超声波探伤方法及质量分级法JBJ/螺栓球节点钢网架焊缝超声波探伤方法及质量分级法JBJ/建筑钢结构焊接技术规程JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程;2、施工准备材料及主要机具电焊条：其型号按设计要求选用,必须有质量证明书;按要求施焊前经过烘焙;严禁使用药皮脱落、焊芯生锈的焊条;设计无规定时,焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条碱性焊条;按说明书的要求烘焙后,放入保温桶内,随用随取;酸性焊条与碱性焊条不准混杂使用;引弧板：用坡口连接时需用弧板,弧板材质和坡口型式应与焊件相同; 主要机具：电焊机交、直流、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等;作业条件熟悉图纸,做焊接工艺技术交底;施焊前应检查焊工合格证有效期限,应证明焊工所能承担的焊接工作; 现场供电应符合焊接用电要求;环境温度低于0℃,对预热,后热温度应根据工艺试验确定;3、操作工艺工艺流程：作业准备→电弧焊接平焊、立焊、横焊、仰焊→焊缝检查;钢结构电弧焊接平焊选择合格的焊接工艺,焊条直径,焊接电流,焊接速度,焊接电弧长度等,通过焊接工艺试验验证;清理焊口：焊前检查坡口、组装间隙是否符合要求,定位焊是否牢固,焊缝周围不得有油污、锈物;烘焙焊条应符合规定的温度与时间,从烘箱中取出的焊条,放在焊条保温桶内,随用随取;焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素,选择适宜的焊接电流;引弧：角焊缝起落弧点应在焊缝端部,宜大于10mm,不应随便打弧,打火引弧后应立即将焊条从焊缝区拉开,使焊条与构件间保持2～4mm间隙产生电弧;对接焊缝及时接和角接组合焊缝,在焊缝两端设引弧板和引出板,必须在引弧板上引弧后再焊到焊缝区,中途接头则应在焊缝接头前方15～20mm处打火引弧,将焊件预热后再将焊条退回到焊缝起始处,把熔池填满到要求的厚度后,方可向前施焊;焊接速度：要求等速焊接,保证焊缝厚度、宽度均匀一致,从面罩内看熔池中铁水与熔渣保持等距离2～3mm为宜;焊接电弧长度：根据焊条型号不同而确定,一般要求电弧长度稳定不变,酸性焊条一般为3～4mm,碱性焊条一般为2～3mm为宜;焊接角度：根据两焊件的厚度确定,焊接角度有两个方面,一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况,当焊件厚度相等时,焊条与焊件夹角均为45°；当焊件厚度不等时,焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角;收弧：每条焊缝焊到末尾,应将弧坑填满后,往焊接方向相反的方向带弧,使弧坑甩在焊道里边,以防弧坑咬肉;焊接完毕,应采用气割切除弧板,并修磨平整,不许用锤击落;清渣：整条焊缝焊完后清除熔渣,经焊工自检包括外观及焊缝尺寸等确无问题后,方可转移地点继续焊接;立焊：基本操作工艺过程与平焊相同,但应注意下述问题：在相同条件下,焊接电源比平焊电流小10%～15%;采用短弧焊接,弧长一般为2～3mm;焊条角度根据焊件厚度确定;两焊件厚度相等,焊条与焊条左右方向夹角均为450；两焊件厚度不等时,焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角;焊条应与垂直面形成600～800角,使角弧略向上,吹向熔池中心; 收弧：当焊到末尾,采用排弧法将弧坑填满,把电弧移至熔池中央停弧;严禁使弧坑甩在一边;为了防止咬肉,应压低电弧变换焊条角度,使焊条与焊件垂直或由弧稍向下吹;横焊：基本与平焊相同,焊接电流比同条件平焊的电流小10%～15%,电弧长2～4mm;焊条的角度,横焊时焊条应向下倾斜,其角度为700～800,防止铁水下坠;根据两焊件的厚度不同,可适当调整焊条角度,焊条与焊接前进方向为700～900;仰焊：基本与立焊、横焊相同,其焊条与焊件的夹角和焊件厚度有关,焊条与焊接方向成700～800角,宜用小电流、短弧焊接;冬期低温焊接：在环境温度低于0℃条件下进行电弧焊时,除遵守常温焊接的有关规定外,应调整焊接工艺参数,使焊缝和热影响区缓慢冷却;风力超过4级,应采取挡风措施；焊后未冷却的接头,应避免碰到冰雪;钢结构为防止焊接裂纹,应预热、预热以控制层间温度;当工作地点温度在0℃以下时,应进行工艺试验,以确定适当的预热,后热温度;4、质量标准一般规定本章适用于钢结构制作和安装中的钢构件焊接和焊钉焊接的工程质量验收;钢结构焊接工程可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批;碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24h以后,进行焊缝探伤检验;焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印;钢构件焊接工程I主控项目焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准建筑钢结构焊接技术规程JGJ81的规定;焊条、焊剂、药芯焊丝、熔嘴等在使用前,应按其产品说明书及焊接工艺文件的规定进行烘焙和存放;检查数量:全数检查;检验方法:检查质量证明书和烘焙记录;焊工必须经考试合格并取得合格证书;持证焊工必须在其考试合格项目及其认可范围内施焊;检查数量:全数检查; 检验方法:检查焊工合格证及其认可范围、有效期; 施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等,应进行焊接工艺评定,并应根据评定报告确定焊接工艺;检查数量:全数检查;检验方法:检查焊接工艺评定报告;设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验,超声波探伤不能对缺陷作出判断时,应采用射线探伤,其内部缺陷分级及探伤方法应符合现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级法GB11345或钢熔化焊对接接头射线照相和质量分级GB3323的规定;焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝,其内部缺陷分级及探伤方法应分别符合国家现行标准焊接球节点钢网架焊缝超声波探伤方法及质量分级法JBJ/、螺栓球节点钢网架焊缝超声波探伤方法及质量分级法JBJ/、建筑钢结构焊接技术规程JGJ81的规定; 一级、二级焊缝的质量等级及缺陷分级应符合表的规定;检查数量:全数检查; 检验方法:检查超声波或射线探伤记录;表一、二级焊缝质量等级及缺陷分级焊缝质量等级一级二级内部缺陷超声波探伤评定等级ⅡⅢ检验等级B级B级探伤比例100％20％内部缺陷射线探伤评定等级ⅡⅢ检验等级AB级AB级探伤比例100％20％注：探伤比例的计数方法应按以下原则确定：1对工厂制作焊缝,应按每条焊缝计算百分比,且探伤长度应不小200mm,当焊缝长度不足200mm时,应对整条焊缝进行探伤；2对现场安装焊缝,应按同一类型、同一施焊条件的焊缝条数计算百分比,探伤长度应不小于200mm,并应不少于1条焊缝;形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝,其焊脚尺寸不应小于t/4图、b、c；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2图,且不应大于10mm;焊脚尺寸的允许偏差为0～4mm;检查数量:资料全数检查；同类焊缝抽查10%,且不应少于3条;检验方法:观察检查,用焊缝量规抽查测量;图焊脚尺寸焊缝表面不得有裂纹、焊瘤等缺陷;一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷;且一级焊缝不得有咬边、未焊满、根部收缩等缺陷;检查数量:每批同类构件抽查10%,且不应少于3件；被抽查构件中,每一类型焊缝按条数抽查5%,且不应少于1条；每条检查1处,总抽查数不应少于10处;检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查,当存在疑义时,采用渗透或磁粉探伤检查;Ⅱ一般项目对于需要进行焊前预热或焊后热处理的焊缝,其预热温度或后热温度应符合国家现行有关标准的规定或通过工艺试验确定;预热区在焊道两侧,每侧宽度均应大于焊件厚度的倍以上,且不应小于100mm；后热处理应在焊后立即进行,保温时间应根据板厚按每25mm板厚1h 确定;检查数量:全数检查;检验方法:检查预、后热施工记录和工艺试验报告;二级、三级焊缝外观质量标准应符合本规范附录A中表的规定;三级对接焊缝应按二级焊缝标准进行外观质量检验检查数量:每批同类构件抽查10%,且不应少于3件；被抽查构件中,每一类型焊缝按条数抽查5%,且不应少于1条；每条检查1处,总抽查数不应少于10处; 检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查;焊缝尺寸允许偏差应符合本规范附录A中表的规定;检查数量:每批同类构件抽查10%,且不应少于3件；被抽查构件中,每种焊缝按条数各抽查5%,但不应少于1条；每条检查1处,总抽查数不应少于10处;检验方法:用焊缝量规检查;焊成凹形的角焊缝,焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝,不得在其表面留下切痕;检查数量:每批同类构件抽查10%,且不应少于3件;检验方法:观察检查;焊缝感观应达到:外形均匀、成型较好,焊道与焊道、焊道与基本金属间过渡较平滑,焊渣和飞溅物基本清除干净;检查数量:每批同类构件抽查10%,且不应少于3件；被抽查构件中,每种焊缝按数量各抽查5%,总抽查处不应少于5处;检验方法:观察检查; 钢结构制作安装焊接工程质量检验标准焊后不准撞砸接头,不准往刚焊完的钢材上浇水;低温下应采取缓冷措施; 不准随意在焊缝外母材上引弧;各种构件校正好之后方可施焊,并不得随意移动垫铁和卡具,以防造成构件尺寸偏差;隐蔽部位的焊缝必须办理完隐蔽验收手续后,方可进行下道隐蔽工序;低温焊接不准立即清渣,应等焊缝降温后进行;6、应注意的质量问题尺寸超出允许偏差：对焊缝长度、宽度、厚度不足,中心线偏移,弯折等偏差,应严格控制焊接部位的相对位置尺寸,合格后方准焊接,焊接时精心操作;焊缝裂纹：为防止裂纹产生,应选择适合的焊接工艺参数和施焊程序,避免用大电流,不要突然熄火,焊缝接头应搭接10～15mm,焊接中不允许搬动、敲击焊件;表面气孔：焊条按规定的温度和时间进行烘焙,焊接区域必须清理干净,焊接过程中选择适当的焊接电流,降低焊接速度,使熔池中的气体完全逸出;焊缝夹渣：多层施焊应层层将焊渣清除干净,操作中应运条正确,弧长适当;注意熔渣的流动方向,采用碱性焊条时,必须使熔渣留在熔渣后面;电焊机外壳,必须接地良好,其电源的装拆应由电工进行;电焊机要设单独的开关;开关应放在防雨的闸箱内,拉合时应戴手套侧向操作;焊钳与把线必须绝缘良好;连接牢固,更换焊条应戴手套;在潮湿的地点工作,应站在绝缘胶板或木板上;严禁在带压力的容器或管道上施焊,焊接带电的设备必须先切断电源;焊接贮存过易燃、易爆、有毒物品的容器或管道,必须清除干净．并将所有孔口打开;在密闭金属容器内施焊时,容器必须可靠接地,通风良好,并应有人监护;严禁向容器内输入氧气;焊接预热工件时,应有石棉布或档板等隔热措施;把线、地线,禁止与钢丝绳接触,更不用钢丝绳或机电设备代替零线;所有地线接头必须连接牢固;更换场地转动把线时,应切断电源,并不得手持把线爬梯登高;清除焊渣、采用电弧气刨清根时,应戴防护眼镜或面罩,防止铁渣飞溅伤人;多台焊机在一起集中施焊时,焊接平台或焊件必须接地;并应有隔光板; 钍钨极要放置在密闭铅盒内,磨削钍钨极时,必须戴手套、口罩,并将粉尘及时排除;二氧化碳气体预热器的上壳应绝缘,端电压不应大于36伏;雷雨时,应停止露天焊接作业;施焊场地周围应清易燃易爆物品,或进行覆盖、隔必须在易燃易燃气体或液体扩散区施焊时,应经有关部门检试许可后;方可施焊;工作结束,应切断焊机电源并检查操作地点,确认无起火危险后,方可离开;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构焊接规范
焊接规范
________________________________________
发布时间：2007-8-31 14:51:40 浏览次数：548
1 适用范围
本规范适用于水轮发电机组及水工金属结构件设计图中规定的一、二类重要焊缝（一般是指要做射线检查或超声波检查的焊缝）的焊接。
本规范不能包含的特殊焊缝的焊接按特殊制定的焊接工艺焊接。
2 一般要求
2.1 焊工资格
2.1.1一、二类重要焊缝应根据母材材质、板厚及焊接方法等主要内容由按SL35-92《水工金属结构焊工考试规则》考试具有相应合格项目的合格焊工进行焊接。
2.2 焊接材料
2.2.1使用的焊接材料应具有出厂合格证明书和质量保证书。
2.2.2焊接用CO2气体的纯度必须≥99.5%
2.3 焊接设备
2.3.1焊接设备必须具有参数稳定、调节灵活和安全可靠等性能，并能满足焊接规范的需要。
3 焊前准备
3.1 焊接坡口
3.1.1焊接坡口一般应符合GB985、GB986规定的要求。
3.1.2坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。
3.1.3焊接前，坡口内的水、油、锈其它污物必须清除干净。
3.2 焊件组装
3.2.1同厚度焊件的对接允许对口错位如下：
拼板焊缝不大于1mm，组装焊缝不大于2mm。
3.2.2坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙超过5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。
3.2 定位焊
3.2.1定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持有效合格证书的焊工承担。
3.2.2定位焊的焊缝应有一定的强度，但其厚度一般不应超过正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以不超过400mm为宜。
3.3 焊接垫板、引弧板和引出板的设置。
3.3.1技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以保证焊缝的焊透。
3.3.2埋弧自动焊接时应在焊缝的两端设置引弧板和引出板。
3.4 焊接材料的使用
3.4.1焊条和焊剂必须按使用说明烘干，烘干后的焊条和焊剂应保存在100-150℃的恒温箱内，焊工焊接时应放在保温筒内，随用随取。
4 焊接工艺
4.1焊接方法
4.1.1根据本厂情况、焊接方法按以下原则选用：
a.母材为Q235-A、16Mn、20SiMn时除了用手工电弧焊外，可以用CO2气体保护罩和埋弧焊焊接。
b. CO2气体保护罩和埋弧焊只能用于平焊和平角焊的焊接。
c.其它焊接一般用手工电弧焊接时。
4.2焊接材料的选用
4.2.1焊接材料原则上根据工艺卡的要求使用，采用CO2气体保护焊和埋弧焊焊接时，按以下原则选用焊接材料焊接方法
母材手工电弧焊CO2气体保护焊埋弧焊
焊条焊丝焊丝、焊剂
Q235-A E43××、E5015* H08Mn2SiA H08MnA、HJ431
16Mn E5015 H08Mn2SiA H08MnA、HJ431
20SiMn E5015 H08Mn2SiA H08MnA、HJ431
*注：在钢板较厚或工件刚度较大时可以用E5015。
4.3预热
4.3.1常用钢材焊接预热温度的按下表选择：
钢号钢板厚度( mm ) 预热温度( ℃)
Q235-A ≤50mm 不规定
＞50mm 80-100
16Mn和20SiMn ≤35mm 不规定
＞35mm 100-150
4.3.2当环境湿度不低于0℃时，不规定预热的焊件在焊接区的温度应局部加热到20-50℃左右方可焊接。
5 焊接操作
5.1焊接规范
5.1.1手工电弧焊焊接工艺参数一般按以下规定选用：
焊条直径
(mm) 焊接电流(A)
平焊时立焊时横焊时仰焊时
φ2.5 60-80 50-65 60-70 50-65
φ3.2 110-140 80-100 90-120 80-100
φ4.0 180-220 150-180 160-190 140-160
φ5.0 200-280
5.1.2打底焊道一般焊条采用较小直径的焊条
5.1.3 CO2气体保护罩工艺参数按以下规定的选用：
钢板厚度(mm) 焊丝直径(mm) 焊接电流(A) 电弧电压(V) 气体流量(L/min)
＜10 φ1.0、φ1.2 100-200 18-25 10-15
10-25 φ1.2 150-250 20-28 15-25
＞25 φ1.2、φ1.6 200-350 25-35 20-30
5.1.4埋弧自动焊焊接规范
埋弧自动焊焊接规范的焊接规范以下选用：
钢板厚度(mm) 焊丝直径(mm) 焊接电流(A) 电弧电压(V)
4-10 φ3.0、φ4.0 350-450 28-32
12-25 φ4.0 400-550 30-35
＞26 φ4.0、φ5.0 500-700 32-38
5.2操作要求
5.2.1双面焊的焊缝，一侧焊到一定厚度以后，另一侧应采用碳弧气刨和铲磨方法清根并磨去渗碳层后方可焊接。
5.2.2每层焊道的焊缝厚度：平焊位置一般不大于4mm，其它位置一般不大于6mm。
5.2.3焊条摆动宽度应小于焊条直径的3-4倍。
5.2.4多层多道焊时应将每道的熔渣、飞溅物仔细清理，自检合格后再进行下道焊接；层间接头应错开30mm以上。
5.2.4焊接完毕后，焊工应仔细清理焊缝表面，必要时可作局部修补，并自检焊缝外观质量，应符合厂标Q/FCJ003-86的规定；并在附近打上操作焊工的钢印号。
自检合格后交质检科对焊缝质量进行检查。
6 焊缝质量的检查
6.1首先应对焊缝的全长由质检科专职焊接检验员进行外观检查，外观检查用焊缝量规和5倍放大镜进行，焊缝的尺寸和外观质量应符合厂标Q/FCJ003-86的规定。
6.2焊缝外观检查合格后，由分厂根据图纸和工艺卡规定的焊缝内部质量检查要求向质检科提出报验单，由质检科对焊缝作内部质量的检查，具体按以下要求：
6.2.1分厂提出的焊缝内部质量报验单中，焊缝号按照以下规定编号：以图纸中的件号为依据编号：
a. 对于同一件号的拼板焊缝编号为Wm-n (m-为件号；n-为第n条焊缝)
b. 对于两件连接的焊缝编号为W(1+m)-n(1、m-为件号；n-为第n条焊缝)
例如：某一部件上件2的第1条拼板焊缝应编号为W2-1、件1和件2的第2条焊缝应编号为：W(1+2)-2
6.2.2焊缝的内部质量检查应在焊缝完成焊接后24小时以后进行。
6.2.3焊缝的内部质量按设计图纸和工艺卡的要求检查验收，当图纸和工艺卡要求不明确时，一般按以下要求检查验收：一类焊缝按GB11345-89B Ⅰ级，检查范围为焊缝长度的60%；二类焊缝按GB11345-89BⅡ级，检查范围为焊缝长度的40%。
6.2.4当第一次焊缝检查不合格，应在发现有不允许缺陷的位置的延伸方向或可疑部位作补充检查，如补充检查不合格，则应对该焊缝全部作检查。
6.2.5焊后要进行热处理的工件，焊缝的内部质量以热处理后的状态为准，除了工艺卡明确热处理后不要求对焊缝内部质量检查进行抽检外，一般
一、二类焊缝在热处理以后，应在焊缝长度的20%范围内检查要求作焊缝内部质量抽检，抽检不合格，应在发现有不允许缺陷的位置的延伸方向或可疑部位作补充检查，如补充检查不合格，则应对该焊缝全部作检查。
7 焊缝的修补
7.1焊件表面被电弧、碳弧气刨及气割损伤处和焊疤必须修磨平整。
7.2焊缝上发现有不允许缺陷，应按以下要求进行修补。
7.2.1焊缝有不允许的一般表面缺陷，允许焊工自检后自行修补，但表面裂纹不得擅自处理，应及时申报技术部门。
7.2.2内部缺陷、表面裂纹修补前，应分析原因，制定切实可行的修补方案。
7.2.3焊缝缺陷可用碳弧气刨、风铲、砂轮或其它机械方法清除，不允许用电弧或气割火焰熔除。
7.2.4修补时焊缝缺陷必须彻底清除，不允许有毛刺和凹痕，坡口底部应圆滑过渡，碳弧气刨糟应磨去渗碳层。
7.2.5焊缝同一位置修补次数不应超过两次，第三次修补必须经技术总负责人批准，并将修补情况记入产品质量档案。
7.2.6修补后，应按原焊缝的质量要求对修补处及其附近进行质量检查。
