电路识图技巧
看电路图的窍门和思路
看电路图的窍门和思路想要学习看电路图必须要有相关的知识基础，下面就给大家梳理一下看电路图的窍门和思路吧。
能够认识主要元器件想要看懂电路图，首先要认识主要元器件，拿一张三相电机正反转的电气原理图为例，要知道哪一个是表示三相电机，哪个是交流接触器，认识元器件的符号以及文字表述才能够联想出该元器件在电气原理图中的作用。
梳理出主线路，再去梳理控制电路，控制电路中的元器件也是多种多样，最好能在见到文字符号的时候联想到实际元器件，比如按钮开关，怎么连接是常开，怎么连接是常闭？能够看懂控制要求先不说看懂控制原理，拿到一张电气原理图，首先要能够看懂控制要求，还拿这张三相电机正反转的原理图为例，知道三相电机要通过换相才能够实现正反转，见到主电路就能明白电路中是正反转电路。
然后再看控制电路，控制电路中很明显的能够看出分为两个部分，第一个部分如果作为正转，那么第二个部分就是反转，能够看懂这些也就能够进行识图记忆。
理解控制原理图理解控制原理图就是了解每个元器件在电路中存在的意义，那么首先就是要知晓每个元器件的意义以及工作方式，交流接触器是如何进行通断的，需要哪些条件？热继电器是如何保护电路的，在电路中承担什么样的角色？都要知晓。
然后再去分析电路图中电源的走向，电路的分割，甚至去掉连接线试着能否顺利连接起来，或者根据要求能否画出大概的电气原理图。
掌握电路要点理解了整个电气图的控制原理，再去分析电路中的要点，还拿这张原理图为例，其中的要点有两个，自锁和互锁，自锁是如何接线的？自锁存在的意义？没有自锁电机是怎样的一张状态？这些都要知晓。
互锁锁住的是哪个元器件？没有互锁会产生哪些问题？有哪些场合必须使用互锁？一连串的想象会让你在以后识别电路图、设计电路图中更容易。
总结识别电路图没有窍门可言，只要踏实的学习好基础，才能快速的看图、识图、画图。
首先必须学习电子线路，认识各种电子元器件以及各种电子元器件在电路图上表示的符号，读懂各种电子元器件的工作特性与作用，掌握各种元器件的用途，学习各种二极管三极管应用电路工作原理，比如整流电路，信号放大电路，滤波电路，稳压电路等等，理解这些电路是怎么去整流，怎么去把信号放大，怎么去滤波，怎么去稳压，只有把基础电路的工作原理读懂了，看电路图就有路径了。
电路图识图方法：10大原则与7大步骤
电路图识图方法：10大原则与7大步骤01、电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：02、电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
第二步：将电流表变成导线（视具体情况也可保留）。
第三步：去掉电压表。
第四步：合并(或者换位）导线上的节点。
（此步骤在电路中用电器比较多，且相互纠结时，采用）。
第五步：画出等效电路图，判断各用电器是串联还是并联。
如何快速看懂电路图，这些技巧当电工的你一定要知道
如何快速看懂电路图，这些技巧当电工的你一定要知道1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）按照先看主电路，再看辅助电路的顺序进行看图。
主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4、接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
教你三步看懂电路图
教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。
1．修理识图项目修理识图主要有以下四部分内容：①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。
②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。
例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。
③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。
④查阅整机电路图中某一点的直流电压数据。
2．识图方法和注意事项进行修理识图过程中要注意以下四个问题：①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。
②主要是根据故障现象和所测得的数据决定分析哪部分电路。
例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。
③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。
在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。
快速看懂复杂电路图的方法与技巧
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

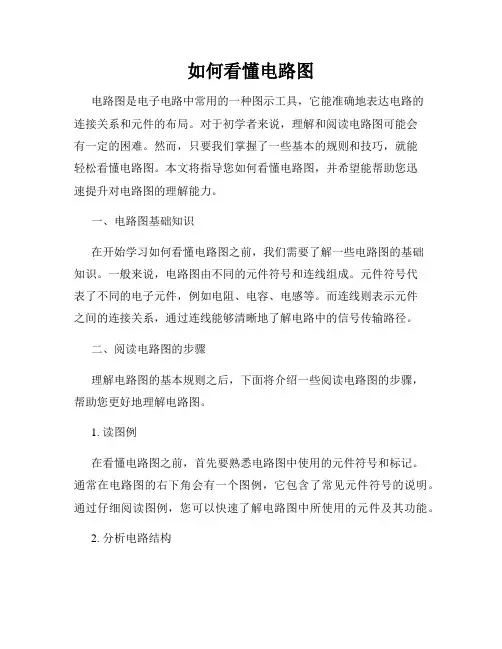

如何看懂电路图
如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。
对于初学者来说，理解和阅读电路图可能会有一定的困难。
然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。
本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。
一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。
一般来说，电路图由不同的元件符号和连线组成。
元件符号代表了不同的电子元件，例如电阻、电容、电感等。
而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。
二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。
1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。
通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。
通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。
2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。
从整体上看电路图，尝试找出电源、输入和输出等关键元件。
通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。
3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。
首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。
通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。
4. 理解连接关系阅读电路图时，了解连接关系很重要。
通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。
有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。
5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。
跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。
教你三步看懂电路图画电路图的诀窍有哪些
教你三步看懂电路图画电路图的诀窍有哪些由大到小、由粗到细，识读各种电路图：一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
教你三步看懂电路图1、由大到小、由粗到细，识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、基本电路程式识读电路方框图整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，同学们手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
3、整机信号变换剖析实用电路原理图在识读方框图基础上，还必须进一步识读具体的实用电路原理图。
欲真正理解电路原理图，必须结合整机的基本原理来进行识读，也就是说，要分析通过什么具体电路来完成信号处理过程，为什么使用该电路完成此功能，而不是使用其它别的电路。
根据电路功能的粗细、大小，可将实用电路图分为单元电路图、系统电路图、板块电路图及整机电路图。
画电路图的诀窍1、看实物画出电路图看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
电工电路图怎么看
电工电路图怎么看
看电路图时要分清主电路和掌握电路沟通电路、直流电路.先看主电路,主电路从下往上看.即从用电设备开头经掌握元件顺次往电源看。
看掌握电路应自上而下、从在往右看.先看电源再顺次看各条回路,电源经过那些元件到达负载，搞清它的回路构成.各元件之间的联系，掌握关系和在什么条件下构成回路等。
简单点图纸可以根规律丢分割为几大块看。
看电路图要熟悉电路符号代表的是什么元件.结合图纸说明注解更易理睬、刚学看图先看简洁点的,循序渐进再看简单的。
每个人看图方法不同。
一次接线图读图方法:
1、要记住图中所绘图形符号所代表的意义。
2、要有电气设备实体印象，读图过程中边读边回忆设备接线状况。
3、读图时要从头读起。
就是从电源开头，挨次往下读。
4、粗看一遍，再细看多遍。
第一扁有了初步印象，以后的几遍就可以读细节了。
5、边读边想，多做分析。
读图时不但要知道设备接线状况，还要进一步分析其道理。
读二次接线图时应当做到:
1、熟识电器图形符号、文字符号及回路标号的意义;
2、了解整个动作(工作)过程，把握操作规程;
3、要熟识二次接线图中常用的电路，如电气测量电路、低电压电路、过电流电路、信号电路、重合闸电路的原理;
4、把握继电器及其它掌握器的性能;
5、要知道绘制二次接线图的基本方法;
6、要把握读图的方法，如:
确定电路中的哪一部分是一次接线图;
确定二次接线图的电源及电压;
对主要的控刽环节要熟识其作用;
了解主要元件的工作状况，搞清各接的动作状态;把握原理图、绽开图、安装图各自的特点。
电气原理图识读方法和步骤
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
看电气电路图有哪些窍门
看电气电路图有哪些窍门？电路图可以说是“五花八门”，各种电路应有尽有，比如电力拖动电路图、配电一次系统图、电力电子线路图、电子线路图、单片机系统控制图等等。
对于这些图在看图的时候首先就灵活运用了“六先六后”的看图技巧。
在这里所谓“六先六后”是指先一次，后二次；先文字，后图形；先交流，后直流；先线圈，后触点；先上后下，先左后右的看图规则，下面具体说说是如何实施的。
1、“先一次，后二次”的看图技巧首先我们先看看“先一次，后二次”的看图技巧，这“一次”是指发电、输电、变电、配电和用电的电能电路称为一次电路；“二次”是指为了保证一次电路的安全，要对一次电路进行控制、保护和测量的电路我们叫二次回路。
以下面的电路图为例子，它是一个配电线路反时限过流保护电路。
我们在看这样的电路图时，首先要看一次电路WB是由母线经过转换开关QS和和断路器进行隔离控制。
相线L1和L3分别接入了电流互感器，其中电流互感器TA3和TA4接入了继电保护器的线圈，另一端通过过流继电保护器的触点与断路器的跳闸线圈连接起来。
这样当一次高压电路发生短路或者过载的时候，过流继电器KA1和KA2就会动作，就会使断路器的跳闸线圈YR1和YR2获得了一个电信号脉冲，这样就会使空气断路器跳闸，这样就起到了保护电路的作用。
由上面电路图的例子可以看出，先看一次电路，再看二次电路。
在看图时要弄清楚一次电路对二次电路起到什么作用，是如何形成一个相互连接的整体的。
同时我们也会发现二次回路是“依附”于和作用于一次回路当中的，两者的关系都是紧密联系的。
2、“先文字，后图形”的看图技巧一个完整的电路图都有标题栏、元件明细表、电路回路名称和技术说明等。
我们在阅读这样的电路图时就要先读取以上信息。
这样有助于我们对整体电路的把握。
比如下图是一个机床的电气电路图，我们在阅读这样的电路时就要先读标题栏，这样可以对电路的功能、组成、符合以及要求有一个大概的了解。
然后再逐一看电路图的每个具体的部分，这样的看图技巧我也把它称为“先总体，后局部”看图法。
电路识图的方法与技巧
电路识图的方法与技巧电路图识图方法1.通过元器件学识图电子元器件是构成电子产品的最小单位，所以了解元器件的实物外形、电路符号、文字符号，再进一步了解它们的工作原理，是学习电路识图的基础。
由于电子元器件种类繁多，不可能短时间掌握所有的元器件，可以先了解电阻、电容、二极管、三极管等常用元器件。
2.通过单元电路学识图任何电子电路都是由不同数量的单元电路构成的，简单电路采用的单元电路数量较少，复杂电路采用的单元电路较多。
比如，自激式开关电源是由启动电路、振荡电路、误差取样放大电路、调宽电路、输出整流/滤波电路、保护电路构成的。
彩色电视机行扫描电路是由行振荡器、行激励电路、行输出电路构成的。
这些单元电路又是由电阻串/并联电路、电容串/并联电路、放大电路、振荡电路等基本单元电路构成的。
如果将整机电路比作是一间房屋，那电子元器件就是一砖一瓦，而单元电路就是一段墙。
因此，掌握了电子元器件和单元电路的工作原理和识图方法，也就可以快速掌握整机电路的识图方法。
复杂电路图识图技巧复杂电路图的识图应按照从局部到整体、从输入到输出、化整为零、聚零为整的思路和方法进行，用整机电路的工作原理指导单元电路，利用单元电路分析整机工作原理。
1.通过了解功能识图进行电路识图前，要清楚需要识图的电子产品的功能是什么，有什么特点。
比如，电视机、DVD或空调器用的遥控器，它主要的功能是当按下需要操作功能对应的按键后，微处理器的操作键输入端就会得到键控脉冲，被微处理器识别、处理后，输出控制信号。
控制信号再经放大电路进行放大，利用红外发射管发射出去。
红外信号最终被受控设备上的接收电路接收后，就可以实现用户需要的控制功能。
因此，遥控器要想正常工作，需要设置电源电路、单片机（微处理器）、操作键、放大电路、红外发射二极管。
了解产品功能可以帮助理解电路的构成和工作原理。
2.通过化整为零识图先将整机电路根据不同的功能划分为若干个单元电路，究竟划分多少个单元电路，不仅与电路的结构和复杂程度有关，而且与读者所掌握的电子技术知识多少和识图能力有关。
如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！
如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！电路分析或修理中问题特别多者，说明基础知识掌握的不好。
有的基础知识在书上一看就懂，一用就错，这时问题就自然来了。
如果发现自己看书时不懂的问题特别多，就说明看这本书的准备知识还不够，应从更基础的书看起。
不能采取跳跃式学习，认为自己已经懂的就不去认真学习，跨过几节看后面的内容，这时必然会出现问题很多的现象。
古人云：欲速则不达。
初步了解电子电路图图1所示是一个简单的电子电路图的例子。
电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。
从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管VT1等元器件组成。
各元器件之间的连接线路表明了这一电路中各元器件之间的连接关系，R1下面的270k表示该电阻的标称阻值，C1下面的100是该电容的标称容量，不标单位表示单位是pF，VT1下面的2SC536是该三极管的型号。
图1 电子电路图示意图了解电路图种类和掌握各种电路图的基本分析方法，是学习电子电路工作原理的第一步。
电子电路图主要有下列六种。
(1)方框图(包括整机电路方框图、系统方框图等)。
(2)单元电路图。
(3)等效电路图。
(4)集成电路应用电路图。
(5)整机电路图。
(6)印制电路板图。
方框图识图方法图2所示是一个两级音频信号放大系统的方框图。
从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道，这是一个两级放大器电路。
图2 方框图示意图方框图种类较多，主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。
1.整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。
(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
(2)在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。
电子电路图的识图要领
最后顺便给出概括读图的口诀：弄清用途，化繁为简，抓住 两头，找出电源。以三极管为核心，从左到右，分析电位，揪住 地线。抓住两头，是指抓住输入、输出两头，分析信号的输入回 路和最后输出的控制对象；找出电源，是指搞清楚各部分所用电 源电压的极性和大小以及它们的来源：分析电位、揪住地线，是 指分析管子和某一节点的电位变化时，一定要以“共地线”为基 准，否则就搞不清电位变化的趋向，这在分析负反馈作用中是尤 为重要的。
指找出信号流向的路径。通常，输入在左方、输出在右方(面 向电路图)信号传输的枢纽是有源器件，所以可按它们的连接关系 来找。从左向右看过去信号的通路就大致找了出来。通路找出后， 电路的主要组成部分也就出来了。据各基本单元分成若干具有精 细程度与读者掌握电路类型的多少及经验有关。
操作3 整机分析，化整为零
单电击子输 产入 您品的设封计面与副制标作题
先将各部分的功能用框图表示出来(可用文字表达式、传输特 性、信号波形等方式在框图中注出)，然后根据它们之间的关系进 行连接，画成一个整体的框图，如图2 15所示，从这个框图就可 以看出各单元电路之间是如何互相配合来实现电路功能的。图中 标出了各基本单元的名称、相互联系和所对应的电路符号。
至此，电路的基本情况就大致清楚了，需要指出的是：对于 不同水平的读图者或不同的电路，所采取的具体步骤可能是不一 样的，上述方法仅供参考。至于电路中的次要部分和调整哪些元 件的参数能改善哪些技术指标，以及对各部分电路的性能进行定 量估算以进一步得出整个电路的性能指标等，则完全根据读图者 的能力自行分析了。
单电击子输 产入 您品的设封计面与副制标作题
任务八 电子电路图的识图要领
操作1 了解和分析电路功能及工作原理
了解所读的电子电路原理图用于何处、起什么作用，对于弄 清电路工作原理、各部分的功能及性能指标都有指导ቤተ መጻሕፍቲ ባይዱ义。划分 成单元电路后，根据已有的知识，定性分析每个单元电路的工作 原理和功能。
电子电路识图的基本方法和技巧
电子电路识图的基本方法和技巧对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。
其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。
任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。
只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。
1、从基本元器件入手，为识图打下良好的基础。
电子元器件是构成电子产品的基础。
因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。
2、掌握基本单元电路，为识读复杂电路打下基础。
在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。
3、分解复杂电路。
复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。
4、掌握基本单元电路之间的连接方法。
基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。
5、明确各分体元器件在电子电路中所起的作用。
为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。
电阻器：在电路中主要起限流、分压的作用。
1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。
2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。
3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。
4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。
强电电路图的识图方法
强电电路图的识图方法
1、应有肯定的电工、电子技术基础学问
由于强电电路是由不同的电气元器件构成的，所以识图人员应把握肯定的电工、电子技术学问，这样才能搞清晰电源是如何为负载供电的，掌握电路是如何对电路进行掌握的，爱护电路是如何工作的。
2、从简洁到简单
初学看电路图，要从易到难，从简洁到简单的进行。
一般状况下，电水壶、电饭锅电路要比洗衣机、空调器的强电电路简洁，单向掌握电路要比系列掌握电路简洁。
再简单的电路也是由简洁的电路组合而成，从看简洁电路图开头，熟识每一个电气符号的含义，把握每个电气元器件的作用，了解它们的工作原理，就可以逐步把握电路图的识图方法。
3、要熟记和会用电气图形符号和文字符号
电路图使用的图形符号和文字符号以及项目，接线端子标记等是电气技术文件的“词汇”，就相当于我们写文章时需要的词汇一样。
4、把握各类强电电路图的典型电路
典型电路也就是常见的、常用的电路。
电饭锅电路，洗衣机电路都是典型的强电电路，把握这些电路是学习简单强电电路的基础。
5、电路图与接线图对比看
电路图与接线图对比起来看，对尽快搞清晰电路的特点和工作原理是非常有益的，看接线图时，要先了解线路的走向和连接方法，并且要
熟识电子元器件的形状。
当看到这些元器件的实物时，就应知道它是什么元器件，这对电路图的识图是极为重要的。
空调工作示意图。
怎么看懂电路图有哪些技巧
怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。
下面是一些有助于您理解电路图的技巧。
1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。
常见的电子元件包括电阻、电容、电感、二极管、晶体管等。
了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。
2.电路图符号的学习：每个元件在电路图上都有对应的符号。
学习并熟悉这些符号是理解电路图的基础。
可以通过查看电子教材、参考书籍或网络资源来学习这些符号。
3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。
电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。
理解电路图的结构可以帮助您更好地理解电路系统。
4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。
了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。
5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。
理解电路的分析过程对于理解电路图非常重要。
一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。
6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。
例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。
通过了解这些定律，可以帮助您更好地分析电路图。
7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。
这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。
通过实践，可以加深对电路图的理解。
8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。
这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。
9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
看电路图的技巧有哪些？
看电路图的技巧有哪些？我来回答这个问题，我作为一个从事电工技术的工作人员每天游走于强电和弱电之间，在工作时免不了要阅读各种电路图，包括电气控制图和电子电路图以及原理框图等，看到这个问题我认为我还是对看电路图是深有体会的，下面和朋友们谈谈我看电路图的体会。
看电子电路图（弱电）的一些方法对于电子电路的阅读我们要熟悉一些电子电路的共同“语言”，也就是现实中的电子元器件实物图用什么符号代替是有统一规定的，这样才能在实物图与电路原理图中相互转换，并能帮助我们进一步弄懂电路中信号的来龙去脉和电路的工作过程。
1、熟悉电子元器件实物与其符号对应关系我们看电子电路图首先一点的是要能够熟练地把电子元器件实物和其符号相互对应并能连接起来，这对于初学者特别重要。
以我为例来说吧，我刚学电子技术时都是用洞洞板（简称万能PCB板）去搭接简单的电路，训练时对照电路图能够把这些元件通过导线运用电烙铁连接成一个整体电路，我认为这是看懂电子电路关键的一步。
通过这种练习也就印证了那句“纸上得来终觉浅，绝知此事要躬行”的道理。
2、熟悉各种基本电路和一些元器件的特点我们知道电子电路图都是由一些基本单元电路组成的，要看懂整个电路就必须对局部的单元电路要熟悉，比如各种放大电路、振荡电路、反馈电路、检波电路等。
我在刚学电子电路组装的第一个成品电路就是六管超外差调幅收音机，当时学习时刚看到这个电路感觉一头雾水，我清晰的记得老师给我们提的要求就是：看电路要先局部、后整体，对电路进行“切割”。
通过老师对电路的分析演示，我逐渐明白了下面电路其实是由调谐电路、混频与振荡电路、放大电路以及检波电路、功放电路等组成，通过对局部基本电路的分析最后组合起来就完成了整个电路的分析过程。
在分析电路时还要掌握一些电子元件的特殊性，比如对电容元件要明白其两端的电压不能突变的特点；对电感元件要明白通过其自身的电流是不能突变的，对于类似的电子元器件要对它们的特性熟悉这样有助于分析电子电路。
电路识图技巧
电路识图技巧(总53页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等容可以点击本文相关文章下的各个，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。
它的符号见图（ i ），用θ或 t°来表示温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路识图技巧-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等容可以点击本文相关文章下的各个，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。
它的符号见图（ i ），用θ或 t°来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。
压敏电阻阻值是随电阻器两端所加的电压而变化的。
符号见图 1 （ k ），用字符 U 表示电压。
它的文字符号是“ RV ”。
这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。
第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。
当温度超过 500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。
它的电阻值很小，目前在彩电中用得很多。
它的图形符号见图 1 （1 ），文字符号是“ R F ”。
电容器的符号详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。
（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。
电容器的文字符号是 C 。
电感器与变压器的符号电感线圈在电路图中的图形符号见图 3 。
其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。
电感线圈的文字符号是“ L ”。
变压器的图形符号见图 4 。
其中（ a ）是空芯变压器，（ b ）是滋芯或铁芯变压器，（ c ）是绕组间有屏蔽层的铁芯变压器，（ d ）是次级有中心抽头的变压器，（ e ）是耦合可变的变压器，（ f ）是自耦变压器，（ g ）是带可调磁芯的变压器，（ h ）中的小圆点是变压器极性的标记。
送话器、拾音器和录放音磁头的符号送话器的符号见图 5 （ a ）（ b ）（ c ），其中（ a ）为一般送话器的图形符号，（ b ）是电容式送话器，（ c ）是压电晶体式送话器的图形符号。
送话器的文字符号是“ BM ”。
拾音器俗称电唱头。
图 5 （ d ）是立体声唱头的图形符号，它的文字符号是“ B ”。
图 5 （ e ）是单声道录放音磁头的图形符号。
如果是双声道立体声的，就在符号上加一个“ 2 ”字，见图（ f ）。
扬声器、耳机的符号扬声器、耳机都是把电信号转换成声音的换能元件。
耳机的符号见图 5 （g ）。
它的文字符号是“ B E ”。
扬声器的符号见图 5 （ h ），它的文字符号是“ BL ”。
接线元件的符号电子电路中常常需要进行电路的接通、断开或转换，这时就要使用接线元件。
接线元件有两大类：一类是开关；另一类是接插件。
（ 1 ）开关的符号在机电式开关中至少有一个动触点和一个静触点。
当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。
动触点和静触点的组合一般有 3 种：①动合（常开）触点，符号见图 6 （ a ）；②动断（常闭）触点，符号是图 6 （ b ）；③动换（转换）触点，符号见图 6 （ c ）。
一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。
点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（e ）表示推拉式 1×6 波段开关；（ f ）表示旋转式 1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
开关在电路图中的图形符号见图 7 。
其中（ a ）表示一般手动开关；（ b ）表示按钮开关，带一个动断触点；（ c ）表示推拉式开关，带一组转换触点；图中把扳键画在触点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式 1×6 波段开关；（ f ）表示旋转式 1×6波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“SA ”，对按钮式开关可以用“ SB ”。
（ 2 ）接插件的符号接插件的图形符号见图 8 。
其中（ a ）表示一个插头和一个插座，（有两种表示方式）左边表示插座，右边表示插头。
（ b ）表示一个已经插入插座的插头。
（ c ）表示一个 2 极插头座，也称为 2 芯插头座。
（ d ）表示一个 3 极插头座，也就是常用的 3 芯立体声耳机插头座。
（ e ）表示一个 6 极插头座。
为了简化也可以用图（ f ）表示，在符号上方标上数字 6 ，表示是 6 极。
接插件的文字符号是 X 。
为了区分，可以用“ XP ”表示插头，用“ XS ”表示插座。
继电器的符号因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图 9 （ a ）。
当触点较多而且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。
就是把线圈画在控制电路中，把触点按各自的工作对象分别画在各个受控电路里。
这种画法对简化和分析电路有利。
但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所有的触点都应该按继电器不通电的原始状态画出。
图 9 （ b ）是一个触摸开关。
当人手触摸到金属片 A 时， 555 时基电路输出（ 3 端）高电位，使继电器 KR1 通电，触点闭合使灯点亮使电铃发声。
555 时基电路是控制部分，使用的是 6 伏低压电。
电灯和电铃是受控部分，使用的是 220 伏市电。
继电器的文字符号都是“ K ”。
有时为了区别，交流继电器用“ KA ”，电磁继电器和舌簧继电器可以用“ KR ”，时间继电器可以用“ KT ”。
电池及熔断器符号电池的图形符号见图 10 。
长线表示正极，短线表示负极，有时为了强调可以把短线画得粗一些。
图 10 （ b ）是表示一个电池组。
有时也可以把电池组简化地画成一个电池，但要在旁边注上电压或电池的数量。
图 10 （ c ）是光电池的图形符号。
电池的文字符号为“ GB ”。
熔断器的图形符号见图 11 ，它的文字符号是“ FU ”。
二极管、三极管符号半导体二极管在电路图中的图形符号见图 12 。
其中（ a ）为一段二极管的符号，箭头所指的方向就是电流流动的方向，就是说在这个二级管上端接正，下端接负电压时它就能导通。
图（ b ）是稳压二极管符号。
图（ c ）是变容二极管符号，旁边的电容器符号表示它的结电容是随着二极管两端的电压变化的。
图（ d ）是热敏二极管符号。
图（ e ）是发光二极管符号，用两个斜向放射的箭头表示它能发光。
图（ f ）是磁敏二极管符号，它能对外加磁场作出反应，常被制成接近开关而用在自动控制方面。
二极管的文字符号用“ V ”，有时为了和三极管区别，也可能用“ VD ”来表示。
三极管。
由于 PNP 型和 NPN 型三极管在使用时对电源的极性要不同的，所以在三极管的图形符号中应该能够区别和表示出来。
图形符号的标准规定：只要是 PNP 型三极管，不管它是用锗材料的还是用硅材料的，都用图 13 （ a ）来表示。
同样，只要是 NPN 型三极管，不管它是用锗材料还是硅材料的，都用图 13 （ b ）来表示。
图 13 （ c ）是光敏三极管的符号。
图 13 （ d ）表示一个硅 NPN 型磁敏三极管晶闸管、单结晶体管、场效应管的符号晶闸管是晶体闸流管或可控硅整流器的简称，常用的有单向晶闸管、双向晶闸管和光控晶闸管，它们的符号分别为图 14 中的（ a ）（ b ）（ c ）。
晶闸管的文字符号是“ VS ”。
单结晶体管的符号见图 15利用电场控制的半导体器件，称为场效应管，它的符号如图 16 所示，其中（ a ）表示 N 沟道结型场效应管，（ b ）表示 N 沟道增强型绝缘栅场效应管，（ c ）表示 P 沟道耗尽型绝缘栅场效应管。
它们的文字符号也是“ VT ”。
电路识图技巧2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。
一电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
