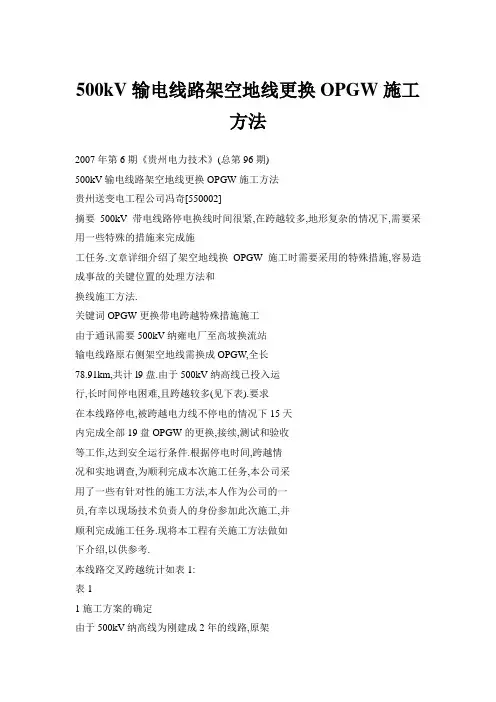

500kV输电线路架空地线更换OPGW施工方法
500kV输电线路架空地线更换OPGW施工方法2007年第6期《贵州电力技术》(总第96期)500kV输电线路架空地线更换OPGW施工方法贵州送变电工程公司冯奇[550002]摘要500kV带电线路停电换线时间很紧,在跨越较多,地形复杂的情况下,需要采用一些特殊的措施来完成施工任务.文章详细介绍了架空地线换OPGW施工时需要采用的特殊措施,容易造成事故的关键位置的处理方法和换线施工方法.关键词OPGW更换带电跨越特殊措施施工由于通讯需要500kV纳雍电厂至高坡换流站输电线路原右侧架空地线需换成OPGW,全长78.91km,共计l9盘.由于500kV纳高线已投入运行,长时间停电困难,且跨越较多(见下表).要求在本线路停电,被跨越电力线不停电的情况下15天内完成全部19盘OPGW的更换,接续,测试和验收等工作,达到安全运行条件.根据停电时间,跨越情况和实地调查,为顺利完成本次施工任务,本公司采用了一些有针对性的施工方法,本人作为公司的一员,有幸以现场技术负责人的身份参加此次施工,并顺利完成施工任务.现将本工程有关施工方法做如下介绍,以供参考.本线路交叉跨越统计如表1:表11施工方案的确定由于500kV纳高线为刚建成2年的线路,原架空地线完好,其破坏拉断力远大于光缆展放需用牵引力的要求,故决定采用原架空地线牵光缆的施工方法来完成此次施工.待500kV纳高线停电,验电,在线路两端和中间共三处搭设临时接地后即可进行施工.2放线准备40?2.1主要机具选用张力机选用意大利产FR382,张力轮径为1200mm,大于70倍光缆直径,能满足使用要求;牵引机选用意大利产ARB501,最大牵引力可达80kN; 光缆放线滑车选用d)72O单轮滑车,槽底直径为620mm,允许荷载10kN,安全系数为3;包络角大于3O.的挂三轮滑车组;选用GCTO01单头和GCT500 双头光缆网套连接器,其破坏强度均达35kN,重量分别为0.7kg和1.15kg;选用口13防捻导引绳,3t旋转连接器和3t抗弯连接器.2.2牵,张场选择本线路地形较差,高山大岭占35%,山地占50%,丘陵占15%.本工程要求光缆单盘展放,可根据光缆的首末端,一般在起止杆号或起止杆号的前后交通较方便的地方设场,在过度塔上加装光缆放线滑车或牵引场转向牵引,在此范围内光缆通过滑车数控制在15个以内.为保证OPGW的安全, 牵,张机离引入,引出塔的距离≥塔高的3倍,出线时光缆对地夹角不大于3O.(图1).圈12.3有关特殊措施的制定2.3.1耐张塔原架空地线连接措施由于原耐张塔架空地线为断引,需将其连接成一根完整的牵引绳.用3t手搬葫芦将耐张塔两侧架空地线收紧,将提前绑扎好两头的GJ—8O的钢丝套用抗弯连接器与耐张金具钢锚连接,使其在整个放线区段内架空地线连成一根牵引绳.当耐张线夹为NY一8OC时,用3t抗弯连接器,耐张线夹为2007年第6期《贵州电力技术》(总第96期) NY—lo0G,NY—l00BG,NY--120BG时用15t抗弯连接器,且需将NY--100BG和NY—l2OBG的引流板部分锯掉.2.3.2牵,张场到引出,引入塔之间连接措施由于牵引机和张力机与引出,引入塔之间有一段距离,此段可用人力展放口l3防捻牵引绳连接. 2.3.3牵,张场到引出,引入塔之间跨越措施牵引场,张力场到引出,引入塔之间经常有跨越物,此时可采取在跨越屋上方中导线适当位置悬挂光缆放线滑车方式完成跨越.张力场出线示意图2:注意:在中导线上挂光缆滑车时,要保证四根子导线同时受力;牵引场侧也可以采用同样的方式完成跨越.2.3.4档内跨越措施由于本次施工是在已带电运行的线路上停电施工,且停电时间极为有限.被跨越线路大部分不能停电,另有部分公路,河流,通讯线,如采取搭设跨越架等其它跨越措施,在时间和效益上都不宜.经综合考虑后,决定在交叉跨越处利用原中,右相导线作图2为支撑架,在导线上用qbl6高强度绝缘绳封跨越网来完成跨越施工.跨越网长度应满足超出被跨越物两边各5m的安全距离,绳间距离控制在2m左右,网的弛度应适当,既要避免收得太紧将原导线收拢,使网的宽度减小,又要防止驰度过大造成网与被跨越物之间的安全距离不够,在封网完成后,将网固定在导线上,防止跨越网滑动.跨越网示意图3.\//\7\●/～/嘲的端用用双绳且定好2.3.5光缆滑车的悬挂措施直线塔用u一7的u型环将放线滑车悬挂在原金具串上,耐张塔用中l5.5的钢丝套将放线滑车挂在地线支架上挂线点的附近.当包络角大于3O.时塔挂三轮滑车组.2.3.6耐张管,直线管过转向滑车和进牵引机措施由于原架空线耐张管和直线管的脆性较大,牵引过程中,如果直接进牵引机的卷扬轮或角度较大的转向滑车时,很容易断裂,造成断线和跑线事故, 图3因此牵引过程中原架空线耐张管和直线管过牵引机的卷扬轮或角度较大的转向滑车时,需采取适当的措施.具体为在转向滑车的前侧和牵引机后侧分别安装5t的机动绞磨,当原架空线耐张管或直线管靠近牵引机的卷扬轮或转向滑车时停机,然后用机动绞磨牵引,使耐张管或直线管在不受力或受很小牵引力的情况下通过牵引机或转向滑车,然后再进行正常牵引..4l?2007年第6期《贵州电力技术》(总第96期) 2.3.7牵引绳和光缆连接措施光缆前端:牵引绳+3t旋转连接器+光缆防扭鞭+光缆网套连接器+OPGW光缆尾端:OPGW+3t旋转连接器+牵引绳3OPGW展放3.1牵,张力的计算放线张力控制值TMAx=Ti,Ti=wIJ2/8DTM^x:最大放线张力;Ti:档间张力;W:OPGW单位重量;L:档距;D:放线弧垂.放线张力一般控制在1T以下.放线牵引力FMA)【=TMA)【8+w(hl8-I-h2水8"一±±h水8±h+1)n:放线段内放线滑车的个数;8:放线滑车对光缆的摩阻系数;h:张力机出口的第1,2,3n档的悬挂点高差,牵引机端悬点高于张力机端,去正值,反之取负值.放线张力不能大于设计给出的光缆抗拉强度的20%.3.2放线施工注意事项严格按供货商和现场督导的要求施工,认真进行交底,培训,试点,试装等工作.开工前认真检查工器具,确保工器具完好和能满足使用要求.统一指挥,分工明确.施工过程中保证通讯联络畅通,清晰.各杆塔和危险点必须设专人监护,避免牵引绳或光缆磨损跨越网或拖地,耐张管或直线管过滑车时,通知牵张场慢速牵引.开机后,牵引绳全部离地和离开跨越网时,保持5m/rain的牵引速度,检查各点工作情况,各处均正常后,逐步增加牵引速度,但不得超过30m/raino光缆到位后,留出安装长度,一般为:塔高+15m+网套长度.牵张设备必须作好接地.注意光缆网套的绑扎和光缆的保护.4紧线和附件安装(1)若该盘光缆为一个耐张断,则从地形,交通等方面考虑在光缆一端挂线,在另一端紧线;若该盘42?光缆内有多个耐张断,则从地形,交通等方面考虑在光缆的一端挂线,从第一个耐张段开始,然后逐个耐张段紧线,直到最后个耐张段,即连紧连挂,中间所有耐张段不准断开.(2)附件必须按《机电施工图》和《架线明细表》的说明进行安装;注意预绞丝和金具的安装顺序和安装方法,螺栓和销钉的穿向统一按图纸标明的方向穿.(3)注意事项光缆放线完成后,应在24小时内完成紧线和附件安装.有接头盒的杆号要留出足够的余缆,且正确置于塔上安全位置,避免损坏或被盗,盘径lm.安装时严禁机具直接接触光缆,工作人员禁穿有金属,铁钉的鞋子上线操作光缆驰度和附件安装方法应符合设计要求.施工中为防止挂线时铁塔或变形,应打好反向临时拉线,孤立档紧线紧线应尽量减少过牵引长度.未安装附件的光缆过夜时,需在滑车的两边将光缆固定在滑车上.光缆端部应用胶布缠好,防止杂质污染.由于沿线均为带电作业,紧线前在光缆上挂临时接地线.5总结更换光缆施工根据现场的实际情况,有很多施工方法,本方法主要解决了高山大岭,跨越较多的施工难题.本换线方法利用已架好的导线挂滑车,封跨越网,利用原地线牵光缆,整个换线过程均在空中进行,既轻松避开了地面跨越跨越物,通讯线,树木, 公路,河流等的阻挡,又减少跨越施工费用,节约施工时间.本次施工的难点和危险点在耐张塔处原地线的连接和带电跨越方案的实施,各项工作应准备充分, 交底透彻,每个施工人员都要熟悉施工方法和步骤, 以保证施工安全得到保障.通过全体参与人员的共同努力,按期,优质,安全的完成了本次施工任务. (收稿日期:2OO7O4O9)。

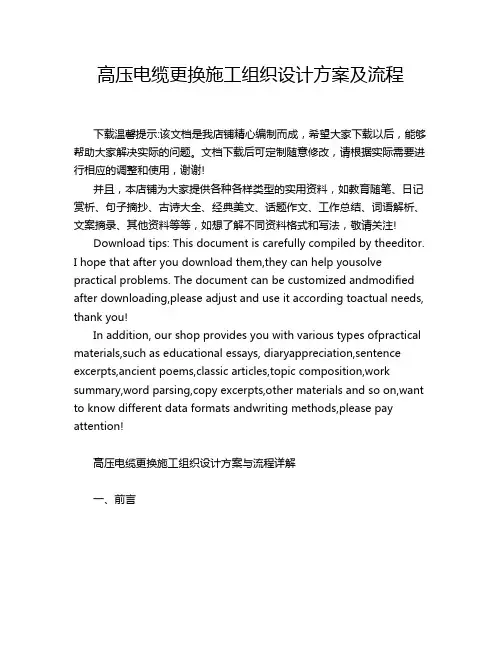

高压电缆更换施工组织设计方案及流程
高压电缆更换施工组织设计方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压电缆更换施工组织设计方案与流程详解一、前言高压电缆作为电力系统的重要组成部分，其安全稳定运行对整个电网的稳定性至关重要。
编制更换导线工程的施工方案
编制更换导线工程的施工方案一、项目背景随着电力设备的老化和市场需求的增加，部分地区的电力导线需要进行更换工程。
此次施工项目位于某市某县的农村地区，原导线已经使用多年，存在较大的安全隐患，需要进行更换。
本施工方案将对更换导线的施工进行详细规划，确保施工过程顺利、安全、高效地完成。
二、项目目标1. 更换原导线，提升电力设备的安全性和稳定性。
2. 保障农村地区居民的用电需求，提高电力供应的质量和稳定性。
3. 提升电力设备的使用寿命，降低设备的故障率和维修成本。
三、施工方案1. 前期准备（1）确定施工范围和时间，制定详细的施工计划。
（2）调查原导线的使用情况和损坏程度，制定更换方案。
（3）准备所需的施工设备和材料，包括导线、绝缘子、支架等。
（4）确定施工人员和相关技术人员，进行培训和安全教育。
2. 施工过程（1）清理施工场地，确保施工区域的清洁整洁。
（2）拆除原有导线和相关设备，进行检查和清理。
（3）安装新导线和相关设备，确保安装牢固和符合电力设备的要求。
（4）进行导线的接线和调试，确保电力设备正常运行。
3. 安全保障（1）制定详细的安全施工规范，加强安全督导和管理。
（2）配备专业的安全人员和设备，确保施工过程的安全性。
（3）指定安全通道和限制施工区域，减少安全事故的发生。
（4）加强安全教育和技术培训，提高施工人员的安全意识和技能水平。
四、质量控制1. 确保导线和相关设备的质量符合国家标准和要求。
2. 进行严格的施工检查和验收，确保施工质量达到预期目标。
3. 对施工过程中出现的问题和纠正措施进行及时的记录和整改。
4. 加强施工现场的质量管理，确保施工质量可控可查。
五、环境保护1. 在施工过程中加强环境保护意识，减少施工对环境的影响。
2. 积极采取环保措施，确保施工废弃物的合理处理和回收利用。
3. 对施工现场进行环境保护的监测和评估，确保环境保护措施的有效性。
六、沟通协调1. 与当地政府和相关部门进行沟通和协调，确保施工过程的顺利进行。

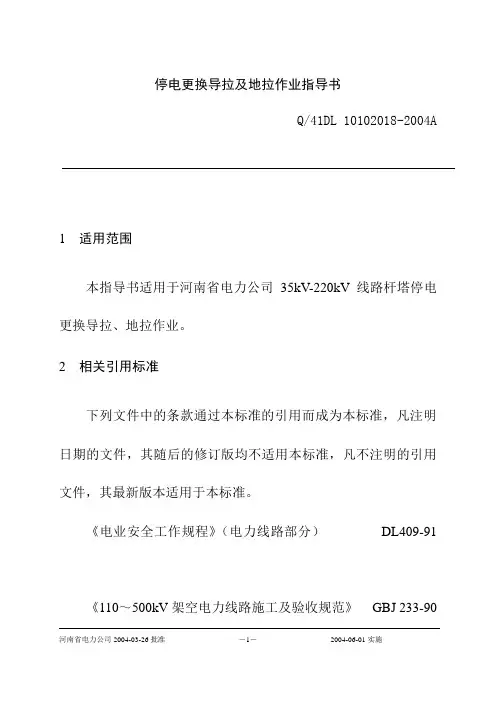

停电更换导拉及地拉作业指导书
停电更换导拉及地拉作业指导书Q/41DL 10102018-2004A1 适用范围本指导书适用于河南省电力公司35kV-220kV线路杆塔停电更换导拉、地拉作业。
2 相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
《电业安全工作规程》（电力线路部分）DL409-91 《110～500kV架空电力线路施工及验收规范》GBJ 233-903 天气条件及作业现场要求天气良好，风力小于5级（10.7m/s）4 作业人员工作负责人1人，杆上作业人员2人，地面作业人员4人。
要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关检修技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。
5 主要设备及工器具参见附录A6 作业程序及质量要求7 危险点分析及作业安全注意事项7.1 严格按照要求签发工作票，要求安全措施具体、明确，无漏项、错项7.2 作业人员要认真听取工作票内容，熟知作业过程所需采取的安全措施。
现场提问1～2人，确无问题后实施作业。
7.3 认真核对线路名称及杆号无误后，方准开始作业。
7.4 必须先验电，后挂接地线。
7.5 验电要用合格的对应电压等级的专用验电器。
7.6 挂接地线顺序：应先接接地端，后接导线端。
7.7 必须在线路工作区段两侧挂接地线。
7.8 安全带使用前必须进行外观检查无问题，锁扣自如，并正确使用。
7.9 杆上作业人员必须使用安全带及二道保护，安全带系在牢固的构件上，防止在端部脱出或被锋利物伤害。
系安全带后必须检查扣环是否扣牢。
7.10 杆上人员要用传递绳索将工具材料卸下，严禁抛扔。
7.11 检查杆塔上确无作业人员后，方可拆除接地线。
7.12 拆除接地线顺序：应先拆导线端，后拆接地端。
7.13 在将临时拉线调紧受力后，方准松原拉线。
7.14 严格按照省公司及本局工作票管理规定终结工作票。
高压输电线路的导线换线施工
住将 接头处 铝线 头扎 牢 ， 避免过 滑 车时散 股 。 （ ） 机牵 引 ， 径 较 细 的导 线 可 直 接 引 入 牵 ５开 线 引机 卷筒 牵引 。 （ ） ４操 作 中 为 加快 施 工 速 度 ， 用 压 线 滑 ６图 可
图 ２ 换 线 牵 引 端 示 意 图
ｌ 施 工 方 法 简 介
借鉴 了张力 放 线 的原 理 ， 被换 线 路划 分 为 若 将
干施 工段 ， 张力 场 和牵 引场 ， 用 旧导 线作 为牵 引 设 利 绳 ， 入放 线 滑 轮 中 ， 引 新 导 线 实 施 导 线 展 放 工 放 牵 作 ， 后进 行 紧线作业 和 附件安 装 ， 然 旧导线 回收全 部 在牵 引场进 行 ， 保护 了沿线 自然 植被 和环境 ， 减少 了 高空 作业 ， 安全 、 经济 ， 快捷 。
２ ３ 耐张 管 、 续管不 能通 过 牵引机 卷筒 轮 ． 接 当“ 张 管 、 续 管 ” 近 牵 引 机 卷 筒 轮 位 置 耐 接 接 时 ， 时停机 ， 用机 头设 置 的机 动 绞磨在 压接 管前 临 利
车将 导线压 低 ， 在地 面倒换 牵 引绳 。
侧 ８ ～１ｍ处 用 紧线器将 旧导线继 续牵 一 段距 离 ， ｍ ０
连接 ， 如何将 其连 接 并保 证 顺 利 通 过放 线 滑 车 是解 决 问题 的关键 ， 此 我们 借 鉴 了以往 牵 引绳 的连 接 在
方式 ， 用适 当长度 的 钢 丝套 和抗 弯 连接 器将 耐 张塔 两端 的导线 耐张 钢锚 连 接 ， 了让 接头 位 置 顺 利通 为 过放 线滑 车 ， 必须 将耐 张线夹 的引流连 接板 切割 掉 ，
何 波
（ 州送 变电工程公 司， 州 贵阳 贵 贵
电力线路换线施工方案范本
电力线路换线施工方案范本1. 引言本文档旨在提供电力线路换线施工方案的范本，以便工程师们能够根据实际情况进行施工方案的编制和实施。
电力线路换线施工是保障电力系统正常运行的重要工作，合理的施工方案能够确保施工过程顺利进行，降低工作风险，保证施工质量。
2. 目标本施工方案的目标如下：•安全顺利地更换电力线路，确保电力系统正常运行。
•最小化施工对周围环境和人员的影响。
•确保施工质量，保证线路运行的稳定性和可靠性。
在进行电力线路换线施工之前，需要进行以下准备工作：3.1 施工方案设计•根据现有线路情况和技术要求，进行新线路的设计，包括线路走向、线路规格等。
•确定施工所需材料和设备清单。
3.2 施工人员培训•对参与施工的人员进行培训和指导，确保其具备必要的安全意识和施工技能。
3.3 施工区域准备•对施工区域进行勘察和评估，确保施工的安全性和可行性。
•清理施工区域，确保施工的顺利进行。
本施工方案推荐以下步骤进行电力线路换线施工：4.1 施工前准备•建立施工现场，设置必要的安全警示标志和设备，确保施工区域的安全性。
•检查施工所需材料和设备的完整性和可使用性。
•配置必要的施工工具和设备。
4.2 施工物料准备•根据设计要求，准备所需电缆、电线等物料。
•对所用物料进行检验和质量控制，确保物料符合要求。
4.3 施工操作•进行电力线路的停电操作，并确保施工区域的电源已经切断。
•拆除旧线路，确保拆除过程安全无误。
•铺设新的电力线路，确保线路走向正确。
•进行线路连接和接地操作，确保连接牢固可靠。
•进行线路试运行和检测，确保线路运行正常。
4.4 施工清理•清理施工现场，保持施工区域的整洁。
•对施工现场进行检查，确保没有任何安全隐患。
•将废弃物料和设备进行分类处理和清理。
5. 施工安全措施为确保施工过程的安全性，需要严格遵守以下安全措施：•确保所有参与施工的人员都具备必要的安全培训和证书。
•确保施工人员正确佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
导线更换方案
一、编制依据1、本工程是对110KV中海油升压站110KV骏德线1561间隔引下线跨条及110kV 1M侧15611刀闸与110kV 2M侧15612刀闸间人字线、引下线，N49塔至出线构架导线，架空线进行更换。
2、本施工方案根据DL50168—92《电力建设安全工作规程》DL—408—91《电业安全工作规程》《电气安全工作规程》《电气线路操作票和工作票制实施细则》及南方电网有限责任公司《安全生产工作规定》。
3、中海油深圳电力有限公司与我公司签定的合同及达成的协议；中海油深圳电力有限公司提供的图纸及现场勘测情况。
二、施工任务1、施工任务：110KV中海油升压站110KV骏德线1561间隔引下线跨条及110kV 1M侧15611刀闸与110kV 2M侧15612刀闸间人字线、引下线，N49塔至出线构架导线，架空线进行更换。
三、停电范围及工作范围：停电范围：本工程共分3次停电。
第1次：停110kV骏德线1561开关间隔（11月9日——11月12日）；N49更换至出线门型架导线更换10人。
15614刀至线路引下线、15614至1561跨条、1561至1561 CT 跨条、架空线至1561 CT引下线更换10人。
第2次：停110kV 1M（11月15日——11月17日）；1M至15611刀闸引下线更换5人。
第3次：停110kV骏德线1561开关间隔及110kV 2M（12月00日——12月00日）。
架空线、人字线更换8人。
工作范围：110KV中海油升压站110KV骏德线1561开关引线跨条两侧构架及110kV 1M侧15611刀闸、110kV 2M侧15612刀闸、110kV 线路侧15614刀闸。
四、工作组织机构及职责根据该工程的特点，我公司安排了强有力的施工机构，施工人员均为业务水平高，技术熟练，经验丰富的人员：工程总负责人：负责协调处理与深圳供电局各部门的问题，审核施工方案，控制工程进度。
施工负责人：组织安排现场施工，控制现场施工质量、进度、安全等问题。
220kV线路停电更换架空地线作业指导书
220kV 线路停电更换架空地线作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
1适用范围
适用于220kV 线至塔耐张段，输电线路停电更换架空地线。
2引用文件
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程
DL/T 741—2001 架空送电线路运行规程
DL/T 5092—1999 110～500kV架空送电线路设计规程
Q/ZDY-1004.03-2002 送电线路现场检修规程
另依据220kV 设计施工图。
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5消缺记录
6验收总结
7指导书执行情况评估
8附录
8.1现场填写记录表
8.2编写说明
编写说明：
******* 年月日竣工，送电部负责检修更换架空地线施工。
工程基本概况：
工程依据：；工程编号：；
工作内容：
施工班组任务分工：
施工方案附图：
建设单位：
设计单位：
施工单位：。
线路导线维修及光缆更换工程施工方案
线路导线维修及光缆更换工程施工方案一、工程概述本工程主要是针对线路导线维修和光缆更换进行施工，并确保线路运行的正常和稳定。
1.前期准备工作（1）确定施工区域：根据实地勘查和线路资料，确定线路导线维修和光缆更换的施工范围。
（2）编制施工计划：根据施工范围和工期要求，编制详细的施工计划，确定施工任务和施工流程。
（3）准备材料和设备：根据施工任务，准备必要的线路导线维修工具和光缆更换设备，确保施工顺利进行。
2.施工过程（1）线路导线维修：a.确认故障点：根据故障报告和现场勘查，确定导线断裂、松脱或短路的位置。
b.停电保护：在维修前，要确保线路停电，以免发生触电事故。
c.导线维修：根据故障类型，使用相应的工具和材料进行维修，包括焊接、固定和绝缘等操作。
d.线路检测：完成导线维修后，进行线路的电气测试，确保维修效果符合要求。
（2）光缆更换：a.光缆准备：将要更换的光缆进行拆除，并准备新的光缆进行安装。
b.光缆布线：根据现场要求，对新光缆进行布线，确保光缆走向清晰，并避免其他线路的干扰。
c.光缆接头：对光缆进行接头处理，包括纤维的清理和机械接头或熔接接头的安装和固定。
d.光缆测试：对更换的光缆进行测试，确保光缆的传输质量稳定和可靠。
3.安全保障（1）施工人员：保证施工人员具有相关的证书和岗位培训，熟悉施工工艺和安全操作规程。
（2）防护措施：在施工现场设置明确的警示标识和隔离栏，确保施工现场的安全，并配备必要的防护用品，如安全帽、防护眼镜等。
（3）安全检查：定期进行安全检查和安全培训，确保施工过程中的安全。
4.工程验收（1）施工记录：施工过程中要做好详细的施工记录，包括工作内容、使用材料和耗材等。
（2）施工质量检查：对施工完成的线路导线维修和光缆更换进行质量检查，确保符合设计要求。
（3）验收报告：编制详细的工程验收报告，包括施工过程和施工结果，提交给相关部门进行验收。
三、施工安排和工期计划根据实际情况和工程的复杂程度，制定合理的施工安排和工期计划，确保施工任务按时完成。
导线更换施工方案
导线更换施工方案1. 引言在电力系统中，导线作为电能传输的重要组成部分，起着连接和传输电流的作用。
然而，由于各种原因，导线在使用过程中可能会出现老化、损坏或者需要升级等情况，此时需要进行导线的更换。
本文将介绍导线更换的施工方案，以确保施工过程安全、高效、顺利进行。
2. 导线更换前的准备工作在进行导线更换之前，需要做一些准备工作，以确保施工的顺利进行。
以下是导线更换前的准备工作：2.1 安全评估在进行导线更换前，必须进行安全评估，评估施工过程中可能存在的安全风险，并采取相应的措施进行防护。
确保施工过程中的工作人员和设备安全。
2.2 施工计划制定详细的施工计划，包括更换导线的时间安排、工作区域的划分、施工人员的分工等，以确保施工过程有序进行。
2.3 材料准备准备好需要更换的导线以及相关的施工材料和工具，确保施工过程中所需材料的充足和工具的有效。
2.4 施工人员培训对施工人员进行必要的培训，提高他们的技能水平和安全意识，确保他们能够熟练地进行导线更换施工。
3. 导线更换的施工步骤导线更换的施工步骤包括以下几个方面：3.1 拆除原有导线首先，需要拆除原有的导线。
使用适当的工具和方法，将原有的导线逐段拆除，并妥善处理已拆除的导线。
3.2 安装新导线在拆除原有导线之后，进行新导线的安装。
根据施工计划和导线更换方案，逐段安装新的导线。
在安装过程中，要注意对导线的保护，避免损坏。
3.3 连接导线安装好新的导线后，需要进行导线的连接。
根据连接方式和导线规格，进行导线的连接和固定，确保连接牢固可靠。
3.4 绝缘处理在导线连接完成后，需要进行绝缘处理。
根据绝缘要求，对导线进行绝缘处理，以确保导线在使用过程中不受潮湿和外界环境的影响。
3.5 进行测试完成导线更换后，需要进行相应的测试，确保新导线的性能符合要求。
可以进行导线的绝缘测试、电阻测试等，以保证导线的质量。
4. 施工注意事项在进行导线更换施工时，需要注意以下事项：•严格执行施工计划，确保施工过程有序进行；•严格遵守安全操作规程，加强施工现场的安全管理；•使用合适的工具和设备，保证施工质量；•注意保护现场环境，妥善处理废弃材料和设备；•保持与其他施工人员和相关部门的沟通，协调施工进度。
10KV线路拆旧作业指导书
10kV阿甘线线路拆除施工作业指导书1、编制依据➢《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2004）➢《10kV架空电力线路施工及验收规范》（GB 50233-2005）➢《电力建设安全健康与环境管理工作规定》➢《国家电网公司电力安全工作规程》（电力线路部分）（试行）2、工程概况2.1施工范围依据《新巴尔虎左旗电力公司2009农网改造升级10KV项目工程图纸》，110kV变电站出口—阿公社10kV阿甘线线路拆除回收。
2.2主要工程量旧线路：电杆396基，拉线60把，总长度为40公里。
2.3线路概况桥线连接点为一处：在阿甘线新建线路144号杆。
旧线路带电线路为阿甘线号—号杆（林场附近）。
3.作业准备及条件3.1作业准备：3.1.1开工前组织施工队所有施工人员进行安全、技术交底，确保施工人员对规程规范、设计图纸、施工措施充分理解，参加交底人员须在交底记录上签字。
未参加交底人员不得参与施工。
3.1.2施工机械及工器具准备齐全，具备使用条件。
3.2作业条件：3.2.1 施工工器具准备完，安全设施准备完，并经检查合格。
3.2.2 现场调查：实地查看杆位现场的地形和地质情况，以及杆位附近有无影响拉线布置和拆杆安全的电力线等障碍物。
4.劳动力计划、主要施工机械及工器具的配置4.1劳动力计划为了合理安排线路拆旧工作，施工人员配备按下表所列人数配置：岗位分工施工队长安全员技术质量员机械操作工器具管理杆上作业地面作业人数配备1-2人1人1人2人1人10人10人 4.2施工机械根据施工现场情况，我们主要配备1台8t汽车吊、1台东方红804胶轮车及运杆车架、2台小解放车、放线机2台。
4.3工具主要工具使用要求大剪刀滑轮①定期润滑保养，保证转动灵活。
②吊钩或吊环变形、轮缘破坏、转轴磨损的严禁使用。
③吊钩式滑轮必须有封口保险销扣。
钢丝绳①插接绳套，插接长度应不小于钢丝绳直径的15倍，且最短不得小于300mm。
修改更换kV及以下线路导线标准作业流程
《电力安全工作规程》2.4
3.2
3.3
3.4
4.2
9
停电操作与
许可工作
②.断开危及线路停电作业，且不能采取相应措施的交叉跨越、平行或接近和同杆（塔）架设线路（包括外单位和用户线路）的开关、刀闸或丝具；
③.断开有可能返回低压电源和其他延伸至施工现场的低压线路电源开关。
（3）、交代工作任务，进行人员分工，明确专责监护人的监护范围和被监护人及其安全责任等。如分组工作时，每个小组应指定工作负责人（监护人），并使用工作任务单。
《电力安全工作规程》2.3
6.2
7
准备材料、
工器具
（1）、材料：准备导线、扎线、铝包带、铁丝、压接管及压接辅材、凡士林油等，要求：规格型号正确、质量合格、数量满足需要。
（2）、工器具：准备下列工器具，要求：质量合格、安全可靠、数量满足需要。
①、停电操作工具：绝缘杆、验电器、高压发生器、接地线、绝缘手套、绝缘靴子、标示牌等。
②、登高工具：脚扣或踩板、安全帽、安全带等。
③、防护用具：个人保安线、防护服、绝缘鞋、手套等。
④、个人五小工具：电工钳、扳手、螺丝刀、小榔头、小绳等。
4
通知用户
停电申请批准后，由生产调度部门或用户管理部门提前7天将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间等记入记录，以备查询。
“十项承诺”
5
填写签发工作票操作票
（1）、工作票的填写与签发：由工作票签发人或工作负责人根据工作性质提前一天（临时停电工作除外）填写“电力线路第一种工作票”，经工作票签发人审批签字、工作负责人审核认可并签字后，一份留存工作票签发人或工作许可人处，另一份应提前交给工作负责人。
220kV桥棉线改造(塔材更换和加固工程施工组织设计方案)
大桥电厂一新棉变220kV线路U标段改造塔材更换及加固专项施工方案批准：年月日审核：年月日编写：年月日四川昆仑电力工程有限公司（大桥电厂一新棉变220kV线路改造工程）施工项目部二O—五年六月一、编制依据1.《110kV-750kV架空输电线路施工及验收规范》GB-5O545-2O10《输电线路铁塔及电力金具坚固用冷镦热浸镀锌螺栓与螺母》DL/T 764.4、《电力建设安全工作规程(架空电力线路部分)》DL 5009.2-94等。
2.施工组织设计、施工技术文件、施工现场条件、施工机械及装备。
二、基本情况塔材更换及增补部分大桥电厂一新棉变220kV线路的U标段改造施工(N97--新棉变).现结合钢绞线更换为0PGW光缆的施工.针对部分的直线铁塔塔材进行更换及增加辅材和加固处理 .如下；1.ZM22D:N224(182号更换辅材；2.ZM23D N218(176)\223(181)号更换及增加相应辅材；3.67DT-102:N200(158)\209(167)\207(165)\208(166)\196(154)\201(159)\205(163)号更换及增加相应辅材；其中对N167\165\166\154\159\163 号的腿部主材进行加固处理；4.67DT-105: N204(162)号更换及增加相应辅。
5.67DT-106: N211(169)\214(172)\215(173)\202(160)\221(179)\197(155) 号更换及增加相应辅材；经过现场堪察.该线路2000年运行至今.相关铁塔塔材至2008年冰灾以来均无变形和腐蚀情况.因此现计划对N167\165\166\154\159\163 号的腿部主材更换为两套方案供.一是按原设计方案进行.直接拆除更换.但同时要考虑到该线路现已在运行多年. 如N165\166号塔两侧跨越有110kV带电线路及其它要求更换主材的塔号线路下方也有跨越10kV带电线路.在对腿部主材更换时.需要对所被跨越的带电线路进行停电.以及减少铁塔的承受荷载和相邻塔的影响.还需要对导地线放松后方可进行主材更换工作. 对原防盗螺栓的拆除方法.新主材与原主材的安装孔是否能一至.安装时有无活动间隙这对腿部主材的拆除更换工作能否顺利进行带来很大的影响；二是在线路被跨越可不停电的情况下进行.通过背靠背在原主材上附加一根相同规格的副主材加固铁塔的方法（见施工过程）.该方法需要征得跟业主和设计的同意 成塔材的更换、增加及加固工作•特制定本方案 二、 施工准备1. 落实材料计划•及时与塔材厂家对需要加固、更换及增补的铁塔塔材各型号、数量核 实•并将所用材料运底至拟选择施工队驻地的栗子坪材料站 •确保运达现场构件尺寸与原铁塔构件吻合及满足施工需要。
kV电缆改造施工方案
XXXXXXXXXXXXXXXXXXX工程X X X X 1 0 k V电缆改造施工方案一、工程概略1.1 工程名称：1.2 工程地址：1.3 工程概略：Xxxxxxxxxxxxxx 工程占压 XXXXXXXXX原有的一条 10kV 直埋电缆线路，而且在施工过程中已将原电缆打断，需取销原有电缆线路，暂时引接电源恢复供电，待 XXXXXXXXXXX施工结束后，从头敷设电缆，拉管穿越铁路、公路及津港运河。
本工程包含立电杆，敷设架空导线，变台安装，拉管， 10kV 电缆敷设，电缆头制安，送配电调试等。
工期： 8 日历天质量标准：合格。
主要工程量1.立混凝土电杆 ( 单杆 ,15m 之内 ) ：6 根2.一般拉线制作安装 ( 截面 70mm2之内 ) 终： 6 根3.进户线架设 ( 单线 , 截面 35mm2之内 )380V：320m4.铜芯电力电缆敷设 (YJV22-3*240mm2)：380m5.拉管： 600m6.户外热缩式电力电缆终端头制安： 4 个7.电力电缆试验： 2 根8.立混凝土电杆 ( 单杆 ,13m 之内 )- 暂时线路： 5 根9.绝缘铝绞线架设 ( 单线 , 截面 150mm2之内 )- 暂时线路：10.立混凝土电杆 ( 单杆 ,11m 之内 ) 变台部分： 2 根11.绝缘铝绞线架设 ( 单线 , 截面 95mm2之内 ) 变台部分：12.杆上变配电设备安装 ( 变压器容量 320kVA：1 台13.成套配电箱安装 ( 悬挂嵌入式 , 半周长 2.5) ：1 台14.控制开关安装 (DW全能式自动空气开关 ) ：1 个二、施工准备2.1 人员组织机构为了实现文明施工、安全生产，我项目部决定在本工程由项目经理负责，选派一流的施工队伍和精壮人员，对工程施工的全过程进行有效的计划、组织、协调解控制，并在保证工期、安全和质量的前提下，有效地控制成本，以高效的管理保证工程顺利实行质量优异。
35kV线路拉线更换施工四措
35kV线路拉线更换工程施工四措目录一、施工方案与技术措施二、质量保证措施三、施工总进度计划及保证措施四、施工安全文明措施计划五、施工环保措施计划；六、现场组织管理机构七、与发包人、监理及设计单位的配合……一、施工方案与技术措施现场组织管理机构I编制说明一、编制根据1、《******设计图纸》；2、本工程路径和现场调查资料。
二、施工依据和标准1、GBJ233-90《35-110KV架空电力线路施工及验收规范》。
2、DL5009.2-94《电力建设安全工作规程》（架空电力线路部分）。
3、《66KV及以下架空送电线路设计规范》（GB50061-97）4、《交流电气装置的过电压保护和绝缘配合》（DL/T602-1997）。
5、《交流电气装置的接地》（DL/T621-1997）6、参照与本工程有关的国家现行施工验收规范和标准。
II施工方案与技术措施1．本工程所用施工材料均由甲方供应，由公司组织人员、车辆仓库领出并运至工地集散点，集散点至塔位的运输采用板车和人力运输。
材料供应数量和日期，应满足工期要求。
2．进入施工现场，工作负责人宣读工作票，交待工作任务，安全注意事项，施工措施、班组成员补充安全措施，做好人员分工，设好安全标示牌。
3.检查杆根及四方拉线是否牢固可靠。
4.杆上作业人员携带滑轮及白棕绳登杆后，在适当位置挂好滑轮。
5.吊上临时拉线，杆上作业人员用U形环将其固定在需要更换的拉线上。
6.地面作业人员将链条葫芦（或双钩紧线器）挂在与待换拉线相连接的拉棒环上。
7.将临时拉线下端回头用钢线卡紧固后，挂上链条葫芦（或双钩紧线器），收紧临时拉线，把下端回头用钢线卡重新紧固。
8.地面作业人员用链条葫芦（或双钩紧线器）收紧需要更换的拉线，拆开下把，然后由杆上作业人员拆开上把，吊下需要更换的拉线。
9.地面作业人员将做好的新拉线上把吊给杆上作业人员。
10.杆上作业人员挂好上把，地面作业人员用链条葫芦（或双钩紧线器）收紧新拉线，校杆后制作下把，绑扎拉线回头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罗平县供电有限责任公司
110腊阿线路#107109杆塔导线更换、修复工程
施工方案
批准：
审核：
编制：
编制日期：年月日
修编日期：年月日
输变电管理部
110腊阿线路#107109杆塔导线更换、修复工程施工方案
1 、工程概况
1.1 110腊阿线路现状及整改方案
110腊阿线起点为腊庄电厂，终点为110阿岗变。
线路全长27.374，导线为185/25,地线为50，全线共使用115基杆塔，铁塔74基，水泥杆41基。
110腊阿线架设目的是由腊庄电厂供电到曲靖,不知原因一直停运。
2004年,由#107108杆之间T接进入110阿岗变电站,投入运行至今。
原线路自#107杆之后保留三基杆塔,其余全部拆除。
110腊阿线#108109杆之间A相导线及T接线受损严重,需更换。
#1070(原线路#108杆,未编入现110腊阿线杆塔内,故用#0表示)杆之间B相导线受损约10%,需用预绞丝修复。
#108109杆之间导对地9.5米，#1070杆之间导对地15米。
现状图
1.2 工程施工范围：
110腊阿线#108109杆A相导线、T接线更换,修复#1070杆B相导线。
1.3 计划工期
2011年 3月 29日进行前期准备工作。
2011年 3月 30日进行导线修复及更换工作。
（详见后附工程施工进度计划）。
2、组织措施
2.1 成立工程施工组织机构（详见下表）。
2.2 车辆安排
云D71206 驾驶员：；
云7979 驾驶员：。
2.3 工程项目施工组职责及管理要求
1)工作负责人对该项工程全面负责，负责停送电联系等。
2)安全负责人负责该项工程现场的安全监督管理。
3)技术负责人负责本次工程的技术监督。
4)工具组织及工具管理员负责工器具管理，并须确保工器具的使用安全。
5)物资回收管理员负责物资的回收并送交指定单位。
2.4施工使用工器具清单
3、前期准备工作
3.1 2011年3月29日对110腊阿线#106110杆塔、 #0杆进行巡视，主要检杆根、杆基及拉线是否完好。
3.2 2011年3月29日更换#108、#109导拉线,共8根。
4、施工技术措施
4.1杆（塔）上作业必须按照有关规程要求系安全带、戴安全帽；上杆（塔）前必须检查塔身有无缺陷，拉线是否完好，并确认杆（塔）基螺栓坚实牢固，否则应采取可靠的加固措施；登杆（塔）安全器具应在试验合格保证期内。
雨、雪天进行登杆（塔），必须采取防滑措施。
4.2安全带应系在杆（塔）及牢固的构件上，扣好扣环，并确认不会从杆（塔）顶、横担端头脱落；转移作业位置时，不应失去安全器具的保护。
4.3杆（塔）上工作人员应防止掉落物体，上下传递物品应使用绳索，禁止抛掷；杆（塔）下不准无关人员逗留；登杆（塔）作业必须设专人监护，杆（塔）下人员要监督杆上人员的作业情况，要起监护作用。
4.4在接近带电线路或与带电线路发生交叉、跨越的新建线路上工作时，应按规程要求办理工作票、履行工作票许可手续并施行相应安全措施。
4.5使用的工器具必须合格，使用前必须有专人检查，无问题方可使用。
4.6 在110腊阿线#109杆横担A相小号侧安装一组临时拉线。
导线更换工作结束后拆除。
4.7 严禁采用突然开断放线法，采用绞磨缓慢放线的方式。
5、施工安全措施
5.1放线过程中,监视杆身、杆基、横担的变化,若有异常情况立即停止放线。
5.2所有停（送）电工作由工作负责人与调度联系、确定。
当工作负责人接到线路已停电可以开始工作指令后，现场人员必须在明确得到工作负责人发布开工命令后方可开始施工。
5.3 工作负责人必须组织所有工作班人员认真开好班前会，认真合理安排布置当日工作任务、人员分工、危险点分析及有关安全注意事项交待。
当日工作结束，认真组织对当日的工作情况进行小结，对有关问题提出改进要求；
5.4 工作前，工作负责人在履行工作许可手续前，检查安全措施是否符合《安规》的要求和现场安全措施是否落实到位；
5.5 工作前，工作负责人在履行工作许可手续后，必须会同工作班人员到现场进行交待安全技术措施交底，指明工作地点范围、危险点和详细交待相关安全注意事项，在工作班人员清楚明白后，方可开始工作；
5.6各级人员认真执行《安规》和现场安全措施要求，互相关心施工安全，不断提高安全意识和自我防范能力，做到“三不伤害”；
5.7 各级人员必须正确使用各种安全用具及工具、器具，按《安规》要求。
移动、搬运重物必须采取相关措施；
5.8 高空作业危险性较大，高空作业必须正确佩戴和使用安全带和防护绳，工作前所有位置人员都应检查安全接地是否接好；
5.9 施工中涉及老百姓利益的，或发生冲突时，都要冷静对待，由单位领导出面进行协商或通过当地政府进行解决，且不可冒然行事或大打出手，待妥善处理后再施工；
5.10 开工前，现场列队负责人向作业人员讲明现场安全措施布置情况及其它技术要求和施工注意事项等；
5.11 严格停电、验电、挂地线程序，停送电工作要专人负责，操作时要使用合格的安全工器具；
5.12 现场施工人员必须戴安全帽，安全帽必须系带，无安全帽保护的一律不准进入施工现场；其中对于外雇人员：
1).进入现场的技工，在进入工地前，进入施工现场后由现场安全员及负责人进行现场安全培训及教育，经现场负责人、安全员审定后，方可参加施工，施工中严格执行安全的有关规定；
2).进入施工现场的力工，在进入工地前必须经过安全培训，进入工地时，应由现场负责人进行现场安全教育培训，讲清任务及要求和注意事项；
3）.雇用人员及聘用人员的现场管理，严禁任何情况下随意及进行违章作业。
4）.雇用人员的年龄一般不易超过50周岁，最小不得小于18周岁且身体状况良好，有妨碍工作的病症不得雇用；
5）.雇用人员要听众现场负责人的指挥和调动，要严格按《电业安全工作规程》要求进行施工；
5.13、登杆（塔）作业时，登杆（塔）人员要使用安全带，并不得失去安全带保护，严禁将安全带绑在导线上，登杆（塔）前要先检查各种工具，如：安全带、手绳等，还要检查杆（塔）基螺栓坚实牢固，没有安全感的，一律不得登塔，必须采取可靠的安全措施后再登杆（塔）；
5.14、工作完毕后，待工作班人员全部撒离工作现场后，工作负责人方可办理工作终结。
6、施工流程及人员分工
6.1 调度通知已停电,可以开始工作后,刘木生开始登110腊阿线#108杆,杨路宽监护。
所有安全措施做完后,安装滑轮。
同时,在#109杆横担A相小号侧安装一组临时拉线。
6.2 解除110腊阿线#108109杆之间T接线连接点。
人员5人,2人扶梯子,两人拉绳子固定,1人操作。
6.3 在110腊阿线#108杆处安装绞磨,连接钢绳与A相导线,连接稳固且#109杆处临时拉线安装好后开始放线。
导线落地无张力后109杆上毛贵平解除旧导线,并用吊绳吊起新导线连接于绝缘子上。
然后连接钢绳与导线,之后紧线。
连接#109杆上A相跳弧线，A相导线更换结束。
6.4 毛贵平登#0杆,在#0杆上安装一个转向滑轮于A相导线处。
连接钢绳与A相导线，连接稳固后开始放#1070杆A相导线。
待#1070杆A相导线接触到#108109杆导线时停止放线，然后利用人字梯更换T接线。
T接线更换后紧起#1070杆A相导线，A相T接线更换结束。
6.5 毛贵平（#0杆上）把滑轮移动到B相导线处，连接钢绳与B相导线。
连接稳固后开始放#1070杆B相导线，待下落到#108109导线上后，停止防线。
利用人字
梯登高用预绞丝修复导线，导线修复完毕后，紧起#1070杆B相导线。
6.6 拆除杆上工器具、所有安全措施及临时拉线，工作负责人与调度联系供电，工作结束。
7、作业危险点预测及控制
7.1 使用梯子时，要有人扶持且用绳索固定。
7.2 防线、紧线工作，设专人统一指挥、统一信号，检查紧线工具及设备是否良好。
7.3 工作人员不得跨在导线上或站在导线内角侧，防止意外跑线时抽伤。
7.4 在杆上工作，必须使用安全带和戴安全帽。
安全带应系在电杆及牢固的构件上，防止安全带从杆顶脱出或被锋利物伤害。
7.5 现场人员应戴安全帽。
杆上人员应防止掉东西，紧防线的过程中导线下面不能站人。
