电动汽车充电桩特点、组成及技术指标
新能源汽车充电桩维护保养手册
新能源汽车充电桩维护保养手册第一章新能源汽车充电桩概述 (3)1.1 充电桩类型及特点 (3)1.1.1 充电桩类型 (3)1.1.2 充电桩特点 (3)1.2 充电桩主要组成部分 (4)第二章充电桩维护保养基本要求 (4)2.1 维护保养周期 (4)2.2 维护保养人员要求 (4)2.3 维护保养工具与设备 (5)第三章充电桩日常检查与维护 (5)3.1 外观检查 (5)3.1.1 检查充电桩整体外观，保证无明显的损伤、变形或锈蚀。
(5)3.1.2 检查充电桩壳体，保证壳体完好，无破损、裂纹或变形。
(5)3.1.3 检查充电桩接口，保证接口完好，无破损、裂纹或变形，接口附近的密封圈应完好无损。
(5)3.1.4 检查充电桩显示屏，保证显示屏清晰，无破裂或损坏。
(5)3.1.5 检查充电桩指示灯，保证指示灯工作正常，无损坏或闪烁。
(5)3.1.6 检查充电桩接地线，保证接地线连接可靠，无破损或断裂。
(5)3.2 功能性检查 (5)3.2.1 检查充电桩启动与停止功能，保证充电桩能正常启动和停止。
(5)3.2.2 检查充电桩充电功能，保证充电桩能为新能源汽车正常充电。
(5)3.2.3 检查充电桩通信功能，保证充电桩与后台管理系统通信正常。
(5)3.2.4 检查充电桩计量功能，保证充电桩计量准确，无误差。
(5)3.2.5 检查充电桩保护功能，保证充电桩在异常情况下能自动断电保护。
(5)3.2.6 检查充电桩急停按钮，保证急停按钮功能正常。
(5)3.3 故障排除 (5)3.3.1 充电桩无法启动 (5)3.3.2 充电桩无法充电 (6)3.3.3 充电桩显示异常 (6)3.3.4 充电桩无法通信 (6)3.3.5 充电桩计量误差 (6)3.3.6 充电桩急停按钮故障 (6)第四章充电桩电气系统维护保养 (6)4.1 电气部件检查 (6)4.2 电气线路检查 (6)4.3 故障处理 (7)第五章充电桩充电模块维护保养 (7)5.1 充电模块检查 (7)5.1.1 目的 (7)5.1.2 检查内容 (7)5.1.3 检查周期 (8)5.2 充电模块清洁 (8)5.2.1 目的 (8)5.2.2 清洁方法 (8)5.2.3 清洁周期 (8)5.3 充电模块更换 (8)5.3.1 更换条件 (8)5.3.2 更换流程 (8)第六章充电桩通信系统维护保养 (8)6.1 通信设备检查 (8)6.1.1 检查内容 (9)6.1.2 检查方法 (9)6.2 通信线路检查 (9)6.2.1 检查内容 (9)6.2.2 检查方法 (9)6.3 故障处理 (9)6.3.1 通信设备故障处理 (9)6.3.2 通信线路故障处理 (9)第七章充电桩安全防护系统维护保养 (10)7.1 安全防护设备检查 (10)7.1.1 检查内容 (10)7.1.2 检查方法 (10)7.2 安全防护系统调试 (10)7.2.1 调试内容 (10)7.2.2 调试方法 (11)7.3 故障处理 (11)7.3.1 故障分类 (11)7.3.2 故障处理方法 (11)第八章充电桩环境适应性维护保养 (11)8.1 环境适应性检查 (11)8.1.1 检查目的 (11)8.1.2 检查内容 (11)8.1.3 检查方法 (12)8.2 环境适应性调试 (12)8.2.1 调试目的 (12)8.2.2 调试内容 (12)8.2.3 调试方法 (12)8.3 故障处理 (12)8.3.1 温度过高故障 (12)8.3.2 湿度过高故障 (13)8.3.3 接地故障 (13)第九章充电桩应急预案与故障处理 (13)9.1 应急预案制定 (13)9.2 故障分类与处理方法 (13)9.3 故障处理案例分析 (14)第十章充电桩维护保养记录与评价 (14)10.1 维护保养记录填写 (14)10.1.1 记录填写要求 (14)10.1.2 记录填写示例 (15)10.2 维护保养效果评价 (15)10.2.1 评价方法 (15)10.2.2 评价标准 (15)10.3 维护保养改进措施 (16)第一章新能源汽车充电桩概述新能源汽车作为未来交通出行的重要发展方向，其充电设施——充电桩的维护保养显得尤为重要。
充电桩的分类及其特点介绍的方式
充电桩的分类及其特点介绍的方式近年来，随着电动汽车的普及和市场需求的增加，充电桩成为了一个热门话题。
充电桩的分类和特点对于用户选择适合自己的充电方式至关重要。
本文将介绍充电桩的分类及其特点，帮助读者更好地了解不同类型的充电桩并做出明智的选择。
一、直流快充桩直流快充桩，顾名思义，能够以较高的功率为电动汽车充电，充电速度较快。
它的充电功率通常在50kW以上，有些型号甚至可以达到150kW。
直流快充桩适用于长途旅行或者急需充电的情况，充电时间相较其他类型的充电桩更短，可以快速满足用户的需求。
同时，直流快充桩的充电效率也更高，能够更好地保护电池寿命。
二、交流快充桩交流快充桩是指能够以较高功率为电动汽车充电的充电桩。
它的充电功率通常在7kW到22kW之间，比起直流快充桩来说充电速度稍慢。
由于交流快充桩属于较新的充电技术，其在市场上的普及程度相对较低。
然而，值得一提的是，交流快充桩在日常使用中相对便利，可更好地适应家庭充电需求。
而且，交流快充桩的安装成本相对较低，适合个人用户进行低成本构筑私人充电站。
三、交流慢充桩交流慢充桩是指用于日常家庭和商业充电的充电桩。
它的充电功率通常在3kW到6kW之间，充电速度较慢。
然而，交流慢充桩普及度较高，许多停车场、商业区以及住宅小区都配置了交流慢充桩设施。
由于充电速度较慢，交流慢充桩主要适用于停车时间较长的场合，例如家庭住宅和长时间停车的商业区。
四、无线充电桩无线充电桩是一种不需要通过充电线缆进行充电的创新技术。
它通过电磁感应原理将电能传输给电动汽车，充电过程更加便捷无需插拔线缆。
由于无线充电桩的技术相对尚不成熟，充电效率相较有线充电桩略低。
目前，无线充电桩主要以街头停车位和停车库为主要安装场所，用户停车时无需特意寻找充电设备，只需将电动汽车停在相应的充电区域，充电过程即可自动开始。
五、太阳能充电桩太阳能充电桩是一种可利用太阳能进行充电的充电设备。
它通过太阳能电池板将太阳能转化为电能，供电给电动汽车进行充电。
各类充电桩的性能指标比较与评估
各类充电桩的性能指标比较与评估充电桩是电动汽车充电的主要设备，它们的性能指标是用户选择和购买的关键因素之一。
不同类型的充电桩根据其特点和用途，会有不同的性能指标。
本文将比较和评估各类充电桩的性能指标，帮助用户了解不同类型的充电桩，为购买做出明智的选择。
1. 直流充电桩（DC充电桩）直流充电桩是一种快速充电设备，适用于路边停车场、服务站等需要快速充电的场所。
它的主要性能指标包括：- 充电功率：DC充电桩的充电功率一般较高，通常在50千瓦（kW）以上。
充电功率越高，充电速度越快。
- 充电电压：DC充电桩的充电电压一般较高，通常为200伏特（V）以上。
充电电压越高，充电效率越高。
- 充电接口：DC充电桩通常采用特殊的充电接口，如CHAdeMO、CCS、Tesla Supercharger等。
用户在购买时需注意所购车辆的充电接口类型与充电桩是否匹配。
2. 交流充电桩（AC充电桩）交流充电桩是一种普通充电设备，适用于家庭、办公楼、停车场等需要普通充电的场所。
它的主要性能指标包括：- 充电功率：AC充电桩的充电功率相对较低，通常在7千瓦（kW）至22千瓦（kW）之间。
较高功率可缩短充电时间。
- 充电电流：AC充电桩的充电电流通常为16安培（A）或32安培（A），较大的充电电流可增加充电速度。
- 充电接口：AC充电桩通常采用标准的IEC 62196 Type 2接口，兼容大部分电动汽车。
3. 可变直流充电桩（V2G充电桩）可变直流充电桩是一种具备双向能量传输功能的特殊充电桩，能够将电动汽车的电能输送到电网，或从电网获取电能充电。
它的主要性能指标包括：- 转换效率：V2G充电桩的能量转换效率一般较高，能在电能输入和输出过程中最大限度地减少能量损失。
- 功率输出：V2G充电桩的功率输出能力通常在50千瓦（kW）至150千瓦（kW）之间，用户可根据实际需求选择合适的功率输出。
- 通信协议：V2G充电桩需要和电网进行双向通信，因此通信协议的兼容性也是一项重要的性能指标。
电动汽车充电桩的工作原理与技术特点
电动汽车充电桩的工作原理与技术特点随着环保意识的增强和对能源消耗的关注，电动汽车作为一种环保、高效的交通工具逐渐受到人们的青睐。
而为了满足电动汽车的充电需求，电动汽车充电桩成为了必不可少的设备。
本文将介绍电动汽车充电桩的工作原理与技术特点。
一、工作原理电动汽车充电桩的工作原理主要包括供电和充电两个环节。
首先，充电桩需要连接到电网供电，以提供充电所需的电能。
其次，在连接电动汽车的过程中，通过交流或直流电转换为电动汽车所需的电能，完成充电任务。
1. 供电环节：充电桩通过电缆连接到电网，接收来自电网的交流电输入。
为了确保供电的安全和稳定，通常需要进行一系列的检测和保护措施，如过流、过压、过温等。
2. 充电环节：当电动汽车连接到充电桩时，充电桩与电动汽车之间建立起互联互通的通信连接。
通过交流或直流电转换，将电能传输到电动汽车的电池中，实现充电功能。
具体的充电方式根据所使用的充电桩类型而定，主要包括交流充电和直流充电两种。
二、技术特点1. 交流充电技术交流充电技术是较为普遍和常用的电动汽车充电技术。
其特点是充电设备成本相对较低、部署灵活性高。
交流充电桩的工作电压通常为220V或380V，适用于家庭、商业区和停车场等场所。
此外，交流充电桩的功率较低，通常在3kW至22kW之间，充电速度相对较慢，需要较长时间完成充电任务。
2. 直流充电技术直流充电技术在近年来得到了较大的发展，主要应用于快速充电场景，如高速公路服务区、城市快充站等。
与交流充电不同，直流充电桩工作电压通常为200V至1000V，功率可达数十kW至数百kW，充电速度较快，能够在短时间内为电动汽车充电。
然而，直流充电桩的建设和维护成本较高，需要配备更为复杂的电控系统和高压设备。
3. 智能化技术随着物联网和人工智能技术的发展，电动汽车充电桩也趋向于智能化。
智能充电桩能够通过与电动汽车的通信，实现实时数据传输和远程控制。
用户可以通过手机应用程序或互联网平台获取充电桩的使用情况、充电速度和使用费用等信息。
充电桩的技术参数
充电桩的技术参数摘要：I.充电桩技术参数概述- 充电桩的定义和作用- 充电桩技术参数的重要性II.充电桩的主要技术参数- 充电桩的类型和功率- 充电桩的电压和电流- 充电桩的频率和功率因数- 充电桩的输出参数- 充电桩的充电速度和效率III.充电桩技术参数的影响因素- 充电桩的品牌和制造商- 充电桩的使用场景和环境- 充电桩的安装和维护IV.选择合适的充电桩技术参数- 根据需求选择合适的充电桩类型- 考虑充电桩的性能和效率- 确保充电桩的安全和稳定性正文：充电桩是电动汽车充电的重要设备，其技术参数对于充电效率、充电速度和安全性能等方面具有重要影响。
本文将详细介绍充电桩的技术参数，以帮助读者更好地了解充电桩的选择和使用。
一、充电桩技术参数概述充电桩是用于为电动汽车提供电能的设备，其技术参数包括充电桩的类型、功率、电压、电流、频率、功率因数和输出参数等。
这些参数对于充电桩的性能、效率和安全性等方面具有直接影响。
因此，在选择和使用充电桩时，需要充分考虑其技术参数。
二、充电桩的主要技术参数1.充电桩的类型和功率：充电桩的类型包括交流充电桩和直流充电桩，功率则有3kW、7kW、22kW 等不同规格。
不同类型的充电桩适用于不同类型的电动汽车，因此在选择充电桩时需要根据电动汽车的类型和需求进行选择。
2.充电桩的电压和电流：充电桩的电压通常为220V 或380V，电流则有10A、20A、50A 等不同规格。
电压和电流是充电桩性能的重要指标，直接影响充电速度和充电效率。
3.充电桩的频率和功率因数：充电桩的频率一般为50Hz 或60Hz，功率因数则表示电能的有效利用率。
这两个参数与当地的电力系统兼容性有关，需要根据实际情况进行选择。
4.充电桩的输出参数：充电桩的输出参数包括输出电流、输出电压和输出功率等，这些参数直接影响电动汽车的充电速度和充电效率。
5.充电桩的充电速度和效率：充电桩的充电速度和效率是衡量充电桩性能的重要指标，受到电压、电流、频率和功率因数等因素的影响。
电动汽车充电桩特点、组成及技术指标

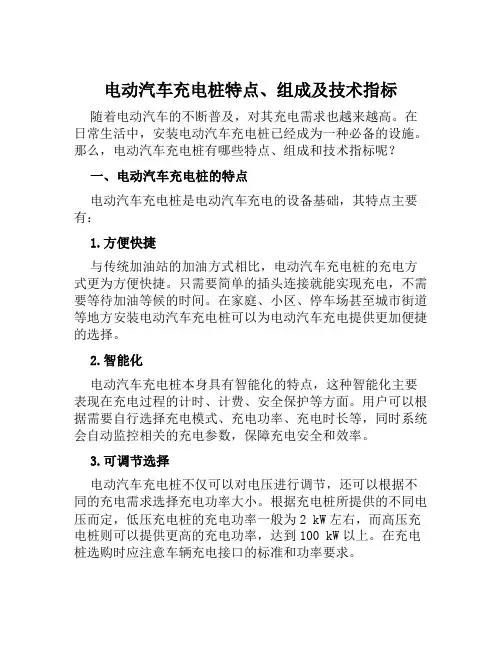

电动汽车充电桩特点、组成及技术指标随着电动汽车的不断普及，对其充电需求也越来越高。
在日常生活中，安装电动汽车充电桩已经成为一种必备的设施。
那么，电动汽车充电桩有哪些特点、组成和技术指标呢？一、电动汽车充电桩的特点电动汽车充电桩是电动汽车充电的设备基础，其特点主要有：1.方便快捷与传统加油站的加油方式相比，电动汽车充电桩的充电方式更为方便快捷。
只需要简单的插头连接就能实现充电，不需要等待加油等候的时间。
在家庭、小区、停车场甚至城市街道等地方安装电动汽车充电桩可以为电动汽车充电提供更加便捷的选择。
2.智能化电动汽车充电桩本身具有智能化的特点，这种智能化主要表现在充电过程的计时、计费、安全保护等方面。
用户可以根据需要自行选择充电模式、充电功率、充电时长等，同时系统会自动监控相关的充电参数，保障充电安全和效率。
3.可调节选择电动汽车充电桩不仅可以对电压进行调节，还可以根据不同的充电需求选择充电功率大小。
根据充电桩所提供的不同电压而定，低压充电桩的充电功率一般为2 kW左右，而高压充电桩则可以提供更高的充电功率，达到100 kW以上。
在充电桩选购时应注意车辆充电接口的标准和功率要求。
二、电动汽车充电桩的组成构成电动汽车充电桩的主要部分包括：充电模块、充电控制器、数据传输模块、检测保护模块以及外壳等部分。
1.充电模块充电模块是电动汽车充电桩的核心组成部分，它完成了直流或交流电的转换。
充电桩根据接口的不同需求，充电模块的形式也会有所不同。
一般主要有交流、直流和交直流复合等充电模块。
2.充电控制器充电控制器是对充电桩进行管理和控制的核心部件，它对电动汽车的充电过程进行调节和控制，并支持远程控制和监控。
3.数据传输模块数据传输模块主要是为了支持与充电站之间的数据传输，可选传输协议有CAN、ModBus等。
4.检测保护模块检测保护模块用于检测和保护充电设备，包括电桩的电流、电压、温度、绝缘电阻等检测指标，并对数据进行保护控制。
新能源充电桩参数
新能源充电桩参数新能源充电桩是指用于给电动汽车、插电式混合动力汽车等新能源汽车进行充电的设备。
作为新能源汽车的重要基础设施，充电桩的参数设置对于提高充电效率、保证充电安全以及满足用户需求起着至关重要的作用。
本文将从充电功率、充电接口、充电模式和充电时间等四个方面，详细介绍新能源充电桩的参数。
一、充电功率充电功率是指充电桩所能提供的电能转化为电动汽车电能的速率。
一般来说，充电功率越大，充电速度越快。
目前，市场上常见的充电桩功率有慢充桩（2-8kW）、快充桩（20-60kW）和超级快充桩（100-350kW）等。
慢充桩适用于停车时长较长的场所，如住宅小区；快充桩适用于停车时长较短，但需要快速充电的场所，如商业区；超级快充桩适用于高速公路服务区等需要快速充电且充电需求较大的场所。
二、充电接口充电接口是指充电桩和电动汽车之间进行电能传输的连接口。
根据国际标准，目前充电接口主要分为国标“GB/T”和国际标准“IEC”两种类型。
其中，国标接口适用于中国大陆地区，而国际标准接口适用于欧美等国家和地区。
充电接口的标准化有助于推动充电设施的互联互通，提高用户的充电便利性。
三、充电模式充电模式是指充电桩提供的充电方式。
主要包括交流充电和直流充电两种模式。
交流充电适用于低功率充电，一般用于家庭充电桩或者停车场等场所；而直流充电适用于高功率充电，能够快速满足用户的充电需求。
充电模式的选择需根据车辆类型、充电需求和充电设施的实际情况进行合理选择。
四、充电时间充电时间是指电动汽车从电池电量低到充满所需要的时间。
充电时间受到充电功率的影响，功率越大，充电时间越短。
例如，使用快充桩进行充电，一般可以在30分钟到1小时内将电池充满。
而使用慢充桩进行充电，则需要更长的时间。
充电时间的长短直接关系到用户的充电效率和充电体验。
总结：新能源充电桩的参数设置对于提高充电效率和保证充电安全至关重要。
充电功率、充电接口、充电模式和充电时间是影响充电桩性能的关键参数。
电动汽车充电系统技术规范第部分充电站及充电桩设计规范
电动汽车充电系统技术规范第部分充电站及充电桩设计规范引言电动汽车的快速发展，加速了充电基础设施建设的需求，使得充电站及充电桩成为电动汽车发展的重要组成部分。
为了确保电动汽车充电系统的安全性、可靠性和互操作性，制定本规范，用于指导充电站及充电桩的设计。
1.术语定义1.1充电站：为电动汽车提供充电服务的建筑设施，包括充电设备、充电桩、电力接入设备、充电监控系统等。
1.2充电桩：充电站内供电动汽车充电使用的设备，包括电源开关、充电机、电流传感器、计费系统等。
1.3充电标准：用于规定电动汽车充电设备的技术规范，包括充电接口标准、充电模式、充电功率等。
1.4充电模式：电动汽车充电的方式，包括交流充电模式、直流充电模式等。
2.充电站设计规范2.1充电站的选址应考虑电源供应情况、交通便利程度、停车需求及潜在用户规模等因素。
充电站应离主要道路近，便于用户停车和充电。
2.2充电站应具备良好的电力供应设施，包括变电站、配电设备、电缆等，保证充电设备的正常运行。
2.3充电站内充电桩的布局应合理，充电桩与充电室间距适宜，便于用户使用和维护。
充电桩的标示应清晰可见，方便用户找到充电接口。
2.4充电站应设有充电桩的数量预留空间，便于后期增加充电桩，以满足用户增长的需求。
3.1充电桩的外观设计应美观大方，符合人体工程学原理，方便用户操作和交流。
3.2充电桩应具备电力接入保护装置，确保充电过程中电力供应的稳定性和安全性。
3.3充电桩应具备电流传感器，能够准确测量充电电流，进行计费和监控。
3.4充电桩应配备充电模式选择设备，支持交流充电和直流充电两种充电模式。
3.5充电桩应具备充电接口符合充电标准的要求，能够与不同品牌、型号的电动汽车充电接口适配。
3.6充电桩应具备计费系统，能够对充电服务进行计费和结算，并提供计费明细给用户。
4.充电站及充电桩设计的安全性要求4.1充电站及充电桩应具备防雷击保护装置，确保充电设备和用户的安全。
4.2充电设备应具备过流、过压、过温、短路等保护功能，以确保充电过程中设备的安全性。
充电桩产品知识介绍
充电桩产品知识介绍充电桩是一种用电能转化为电动汽车充电能量的设备，也被称为电动汽车充电设备或电动汽车充电桩。
随着电动汽车的普及，充电桩已成为重要的基础设施之一、下面将介绍充电桩的产品知识。
一、充电桩的基本构成及工作原理：充电桩主要由充电枪、连接线、充电桩主机、充电管理系统等组成。
充电桩通过电源将交流电转化为直流电，然后通过充电枪向电动汽车充电。
在充电桩充电的过程中，需要注意以下几个关键环节：1.安全性：充电桩需要具备过压、过流、短路保护等功能，确保充电过程中不会对人和车辆造成安全隐患。
2.充电效率：充电桩需要高效地将交流电转化为直流电，并将电能传输给电动汽车，以提高充电速度和效率。
3.充电桩的通信功能：充电桩需要与车辆进行通信，监测和控制充电过程，实现用户的充电需求和支付功能。
二、充电桩的类型：1.慢速充电桩：慢速充电桩通常用于私人住宅和停车场等场所，是最基本的充电设备。
它的输出功率较低，充电速度较慢，一般适用于温和的日常用车充电需求。
2.快速充电桩：快速充电桩的输出功率较高，在较短时间内为电动汽车充电。
快速充电桩适用于需要快速充电的场所，如加油站、商业中心等。
3.超级充电桩：超级充电桩是最高级别的充电设备，可以为电动汽车提供极高功率的直流电，将充电时间缩短到几分钟。
超级充电桩适用于长途旅行和高速公路等场所。
三、充电桩的标准和接口：为了保证不同品牌和型号的电动汽车能够兼容不同类型的充电桩，充电桩行业制定了一些标准和接口规范。
目前，最常用的充电桩标准包括国际上的CHAdeMO标准和欧洲的CCS标准，以及中国的GB/T标准。
这些标准规定了充电桩和电动汽车之间的通信和电源接口，确保充电设备的互操作性。
四、充电桩的发展趋势：充电桩作为电动汽车的重要配套设施，随着电动汽车的普及，充电桩市场将迎来更广阔的发展空间。
1.提高充电速度和效率：随着技术的发展，充电桩将更加高效地将电能传输给电动汽车，提高充电速度和效率，缓解用户的焦虑情绪。
电动汽车充电桩的设计与实现毕业设计
电动汽车充电桩的设计与实现毕业设计电动汽车充电桩的设计与实现随着电动汽车的普及和市场需求的增长，充电桩成为了电动汽车用户不可或缺的配套设备之一。
本文将就电动汽车充电桩的设计与实现进行探讨，介绍现有充电桩的类型及其特点，并提出一种新型充电桩的设计方案。
一、充电桩类型及特点目前，常见的电动汽车充电桩分为交流充电桩和直流充电桩两种类型。
1. 交流充电桩交流充电桩是将交流电能转化为直流电能供电给电动汽车的充电设备。
其主要特点如下：（1）兼容性强：交流充电桩适用于大部分电动汽车，可满足市场需求的大多数场景。
（2）成本较低：交流充电桩生产成本相对较低，安装和维护费用相对较少。
（3）充电速度较慢：由于交流充电桩的功率通常较低，充电速度相对较慢，适合用于停车场、小区等长时间停靠场所。
2. 直流充电桩直流充电桩将交流电能通过整流器转换为直流电能供电给电动汽车。
其主要特点如下：（1）充电速度快：直流充电桩的功率较高，可大幅度缩短充电时间，适合长途旅行或无停车时长的情况。
（2）兼容性较差：直流充电桩适用于特定车型，兼容性相对较差，须根据车辆需求进行选择。
（3）成本较高：直流充电桩的生产成本较高，且安装和维护费用较高。
二、新型充电桩设计方案综合以上两种充电桩的特点及市场需求，我们提出一种新型充电桩设计方案，旨在兼顾兼容性、充电速度和成本等因素。
该新型充电桩采用模块化设计，可根据用户需求进行扩展和定制。
具体特点如下：1. 支持多种充电方式该充电桩可同时支持交流充电和直流充电两种方式，通过智能控制系统实现智能识别和切换。
用户无需担心车辆兼容性问题，可根据需求选择合适的充电方式。
2. 可定制化服务充电桩模块化设计，可根据用户需要进行灵活扩展和定制。
用户可以根据充电需求进行功率模块、连接接口等的选择，实现个性化定制服务。
3. 高效充电技术该充电桩采用先进的充电技术，通过功率调整和互联网控制实现快速、高效的充电体验。
同时，采用智能电能计量系统，便于用户实时监控充电状态和电费消费情况。
电动汽车充电系统中的充电桩技术原理解析
电动汽车充电系统中的充电桩技术原理解析随着环保意识的增强和新能源汽车市场的迅速发展，电动汽车充电系统成为了当下研究的热点。
其中，充电桩技术作为充电系统的核心组成部分，起到了连接电动汽车与电力网络之间的桥梁作用。
本文将对电动汽车充电系统中的充电桩技术原理进行详细解析，以便更好地了解其工作原理和技术特点。
一、直流快充桩原理1. 整体介绍直流快充桩，又称为直流快充站，是为电动汽车提供高功率直流充电的设备。
其主要原理是将交流电转换为直流电，并通过充电连接器与电动汽车进行连接，将直流电能传输给电动汽车的电池进行充电。
直流快充桩的充电功率通常较高，可以满足电动汽车快速充电的需求。
2. 工作原理直流快充桩主要由交流输入模块、直流输出模块、控制模块和通信模块组成。
当电动汽车停在直流快充桩旁时，控制模块会发送指令给交流输入模块，将交流电转换为直流电，并通过直流输出模块传输给电动汽车的电池进行充电。
同时，通信模块可以实现与电动汽车的通讯，监测充电过程和进行数据交互。
3. 技术特点直流快充桩具有充电速度快、功率大、适用范围广等特点。
它可以提供较高的充电功率，能够在短时间内给电动汽车充电，极大地缩短了充电时间。
此外，直流快充桩还具备广泛适应性，能够兼容不同型号和不同规格的电动汽车。
二、交流充电桩原理1. 整体介绍交流充电桩是一种能够将交流电转换为电动汽车所需的交流电能的充电设备。
与直流快充桩相比，交流充电桩的充电功率较低，适用于低功率的家庭充电和商业充电场景。
2. 工作原理交流充电桩由交流输入模块、直流输出模块、控制模块和通信模块组成。
当电动汽车连接到交流充电桩上时，控制模块会发送指令给交流输入模块，将交流电转换为与电动汽车电池兼容的直流电，并通过直流输出模块传输给电动汽车的电池进行充电。
同时，交流充电桩也可以通过通信模块与电动汽车进行通讯，实现充电过程的监测和数据传输。
3. 技术特点交流充电桩具有功率较低、适用灵活等特点。
电动汽车充电桩充电站标准
电动汽车充电桩充电站标准
电动汽车充电桩充电站标准主要包括以下几个方面：
1、设备要求：充电桩应符合国家相关标准和规定，并具备安全、可靠、高效的特点。
2、充电接口：充电桩应具备多种充电接口，以满足不同车型的充电需求。
同时，充电接口应具备防误插、防漏电等安全功能。
3、充电协议：充电桩应支持多种充电协议，如快充协议、慢充协议等，以适应不同用户的充电需求。
4、通信协议：充电桩应支持多种通信协议，如CAN总线、RS485等，以便与电动汽车进行通信和控制。
5、支付方式：充电桩应支持多种支付方式，如刷卡、扫码等，以便用户进行充电和支付操作。
6、数据采集与监控：充电桩应具备数据采集和监控功能，以便对充电过程进行实时监控和管理。
7、充电站建设要求：充电站建设应符合城市规划和环保要求，同时应具备安全、可靠、方便的特点。
8、售后服务：充电桩供应商应提供完善的售后服务，包括设备维修、更换、技术支持等。
在实际操作中，建设和使用电动汽车充电桩充电站需要注意以下几点：9、选址：选择合适的地点建设充电桩，如商场、停车场、居民小区等，以便为用户提供方便的充电服务。
10、安装：按照相关标准和规定进行充电桩的安装，确保设备安全、
可靠、美观。
11、调试与检测：在安装完成后，对充电桩进行调试和检测，确保设备正常运行和符合相关标准。
12、使用：用户在使用充电桩时应注意安全，按照操作说明进行充电和支付操作。
13、维护与管理：定期对充电桩进行检查和维护，确保设备正常运行和延长使用寿命。
同时，对充电桩进行管理和监控，确保用户安全和正常使用。
nio ac充电桩技术参数
nio ac充电桩技术参数一、引言随着电动汽车市场的快速发展，充电桩作为电动汽车的“加油站”，其技术日新月异。
NIO（蔚来）作为我国新能源汽车领军企业，其充电桩技术备受关注。
本文将详细介绍NIO充电桩的技术特点、具体参数、应用场景以及市场前景等内容，以期为消费者和企业提供有益的参考。
二、NIO充电桩的技术特点1.高性能IO充电桩采用高性能的充电模块，大大提高了充电速度，缩短了充电时间。
同时，其具备出色的散热性能，保证了充电过程的稳定性和安全性。
2.安全性IO充电桩在设计时充分考虑了安全性，采用了多重保护措施，如过压保护、过温保护、漏电保护等。
此外，还具备故障自检功能，确保充电过程中的安全。
3.智能化IO充电桩具备智能化管理功能，可通过手机APP远程控制、监控充电过程，实现预约充电、定时充电等功能。
同时，还可以与其他智能家居设备联动，实现能源的优化管理。
4.兼容性IO充电桩支持多种充电接口和兼容多种车型，不仅能为NIO品牌的电动汽车充电，还可为其他品牌的电动汽车充电，满足不同消费者的需求。
5.易用性IO充电桩的操作简便，用户只需按照屏幕提示即可轻松完成充电操作。
同时，其还具备灯光引导功能，方便用户在夜间找到充电接口。
三、NIO充电桩的具体参数1.充电功率：NIO充电桩提供多种功率选择，包括家用充电桩的3.3kW、7kW等，以及商业和公共充电桩的50kW、100kW等。
2.充电电压与电流：NIO充电桩支持220V、380V等多种电压等级，电流范围为10A-16A。
3.充电接口与兼容车型：NIO充电桩采用符合我国标准的充电接口，兼容GB/T、IEC 62196-2等国际标准，适用于大多数电动汽车。
4.充电时长：根据车型和电池容量不同，NIO充电桩的充电时长在2小时至8小时之间。
5.充电效率：NIO充电桩的充电效率高达90%以上，有效降低了能源损耗。
四、NIO充电桩的应用场景1.家用充电桩：适用于家庭用户，方便车主在家充电，满足日常出行需求。
汽车直流充电桩的组成
汽车直流充电桩的组成汽车直流充电桩是一种专门为电动汽车提供快速充电服务的设备。
它由多个组成部分组成，包括电源、控制器、充电接口、通信模块等。
下面我们将逐一介绍这些组成部分的作用和特点。
1. 电源电源是汽车直流充电桩的核心部分，它提供直流电源给电动汽车进行充电。
电源的特点是输出电压高、电流大、稳定性好。
目前市场上常见的电源类型有三种：交流输入、直流输入和混合输入。
其中，交流输入电源需要将交流电转换为直流电，效率较低；直流输入电源直接输出直流电，效率较高；混合输入电源则可以根据实际情况自动切换输入方式，兼具高效和灵活性。
2. 控制器控制器是汽车直流充电桩的另一个重要组成部分，它负责控制充电过程中的电流、电压、功率等参数，确保充电过程的安全和稳定。
控制器的特点是精度高、响应快、可靠性强。
目前市场上常见的控制器类型有两种：硬件控制器和软件控制器。
硬件控制器通常采用专用芯片实现，具有高速、高精度、高可靠性等优点；软件控制器则采用软件算法实现，具有灵活性和可升级性等优点。
3. 充电接口充电接口是汽车直流充电桩与电动汽车之间的连接部分，它负责传输电能和控制信号。
充电接口的特点是接口标准化、通用性强、安全可靠。
目前市场上常见的充电接口类型有两种：国际标准接口和国内标准接口。
国际标准接口包括CHAdeMO、CCS、GB/T等，具有通用性和互操作性；国内标准接口包括GB/T、TESLA等，具有本土化和定制化的特点。
4. 通信模块通信模块是汽车直流充电桩的另一个重要组成部分，它负责与电动汽车进行通信，实现充电过程的控制和监测。
通信模块的特点是通信速度快、数据传输可靠、兼容性强。
目前市场上常见的通信模块类型有两种：有线通信和无线通信。
有线通信采用CAN、RS485等协议，具有稳定性和安全性；无线通信采用GPRS、3G、4G等协议，具有灵活性和便捷性。
汽车直流充电桩是一种复杂的系统，由多个组成部分协同工作，才能实现对电动汽车的快速充电。
一、新能源汽车充电技术和标准
一、新能源汽车充电技术和标准新能源汽车充电技术和标准是促进新能源汽车发展的重要支撑，对于提高充电效率、保障充电安全、减少充电成本具有重要意义。
下面将从充电技术和标准两方面进行介绍。
一、新能源汽车充电技术1. 慢充技术慢充技术是指使用低功率交流电源进行充电，一般充电时间较长，适用于停车场、家庭或办公场所等长时间停靠的情况。
慢充技术具有成本低、安全性高的特点，充电设备简单、使用方便，但充电效率较低。
2. 快充技术快充技术是指使用高功率直流电源进行充电，充电速度快，适用于急需充电的情况，如长途旅行。
快充技术可以有效提高充电效率，缩短充电时间，但设备复杂、成本较高，同时安全风险也较大。
3. 智能充电技术智能充电技术是指通过车载电池管理系统、充电桩和智能控制系统的联动，实现充电控制、信息交互和电能管理的技术。
智能充电技术可以实现充电效率的优化，减少能量损耗和排放，提高系统性能。
4. 安全监测技术安全监测技术是指对电动汽车充电过程中的电流、电压、温度以及其他参数进行实时监测和控制，防止充电过程中出现过载、短路等问题，确保充电过程的安全性。
安全监测技术可以提高充电的稳定性和可靠性，保障用户的安全。
二、新能源汽车充电标准1. 国际标准目前国际上广泛应用的新能源汽车充电标准有IEC 61851系列标准和ISO 15118标准。
IEC 61851系列标准规定了充电接口的标准化和相应的测试方法，ISO 15118标准规定了电动汽车与充电基础设施之间进行通信交互时的通信协议。
2. 国家标准我国制定了一系列新能源汽车充电标准，其中包括《电动汽车用交流充电器》、《电动汽车用直流充电机》、《新能源汽车充电桩网络管理通信与信息安全技术要求》等标准。
这些标准主要规定了充电设备的技术参数、安全要求、通信协议等内容，用于保障新能源汽车充电的安全和可靠性。
3. 地方标准为了更好地适应当地需求和推动新能源汽车充电设施的建设，各地还制定了一些地方标准。
电动汽车充电桩技术
电动汽车充电桩技术随着环保意识的增强和对传统燃油车的依赖度下降，电动汽车在全球范围内的普及程度逐渐提升。
然而，电动汽车在续航里程和充电设施方面的限制，成为了用户购买电动汽车的一大考量因素。
为了解决这一问题，电动汽车充电桩技术应运而生。
一、充电桩类型1. 家庭充电桩家庭充电桩是为了满足用户在家中进行电动汽车充电需求而设计的。
它可以安装在家庭停车场或车库中，并通过家庭电网为电动汽车提供充电服务。
家庭充电桩一般分为交流充电桩和直流充电桩两种类型，根据用户的需求和电动汽车的充电标准可选择不同类型的充电桩。
2. 公共充电桩公共充电桩是为广大电动汽车用户提供充电服务的设施。
它们通常安装在公共停车场、购物中心、企事业单位以及城市街头等地。
公共充电桩的安装比较灵活，能够满足用户在城市各个角落的充电需求。
3. 快充站快充站是专门为电动汽车提供快速充电服务的设施。
相较于家庭充电桩和公共充电桩，快充站能够更迅速地为电动汽车充电，大大缩短了充电时间。
快充站一般采用直流充电技术，能够在短时间内为电动汽车充满电。
二、充电桩技术1. 交流充电技术交流充电技术是充电桩中常用的一种技术，通过将交流电转换为适合电动汽车充电的直流电。
这种技术简单可靠，但充电速度较慢，适用于家庭充电桩和较为常规的公共充电场所。
2. 直流充电技术直流充电技术是目前主流的充电桩技术之一，能够将交流电转换为适合电动汽车充电的直流电。
与交流充电技术相比，直流充电技术具有更快的充电速度和更高的充电效率，适用于快充站等快速充电场所。
三、充电桩的发展趋势1. 智能化随着物联网技术的不断发展，充电桩也趋向于智能化。
通过与电动汽车之间的交互，充电桩能够自动识别电动汽车的型号和充电需求，并进行智能调控，提高充电效率和便捷性。
2. 快速充电技术的提升随着电动汽车续航里程的提升，电动汽车充电的速度也变得尤为重要。
未来，充电桩技术将进一步发展，快充站的充电功率将继续提升，进一步缩短充电时间，提高用户的充电体验。
300kw直流一体式汽车充电桩
300kw直流一体式汽车充电桩300kw直流一体式汽车充电桩是一种高功率的充电设备，可用于给电动汽车进行快速充电。
本文将介绍300kw直流一体式汽车充电桩的工作原理、特点以及在电动汽车充电领域的应用。
一、工作原理300kw直流一体式汽车充电桩采用直流充电技术，能够将交流电转化为直流电供电给电动汽车。
其主要由连接电网的交流输入端、充电机组、直流输出端和控制系统组成。
当电动汽车连接到充电桩上时，控制系统会根据电池的状态和充电需求，调节充电机组的输出功率和电压，实现对电动汽车的快速充电。
二、特点1. 高功率：300kw直流一体式汽车充电桩具有高达300kw的充电功率，相比传统的交流充电桩，充电速度更快，能够在短时间内为电动汽车充满电。
2. 一体式设计：充电桩的交流输入端、充电机组、直流输出端和控制系统集成在一个设备中，结构紧凑，安装方便，节省空间。
3. 高效节能：充电桩采用先进的充电技术和控制算法，能够实现高效率的能量转换，减少能量损耗，提高能源利用率。
4. 安全可靠：充电桩配备了多重保护机制，包括过压保护、过流保护、短路保护等，确保充电过程中的安全性和可靠性。
5. 兼容性强：充电桩支持多种充电标准和通信协议，可以兼容不同品牌和型号的电动汽车，提供灵活多样的充电服务。
三、应用领域300kw直流一体式汽车充电桩广泛应用于各类电动汽车充电场景，包括城市公共充电站、高速公路服务区、停车场、物流园区等。
其快速充电的特点使得电动汽车的续航里程得到有效延长，提升了电动汽车的实用性和便利性，推动了电动汽车的普及和发展。
在城市公共充电站中，300kw直流一体式汽车充电桩能够为电动汽车提供快速充电服务，满足用户的充电需求。
通过在城市各个地点布局充电站，可以有效解决电动汽车的充电难题，提高用户对电动汽车的接受度和购买意愿。
在高速公路服务区，300kw直流一体式汽车充电桩的快速充电能力可以满足电动汽车在长途行驶过程中的充电需求。
120kw充电桩技术指标
120kw充电桩技术指标随着电动汽车的普及和需求的增长，充电桩作为电动汽车的重要配套设备，也得到了越来越多的关注和研究。
其中，120kw充电桩作为一种高功率充电设备，具有较高的充电效率和快速充电能力，被广泛应用于电动汽车充电站和公共充电设施。
本文将围绕120kw充电桩的技术指标展开介绍。
1. 充电功率：120kw充电桩的主要特点之一就是高功率充电能力。
充电功率是指充电桩输出的电能转化为电动汽车电池的能力，单位为千瓦。
120kw的充电功率意味着可以在短时间内向电动汽车提供大量的电能，实现快速充电。
这对于用户来说，可以大大缩短充电时间，提高使用效率。
2. 充电速度：充电速度是指充电桩向电动汽车输送电能的速度，一般以千瓦时为单位。
120kw充电桩的充电速度较快，可以在短时间内为电动汽车充满电，从而提高用户的充电效率和便利性。
3. 充电接口：120kw充电桩通常采用DC快充接口，例如CCS （Combined Charging System）或者CHAdeMO（Charge de Move）。
这些充电接口在国际上得到广泛应用，能够适配大多数电动汽车，为用户提供方便快捷的充电服务。
4. 充电模式：120kw充电桩一般支持直流快充模式和交流慢充模式。
直流快充模式可以在短时间内为电动汽车充电，而交流慢充模式则适用于长时间停车充电，例如在家庭、商场或停车场等地方供电。
5. 充电效率：充电效率是指充电桩将输入的电能转化为输出电能的比率。
120kw充电桩具有较高的充电效率，能够最大限度地减少能量损耗，提高能源利用率。
6. 充电安全：120kw充电桩在设计和制造过程中，需要符合相关的安全标准和规范。
例如，充电桩需要具备过电压保护、过电流保护、过温保护等安全功能，确保充电过程的安全可靠。
7. 充电管理：120kw充电桩通常配备充电管理系统，可以对充电桩进行远程监控、故障诊断和数据管理等功能。
这些管理功能能够提高充电桩的使用效率和可靠性，为运营商和用户提供更加便捷的充电服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车充电桩特点、组成及技术指标
一、交流充电桩
1、主要技术参数
输入交流电压：220 V ± 10%
输出交流电压：220 V ± 10%
输出最大电流：16 A（3.5KW） / 32 A(7KW)/63A(14KW)/100A(40KW) 额定交流频率：50 Hz
工作环境：- 20 ℃～ + 50 ℃，5% ~ 95%无凝露
储存环境：- 25 ℃～ + 70 ℃，5% ~ 95%无凝露
2、交流充电桩的控制构成
3、交流充电桩的功能
3.1充电桩人机界面
3.2充电桩状态指示
故障指示灯：设置1个红灯，是故障信号总的指示灯，指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸(短路、漏电)、刷卡机故障；运行状态指示灯：设置1个绿灯，绿灯闪烁指示在充电状态，绿灯常亮指示充电完成或空闲状态；
3.3充电桩保护功能
具有漏电保护、短路保护、过流、过压、欠压保护等保护功能。
除短路和漏电保护外，其它保护功能通过充电控制器控制接触器实现，以实现自恢复；短路和漏电保护选用带漏电保护的微型断路器实现。
3.4计量计费功能
3.4.1电度表
3.4.2刷卡方式(RFID卡或IC卡)
3.4.3充电方式
1) 按电量充电
2) 按时间长短充电
3) 充满为止
4) 按金额充
按充电启动方式划分，有以下两种方式
1) 即到即充
2) 定时充电
3.4.4充电计费过程
1）充电客户可在管理中心租用充值卡，在卡内预存充电金额。
（可考虑收取充值卡押金）
2）充电前将卡插入充电桩读卡器，充电桩读取卡信息，进入操作界面，进入操作界面后，提示用户接上充电接头，充电桩读
取卡内余额，作为充电参考，设置好参数后，卡被锁定，充
电接口机械锁定。
3）开始充电，充电桩将提示将卡取走，充电桩进入充电状态，禁止任何操作，只有再次插入启动该次充电的卡才能进行操作。
4）用户将卡插入充电桩读卡器，此时，可以查询充电状态，或者手动结束充电，充电桩将费用从卡内扣除，解除对该卡的锁
定，解除对充电接口的机械锁定。
5）充电结束后，客户可将充值卡在就近营业网点办理退费手续，退还卡内余额及充值卡押金。
3.4.5结算系统
包括结算系统、结算设备、售卡/充值系统等。
3.5通讯功能
通过RS485与计量计费系统通讯，提供充电信息以及充电桩的工作状态。
3.6急停按钮
具备急停按钮，以便在紧急情况时能够强行终止充电。
急停按钮
外部加防护罩，只有破坏防护罩才能按下急停按钮，防止误操作和人为破坏。
二、直流充电桩
1、直流充电桩的特点
1）采用分体式结构，主要由整流柜、充电桩、以及整流柜和充电桩之间的连接电缆、充电桩和电动汽车之间的连接电缆及充电连接器等部分组成。
整流柜由整流模块和充电主控制系统组成，由充电桩完成与用户之间的人机交互功能，并实现对电动车充电的管理、计费和相应的电池状态检测等功能;
2）具备通过CAN网络与BMS通信的功能，用于判断电池类型，获得动力电池系统参数、充电前和充电过程中动力电池的状态参数;与充电站后台监控系统通信，上传充电机和动力电池的工作状态、工作参数、故障报警等信息，并接受监控系统的控制命令，执行遥控动作;
3）能够判断充电连接器、充电电缆是否正确连接。
当充电连接器与电动汽车蓄电池系统正确连接后，充电机才允许启动充电过程;当充电机检测到与电动汽车蓄电池系统的连接不正常时，能立即停止充电，并发出报警信息;
4）能够为电动汽车提供低压辅助电源，用于在充电过程中为电动汽车BMS供电;
5）具有高效、高可靠、便于维护、灵活扩容、节能环保等优点;
6）采用数字化均流技术，均流性能稳定，脱离管理模块也能稳定工作并自主均流;
7）采用模块化架构，可适应10～200KW的不同功率需求;
8）动态优化的功率模块管理,适应在各种功率输出状态下的最大效率输出;
9）具有输出电压、电流调节范围宽的特点，满足不同类型蓄电池组端电压的充电要求;
10）具有电源过温、输入侧过压、欠压、输出侧过流、过压保护等安全防护功能;
11）整流模块采用ARM作为控制核心，具有很高的灵活性和一致性; 12）采用非晶高频变压器，体积小，功率密度高;
13）采用第四代IGBT配套CONCEPT公司最新的驱动，稳定性高; 14）具备宽电压输入范围，以及宽工作温度范围;
15）友好的人机界面，动态显示电压、电流以及故障信息;
16）具有输入侧过/欠压保护、输出侧过压保护、欠压告警、过流及短路保护、过温保护等功能。
2、市场上比较典型的直流充电桩1）3KW-30KW
2）15KW-60K W
3）15KW-120KW
4)15KW-240KW
3、直流充电桩组成。
