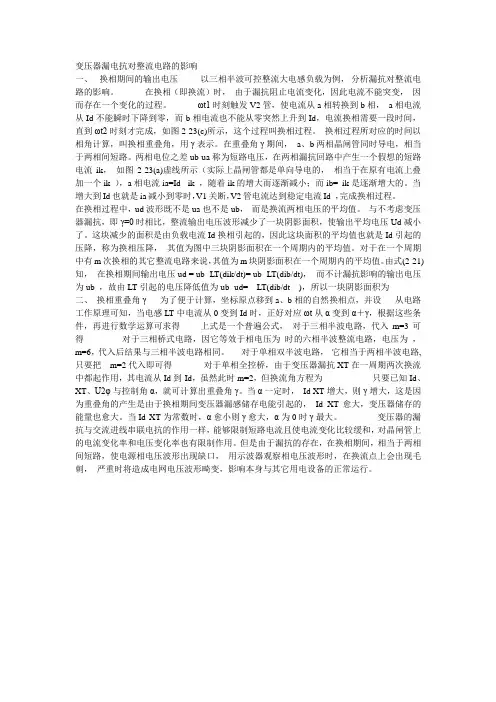

变压器漏电抗对整流电路的影响一、换相期间的输出电压 以三相半波可控整流大电感负载为例，分析漏抗对整流电路的影响。
在换相（即换流）时，由于漏抗阻止电流变化，因此电流不能突变，因而存在一个变化的过程。
ωt1时刻触发V2管，使电流从a相转换到b相，a相电流从Id不能瞬时下降到零，而b相电流也不能从零突然上升到Id，电流换相需要一段时间，直到ωt2时刻才完成，如图2-23(c)所示，这个过程叫换相过程。
换相过程所对应的时间以相角计算，叫换相重叠角，用γ表示。
在重叠角γ期间，a、b两相晶闸管同时导电，相当于两相间短路。
两相电位之差ub-ua称为短路电压，在两相漏抗回路中产生一个假想的短路电流ik，如图2-23(a)虚线所示（实际上晶闸管都是单向导电的，相当于在原有电流上叠加一个ik ），a相电流ia=Id- ik ，随着ik的增大而逐渐减小；而ib= ik是逐渐增大的。
当增大到Id也就是ia减小到零时，V1关断，V2管电流达到稳定电流Id ，完成换相过程。
在换相过程中，ud波形既不是ua也不是ub，而是换流两相电压的平均值。
与不考虑变压器漏抗，即γ=0时相比，整流输出电压波形减少了一块阴影面积，使输出平均电压Ud减小了。
这块减少的面积是由负载电流Id换相引起的，因此这块面积的平均值也就是Id引起的压降，称为换相压降，其值为图中三块阴影面积在一个周期内的平均值。
对于在一个周期中有m次换相的其它整流电路来说，其值为m块阴影面积在一个周期内的平均值。
由式(2-21)知，在换相期间输出电压ud = ub -LT(dik/dt)= ub -LT(dib/dt)，而不计漏抗影响的输出电压为ub ，故由LT引起的电压降低值为ub -ud= LT(dib/dt )，所以一块阴影面积为二、换相重叠角γ 为了便于计算，坐标原点移到a、b相的自然换相点，并设 从电路工作原理可知，当电感LT中电流从0变到Id时，正好对应ωt从α变到α＋γ，根据这些条件，再进行数学运算可求得 上式是一个普遍公式，对于三相半波电路，代入m=3可得 对于三相桥式电路，因它等效于相电压为时的六相半波整流电路，电压为，m=6，代入后结果与三相半波电路相同。

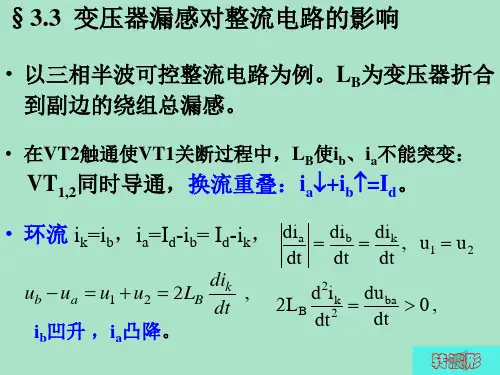

电力电子技术——变压器漏感对整流电路的影响
u1 u2
ub
ua
u1
u2
2LB
dik dt
,
ib凹升 ，ia凸降。
2LB
d2ik dt2
du ba dt
0,
转波形
_ u2 + + u1 _
Id
Goback
• 换流重叠期间，ud=(ua+ub)/2（算术平均值）， 面积损失使Ud减小。
• 换相压降Ud（平均值Ud的损失值）：
Ud
1 2 /
同步电压 +usb -usa +usc -usb +usa -usc
• 分立式锯齿波同步触发要求：VT1~VT6各需一个 触发单元电路，每个SCR的触发同步信号与其主 电路阳电压反相。
• KC04集成触发要求：同一相主电路两管共用同 一集成触发单元，其触发同步信号与该相主电路 电压同相。
三相全控桥各晶闸管的同步电压
晶闸管 主电路电压
同步电压
VT1 VT2 VT3 VT4 VT5 VT6 +ua -uc +ub -ua +uc -ub -usa +usc -usb +usa -usc +usb
相量图
三相桥各晶闸管的同步电压（有R-C滤波滞后60）
晶闸管 主电路电压
VT1 VT2 VT3 VT4 VT5 VT6 +ua -uc +ub -ua +uc -ub
➢在up固定情况下，若uco较小，则当锯齿波上升到较大 值时， V4才能导通，输出脉冲的时刻靠后；若uco较 大，则当锯齿波上升到较小值时， V4即可导通，输 出脉冲前移。比如uco=0 ~ 8V，对应于=180° ~ 0° 。
电感电容对整流电路的影响

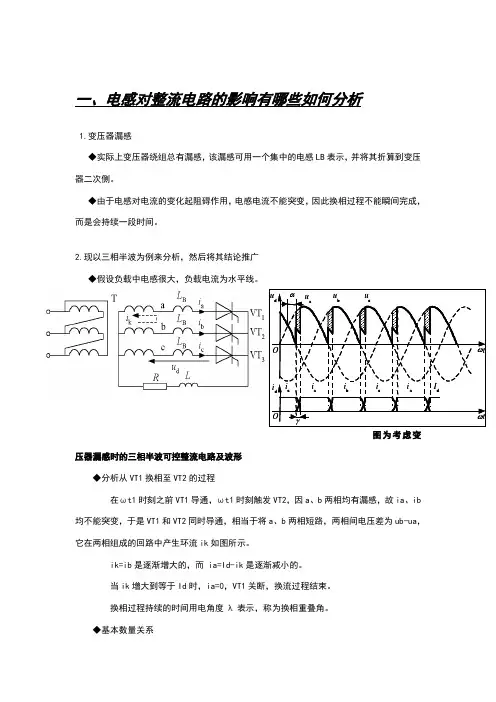

一、电感对整流电路的影响有哪些如何分析1.变压器漏感◆实际上变压器绕组总有漏感，该漏感可用一个集中的电感LB 表示，并将其折算到变压器二次侧。
◆由于电感对电流的变化起阻碍作用，电感电流不能突变，因此换相过程不能瞬间完成，而是会持续一段时间。
2.现以三相半波为例来分析，然后将其结论推广 ◆假设负载中电感很大，负载电流为水平线。

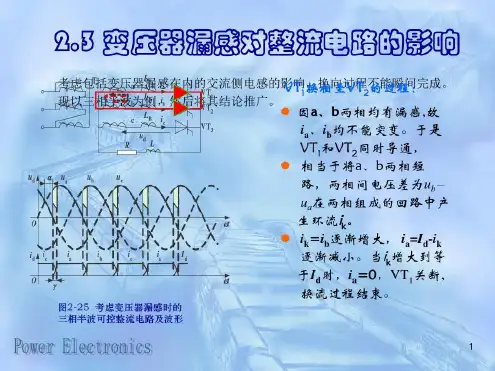

图为考虑变压器漏感时的三相半波可控整流电路及波形◆分析从VT1换相至VT2的过程在ωt1时刻之前VT1导通，ωt1时刻触发VT2，因a 、b 两相均有漏感，故ia 、ib 均不能突变，于是VT1和VT2同时导通，相当于将a 、b 两相短路，两相间电压差为ub-ua ，它在两相组成的回路中产生环流ik 如图所示。
ik=ib 是逐渐增大的，而 ia=Id-ik 是逐渐减小的。
当ik 增大到等于Id 时，ia=0，VT1关断，换流过程结束。
换相过程持续的时间用电角度λ表示，称为换相重叠角。
◆基本数量关系☞换相过程中，整流输出电压瞬时值为☞换相压降：与不考虑变压器漏感时相比，ud 平均值降低的多少，即☞换相重叠角λ √由式（3-30）得出：进而得出：当 时，于是有√随其它参数变化的规律： ⑴Id 越大则λ越大； ⑵XB 越大λ越大；⑶当α≤90时，α越小γ越大。
