CAD基础第七章 文本标注

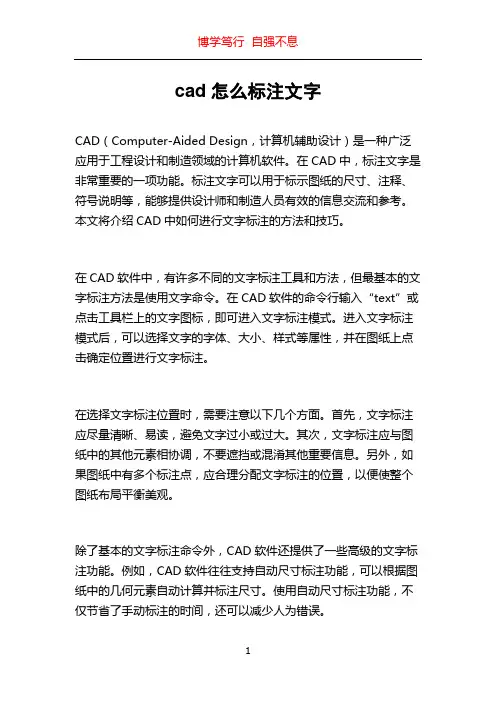

cad怎么标注文字
cad怎么标注文字CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制造领域的计算机软件。
在CAD中，标注文字是非常重要的一项功能。
标注文字可以用于标示图纸的尺寸、注释、符号说明等，能够提供设计师和制造人员有效的信息交流和参考。
本文将介绍CAD中如何进行文字标注的方法和技巧。
在CAD软件中，有许多不同的文字标注工具和方法，但最基本的文字标注方法是使用文字命令。
在CAD软件的命令行输入“text”或点击工具栏上的文字图标，即可进入文字标注模式。
进入文字标注模式后，可以选择文字的字体、大小、样式等属性，并在图纸上点击确定位置进行文字标注。
在选择文字标注位置时，需要注意以下几个方面。
首先，文字标注应尽量清晰、易读，避免文字过小或过大。
其次，文字标注应与图纸中的其他元素相协调，不要遮挡或混淆其他重要信息。
另外，如果图纸中有多个标注点，应合理分配文字标注的位置，以便使整个图纸布局平衡美观。
除了基本的文字标注命令外，CAD软件还提供了一些高级的文字标注功能。
例如，CAD软件往往支持自动尺寸标注功能，可以根据图纸中的几何元素自动计算并标注尺寸。
使用自动尺寸标注功能，不仅节省了手动标注的时间，还可以减少人为错误。
在进行文字标注时，还应注意一些标准和规范。
例如，标注文字应使用统一的单位和字符集，以便各个人员能够准确理解。
此外，标注文字应尽量避免缩写和简化，应使用清晰、准确的表达方式。
对于同一类标注，应选择一种统一的标注风格和格式，以免造成混淆。
除了文字的位置和格式选择外，文字的内容也是非常重要的。
标注文字应能够准确传达设计意图和相关信息，以便后续人员能够理解和操作。
在选择标注文字内容时，应根据具体情况进行合理选择。
例如，在标注尺寸时，应选择合适的单位和精度；在标注符号说明时，应遵循符号标准和约定。
在文字标注完成后，还可以对标注进行一些进一步的操作。
例如，CAD软件通常支持文字的编辑、复制、删除等操作。
CAD-7 尺寸标注与文字标注 共48页
〖命令〗dimedit 〖菜单〗标注倾斜
17、DIMTEDIT（对齐标注文字）
〖功能〗移动或旋转标注文字。一次只 能修改一个尺寸标注。
〖命令〗dimtedit 〖菜单〗标注对齐文字
文字样式对话框 设置样式名
选择点阵字体
⑤ 宽度比例设置
宽度比例=1
选择矢量字体
3、书写单行文字
（1）书写单行文字命令 TEXT
[功能]在指定的起点，按照用户的文字样式 书写单行文字。
（2）操作 ① TEXT 回车 ② 确定文字的起点
③ 确定文字的高度 ④ 确定文字的旋转角度 ⑤ 输入文字 ⑥ 回车 上屏幕 ⑦ 回车 退出TEXT
9、CAD文件转WORD
① 在转之前执行一个工具程序
BCLIPBRD 这个程序，可以除去CAD的背景， 还可以把CAD图自动转为黑白色等 ② 在CAD中把图形拷贝到剪贴板 ③在WORD中点粘贴按钮
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
8、DIMDIAMETER（直径标注）
〖功能〗为圆或弧的直径进行标注。 〖命令〗dimdiameter 〖菜单〗标注直径
9、DIMANGULAR（角度标注）
〖功能〗为角度进行标注。 〖命令〗dimangular〖菜单〗标注→角度 〖注释〗根据选择对象的类型作相应的标注：
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
第七章AutoCAD尺寸标注和文本注写
济源职业技术学院教案首页济源职业技术学院教案首页第七章 AutoCAD2004尺寸标注及文本注写一、本章重点：1．掌握文本的注写与修改；2．尺寸标注命令的使用3．尺寸标注编辑命令；二、本章难点：1．文本注写的设置；2．尺寸标注的应用。
三、本章要求：通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。
能画图并标注尺寸四、本章内容：§7—1 文本的注写与修改文字是工程图样中不可缺少的一部分。
为了完整的表达设计思想，除了正确的用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。
这些内容都要注写文字或数字。
AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。
本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。
在图形中书写文字时，首先要确定采用的字体文件、字符的高宽比及放置方式．这些参数的组合称为样式。
缺省的文字样式名为STANDARD，用户可以建立多个文字样式，只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。
建立文字样式可按以下方法操作。
一、新建文字样式1.调用(1)命令行：STYLE(2)菜单：格式→文字样式采用上述任何一种方法后，显示如图所示的文字样式对话单击“新建”按钮显示如下图所示的新建文字样式对话框单击“确定”按钮便建立了一个新的文字样式名。
二、设置字体名和高度（1）在“字体名”列表中选择字体名称，确定字体高度（若写单行文字，可以在命令窗口输入字高），用户还可以根据需要选择字体效果（2）单击“应用”按钮→单击“关闭”按钮（建议汉字字体设TT仿宋GB2312,）三、特殊字符在图形中书写文字时，除了可以输人汉字、英文字符、数字和常用符号外．AutoAD2004还提供了控制码及部分特殊字符。
使用CAD进行文本标注和编辑的技巧
使用CAD进行文本标注和编辑的技巧在工程设计中，CAD软件是不可或缺的工具。
它不仅可以绘制图形，还可以标注和编辑文本。
本文将介绍使用CAD软件进行文本标注和编辑的一些技巧。
1. 文本标注在CAD软件中，标注文本有两种常用的方式：注释和标签。
注释用于标识图形元素的属性或特征，而标签则通常用于标识图形的特定区域或对象。
使用注释功能时，可以选择合适的字体、字号和颜色，并将注释文本放置在需要标识的位置。
还可以使用线、箭头等图形元素来强调注释。
使用标签功能时，首先选择标签的样式和位置。
然后，输入标签文本，并将其与图形元素关联。
这样，在移动图形元素时，标签会自动跟随。
2. 文本编辑CAD软件提供了很多文本编辑功能，使我们能够方便地修改和格式化文本内容。
以下是一些常用的文本编辑技巧。
- 编辑文本内容：选中需要编辑的文本，然后使用编辑工具栏上的相关命令进行编辑。
例如，可以使用“修改”命令修改文本内容。
- 调整文本样式：通过选择文本并打开字体对话框，可以修改文本的字体、字号、颜色等样式。
此外，还可以使用“文本样式”功能快速应用预定义的样式。
- 对齐文本：CAD软件提供了多种对齐文本的功能，使文本在图形上水平或垂直对齐。
通过选中文本，并选择对应的对齐命令，可以快速对齐文本。
- 拉伸文本：有时，文本可能太长或太短。
我们可以使用文本编辑功能中的“拖动”或“伸展”命令来拉伸文本，使其适应特定的区域。
- 更改文本方向：对于某些特殊场景，可能需要将文本旋转到水平或垂直方向。
使用CAD软件的“旋转”命令，我们可以轻松地旋转文本。
3. 文本对齐在CAD设计中，文本对齐非常重要。
它可以使图纸更加规范、易读，并减少错误。
以下是一些常见的文本对齐技巧。
- 水平对齐：选中需要对齐的文本，使用CAD软件的“水平对齐”命令将文本在水平方向上对齐。
这可以使多个文本在水平线上对齐，使图纸整洁。
- 垂直对齐：类似地，选中需要对齐的文本，使用CAD软件的“垂直对齐”命令将文本在垂直方向上对齐。
CAD图纸进行文字标注教程
无论是建筑CAD图纸或者生活中经常进行的设计图，经常都会有要使用到文字标注，尤其是建筑设计CAD S纸，因为里面绘制有很多的图形，如果不加以文字标注的话是很难对所绘制的内容进行辨别的，那么要怎么对CAD S纸很行文字标注呢？具体需要怎么操作呢？下面和你介绍一下具体的CAD文字标注方法！第一步：首先，在电脑上打开CAD编辑工具，进入操作页面。
在CAD编辑工具操作页面的左上角，选择文件按钮。
点击打开，找到需要进行标注的CAD S纸文件的存放路径，当点击文件就可以在操作界面中将图纸文件打开了！鬲別胆设i+檢！图心g昭I£Model /第二步：在操作界面中，将查看视角切换到编辑器页面，然后在文字框，我们可以看到有两种的文字标注：多行文本和单行文本，这里选择任意一种都可以第三步：选择好标注文字的样式后，在操作界面中任意位置点击一点， 在弹 出的文字编辑器中，输如需要进行编辑的文本内容，输入完毕后点击好就可以了， 这时你需要的文字标注就可以在图纸中显示出来了！第四步：这时我们的文字标注就完成啦!^AD E3 1 ■ 0 直■器 :八- 好U 2览 oQ / ・画旦 □i 亦別爺谡计链工爲,咖©I■如 WW5S\ Modd J申导人 相赛边用实ti 瑞人辱怙户 迅捷CADDIS 器3高址 侑出 郴功曳 祸去收怦 [3 羽卒 W toAvip 口更華一 □ X 严 匡）早芒丈本.士以上就是在CAD S 纸中对图形进行文字标注的具体操作啦，希望可以帮助到 小伙伴们哦，赶紧去试试吧! \ Model J01宫IrldQQQdbo 寸 0 护rtf oo142005100 2700 2500 f屋顶小別墅百计極工劉山弓 [3 羽辛 W UDAvip 恵辜一□ X A 如 迅捷匚 沏至色背皋N 图昙 0變白雀囹沪结梅 7隔滑盂冋 -赵距离 £直积aa 闻 tfto 逼iB 目忌皤1竹/ 我件 ■心江«ttin ■出 vipmig总2姪痢1 辄兎切辭 ㊉显示点' ■ 哥Sffil^EM F1S 式 囚査蜕立宇 曙貝制为删卩礦弍 A • 可眸风梏 工具。
CAD-7 尺寸标注与文字标注
选择圆弧，对弧的包含角进行标注； 选择圆，圆心为角度顶点，圆的拾取点为角度一边经 过的点，再提示指定第二点，该点为角度另一边经过 的点，对这三点形成的角度进行标注。 选择直线，再提示选择另一条直线，对由两直线形成 的角度进行标注； 按Enter键，指定三点，对三点形成的角度进行标注。
多行文字书写器，既可以输入文 字，还可以对文字进行编辑排版，还 可以更改文字的字高和文字的字体等。
5、文字的修改
（1）修改文字的命令 DDEDIT [功能]DDEDIT既可以修改用TEXT书写 的文字，也可以修改用MTEXT书 写的文字。 （2）命令的操作
① DDEDIT 回车 ② 选择要修改的文字 ③ 对于单行文字出现文字修改 对话框，在对话框中修改文 字，对于多行文字出现多行 文字书写器，在多行文字书
2、尺寸标注的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
给标注样式命名
（2）直线和箭头参数设置
（3）文字
（4）调整
（5）主单位
最后点[确定] 再点[置为当前]
3、尺寸标注命令
（1）尺寸标注的命令的执行方法 由于尺寸标注命令比较多，我建议使点 图标菜单的方法。 [视图] →[工具栏] →[标注]
二、文字标注
1、概念 （1）AutoCAD使用的字体 A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体 （TrueType字体），这些字体美观、但容量大， 图形中这中类型的文字多了影响图形的显示速 度。 B、 矢量字体
这种字体是由线条组成的，称为 形文件其扩展名是：SHX。这种字体 容量较小。但没有点阵字体美观。。 AutoCAD只有一个矢量形文件，其字 体名是：GBCBIG。其实汉字矢量字 体有很多，同学可以把它找到然后拷 贝到AutoCAD2002\fonts目录中就可 以使用了。
CAD教学课件--7文字标注综述
9.3 多行文字的标注 1. 功能 按指定文字行的宽度标注多行文字。 2. 调用 菜单：绘图（D）→文字（X）→多行文字（M） 命令行：MTEXT 工具栏： 3. 格式 命令：（输入命令） 当前文字样式：Standard 当前文字高度：0.000（显示当前字 样和字高） 指定第一角点：（指定多行文字框的第一角点） 指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度 (W)]：（指定对角点或选项）
4. 选项说明
9.4 编辑文字 编辑文字就是修改文字的内容，可以用DDEDIT命令编辑文
字。 9.4.1 编辑文字内容 1. 功能 用于修改已存在的文字内容。 2. 调用 菜单：修改（M）→对象（O）→文字（T）→编辑（E） 命令行：DDEDIT 3. 格式 命令：（输入命令） 选择注释对象或[放弃(U)]：（选择注释对象或放弃）
4. 说明
9.4.2 编辑文字特性 1. 功能 用于修改文字特性。在输入命令前，首先选择要修改的对象， 然后进行修改。 2. 调用 菜单：修改（M）→特性（P） 命令行：DDMODIFY 工具栏： 3. 格式 命令：（输入命令）
习题9 1. 创建一个名为“中文字体”的文字样式，字高7mm。 2. 创建一个名为“尺寸样式1”的文字样式。 3. 输入60°、Φ100。 4. 用MTEXT命令标注下列文字： 说明：(1) 混凝土：基础为C20，梁为C20，柱为C30，垫 层为C10素混凝土。 (2) 钢筋：采用Ⅰ、Ⅱ级钢筋。
出现“文字样式”对话框， 如图9-1所示。
4. 对话框选项说明
正常 AutoCAD 2002
颠倒 反向 比例1：2 倾斜15° 倾斜-15°
垂直
9.2 单行文字的标注 1. 功能 按设置的文字样式标注单行文字。
CAD实用技巧 使用多行文本命令创建标注
CAD实用技巧：使用多行文本命令创建标注在CAD设计中，标注是非常重要的一部分，它可以帮助我们清晰地表达设计意图和尺寸要求。
在绘制图纸时，我们经常会遇到需要在图纸上添加文本标注的情况。
本文将介绍一种实用的技巧，即使用多行文本命令来快速创建标注。
在CAD软件中，多行文本命令（MTEXT）允许我们在一次操作中输入多行文本，并具有灵活的编辑和格式化选项。
下面是使用多行文本命令创建标注的步骤：第一步：选择多行文本命令在绘制图纸的过程中，打开绘图编辑界面，在绘图编辑界面的工具栏或者菜单栏中找到并选择多行文本命令（通常图标上有一个“abc”字样）。
点击该命令后，鼠标光标将变为一个倒置的“T”字样，表示我们进入了多行文本命令的绘制模式。
第二步：指定文本插入点在进入多行文本命令绘制模式后，我们需要在图纸上指定文本的插入点。
点击鼠标左键，将文本的插入点放置在我们希望标注的位置。
可以根据需要在图纸上拖动鼠标，调整文本的插入点位置。
第三步：输入文本内容在指定文本插入点后，我们可以直接在命令行中输入文本内容。
输入一行文本后，按下“Enter”键可进入下一行的输入。
按下“Enter”键两次或者输入“.”字符表示文本输入结束。
在输入文本内容时，我们可以使用一些常用的格式化命令。
比如，“\n”表示换行，“\\”表示反斜杠，可以用于输入特殊字符。
“<标注”命令可以在文本中插入当前图形的标注，例如尺寸、面积等。
第四步：编辑文本格式在输入文本内容后，我们可以对文本进行格式化和编辑。
通过选中文本，右键点击可以打开文本编辑的相关选项。
我们可以更改文本的字体、大小、对齐方式等。
可以选择特定的格式化命令，如加粗、斜体等。
如果需要更改文本的内容，可以再次进入多行文本命令的绘制模式进行编辑。
第五步：保存文本完成对文本的编辑和格式化后，我们可以选择保存文本。
在右键菜单中选择“保存”选项，或者按下“Ctrl+S”键保存文本。
保存后的文本可以作为一个完整的标注单元进行复制、移动等操作。
CAD如何文字标注与注释
第七章文字标注与注释文字是图纸的重要组成部份，表达了图纸上的重要信息。
本章要紧介绍TEXT、MTEXT和QTEXT等命令。
7．1 输入文本7．1．1 大体概念：在图形上添加文字，考虑的问题是字体、文本信息、文字比例、文本的类型和位置。
字体：文字的不同书定形式，包括所有的大、小写文本，数字和宋体、仿宋体等文字。
文本信息：文本内容位置：和所描述的实体平行，放置在图形外部，尽可能不与图形的其他部份相重叠。
类型：有以下二种通用注释：整个项目的一个特定说明.局部注释：项目中某一部份说明.文本比例：为方便取得理想的文本高度，文本比例系数能够和图形比例系数互用。
AutoCAD 为文本概念了四条定位线，顶线、中线、基线、底线，如以下图所示7．1．2 单行文字：1．启动●命令行：TEXT或DTEXT●菜单：画图→文字→单行文字2．操作方式激活命令后，命令行提示如下：起点：在画图区单击确信起点，提示如下：对正：文字定位方式对齐：文字基线的两个端点来指定文字的宽度和文字方向系统将输入的文字写在两点之间，文字行的斜角由两点的连线确信，依照两点的距离、字符数自动调剂宽度，字符串越长，字符越小。
调整：指定两点和文字高度来确信文字的区域和方向在调整方式下，文字高度是必然的，字符串越长，字符就越窄。
中心：指定文字基线的中心点来定位文字。
中间：指定文字外框的中心来定位文字。
右：指定文字基线的右边端点来定位文字。
其余9种定位方式，见P206图7-4所示。
操作实例P206页“图7-5 TEXT命令”应用演示7．2 构造文字样式样式是利用“文字样式”对话框进行设置对话框启动方式●菜单：格式→文字样式●命令行：ST或STYLE●文字样式治理器按钮（需打开“样式”工具栏）一、样式处置（1）单击“新建”按钮，缺省值为“样式1”（2）删除样式：选取需删除的样式名，单击“删除”按钮。
（3）重命名样式（4）选取需重命名的样式名，单击“重命名”按钮。
AutoCAD建筑制图教程第7章标注
3、选定新建样式的字体、效果、宽度因子等参数
7.1 文本标注
二、单行文本标注
下图所示为单行文本标注的示例。由于设置了文字样式为kt GB2312， 且选择了“颠倒”和“反向”效果，所以图中的文字是颠倒和反向的。
7.1 文本标注
三、多行文本标注
“多行文字编辑器”类似于一个写字板，可以在其上输入需要的文字； 而“文字格式”工具栏则用于对输入的文字进行编辑。编辑的内容有：文 字的样式、高度、字体、对齐、颜色、倾斜等等。该工具栏类似于常用的 文字处理工具栏，直观、简洁、易用，所以通常都不再使用对[高度(H)/对 正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]选项的响应来编辑文字。按“ 确定”按钮后，多行文字即被输入。下图所示为多行文本标注的示例。
7.3 尺寸标注
尺寸标注是AutoCAD制图工作中最基本也是最重要的一项工作。尺寸 标注就是将各种图形对象的尺寸以一定的形式、规格显示标注出来。 尺寸标注可以先按工作的需要设定一个或多个尺寸标注样式，然后在 绘图时使用这种样式；也可以直接使用系统提供的默认样式进行尺寸标 注，然后再用编辑工具将其修改、调整为自己所需要的形式和规格。 无论哪种尺寸标注方法，都必须了解掌握尺寸标注的基本构成、标注 样式、标注类型、标注编辑四个最基本的概念及其使用方法。
样式名 字体名 大字体 高度 宽度比例 倾斜角度 颠倒 反向 垂直
STANDARD txt.shx 无 0 1 0 否 否 否
7.1 文本标注
一、文字样式
如果要使用具有其它特征的文字，就需要用“文字样式”来创建新 的样式。具体步骤如下。
1、新建文字样式
2、输入新建文字样式名
一、尺寸标注的基本构成
cad文字标注标准
cad文字标注标准CAD文字标注标准。
CAD文字标注是CAD设计中的重要环节，它直接关系到设计图纸的准确性和可读性。
在CAD设计中，文字标注的规范化和标准化对于提高设计效率和准确性具有重要意义。
本文将就CAD文字标注的标准规范进行详细介绍，以便广大CAD 设计人员能够更好地掌握文字标注的要领。
一、文字标注的基本要求。
1. 文字标注的内容应简洁明了，不得含有错别字和生僻字。
2. 文字标注的字体大小应适中，一般情况下，标注文字的高度应为3.5mm，特殊情况下可以适当调整。
3. 文字标注的字体类型应统一，常用的字体有宋体、仿宋、楷体等，一般情况下，宋体为首选字体。
4. 文字标注的线型应清晰明了，一般情况下，采用实线作为标注线型，特殊情况下可以使用虚线或者点线。
二、文字标注的位置和布局。
1. 文字标注应尽量靠近所标注的对象，避免与其他标注重叠。
2. 文字标注的布局应整齐有序，一般情况下，文字标注应水平布局，特殊情况下可以采用垂直布局。
3. 文字标注的位置应合理，一般情况下，文字标注应放置在设计图的右上方，特殊情况下可以适当调整位置。
三、文字标注的格式和样式。
1. 文字标注的格式应统一，一般情况下，采用横排文字标注，特殊情况下可以采用竖排文字标注。
2. 文字标注的样式应简洁明了，一般情况下，采用实线作为标注线，特殊情况下可以使用虚线或者点线。
3. 文字标注的颜色应与设计图的背景色形成对比，以保证文字标注的清晰度和可读性。
四、文字标注的注意事项。
1. 文字标注应注意与设计图的比例一致，避免出现文字过大或者过小的情况。
2. 文字标注应注意与设计图的风格一致，避免出现风格不统一的情况。
3. 文字标注应注意与设计图的内容一致，避免出现标注错误或者遗漏的情况。
总之，CAD文字标注是CAD设计中不可或缺的一环，它直接关系到设计图纸的准确性和可读性。
因此，设计人员在进行CAD文字标注时，应严格按照标准规范进行，以确保设计图纸的质量和准确性。
2010CAD第7章文字标注和尺寸标注 教学案例
标注形位公差可使用TOLERANCE命令及 QLEADER命令，前者只能产生公差框格，而后者既 能形成公差框格又能形成标注指引线。
2022/1/30
AutoCAD 2010中文版建筑制图基础教程
16
§7.2.9 修改标注文字及调整标注位置
1.使用DDEDIT命令 修改尺寸标注文字的最佳方法是使用DDEDIT命令， 发出该命令后，可以连续地修改想要编辑的尺寸。关 键点编辑方式非常适合于移动尺寸线和标注文字，进 入这种编辑模式后，一般利用尺寸线两端或标注文字 所在处的关键点来调整标注位置。 2.利用修改特性栏 输入PROPERTIES命令，AutoCAD打开【特性】对 话框，用鼠标单击选择想要修改的尺寸，AutoCAD 就会打开其【特性】对话框，在其中找到想要修改的 项后，填入相应内容，按Enter键确认即可。
命令启动方法如下。 命令：QLEADER 或简写 LE。
2022/1/30
AutoCAD 2010中文版建筑制图基础教程
15
§7.2.8 尺寸及形位公差标注
创建尺寸公差的方法有两种。 1. 在【替代当前样式】对话框的【公差】选项卡中设置
尺寸上、下偏差。 2. 标注时，利用“多行文字(M)”选项打开多行文字编辑
AutoCAD生成的文字对象，其外观由与它关联的 文字样式所决定。默认情况下Standard文字样式是当 前样式，当然也可根据需要创建新的文字样式。
2022/1/30
AutoCAD 2010中文版建筑制图基础教程
3
§7.1.2 单行文字
执行DTEXT命令可以创建单行文字，默认情况下， 该文字所关联的文字样式是【Standard】，采用的字体是 【txt.shx】。如果用户要输入中文，应修改当前文字样式， 使其与中文字体相关联，此外，也可创建一个采用中文字 体的新文字样式。
经典《cad2012基础教程》第七章
38
编制理器）对话框如下图所示
用户根据自己的需要进行修改。
2．2 尺寸编辑方法（二） 在标注尺寸的基础上选定该尺寸然后双击 鼠标的左键出现如右图所示的对话框：
用户根据自己的需要进行修改。
39
车体部
CAD 平面基本操作培训教材
2．3 尺寸编辑方法（三） 在标注尺寸的基础上选定该尺寸然后单击鼠标的右键出右图所示的对话框
基线标注注意： 在选择基准标注时，选取靠近交点 A 时，就以交点 A 为基线标注；选取靠近 交点 B 时，就以交点 B 为基线标注。
2．4 连续标注 单击标注工具栏中【基线标注】命令 功能键
选择连续标注: 选择基准标注:[选取标注为 20 为基准标注）靠近交点 B] 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:（选取交点 C）
选定尺寸位置合适时，再单鼠标左键即可如下图所示：
2．2 对齐标注 单击标注工具栏中【对齐标注】命令 功能键
指定第一条尺寸界线原点或 <选择对象>:（选取交点 A） 指定第二条尺寸界线原点: （选取交点 B） [多行文字(M)/文字(T)/角度(A)]: （输入 T 回车） 输入标注文字 <16.33>:（输入 18 回车）
36
编制：朱照川
标注文字 =17.41 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: （输入 T 输入标注文字 <17.41>: （输入%%c20 回车） 回车）
选定尺寸位置合适时，再单鼠标左键即可如下图所示：
直径标注注意：如果进行修改文字时，必须加输入直径符号%%C。
2．7 角度标注 单击标注工具栏中【角度标注】命令 功能键
35
AUTOCAD——文本标注
AUTOCAD——文本标注
文字是图形中重要的一部分，用于表达一些与图形有关的信息。
文字常用于标题、标记图形、提供说明或进行注释等。
CAD中将文本分为两种类型，分别是单行文本和多行文本。
单行文本标注
1.执行方式
命令行：TEXT
菜单栏：绘图→文字→单行文字
文字工具栏：单行文字图标
“单行文字操作命令位置”界面
执行以上命令后，命令行显示以下信息：
2.选项说明
（1）指定文字的起点：在此提示下直接在绘图区选择一点作为输入文本的起点，命令行提示如下。
（2）对正（J）：确定文本的对齐方式，对齐方式确定文本的的哪部分与所选插入点对齐，命令行提示如下。
单行文本效果：
多行文本标注
1.执行方式
命令行：MTXET
菜单栏：绘图→文字→多行文字
文字工具栏：多行文字图标
“多行文字操作命令位置”界面
执行以上命令后，命令行显示以下信息：
2.选项说明
（1）指定对角点：直接在绘图区上拾取一个点作为矩形框的第二个角点。
（2）对正：确定所标注文本的对齐方式。
（3）行距：确定多行文本的行间距，这里所指的行间距是指相邻两文本行基线之间的垂直距离，命令行提示如下。
（4）旋转：确定文本行的倾斜角度，命令行提示如下。
（5）样式：确定当前的文字样式。
（6）宽度：指定多行文本的宽度。
（7）栏：可以将对行文字对象的格式设置为多栏。
（8）文字编辑器选项卡：用来控制文本的显示特性，如下图所示“文本编辑器”选项卡。
AutoCAD2014中文版基础教程第七章文字、标注和表格
宽度因子 为 0.5
图 7-5 设置文字的宽度因子
倾斜角度 为 60°
倾斜角度 为–60°
图 7-6 设置文字的倾斜角度
147
AutoCAD 2014 中文版基础教程
“ 当修改文字的“颠倒”、“反向”和“垂直”特性时，AutoCAD 将改变单行文字外 观。而修改文字高度、宽度因子和倾斜角度时，则不会引起已有单行文字外观的改 变，但将影响此后创建的文字对象。
提示
在【字体名】下拉列表框中，带有“@”符号的字体类型表示文字竖向排列；字体名 称不带“@”符号表示文字横向排列。
“ 字体样式 如果用户指定的字体支持不同的样式，如粗体或斜体等，该选项将被激 活以供用户选择。
“ 使用大字体 大字体是指专为亚洲国家设计的文字字体。该复选框只有在【字体名】 列表框中选择 shx 字体时才处于激活状态。当启用该复选框时，可在右侧的【大字体】 下拉列表中选择所需字体，如图 7-3 所示。
本章主要介绍文字、标注和表格的设置和编辑方法，其中重 点是图形各类尺寸的标注和编辑方法。
本章学习目的： 掌握文字样式的设置方法。 掌握单行和多行文本的创建和编辑方法。 掌握尺寸标注样式的设置方法。 掌握各类尺寸的标注方法。 掌握尺寸标注的编辑方法。 掌握约束工具的使用方法。 掌握表格的创建和编辑方法。
第7章
文字、标注和表格
尺寸、文本注释和表格是产品设计过程中最重要的环节，能 够直接反映产品的结构特征、形状大小、装配零件之间位置关系， 以及其他重要的非图形信息。完整的尺寸标注、技术要求和明细 表等注释元素，不仅能够为施工或生产人员提供足够的图形尺寸 信息和使用依据，而且可以表达图形不易表达的信息，从而增加 图形的易懂性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.3 尺寸标注的方法：
• １、建立一个新图层，专门用于标注尺寸，以便于以后 区分和修改； • ２、创建尺寸标注所需的文本类型； • ３、设置尺寸标注格式； • ４、保存或输入用户所作的尺寸标注格式，供以后作图 时使用，从而提高作图效率； • ５、在标注尺寸前，设置一些常用的辅助定位工具，以 便快速、准确地找到所要标注对象的特征点； • ６、用尺寸标注命令标注图形的尺寸； • 7、对所标注的尺寸进行检查，并用尺寸标注编辑命令对 错误尺寸进行修改。
8.9
尺寸标注命令
有菜单和工具条两种形式。
“标注”工具条在缺省状态下是不显示的，用户可
以在任一工具条上单击鼠标右键，从弹出的快捷菜
单中选择“标注”命令，即可打开 “标注”工具
条。
尺寸标注类型
1．线性标注 ：用来测量两点
间的直线距离。它又分为水 平标注、垂直标注和旋转标 注3种类型。 水平标注指标注对象在水平 方向的尺寸。垂直标注指标 注对象在垂直方向的尺寸。 旋转标注指尺寸线旋转一定 的角度，也即标注某一对象 在指定方向投影的长度。
8.8 标注尺寸的准备工作 为所有尺寸标注建立单独的图层，通过该图 层就能很容易的将尺寸标注与图形的其他对 象区分开来。 专门为尺寸文字创建文字样式。 打开自动捕捉模式，并设定捕捉类型为“端 点”、“圆心”、“中点”、“延伸”等， 这样在创建尺寸标注时就能更快的拾取标注 对象上的点。 创建新的尺寸样式。
在“新标注样式”对话框中单击“调整”标签，打开“调整”
选项卡。 文字和箭头: 圆内标注直径
（4）主单位
该选项卡用来设置主单位的格式与精度，以及标注文字的前 缀和后缀。 （5）换算单位 “换算单位”选项卡用来设置换算单位的格式。
8.5 新建尺寸样式
• 演示
8.6 标注样式修改 演示
当修改完成后，图样中所有使用此样式的 标注都将发生变化。
线性标注
2．对齐标注 ：在用户绘制的图形中，经常遇 到斜线或斜面的尺寸标注。用于创建尺寸线 与图形中的轮廓线相互平行的尺寸标注。
3．坐标标注 ：用于创建坐标点的标注，也就 是对指定点的X或Y坐标进行标注。
• 水平移动光标即出现y坐标值，垂直移动即出现x 坐标值。
4．半径标注 ：用于圆或圆弧的半径尺寸标注。 5．直径标注 ：用于圆或圆弧的直径尺寸标注。
11．圆心标记 ：用于创建指示圆心位置的标记， 其大小和形式在“标注样式管理器”对话框 中设定。 12. 公差标注 ：包括尺寸公差标注和形位公 差标注 。
8.9、尺寸编辑
1、编辑标注：用于修改尺寸文字内容、恢复尺寸文 字定义的位置、改变尺寸文字的旋转角度以及使尺 寸界线倾斜。 命令的输入方法：
下拉菜单：标注/倾斜
五、多行文字命令
是一个单独的对象，是一个整体。 1、命令启动方法：
下拉菜单：绘图/文字/多行文字
命令行： Mtext 工具条按钮
2、多行文字的创建
• 特殊字符的插入：单击右键，选择“符号”，“其 他” • 创建分数、公差形式文字及上下标
堆叠按钮只有在使用堆叠字符：插入符（^）：上下标； 正向斜杠（/）：分数；和磅符号（#）：正向斜杠时， 并且选中了包含堆叠符号的文字时，该按钮才可用。
（3）“效果”选项组：用于确定字体的特征。
• 颠倒：用于设置是否将文字倒过来书写， 但对MTEXT命令创建的多行文字无效。 • 反向：用于设置是否将文字反向书写，但 对MTEXT命令创建的多行文字无效。 • 垂直：用于设置是否将文字垂直书写，但 对汉字字体无效。 • 宽度比例：用于设置文字字符的高度和宽 度之比。 • 倾斜角度：用于设置文字的倾斜角度。
第八章
尺寸标注
8.1 尺寸标注的组成 •一个完整的尺寸由标注文字、尺寸线、箭头和尺寸界 线四部分组成。有时还包括圆心标记（如图所示）。
8.2 尺寸标注的规则
对图形进行尺寸标注时，应遵循以下规则： 1．物体的真实大小应以图样上所标注的尺寸数值为 依据，与图形的大小及绘图的准确度无关。 2．图样中的尺寸以毫米为单位时，不需要标注计量 单位的代号或名称。如采用其他单位，则必须注明 相应计量单位的代号或名称，如度、厘米、米等。 3．图样中所标注的尺寸为该图样所表示的物体的最 后完工尺寸，否则应另加说明。 4．物体的每一尺寸，一般只标注一次，并应标注在 最后反映该对象最清晰的图形上。
四、单行文字命令 单行文字对象中所有的文字都排列在同一行上， 每行文字是一个独立的对象。单行文字一般适 用于比较简单的图名、标题、说明等文字。
命令启动方法：
• 下拉菜单：绘图/文字/单行文字
• 命令行：DTEXT
该命令特性使用户只发出一次命令就能在图形 的任何区域放置文字，可以连续输入多个单行 文字。
打开“样式”工具条
• 命令行：Style(St) • 行该命令后，系统打开“文字样式”对话框， 根据此对话框所显示的内容，可以设置新的字 体，观看其效果。
如果发现图形中的文字没有正确的显示出来(乱码或问 号)多数情况是由于当前文字样式所连接的字体不合适。 命令行乱码
汉字横卧
利用此对话框可以定义文本的样式，其中各选项的 含义和功能如下。
垂直放置标注文字的方式
水平：控制标注文字相对于尺寸线和尺寸界线在水平 方向上的位置。该下拉列表提供了“置中”、“第一 条尺寸界线”、“第二条尺寸界线”、“第一条尺寸 界线上方”和“第二条尺寸界线上方”。标注文字在 不同选项下的位置关系如图所示。 从尺寸线偏移：控制标注文字与尺寸线之间的间隙。
● 尺寸线 该选项区用来设置尺寸线的格式。
超出标记：当尺寸箭头使用倾斜、建筑标记、 小点、积分或无标记时，使用该选项来确定 尺寸线超出尺寸界线的长度。
基线间距：该选项用来设置基线标注中各尺 寸线之间的距离。
● 尺寸界线
该选项区用来设置尺寸界线的格式。对于尺寸界线 的“颜色”和“线宽”设置与尺寸线的设置相同。 超出尺寸线：设置尺寸界线超出尺寸线的距离。 起点偏移量：设置尺寸界线的实际起始点相对于其 定义点的偏移距离。
8.7 标注样式的替代方式 创建临时的标注样式，用来临时替代当前尺 寸标注样式中的相应设置，而不会改动当前 所选样式中的设置。 如果要恢复原来的尺寸样式，就再次进入 “标注样式管理器”对话框，在此对话框的 列表栏中选择该样式，然后单击“置为当前” 按钮，此时，AutoCAD打开一个提示性对话 框，单击“确定”按钮，AutoCAD就忽略用 户对标注样式的修改。
（1）“样式名”选项组：用于建立新的文字样式，对 已有的文字样式进行更名或删除。
• AutoCAD提供的默认文字样式为Standard，用户能够对其 设置进行修改，但不能删除和重命名。
（2）“字体”选项组：用于选择字体文件。
• 在“高度”文本框中指定文字的高度，如果将其设置为0， 则每当用户使用该文字样式用单行文字命令输入文字时， AutoCAD都要提示用户指定文字的高度，否则不提示“指 定高度”，而将设定的高度作为输入的文字高度。
● 文字对齐
该选项组用来设置标注文字的对齐方式。当选中 “水平”单选按钮时，标注文字水平放置；
当选择“与尺寸线对齐”单选按钮时，标注文字方 向与尺寸线方向一致； 当选择“ISO标准”单选按钮时，标注文字在尺寸 界线之内时，标注文字的方向与尺寸线方向一致， 而在尺寸界线之外时水平放置。
（3）调整 该选项卡用来控制标注文字、尺寸线和尺寸箭头等的位置。
第七章 文本标注和编辑 一、字体和文字样式
字体是指工程图样中文字、字母和数字的书写 形式。 在AutoCAD中，可供选择的有多种字体
•AutoCAD的形字体(AutoCAD自己的字体)文件（后缀 为.shx）, •Байду номын сангаасindows系统的真字体（如宋体、楷体等），也就 是带有双“T”标志的字体（TrueType）。
文字样式：文字字体、文字高度以及文字的外
观等一系列设置统称为文字样式。
在AutoCAD中，所有文字都有与之关联的文
字样式。
在创建文字注释和尺寸标注时，AutoCAD通
常使用当前的文字样式，用户也可以根据具体
要求重新设置文字样式，或创建新的样式。
二、设置文字样式
文字样式的设置：
• 下拉菜单：格式/文字样式 • 工具栏：文字样式管理器
%%c30+0.006^-0.015 ， 2#3，7/6
六、修改文字对象
与其他对象一样，文字对象也可以移动、旋转、删除、 复制以及镜像。也可以利用夹点编辑技术对文字对象 进行拉伸、移动及旋转等。 如果仅仅想修改文字的内容等简单特性，可用如下命 令执行： （1）修改/对象/文字/编辑 （2）命令行：ddedit
• 实际标注时，半径和直径的标注可以有各种形式， 通过“调整”选项卡中“调整选项” 。
6．角度标注 ：用于圆弧包角、两条非平行线的夹角 以及三点之间夹角的标注 。
7．基线标注 ：用于以同一尺寸界线为基准的 一系列尺寸标注。 • 在创建该标注之前，必须先创建线性、对齐 或角度标注，以用作基线标注的基准。然后 启动基线命令。
一、图纸空间和布局
工具栏：标注/编辑标注
修改/对象/文字/编辑
命令：DIMEDIT
2、编辑标注文字 ：主要是用来改变尺寸文字沿
尺寸线的位置和角度。
命令的输入方法： 下拉菜单：标注/对齐文字 工具栏：标注/编辑标注文字 命令：DIMTEDIT
3、其他编辑标注的方法
（1）夹点编辑命令 （2）“特性”窗口
第九章
布局与图形输出
8.4 尺寸标注格式的设置
命令输入的方式：
• 下拉菜单：“格式”→“标注样式”；标 注→“样式”， • 单击“标注样式”按钮，
• 命令行：DDIM(D)
系统将弹出如图所示的“标注样式管理器” 对话框。
