煤矿各类模拟量传感器的安装及设置要求
井下各类模拟量传感器的安装及设置要求一、采煤工作面甲烷传感器的设置：采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m；其报警浓度为0.8CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。
二、采煤工作面回风巷甲烷传感器的设置：回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为0.8CH4，断电浓度为0.8CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。
三、掘进工作面甲烷传感器的设置：掘进工作面甲烷传感器设置在巷道迎头5m范围内；其报警浓度为1.0CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
四、掘进工作面回风流甲烷传感器的设置:回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为1.0CH4，断电浓度为1.0CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
五、掘进工作面进风流甲烷传感器的设置：采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为掘进巷道内全部非本质安全型电器设备。
六、中央变电所甲烷传感器的设置：设置在机电硐室进风流巷道进风处3-5m之内；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为中央变电所内全部非本质安全型电器设备。
七、一氧化碳传感器和温度传感器的设置：一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。
温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。
煤矿井下各类传感器的安装及设置要求
煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。
根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。
一、甲烷（瓦斯）传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
10、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
二、一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。
传感器设置点
八、监测监控1、监控系统选择根据《煤矿安全规程》第158条规定，煤矿必须装备矿井安全监测监控系统。
设计以KJ101N系统为设计依据。
KJ101N型煤矿安全监控系统主控软件和远程终端软件是整个监控系统的灵魂,是系统实现各项功能的重要手段。
以WINDOWS2000平台为运行环境,采用先进的面向对象、多线程、动态连接库等多种编程技术，能实时地完成对井下数十种传感器的连续监测、信息采集、处理；存储各种实时数据和历史数据；显示所挂传感器的实测数值、机电设备的运行状况、自动打印或召唤打印各种报表、图形和曲线；当测量值超限或发生故障时发出报警；向被控设备发出控制命令等。
系统功能强大、操作简单、用户界面友好，具有容量大、可靠性高、实用性强，既可在单机方式下运行，也可在NT或NETWARE局域网中以全网络化方式运行等优点。
总体上已达到了目前国内领先水平。
2、监测设备各设置地点和布置矿井监测设备主要设置在回采工作面、掘进工作面、地面压风机房、通风机房及瓦斯抽放站等处。
主要监测设备种类有监测分站、预防突出监测装置以及各种监测传感器，监测分站有：KJ101N-F1，KJ101N-F2；预防突出监测装置为AEi-1；监测传感器种类主要有高（低）浓度瓦斯传感器（KJ101-45B）、管道甲烷传感器（KJ101-45B）、液位传感器（GYU5）、风速传感器（GFW15）、负压（压差）传感器（KGY5）、风门开闭传感器（KGE8）、设备开停传感器（KGT8）、流量传感器（KGL2）、温度传感器（KGW10）、一氧化炭感器（GTH500）、烟雾传感器（GQQ0.1）、煤位传感器（KGL003）、粉尘传感器（GC1000J）、压力传感器（KJ101-24）、馈电状态传感器（KGT19）、风筒传感器（GFT5）。
3、监测设备的设置条件表6－4－3 各传感器型号及安设要求4、传感器的设置1）甲烷传感器的设置①回采工作面在10501回风巷与回采工作面相距小于等于10m处设置瓦斯传感器（T1）1台, 上隅角设置瓦斯传感器（T0）1台， 10501回风巷距联络斜巷10～15m处设置瓦斯传感器（T2）1台， 10501运输巷与回采工作面相距小于等于10m处设置瓦斯传感器（T3）1台。
井下需要安装传感器的地点以及传感器种类

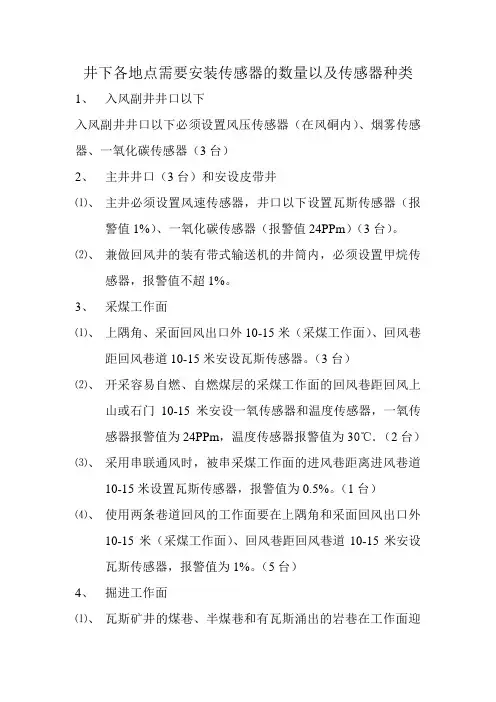

井下各地点需要安装传感器的数量以及传感器种类1、入风副井井口以下入风副井井口以下必须设置风压传感器（在风硐内）、烟雾传感器、一氧化碳传感器（3台）2、主井井口（3台）和安设皮带井⑴、主井必须设置风速传感器，井口以下设置瓦斯传感器（报警值1%）、一氧化碳传感器（报警值24PPm）（3台）。
⑵、兼做回风井的装有带式输送机的井筒内，必须设置甲烷传感器，报警值不超1%。
3、采煤工作面⑴、上隅角、采面回风出口外10-15米（采煤工作面）、回风巷距回风巷道10-15米安设瓦斯传感器。
（3台）⑵、开采容易自燃、自燃煤层的采煤工作面的回风巷距回风上山或石门10-15米安设一氧传感器和温度传感器，一氧传感器报警值为24PPm，温度传感器报警值为30℃.（2台）⑶、采用串联通风时，被串采煤工作面的进风巷距离进风巷道10-15米设置瓦斯传感器，报警值为0.5%。
（1台）⑷、使用两条巷道回风的工作面要在上隅角和采面回风出口外10-15米（采煤工作面）、回风巷距回风巷道10-15米安设瓦斯传感器，报警值为1%。
（5台）4、掘进工作面⑴、瓦斯矿井的煤巷、半煤巷和有瓦斯涌出的岩巷在工作面迎头后3-5米内，与风筒出风口相对的另一帮以及在掘进巷道内距回风巷道10-15米处安设甲烷传感器，报警值为1%。
（2台）⑵、采用串联通风的掘进工作面必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器，报警值为0.5%。
（1台）5、机电硐室（2台）和采掘、运输机械设备⑴、设在回风流中的机电硐室进风侧距离进风巷道3-5米设置甲烷传感器，报警值不超1%。
⑵、在硐室内设置温度传感器，报警值为34℃。
⑶、采煤机、掘进机、矿用隔爆型蓄电池电机车必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
⑷、带式输送机滚筒下风侧10-15处应设置一氧化碳传感器（报警值24PPm）和烟雾传感器。
（2台）6、矿井一翼总回风巷设置甲烷传感器，报警值不超1%；设置一氧化碳传感器（报警值24PPm）；设置风速传感器。
煤矿传感器安装标准
煤矿传感器安装标准简介传感器是煤矿平安监测系统中的关键组件，能够实时监测矿井环境参数，为矿工提供准确的信息，帮助保证矿井的平安运行。
煤矿传感器的安装标准是确保传感器能够正常工作并提供有效数据的重要保证。
安装位置选择煤矿传感器的安装位置选择应根据矿井的特点以及监测要求进行，一般应满足以下要求： 1. 与被监测对象的距离适宜：传感器应尽可能靠近被监测对象，以确保数据的准确性。
2. 防止物理干扰：传感器应防止被其他设备、设施或物体遮挡或干扰，以确保传感器能够正常工作。
3. 平安可靠：传感器应安装在平安可靠的位置，防止受到外界冲击或损坏。
安装高度煤矿传感器的安装高度应根据矿井的特点、监测要求以及传感器类型进行合理选择。
一般应满足以下要求： 1. 气体传感器：气体传感器应安装在离地面1.5-2米的位置，以便能够充分监测到矿井内的气体浓度，并防止受到地面气体的干扰。
2.温湿度传感器：温湿度传感器应安装在离地面1.2-1.5米的位置，防止受到地面影响，确保能够准确监测到矿井内的温湿度情况。
3. 应力传感器：应力传感器应安装在离地面1-1.2米的位置，以便能够准确监测到目标区域的应力情况。
安装方向煤矿传感器的安装方向应根据传感器的工作原理以及监测要求进行确定。
一般应满足以下要求： 1. 气体传感器：气体传感器的安装方向应使其敏感元件正对着矿井内可能产生气体的源头，以便能够准确监测到气体浓度的变化。
2. 温湿度传感器：温湿度传感器的安装方向应使其敏感元件正对着矿井内的待测对象，以便能够准确监测到矿井内的温湿度情况。
3. 应力传感器：应力传感器的安装方向应使其敏感元件与被监测物体的应力方向一致，以便能够准确监测到应力的变化。
安装固定煤矿传感器的安装固定应确保传感器能够稳固地安装在指定的位置上，并能够抵抗矿井环境的震动和振动。
一般应满足以下要求： 1. 固定方式：传感器应使用专用的安装固定装置进行固定，确保传感器稳定不动。
煤矿的传感器设置位置weiz、d_文档

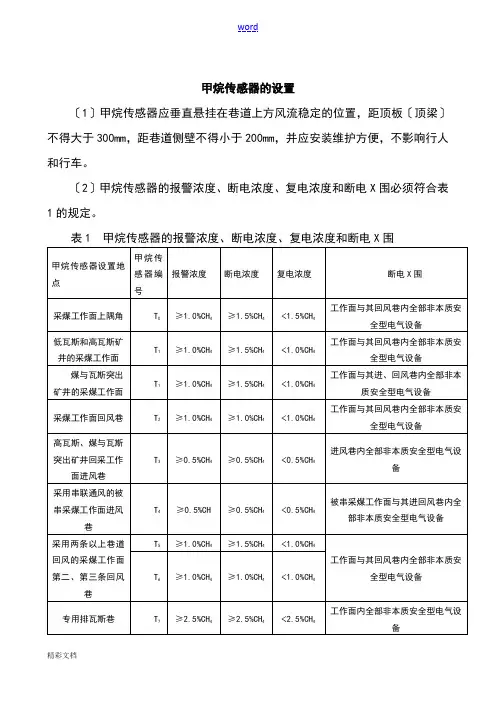

甲烷传感器的设置〔1〕甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板〔顶梁〕不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
〔2〕甲烷传感器的报警浓度、断电浓度、复电浓度和断电X围必须符合表1的规定。
表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电X围〔3〕采煤工作面甲烷传感器的设置a、长壁采煤工作面甲烷传感器必须按图1设置。
U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；假如煤与瓦斯突出矿井的甲烷传感器T 1不能控制采煤工作面进风巷内全部非本质安全型电气设备，如此在进风巷设置甲烷传感器T 3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T 4，如图1a 所示。
Z 型、Y 型、H 型和W 型通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b-e 所示。
图1a U 型通风方式采煤工作面甲烷传感器的设置图1bZ 型通风方式采煤工作面甲烷传感器的设置图1c Y 型通风方式采煤工作面甲烷传感器的设置图1d H 型通风方式采煤工作面甲烷传感器的设置图1e W 型通风方式采煤工作面甲烷传感器的设置b 、采用两条巷道回风的采煤工作面甲烷传感器必须按图2设置：甲烷传感器T 0、T 1和T 2的设置同图1a ；在第二条回风巷设置甲烷传感器T 5、T 6。
采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T 5、T 6的设置一样。
图2采用两条巷道回风的采煤工作面甲烷传感器的设置c 、有专用排瓦斯巷的采煤工作面甲烷传感器必须按图3设置。
甲烷传感器T 0、T1、T2的设置同图1 a；在专用排瓦斯巷设置甲烷传感器T7，在工作面混合回风风流处设置甲烷传感器T8，如图3a、b所示。
图3a图3b图3有专用排瓦斯巷的采煤工作面甲烷传感器的设置d、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。
煤矿传感器的设置与调校
采用串联通风的被串采煤
工作面进风巷
≥0.5%CH4
≥0.5%CH4
＜0.5%CH4
被串采煤工作面及其进 回风巷内全部非本质安 全型电气设备
采煤机
低瓦斯、高瓦斯、煤（岩 ）与瓦斯突出矿井的煤巷 、半煤岩巷和有瓦斯涌出 的岩巷掘进工作面
高瓦斯、煤（岩）与瓦斯 突出矿井的煤巷、半煤岩 巷和有瓦斯涌出的岩巷掘 进工作面回风流中
2.开采容易自燃，自燃煤层及地温高的矿 井采煤工作面应设置温度传感器。温度传感器 的报警值为30℃。如图所示。
3.机电硐室内应设置温度传感器，报警值 为34℃
煤矿传感器的设置与调校
图 采煤工作面温度传感器的设置
煤矿传感器的设置与调校
5.7.4 其它传感器的设置
1.风压传感器是连续监测矿井通风机、风 门、密闭巷道、通风巷道等地通风压力的装置 。风压传感器的设置是主要在通风机的风硐应 设置风压传感器。
当煤(岩)与瓦斯突出时，在突出压力的作用下 ，突出的瓦斯会逆风流而进入进风巷，因此，煤( 岩)与瓦斯突出矿井采煤工作面的甲烷传感器，其 断电范围为工作面及煤矿其传感进器的、设置回与调风校 巷。
若煤(岩)与瓦斯突出矿井采煤工作面的甲烷传 感器不能控制其进风巷内全部非本质安全型电气 设备，则必须在进风巷设置甲烷传感器。为尽早 监测到煤(岩)与瓦斯突出，进风巷设置甲烷传感 器应尽量靠近工作面o
CH 4
3 ~5m
图 瓦斯涌出巷道的煤下矿传风感器流的设中置与甲调校烷传感器的设置
9.矿用防爆特殊型蓄电池电机车必须设置车载式甲烷 断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机 车必须设置便携式甲烷检测报警仪。
10.兼做回风井的装有带式输送机的井筒内必须设置甲 烷传感器。
煤矿井下工作面传感器的吊挂位置
煤矿井下工作面传感器的吊挂位置一、综采工作面1、上隅角甲烷传感器设置上隅角甲烷传感器设在采煤工作面切顶线的煤帮处，其具体位置距巷帮和老塘侧充填带不大于800毫米，距顶板不大于300毫米。
设置报浓度≥1%，断电浓度以≥1.5%，断电范围是工作面及进、回风巷中全部非本质安全检查型电气设备，复电浓度≤1%。
2、使携式瓦斯检测报警仪设置。
吊挂位置与上隅角甲烷传感器相同（更靠近老唐侧），报警浓度≥1%。
3、工作面甲烷传感器设置工作面甲烷传感设在回风流距工作面割煤线（煤壁）10m范围内，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度以≥1%，断电浓度≥1.5%，断电范围是工作面及进、回风巷中全部非本质安全型电气设备，复电浓度为≤1%。
4、工作面中部甲烷传感器设置中部传感器设在回风巷中部，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1%，断电范围是工作面及进、回风巷中全部非本质安全型电气设备，复电浓度为≤1%。
5、工作面回风流甲烷传感器设置回风流甲烷传感器设在距回风口10~15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1%，断电范围是工作面及jin/回风巷中全部非本质电气设备，复电浓度为≤1%。
6、采煤机机载断电仪。
工作采煤机载式瓦斯断仪必须保证灵敏可靠，设置报警浓度≥1%，断电浓度≥1.5%，断电范围采煤机电源，复电浓度≤1%.7、一氧化碳传感器设在距回风巷口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警浓度为≥0.0024%.8、温度传感器设在距回风口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为30度。
9、风速传感器设在距回风口10一15米处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为5m/s二、掘进工作面甲烷传感器设置1、工作面甲烷传感器设在距工作面5米范围内，无风筒的一侧，其具体位置距巷帮不小于200毫米，距板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1.5%，断电范围是掘进巷中全部非本质型安全型电器设备，复电浓度为≤1%。
(word完整版)煤矿传感器安装规范
二氧化氮传感器
传感器应垂直悬挂，距巷壁应不小于0。2m，二氧化氮传感器距底板应不高于1。6m.
6
开停传感器
6台
主扇风机、辅扇风机和局扇风机处
7
风压传感器
5台
距主扇风机10m
8
温度传感器
温度传感器应垂直悬挂,距巷壁应不小于0.2m，距顶板应不大于0.3m9 Nhomakorabea硫化氢传感器
硫化氢传感器应垂直悬挂,距巷壁应不小于0.2m，距底板应不高于1.6m
10
二氧化硫传感器
二氧化硫传感器应垂直悬挂，距巷壁应不小于0.2m，距底板应不高于1。6m
编号
名称
数量
布点位置
备注
1
CO传感器
14台
CO传感器应垂直悬挂，距巷壁应不小于0。2m，距顶板应不大于0.3m
2
风速传感器
12台
风速传感器设置在准确计算风量的地点，如井下测风站附近
3
烟雾传感器
2台
烟雾传感器应垂直悬挂，距巷壁应不小于0.2m，距顶板应不大于0.3m
4
数据采集分站
8台
井下分站应安装在便于人员观察、调试、检验，且围岩稳固、支护良好、无滴水、无杂物的进风巷道或硐室中，安装时应垫支架或吊挂在巷道中，使其距巷道底板不小于0。3m.
煤矿传感器设置位置weiz、d_文档
甲烷传感器的设置（1）甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
（2）甲烷传感器的报警浓度、断电浓度、复电浓度和断电围必须符合表1的规定。
表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电围（3）采煤工作面甲烷传感器的设置a、长壁采煤工作面甲烷传感器必须按图1设置。
U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T 4，如图1a 所示。
Z 型、Y 型、H 型和W 型通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b-e 所示。
图1a U 型通风方式采煤工作面甲烷传感器的设置图1b Z 型通风方式采煤工作面甲烷传感器的设置图1c Y 型通风方式采煤工作面甲烷传感器的设置图1d H 型通风方式采煤工作面甲烷传感器的设置图1e W 型通风方式采煤工作面甲烷传感器的设置b 、采用两条巷道回风的采煤工作面甲烷传感器必须按图2设置：甲烷传感器T 0、T 1和T 2的设置同图1a ；在第二条回风巷设置甲烷传感器T 5、T 6。
采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T 5、T 6的设置相同。
c、T0、T1、T2图3a图3b图3有专用排瓦斯巷的采煤工作面甲烷传感器的设置d、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。
e、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
f、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，即在上隅角、工作面及其回风巷各设置1个甲烷传感器。
最新煤矿瓦斯传感器设置的规定
煤矿瓦斯传感器设置的规定
1、采煤工作面
低瓦斯矿井采煤工作面：上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪；工作面回风侧设置甲烷传感器T1；工作面回风巷设置甲烷传感器T2；采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4 。
安装位置及要求按照图1所示。
图1 低瓦斯矿井采煤工作面瓦斯传感器设置高瓦斯矿井、煤与瓦斯突出矿井采煤工作面：上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪；工作面设置高低浓度瓦斯传感器T1；工作面回风巷设置高低浓度瓦斯传感器T2；工作面进风侧设置高低浓度瓦斯传感器T3。
安装位置及要求按照图2所示。
图2 高瓦斯、煤与瓦斯突出矿井采煤工作面瓦斯传感器设置
2、掘进工作面
低瓦斯矿井掘进工作面：必须在工作面设置甲烷传感器T1；掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设甲烷传感器T2。
安装位置及要求按照图3所示。
图3 低瓦斯矿井掘进工作面瓦斯传感器设置
高瓦斯矿井、煤与瓦斯突出矿井掘进工作面：必须在工作面设置高低浓度瓦斯传感器T1，回风流中设置高低浓度瓦斯传感器T2。
安装位置及要求按照图4所示。
图4高瓦斯、煤与瓦斯突出矿井掘进工作面瓦斯传感器设置
3、硐室及其他：回风流中的机电硐室必须在进风侧设置瓦斯传感器，安装位置及要求如图5所示。
图5 回风流中机电硐室瓦斯传感器设置。
安全监控系统传感器设置标准
鄂托克旗新亚煤焦有限责任公司安全监控系统传感器设置标准(试行)鄂托克旗新亚煤焦有限公司2013年9月鄂托克旗新亚煤焦有限责任公司安全监控系统传感器设置标准(试行)1范围本标准适用于新亚煤矿安全监控系统的设置要求。
2 总则为了规范晋城有限公司所辖煤矿安全监控系统管理工作，进一步提高煤矿安全生产保障能力，根据《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029－2007)、《煤矿安全监控系统通用技术要求》(AQ6021－2006)、《煤矿安全规程》、《山西煤炭运销集团晋城有限公司煤业公司“一通三防”管理规定》的要求，特制定所辖煤矿安全监控系统中各类传感器的设置标准。
在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
3定义3.1煤矿安全监控系统具有模拟量、开关量、累计采集量、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，有主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器将被测物理量转换为电信号输出的装置。
3.3甲烷传感器连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4 风速传感器连续监测矿井通风巷道中风速大小的装置。
3.5 风压传感器连续监测矿井通风机、风门、密闭巷道、等地点通风压力的装置。
3.6 一氧化碳传感器连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生一氧化碳的装置。
3.7 温度传感器连续监测矿井环境温度高低的装置。
3.8 烟雾传感器连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。
3.9 设备开停传感器连续监测矿井中机电设备“开”或“停”工作状态的装置。
高瓦斯矿井传感器布置全图
煤矿传感器安装位置图目录图1：U型通风方式采煤工作面甲烷传感器的设置图2: Z型通风方式采煤工作面甲烷传感器的设置图3: Y型通风方式采煤工作面甲烷传感器的设置图4: H型通风方式采煤工作面甲烷传感器的设置图5: W型通风方式采煤工作面甲烷传感器的设置图6：专用排瓦斯巷采煤工作面甲烷传感器的设置图7：采煤工作面一氧化碳传感器的设置图8：采煤工作面温度传感器的设置图9a:采用两条巷道回风的采煤工作面甲烷传感器的设置图9b:采用两条巷道回风的采煤工作面甲烷传感器的设置图10:专用排瓦斯巷的采煤工作面甲烷传感器的设置图11:掘进工作面甲烷传感器的设置图12:双巷掘进工作面甲烷传感器的设置图13：在回风流中的机电硐室甲烷传感的设置图14:瓦斯涌出巷道的下风流中甲烷传感器的设置图15:装煤点甲烷传感器的设置图1：U型通风方式采煤工作面甲烷传感器的设置图2: Z型通风方式采煤工作面甲烷传感器的设置图3: Y型通风方式采煤工作面甲烷传感器的设置图4: H 型通风方式采煤工作面甲烷传感器的设置图5: W 型通风方式采煤工作面甲烷传感器的设置图6：专用排瓦斯巷采煤工作面甲烷传感器的设置图7：采煤工作面一氧化碳传感器的设置图8：采煤工作面温度传感器的设置图9a:采用两条巷道回风的采煤工作面甲烷传感器的设置图9b:采用两条巷道回风的采煤工作面甲烷传感器的设置图10:有专用排瓦斯巷的采煤工作面甲烷传感器的设置图11:掘进工作面甲烷传感器的设置图12:双巷掘进工作面甲烷传感器的设置图13：在回风流中的机电硐室甲烷传感的设置图14:瓦斯涌出巷道的下风流中甲烷传感器的设置架空线3~5m图15:装煤点甲烷传感器的设置。
2-1. 227 煤矿井下各类传感器的安装及设置要求详解
煤矿井下各类传感器的安装及设置要求详解煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。
根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。
一、甲烷(瓦斯)传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪;矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
10、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器;不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
二、一氧化碳传感器的设置：1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲烷传感器的设置（1）甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
（2）甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围必须符合表1的规定。
表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围甲烷传感器设置地点甲烷传感器编号报警浓度断电浓度复电浓度断电范围采煤工作面上隅角T0≥1.0%CH4≥1.5%CH4<1.5%CH4工作面及其回风巷内全部非本质安全型电气设备低瓦斯和高瓦斯矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备煤与瓦斯突出矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备采煤工作面回风巷T2≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井回采工作面进风巷T3≥0.5%CH4≥0.5%CH4<0.5%CH4进风巷内全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷T4≥0.5%CH ≥0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷内全部非本质安全型电气设备采用两条以上巷道回风的采煤工作面第二、第三条回风巷T5≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备T6≥1.0%CH4≥1.0%CH4<1.0%CH4专用排瓦斯巷T7≥2.5%CH4≥2.5%CH4<2.5%CH4工作面内全部非本质安全型电气设备有专用排瓦斯巷的采煤工作面混合回风流处T8≥1.0%CH4≥1.0%CH4<1.0%CH4工作面内及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井采煤工作面回风巷中部≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备采煤机≥1.0%CH4≥1.5%CH4<1.0%CH4采煤机电源煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面回风流中T2≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前T3≥0.5%CH4≥0.5%CH4<0.5%CH4掘进巷道内全部非本质安全型电气设备≥1.5%CH4≥1.5%CH4<0.5%CH4包括局部通风机在内的掘进巷道内全部非本质安全型电气设备高瓦斯矿井双巷掘进工作面混合回风流处T3≥1.5%CH4≥1.5%CH4<1.0%CH4包括局部通风机在内的全部非本质安全电源高瓦斯和煤与瓦斯突出矿井掘进巷道中部≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备掘进机≥1.0%CH4≥1.5%CH4<1.0%CH4掘进机电源采区回风巷≥1.0%CH4——一翼回风巷及总回风巷≥0.75%CH4——回风流中的机电硐室的进风侧≥0.5%CH4≥0.5%CH4<0.5%CH4机电硐室内全部非本质安全型电气设备使用架线电机车的主要运输巷道内装煤点处≥0.5%CH4≥0.5%CH4<0.5%CH4装煤点处上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道内使≥0.5%CH4≥0.5%CH4<0.5%CH4瓦斯涌出巷道上风流100米内及其下风流的架空线电源和全部非本质用架线电机车时，瓦斯涌出巷道的下风流处安全型电气设备矿用防爆特殊型蓄电池电机车内≥0.5%CH4≥0.5%CH4<0.5%CH4机车电源矿用防爆特殊型柴油机车内≥0.5%CH4≥0.5%CH4兼做回风井的装有带式输送机的井筒≥0.5%CH4≥0.7%CH4<0.7%CH4井筒内全部非本质安全型电气设备回风巷道内电气设备上风侧≥1.0%CH4≥1.0%CH4<1.0%CH4回风巷道内全部非本质安全型电气设备井下煤仓上方、地面选煤厂煤仓上方≥1.5%CH4≥1.5%CH4<1.5%CH4贮煤仓运煤的各类运输设备封闭的地面选煤厂内≥1.5%CH4≥1.5%CH4<1.5%CH4选煤厂内全部电气设备封闭的带式输送机地面走廊内, 带式输送机滚筒上方≥1.5%CH4≥1.5%CH4<1.5%CH4带式输送机地面走廊内全部电气设备地面瓦斯抽放泵站室内≥0.5%CH4———井下瓦斯抽放泵站内≥0.5%CH4≥0.5%CH4<0.5%CH4切断抽放泵站电源。
地面瓦斯抽放泵站输出利用管路中≤30% CH4———不利用瓦斯、采用干式抽放瓦斯设备的瓦斯抽放泵站输出管路中≤25% CH4———井下临时抽放泵站下风侧栅栏外≥1.0%CH4≥1.0%CH4<1.0%CH4抽放瓦斯泵电源（3）采煤工作面甲烷传感器的设置a、长壁采煤工作面甲烷传感器必须按图1设置。
U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T 2；若煤与瓦斯突出矿井的甲烷传感器T 1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T 3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T 4，如图1a 所示。
Z 型、Y 型、H 型和W 型通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b-e 所示。
图1a U 型通风方式采煤工作面甲烷传感器的设置图1b Z 型通风方式采煤工作面甲烷传感器的设置≤10mT 1 T 210～15m10～15mT 1T 2 T 310～15m T 4≤10mT 0上隅角≤10m图1c Y 型通风方式采煤工作面甲烷传感器的设置图1d H 型通风方式采煤工作面甲烷传感器的设置T 1T 2≤10m10～15mT 1T 2T 1T 2≤10m≤10m10～15m10～15m图1e W 型通风方式采煤工作面甲烷传感器的设置b 、采用两条巷道回风的采煤工作面甲烷传感器必须按图2设置：甲烷传感器T 0、T 1和T 2的设置同图1a ；在第二条回风巷设置甲烷传感器T 5、T 6。
采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T 5、T 6的设置相同。
图2采用两条巷道回风的采煤工作面甲烷传感器的设置c 、有专用排瓦斯巷的采煤工作面甲烷传感器必须按图3设置。
甲烷传感器T 0、T 1T 2 ≤10m10～15mT 6T 0T 5T 1、T 2 的设置同图1 a ；在专用排瓦斯巷设置甲烷传感器T 7，在工作面混合回风风流处设置甲烷传感器T 8，如图3a 、b 所示。
图3aT 1≤10m10~15m T 7T 8T 010～15mT 210~15m图3b图3有专用排瓦斯巷的采煤工作面甲烷传感器的设置d 、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m 时，必须在回风巷中部增设甲烷传感器。
e 、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
f 、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，即在上隅角、工作面及其回风巷各设置1个甲烷传感器。
（1）掘进工作面甲烷传感器的设置a 、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图4设置：在工作面混合风流处设置甲烷传感器T 1，在工作面回风流中设置甲烷传感器T 2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T 3。
≤10m10~15mT 1T 2T 710~15mT 8T 010~15m≤5m10~15m3~5m图4掘进工作面甲烷传感器的设置b 、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器必须按图5设置：在掘进工作面及其回风巷设置甲烷传感器T 1和T 2；在工作面混合回风流处设置甲烷传感器T 3。
图5双巷掘进工作面甲烷传感器的设置c 、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m 时，必须在掘进巷道中部增设甲烷传感器。
d 、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
e 、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。
f 、设在回风流中的机电硐室进风侧必须设置甲烷传感器.g 、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器，如T 1T 2T 1T 2 T 3≤5m10～15m10～15mT 1T 2T 3h、高瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中.I、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
j、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
（5）回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器。
（6）井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
（7）封闭的地面选煤厂机房内上方应设置甲烷传感器。
（8）封闭的带式输送机地面走廊上方宜设置甲烷传感器。
（9）瓦斯抽放泵站甲烷传感器的设置。
a、地面瓦斯抽放泵站内距房顶300mm处必须设置甲烷传感器。
井下临时抽放泵站内下风侧必须设置甲烷传感器。
b、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
c、井下排瓦斯管路出口的下风侧栅栏外必须设置甲烷传感器。
（10）其它传感器的设置一氧化碳传感器的设置a、一氧化碳传感器应垂直悬挂在巷道的上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
b、开采容易自燃、自燃煤层的采煤工作面回风巷必须设置一氧化碳传感器。
c、带式输送机滚筒下风側10-15m处应设置一氧化碳传感器，报警浓度为0.0024%CO。
d、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%CO。
e、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%CO。
（11）风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。
风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。
当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。
