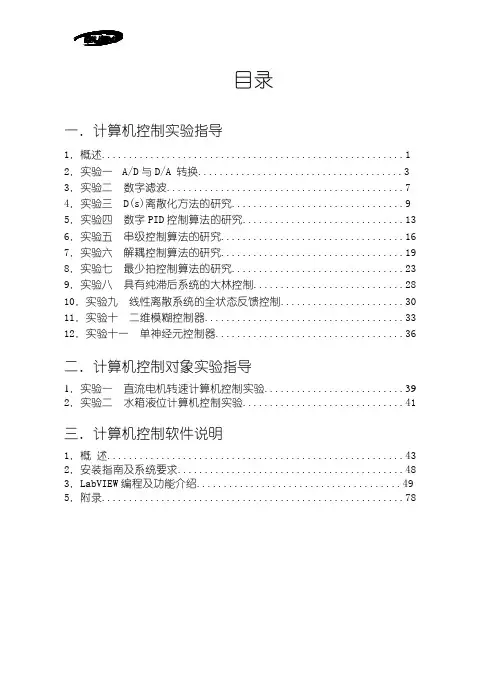

目录一.计算机控制实验指导1.概述 (1)2.实验一A/D与D/A 转换 (3)3.实验二数字滤波 (7)4.实验三 D(s)离散化方法的研究 (9)5.实验四数字PID控制算法的研究 (13)6.实验五串级控制算法的研究 (16)7.实验六解耦控制算法的研究 (19)8.实验七最少拍控制算法的研究 (23)9.实验八具有纯滞后系统的大林控制 (28)10.实验九线性离散系统的全状态反馈控制 (30)11.实验十二维模糊控制器 (33)12.实验十一单神经元控制器 (36)二.计算机控制对象实验指导1.实验一直流电机转速计算机控制实验 (39)2.实验二水箱液位计算机控制实验 (41)三.计算机控制软件说明1.概述 (43)2.安装指南及系统要求 (48)3.LabVIEW编程及功能介绍 (49)5.附录 (78)概述一.系统功能特点1.以PC微机为操作台,高效率支持“计算机控制”的教学实验。

2.系统含有高阶电模拟单元,可根据教学实验需要进行灵活组合,构成各种典型环节与系统。

3.系统含有界面友好、功能丰富的软件。

PC微机在实验中,除了用作实验测试所需的虚拟仪器外,还可用作测试信号发生器以及具有很强柔性的数字控制器。

4.系统的硬件、软件设计,充分考虑了开放型、研究型实验的需要。

可自己设计实验内容,构建系统对象,编写控制算法,进行计算机控制技术的研究。

二.系统构成实验系统由上位PC微机(含实验系统上位机软件)、ACCT-I实验箱、USB2.0通讯线等组成。

ACCT-I实验箱内装有以C8051F060芯片(含数据处理系统软件)为核心构成的数据处理卡,通过USB口与PC微机连接。

1.ACCT-I实验箱简介ACCT-I实验箱是一个通用的实验箱。

它主要由电源部分U1单元,信号源部分U2单元,与PC机进行通讯的数据处理单元U3,元器件单元U4,非线性单元U5,U6,U7,模拟电路单元U8~U16组成,详见附图。

0911DCS实验指导书NEW

0911DCS实验指导书NEW

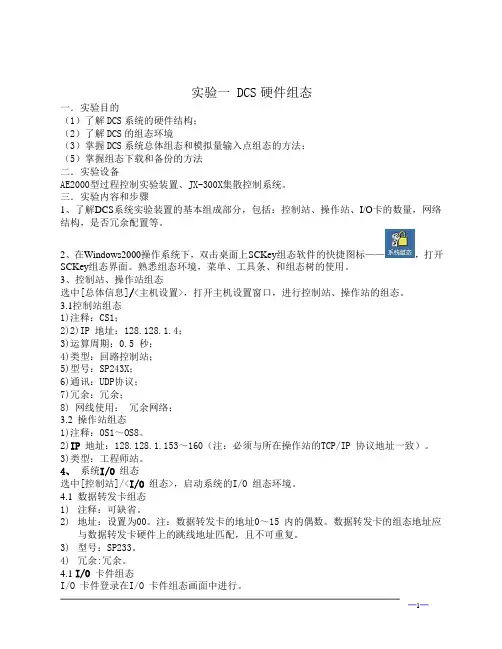

实验一 DCS硬件组态一.实验目的(1)了解DCS系统的硬件结构;(2)了解DCS的组态环境(3)掌握DCS系统总体组态和模拟量输入点组态的方法;(5)掌握组态下载和备份的方法二.实验设备AE2000型过程控制实验装置、JX-300X集散控制系统。

三.实验内容和步骤1、了解DCS系统实验装置的基本组成部分,包括:控制站、操作站、I/O卡的数量,网络结构,是否冗余配置等。

2、在Windows2000操作系统下,双击桌面上SCKey组态软件的快捷图标——,打开SCKey组态界面。

熟悉组态环境,菜单、工具条、和组态树的使用。

3、控制站、操作站组态选中[总体信息]/<主机设置>,打开主机设置窗口,进行控制站、操作站的组态。

3.1控制站组态1)注释:CS1;2)2)IP 地址:128.128.1.4;3)运算周期:0.5 秒;4)类型:回路控制站;5)型号:SP243X;6)通讯:UDP协议;7)冗余:冗余;8) 网线使用:冗余网络;3.2操作站组态1)注释:OS1~OS8。

2)IP 地址:128.128.1.153~160(注:必须与所在操作站的TCP/IP 协议地址一致)。

3)类型:工程师站。

4、系统I/O 组态选中[控制站]/<I/O 组态>,启动系统的I/O 组态环境。

4.1数据转发卡组态1)注释:可缺省。

2)地址:设置为00。

注:数据转发卡的地址0~15 内的偶数。

数据转发卡的组态地址应与数据转发卡硬件上的跳线地址匹配,且不可重复。

3)型号:SP233。

4)冗余:冗余。

4.1 I/O 卡件组态I/O 卡件登录在I/O 卡件组态画面中进行。

1)注释:对当前I/O 卡件的文字说明,。

2)地址:定义当前I/O 卡件在挂接的数据转发卡上的地址,地址为0~15,并与它在控制站机笼中的排列编号相匹配,且不可重复。

3)型号:选定当前组态I/O 卡件的类型。

4)冗余:不冗余。

具体设置如下:地址00:SP314X电压信号输入卡;地址01:SP314X电压信号输入卡;地址02:SP314X电压信号输入卡;地址03:SP322模拟量信号输出卡;地址04:SP364继电器输出卡;4.2信号点组态1)位号:当前信号点在系统中的位号,每个信号点在系统中的位号不能重复,位号必须以字母开头,不能使用汉字,字长不得超过10个英文字符。
