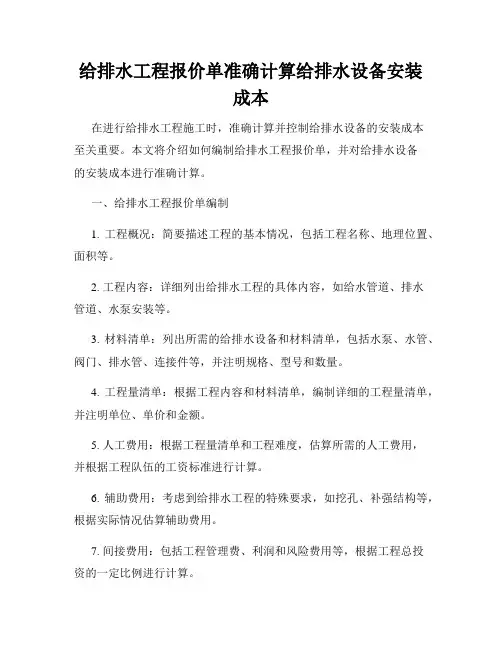

给排水工程报价单准确计算给排水设备安装成本在进行给排水工程施工时,准确计算并控制给排水设备的安装成本至关重要。

本文将介绍如何编制给排水工程报价单,并对给排水设备的安装成本进行准确计算。

一、给排水工程报价单编制1. 工程概况:简要描述工程的基本情况,包括工程名称、地理位置、面积等。

2. 工程内容:详细列出给排水工程的具体内容,如给水管道、排水管道、水泵安装等。

3. 材料清单:列出所需的给排水设备和材料清单,包括水泵、水管、阀门、排水管、连接件等,并注明规格、型号和数量。

4. 工程量清单:根据工程内容和材料清单,编制详细的工程量清单,并注明单位、单价和金额。

5. 人工费用:根据工程量清单和工程难度,估算所需的人工费用,并根据工程队伍的工资标准进行计算。

6. 辅助费用:考虑到给排水工程的特殊要求,如挖孔、补强结构等,根据实际情况估算辅助费用。

7. 间接费用:包括工程管理费、利润和风险费用等,根据工程总投资的一定比例进行计算。

8. 报价单编制:根据以上数据,编制完整的给排水工程报价单,并按照规定格式填写。

二、给排水设备安装成本计算给排水设备的安装成本包括设备采购费用和设备安装费用。

1. 设备采购费用:根据材料清单,统计所需设备的采购费用,并考虑设备的运输、保险等其他费用。

2. 设备安装费用:设备安装费用由以下几个部分构成:(1) 运输费用:将设备从供应商处运输到施工现场的费用,包括搬运、装卸、起重等费用。

(2) 安装费用:根据设备的种类和规格,考虑到安装难度和工期,估算设备的安装费用。

通常,大型设备的安装费用较高,需要考虑使用专业的安装公司。

(3) 材料费用:安装过程中需要使用的安装材料的费用,如螺栓、螺丝、垫片等。

(4) 动力费用:如果设备需要使用电力、水力等动力来源,还需要考虑动力设备的安装费用。

(5) 测试和调试费用:安装完成后,需要对设备进行相关的测试和调试工作,以确保设备的正常运行,这部分费用也需要计算在内。

安装给排水工程预算书

安装给排水工程预算书

引言概述:
正文:
1.项目概述
1.1工程背景
1.2项目目标和需求
1.3工程范围和规模
1.4工期和进度计划
2.成本估算
2.1材料成本
不同类型的给排水材料和设备的价格
材料数量的合理估计和选取
2.2人工成本
不同人员的工资和社会保险费用计算
人员数量和工作时间的合理安排
2.3设备成本
使用或租赁不同类型设备的费用预估
设备数量和使用时间的合理安排
2.4其他费用
办公费用、管理费用及其他间接费用的合理估计
风险因素和储备金的预算
3.项目进度和资源计划
3.1项目阶段划分和工期安排
3.2人力资源需求和安排
3.3设备资源需求和安排
3.4材料采购计划和供应链管理
3.5进度控制和风险管理
4.质量管理和监督
4.1监督机构的选择和职责划分
4.2质量标准和检测方法的确定
4.3施工验收和质量评估
4.4故障排除和维护计划
4.5异常情况处理和项目变更管理
5.经济性和环境影响评估
5.1投资回报率和收益分析
5.2经济性评估和成本效益分析
5.3环境影响评估和可持续发展考虑5.4节能减排措施和绿色施工方法5.5社会效益和风险管理
总结:。

给排水工程施工图预算(图文并茂)课件

给排水工程施工图预算(图文并茂)课件

04 预算审核与调整
预算审核的内容与方法
内容
审核工程量、单价、取费等是否合理。
方法
对比审核法、重点审核法、全面审核法等。
预算调整的原则与程序
原则
实事求是、客观公正、及时准确。
程序
收集资料、现场勘查、调整预算、审核批准。
预算审核与调整的注意事项
确保审核调整的及时性,避免 影响施工进度。
注意审核调整的合法性和合规 性,遵循相关法律法规和政策 。
问题2
如何调整预算?
解答1
预算审核是确保预算准确性的关键环节,需要从 工程量、定额选用、取费标准等方面进行全面审 核。对于给排水工程,需要注意图纸与实际施工 的差异对预算的影响。
解答2
在实际施工过程中,由于各种因素的影响,有时 需要对预算进行调整。调整时需注意合理性和合 规性,确保调整依据充分、调整程序规范。
实践操作注意事项与建议
注意事项
强调实践操作中需要注意的事项,如 工程量计算的准确性、定额套用的合 理性、费用计取的合规性等。
建议与改进
根据实践操作中存在的问题和不足, 提出改进建议和优化措施,帮助学生 提高预算编制水平。
06 常见问题与解答
施工图预算编制常见问题
问题1
如何确定工程量?
问题2
如何选用合适的定额?
给排水工程施工图预算 (图文并茂)课件
目录
Contents
• 给排水工程基础知识 • 施工图预算基本概念 • 给排水工程施工图预算编制 • 预算审核与调整 • 案例分析与实践操作 • 常见问题与解答
01 给排水工程基础知识
给排水工程概述
01
02
03
给排水工程定义
给排水工程是负责提供和 排放生活和工业用水的工 程,包括给水系统和排水 系统两部分。

施工图预算

施工图预算

4.对比审查法 对比审查法是当工程条件相同时,用已完工程的预算或未 完但已经过审查修正的工程预算对比审查拟建工程的同类 工程预算的一种方法。采用该方法一般须符合下列条件。 (1) 拟建工程与已完或在建工程采用同一施工图,但基 础部分和现场施工条件不同,则相同部分可采用对比审查 法。 (2)工程设计相同,但建筑面积不同,两工程的建筑面积 之比与两工程各分部分项工程量之比大体一致。此时可按 分项工程量的比例,审查拟建工程各分部分项工程的工程 量,或用两工程每平方米建筑面积造价、每平方米建筑面 积的各分部分项工程量对比进行审查。 (3) 两工程面积相同,但设计图纸不完全相同,则对相 同的部分,如厂房中的柱子、屋架、屋面、砖墙等,可进 行工程量的对照审查。对不能对比的分部分项工程可按图 纸计算。
程的计量单位保持一致。
3.套工料单价

按单位工程施工图预算直接费计算公式求得单位工程人工费、 材料费和机械使用费之和。同时注意以下几项内容。
(1)分项工程的名称、规格、计量单位必须与预算定额工料单价 或单位计价表中所列内容完全一致。以防重套、漏套或错套 工料单价而产生偏差; (2) 进行局部换算或调整时,换算指定额中已计价的主要材料 品种不同而进行的换价,一般不调量;调整指施工工艺条件 不同而对人工、机械的数量增减,一般调量不换价; (3) 若分项工程不能直接套用定额、不能换算和调整时,应编 制补充单位计价表; (4) 定额说明允许换算与调整以外部分不得任意修改。
费和施工机械使用费并汇总求和。

实物法直接费的计算公式为: 单位工程预算直接费=∑(工程量×材料预算定额用量×当 时当地材料预算)+∑(工程量×人工预算定额用量×当时当 地人工工资单价)+∑(工程量×施工机械预算定额台班用 量×当时当地机械台班单价)

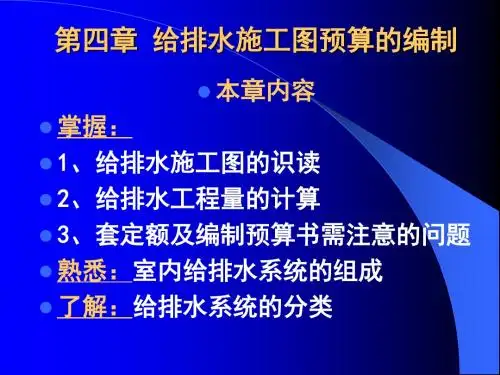

给排水施工图预算的编制

给排水施工图预算的编制

(3)套定额的有关说明及规定
定额中包括的工作内容
定额 P5
管道安装定额中,除项目表头所包括的 工作内容之外,还包括下列工作内容:
1)管道及接头零件安装。
2)水压试验或灌水试验。
3)室内DN32及以内给水、采暖管道均已 包括管卡及托钩制作安装;定额 P35
4)钢管包括弯管制作与安装(伸缩器 除外)。
入口处设阀门者以阀门为界。 排水管道: 室内外界线以出户第一个排水检查井为
界。
(2)管道安装
管道安装分室内、室外,其工程量按不 同管材、不同连接形式、密封面材料不 同分列项目。--定额目录
工程量计算均以施工图所示管道中心长 度,以“10m”为计量单位,不扣除阀门、 管件(包括减压器、疏水器、水表、伸 缩器等组成安装)所占的长度。
系。
排水管道的规格、标高。 排水设施的数量和相互间的关系。
三、给排水工程施工图表达的方式
1、用线段表示管道。
管道的规格用线旁加文字标注表示。
如:DN50则表示该段管道直径为50mm。
给排水工程图纸中只标注管径而不标注 管长。
2、给排水系统的区分常用文字标注区分。
如给1、给2、排1、排2等均为给排水系 统区分的编号。
连接卫生洁具的给水、排水管道,图纸 设计有明确要求的,按设计要求计算;
没有明确要求的,给水管道计算至 卫生洁具进水阀门处(角阀、自动 冲洗阀等),排水管道计算至出楼 地面、墙面10cm处。
对于水平管在计算时是以平面图中 的尺寸计算或用比例尺丈量;
对于立管的长度,可通过系统图或 建筑剖面图上的标高计算。例:
(2)暗装:
管道敷设在地下室天花扳下或吊顶中, 或在管廊、管沟中隐蔽敷设。

某住宅楼给排水安装工程施工图预算

某住宅楼给排水安装工程施工图预算

目录一.编制依据及工程内容------------------------------------------------------------------2 二.熟悉图样,划分工程项目------------------------------------------------------------2 三.计算工程量------------------------------------------------------------------------------3 四.整理工程量------------------------------------------------------------------------------7 五.套定额,计算定额直接费------------------------------------------------------------7 六.计算主材费------------------------------------------------------------------------------7 七.计算脚手架费用------------------------------------------------------------------------9 八.计算定额直接费------------------------------------------------------------------------9 九.计算间接费------------------------------------------------------------------------------9 十.计算直接费和间接费之和------------------------------------------------------------9 十一.计算计划利润----------------------------------------------------------------------9 十二.计算税金----------------------------------------------------------------------------9 十三.工程造价计算----------------------------------------------------------------------9 十四.进行工料机分析-------------------------------------------------------------------11 附录:参考资料及文献---------------------------------------------------------------------17长春市某住宅楼给排水安装工程施工图预算一:编制依据及工程内容:1.本预算编制依据:(1)施工图和说明书;(2)施工组织设计;(3)吉林省2000年安装工程单位估价表;(4)吉林省2000年建筑安装工程费用定额;(5)吉林省材料预算价格。

施工图预算

施工图预算

施工图预算的编制与审查一、施工图预算的概念施工图预算基本建设阶段施工图设计图工工编制编制依据施工图施工设计预算| 价计算内容单位工程造工施工施工图预算据的施工图设计的施工图设计、预算施工图设计、计、施工设计计算编制的工预算的二、施工图预算的内容与分类施工图预算的编制对象为单位工程,因此也称单位工程预算。

单位工程预算。

施工图预算的编制对象为单位工程,因此也称单位工程预算施工图预算通常分为土建工程预算安装工程预算两大类。

施工图预算通常分为土建工程预算和安装工程预算两大类。

土建工程预算和两大类一般土建工程预算单位工程预算安装工程预算建筑工程预算装饰装修工程预算给排水工程预算电气照明工程预算暖通工程预算本章内容三、施工图预算的作用是设计阶段控制工程造价的重要环节,是控制施工图设计不突破设计概算的重要措施编制招标标底、投标报价,签订工程施工合同编制工程结算进行两算对比进行两算对比四、施工图预算的编制依据1.经批准和会审的施工图设计文件及有关标准图集经批准和会审的施工图设计文件及有关标准图集经批准的设计概算文件是控制工程拨款或贷款的最高限额,也是控制单位工程预算的主要依据。

限额,也是控制单位工程预算的主要依据。

若工程预算确定的投资总额超过设计概算,需补做调整设计概算,定的投资总额超过设计概算,需补做调整设计概算,经原批准机构批准后方可实施。

批准机构批准后方可实施。

2.工程预算定额是编制施工图预算的基础资料,是确定分项工程子目、是编制施工图预算的基础资料,是确定分项工程子目、计算工程量、选用单价、计算工程量、选用单价、计算直接工程费的依据3.材料预算价格各地区材料预算价格是确定材料价差的依据4.施工组织设计对施工方法、施工机械选择、对施工方法、施工机械选择、材料构件的加工和堆放地点都有明确规定,直接影响计算工程量和选套预算单价。

点都有明确规定,直接影响计算工程量和选套预算单价。

5.费用定额及取费标准各省、市、自治区和各专业部门规定的费用定额及计算各省、程序是计算工程造价的重要依据。

施工图预算的概念及其编制内容

 施工图预算的概念及其编制内容

施工图预算的概念及其编制内容( 一) 施工图预算的含义及作用1.施工图预算的含义施工图预算是以施工图设计文件为依据,按照规定的程序、方法和依据,在工程施工前对工程项目的工程费用进行的预测与计算。

施工图预算的成果文件称作施工图预算书,也简称施工图预算,它是在施工图设计阶段对工程建设所需资金作出较精确计算的设计文件。

施工图预算价格既可以是按照政府统一规定的预算单价、取费标准、计价程序计算得到的属于计划或预期性质的施工图预算价格,也可以是通过招标投标法定程序后施工企业根据自身的实力即企业定额、资源市场单价以及市场供求及竞争状况计算得到的反映市场性质的施工图预算价格。

2.施工图预算的作用施工图预算作为建设工程建设程序中一个重要的技术经济文件,在工程建设实施过程中具有十分重要的作用,可以归纳为以下几个方面:(1) 施工图预算对投资方的作用。

1) 施工图预算是设计阶段控制工程造价的重要环节,是控制施工图设计不突破设计概算的重要措施。

2) 施工图预算是控制造价及资金合理使用的依据。

施工图预算确定的预算造价是工程的计划成本,投资方按施工图预算造价筹集建设资金,合理安排建设资金计划,确保建设资金的有效使用,保证项目建设顺利进行。

3) 施工图预算是确定工程招标控制价的依据。

在设置招标控制价的情况下,建筑安装工程的招标控制价可按照施工图预算来确定。

招标控制价通常是在施工图预算的基础上考虑工程的特殊施工措施、工程质量要求、目标工期、招标工程范围以及自然条件等因素进行编制的。

4) 施工图预算可以作为确定合同价款、拨付工程进度款及办理工程结算的基础。

3.施工图预算对施工企业的作用1) 施工图预算是建筑施工企业投标报价的基础。

在激烈的建筑市场竞争中,建筑施工企业需要根据施工图预算,结合企业的投标策略,确定投标报价。

2) 施工图预算是建筑工程预算包干的依据和签订施工合同的主要内容。

在采用总价合同的情况下,施工单位通过与建设单位协商,可在施工图预算的基础上,考虑设计或施工变更后可能发生的费用与其他风险因素,增加一定系数作为工程造价一次性包干价。

给排水工程_施工图预算计价表

给排水工程_施工图预算计价表

3552 1292.41 147 258 134 1795 1960 1348 199 442 332 1083 600 55 111 592 907 567 30.83 49.26 41.05 344.7 213.4 205.15 69.75 103.44 86.2 82.1 0 47.57 102.6 546.6 837.3 496.5
给排水工程
序号 编号 项目名称 单位 工程量 单价 人工费单 价
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
2-2-248 2-2-247 2-2-11 2-2-10 2-4-129 2-4-2 2-4-1 2-5-15 2-5-5 2-5-9 2-5-26 2-4-85 2-4-84 8-505 A8640 2-2-266 2-11-4 2-11-18 2-11-21 4-12-38 4-5-1 4-5-5 1-16-46 1-3-2
2328 2179 1132
610.7 712.19 355.45
907.06 621.05 135.89 397.92 1.35 0 0 205.85 119.95 512.1 68.15 0 0 22.3 600 0 0 0 0 29 0 0 752.79 708.64 2081.5
722.1 742.02 588.98 1673.6 108.46 201.19 86.66 1194.7 1596.1 601.35 51.05 323.16 233.05 970 0 0 0 0 0 0 0 0 0 0 0
29.26 14.31 5.96 4.8 0.18 0 0 41.17 23.99
2.86 2.38 2.27 2.27 0.6 1.19 1.19 10.02 6.2 5.96 2.03 2.51 2.51 0.88 0 0.07 1.71 2.28 2.33 0.83 9.53 3.67 1.11 9.53 0

安装造价给排水计算内容

安装造价给排水计算内容

安装造价给排水计算内容
安装造价中给排水工程的计算内容主要包括以下几项:
1. 管道安装工程费用:根据管道的材质、规格、连接方式等因素计算,包括室内管道和室外管道的安装费用。

2. 管件、阀门等配件安装费用:根据管件、阀门的种类、材质、规格等因素计算,包括各种管件、阀门的安装费用。

3. 消防系统安装工程费用:根据消防系统的规模、设备种类、连接方式等因素计算,包括喷淋系统、消火栓系统、报警系统等消防设备的安装费用。

4. 给水设备安装工程费用:根据给水设备的种类、规格、连接方式等因素计算,包括水泵、水箱、水处理设备等给水设备的安装费用。

5. 排水设备安装工程费用:根据排水设备的种类、规格、连接方式等因素计算,包括排水泵、排水管道、污水处理设备等排水设备的安装费用。

6. 管道试压、吹扫工程费用:根据管道试压、吹扫的工艺要求和工程量计算,包括管道试压、吹扫过程中的材料费和人工费。

7. 其他相关费用:根据实际需要,包括工程管理费、税金等其他相关费用。

以上内容仅供参考,具体计算方法可能会因地区和行业标准而有所不同。

在实际计算过程中,建议咨询专业工程造价人员进行准确计算。

给排水安装工程工程量清单计价

给排水安装工程工程量清单计价

给排水安装工程工程量清单计价一、前言本文档旨在详细介绍给排水安装工程的工程量清单计价方法,希望能帮助从事该领域的工程师和技术人员更系统地进行工程量计算和价格估算。

二、给排水安装工程的工程量清单1. 项目概述本工程的主要内容为对给水管道和排水管道进行安装与维护。

2. 工程量清单分类给排水安装工程的工程量清单可以分为以下几个类别:•给水管道工程•排水管道工程•给水设备安装工程•排水设备安装工程•给排水工程其它工程(1)给水管道工程给水管道工程包括管材、管件、阀门、支架等各种材料的安装。

给水管道工程的计量单位:米。

(2)排水管道工程排水管道工程包括管材、管件、阀门、支架等各种材料的安装。

排水管道工程的计量单位:米。

(3)给水设备安装工程给水设备安装工程包括水泵、水箱、水表、水龙头等各种设备的安装。

给水设备安装工程的计量单位:个。

(4)排水设备安装工程排水设备安装工程包括污水泵、排水管、检查井等各种设备的安装。

排水设备安装工程的计量单位:个。

(5)给排水工程其它工程给排水工程其它工程包括输水输油泵站、水闸、泵房等费用。

3. 工程量清单计算(1)给水管道工程计算给水管道工程的计算公式:工程量 = 给水管道长度 × 单价。

其中,单价包括管材、管件、阀门、支架等各种材料的成本加工费和工程开支等费用。

(2)排水管道工程计算排水管道工程的计算公式:工程量 = 排水管道长度 × 单价。

其中,单价包括管材、管件、阀门、支架等各种材料的成本加工费和工程开支费用。

(3)给水设备安装工程计算给水设备安装工程的计算公式:工程量 = 设备数量 × 单价。

其中,单价包括水泵、水箱、水表、水龙头等各种设备的成本费用和工程开支费用。

(4)排水设备安装工程计算排水设备安装工程的计算公式:工程量 = 设备数量 × 单价。

其中,单价包括污水泵、排水管、检查井等各种设备的成本费用和工程开支费用。

(5)给排水工程其它工程计算给排水工程其它工程的计算公式:工程量 = 费用 × 单价。

安装工程造价施工图预算

安装工程造价施工图预算
根据施工图纸和工程量清单,明 确住宅楼安装工程的范围和具体 内容。
依据施工图纸和相关规范,准确 计算各分项工程的工程量。
套用定额和计价
根据工程量,选择合适的定额子 目,并依据市场价格或指导价进 行计价。
总结词
汇总造价
住宅楼安装工程预算编制的步骤 和要点
将各分项工程的造价进行汇总, 形成完整的安装工程预算造价。
措施费
为完成施工任务而采取的特殊措施所产生的 费用,如脚手架、模板等费用。
间接费
管理费
为组织和管理施工所产生的费用,如管理人员工资、 办公费等。
规费
按照国家规定必须缴纳的费用,如社会保险费、住房 公积金等。
财务费
因施工需要而产生的短期借款利息、金融机构手续费 等费用。
利润和税金
利润
施工单位因完成施工任务而应得的收 益。
02 安装工程造价概述
安装工程造价的概念
01
安装工程造价是指对建筑安装工 程所花费的费用进行估算、预算 和结算的过程。
02
它涉及到对人工、材料、设备等 成本进行评估,以及考虑相关的 间接费用和管理费用。
安装工程造价的构成
直接成本
01
包括人工费、材料费、设备费等,这些费用与具体的工程实施
直接相关。
调整和审查
对计算过程中出现的误差和异常情 况进行调整和审查,确保施工图预 算的准确性和合理性。
04 安装工程计量与计价
工程量清单计价模式
1
工程量清单计价模式是一种国际通用的计价方式, 用于规范工程建设项目的造价管理。
2
在工程量清单计价模式下,招标人提供工程量清 单,投标人根据工程量清单自主报价,通过市场 竞争形成工程造价。
工程量清单计价法

给排水工程定额与预算

给排水工程定额与预算

• (二)下列各项费用的规定
• (1)脚手架搭拆费,按人工费的5%计算,其 中人工工资占25%。 • (2)高层建筑增加费(指高度在6层或20m以 上的工业与民用建筑),按下表5-2计算(其 中全部为人工工资)
• (3)超高增加费 定额中操作高度均以3.6m为 界限,如超过部分(指由3.6m至操作物高度)的定 额人工费乘以表5-3中的系数。
• 室内给水系统由引水管、水表井、管道系统、 给水附件、其它设备组成。 • 室外给水管道系统组成
2.排水系统
• 室内排水系统由卫生器具、存水弯、排水干 管、横管、立管、通气管、检查口、清扫口 等组成
• 室外排水系统由排水管网、窨井、污水泵站、 污水处理和出口等部分组成
(二)消防系统
• 消防系统可分为室内消防系统和室外消防 系统 • 室内消防系统有消火栓系统、自动喷水系 统、水幕消防系统
• (2)离心铸铁排水管件 • 在排水管路中,按其接口形式分为为A型柔性 接口(法兰压盖连接)和W型柔性接口(管箍 连接)两种。
3.焊接管件
• 在焊接钢管和无缝钢管的安装中,经常要 根据现场情况制作一些钢制管件,按制作 方法分为压制法和焊接法两种。
4.铝(钢)塑复合管件 铝(钢)塑复合管件种类较多,常用的有异 径弯头、等径和异径三通、等径直通、内 外牙直通、内外牙弯头等

(2)阀门型号及其表示方法
• 阀门产品型号由七个单元组成,见图所示 顺序编制。
3.水表
• 水表是一种计量水量的仪表,一般安装在 引水管及需要计量的管路上。 • 常用的水表有旋翼式和螺翼式两种。
(七)管道安装说明 • 1.给排水管道安装说明 • (1)管材使用及连接方式
• 见表 管材的使用及连接方式

给排水安装基础知识

给排水安装基础知识

第四章水暖及水灭火工程施工图预算第五章第二节给排水安装工程量计算一、室内给水、排水工程量计算(一)室内给水排水系统组成1、室内给水系统组成室内给水系统主要有引入管、水表节点、室内管道、附件、升压储水设备、消防设备等组成。

①引入管:引入管也叫进户管,是将室内管道与室外给水管网连接起来的管段。

该管段通常为一条(也可分为几条),与室外给水管网相接处一般要设阀门井。

②水表节点:为了计量室内给水系统总的用水量,需在引入管上装设水表。

水表节点包括水表及其前后的阀门、旁通管、泄水装置等。

③室内管道:室内管道包括水平干管、立管、支管(水平支管、立支管)等。

④附件:室内给水系统的附件包括阀门(如截止阀、止回阀、水龙头)等。

⑤升压和储水设备:有的建筑物根据水压、水量的要求,当外网不能满足时,尚需设置水泵、水箱或水塔等升压和储水设备。

⑥消防设备:消火栓、喷淋管及喷淋头等。

2、室内排水系统组成室内生活污水排水系统主要由卫生器具、排水支、干、立管及透气管和排出管等组成。

①卫生器具:卫生器具包括洗脸盆、浴盆、大小便器、污水池等。

卫生器具的材质目前有陶瓷、搪瓷、大理石、塑料等。

②排水支管:排水支管是由卫生器具排出口至排水干管的管段。

在卫生器具的排出口应设存水弯,存水弯起水封的作用,以阻止有害昆虫和浊气进入室内。

③排水干管:排水干管也称为排水横管,是由与第一个卫生器具排水支管相接的三通起至排水立管三通(或四通)止的管段。

该管段的作用是将各排水支管的污水汇流后排至排水立管。

在起始端应装清扫口,以检查、疏通该管段之用。

④排水立管:排水立管是指由建筑物的顶层排水干管与其相接的三通(或四通)中心点起至底层的出户大弯中心点止的垂直管段。

在排水立管上每层楼(或每隔一层)应设立管检查口一个,用以检查和疏通立管。

⑤透气管:透气管也叫通气管,它是排水立管的延伸,是由排水立管最高点的三通(或四通)起至屋顶外镀锌铁丝球止的垂直管段。

设透气管的目的是防止排水管道系统内、外的压力(大气压)不平衡,管内产生真空(负压)而破坏存水弯内的水封,并向室外排放浊气。

第二章 给排水安装预算(2-工程量计算与定额应用)

第二章 给排水安装预算(2-工程量计算与定额应用)

按人工 费的%
13
16
19
22
25
层数
45层以下 48层以下 51层以下 54层以下 57层以下 (150m) (160m) (170m) (180m) (190m)
按人工 费的%
31
34
37
40
43
24层以下 (80m)
10
42层以下 (140m)
28
60层以下 (200m)
46
《湖南省安装工程消耗量标准》(2014版)规定:
《全国统一安装工程定额》中规定: 高层建筑增加费
层数
9层以下 12层以下 15层以下 18层以下 (30m) (40m) (50m) (60m)
21层以下 (70m)
按人工 费的%
2
3
4
6
8
层数
27层以下 30层以下 33层以下 36层以下 39层以下 (90m) (100m) (110m) (120m) (130m)
3.6 ~20 1.25
湖南省2014消耗量标准规定: 工程超高增加费:操作物高度离楼地面5m以上、20m以下的
安装工程,按超高部分人工乘1.3系数计算。
6、安装施工与土建施工之间的正常交叉作业,质 量检查和施工地点范围内的设备、材料、成品、 半成品、工器具运输等定额中均已综合考虑, 不再另行计算。
序 号
项目名称
单 位
数量
部位提 要
计算式
出户管PL1 2.5+0.24+0.05+1.2+
1
排水铸铁 管DN100
m 44.43
PL1、 (9.6+0.7)+(4.5-0.24-0.1) PL2 ×3+0.3×4×3层+PL2(3.6-

安装工程施工图预算清单

安装工程施工图预算清单
42
3)互相对照,综合识图。
识图时,应将系统图与平面图对照起来, 并将系统图、平面图与设计说明结合识读, 还应与土建施工图对照识图,以弄清电气 照明系统的空间布置。
43
三、电缆安装工程量计算规则
这里介绍9项规则
44
1)直埋电缆的挖、填土(石)方,除特 殊要求外,可按表4.34计算土方量。
8
(六)取费标准
各省、市和地区制定的《建筑安装工程费 用定额》中规定了综合费率、计划利润率 和税率等取费标准,是编制施工图预算的 依据。工程性质、施工企业级别及纳税人 所在地区不同,其取费标准不同。因此, 只有严格执行取费标准,才能保证施工图 预算的客观性。
9
(七)合同或协议
建设单位与施工单位签订的合同或协议中 的若干条款,如工程承包形式、材料供应 方式、材料价差结算、包干系数等,在编 制施工图预算时必须充分考虑。
25
(九)编写施工图预算编制说明
主要内容是,编制给排水、采暖等工程施 工图预算采用的施工图及编号,采用的预 算定额、单位估价表、费用定额,存在的 问题及处理结果等内容加以说明。
26
第二节 电气设备安装工程
一、电气设备安装工程的主要内容 二、电气照明工程施工图纸识读 三、电缆安装工程量计算规则 四、防雷及接地装置安装工程量计算规则 五、配管、配线安装工程量计算规则 六、照明器具安装工程量计算规则
35
3. 建筑物防雷接地装置
主要由接闪器﹑引下线和接地装置三大部 分组成。接闪器有避雷针、避雷带和避雷 网等形式。引下线可分明装和暗装两种。 而接地装置又可分为自然接地体、基础接 地体和人工接地体三种;其中人工接地体 分垂直接地和水平接地两类。
36
二、电气照明工程施工图纸识读
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

华东交通大学水工程施工课程设计任务书
土木建筑学院给水排水专业 09给排水3 班级
一.课程设计题目:某宿舍楼室内给排水工程施工图预算
二.课程设计工作自 2012 年 12 月 31日起至 2013 年 1 月4日止。

三.课程设计的内容要求:
一、工程设计说明
本工程为南昌市某单位四层砖混结构单身职工宿舍室内给水排水工程,建筑面积为1800m2,室内设计标高为±0.00,其给水平面图及排水平面图、给水系统图及排水系统图附后,有关工程设计说明如下:
1、室内给水管材采用镀锌钢管螺纹连接;
2、排水管材分别采用DN50、DN100、DN150铸铁管材,采用承插式铸铁排水管石棉
水泥接口;
3、给水管穿过墙体时采用镀锌铁皮套管;
4、为防止管道生锈腐蚀,铸铁排水管刷沥青漆两遍;
5、室内给水管道刷银粉漆两遍;
6、厕所间采用手动控制冲洗式大便槽和手动控制冲洗式小便槽,螺纹连接;
7、进水管总控制阀采用螺纹截止阀;
8、盥洗室内水龙头分别采用普通马铁水嘴,洗手槽排水口设DN50排水栓;
9、地漏用圆形铸铁地漏,地漏比地面低2cm;
10、埋地管部分管沟开挖,采用人工开挖,土为三类土;
11、未尽事宜详见施工图纸和设计交底。

二、室内给排水施工图纸
标准层给水平面图及给水系统图;标准层排水平面图及排水系统图。

三、本次课程设计采用工程量清单计价原理
四、课程设计步骤
a)阅读相关图纸;
b)熟悉《建设工程工程量清单计价规范》(GB50500-2008)给排水部分分部分项
的项目设置和工程量计算规则;
c)拟定分部分项工程量清单项目名称和措施项目名称;
d)计算各分部分项的工程量和措施项目的工程量;
e)基于定额消耗水平,计算出各分部分项的综合单价和措施项目总价;
6、代入清单计价的有关表格,算出该单位工程的安装工程造价。

总成后加上其他相关费用等即为土建工程造价。

学生签名:
年月日
课程设计评审意见
评阅人职称
年月日南昌市某单位四层砖混结构单身职工宿舍室内给排水工程
工程量清单报价表
总价(小写):9699.81
(大写):玖千陆百玖十玖元捌角壹分
目录
一、课程设计任务书概述 (6)
1、课程设计题目 (6)
2、工程设计说明 (6)
3、室内给排水施工图纸 (6)
4、本次课程设计采用工程量清单计价原理 (11)
5、课程设计步骤 (11)
二、附表一:工程量清单 (11)
三、附表二:分部分项工程量清单综合单价分析表 (13)
四、附表三:分部分项工程量清单计价表 (14)
五、附表四:措施项目费分析表 (15)
六、附表五:措施项目清单计价表 (15)
技术措施清单计价表1 (15)
组织措施清单计价表2 (16)
七、附表六:其他项目清单计价表 (16)
八、附表七:零星工作费表 (17)
九、附表八:单位工程费汇总表 (17)
十、附表九:主要材料价格 (18)
十一、参考文献 (18)
精品文档
某宿舍楼室内给排水工程施工图预算
一、课程设计任务书概述
1、课程设计题目
某宿舍楼室内给排水工程施工图预算
2、工程设计说明
本工程为南昌市某单位四层砖混结构单身职工宿舍室内给水排水工程,建筑面积为1800m2,室内设计标高为±0.00,其给水平面图及排水平面图、给水系统图及排水系统图附后,有关工程设计说明如下:
1、室内给水管材采用镀锌钢管螺纹连接;
2、排水管材分别采用DNg50、DN100、DN150铸铁管材,采用承插式铸铁排水管
石棉水泥接口;
3、给水管穿过墙体时采用镀锌铁皮套管;
4、为防止管道生锈腐蚀,铸铁排水管刷沥青漆两遍;
5、室内给水管道刷银粉漆两遍;
6、厕所间采用手动控制冲洗式大便槽和手动控制冲洗式小便槽,螺纹连接;
7、进水管总控制阀采用螺纹截止阀;
8、盥洗室内水龙头分别采用普通马铁水嘴,洗手槽排水口设DN50排水栓;
9、地漏用圆形铸铁地漏,地漏比地面低2cm;
10、埋地管部分管沟开挖,采用人工开挖,土为三类土;
11、未尽事宜详见施工图纸和设计交底。

3、室内给排水施工图纸
标准层给水平面图及给水系统图;标准层排水平面图及排水系统图。

施工图1 标准层给水平面图(单位:mm)
施工图2 给水系统图(单位:mm)
施工图3 标准层排水平面图(单位:mm)
施工图4 排水系统图(单位:mm)
4、本次课程设计采用工程量清单计价原理
5、课程设计步骤
a)阅读相关图纸;
b)熟悉《建设工程工程量清单计价规范》(GB50500-2008)给排水部分分部分项
的项目设置和工程量计算规则;
c)拟定分部分项工程量清单项目名称和措施项目名称;
d)计算各分部分项的工程量和措施项目的工程量;
e)基于定额消耗水平,计算出各分部分项的综合单价和措施项目总价;
6、代入清单计价的有关表格,算出该单位工程的安装工程造价。

总成后加上其他相关费用等即为土建工程造价。

二、附表一:工程量清单
工程名称:某宿舍楼室内给排水工程
三、附表二:分部分项工程量清单综合单价分析表
四、附表三:分部分项工程量清单计价表工程名称: 某宿舍楼室内给排水工程
五、附表四:措施项目费分析表
文明费=(分部分项工程费用中的人材机+技术措施费中的人材机)*0.7%)。

六、附表五:措施项目清单计价表
技术措施清单计价表1
工程名称: 某宿舍楼室内给排水工程
组织措施清单计价表2
工程名称: 某宿舍楼室内给排水工程
七、附表六:其他项目清单计价表工程名称:某宿舍楼室内给排水工程
八、附表七:零星工作费表
工程名称: 某宿舍楼室内给排水工程
九、附表八:单位工程费汇总表
工程名称:某宿舍楼室内给排水工程
十、附表九:主要材料价格
工程名称:某宿舍楼室内给排水工程
十一、参考文献
[1] 张勤,李俊奇.水工程施工北京:中国建筑工业出版社,2010年
[2] 全国统一安装工程预算定额 GYD-2008-2000(第二版)
[3] 《GB50500-2008清单计价规范》。

相关文档
最新文档
