DH48S-S 数显循环时间继电器

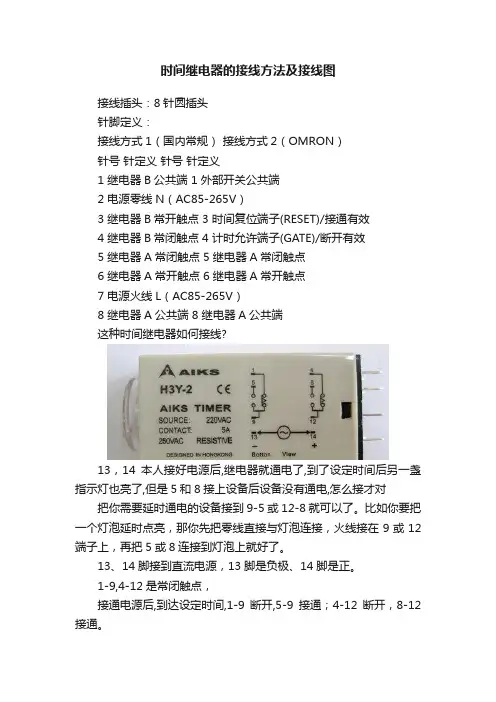

时间继电器的接线方法及接线图
时间继电器的接线方法及接线图接线插头：8针圆插头针脚定义：接线方式1（国内常规）接线方式2（OMRON）针号针定义针号针定义1 继电器B公共端 1 外部开关公共端2 电源零线N（AC85-265V）3 继电器B常开触点 3 时间复位端子(RESET)/接通有效4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效5 继电器A常闭触点 5 继电器A常闭触点6 继电器A常开触点 6 继电器A常开触点7 电源火线L（AC85-265V）8 继电器A公共端 8 继电器A公共端这种时间继电器如何接线?13，14本人接好电源后,继电器就通电了,到了设定时间后另一盏指示灯也亮了,但是5和8接上设备后设备没有通电,怎么接才对把你需要延时通电的设备接到9-5或12-8就可以了。
比如你要把一个灯泡延时点亮，那你先把零线直接与灯泡连接，火线接在9或12端子上，再把5或8连接到灯泡上就好了。
13、14脚接到直流电源，13脚是负极、14脚是正。
1-9,4-12是常闭触点，接通电源后,到达设定时间,1-9断开,5-9接通；4-12断开，8-12接通。
电源断开后,1-9立即接通,5-9断开；4-12接通，8-12断开。
13.14是线圈,接到电源上去.1-9,4-12是常闭触点.接通电源后,继电器开始计时,到达设定时间,继电器动作,1-9断开,5-9接通.对面也是一样的.电源断开后,继电器重置,时间归0,1-9重新接通,5-9断开.这种继电器是香港产的，4-12、1-9为常闭接点，8-12、5-9为常开接点。
13-14是线圈工作电源，接线圈，注意触点的额定电流是5A，使用时负载电流不能超过5A，否则会烧毁触点。
DH48S-S时间继电器接线方法产品型号：DH48S-1Z时间继电器的接线方法第一、控制接线：你把它看成直流继电器来考虑。
3、7用来接12V控制电压；2、7用来接24V控制电压。
其中的7当成直流电的负极，使用时接到零线。
时间继电器使用说明之欧阳体创编
DH48S-S 数显循环时间继电器■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采用进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：0.1S～990H ＊延时控制精度≤0.3%±0.05秒＊电源：DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W ＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃＊开孔尺寸：45×45mm时间继电器使用说明＊先预置好T1和T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。
＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。
注意事项＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用型号: HD48S-2Z工作电压：AC220V DC24V下产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源0.5秒以后再接通电源，才能完成设定。
即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。
工作方式:往复循环延时触点数量:1组延时触点我想知道用时间继电器控制两个灯泡，其中一个亮2秒后另一个亮2秒。

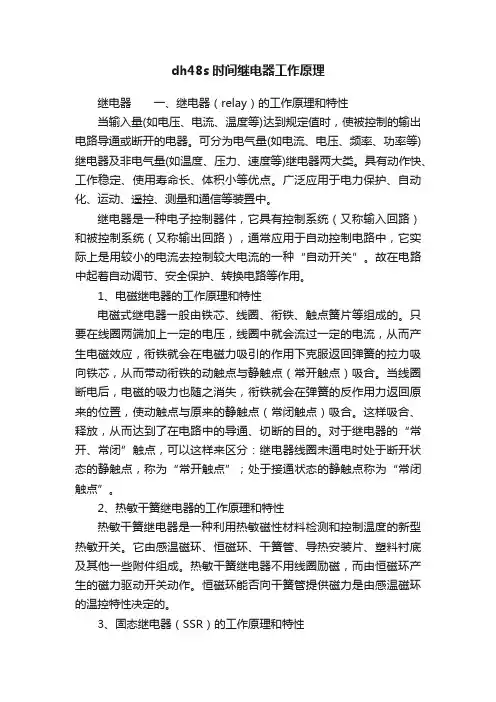

dh48s时间继电器工作原理
dh48s时间继电器工作原理继电器一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
SYKJ JS48S-S时间继电器说明书
SYKJ JS48S-S时间继电器说明书
首先将JS48S-S时间拔段开关（面板上的黑色开关）档位设定好，例如设定为“时”，把拨段开关拨到最左端（为时间范围为小时，拨段开关拨到中间时间范围为分钟，拨段开关拨到最右端时间范围为秒），同时相应的指示灯“时”亮。
通过“增”“减”按钮将“时间设定”按钮（面板上的四对按钮，前两位为小时，范围为0－99小时，后两位是分钟，范围为0－99）中数字设定好，例如设定为99h99min，这样，JS14S数显时间继电器的时间就设置好了。
工作模式：通电延时；计时方式：正计时，LED数码管显示；触点形式：二组延时带复位暂停功能。
JS代表时间继电器，48代表设计序号，S代表数显型，S代表延时范围代号（延时规格）。
数显时间继电器JS48S-S（DH48S-S）电源：85～110%额定电压
交流：110V，220V，380V
直流：12V，24V
延时控制精度0.03%±0.05%
触头容量：AC2205ADC30V5A(阻性)
数显时间继电器用来代替小型接触器，数显时间继电器的触点具有一定的带负荷能力，负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制，这样的优点是不仅可以
起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致，增加接点数量，这是JS48S-S时间继电器最常见的用法。
时间继电器使用说明
v1.0可编写可改正DH48S-S 数显循环时间继电器■特色和用途＊可设定T1， T2两个延不时间，能代替两只时间继电器＊能循环来去工作，也能单次履行＊采纳入口大模专用集成和LED数码管显示＊D IN（48×48mm）面板尺寸＊高精准度、小体积、抗电磁扰乱性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：～ 990H＊延时控制精度≤ %±秒＊电源： DC12V， 24V AC110V ， 220V， 380V＊电压范围：额定工作电压85%～ 110%＊触头容量： AC220V 5A DC30V 5A 阻性＊功耗≤ 3W＊机械寿命≥ 107＊电气寿命≥ 105＊环境温度：－ 10℃～＋ 50℃＊开孔尺寸： 45×45mm时间继电器使用说明＊先预置好T1和 T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（开释），当T1抵达，表示继电器吸合，同时左侧显示消隐，T2延时开始，当T2延时抵达，继电器从头开释，右侧显示消隐，单次履行工作方式到此结束，若为循环来去工作方式，则T1持续延时，重复以上过程进行延时状态变换。
＊在运转过程中随意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于开释状态，从头开始工作。
注意事项＊预置好T1和 T2时间此后使用。
v1.0可编写可改正＊在强电场环境中使用并复位暂停导线较长时请使用障蔽导线。
＊请在使用时随时将保护罩盖上，免得尘埃侵入影响使用。
＊在较大电流时，请配沟通接触器使用型号 : HD48S-2Z工作电压： AC220V DC24V 下产品说明：先预置好T1和 T2的时段，时间及工作方式．在通电时设定的数值无效，一定接通①③端子秒以上，或断开电源秒此后再接通电源，才能达成设定。
即可实现单次循环, 也可实现来去循环 . 如驱动较大电流应与沟通接触器配合使用。
工作方式 : 来去循环延时触点数目 :1 组延时触点我想知道用时间继电器控制两个灯泡，此中一个亮 2秒后另一个亮 2秒。
时间继电器使用说明
DH48S-S 数显循环时间继电器之马矢奏春创作■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采取进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：0.1S～990H ＊延时控制精度≤0.3%±0.05秒＊电源： DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃ ＊开孔尺寸：45×45mm时间继电器使用说明＊先预置好T1和T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，暗示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。
＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。
注意事项＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将呵护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用型号: HD48S-2Z工作电压：AC220V DC24V下产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源0.5秒以后再接通电源，才干完成设定。
即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。
工作方式:往复循环延时触点数量:1组延时触点我想知道用时间继电器控制两个灯泡，其中一个亮2秒后另一个亮2秒。
DH48S-S_数显循环时间继电器
DH48S-S 数显循环时间继电器■特点和用途＊可设定 T1，T2 两个延时时间，能替代两只时间继电器 ＊能周而复始工作，也能单次执行 伙采用进口大模专用集成和 LED 数码管显示 伙DIN （48 X 48mm 面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大 ＊用于自动化控制系统控制元件之用技术参数伙延时范围：0.1S 〜990H＊电源： DC12V ，24V AC110V ，220V ，380V ＊触头容量： AC220V 5A DC30V 5A 阻性 伙机械寿命》107伙环境温度：—10C 〜+ 50C工作程序图 外形尺寸和接线图 ■配件 使用说明 ＊先预置好 T1 和 T2 时段，时间及工作方式。
＊通电后 T1 开始进行延时，继电器处于不动作状态（释放），当 T1 到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为 周而复始工作方式，则 T1 继续延时，重复以上过程进行延时状态转换。
伙在运行过程中任意时间切断电源大于 1秒或输入复位信号，时间即回到 T1=0状态开始计时，同时继电器处 于释放状态，重新开始工作。
注意事项＊预置好 T1 和 T2 时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用伙延时控制精度W 0.3%土 0.05秒 ＊电压范围：额定工作电压 85%〜110% 伙功耗W 3W伙电气寿命》105＊开孔尺寸： 45X 45mm外型尺寸r48 x 48 x 97工祚方式往应循环耀时延时范EB 9.9S - 9.9s 99S - 99S9.9M - 9.9M 99M - 99M9.9H - 9.9H 99H ~ 99H 安裝尺寸田990H - 990H額定电压DC(V): 12. 24.48AC(V): 12.24.48.110.220.380 50/60H2绘点数掘1组延时总点魅点容負AC250V 5A 阻性环境温度・ 100459寿命机械 5 x 10»电宜仲安装方式面板式—S■、技术参数:类别外观型号 DH48S-S/1Z DH48S-S/2Z延时基数 O.OIsec 、O.OIsec 、1sec 、O.lmin 、1min 、0.1HR 、1HR 1OHR （任意设定两种）延时范围 1-99倍限时倍率85-265VAC/VDC 自由输入，其他工作电压可控制小于4.5W触点数量1组继电器，1+3为复位，1+4为暂停2组继电器触点容量 阻性负载：5A/250VAC 或5/28VDC 最大显示方式 固定秒闪指示灯，相应的两位 LED 显示前吸合或释放时间 精确度 电压影响误差、重复误差小于士 50PPM 预置误差为0复位和暂停信号输入为触点或NPN （发射极对公信号输入 共端1）采用光耦隔离，信号宽度不少于底部无复位，暂停信号引入0.02Sec使用环境环境温度：-10 °C -+55 °C （不结冰），湿度：35-85%HRAC2kV （操作电端之间）或DC 士 500V ，脉冲宽度1卩s 扰动下继电器正常工作 机械寿命：500,0000次，电器寿命：100,0000次 约103g 约112克（1） 通电限时继电器，双设定 Tno 、Tnc （Tno 为限时吸合时间， Tnc 为限时时间），一只继电器 能替代两只继电器用，高两位 BCD 拔码为限时释放预置时间，低两位 BCD 拔码为限时预置吸合时 间，LED 相应显示当前限时时间段，可选做倒延时模式。
温州大华仪器仪表 DHC10S-S双设定数显时间继电器 说明书
DHC10S-S双设定数显时间继电器特点z 可设定T1，T2两个延时时间能替代两只时间继电器 z 能周而复始工作，也能单次执行 z 有无触点输出驱动固态继电器 z DIN(48×48mm)面板尺寸z 延时范围宽0.01秒～99小时59分 z符合的标准:Q/WDH 01-2003、GB 14048.5-2001、IEC60947-5-1：1997技术参数AC/DC 100～240V 功 耗 ≤3VA 电 源 AC/DC12～24V（定制） 显 示 双排LED显示 延时范围 T1、T2：0.01秒～99小时59分 重 量 约0.12Kg 误 差 ≤0.3% 机械寿命 ≥107次 开孔尺寸 45×45 mm 触点电寿命 ≥105次安装方式 面板式使用温度 -10～＋40℃（但不结冰） 触点输出 AC 220V 3A(阻性) 一组常开常闭 贮存温度 -25～＋65℃（但不结冰） 无触点输出 30mA 12V 使用环境湿度35～85%RH 工作模式A、E电气特点绝缘阻抗 100M Ω（DC500V） 耐 压 AC2000V 50/60Hz 1分钟 抗 干 扰 IEC61000-4标准,等级3振 动 抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟 冲 击抗冲击：30G X ,Y, Z 各3次 误动作：10G X ,Y ,Z 各3次工作程序图A模式：E模式：单次/循环工作模式选择A模式/E模式，单次/循环工作模式选择方法（请在通电前设定） 打开产品上方小门，按实际需要设定K1K2开关。
（见右表）ON OFF K1E模式 A模式 K2单次模式 循环模式DHC10S-S外型尺寸图时间继电器设定方法接线图通电前，先预置好继电器的工作模式，A或E、单次或循环模式。
如A模式通电后，设定好T1和T2的时间，启动端加信号（如果不需要启动，7号端子与11号端子短接），T1开始进行延时，T1指示灯闪烁，当T1到达后，运行T2，同时T2指示灯闪烁，OUT灯亮，常开触点吸合，当T2时间到达后，若为单次模式，停止运行，待断电或复位后重新运行，若为循环模式，则再开始运行T1时间，常开触点断开，周而复始工作，E模式常开触点动作相反。
DH48S-S(HHS6R)
1 组延时转换触点
2 组延时转换触点
AC220V 5A COSφ=1； DC24V 5A 1×106 1×105
面板式或 35mm 导轨式
暂停
4 3
5 6
复位 2
7
18 (-) ～ (+)
DH48S (延时1转换)
四、外形及安装尺寸图 1、外形尺寸
48
4 3
5 6
2
7
18 (-) ～ (+)
DH48S-2Z、DH48P （延时2转换）
本系列继电器，符合 GB14048.5-2001 和 JB/T10047-1999 有关规定。
二、主要技术参数
型号 额定电压
动作形式
延时范围 重复误差 触点数量 触点容量 机械寿命 电寿命 安装方式
三、接线图
DH48S-S(HHS6R) AC380V、220V、127V、110V、36V、24V 50Hz； DC24V 继电器先动作,再按循环次数循环，循环次数 1～15 次、无限次共 16 种可选 继电器先不动作，再按循环次数循环，循环次数 1～15 次、无限次共 16 种可选 1s～99s ，1min～99min ，1h～99h ，0.1s～9.9s ，0.1min～9.9min ，0.1h～9.9h ，10h-990h
DH48P
Tim e Relay
DH48S、DH48S-2Z、DH48S-S、DH48P、JSS48A
2、开孔尺寸:45mm×45mm 五、使用说明
1、拨码开关具有记忆功能,在延时工作期间设置无效,重设置值直到下次延时时才有效，继电器重复启动间隔时间应≥0.5s。 2、把拨码开关及时段开关设置好，接通电源，此时显示并开始计时，到预置时间，延时触点转换，实现定时控制。 3、复位功能：在任意时刻接通复位端子，继电器恢复到初始状态,数码管显示 0000。 4、暂停功能：在计时过程中接通暂停端子，计时停止，且显示此刻的时间，秒闪停止，断开后继续计时。 5、在强电环境且复位与暂停端接导线较长时，请使用屏蔽导线。 6、复位与暂停端子切勿输入电压，以免损坏产品。
dh48s数显时间继电器使用说明书
DH48S 50Hz 60Hz 380V 24V 作延时元件，按预定的时间接通或分断电路。
产品符合： JB/T10047、GB/T 14048.5、IEC60947-5-1标准。
系列时间继电器适用于交流或，额定电压及以下或直流的控制电路中□ 海拔：海拔高度不超过米；□ 温度：周围环境温度不高于+40℃及不低于-5℃；24h 的平均温度不超过+35℃。
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高 的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级：污染等级为3级。
□ 外壳防护等级IP ：操作面IP40。
□ 额定限制短路电流试验时所匹配的熔断器型号：RL1-15。
□ 安装条件：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气 体与尘埃；在没有雨雪侵袭的地方；在无显著摇动、冲击的振动的地方。
□ 安装类别：Ⅱ。
□ 运输和储存条件：-25℃到+55℃。
2000正常工作条件和安装条件DH48S 系列时间继电器产品概述选型指南074DH 48S DH48S-2H DH48S-11DH48S-2ZDH48S-S/-S2外形及安装尺寸表1主要技术数据面板式开孔尺寸DH 48S DH48S-2Z DH48S-2HDH48S-11075DH48S 系列时间继电器12345678电源图2 DH48S-2ZDH48S-3S/-2S 接线方式暂停复位12345678电源图1 DH48S 接线方式产品接线图暂停复位12345678电源10电源暂停复位12345678911图3 DH48S-11接线方式图4 DH48S-S 接线方式12345678电源12345678电源图5 DH48S-2H 接线方式图6 DH48S-S2接线方式076。
人民电器 ZN48 系列智能型时间继电器 产品说明书
ZN48智能型时间继电器通过设置不同代码可分别设定为单设定时间继电器、双设定时间继电器、累时器、计数器、计米器、转速表、频率表，且每种产品继电器有多种输出工作模式。
继电器功能强大，程序控制，触摸按键设定，性价比高，可取代市场上的DH48S、DH48S-S、DH48L、DH48J、JDM9-4等产品。
产品符合：GB/T14048.5标准。
正常工作条件和安装条件主要技术数据空气温度上限不超过大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下可允许有较 高相对湿度，例如+20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：3级。
安装条件：安装在无显著动摇、冲击和振动，无爆炸危险介质中，且介质中无足以腐蚀金属 和破坏绝缘的气体及较多导电尘埃存在的地方。
□ 海拔：□ 温度：+40℃，下限不低于-5℃，且24h平均温度不超过+35℃。
□□□海拔高度不超过2000m。
周围工作电源：AC24V、110V、220V、380V50Hz；DC24V；触点容量：5机械寿命：3×10 /次；5电寿命：1×10 /次；抗干扰能力见表1。
□ AC/DC:85V-265V；□ AC-15: 220V/0.75A、380V/0.47A、DC-13: 220V/0.27A; Ith:5A；□□□产品概述选型指南表1070外形及安装尺寸Array安装开孔尺寸：45.5*45.5mm。
主要技术功能071用户订货时必须说明：名称及型号, 额定控制电源电压（V ）, 所需购买的数量。
例如：ZN48 AC220V 数量20台。
订货须知注：1) d 表示天数；h 表示小时；m 表示分钟；s 表示秒；Hz 表示赫兹。
2) 代码AA 设为01-10时为单设定时间电器，相当于市场上的DH48S 、JSS48A 、JS48S 等。
3) 代码AA 设为11-18时为双设定时间电器，相当于市场上的DH48S-S 。
时间继电器使用说明
时间继电器使用说明DH48S-S 数显循环时间继电器■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采用进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：0.1S～990H ＊延时控制精度≤0.3%±0.05秒＊电源：DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃＊开孔尺寸：45×45mm时间继电器使用说明＊先预置好T1和T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。
＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。
注意事项＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用型号: HD48S-2Z工作电压：AC220V DC24V下产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源0.5秒以后再接通电源，才能完成设定。
即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。
工作方式:往复循环延时触点数量:1组延时触点我想知道用时间继电器控制两个灯泡，其中一个亮2秒后另一个亮2秒。
DHC48多制式数显时间继电器
DHC48系列多制式数显时间继电器特点z多种工作模式，功能齐全的时间继电器z DIN(48×48mm)面板尺寸z JSS48的改进产品，可正/倒计时z螺丝接线，外壳长度减少10%z6种工作模式，延时范围宽z精度高、体积小、功耗小z性能可靠，稳定性高，抗干扰性能好z符合的标准:Q/WDH 01-2003、GB 14048.5-2001、IEC60947-5-1：1997技术参数z延时范围：(面板上设有时段开关,可任意设定)开关位置 h（h表示倒计时） m（m表示倒计时） s（s表示倒计时）延时范围1分～99小时99分 1秒～99分99秒 0.01秒～99.99秒电 源 AC/DC 100～240V（其它电压可定制） 显示 0.3英寸LED数字显示延时误差 0.5%+0.1秒(在20℃) 重量 约0.17kg触点容量 AC220V 2.5A(阻性) 安装方式 面板式触 头 数 延时二组转换 开孔尺寸 45×45 mm触点电寿命 ≥1×105次 工作环境温度-5～+40℃触点机械寿命 ≥1×107次 储存温度 -25～+55℃功 耗 ≤3VA 工作环境湿度35～85%RH电气特点绝缘阻抗 100MΩ（DC500V）耐 压 AC2000V 50/60Hz 1分钟抗 干 扰 IEC61000-4标准,等级3振 动 抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时 误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟冲 击 抗冲击：30G X ,Y, Z各3次 误动作：10G X ,Y ,Z各3次DHC48系列工作程序图A：带启动功能 A1：信号启动,保持有效 A2：带暂停功能（E4：上电吸合，延时释放） B：等周期循环功能 E：信号启动吸合,延时释放 E1：信号启动吸合,保持有效,延时释放 外型尺寸图DHC48出厂配置:卡扣、透明防尘罩’接线图 功能开关选择制式 功 能 K1 K2 K3A 信号启动A1 信号启动,保持有效 ↑A2 上电延时 ↑B 等周期循环 ↑ ↑E 信号启动吸合,延时释放 ↑E1 信号启动吸合,保持有效,延时释放 ↑ ↑*↑表示开关推至ON，空格表示OFF。
OMRON-dh48s-s
OMRON-dh48s-s
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
OMRON-dh48s-s。
DH48S-S 数显循环时间继电器
DH48S-S 数显循环时间继电器■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采用进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：～990H ＊延时控制精度秒＊电源： DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃＊开孔尺寸：45×45mm工作程序图外形尺寸和接线图■配件使用说明＊先预置好T1和T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。
＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。
注意事项＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用一、技术参数：类别双设定多段式预置型限时继电器外观型号DH48S-S/1Z DH48S-S/2Z延时基数、、1sec 、、1min 、、1HR 、10HR(任意设定两种) 延时范围1-99倍限时倍率 额定工作电压85-265VAC/VDC 自由输入，其他工作电压可控制 消耗功率小于 触点数量1组继电器，1+3为复位，1+4为暂停 2组继电器 触点容量阻性负载：5A/250VAC 或5/28VDC 最大 显示方式固定秒闪指示灯，相应的两位LED 显示前吸合或释放时间 精确度电压影响误差、重复误差小于±50PPM ，预置误差为0 信号输入复位和暂停信号输入为触点或NPN （发射极对公共端1）采用光耦隔离，信号宽度不少于 底部无复位，暂停信号引入 使用环境环境温度：-10℃-+55℃(不结冰)，湿度：35-85%HR 抗干扰能力AC2kV(操作电端之间)或DC±500V ，脉冲宽度1μs 扰动下继电器正常工作 使用寿命机械寿命：500,0000次，电器寿命：100,0000次 重量 约103g 约112克 主要功能 （1）通电限时继电器，双设定Tno 、Tnc （Tno 为限时吸合时间，Tnc 为限时时间），一只继电器能替代两只继电器用，高两位BCD 拔码为限时释放预置时间，低两位BCD 拔码为限时预置吸合时间，LED 相应显示当前限时时间段，可选做倒延时模式。
S48-S数显时间继电器产品说明书
S 4 8 - 4 S数 显 时 间 继 电 器
●高亮LED数码管显示。
二、产品结构说明
●全数字拨码设置。
●采用高精度计时芯片，计时
1
精准，抗干扰性能好。 ●标准48mm面板式安装，配备
35mm标准导轨卡接线座。
2
H
H
3
4
5
6 7
8
1-LED数字显示屏 2-设置调整键“-” 3-设定时间单位 4-设定时间数字 5-设置调整键“+” 6-T2延时时段 7-T1延时时段 8-主壳体 9-48×48安装卡 10-接线座
48
自动化控制特色品牌
45
S 4 8 - 4 S数 显 时 间 继 电 器
●高亮LED数码管显示。 ●全数字拨码设置。 ●采用高精度计时芯片，计时
精准，抗干扰性能好。 ●标准48mm面板式安装，配备
35mm标准导轨卡接线座。
105
七、使用方法及注意事项
1 .因 继 电 器 具 有 记 忆 功 能 ， 需 通 电 前 预 置 好 延 时 时 间 ， 通 电 后 预 置 的 时 间 无 效 ， 继 电 器 重 复 启 动 间 隔 时 间 应 ≥0 . 5 s。
9
全国免费客服热线：
400-601-8880
地址：上海市浦东新区航头路118号
10
电话：021-3375 0266 传真：021-3389 3668
时间继电器
S 4 8 - 4 S数 显 时 间 继 电 器
●高亮LE时
精准，抗干扰性能好。 ●标准48mm面板式安装，配备
35mm标准导轨卡接线座。
自动化控制特色品牌
三、时间继电器型号及其含义
ZY S 48 - □□ - □□
jss48a一s时间继电器工作原理
jss48a一s时间继电器工作原理（最新版）目录1.时间继电器的概述2.时间继电器的工作原理3.时间继电器的应用正文一、时间继电器的概述时间继电器，顾名思义，是一种能够在一定时间内对电路进行控制的继电器。
它是一种特殊的继电器，具有时间延迟功能，能够在接收到输入信号后，经过一定的时间延迟后才输出信号。
时间继电器在工业生产、家用电器和自动化控制等领域中都有着广泛的应用。
二、时间继电器的工作原理时间继电器的工作原理主要基于电磁原理和机械动作原理。
其主要组成部分包括电磁线圈、触点系统、传动机构和控制电路。
1.电磁线圈：电磁线圈是时间继电器的核心部分，当电流通过线圈时，会产生磁场，使得铁芯具有磁性，从而吸引传动机构。
2.触点系统：触点系统包括常开触点和常闭触点。
当继电器接收到输入信号时，电磁线圈产生磁场，使得传动机构运动，触点系统随之切换，从而输出信号。
3.传动机构：传动机构连接着电磁线圈和触点系统，是电磁力传递的媒介。
当电磁线圈产生磁场时，传动机构被吸引，从而带动触点系统切换。
4.控制电路：控制电路是时间继电器接收输入信号的部分，当输入信号达到一定值时，控制电路将电流传递给电磁线圈，启动时间继电器。
三、时间继电器的应用时间继电器在各个领域中都有着广泛的应用，如在工业生产中，可以用于控制设备的启停、保护电路和自动化生产线等。
在家用电器中，时间继电器可以用于定时控制，如定时器、洗衣机等。
此外，时间继电器还广泛应用于电力系统、交通信号控制等领域。
综上所述，时间继电器是一种具有时间延迟功能的特殊继电器，其工作原理基于电磁原理和机械动作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DH48S-S 数显循环时间继电器
■特点和用途
＊可设定T1，T2两个延时时间，能替代两只时间继电器
＊能周而复始工作，也能单次执行
＊采用进口大模专用集成和LED数码管显示
＊DIN（48×48mm）面板尺寸
＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大
＊用于自动化控制系统控制元件之用
技术参数
＊延时范围：0.1S～990H ＊延时控制精度≤0.3%±0.05秒
＊电源： DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%
＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W
＊机械寿命≥107 ＊电气寿命≥105
＊环境温度：－10℃～＋50℃＊开孔尺寸：45×45mm
工作程序图
外形尺寸和接线图
■配件
使用说明
＊先预置好T1和T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。
＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。
注意事项
＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用
一、技术参数：
类别
双设定多段式预置型限时继电器
外观
型号
DH48S-S/1Z DH48S-S/2Z
延时基数
0.01sec 、0.01sec 、1sec 、0.1min 、1min 、0.1HR 、1HR 、10HR(任意设定两种) 延时范围
1-99倍限时倍率 额定工作电压
85-265VAC/VDC 自由输入，其他工作电压可控制 消耗功率
小于4.5W 触点数量
1组继电器，1+3为复位，1+4为暂停 2组继电器 触点容量
阻性负载：5A/250VAC 或5/28VDC 最大 显示方式
固定秒闪指示灯，相应的两位LED 显示前吸合或释放时间 精确度
电压影响误差、重复误差小于±50PPM ，预置误差为0 信号输入
复位和暂停信号输入为触点或NPN （发射极对公共端1）采用光耦隔离，信号宽度不少于0.02Sec 底部无复位，暂停信号引入 使用环境
环境温度：-10℃-+55℃(不结冰)，湿度：35-85%HR 抗干扰能力
AC2kV(操作电端之间)或DC±500V ，脉冲宽度1μs 扰动下继电器正常工作 使用寿命
机械寿命：500,0000次，电器寿命：100,0000次 重量 约103g 约112克 主要功能 （1）通电限时继电器，双设定Tno 、Tnc （Tno 为限时吸合时间，Tnc 为限时时间），一只继电器能替代两只继电器用，高两位BCD 拔码为限时释放预置时间，低两位BCD 拔码为限时预置吸合时间，LED 相应显示当前限时时间段，可选做倒延时模式。
（2）既可往复循环限时工作，也可单次限时工作。
(3)智能提示功能：用户限时值为全0时LED 显示”Erro”,提示预置出错；在复位或单次限时时间结束后LED 显示”no”（当前转换电器是吸收状态）或”nc”（当前转换继电器是释放状态）。
（4）采用高性能专用微控芯片，底部暂停、复位信号采用光电耦隔离输入，提高抗干扰能力。
（5）高精度晶体振荡器作为系统时钟源，时间精度高达0.05%。
（6）八种限时倍率，任意设置继电器限时吸合、释放时间、时间范围宽（0.01Sec~990Hr ）。
（7）DIN （48mm×48mm ）标准面板尺寸，标准8针接口，可方便与底座配套使用。
（8）工作电源适用范围宽，85~265VAC/DC 自由输入。
二、安装尺寸和接线图：
DH48S-S-1Z:
DH48S-S-2Z:。
