时间继电器使用说明
TR7-H10-R0多功能时间继电器使用说明书
TR系列使用說明書感謝您購買 TR系列時間繼電器。
在使用儀表之前必須先參閱本說明書，充分了解本産品以正確接線及使用。
本說明書版本號為RE- C- 05B0, 若有相關更改恕不通知，請留意版本號。
本說明書的解釋權屬于本公司。
一、注意事項⑴請不要在下列環境使用本産品:●充滿易爆炸及易燃氣體的環境；●充滿強腐蝕氣體或粉塵的環境；●溫度很高的環境；●振動或衝擊很強烈的環境；●有水、油污、化學藥品飛濺的環境；⑵接上電源前，請先確認各端子的接線是否正確，電源電壓是否在額定的範圍內，以免損壞儀表。
⑶嚴禁私自分解，改裝及修理本産品。
⑷儀表配線請遠離高壓、大電流的動力線以免受到雜訊干擾，信號線與電源線應分開配線。
二、儀表特性★很強的抗雜訊干擾能力；★雙排 4 位、6 位 LED數字顯示；★多種機型尺寸可選：48W× 48H、72W× 72H；★使用觸控開關設定儀表參數值；★加計時 U、減計時 d 功能；★ 8 種定時範圍可選（其中兩種為 6 0 進製）；★兩段設定及輸出（繼電器或電晶體）；★ 8 種輸出邏輯：F 、N、R 、C 、L 、K、T 、A；★停電記憶功能；★儀表提供 DC24V電源（其它規格可訂製）；★面板開關或外接端子復歸功能；★外接端子( P A U) 暂停計時功能；三、面板功能說明O U T2O U T1R U NSET HM S R ST1 2 3 4TR4 O U T2O U T1HM S R U N1 2 3 4 5 6TR4 SET R STTR7TR7 PDF created with pdfFactory Pro trial versionN O 面板文字 內容說明1 PV 實際測量值 / 模式顯示器2 SV 設定值 / 模式內容顯示器3 O U T 1 輸出 1 指示燈4 O U T 2 輸出 2 指示燈5 H 小時單位指示燈6 M 分單位指示燈7 S 秒單位指示燈8 R U N 儀表工作指示燈9 SET 確認鍵 10 RST 復歸鍵111- 6第一至第六位數字設定鍵、參數修改鍵四、型號識別TR機型尺寸代號 輸出功能代號 計時位數代號輸出 代號 通訊功能代號D I N 48×48 D I N 72×7247H 1一段輸出 二段輸出 H 2 四位計時六位計時4 6 繼電器 電晶體 R T 無 R S 485 0 2 說明事项： 當您訂購的儀表為單段輸出時，則無OUT 1 报警輸出，無S V 1 設定，本公司可定做其他功能的儀表。

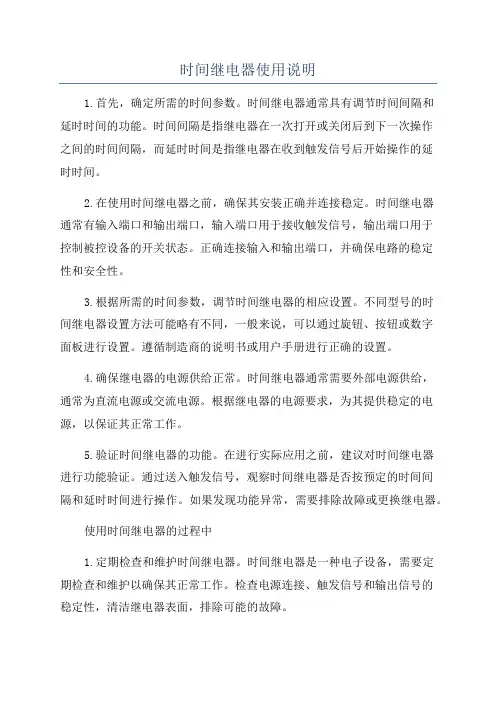

时间继电器使用说明
时间继电器使用说明1.首先，确定所需的时间参数。
时间继电器通常具有调节时间间隔和延时时间的功能。
时间间隔是指继电器在一次打开或关闭后到下一次操作之间的时间间隔，而延时时间是指继电器在收到触发信号后开始操作的延时时间。
2.在使用时间继电器之前，确保其安装正确并连接稳定。
时间继电器通常有输入端口和输出端口，输入端口用于接收触发信号，输出端口用于控制被控设备的开关状态。
正确连接输入和输出端口，并确保电路的稳定性和安全性。
3.根据所需的时间参数，调节时间继电器的相应设置。
不同型号的时间继电器设置方法可能略有不同，一般来说，可以通过旋钮、按钮或数字面板进行设置。
遵循制造商的说明书或用户手册进行正确的设置。
4.确保继电器的电源供给正常。
时间继电器通常需要外部电源供给，通常为直流电源或交流电源。
根据继电器的电源要求，为其提供稳定的电源，以保证其正常工作。
5.验证时间继电器的功能。
在进行实际应用之前，建议对时间继电器进行功能验证。
通过送入触发信号，观察时间继电器是否按预定的时间间隔和延时时间进行操作。
如果发现功能异常，需要排除故障或更换继电器。
使用时间继电器的过程中1.定期检查和维护时间继电器。
时间继电器是一种电子设备，需要定期检查和维护以确保其正常工作。
检查电源连接、触发信号和输出信号的稳定性，清洁继电器表面，排除可能的故障。
2.遵循使用指南和安全规范。
根据时间继电器的使用指南和安全规范操作，并遵循相关法律法规。
不正确的操作或安装可能会导致电击、火灾或其他安全事故。
3.留意继电器的额定参数。
时间继电器通常具有最大电流和电压额定值。
在使用过程中，确保被控设备的电流和电压符合继电器的额定参数，并不要超过其额定值，以免造成设备故障或损坏。
4.尽量避免长时间连续使用。
时间继电器通常设计用于间歇性操作，长时间连续使用可能会对继电器产生过大的负荷压力，导致故障或寿命缩短。
如果需要长时间持续操作，考虑使用额定功率更大的继电器或其他电控设备。
时间继电器说明书
时间继电器说明书时间继电器说明书1. 简介时间继电器是一种电气设备，用于控制电路在特定时间间隔内的开关操作。
它可以在预定的时间后自动打开或关闭电路，用户可以根据自己的需要调整时间间隔。
时间继电器广泛应用于定时控制、定时报警、定时通断以及定时计量等领域。
2. 工作原理时间继电器的工作原理是基于电磁吸合和释放机制。
它由一个电磁线圈和一个触点组成。
当电磁线圈通电时，产生一个磁场使触点闭合，电路闭合；当电磁线圈断电时，触点打开，电路断开。
通过调整电磁线圈通电的时间和断电的时间，可以实现定时开关的功能。
3. 安装和接线时间继电器的安装和接线相对简单，但需要注意以下事项：- 首先，确保切断电源，以避免触电和设备损坏。
- 确认继电器的额定电压和工作电压是否匹配。
- 将时间继电器连接到电路中，注意正确连接继电器的输入和输出端子。
- 根据需要，可以采用螺丝、焊接或插件等方式固定时间继电器。
4. 使用方法使用时间继电器时，用户需要调整时间继电器的参数以实现所需的定时功能。
具体操作步骤如下：1. 通电：将时间继电器连接到电源电路中，确保电源稳定。
2. 设置时间：根据所需的定时时间，调整继电器上的旋钮或按键，设置合适的工作时间。
3. 开始运行：确认时间设置无误后，打开电源，时间继电器将开始按照设置的时间间隔进行开关操作。
5. 注意事项在使用时间继电器时，需要注意以下事项：- 请按照设备说明书上的电气参数和使用条件来使用时间继电器，避免过压或过载造成的设备损坏。
- 请定期检查和清洁时间继电器，确保其正常工作。
如发现继电器产生异常声音、发热或其他故障，请立即停止使用，并寻找专业人士进行维修或更换。
- 在操作和维护时间继电器时，务必切断电源，以免触电和电路损坏。
- 请妥善保管时间继电器的使用说明书和保修卡，以备将来查询或维修。
6. 常见问题解答问题1：继电器无法正常工作，怎么办？- 解决方法：首先检查电源线是否连接正确，电压是否稳定；其次，检查继电器的触点是否清洁，是否存在松动或损坏；最后，检查继电器的参数设置是否正确。
h3Cα-α时间继电器说明书
h3Cα-α时间继电器说明书
1、时间继电器的触点容量是有限的，很小不能带大负载。
2、断电延时型继电器，在断开电源后，利用内部存储的电能来完成电路运行的，电量是有限的，一般最大定时是30分钟，有特殊要求的可以和厂家订制。
3、时间继电器在工作中修改设定值，继电器只会依据修改前的设定值运行，除非断一次电才会改变。
4、时间继电器的复位端子间只能接无源开关，也就是只能接一个开关点如图中所示，千万不能接入电源，这一点一定切记，不然会损坏继电器的。
切记，切记。
5、使用中断开电源在接通的间隔时间，要大于1秒以上，如果小于一秒可能会因内部电容器件储存电能而不能准确执行操作。
6、重复强调一下，用的时候一定要识别工作电压，不要弄错电压等级而烧坏了继电器。
SYKJ JS48S-S时间继电器说明书
SYKJ JS48S-S时间继电器说明书
首先将JS48S-S时间拔段开关（面板上的黑色开关）档位设定好，例如设定为“时”，把拨段开关拨到最左端（为时间范围为小时，拨段开关拨到中间时间范围为分钟，拨段开关拨到最右端时间范围为秒），同时相应的指示灯“时”亮。
通过“增”“减”按钮将“时间设定”按钮（面板上的四对按钮，前两位为小时，范围为0－99小时，后两位是分钟，范围为0－99）中数字设定好，例如设定为99h99min，这样，JS14S数显时间继电器的时间就设置好了。
工作模式：通电延时；计时方式：正计时，LED数码管显示；触点形式：二组延时带复位暂停功能。
JS代表时间继电器，48代表设计序号，S代表数显型，S代表延时范围代号（延时规格）。
数显时间继电器JS48S-S（DH48S-S）电源：85～110%额定电压
交流：110V，220V，380V
直流：12V，24V
延时控制精度0.03%±0.05%
触头容量：AC2205ADC30V5A(阻性)
数显时间继电器用来代替小型接触器，数显时间继电器的触点具有一定的带负荷能力，负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制，这样的优点是不仅可以
起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致，增加接点数量，这是JS48S-S时间继电器最常见的用法。

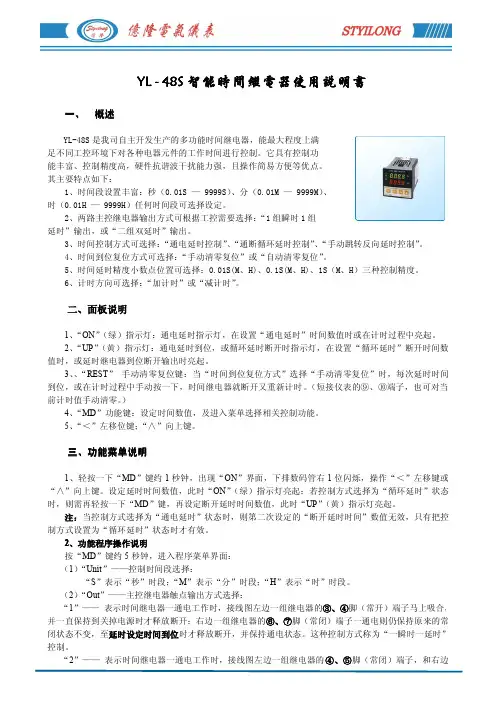

YL-48S 智能时间继电器 说明书
YL-48S智能时间继电器使用说明书一、概述YL-48S是我司自主开发生产的多功能时间继电器，能最大程度上满足不同工控环境下对各种电器元件的工作时间进行控制。
它具有控制功能丰富、控制精度高，硬件抗谐波干扰能力强，且操作简易方便等优点。
其主要特点如下：1、时间段设置丰富：秒（0.01S—9999S）、分（0.01M—9999M）、时（0.01H—9999H）任何时间段可选择设定。
2、两路主控继电器输出方式可根据工控需要选择：“1组瞬时1组延时”输出，或“二组双延时”输出。
3、时间控制方式可选择：“通电延时控制”、“通断循环延时控制”、“手动跳转反向延时控制”。
4、时间到位复位方式可选择：“手动清零复位”或“自动清零复位”。
5、时间延时精度小数点位置可选择：0.01S(M、H)、0.1S(M、H)、1S（M、H）三种控制精度。
6、计时方向可选择：“加计时”或“减计时”。
二、面板说明1、“ON”（绿）指示灯：通电延时指示灯，在设置“通电延时”时间数值时或在计时过程中亮起。
2、“UP”（黄）指示灯：通电延时到位，或循环延时断开时指示灯，在设置“循环延时”断开时间数值时，或延时继电器到位断开输出时亮起。
3、、“REST”手动清零复位键：当“时间到位复位方式”选择“手动清零复位”时，每次延时时间到位，或在计时过程中手动按一下，时间继电器就断开又重新计时。
（短接仪表的⑨、⑩端子，也可对当前计时值手动清零。
）4、“MD”功能键：设定时间数值，及进入菜单选择相关控制功能。
5、“＜”左移位键；“∧”向上键。
三、功能菜单说明1、轻按一下“MD”键约1秒钟，出现“ON”界面，下排数码管右1位闪烁，操作“＜”左移键或“∧”向上键。
设定延时时间数值，此时“ON”（绿）指示灯亮起；若控制方式选择为“循环延时”状态时，则需再轻按一下“MD”键，再设定断开延时时间数值，此时“UP”（黄）指示灯亮起。
注：当控制方式选择为“通电延时”状态时，则第二次设定的“断开延时时间”数值无效，只有把控制方式设置为“循环延时”状态时才有效。
欣灵 SSJ 系列静态时间继电器 说明书
一、概述二、型号及含义三、继电器主要性能和替换型号对照表五、继电器端子及内部接线(正视图)四、主要技术参数：8642V1357SSJ- A11128642V1357t2t1181716151413654321V1718871211563421VSSJ- B 、C 、D 、E1112t1t2t1t2SSJ -10、20、30系列时间继电器为静态型时间继电器(以下简称继电器)，用于继电保护及自动化装置中，作为延时元件。
继电器采用进口CMOS 集成电路组成。
继电器由振荡器、分频器和三级脉冲计数器组成。
电子线路设计先进、结构合理，是我国目前最理想的更新换代产品，该继电器具有以下鲜明特点： 1、继电器延时时间采用拔码开关直接数字整定，整定直观、方便。
2、变换时间整定值无需进行校验，保证其精度。
3、延时时间精度远远高于电磁型时间继电器，最小可调整级差0.01S ， 为缩短主保护的后备保护时间级差提供保证。
4、延时时间范围：A ：0.02-9.99S ；B:0.1-99.9S;C ：1-999S ； D ：10S-9990S ；E ：1M-999M 。
5、继电器配有瞬动触点，单延时、双延时，可拟合电磁型的滑动触 点使用。
6、外壳形式及端子接线与原电磁型的底座、尺寸和端子接线及外形 相同 ，可完全替代 电磁型时间继电器。
7、继电器无机械操纵部分、无噪声、动作可靠。
静态时间继电器电源分类：1、表示直流；2、表示交流延时时间：A、B、C、D、E（见下表）壳体类型：1、凸出式固定结构（附图1）；2、凸出式插拔结构（附图2）；3、嵌入式插拔结构（附图3）。
S S J －静态型号SSJ-11A延时范围A ：0.02-9.99S级差:0.01s220V 110V 48V 触点类型单延时，即一付可调延时动合触点，一付瞬动转换触点。
双延时，即二付可调延时动合触点，一付瞬动动合触点。
双延时，即二付可调延时动合触点，一付瞬动转换触点。
一代8路时间继电器说明书
一代8路时间继电器说明书1.产品特点:多种工作模式:定时器:可设置每天（周x有效可自定义）的xx时xx分xx秒启动相关继电器输出，可以设99个时间点。
计时器:可设置与北京时间无关的一系列延时动作，可上电启动或按键启动，可循环00-99次或无限循环；当您需要多个不同时序的延时动作序列时，可以设置多达45组的延时系列数据，方便快速调用；当您需要非常多的动作时，可以将多组数据接龙，最多可以设 99步*45组 = 4455步动作。
定时器+计时器:可在定时器模式下调用计时器数据组，当您需要复杂的定时功能，该模式可大大简化设置。
使用简单易懂:12864中文液晶显示，菜单清楚易懂，按键功能直观。
控制精度高:定时器定时精度为秒，计时器每步延时时间为0.01秒-99小时，还可多步相加实现更长延时。
2.接线说明:控制器供电:采用DC24V电源供电，要求电压精度为±10%；接线如下图所示，24V开关电源V+输出接控制器的+24V，V-输出接控制器的GND端子；如果采用带DC圆头插头的电源适配器，则直接插入+24V端子旁的黑色插孔便可。
负载供电:负载通常与控制器分开供电，特别是当负载不是DC24V设备时，一定要分开供电；负载电压范围为0-220VAC，如下图，当负载为220VAC电磁阀或交流接触器时，负载V+便为火线， 负载V-便为零线，当负载为24V电磁阀时，负载V+便为-24V，载V-便为GND。
继电器规格:采用HF3FF，提供常开、常闭输出，最大切换电压:277VAC/30VDC，最大切换电流:10A；外接按键功能:接GND有效，IN1启动01组，IN2启动02组，IN3启动03组，IN4启动04组，IN5暂停/继续；3. 尺寸说明:145*90*40mm4. 功能设置:4.1按键功能:工作状态下，各按键功能定义:“设置”键:进入设置状态；“删除”键:刷新屏幕；“确认”键:启动/暂停运行当前显示计时器数据；“-”键:启动01组；“＞”键:启动02组；“＜”键:启动03组；“+”键:计时器复位到01组停止状态；“<<”“>>”键:上下翻页查看当前计时器数据或定时器数据；设置状态下下，各按键功能定义:“<<”“>>”键:上下翻页查看当前计时器数据或定时器数据；“＜”“＞”键:左右移动设置光标；“+”“-”键:光标所指数据递增/递减，输入设置数据；“删除”键:删除当前显示页数据；“确认”键:基本无功能；在上电显示软件版本状态下下，各按键功能定义:“删除”键:可清空所有定时器和计时器数据，恢复为出厂状态。
HHS10系列电子式时间继电器使用说明书
三、主要技术数据 型 号 HHS10-A、 G HHS10-C HHS10-K HHS10-V HHS10-F HHS10-Y HHS10-XH HHS10-X AC60～240V AC/DC DC85～240V 24～220V AC85～240V DC125～240V 可控硅输出 （延时常开） AC/DC240V 1A 0.1～1s/min 0.5～5s/min 1～10s/min 3～30s/min 6～60s/min
HHS10-G 15 HHS10-C 15
1～10s 3～30s 6～60s 0.1～3min 0.5～5min
A1
25
A1
25
HHS10-F A1 15
接线端子排列 (+) A1 15 25 26 (B1) (B2)
A2
16 18 26 28
A2 A1
16 18 26 28 HHS10-Y 15
A2
16 18 26 28 HHS10-X、XH A1
A2
16 18
HHS10-K A1 B1(25) 15
16
A2 B2(26) 16 18 A2 18 28△ A2
28 A2 (-)
18
五、工作时序图
·HHS10-A、HHS10-V 电源(A1-A2） 延时常开(15-18 25-28） 15-16 延时常闭（25-26) ·HHS10-G 电源(A1-A2） 延时常开(15-18 25-28） 延时常闭（15-16 25-26)
t t t
·HHS10-F 电源(A1-A2） 延时常开(15-18） 延时常闭（15-16)
t
·HHS10-Y 电源(A1-A2） 延时 (15-18） △（15-28)
DS-30 系列时间继电器 说明书
一、概述本继电器作辅助元件用于各种保护及自动装置中，使被控元件达到所需要的延时。
本继电器有两对瞬时转 换触点，有一对延时主触点。
根据不同规格可以安装一对滑动延时触点，其延时整定值，可以等于或小于主触点 延的整定值。
继电器盖子上可装设拖针，以指示继电器的动作情况。
继电器型号说明：例如：DS-31～38C/2X；31～38 为设计序号，并用其第二位数字 1～8，同时表示延时范围及电源种类（1～4为四种延时范围，并表 示为直流电源；5～8表示与 1～4 相同的延时范围，但电源为交流。
）；C 表示长期工作；/2 表示有滑动延时触点；/X 表示有拖针；K-嵌入式安装结构；H-凸出式安装后接线结构；Q-凸出式安装前接线结构2。
不注明结构按嵌入式K供货。
二、主要技术数据1. 延时及变差型 号延时范围(s) 变差(s) DS-31、31.C，DS-35、35.C O.125～1.25 0.06 DS-32、32.C，DS-36、36.C 0.5～5 O.125 DS-33、33.C，DS-37、37.C 1～10 0.25 DS-34、34.C，DS-38、38.C2～200.52. 额定电压(V)交流：220、127、110、100V； 直流：220、110、48、24V；3. 动作电压：直流继电器动作电压不大于70%额定电压，交流继电器动作不大于 85%额定电压。
4. 返回电压值：不小于5%额定电压值。
5. 触点容量：长期接通电流 5A；在电流不大于 3A 直流有感电路(T=5×10-3s)触点断开容量为50W。
6. 短时工作的继电器线圈耐受 110%的额定值历时 2min。
三、正常使用条件1、海拔高度不超过2000米；2、周围最大变化范围为-25℃到+40℃；3、最湿度的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃；4、与垂直面的安装倾斜度不超过5°；5、无显著摇动和冲击振的地方；6、在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃；7、在没有雨雪侵袭的地方。
时间继电器的使用方法
时间继电器的使用方法
时间继电器是一种能根据设定的时间自动控制电路通断的装置。
使用时间继电器可以自动控制电器设备，节约时间和能源。
下面介绍
一下时间继电器的使用方法。
1. 确定使用场合：时间继电器的使用场合一般是要求在固定的
时间范围内，定时控制电路通断的自动化设备上。
2. 确定时间参数：根据需求，设定时间继电器的开关时间、周
期或延时时间等参数。
一般情况下，时间继电器都有明确的说明书或
标识，可以按照说明书来设定参数。
3. 接线：在时间继电器外壳上找到输入和输出线的连接点，按
照接线图连接电源线和被控制设备的电线。
注意接线时要按照颜色标
识接线，保证接线正确。
4. 开关操作：设好时间参数后，把时间继电器的开关置于“ON”或“OFF”状态，然后等待定时器控制电器设备自动开关。
需要注意的是，时间继电器必须按照规定的时间参数来使用，不
能随意更改或滥用。
另外，在使用时间继电器时，要保证电路短路、
过载、欠载等问题都得到解决，以避免影响时间继电器的性能和寿命。
断电时间继电器使用说明书
无锡普天科技有限公司 地址：无锡市新区长江路7号1区207室 邮编：214028电话：0510-******** 85210401 66055198 传真：0510-******** E_meil:gtvac@ 网址： 1 ST3PF外部复位信号电源8765432112345678AC200V DC24VST3PK外部信号AC110电源ST3PY ST3PF 、K 、Y 、R 时间继电器使用说明书一、 用途ST3P 系列时间继电器是引进日本富士电机公司技术制造，具有体积小、重量轻、延时精度高、延时范围宽、可靠性好、寿命长等特点，产品符合国际标准，最适用在各种高精度、高可靠性自动控制场合作延时控制之用。
ST3PF 型：断电延时 ST3PK 型：断开延时ST3PY 型：星三角起动延时 ST3PR 型：往复循环延时二、 主要技术参数型号ST3PF (ST3PF-2)ST3PK ST3PY ST3PR重复误差 1％+20ms 1％+20ms 0.5%+20ms 1%+20ms 触点数量 延时1转换(延时2转换)延时1转换延时星三角转换瞬动1常开 延时1转换 触点容量AC220V 3AAC220V 3A AC220V 3AAC220V 2A延时范围0.1~1s0.2~2s0.5～5s1～10s2.5～30s5～60s0.1～1s 0.2～2s 0.5~5s 1~10s 2.5~30s5~60s15~180s1~10s2.5~30s 5~60s 0.5~6s/60s 1~10s/10min 2.5~30s/30min额定电压AC110V 、220V DC24、48、110V AC110V 、220V DC24V AC110V 、220V AC110V 、220V DC24V三、 接线图电源AC110AC200V DC24V87654321电源ST3PRAC200V DC24V87654321AC110VST3PF-2请参照产品外壳印刷图接线延时波形t电源（2-7）外部复位信号（3-4）延时常开（8-6）延时常闭（8-5）ST3PFtt电源（1-72-7）外部信号（3-4）延时常开（8-6）延时常闭（8-5）ST3PKt'电源（1-82-8）瞬动常开（7-8）延时Y(4-6)（4-5）星三角转换时t'=40+30-10msST3PYt1t2电源（2-74-7）延时常开（8-6）延时常闭（8-5）指示灯 ON 指示灯 OST3PR无锡普天科技有限公司 地址：无锡市新区长江路7号1区207室 邮编：214028电话：0510-******** 85210401 66055198 传真：0510-******** E_meil:gtvac@ 网址： 2无锡普天科技有限公司 地址：无锡市新区长江路7号1区207室 邮编：214028电话：0510-******** 85210401 66055198 传真：0510-******** E_meil:gtvac@ 网址： 3 四、 安装方式1. 当需要装置安装时，选用TP28S 型螺钉式插座或TP28X 型 导轨式插座；2. 当需要导轨安装时，选用TP28X 型导轨式插座，适用于 35mm 标准导轨安装；3. 当需要面板安装时，选用TX2型附件及ATXINS 型插座。
时间继电器使用说明书
时间继电器使用说明书(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--时间继电器产品使用说明书西安铁路信号工厂1 概述a)产品特点：时间继电器是属于信号继电器品种之一，是为满足用户对原时间继电器缓吸时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。
b)主要用途和适用范围：适用于铁路信号电路或其它控制电路中。
c)品种、规格：分为半导体时间继电器和单片机时间继电器。
d)型号的组成及代表意义：J S B（D） X C — 850线圈电阻插入式信号半导体（单片机）时间继电器e) 使用环境条件（1）温度：-5℃～+40℃；（2）相对湿度：90%以下（+25℃）；（3）气压：不低于70kPa（相当于海拔高度3000m以下）；f)工作条件（1）振动：振频不大于15Hz，振幅不大于；（2）工作位置：水平(如图1所示)；（3）周围无引起爆炸危险的有害气体，并应有防尘措施。
2 结构特征及工作原理继电器结构分为接点部分和磁路部分，其核心是采用单结晶体管或单片机延时电路，通过不同的接线，来获得所需的延时，以满足信号电路的需要。
3 产品技术特性继电器电气特性如表1所示。
各型继电器线圈的电阻值，应符合表2的规定，5Ω以上者，误差应不应超过±10%，将测得的电阻值换算到+20℃时的数值。
按如下公式换算 R 20=)20(1-+t R tα式中：R 20——温度为+20℃时的电阻值，Ω； R t ——环境温度为t 时测得的电阻值，Ω； t ——测量时的环境温度，℃；α——在0℃时被测线圈导体材料的电阻温度系数（铜为 1/℃）。
继电器机械特性见表3所示表3 继电器机械特性继电器接点及插座簧片通以电流时的接触电阻应不超过表3的规定。
表4 继电器接触电阻在试验的标准大气条件下，继电器和插座的绝缘电阻均不小于100MΩ。
ST3P系列时间继电器使用说明书
ST3P 系列时间继电器ST3P 50Hz 60Hz 380V 24V 作延时元件，按预定的时间接通或分断电路。
继电器等同互换使用。
产品符合：JB/T10047、GB/T 14048.5、IEC60947-5-1标准。
系列时间继电器适用于交流或，额定电压及以下或直流的控制电路中具有体积小，精度高，延时范围宽,可与JSZ3系列□ 海拔海拔高度不超过2000米；□ 温度：周围环境温度不高于+40℃及不低于-5℃24h 的平均温度不超过+35℃。
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%,在较低的温度下不允许有较高的 相对湿度，对于由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级：3级。
□ 安装条件：在无严重震动和爆炸危险的介质中， 且介质中无足以腐蚀金属和破坏绝缘的气 体与尘埃;在没有雨雪侵袭的地方；在无显著摇动、冲击的振动的地方。
□ 安装类别： II 。
□ 运输和储存条件：-25℃至+55℃：;正常工作条件和安装条件产品概述选型指南082表1表2主要技术数据083ST3P 系列时间继电器例:ST3P-5PA AC220V 99.9s 200用户在订货时应注明时间继电器名称及型号、额定控制电源电压、延时时间范围和数量。
只。
ST3P-A 、ST3P-C 、ST3P-G ST3P-F 、ST3P-FT1、ST3P-Y 、ST3P-K、ST3P-RST3P-5PA ST3P-5PB ST3P-5PC ST3P-5PF、、、ST3P-5PRTP28X插座外形及安装尺寸订货须知ST3P-AY 外接电位器ST3P-RST3PR-5PRST3PC ST3PC-5PC ST3P-3、ST3P-Y ST3PA 、ST3PA-5P ST3PB-5P 、ST3P-2ST3P-FT1、ST3P-GST3PF-5PFST3PFST3P-K接线图084。
时间继电器使用说明
■特点和用途＊可设定T1，T2两个延时时间，能替代两只时间继电器＊能周而复始工作，也能单次执行＊采用进口大模专用集成和LED数码管显示＊DIN（48×48mm）面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大＊用于自动化控制系统控制元件之用技术参数＊延时范围：～990H ＊延时控制精度≤%±秒＊电源： DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W＊机械寿命≥107 ＊电气寿命≥105＊环境温度：－10℃～＋50℃ ＊开孔尺寸：45×45mm时间继电器使用说明＊先预置好T1和T2时段，时间及工作方式。
＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。
＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。
注意事项＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。
＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。
＊在较大电流时，请配交流接触器使用型号: HD48S-2Z工作电压：AC220V DC24V下产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子秒以上，或断开电源秒以后再接通电源，才能完成设定。
即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。
工作方式:往复循环延时触点数量:1组延时触点我想知道用时间继电器控制两个灯泡，其中一个亮2秒后另一个亮2秒。
如此循环动作的电路图怎么画？您好！你看看我的图是否适合你。
