时间继电器使用说明书

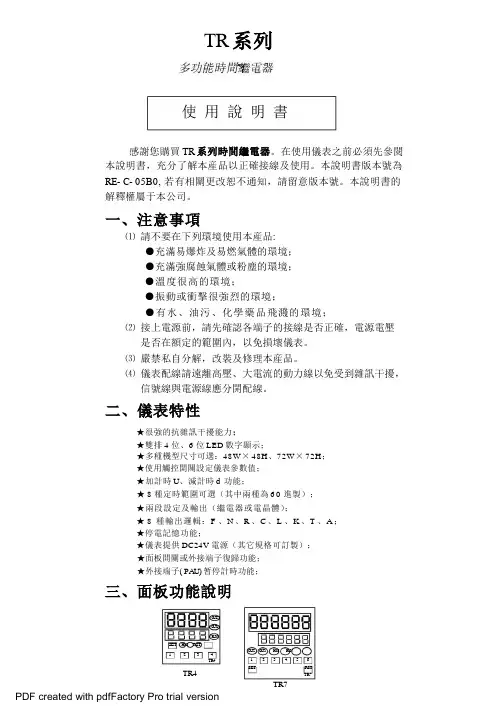

TR7-H10-R0多功能时间继电器使用说明书
TR系列使用說明書感謝您購買 TR系列時間繼電器。
在使用儀表之前必須先參閱本說明書，充分了解本産品以正確接線及使用。
本說明書版本號為RE- C- 05B0, 若有相關更改恕不通知，請留意版本號。
本說明書的解釋權屬于本公司。
一、注意事項⑴請不要在下列環境使用本産品:●充滿易爆炸及易燃氣體的環境；●充滿強腐蝕氣體或粉塵的環境；●溫度很高的環境；●振動或衝擊很強烈的環境；●有水、油污、化學藥品飛濺的環境；⑵接上電源前，請先確認各端子的接線是否正確，電源電壓是否在額定的範圍內，以免損壞儀表。
⑶嚴禁私自分解，改裝及修理本産品。
⑷儀表配線請遠離高壓、大電流的動力線以免受到雜訊干擾，信號線與電源線應分開配線。
二、儀表特性★很強的抗雜訊干擾能力；★雙排 4 位、6 位 LED數字顯示；★多種機型尺寸可選：48W× 48H、72W× 72H；★使用觸控開關設定儀表參數值；★加計時 U、減計時 d 功能；★ 8 種定時範圍可選（其中兩種為 6 0 進製）；★兩段設定及輸出（繼電器或電晶體）；★ 8 種輸出邏輯：F 、N、R 、C 、L 、K、T 、A；★停電記憶功能；★儀表提供 DC24V電源（其它規格可訂製）；★面板開關或外接端子復歸功能；★外接端子( P A U) 暂停計時功能；三、面板功能說明O U T2O U T1R U NSET HM S R ST1 2 3 4TR4 O U T2O U T1HM S R U N1 2 3 4 5 6TR4 SET R STTR7TR7 PDF created with pdfFactory Pro trial versionN O 面板文字 內容說明1 PV 實際測量值 / 模式顯示器2 SV 設定值 / 模式內容顯示器3 O U T 1 輸出 1 指示燈4 O U T 2 輸出 2 指示燈5 H 小時單位指示燈6 M 分單位指示燈7 S 秒單位指示燈8 R U N 儀表工作指示燈9 SET 確認鍵 10 RST 復歸鍵111- 6第一至第六位數字設定鍵、參數修改鍵四、型號識別TR機型尺寸代號 輸出功能代號 計時位數代號輸出 代號 通訊功能代號D I N 48×48 D I N 72×7247H 1一段輸出 二段輸出 H 2 四位計時六位計時4 6 繼電器 電晶體 R T 無 R S 485 0 2 說明事项： 當您訂購的儀表為單段輸出時，則無OUT 1 报警輸出，無S V 1 設定，本公司可定做其他功能的儀表。
882564 时间继电器 说明书
Manual reset 882564 Part number 88256401
Relay output Mono-function Mono-range Mono-voltage Manual reset Progress of cycle displayed Output : 1,2 or 3 changeover contacts (max of 16 A per contact) Mounting option
23/06/2014
Curves 1 pole
Connections 1 pole
Connections 1 pole
No
Legend
Red
Blue
White
Unless otherwise specified, the characteristics given are applicable to all or part of the product range selected
Protection : terminal Operating position- any Connection : Tags Connection : Motor leads Mounting by screw Weight (g)
±4% 1 or 2 or 3 20 A > 107 16 A - 230 V
23/06/2014
Dimensions (mm) Panel cut-out
Dimensions (mm)
Dimensions (mm) Inverter for DC supply 84 861 501 : 24 48 V DC 84 861 503 : 110 127 V DC Weight 150 g
时间继电器说明书
时间继电器说明书时间继电器说明书1. 简介时间继电器是一种电气设备，用于控制电路在特定时间间隔内的开关操作。
它可以在预定的时间后自动打开或关闭电路，用户可以根据自己的需要调整时间间隔。
时间继电器广泛应用于定时控制、定时报警、定时通断以及定时计量等领域。
2. 工作原理时间继电器的工作原理是基于电磁吸合和释放机制。
它由一个电磁线圈和一个触点组成。
当电磁线圈通电时，产生一个磁场使触点闭合，电路闭合；当电磁线圈断电时，触点打开，电路断开。
通过调整电磁线圈通电的时间和断电的时间，可以实现定时开关的功能。
3. 安装和接线时间继电器的安装和接线相对简单，但需要注意以下事项：- 首先，确保切断电源，以避免触电和设备损坏。
- 确认继电器的额定电压和工作电压是否匹配。
- 将时间继电器连接到电路中，注意正确连接继电器的输入和输出端子。
- 根据需要，可以采用螺丝、焊接或插件等方式固定时间继电器。
4. 使用方法使用时间继电器时，用户需要调整时间继电器的参数以实现所需的定时功能。
具体操作步骤如下：1. 通电：将时间继电器连接到电源电路中，确保电源稳定。
2. 设置时间：根据所需的定时时间，调整继电器上的旋钮或按键，设置合适的工作时间。
3. 开始运行：确认时间设置无误后，打开电源，时间继电器将开始按照设置的时间间隔进行开关操作。
5. 注意事项在使用时间继电器时，需要注意以下事项：- 请按照设备说明书上的电气参数和使用条件来使用时间继电器，避免过压或过载造成的设备损坏。
- 请定期检查和清洁时间继电器，确保其正常工作。
如发现继电器产生异常声音、发热或其他故障，请立即停止使用，并寻找专业人士进行维修或更换。
- 在操作和维护时间继电器时，务必切断电源，以免触电和电路损坏。
- 请妥善保管时间继电器的使用说明书和保修卡，以备将来查询或维修。
6. 常见问题解答问题1：继电器无法正常工作，怎么办？- 解决方法：首先检查电源线是否连接正确，电压是否稳定；其次，检查继电器的触点是否清洁，是否存在松动或损坏；最后，检查继电器的参数设置是否正确。

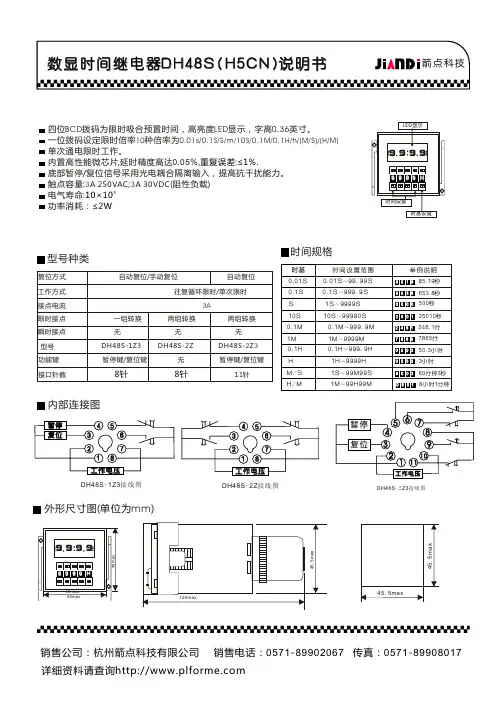

数显时间继电器 DH48S((H5CN)说明书
四位BCD 拨码为限时吸合预置时间，高亮度LED 显示，字高0.36英寸。
一位拨码设定限时倍率10种倍率为0.01s/0.1S/S/m/10S/0.1M/0.1H/h/(M/S)/(H/M)单次通电限时工作。
内置高性能微芯片,延时精度高达0.05%,底部暂停/复位信号采用光电耦合隔离输入，提高抗干扰能力。
触点容量:3A 250VAC ;3A 30VDC (阻性负载)电气寿命:功率消耗：2重复误差:≤1%.510×10≤W型号种类时间规格12345678工作电压暂停复位12345678工作电压DH48S -1Z3接线图DH48S -2Z3接线图DH48S -2Z 接线图内部连接图工作电压复位1234567891011暂停外形尺寸图(单位为mm )动作方式使用说明1.按说明书中接线图正确接线,根据实际需要选择时基及预置时间2.按产品工作电压供电，。
34.接通电源后继电器开始进入延时状态,当计时时间达到预置时间继电器进行转换。
5.在延时任意时间内接通复零端子①③脚,继电器将回复到初试状态,当复零信号撤消后继电器重新开始计时。
6.暂停端子①④脚;在计时任意时刻,接通暂停端子继电器将停止计时,并显示及保持当前的时间,暂停信号撤消后继电器将累时计时,利用该功能可作累时器使用。
7.复零及暂停端子引出线应尽量避免过长,且使用屏蔽线为宜。
8.复零及暂停端子严禁加入外部电压。
9.时间继电器电源必须使用继电器或开关迅速加入，不要电压缓慢上升的加入.在额定的电压电流范围内使用。
时间继电器所标的电压电流均为最大值，时间继电器内的控制继电器所标的电流为阻性负载时的最大电流，在使用感性负载或是灯电流时分别按30%，20%折算。
控制接点的电寿命是与负载电流相关的，在额定的电流下继电器能达到规定的电寿命，电流越小电寿命越长。
如果超过规定的电流电寿命会显著缩短。
因此在频繁工作并电流比较大时的情况必须考虑增加中间继电器或交流接触器来提高时间继电器的电寿命.箭点科技。

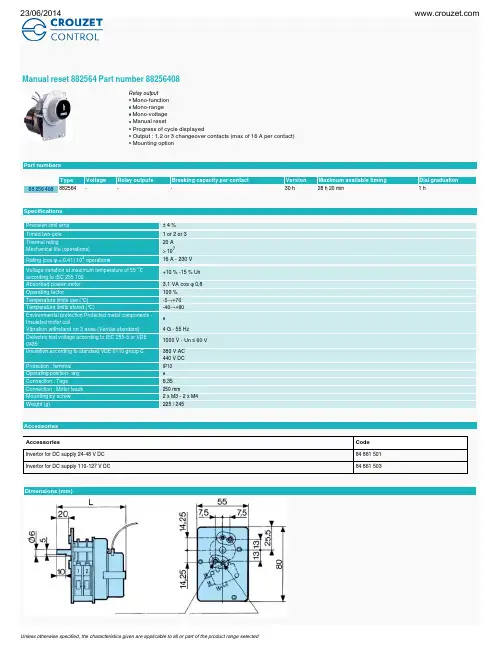

882564 时间继电器手册说明书
23/06/2014
Curves 1 pole
Connections 1 pole
Connections 1 pole
No
Legend
Red
Blue
White
Unless otherwise specified, the characteristics given are applicable to all or part of the product range selected
48 V DC 84 861 503 : 110 127 V DC Weight 150 g" class="link_produits thickbox"> Zoom
No
Legend
Fixing holes Ø5
Unless otherwise specified, the characteristics given are applicable to all or part of the product range selected
+10 % -15 % Un
3,1 VA cos φ 0,8 100 % -5→+70 -40→+80
4 G - 55 Hz 1000 V - Un ≤ 60 V 380 V AC 440 V DC IP10
6,35 250 mm 2 x M3 - 2 x M4 225 / 245
Accessories
Part numbers
Type Voltage 88 256 408 882564 -
Relay outputs -
Breaking capacity per contact -

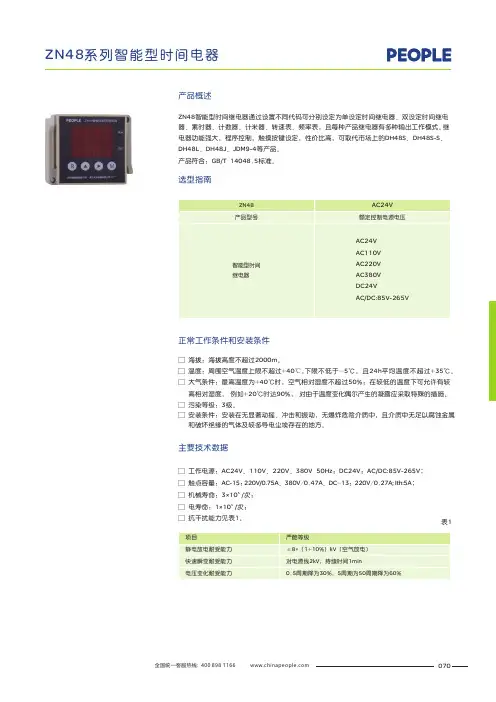

人民电器 ZN48 系列智能型时间继电器 产品说明书
ZN48智能型时间继电器通过设置不同代码可分别设定为单设定时间继电器、双设定时间继电器、累时器、计数器、计米器、转速表、频率表，且每种产品继电器有多种输出工作模式。
继电器功能强大，程序控制，触摸按键设定，性价比高，可取代市场上的DH48S、DH48S-S、DH48L、DH48J、JDM9-4等产品。
产品符合：GB/T14048.5标准。
正常工作条件和安装条件主要技术数据空气温度上限不超过大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下可允许有较 高相对湿度，例如+20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：3级。
安装条件：安装在无显著动摇、冲击和振动，无爆炸危险介质中，且介质中无足以腐蚀金属 和破坏绝缘的气体及较多导电尘埃存在的地方。
□ 海拔：□ 温度：+40℃，下限不低于-5℃，且24h平均温度不超过+35℃。
□□□海拔高度不超过2000m。
周围工作电源：AC24V、110V、220V、380V50Hz；DC24V；触点容量：5机械寿命：3×10 /次；5电寿命：1×10 /次；抗干扰能力见表1。
□ AC/DC:85V-265V；□ AC-15: 220V/0.75A、380V/0.47A、DC-13: 220V/0.27A; Ith:5A；□□□产品概述选型指南表1070外形及安装尺寸Array安装开孔尺寸：45.5*45.5mm。
主要技术功能071用户订货时必须说明：名称及型号, 额定控制电源电压（V ）, 所需购买的数量。
例如：ZN48 AC220V 数量20台。
订货须知注：1) d 表示天数；h 表示小时；m 表示分钟；s 表示秒；Hz 表示赫兹。
2) 代码AA 设为01-10时为单设定时间电器，相当于市场上的DH48S 、JSS48A 、JS48S 等。
3) 代码AA 设为11-18时为双设定时间电器，相当于市场上的DH48S-S 。
DS-30 系列时间继电器 说明书
一、概述本继电器作辅助元件用于各种保护及自动装置中，使被控元件达到所需要的延时。
本继电器有两对瞬时转 换触点，有一对延时主触点。
根据不同规格可以安装一对滑动延时触点，其延时整定值，可以等于或小于主触点 延的整定值。
继电器盖子上可装设拖针，以指示继电器的动作情况。
继电器型号说明：例如：DS-31～38C/2X；31～38 为设计序号，并用其第二位数字 1～8，同时表示延时范围及电源种类（1～4为四种延时范围，并表 示为直流电源；5～8表示与 1～4 相同的延时范围，但电源为交流。
）；C 表示长期工作；/2 表示有滑动延时触点；/X 表示有拖针；K-嵌入式安装结构；H-凸出式安装后接线结构；Q-凸出式安装前接线结构2。
不注明结构按嵌入式K供货。
二、主要技术数据1. 延时及变差型 号延时范围(s) 变差(s) DS-31、31.C，DS-35、35.C O.125～1.25 0.06 DS-32、32.C，DS-36、36.C 0.5～5 O.125 DS-33、33.C，DS-37、37.C 1～10 0.25 DS-34、34.C，DS-38、38.C2～200.52. 额定电压(V)交流：220、127、110、100V； 直流：220、110、48、24V；3. 动作电压：直流继电器动作电压不大于70%额定电压，交流继电器动作不大于 85%额定电压。
4. 返回电压值：不小于5%额定电压值。
5. 触点容量：长期接通电流 5A；在电流不大于 3A 直流有感电路(T=5×10-3s)触点断开容量为50W。
6. 短时工作的继电器线圈耐受 110%的额定值历时 2min。
三、正常使用条件1、海拔高度不超过2000米；2、周围最大变化范围为-25℃到+40℃；3、最湿度的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃；4、与垂直面的安装倾斜度不超过5°；5、无显著摇动和冲击振的地方；6、在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃；7、在没有雨雪侵袭的地方。
ST3PF、K、Y、R 时间继电器 说明书
无锡普天科技有限公司 地址：无锡市新区长江路7号1区207室 邮编：214028电话：0510-******** 85210401 66055198 传真：0510-******** E_meil:gtvac@ 网址： 1 ST3PF外部复位信号电源8765432112345678AC200V DC24VST3PK外部信号AC110电源ST3PY ST3PF 、K 、Y 、R 时间继电器使用说明书一、 用途ST3P 系列时间继电器是引进日本富士电机公司技术制造，具有体积小、重量轻、延时精度高、延时范围宽、可靠性好、寿命长等特点，产品符合国际标准，最适用在各种高精度、高可靠性自动控制场合作延时控制之用。
ST3PF 型：断电延时 ST3PK 型：断开延时ST3PY 型：星三角起动延时 ST3PR 型：往复循环延时二、 主要技术参数型号ST3PF (ST3PF-2)ST3PK ST3PY ST3PR重复误差 1％+20ms 1％+20ms 0.5%+20ms 1%+20ms 触点数量 延时1转换(延时2转换)延时1转换延时星三角转换瞬动1常开 延时1转换 触点容量AC220V 3AAC220V 3A AC220V 3AAC220V 2A延时范围0.1~1s0.2~2s0.5～5s1～10s2.5～30s5～60s0.1～1s 0.2～2s 0.5~5s 1~10s 2.5~30s5~60s15~180s1~10s2.5~30s 5~60s 0.5~6s/60s 1~10s/10min 2.5~30s/30min额定电压AC110V 、220V DC24、48、110V AC110V 、220V DC24V AC110V 、220V AC110V 、220V DC24V三、 接线图电源AC110AC200V DC24V87654321电源ST3PRAC200V DC24V87654321AC110VST3PF-2请参照产品外壳印刷图接线延时波形t电源（2-7）外部复位信号（3-4）延时常开（8-6）延时常闭（8-5）ST3PFtt电源（1-72-7）外部信号（3-4）延时常开（8-6）延时常闭（8-5）ST3PKt'电源（1-82-8）瞬动常开（7-8）延时Y(4-6)（4-5）星三角转换时t'=40+30-10msST3PYt1t2电源（2-74-7）延时常开（8-6）延时常闭（8-5）指示灯 ON 指示灯 OST3PR无锡普天科技有限公司 地址：无锡市新区长江路7号1区207室 邮编：214028电话：0510-******** 85210401 66055198 传真：0510-******** E_meil:gtvac@ 网址： 2无锡普天科技有限公司 地址：无锡市新区长江路7号1区207室 邮编：214028电话：0510-******** 85210401 66055198 传真：0510-******** E_meil:gtvac@ 网址： 3 四、 安装方式1. 当需要装置安装时，选用TP28S 型螺钉式插座或TP28X 型 导轨式插座；2. 当需要导轨安装时，选用TP28X 型导轨式插座，适用于 35mm 标准导轨安装；3. 当需要面板安装时，选用TX2型附件及ATXINS 型插座。
NJS2时间继电器说明书
目录1、用途及适用范围 (2)2、符号及其含义 (2)3、面板示意图 (2)4、正常工作条件和安装条件 (3)5、主要技术参数 (3)6、外形及安装尺寸和接线方式 (5)7、安装与使用 (7)8、锁键模式说明 (9)9、出厂规格设定说明 (10)1、用途及适用范围NJS2时间继电器（以下简称继电器），适用于交流电压240V 及以下，频率50Hz 和直流电压240V 及以下的控制电路中作为时间控制元件，按预定的时间接通或分断电路。
产品符合JB/T 10047、GB 14048.5、IEC60947-5-1标准的要求。
2、符号及其含义N JS 2/ □3、面板示意图额定控制电源电压设计序号 时间继电器 企业特征代号当施加外部复位信号时，指示灯亮当施加外部触发信号时，指示灯亮当施加外部暂停信号时，指示灯亮键盘锁定时亮复位键设置键运行模式下：显示当前运行时间值，设置模式下显示参数名。
运行模式下：显示预设值，设置模式下显示设置选项。
运行状态指示：在运行模式下，闪烁表示延时过程中，常亮表示延时结束。
输出状态指示：有输出时该指示灯亮，无输出时该指示灯熄灭。
方向选择键4、正常工作条件和安装条件4.1、正常工作条件4.1.1、周围空气温度a）上限值不超过+40℃；b）下限值不超过-5℃；c）24h的平均值不超过+35℃。
4.1.2、海拔安装地点的海拔高度不超过2000m。
4.1.3、大气条件4.1.3.1、湿度安装地点的空气相对湿度最高温度为+40℃时不超过50%，在较低的温度下可允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施。
4.1.3.2、污染等级污染等级3级。
4.2、安装条件4.2.1、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
4.2.2、在有防雨雪设备及没有充满水蒸气的地方。
4.2.3、在无显著摇动、冲击和振动的地方。
4.2.4、应使用在室内、无强碱和强酸的地方。
时间继电器A-A和C-A说明书
时间继电器A-A和C-A说明书
时间继电器是属于信号继电器品种之一，是为满足用户对原时间继电器缓吸时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。
主要用途和适用范围：适用于铁路信号电路或其它控制电路中。
品种、规格：分为半导体时间继电器和单片机时间继电器。
控制接线：看成直流继电器，3、7用来接12V控制电压；2、7用来接24V控制电压。
其中7当成直流电的负极，使用时接到零线。
2接220V的火线。
工作控制：控制电压接上，但是否起控制作用，由面板上的计时器决定。
功能理解：就是一个开关，单刀双掷的，有一个活动点活动臂，类似常见的闸刀开关的活动刀臂一样。
8是活动点，5是常闭点，继电器不动时，他们两个相连。
动作时，8、6相连。
负载接线：电源的零线或负极接用电器的零线或负极端。
电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。
工作原理：计时无效期间，8、5相连，相当于电灯开关断开状态。
有效时，继电器动作，8、6相连，用电器得电工作，相当于电灯开关接通状态。
DH48S系列数显时间继电器说明书
DH48S 系列数显时间继电器特点z DIN(48×48mm)面板尺寸 z 高亮度LED 显示z 延时范围0.01秒～99小时99分,任意预置 z 精度高、体积小、功耗小、性能可靠 z 符合的标准:Q/WDH 01-2003、GB 14048.5-2001、IEC60947-5-1：1997型号说明DH48S 一组延时继电器输出 带复位、暂停功能 DH48S-2Z 二组延时继电器输出 DH48S-2Z-H 一组延时、一组瞬动输出技术参数z 延时范围：(面板上设有时段开关，可任意设定) 时段开关位置 h m m s s延时范围1分～99小时99分1秒～99分99秒0.01秒～99.99秒电 源 AC/DC100～240V（50/60Hz)（其它电压可定制） 显 示 0.25英寸LED 数字显示延时误差 ≤0.01%+0.05秒 开孔尺寸 45×45 mm触点容量 AC220V 2.5A(阻性) 安装方式 面板式、装置式、导轨式 触点电寿命 ≥1×105次 重 量 约0.2kg 触点机械寿命 ≥1×107次 工作环境温度-5～+40℃ 功 耗 ≤3VA 储存温度 -25～+55℃ 最大操作频率1200次/时工作环境湿度35～85%RH电气特点绝缘阻抗 100M Ω（DC500V） 耐 压 AC2000V 50/60Hz 1分钟抗 干 扰 IEC61000-4标准,等级3振 动 抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时 误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟 冲 击抗冲击：30G X ,Y, Z 各3次 误动作：10G X ,Y ,Z 各3次DH48S系列工作程序图外型尺寸图面板式安装：标准出厂配置：卡扣、透明防尘罩、P3G-08G型插座装置式及导轨式安装：配置：透明防尘罩、P2CF-08型插座（选购件）’接线图DH48S DH48S-2Z DH48S-2Z-H浙江温州市仰义沿江工业区4号 邮编: 325000 销售部：(0577) 28899288 技术部：28899287 传真：28899277 *********.CN。
S48-S数显时间继电器产品说明书
S 4 8 - 4 S数 显 时 间 继 电 器
●高亮LED数码管显示。
二、产品结构说明
●全数字拨码设置。
●采用高精度计时芯片，计时
1
精准，抗干扰性能好。 ●标准48mm面板式安装，配备
35mm标准导轨卡接线座。
2
H
H
3
4
5
6 7
8
1-LED数字显示屏 2-设置调整键“-” 3-设定时间单位 4-设定时间数字 5-设置调整键“+” 6-T2延时时段 7-T1延时时段 8-主壳体 9-48×48安装卡 10-接线座
48
自动化控制特色品牌
45
S 4 8 - 4 S数 显 时 间 继 电 器
●高亮LED数码管显示。 ●全数字拨码设置。 ●采用高精度计时芯片，计时
精准，抗干扰性能好。 ●标准48mm面板式安装，配备
35mm标准导轨卡接线座。
105
七、使用方法及注意事项
1 .因 继 电 器 具 有 记 忆 功 能 ， 需 通 电 前 预 置 好 延 时 时 间 ， 通 电 后 预 置 的 时 间 无 效 ， 继 电 器 重 复 启 动 间 隔 时 间 应 ≥0 . 5 s。
9
全国免费客服热线：
400-601-8880
地址：上海市浦东新区航头路118号
10
电话：021-3375 0266 传真：021-3389 3668
时间继电器
S 4 8 - 4 S数 显 时 间 继 电 器
●高亮LE时
精准，抗干扰性能好。 ●标准48mm面板式安装，配备
35mm标准导轨卡接线座。
自动化控制特色品牌
三、时间继电器型号及其含义
ZY S 48 - □□ - □□
NJB1-S系列时间继电器 说明书
NJB1-S 时间继电器
额定控制电源电压 特征代号： S:时间继电器 设计序号 继电器 企业特征代号
N JB 1 - □/□
1 适用范围
2 型号及含义
NJB1-S系列时间继电器适用于交流50Hz，额定控制电源电压至380V及直流控制电源电压至24V的控制电路中作时间控制、指示元件，按预定的时间接通或分断电路。
NJB1-S时间继电器在控制电路中作延时元件，按预定的时间接通或分断电路。
型号工作方式触点数量触点容量工作电压电寿命机械寿命延时精度环境温度安装方式延时范围
通电延时/循环延时/间隔延时延时1组转换
Ue/Ie：AC-15 220V/0.75A 380V/0.47A；Ith=3A AC380V AC220V 50Hz DC24V 51×1061×105%
-5℃~+40℃导轨式、装置式
代号 2 5 10 20 50 100
范围 0.2~2 0.5~5 1~10 2~20 5~50 10~100注：延时范围和时间单位通过选择开关选择
NJB1-S
120(时间单位：s/min/h可选)12~120
3 主要参数及技术性能
4 接线图
5 外形及安装尺寸
6 时序图
35
2
L
C。
NJS3系列时间继电器 说明书
NJS3系列时间继电器
1 适用范围
按预定的时间接通或分断电路。
该系列继电器主要用于交流频率50Hz ，额定控制电源电压至220V 的控制电路中作为时间控制元件，2 型号及含义
N JS 3 - / □ □
额定控制电源电压无：间隔延时A ：断开延时B ：通电延时设计代号时间继电器
企业特征代号
4 接线图
3 主要技术参数及技术性能
型号NJS35s、10s、30s、60s、120s、180s、360s、480s、5min、10min、30min、60min、120min、180min、360min、480min 工作方式触点数量触点容量额定控制电源电压电寿命机械寿命环境温度延时范围功耗安装方式复位时间
导轨式≤1s
≤3VA NJS3-A NJS3-B 0.5min～20min Ue/Ie：AC-15 220V/3A,380V/1.9A; DC-13 24V/1.1A; Ith:16A 延时1常开断开延时
通电延时
AC220V、AC110V
间隔延时-5℃～+40℃51×10次61×10次
C
5 外形及安装尺寸。
seh62.1时间继电器说明书
seh62.1时间继电器说明书
1、控制接线：把它看成直流继电器来考虑；
2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定；
3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样；
4：负载接线：电源的零线或负极接用电器的零线或负极端。
扩展资料：
时间继电器选用要求：时间继电器的选用主要是延时方式和参数配合问题，选用时要考虑以下几个方面。
1、延时方式的选择。
时间继电器有通电延时或断电延时两种，应根据控制电路的要求选用。
动作后复位时间要比固有动作时间长，以免产生误动作，甚至不延时，这在反复延时电路和操作频繁的场合，尤其重要。
2、类型选择。
对延时精度要求不高的场合，一般采用价格较低的电磁式或空气阻尼式时间继电器；反之，对延时精度要求较高的场合，可采用电子式时间继电器。
3、线圈电压选择。
根据控制电路电压选择时问继电器吸引线圈的电压。
4、电源参数变化的选择。
在电源电压波动大的场合，采用空气阻尼式或电动式时间继电器比采用晶体管式好，而在电源频率波动大的场合，不宜采用电动式时间继电器，在温度变化较大处，则不宜采用空气阻尼式时间继电器。
DS-111时间继电器-说明书
DS-111时间继电器-说明书
⼀、应⽤范围
该系列时间继电器⽤于各种保护和⾃动控制线路中，使被控制元件的动作得到可调延时。
继电器具有⼀付瞬时转换触点和⼀付延时动合主触点，对于DS-114、115、116、124、125、126型继电器多⼀付延时滑动主触点。
型号末端带“C”型属长期⼯作，其线圈能长期耐受110％额定电压(电压应加在端⼦①、⑦上)，其它型的继电器线圈耐受110％额定电压历时2min。
⼆、主要技术数据
●动作值：直流继电器不⼤于70％额定值；交流继电器不⼤于85％额定值。
●返回值：不⼩于5％额定值。
●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。
输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。
输出触点长期允许接通电流为5A。
●介质强度：产品各导电端⼦连在⼀起，对外露的⾮带电⾦属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验⽽⽆绝缘击穿或闪络现象。
三、内部接线
四、外形及开孔尺⼨
本继电器采⽤凸出式固定接线，外形尺⼨。
JSZ6 时间继电器 说明书
继电器类
1 适用范围
JSZ6系列时间继电器具有体积小、重量轻、结构紧凑、延时范围广、延时精度高、可靠性好、寿命 长等特点，适用于机床自动控制，成套设备自动控制等要求高精度，高可靠性的自动控制系统作延时控 制元件。
2 型号及含义
JS Z 6-□
2：延时2转换 4：延时4转换 设计序号 综合式 时间继电器
3 主要参数及技术性能
型号 工作方式 触点数量 触点容量
延时范围
工作电压 电寿命 机械寿命 设定方式 重复精度 环境温度 互换性 配用插座
JSZ6-2
JSZ6-4
通电延时
通电延时
延时2转换
延时4转换
Ue/Ie：AC-15 220V/0.75A，380V/0.47A；DC-13 220V/0.27A；Ith：5A
CZY08A-01、CZY08A-02、CZY08B-01、CZY14A、CZY14B、CZY14B-E
4 接线图
JSZ6-2
C
JSZ6-4
4
8
12 14 (+)
1
5
9 13 (-)
4
8
3
7
2
6
1
5
12 14 (+)
11 10
13 (-)
9
5 外形及安装尺寸
29max
22.5max
C-104
66max
0.1-1s、0.5-5s、1-10s、2.5-30s 、5-60s、
15-180s、1-10min、2.5-30min、5-60min（其它延时时间可定制）
AC50Hz 36V、110V、127V、220V、DC24V（其它电压可定制）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间继电器使用说
明书
时间继电器
产品使用说明书
西安铁路信号工厂
1 概述
a)产品特点：时间继电器是属于信号继电器品种之一，是为满足
用户对原时间继电器缓吸时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。
b)主要用途和适用范围：适用于铁路信号电路或其它控制电路
中。
c)品种、规格：分为半导体时间继电器和单片机时间继电器。
d)型号的组成及代表意义：
J S B（D） X C — 850
线圈电阻
插入式
信号
半导体（单片机）
时间
继电器
e) 使用环境条件
（1）温度：-5℃～+40℃；
（2）相对湿度：90%以下（+25℃）；
（3）气压：不低于70kPa（相当于海拔高度3000m以下）；
f)工作条件
（1）振动：振频不大于15Hz，振幅不大于0.45mm；
（2）工作位置：水平(如图1所示)；
（3）周围无引起爆炸危险的有害气体，并应有防尘措施。
2 结构特征及工作原理
继电器结构分为接点部分和磁路部分，其核心是采用单结晶体管或
单片机延时电路，经过不同的接线，来获得所需的延时，以满足信号电路的需要。
3 产品技术特性
3.1 继电器电气特性如表1所示。
表1 电气特性和时间特性（+20℃）
各型继电器线圈的电阻值，应符合表2的规定，5Ω以上者，误差应不应超过±10%，将测得的电阻值换算到+20℃时的数值。
按如下公式换算 R 20=
)
20(1-+t R t
α
式中：R 20——温度为+20℃时的电阻值，Ω；
R t——环境温度为t时测得的电阻值，Ω；
t——测量时的环境温度，℃；
α——在0℃时被测线圈导体材料的电阻温度系数（铜为0.004 1/℃）。
3.2继电器机械特性见表3所示
表3 继电器机械特性
3.3继电器接点及插座簧片通以0.5A电流时的接触电阻应不超过表3的规定。
表4 继电器接触电阻
3.4在试验的标准大气条件下，继电器和插座的绝缘电阻均不小于100MΩ。
3.5在气压不低于70kPa条件下（相当于海拔高度3000m以下），继电器绝缘耐压应能承受交流正弦波50Hz、有效值1000V的试验电压（不带印刷电路板），历时1min应无击穿或闪络现象，重复试验时的试验电压值应为原试验电压的75%。
