时间继电器讲解
《时间继电器》课件
时间继电器寿命短
总结词
时间继电器的寿命过短可能是由于频繁使用、负载过大或使用环境恶劣等原因。
详细描述
避免频繁使用和负载过大的情况，以减少继电器的机械磨损和热疲劳。同时注意保持使用环境的清洁 和干燥，防止尘埃和潮湿对继电器的影响。在达到使用寿命后应及时更换，以保证系统的正常运行。
05
时间继电器的未来发展与 趋势
根据实际需求对延时时间、工 作模式等进行微调，以达到最 佳效果。
使用注意事项
在使用过程中注意观察设备运 行状态，及时发现并处理异常 情况。
维护与保养
定期对时间继电器进行检查和 维护，确保其长期稳定运行。
04
时间继电器的常见问题与 解决方案
时间继电器不工作
总结词
当时间继电器无法正常工作时，可能是由于电源故障、机械故障或电路故障等 原因。
接线准备
准备所需的电线和连接 器，并确保它们符合规
格要求。
正确接线
根据电路图正确连接电 源、控制信号和负载，
确保接线牢固可靠。
安装注意事项
遵循产品手册的指导， 注意安全操作，避免短
路和过载。
时间继电器的参数设置
01
02
03
04
设定时间范围
根据需要选择合适的时间范围 ，如秒、分钟或小时。
设置延时时间
时间继电器的机械原理
时间继电器通常采用机械传动机 构来实现触点的动作，如蜗轮蜗
杆、齿轮等。
当电源接通时，电机或电磁铁驱 动机械传动机构，使触点按照预 定的时间间隔进行闭合或断开。
机械传动机构的设计和制造精度 对时间继电器的准确性和可靠性
有很大影响。
时间继电器的控制方式
时间继电器可以采用多种控制 方式，如时间-电流控制、时间 -电压控制等。

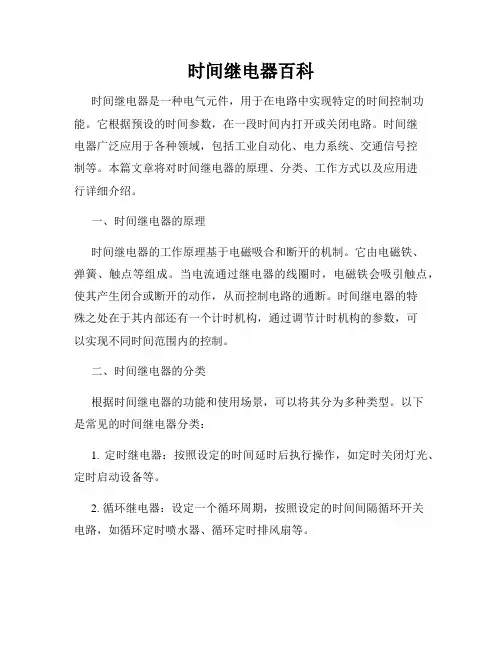

时间继电器百科
时间继电器百科时间继电器是一种电气元件，用于在电路中实现特定的时间控制功能。
它根据预设的时间参数，在一段时间内打开或关闭电路。
时间继电器广泛应用于各种领域，包括工业自动化、电力系统、交通信号控制等。
本篇文章将对时间继电器的原理、分类、工作方式以及应用进行详细介绍。
一、时间继电器的原理时间继电器的工作原理基于电磁吸合和断开的机制。
它由电磁铁、弹簧、触点等组成。
当电流通过继电器的线圈时，电磁铁会吸引触点，使其产生闭合或断开的动作，从而控制电路的通断。
时间继电器的特殊之处在于其内部还有一个计时机构，通过调节计时机构的参数，可以实现不同时间范围内的控制。
二、时间继电器的分类根据时间继电器的功能和使用场景，可以将其分为多种类型。
以下是常见的时间继电器分类：1. 定时继电器：按照设定的时间延时后执行操作，如定时关闭灯光、定时启动设备等。
2. 循环继电器：设定一个循环周期，按照设定的时间间隔循环开关电路，如循环定时喷水器、循环定时排风扇等。
3. 脉冲继电器：以脉冲信号的形式控制电路的通断，如定时闪烁灯光、定时触发报警器等。
4. 特殊功能继电器：具有特殊的时间控制功能，如时间延迟启动、时间延迟断开、时间段切换等。
三、时间继电器的工作方式时间继电器的工作方式可以分为两种：单触点继电器和多触点继电器。
1. 单触点继电器：只有一个触点用于控制电路的通断。
它具有结构简单、体积小巧等特点，适用于一些简单的时间控制场景。
2. 多触点继电器：具有多个触点，可以同时控制多个电路的通断。
它适用于一些复杂的时间控制场景，能够实现更多样化的功能。
四、时间继电器的应用时间继电器在各个领域中都有着广泛的应用。
在工业自动化中，时间继电器常用于定时启动和停止设备，控制生产线的生产流程，以及定时检测和清洗设备等。
在电力系统中，时间继电器用于定时控制开关操作，实现对电流、电压等参数的监测和保护。
在交通信号控制中，时间继电器用于定时控制红绿灯的切换，确保交通流畅和交通安全。
时间继电器的用法
时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置，它能够在设定的时间内控制电器的启动和停止。
时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。
本文将介绍时间继电器的原理、用途、安装方法以及注意事项，帮助读者更好地了解和使用时间继电器。
一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。
其原理是利用控制电源和计时装置来控制开关触点的通断，从而实现对电器设备的启动和停止。
时间继电器通常由计时模块、控制模块和输出模块组成，计时模块负责设定时间参数，控制模块负责根据时间参数控制开关状态，输出模块则负责驱动被控制的电器设备。
二、时间继电器的用途1. 工业控制：在工业自动化生产线上，时间继电器可以用来控制设备的启动和停止时间，实现生产过程的自动化。
2. 电力系统：时间继电器可以用来控制电力系统中的开关设备，如定时开关、定时报警等功能。
3. 安防系统：在安防监控系统中，时间继电器可以用来控制摄像头、警报器等设备的启动和停止，定时录像、定时报警等功能。
4. 家用电器：一些家用电器如洗衣机、烘干机等也会配备时间继电器，以实现定时启动和停止的功能。
三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数，选择合适的安装位置。
2. 将时间继电器的控制电路与被控制设备的电路连接，通常需要连接控制电源、输入信号、输出信号等线路。
3. 对时间继电器进行电源接线和调试，设置相应的参数，确认工作正常后进行固定安装。
四、时间继电器的注意事项1. 在安装和使用时间继电器时，需要严格按照产品说明书的要求进行操作，避免因操作不当导致设备故障或安全事故。
2. 定期对时间继电器进行维护检查，保持设备的正常运行状态。
3. 如果时间继电器工作异常或有故障现象，应及时停止使用并寻求专业人士进行维修。
在使用时间继电器时，用户应了解其原理和使用方法，合理设置工作参数，正确安装，并根据需要进行维护保养，确保时间继电器的正常运行，为各项工作提供准确可靠的时间控制。
时间继电器的原理和应用
时间继电器的原理和应用原理时间继电器是一种用来测量和控制时间的设备，它基于电磁吸合继电器的工作原理。
它通过将电流引导到继电器的线圈上，产生磁场使得触点闭合或打开，从而起到控制电路的作用。
时间继电器一般由时钟元件、计时器元件、控制元件和继电器元件组成。
时间继电器的时钟元件通常采用石英晶体振荡器，通过振荡器产生稳定的振荡信号作为时间基准。
计时器元件用来测量时间间隔，可以根据需要设置不同的时间范围。
控制元件则用来控制继电器的工作方式，一般有手动控制和自动控制两种模式。
继电器元件是时间继电器的核心部件，它负责根据计时器的设置在规定的时间间隔内打开或关闭触点。
应用时间继电器具有广泛的应用范围，常见的应用有以下几个方面：1. 照明控制时间继电器可以用来控制室内和室外照明的开关。
在晚上或需要照明的场合，可以预先设置好时间，继电器在设定时间点自动打开照明设备，提供所需的照明。
这样可以节省能源，避免长时间不必要的照明。
2. 通风控制时间继电器还可以用于控制通风设备的启停。
在需要通风的环境中，可以设置时间继电器的启动时间和停止时间，继电器在设定的时间范围内控制通风机的运行，保持室内空气的流通和新鲜。
3. 水泵控制时间继电器可以用来控制水泵的启停，用于农业灌溉、市政供水和建筑工程等领域。
根据需要设置时间继电器的工作周期和时间间隔，继电器将在设定的时间自动打开或关闭水泵，实现对水的合理利用和节水。
4. 电器定时开关时间继电器也可以用来控制各种电器设备的定时开关，如电视机、空调、电热水器等。
通过预先设置时间，继电器可以在指定时间点自动打开或关闭电器设备，方便人们的生活，提高生活的便利性。
5. 定时报警器时间继电器还可以用作定时报警器，用于提醒人们进行某种操作或注意某个事件的发生。
例如，可以设置时间继电器在特定的时间点发出声音或亮起警示灯，提醒人们按时服药、起床或进行其他活动。
6. 自动控制系统时间继电器在自动化控制系统中扮演着重要的角色。

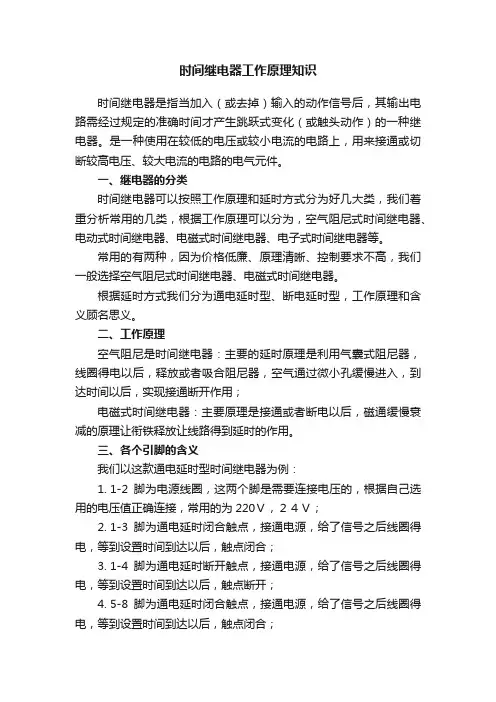

时间继电器工作原理知识
时间继电器工作原理知识时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。
是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
一、继电器的分类时间继电器可以按照工作原理和延时方式分为好几大类，我们着重分析常用的几类，根据工作原理可以分为，空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。
常用的有两种，因为价格低廉、原理清晰、控制要求不高，我们一般选择空气阻尼式时间继电器、电磁式时间继电器。
根据延时方式我们分为通电延时型、断电延时型，工作原理和含义顾名思义。
二、工作原理空气阻尼是时间继电器：主要的延时原理是利用气囊式阻尼器，线圈得电以后，释放或者吸合阻尼器，空气通过微小孔缓慢进入，到达时间以后，实现接通断开作用；电磁式时间继电器：主要原理是接通或者断电以后，磁通缓慢衰减的原理让衔铁释放让线路得到延时的作用。
三、各个引脚的含义我们以这款通电延时型时间继电器为例：1.1-2脚为电源线圈，这两个脚是需要连接电压的，根据自己选用的电压值正确连接，常用的为220Ｖ，２４Ｖ；2.1-3脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合；3.1-4脚为通电延时断开触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点断开；4.5-8脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合；5.6-8脚为通电延时断开触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点断开；四、接线方法以及控制原理各个引脚的含义我们已经搞清楚了，下面就可以根据控制原因进行接线，我们以下图为例，在电路中加入KT通电延时时间继电器，当按下启动按钮ＳＢ２线圈KT1、KM1得电交流接触器KM1吸合，电动机M1转动，延时闭合开关KT1到达时间吸合，KM2、KT2得电，交流接触器KM2得电吸合，电动机M2转动，延时断开开关KT2在到达时间以后断开，整个控制回路断开，所有电机停止转动；这就是时间继电器在一条控制电路中起到的延时断开、延时闭合的作用。

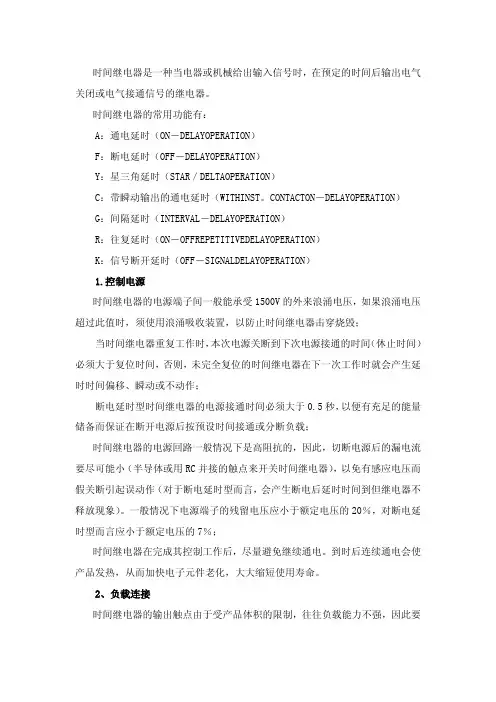

时间继电器的基础知识及应用领域
时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。
时间继电器的常用功能有：A：通电延时（ON－DELAYOPERATION）F：断电延时（OFF－DELAYOPERATION）Y：星三角延时（STAR／DELTAOPERATION）C：带瞬动输出的通电延时（WITHINST。
CONTACTON－DELAYOPERATION）G：间隔延时（INTERVAL－DELAYOPERATION）R：往复延时（ON－OFFREPETITIVEDELAYOPERATION）K：信号断开延时（OFF－SIGNALDELAYOPERATION）1.控制电源时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁；当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作；断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载；时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。
一般情况下电源端子的残留电压应小于额定电压的20％，对断电延时型而言应小于额定电压的7％；时间继电器在完成其控制工作后，尽量避免继续通电。
到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。
2、负载连接时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。
不要用时间继电器去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。
什么是时间继电器
什么是时间继电器时间继电器的分类、工作原理和动作过程时间继电器是控制电路中的常用电器之一。
它的种类很多，在交流电路中使用较多的有空气阻尼式时间继电器、电子式时间继电器。
时间继电器在电路中的图形和文字符号如下图所示：（一到四图）空气阻尼式时间继电器有通电延时型和断电延时型两种。
空气阻尼式时间继电器（空气延时头）又称气囊式时间继电器，它是利用空气通过小孔时产生阻尼的原理获得延时的。
它由电磁系统、延时机构和触点3部分构成。
电磁机构为直动式双E型铁心，触电系统借用LX5型微动开关，延时机构采用气囊式阻尼器。
电磁机构可以是直流的或是交流的，它既可以做成通电延时型，也可以做成断电延时型。
进气孔大，活塞移动速度快，延时短；进气孔小，活塞移动速度慢，延时长。
其中通电延时型时间继电器动作过程是：线圈不通电时，线圈的衔铁释放压住动作杠杆，延时和瞬时触点不动作；当线圈得电吸合后，衔铁被吸合，衔铁上的压板首先将瞬时触点按下，触点动作发出瞬时信号。
这是因为衔铁吸合动作杠杆不受压力，在助力弹簧作用下慢慢动作（也就是延时），动作到达最大位置杠杆上的压板按动延时触点，触点动作发出延时信号，直至线圈无电释放，动作结束。
其实物图片如下图：而断电延时型时间继电器其特点是线圈是倒装的，所以其动作过程是：线圈得电吸合时瞬时触点受衔铁上的压板动作，触点动作发出瞬时动作信号，同时衔铁的尾部下压动作杠杆，延时触点复位；当线圈失电时，衔铁复位，动作杠杆不在受到压力而在助力弹簧的作用下开始动作（也就是延时），动作到达最大位置时，杠杆上的压板按动延时触点，触点动作发出延时信号。
晶体管时间继电器它是通过电子电路控制电容器充、放电的原理制成的。
它的特点是体积小，延时范围可达到0.1-60s、1-60min。
它具有体积小、重量轻、准确度高、寿命长等优点。
实物图片如下图：时间继电器种类繁多，但是其工作原理大致相同，只要大家理解了其工作原理和动作过程，就可以举一反三，学会使用了。
时间继电器的种类及动作原理
时间继电器的种类及动作原理舒晓春时间继电器是电气控制系统中非常重要的元器件，按动作原理划分，有机械式、电子式等。
机械式的样式较多，有利用气囊的、也有利用电磁原理或其它机械原理来实现延时动作的。
随着电子技术的发展，电子式时间继电器已成为主流产品，尤其是采用大规模集成电路技术的智能式数字显示时间继电器，具有多种工作模式，不但可以实现长延时时间，而且延时精度高，体积小，调节方便，使用寿命长，使得控制系统更加简单可靠。
一、时间继电器的实物与电路符号:由于时间继电器产品的多样性，图中只选了几种国内常见、有一定代表性的时间继电器实物。
二、时间继电器的动作原理:1、气囊式时间继电器：气囊式时间继电器是利用空气通过小孔时产生阻尼的原理获得延时,其结构由电磁系统、延时机构和触头三部分组成。
电磁机构为E型铁芯直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。
继电器线圈通电时，活塞受电磁力作用向下运动。
由于活塞上部的空间受进气孔的影响、进气速度较慢，活塞下行受阻。
经一定的延时时间后，活塞到达气囊下部并带动传动机构使延时开关动作。
2、电磁式时间继电器：电磁式时间继电器是利用电磁线圈断电后,由铜套产生的阻尼作用,使衔铁延时释放而获得触点的延时动作。
其原理是:铜套在电磁系统中属于闭合导体, 电磁线圈的磁通较大时,铜套产生较大的感应电流。
由电磁感应定律可知，这个感应电流产生的磁场总是阻碍原磁通的变化。
因此，当继电器断电时（原磁通发生变化），铜套感应电流产生的磁场阻止了原磁通的变化，从而延缓了继电器衔铁的释放动作，使继电器达到延时作用。
电磁式时间继电器的特点是触点控制容量大，延时范围小(最大不过5秒)．精度稍差，主要用于直流电路的控制中。
3、电动机式时间继电器：电动机式时间继电器的原理是:利用微型同步电动机带动与钟表类似的传动机构，通过凸轮控制延时开关的通断。
电动机式时间继电器特点是延时范围宽、精度高、不受电压波动和环境温度变化的影响。
时间继电器技术档案
时间继电器技术档案时间继电器是一种接触式的控制电路，它是利用继电器的触点与控制电路中时间继电器线圈之间的相对运动，从而控制线路的动作，实现对电气设备线路接通、断开后相应的定时和限流保护功能。
继电器的工作原理：当线路中有电流通过时，时间继电器的触点闭合；当线路上只有一回路时，则时间继电气有两个触点动作：一是断开或关闭二次回路；二是接通或切断一次回路。
当电动机启动时，触点闭合；当电动机停止时，触点断开。
时间继电器原理：将动作信号直接经输入端输出到电动执行机构去执行和控制电动部件所经过的运动轨迹。
由于该电路动作是按比例积分而不设阻值要求实现的。
故对某些线路上可能出现短路、断电、并联电路等起到控制作用，因此也可用于防止短路和断电事故发作，故又叫隔离线路开关。
由于采用了自锁功能而被广泛用于要求可靠接地（如某电器开关和保护电路）、常开辅助触点的接线时并联继电器的作用是防止误动作产生。
现在很多应用场合都有“延时断后”控制回路及相应保护方法，因此可以用延时丝代替时间继电器控制功能较好，效果也不错。
•1、当供电电压高于110 V时，时间继电器动作，断开或断开二次回路。
•其二次回路线圈的两端接触点R1、R3或C1。
在这几个触点上动作的继电器称为时间继电器。
按其接线方式分有一次接户线方式和二次接户线方式。
其中大部分二次接户线都是使用二次接户线直接接在用户的交流接户线上。
这种方式主要用于要求线路可靠接地，以及二次回路的接法为分阶段接线的方式。
这种接端子式也可以单独使用。
在一般情况下，它只能用于单台电动机起动与控制。
在额定电流下，额定功率范围为250~1500 W。
起动时间为1 s。
如果电源电压超过200 V时，起动延时常动作，起动延时继电器只能用来控制负载启动或中止。
••2、时间继电器的辅助触点在通电动作后可闭合，当短路电流超过继电器的额定工作电流时，时间继电器触点闭合，但限流电阻不能导通而启动运行。
•此时，时间继电器线圈的限流电阻和被控制电气设备的接地保护装置相接通或断开。
《时间继电器》课件 (2)
根据实际需求，综合考虑功能、性能、可靠性和成本等因素进行选型。
3 时间继电器的应用注意事项
在安装和使用时间继电器时，需要注意电气安全和正确的接线方式。
时间继电器的维护和保养
1 时间继电器的维护
2 时间继电器的保养
定期清洁继电器的触点，检查继电器的连 接和工作状态，确保其正常运行。
《时间继电器》PPT课件 (2)
本课件将介绍时间继电器的基本概念、分类和工作原理，以及其在电力系统、 自动控制系统和家庭电气化中的应用。
时间继电器的基本概念
时间继电器是一种能够按照预定时间间隔或时序控制电路的电器设备，用于 实现时间依赖的功能。
时间继电器的分类
数字时间继电器
采用电子元器件实现，具 有高精度和可编程性。
机械时间继电器
采用机械结构和时钟机芯 实现，适用于简单的时间 控制。
固态时间继电器
采用固态电子元件实现， 具有快速响应和可靠性。
时间继电器的工作原理
时间继电器通过控制电路中的电磁继电器或电子开关的导通与断开来实现时 间依赖的功能，从而控制电路的工作状态。
时间继电器的应用
电力系统中的应系统的安全和稳定运行。
自动控制系统中的应用
时间继电器用于按照预定时间 序列控制工业自动化系统的各 个部分，提高生产效率。
家庭电气化中的应用
时间继电器用于控制家庭电器 的开关，实现家庭电气化的智 能化和节能化。
时间继电器的选型
1 时间继电器的参数
选择合适的时间继电器需要考虑电流、电压、时间范围、接点类型和触发方式等参数。
未来，时间继电器将更加智 能化、高效化和可靠化，满 足不同领域的需求。
结语
时间继电器的重要性
时间继电器工作原理
时间继电器工作原理
时间继电器是一种能够根据预设的时间参数来控制电路的继电器。
其工作原理可以简单概括为以下几个步骤：
1. 充电：时间继电器通常由一个电容器和一个电阻器构成。
当电路开始通电时，电容器开始充电。
充电过程中，电容器的电压逐渐增加。
2. 设定时间参数：通过调节电阻器的大小，可以设定时间继电器的工作时间。
电阻器的大小决定了电容器充电的速度。
3. 比较电压：当电容器的电压达到预设的阈值时，一个比较器会被触发。
比较器会将一个信号发送给继电器，使其切换状态。
4. 切换电路状态：一旦接收到比较器的信号，继电器会切换电路的状态。
通常，时间继电器可设置为在接收到信号后，将电路关闭或打开。
5. 释放电容器：在设定的工作时间过后，继电器会再次切换电路状态，将电路返回到初始状态。
这会导致电容器被放电并重新开始充电，从而准备下一个循环。
通过不断地重复上述步骤，时间继电器可以实现在预设的时间参数内控制电路的开关状态。
这使得时间继电器在各种领域的定时应用中得到广泛使用，例如照明、自动化控制、电器设备定时启动等。
时间继电器知识-其它电工知识
时间继电器知识-其它电工知识■设定·表示H3CR-A的示例●设定●表示定时器的指针不像时钟那样与时间共同动作，因此不知道时间经过的样子。
因此，在定时器的左上边有2个动作指示灯，由这两灯可以来识别定时器的状态。
⑤动作/通电指示灯（绿色）动作显示：表示是计测时间途中（计时中）还是时间已到。
通电表示：表示是否向定时器本身供电。
在通电状态下基本上是灯亮的，但计时中灯灭。
⑥输出指示灯（橙色）可能看出时间已到的输出状态。
仅在发送输出信号时灯亮。
■动作模式●ON延迟动作向定时器进行输入后，按照设定的时间延迟后，定时器的接点切换，输出定时器的动作称为ON延迟动作。
打开输入信号后，输出信号发送的时间延迟（DELAY）动作，因此而命名。
在自动机械中所使用的动作模式下，经常使用这种「ON延迟」。
●OFF延迟动作打开车门，打开门开关的同时，车内灯也亮起来。
关上门即使门开关关闭，车内灯仍就会亮着。
即设定时间延迟后车内灯熄灭。
像这样在输入同时打开输出，输入关闭后开始计算设定时间，设定时间后定时器的接点切换，输出关闭的动作称为OFF延迟动作。
输入关闭后输出关闭时间延迟（DELAY）动作，因此称为OFF 延迟动作。
●闪光动作●时间间隔动作■定时器的开始方法动作模式有2种开始方法。
例： ON延迟动作信号ON延迟动作：预先在定时器电源部施加电压的状态下输入进入输入部开始计时动作。
电源ON延迟动作：定时器的电源部上施加电压的话定时器开始动作。
●信号ON延迟动作和电源ON延迟动作的不同①精度＊定时器的计时部插入电源后要等一会，电源才能稳定下来。
电源开始时：打开电源的同时计时就开始，是在不稳定的状态下使用的。
因此快要开始时，有时会出现动作时间的偏差。
信号开始时：因为从开始前向定时器施加电压，可确保稳定的时间精度。
一般来说信号开始的方法精度比较好，但是像H3CR类型也有精度不变的。
＊精度：时间的正确性②端子配置·信号开始类型需要3种外部输入，因此端子较多。
时间继电器的作用和原理
时间继电器的作用和原理
时间继电器是一种用于控制电路开关和延时的电器元件。
它常用于自动化控制系统、家电、工业生产线等领域。
时间继电器的原理基于电磁感应。
它由电磁铁和一对触点组成，其中电磁铁由线圈和铁芯构成。
当通电时，线圈产生磁场，将铁芯吸引，从而闭合触点，使控制电路通电。
当断开供电时，磁场消失，铁芯回复原位，触点断开，控制电路断电。
时间继电器还配有调整延时时间的装置，通常是通过旋钮来设置。
延时时间可以根据具体需求进行调整，从几百毫秒到几分钟不等。
当控制电路通电后，在设定的延时时间内，时间继电器保持闭合状态。
一旦延时时间到达，时间继电器触发，触点断开，控制电路断电。
时间继电器的作用主要有以下几个方面：
1. 延时控制：通过设定延时时间，实现电路的延时开关，可用于灯光控制、风扇启停等场景，提高电路的智能化和节能效果。
2. 保护电路：时间继电器可以在电路过载、短路等异常情况下自动断开电路，保护电器设备免受损坏。
3. 控制序列：时间继电器可结合其他电器元件，通过设置不同的延时时间，实现复杂的电路控制序列，如自动控制流水线上各个工位的启停。
4. 防止电压干扰：时间继电器可通过设置适当的延时时间，避免电路在电压波动或短暂停电后立即恢复导致的频繁开关。
总之，时间继电器通过调整延时时间控制电路的开关状态，实
现延时控制、保护电路、控制序列以及防止电压干扰等功能。
它在自动化控制中起到关键作用，提高了电路的稳定性和可靠性。
5)时间继电器全资料解析
断 橡皮膜 电 后 活塞 开 始 延 时
静铁心
释放弹簧
杠杆
微动开关
线 圈
出气孔
进气孔
调节螺钉
延时触点归位
断 橡皮膜 电 后 开 始 延 时
活塞 释放弹簧 杠杆 静铁心
微动开关
动铁心 线 圈
恢复弹簧
2、符号
KT
①通电延时型时间继电器符号 KT
KT
常闭 线 圈
KT KT
延时闭合的常开触头
KT
常开
KT
动铁心 线 圈
恢复弹簧
断 出气孔 电 延 时 橡皮膜 时 间 活塞 继 电 释放弹簧 器 通 电 后 静铁心
进气孔
调节螺钉
延时动作的触点
杠杆
瞬时动作的触点
动铁心 线 圈
出气孔
进气孔
调节螺钉
微动开关
断 橡皮膜 电 后 活塞 开 始 延 时
静铁心
释放弹簧
杠杆
微动开关
线 圈
出气孔
进气孔
调节螺钉
微动开关
②断电延时型时间继电器的符号
延时打开的常闭触头
KT
线圈
延时恢复闭合 的常闭触头
延时打开的 常开触头
1.6时间控制线路 1、通电延时型控制线路
SB2±→KA+ →KT+ —△t→KM+
2、断电延时型控制线路
SB2±→KA+→KT+ →KM+ SB1ˉ→KA ˉ→KT ˉ —△t →KM ˉ
活塞 释放弹簧
恢复弹簧 动铁心 静铁心 瞬时动作的触点
杠杆
i
1结构及工作原理
出气孔 橡皮膜
断电后立刻复位
进气孔 调节螺钉 微动开关2 活塞
10时间继电器
晶体管式系列有：JS20、JS14A、 JS15、JSJ等。
JS20系列延时范围: 0.1～180S、 0.1～300S 0.1～3600S 适用于交流50Hz、电压380V及以下或直流110V。
2、数字式时间继电器
原理：采用计数器或微处理器进行延时。 特点：延时范围宽广、精度高、工作可靠、延时过
常闭 断电后 延时闭合
常开 断电后 延时断开
3、时间继电器触头的动作特点
通电延时继电器的触头： 通电时:延时触头不动作，延时一段时间后才动作， 瞬时触头立即动作 断电时：无论延时触头还是瞬时触头都立即复位。
断电延时继电器的触头： 通电时:延时触头、瞬时触头立即动作。 断电时：延时触头不立即复位，延时一段时间后才 复位，但瞬时触头立即复位。
程可数字显示、延时方法灵活。
但电路复杂、价格较高。
型号： DH48S、DH14S、DH11S（DH为数显）；
JSS1、JS14S、JS14P系列。
四、时间继电器的选用：
延时方式、延时范围、延时精度要求、外形尺寸
安装方式、价格因素。
五、时间继电器主要参数
作业：
1、画出延时继电器电气符号。 2、简述延时继电器触点动作特点。
1、结构：
在一般电磁式继电器的U 形静铁芯上加装阻尼铜 套就可构成时间继电器。
注：电磁式时间继电器只能 直流断电延时动作。且不能 用于交流
2、特点： 结构简单、运行可靠、 寿命长。但延时时间短。
3、工作原理
线圈断电，通过铁芯的 磁通迅速减少，由于电 磁感应，在铜套11内产 生感应电流。根据电磁 感应定律，感应电流总 是阻碍原磁场的减弱， 使铁芯继续吸持衔铁一 段时间，实现延时。
4、时间继电器的图形和文字符号
时间继电器的工作原理和接线方法
时间继电器的工作原理和接线方法时间继电器是一种常用的电气控制器件，它通过控制电路中的开关，实现对电气设备的时间延迟或定时控制。
本文将从时间继电器的工作原理和接线方法两个方面进行介绍。
一、时间继电器的工作原理时间继电器的工作原理主要是通过控制内部的触点状态来实现对外部电路的控制。
其基本组成部分包括触点、电磁线圈和控制系统。
1.触点：时间继电器内部包含不同类型的触点，如常闭触点（NC）和常开触点（NO）。
触点的状态由电磁线圈的通断控制。
2.电磁线圈：电磁线圈是时间继电器中最重要的组成部分，它由绕组和铁芯构成。
当电磁线圈通电时，会产生磁场，使得触点发生翻转。
3.控制系统：时间继电器的控制系统可以通过旋钮、按钮等方式进行设置。
用户可以根据需要，调整触点的动作时间和动作方式，从而实现对电气设备的精确控制。
时间继电器的工作过程如下：1.电磁线圈通电：当时间继电器的电磁线圈通电时，会产生磁场，使得触点发生翻转。
2.触点状态改变：触点的状态改变会导致电路中的开关状态发生变化。
例如，当常开触点闭合时，外部电路中的设备会被通电；而当常闭触点闭合时，外部电路中的设备会被断电。
3.延时控制：时间继电器可以通过设置延时时间来控制触点的动作。
延时时间可以通过控制系统进行调整，以满足不同应用场景的需求。
二、时间继电器的接线方法时间继电器的接线方法因具体使用场景和设备需求而异，下面介绍常见的几种接线方式。
1.单相交流接线：单相交流接线主要适用于单相交流电源控制场景。
在接线时，需要将交流电源的火线和零线分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。
2.三相交流接线：三相交流接线主要适用于三相交流电源控制场景。
在接线时，需要将三相交流电源的三根火线分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。
3.直流接线：直流接线主要适用于直流电源控制场景。
在接线时，需要将直流电源的正极和负极分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。
时间继电器的工作原理
时间继电器的工作原理时间继电器是一种利用电磁原理控制开关的装置，它能够在一定的时间范围内控制电路的通断，从而实现定时控制的功能。
时间继电器广泛应用于工业自动化、家用电器、照明控制等领域，其工作原理十分复杂而精密。
本文将从时间继电器的结构、工作原理、应用领域等方面进行详细介绍。
一、时间继电器的结构。
时间继电器通常由电磁铁、触点、电阻、电容、电源等元件组成。
其中，电磁铁是时间继电器的核心部件，它由线圈和铁芯组成。
当线圈通电时，电磁铁会产生磁场，使铁芯受到吸引力而移动，从而控制触点的开闭。
触点是时间继电器的开关部件，它能够在电磁铁的作用下实现通断电路的控制。
电阻和电容则用于调节电路的参数，保证时间继电器稳定可靠地工作。
二、时间继电器的工作原理。
时间继电器的工作原理主要是利用电磁铁的磁场产生吸引力来控制触点的开闭，从而实现电路的通断。
具体来说，时间继电器在工作时，首先通过电源给电磁铁的线圈通电，使其产生磁场。
磁场产生后，铁芯受到吸引力而移动，使得触点闭合，电路通电。
随着时间的推移，电容器逐渐充电，当充电到一定程度时，电容器释放出的能量会使得电磁铁失去磁性，铁芯不再受到吸引力而复位，触点断开，电路断电。
这样，时间继电器就能够在一定的时间范围内控制电路的通断，实现定时控制的功能。
三、时间继电器的应用领域。
时间继电器由于其可靠性高、使用方便等特点，被广泛应用于各个领域。
在工业自动化领域，时间继电器常用于控制设备的启停、定时加热、定时搅拌等操作，实现生产过程的自动化控制。
在家用电器领域，时间继电器常用于空调、洗衣机、热水器等家电产品中，实现定时开关机、定时加热等功能，提高了家电产品的智能化程度。
在照明控制领域，时间继电器常用于室内照明系统中，实现定时开关灯、定时调光等功能，提高了照明系统的能效和舒适性。
总之，时间继电器作为一种重要的控制装置，其工作原理复杂而精密，应用范围广泛。
随着科技的不断进步，时间继电器的功能和性能也在不断提升，将为各个领域的自动化控制提供更加可靠和智能的解决方案。
时间继电器原理
晶体管时间继电器的输出形式有两种：有触点式和无
触点式，前者是用晶体管驱动小型电磁式继电器，后者是 采用晶体管或晶闸管输出。
时间继电器
• 时间继电器分为空气阻尼式、电动式、晶体管式及直流电 磁式等几大类。
• １空气阻尼式时间继电器 • 时间继电器也称延时继电器，是一种用来实现触点延时接
通或断开的控制电器。时间继电器按延时方式可分为通电 延时型和断电延时型两种。
• 通电延时型时间继电器在其感测部分接收信号后开始延时， 一旦延时完毕，就通过执行部分输出信号以操纵控制电路， 当输入信号消失时，继电器就立即恢复到动作前的状态 （复位）。
• 断电延时型与通电延时型相反，它是在其感测部分接收输 入信号后，执行部分立即动作，但当输入信号消失后，继 电器必须经过一定的延时，才能恢复到原来（即动作前） 的状态（复位），并且有信号输出。
• 时间继电器的符号分为通电延时型和断电延时型两种，其 文字符号为ＫＴ。
• 晶体管时间继电器也称半导体时间继电器或电子式时间
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、JS-7系列空气阻尼式时间继电器
继电器
时间
设计序号
规格代号
1-通电延时，无瞬时触点
2-通电延时，有瞬时触点 3-断电延时，无瞬时触点 4-断电延时，有瞬时触点
结构改动
1、结构
通电延时型
断电延时型
结构包括电磁机构、延时机构、工作触点等
2、工作原理
通电延时型工作原理如图所示 当线圈1通电时，产生 磁场，衔铁3克服反力弹簧阻力与铁心吸合，活塞杆6在塔 形弹簧8作用下带动活塞12及橡皮膜10向上移动，橡皮膜 下方空气室空气变得稀薄形成负压，活塞杆只能缓慢移动， 其移动速度由进气孔气隙大小来决定。经一段延时后，活 塞杆通过杠杆7压动微动开关15，使其触点动作，起到通 电延时作用。当线圈断电时，衔铁释放，橡皮膜下方空气 室内的空气通过活塞肩部所形成的单向阀迅速排出，使活 塞杆、杠杆、微动开关等迅速复位。从线圈得电到触点动 作的一段时间即为时间继电器的延时时间，延时长短通过 调节螺钉13调节进气孔气隙大小来改变。 通电延时型时间继电器的电磁铁翻转180°安装，便 变成断电延时型时间继电器。它的工作原理与通电延时型 时间继电器基本相似。
3、图形及文字符号
线圈类型：
通电延时 断电延时
触点类型：
瞬时常开触点 瞬时常闭触点
延时闭合的常开触点
延时断开的常开触点
延时断开的常闭触点
延时闭合的常闭Biblioteka 点4、应用特点优点是： 延时范围较大(0．4—180s)，且不受电压和频率波 动的影响；可以做成通电和断电两种延时形式；结构简单、 寿命长、价格低。 缺点是： 延时误差大，难以精确地整定延时值，且延时值易 受周围环境温度、尘埃等的影响。因此，对延时精度要求 较高的场合不宜采用。
讲解人：胡佩剑
一、概念与分类
二、JS-7系列空气阻尼式时间继电器
1、结构 2、工作原理 3、图形及文字符号 4、应用特点
一、概念与分类
时间继电器是一种利用电磁原理或机械动作原理来延迟触点 闭合或分断的自动控制电器。
它的种类很多，按其工作原理可分为空气阻尼式时间继电器、 电子式时间继电器、电动式时间继电器、电磁式时间继电器等。
