常用保护继电器
继电器的选用
继电器的选用1.接触器式继电器选用接触器式继电器时，主要是按规定要求选定触头型式和通断能力，其他原则均和接触器相同。
有些应用场合，如对继电器的触头数量要求不多，但对通断能力和工作可靠性(如耐振)要求较高时，以选用小规格接触器为好。
2.时间继电器1选用时间继电器时，要考虑的特殊要求主要是延时范围、延时类型、延时精度和工作条件，3.保护继电器保护继电器品指在电路中起保护作用的各种继电器，主要有过电流继电器、欠电流继电器、过电压继电器和欠电压(零电儿、失电乐)继电器等。
(1)过电流继电器过电流继电器主要用作电动机的短路保护，对其选择的主要参数是额定电流和动作电流。
过电流继电器的额定电流应当大于或等于被保护电动机的额定电流，其动作电流可根据电动机工作情况按起动电流的1.1~1.3倍整定。
一般绕线转子异步性动机的起动电流校25倍额定电流动意，签利异光电动机的起动电流按客作电流的5~8倍考信选择过电流继电器的动作电流时，应留有一定的调节裕量。
(2)电流继电器欠电流继电器一般用于直流电动机的励磁回路中监视勋磁电流，作为直流电动机的弱磁超速保护或励磁电路与其他电路之间的联锁保护。
选择的主要参数为额定电流和释放电流，其额定电流应大于或等于额定励磁电流，其释放电流整定值应低于励磁电路正常工作范围内可能出现的最小励磁电流，可取最小励磁电流的0.85倍。
选用欠电流继电器时，其释放电流的整定值应留有一定的调节裕量。
(3)过电继电器过电压继电器用来保护设备不受电源系统过电压的危害，多用了发电机-电动机机组系统中。
选择的主要参数是额定电压和动作电压。
过电压继电器的动作值一-般按系统额能电乐的11~12倍整定。
一般过电服继电器的吸引电压可在其线圈额定电乐的容花用内调节，例如电继!器的服引电乐在业线图额定电话的30%~50%范内为了保证过电压继电器的正常工作，通常在其吸引线圈电路中串联附加分压电阻的方法确定其动作值，并按电限分压比确定所需串人电阻的值。

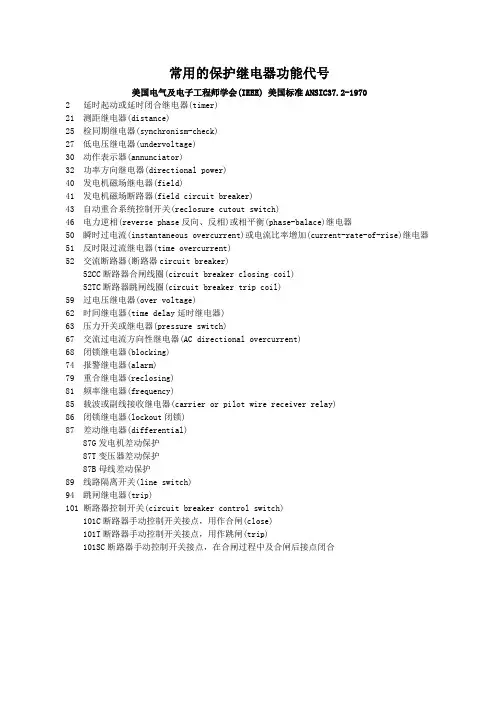

常用的保护继电器功能代号
常用的保护继电器功能代号美国电气及电子工程师学会(IEEE) 美国标准ANSIC37.2-19702 延时起动或延时闭合继电器(timer)21 测距继电器(distance)25 检同期继电器(synchronism-check)27 低电压继电器(undervoltage)30 动作表示器(annunciator)32 功率方向继电器(directional power)40 发电机磁场继电器(field)41 发电机磁场断路器(field circuit breaker)43 自动重合系统控制开关(reclosure cutout switch)46 电力逆相(reverse phase反向、反相)或相平衡(phase-balace)继电器50 瞬时过电流(instantaneous overcurrent)或电流比率增加(current-rate-of-rise)继电器51 反时限过流继电器(time overcurrent)52 交流断路器(断路器circuit breaker)52CC断路器合闸线圈(circuit breaker closing coil)52TC断路器跳闸线圈(circuit breaker trip coil)59 过电压继电器(over voltage)62 时间继电器(time delay延时继电器)63 压力开关或继电器(pressure switch)67 交流过电流方向性继电器(AC directional overcurrent)68 闭锁继电器(blocking)74 报警继电器(alarm)79 重合继电器(reclosing)81 频率继电器(frequency)85 载波或副线接收继电器(carrier or pilot wire receiver relay)86 闭锁继电器(lockout闭锁)87 差动继电器(differential)87G发电机差动保护87T变压器差动保护87B母线差动保护89 线路隔离开关(line switch)94 跳闸继电器(trip)101 断路器控制开关(circuit breaker control switch)101C断路器手动控制开关接点，用作合闸(close)101T断路器手动控制开关接点，用作跳闸(trip)101SC断路器手动控制开关接点，在合闸过程中及合闸后接点闭合。
常用继电器使用说明
常用继电器使用说明继电器是一种根据输入信号的变化，接通或断开小电流电路，以实现自动控制和保护功能的电器。
继电器的分类方法很多，按输入信号的性质可分为：电压继电器、电流继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器和热继电器等；按输出方式可分为：有触点式和无触点式。
继电器主要由感测机构、中间机构和执行机构3部分组成。
1.中间继电器中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。
其输入信号是线圈的通电和断电，输出信号是触头的动作，由于触头的数量较多，所以可以用来控制多个元件或回路。
JZ系列中间继电器的外形如图所示。
（1）结构中间继电器由线圈、静铁心、动铁心、触头系统、反作用弹簧及复位弹簧等组成。
JZ7型中间继电器的结构如图所示。
（2）选用中间继电器主要根据被控制电路的电压等级、所需触头的数量、种类、容量等要求来选择。
（3）安装与使用中间继电器的使用与接触器相似，但中间继电器的触头容量较少，一般不能在主电路中应用。
中间继电器一般根据负载电流的类型、电压等级和触头数量来选择。
2.热继电器热继电器一般作为交流电动机的过载保护用，热继电器有两相结构、三相结构和三相带断相保护装置等3种类型。
JR系列热继电器的外形如图所示。
（1）结构它是由热元件、触头系统、动作机构、复位机构和整流电流装置组成。
其结构如图所示。
（2）工作原理使用时，将热继电器的三相热元件分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。
当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热，主双金属片向右弯曲，推动导板向右移动，通过温度补偿双金属片推动推杆绕轴转动，从而推动触头系统动作，动触头与常闭静触头分开，使接触器线圈断电，接触器触头断开，将电源切除起保护作用。
电源切除后，主双金属片逐渐冷却恢复原位，于是动触头在失去作用力的情况下，靠弹簧的弹性自动复位。

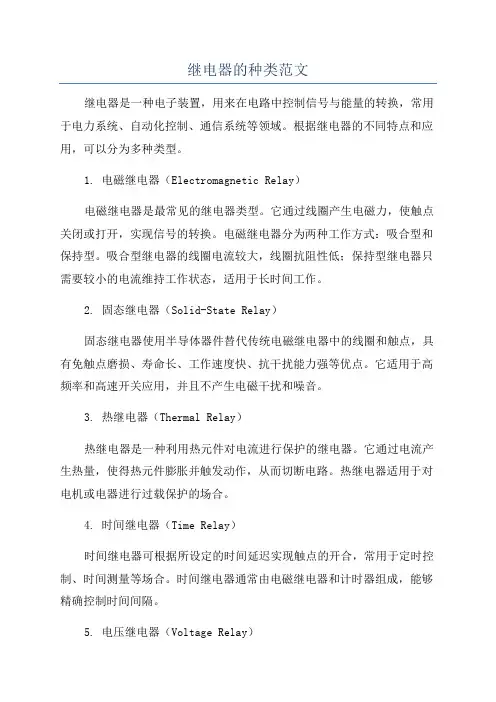

继电器的种类范文
继电器的种类范文继电器是一种电子装置，用来在电路中控制信号与能量的转换，常用于电力系统、自动化控制、通信系统等领域。
根据继电器的不同特点和应用，可以分为多种类型。
1. 电磁继电器（Electromagnetic Relay）电磁继电器是最常见的继电器类型。
它通过线圈产生电磁力，使触点关闭或打开，实现信号的转换。
电磁继电器分为两种工作方式：吸合型和保持型。
吸合型继电器的线圈电流较大，线圈抗阻性低；保持型继电器只需要较小的电流维持工作状态，适用于长时间工作。
2. 固态继电器（Solid-State Relay）固态继电器使用半导体器件替代传统电磁继电器中的线圈和触点，具有免触点磨损、寿命长、工作速度快、抗干扰能力强等优点。
它适用于高频率和高速开关应用，并且不产生电磁干扰和噪音。
3. 热继电器（Thermal Relay）热继电器是一种利用热元件对电流进行保护的继电器。
它通过电流产生热量，使得热元件膨胀并触发动作，从而切断电路。
热继电器适用于对电机或电器进行过载保护的场合。
4. 时间继电器（Time Relay）时间继电器可根据所设定的时间延迟实现触点的开合，常用于定时控制、时间测量等场合。
时间继电器通常由电磁继电器和计时器组成，能够精确控制时间间隔。
5. 电压继电器（Voltage Relay）电压继电器主要用于电力系统中，用来监测和控制电压的变化。
它能够在电网电压过高或过低时切断电路，保护设备不受损坏。
6. 电流继电器（Current Relay）电流继电器主要用于电力系统中，用来监测和控制电流的变化。
它能够在电流超过设定值时切断电路，从而保护设备和系统。
7. 电力继电器（Power Relay）电力继电器主要用于电力系统中，用来控制大功率的电流和电压。
它能承受高电流和高电压，并具有较长的寿命。
8. 保护继电器（Protection Relay）保护继电器主要用于电力系统中，用来监测和保护电力设备和系统，如变压器、发电机、电缆等。

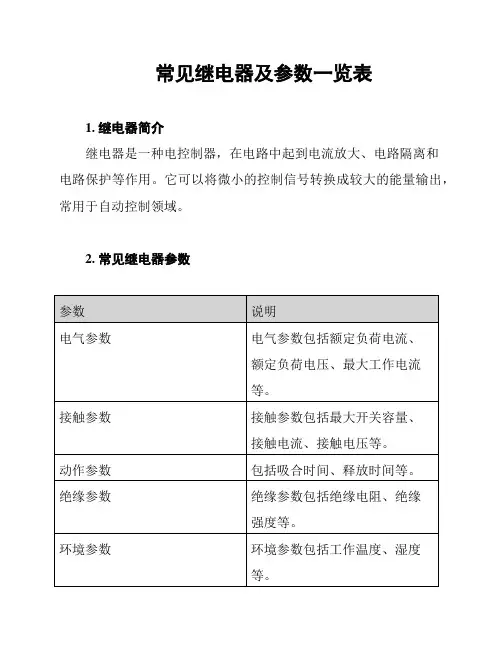

常见继电器及参数一览表
常见继电器及参数一览表1. 继电器简介继电器是一种电控制器，在电路中起到电流放大、电路隔离和电路保护等作用。
它可以将微小的控制信号转换成较大的能量输出，常用于自动控制领域。
2. 常见继电器参数3. 常见继电器类型和特点3.1 电磁继电器- 特点：具有可靠的开关能力和较长的使用寿命。
- 应用：广泛用于电力系统、自动化控制系统等领域。
3.2 固态继电器- 特点：快速开关速度、低噪音、高可靠性。
- 应用：适合高频，高速，高精度控制要求的系统。
3.3 热继电器- 特点：具有过载保护功能。
- 应用：适用于电动机、家用电器等领域。
3.4 时间继电器- 特点：能够按照预定的时间顺序开关电路。
- 应用：广泛用于时间控制系统、照明控制系统等。
4. 继电器选型注意事项- 根据实际需求选择合适的继电器类型。
- 注意继电器的额定负荷电流和额定负荷电压是否与被控制设备匹配。
- 考虑继电器的动作时间和释放时间。
- 继电器需要满足工作环境的要求，如温度、湿度等。
5. 继电器应用案例- 家庭电路控制系统：通过继电器实现电灯、窗帘等的自动控制。
- 工业自动化控制系统：利用继电器进行电机的启停和方向控制。
- 电力系统保护系统：使用继电器对电路进行过载、短路等保护。
6. 总结本文介绍了常见继电器及其参数，包括电气参数、接触参数、动作参数、绝缘参数和环境参数。
同时对不同类型的继电器进行了简要介绍，并给出了继电器选型的注意事项。
最后，列举了继电器在实际应用中的案例。
通过本文的了解，读者可以更好地选择和应用继电器。
常用的保护继电器
常用的保护继电器继电器是继电保护装置的基本元件。
继电器的分类方式很多，按其应用分，有控制继电器和保护继电器两人类。
机床控制电路应用的继电器多属1：控制继电器；供电系统中应用的继电器多属于保护继电器。
保护继电器按其组成元件分．有机电型和晶体管型两大类。
机电型按其结构原理分，又分为电磁式和感应式等。
保护继电器按其反应的物理量分，有电流继电器、电压继电器、功率继电器、气体继电器等。
保护继电器按其反应的数量变化分，行道量继电器和欠丝继电器，如过电流继电器和欠电压继电器等。
保护继电器按其在保护装置中的功能分，A TMEL代理商有启动继电器、时间继电器、信号继电器和小间继电器或出口继电器等。
保护继电器按其与一次电路的联系分，有一次式继电器和二次式继电器。
一次式继电器的线圈是与一次电路直接相连的。
如低压断路器的过电流脱扣器和失电压脱扣器，实际上都是一次式继电器。
二次式继电路的线圈是连接在电流互感器或电压生感器二次侧的，通过互感器再与一次电路相联系。
高压系统应用的保护继电器一般都属于二次式继电器。
继电保护装冒内若干个保护继电器组成，如图6—2所不。
当线路上发生短路叫，启动用的电流继电器KA瞬时动作，使时间继电器KT启动，KT经整走一定时限后，接通信号继电器KS和中间继电器KM，KM触头接通断路器QF的跳闸回路，使断路器QF跳闸。
工业企业供变电系统中常用的几种机电式保护继电器，其图形符号利文字符号如图6—3所示。
接线端子(排)仟胖内与屏外二次回路设备的连接或屏内不同安装中性设备之间以及所内与肋顶设备之间的连接都是皿过端了排来连接的。
Atmel代理若干个接线端子织合在‘起构成端于排．端舶[通常求百市发在屏爪两侧。
端子按用途有以YJL种；(1)一般端子。
适用于屏内、外导线或电缆的连接，如图7—4(a)所示。
(2)连接刷子。
与一般端子的外形基本一样，个同的是中间有一缺口，通过缺口可以将相邻的连接端子或般瑞子用连接片连为体，提供较多的接点供接线性用，如图7—4(b) 所小o(3)试验端子。
gl15过流保护继电器使用方法
gl15过流保护继电器使用方法摘要：1.GL15过流保护继电器简介2.GL15过流保护继电器的主要参数3.GL15过流保护继电器的使用方法4.GL15过流保护继电器的注意事项正文：GL15过流保护继电器是一种常用的电气保护设备，主要用于防止电路中的电流过大，从而保护电器设备不受损坏。
以下是GL15过流保护继电器的使用方法及其注意事项。
一、GL15过流保护继电器简介GL15过流保护继电器是一种电磁式继电器，其主要结构包括电磁线圈、触点、弹簧等。
当电路中的电流超过设定值时，继电器会发出信号，切断电源，以保护电器设备。
二、GL15过流保护继电器的主要参数1.额定电流：继电器能正常工作的电流值。
用户可根据电路的最大电流选择合适的额定电流。
2.瞬动倍数：继电器动作电流与额定电流的比值。
常见的瞬动倍数有2倍、3倍等，倍数越大，动作时间越短。
3.动作时间：继电器在电流超过额定电流时，从开始动作到切断电源的时间。
动作时间取决于继电器的型号和设定参数。
三、GL15过流保护继电器的使用方法1.选择合适的继电器：根据电路的额定电流和负载特性，选择能满足保护需求的过流保护继电器。
2.接线：将继电器的输入端与电源线相连，输出端与被保护设备的电源线相连。
3.设定参数：根据电路特性，调整继电器的动作电流和动作时间等参数。
4.测试：在电路正常运行状态下，检查继电器是否能正常工作。
如有异常，及时调整或更换。
四、GL15过流保护继电器的注意事项1.继电器的工作环境应保持干燥、通风，避免阳光直射或潮湿环境。
2.定期检查继电器的接线和接触点，确保连接牢固、接触良好。
3.避免在继电器附近放置易燃、易爆物品，以免发生火灾或爆炸事故。
4.不得私自拆卸或改装继电器，以免影响其正常工作和使用寿命。
总之，GL15过流保护继电器在正确使用和维护的情况下，能有效保护电路中的电器设备，延长其使用寿命。
常见的继电器-热继电器
Part 1 热继电器
外观结构
整定值旋钮
复位按钮
热继电器的外形及内部结构
结构
热继电器 的 基 本 结 构 是由热元件 、复位按钮、整定电流旋钮、绝缘 牵引板、操作机械触头系统、动断 触点、动合触点、热元件接线触点 等器件组成。
Part 1 热继电器
双金属片
双金属片是热继电器的感测元件，它是将两种线胀 系数不同的金属片以机械辗压的方式使其形成一体 ，线胀系数大的称为主动片，线胀系数小的称为被 动片。双金属片受热时产生线膨胀，向被动片一侧 弯曲，触碰导板发生动作。
以不设过载保护
Part 2 注意事项
定期清洁尘埃和污垢，若双金属片出现锈 斑，可用棉布蘸上酒精轻轻揩拭，禁用砂纸打 磨。当主电路发生短路事故后，应检查发热元 件和双金属片是否己经发生永久性变形。在作 调整时，绝不允许弯折双金属片。
与其他电器安装在一起时，应将热 继电器安装在其他电器的下方，以免其 动作受其他电器发热的影响。
电机与电气控制技术
很多工厂由于电机过载发热发生火灾的，如何提高电路安全 可靠性才可以防止这类事故的发生呢？
Part 1 热继电器
热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的保护电 器，广泛应用于电动机或其他电气设备的过载保护，最常见的是双金属片式热继电器。
(a) 热继电器热元件 (b）热继电器的常开触头 (c)热继电器的常闭触头
JR16系列
JR36系列
JR20系列
Part 1 热继电器
规格型号
JR 20 —
热继电器 设计代号
额 定 电 流
热元件编号
特征代号
D-带断相保护； L-单独安装式； Z-与交流接触器组合接线 安装式； W-带专用配套电流互感器
继电器种类及对应用途
继电器种类及对应用途继电器是一种电气控制装置，用来控制大功率电流的开关。
它由电磁铁和触点组成，能够实现小电流控制大电流的功能。
继电器可以分为多种不同类型，每种类型都有其独特的特点和应用领域。
1. 电磁继电器：这是最常见的继电器类型，也被称为常开继电器。
它由电磁线圈和触点组成，通常使用一个交流电源来激活电磁线圈，产生磁场以吸引触点闭合。
电磁继电器可以广泛应用于家庭电器、自动化控制和工业自动化等领域。
2. 固态继电器：与电磁继电器不同，固态继电器不使用机械触点，而是使用电子器件（如晶体管、双向三极管等）来实现电流开关功能。
固态继电器由于没有机械部件，因此具有更长的寿命、更快的操作速度、更小的尺寸和更低的电磁干扰，适用于精密电子设备、精密仪器和高频电路等应用。
3. 热继电器：这种继电器使用热敏元件（如双金属片）来控制触点的闭合和断开。
当通过继电器的电流超过设定值时，热敏元件会由于热胀冷缩效应而弯曲，从而使触点断开。
热继电器适用于需要过载保护的电路，如电动机保护、变压器保护和照明保护等。
4. 时间继电器：时间继电器是一种可以按预先设定的时间延时后再切换触点状态的继电器。
它通常由计时模块和触点组成，可以通过调节计时模块上的旋钮来设置延时时间。
时间继电器可以被广泛应用于定时开关、定时报警和自动计时等场合。
5. 电压继电器：这种继电器可以根据电压的变化来改变触点的状态。
通常，电压继电器有两个触点，当电压达到或超过设定值时，触点闭合；当电压低于设定值时，触点断开。
电压继电器可以用于电动机保护、变压器保护和电源控制等应用。
除了以上几种继电器类型之外，还有一些特殊应用的继电器，如接触器、保护继电器、失电继电器和倒置继电器等。
接触器常用于重载电路的控制，如空调、电焊机和电动机等。
保护继电器用于监测电路中的故障，并及时切断电源以避免损坏设备。
失电继电器在电力系统中常用于监测电网状态，一旦检测到断电，它将切断电源以保护设备。
继电器常见分类
继电器常见分类继电器是一种常见的电气开关设备，用于控制电路的开关、分断和转换。
根据其工作原理和应用领域的不同，继电器可以分为多种分类。
本文将对继电器的常见分类进行介绍。
一、按工作原理分类1. 电磁继电器：电磁继电器是利用电磁吸引力原理工作的继电器。
其主要由线圈、铁芯和触点组成。
当通过线圈通电时，产生的磁场会吸引铁芯，使触点闭合或断开，从而实现电路的开关控制。
电磁继电器广泛应用于家用电器、工业自动化等领域。
2. 固态继电器：固态继电器是利用半导体器件（如晶体管、光电耦合器等）来实现电路开关控制的继电器。
相比于电磁继电器，固态继电器具有体积小、寿命长、响应速度快等优点，且不易受到振动和电磁干扰的影响。
固态继电器广泛应用于电力电子设备、自动化控制系统等领域。
二、按触点类型分类1. 常开型继电器：常开型继电器的触点在继电器不通电时处于闭合状态，在继电器通电时才会打开。
常开型继电器常用于需要在电路断电时保持通断状态的场合。
2. 常闭型继电器：常闭型继电器的触点在继电器不通电时处于打开状态，在继电器通电时才会闭合。
常闭型继电器常用于需要在电路通电时保持通断状态的场合。
3. 双刀双掷继电器：双刀双掷继电器具有两组触点，可以实现两个电路之间的切换。
双刀双掷继电器常用于需要在两个电路之间进行切换的场合，如电力系统的备份开关。
三、按应用领域分类1. 通用继电器：通用继电器是一种广泛应用于各个领域的继电器，具有较为普遍的适用性。
通用继电器通常采用电磁原理，用于各种电路的开关和控制。
2. 汽车继电器：汽车继电器是专门用于汽车电路的继电器。
汽车继电器具有耐高温、防水防尘等特点，广泛应用于汽车电器系统，如车灯、空调、喇叭等。
3. 保护继电器：保护继电器用于对电力系统进行保护，防止电路过载、短路等故障。
保护继电器根据其功能不同可以细分为过流继电器、接地继电器、差动继电器等。
四、按工作电压分类1. 低压继电器：低压继电器适用于额定工作电压在1000V以下的电路。
继电器分类及作用
继电器分类及作用继电器是一种电器元件，它能够在电路中起到开关、保护和控制的作用。
继电器广泛应用于电力、通讯、自动化、机械、冶金等领域，是现代工业中不可缺少的元件之一。
本文将介绍继电器的分类及其作用。
一、继电器的分类1. 按工作原理分类（1）电磁继电器电磁继电器是利用电磁原理工作的继电器，它通过电磁力将触点闭合或断开。
电磁继电器具有结构简单、可靠性高、操作快速等优点，广泛应用于各种电气控制系统中。
（2）热继电器热继电器是利用热原理工作的继电器，它通过热元件的膨胀和收缩来控制触点的闭合和断开。
热继电器具有过载保护、灵敏度高等优点，广泛应用于电机保护、变压器保护等方面。
（3）固态继电器固态继电器是利用半导体器件工作的继电器，它没有机械触点，通过电子元件的开关来实现电路的控制。
固态继电器具有寿命长、抗干扰能力强等优点，广泛应用于高精度控制、电磁干扰严重的场合。
2. 按触点分类（1）单刀单掷继电器单刀单掷继电器是指只有一组触点，能够实现闭合和断开的继电器。
它通常用于电气控制系统中的开关控制。
（2）单刀双掷继电器单刀双掷继电器是指只有一组触点，但能够实现两种不同状态的切换。
它通常用于电路的选择控制。
（3）双刀双掷继电器双刀双掷继电器是指有两组触点，能够实现两种不同状态的切换。
它通常用于电路的选择控制和切换控制。
3. 按用途分类（1）信号继电器信号继电器是指用于信号放大、隔离和转换的继电器。
它通常用于电路的信号放大和隔离控制。
（2）保护继电器保护继电器是指用于电气设备保护的继电器。
它通常用于电机过载保护、变压器保护、线路保护等方面。
（3）控制继电器控制继电器是指用于电气控制的继电器。
它通常用于电路的开关控制、时间控制、循环控制等方面。
二、继电器的作用1. 开关作用继电器的最基本作用是实现电路的开关控制。
它可以将小电流控制大电流，从而实现对电路的开关控制。
2. 保护作用继电器可以实现电气设备的保护控制。
例如，电机过载保护继电器可以在电机过载时自动断开电路，保护电机不受损坏。
共用 第6章 第四节 常用的保护继电器
第四节 常用的保护继电器
第四节 常用的保护继电器
三、电磁式时间继电器 作用：在继电保护装置中用来使保护装置获得所要求的延 时（时限）属于机电式有或无继电器。 文字符号：KT
书中P205，了解图6-8 DS-110、120系列时间继电器的内部 结构。
功能：是一种延长启动或关闭时间 的一种电器元件。应用于各类机器 的控制电路中，是使用低电压小电 流控制高电压大电流的一种常见的 工业电器元件。
第四节 常用的保护继电器
六、感应式电流继电器 是工厂供电系统中运行最广泛的，兼有电流继电器、时间 继电器、信号继电器和中间继电器的功能。
常用的继电器为感应式GL型继电器，它的动作电流和短路 电流的关系可分为两部分，一部分为定时限，一部分为反 时限。
定时限：当短路电流超过一定倍数时，电流的增加不再使 动作时间缩短。这种动作时限方式为定时限。
第四节 常用的保护继电器
五、电磁式中间继电器 在继电保护装置中用作辅助继电器（中间继电器）； 以弥补主继电器触点数量或触点容量的不足。 通常装设在保护装置的出口回路中，用以接通断路器的跳 闸线圈，所以它又称为出口继电器。 文字符号：KM 解释下： （1）当中间继电器和接触器出线在同一保护电路图中时， 建议中间继电器符号用“KM”,接触器符号改用其大类符号 “K”。 （2）当两者同时出现在同一控制电路图时，则建议接触器 符号用“KM”,而中间继电器符号改用“K”。
第四节 常用的保护继电器
原理：当控制端信号到达时间继电器后，继电器控制延时 电路开始工作，当时间叨叨设定值线圈中间衔铁产生磁性 使触点吸合或断开，从而控制外部电路的启动或停止。
时间继电器的电气符号
第四节 常用的保护继电器
应用举例： （1）通电延时
10kV变、配电所继电保护中常用的继电器
10kV变、配电所继电保护中常用的继电器吧10kV变、配电所一般容量不大，供电范围有限，故而常采用比较简单的继电保护装置，例如，过流保护、速断保护等。
这里仅重点介绍一些构成过流、速断保护用的继电器。
常用继电器内部接线如图4-5所示。
一、感应型GL电流继电器GL继电器应用于10kV系统的变、配电所，作为线路变压器、电动机的电流保护。
GL型电流继电器是根据电磁感应原理而工作的，主要由圆盘感应部分和电磁瞬动部分构成。
由于继电器既有根据感应原理构成的反时限特性的部分，又有电磁式瞬动部分，所以称为有限、反时限电流继电器。
但是，这种继电器是以反时限特性部分为主。
GL系列电流继电器的构造如图4-6所示。
1.GL型电流继电器的结构（1）电流线圈是由绝缘铜线绕制而成，有分别连接到一些插座的插头，以改变线圈匝数。
继电器整定电流的调整，主要是改变电流线圈匝数，从而改变继电器的动作电流值(整定电流值)。
（2）铁芯及衔铁:是继电器的主要磁通路，又是继电器的操动部分，继电器的电磁瞬动部分就是通过继电器铁芯与衔铁之间的作用而构成的，在铁芯的极面与衔铁之间有气隙，调整气隙的大小可以改变速断电流的数值，铁芯是由硅钢片叠装而成的，在衔铁上嵌有短路环。
（3）圆盘(铝盘)及其带螺杆的轴:是继电器的驱动部分，也是构成继电器反时限特性的主要部分。
（4）门型框架(也称可动框架）：用做继电器圆盘、蜗杆轴的固定部分。
（5）扇形齿轮:是继电器的机械传动部分，又是构成继电器反时限特性的主要组成部分。
（6）永久磁铁:是使继电器圆盘匀速旋转而产生电磁阻尼力矩的制动部分。
（7）时间调整螺杆:是继电器动作时限的调整部件。
此外,还有产生反作用力矩的弹簧、继电器动作指示信号牌以及外壳等。
2.GL型电流继电器的工作原理在继电器铁芯的极面上嵌有短路环，使得继电器电流线圈产生的磁通分两部分穿过圆盘。
当继电器的线圈中有电流流过时，铁芯中的磁通分成两部分,即穿过短路环的部分和未穿过短路环的部分，这两个磁通在相位上差，穿过夹在铁芯间隙中的圆盘的两个不同的位置。
继电器
继电器继电器是一种根据某种输入信号接通或断开小电流电路，实现远距离自动控制和保护的自动控制电器。
其输入量可以是电流、电压等电量，也可以是温度、时间、速度、压力等非电量。
而输出则是触点的动作或者是电路参数的的变化。
继电器不直接控制电流较大的主电路，而是通过接触器或其他电器对主电路进行控制。
同接触器相比，继电器具有触点分断能力小、结构简单、体积小、重量轻、反应灵敏、动作准确、工作可靠等特点。
继电器的分类方法有多种，按输入信号的性质可分为：电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、热继电器和电子式继电器等；按输出方式可分为：有触点式和无触点式。
按用途可分为：控制用与保护用继电器等。
下面介绍几种在电气控制系统中常用的继电器。
一、电磁式电压、电流、中间继电器电磁式继电器结构简单、价格低廉、使用维护方便，广泛地用在控制系统中。
电磁式继电器的结构和工作原理与接触器类似，也是由电磁机构和触点系统等组成。
主要的区别在于：继电器可对多种输入量的变化做出反应，而接触器只有在一定的电压信号下才动作；接触器是用于切换小电路的控制电路和保护电路，而接触器是用来控制大电流电路；继电器没有灭弧装置，也无主辅触点之分等。
继电器的主要特性是用它的输入——输出特性表示的。
如图5—37所示。
图5—37 电磁式继电器的继电特性通常将继电器开始动作并顺利吸合的输入量称为“动作值”，记为X i；使继电器开始释放并顺利分开的输入量称为“释放值”，记为X r；把动合触点闭合后继电器的输出量称为Y0，触点断开后的输出量记为。
将X与Y的关系画出来，就是继电器的继电特性。
在图5—37中，X w为正常工作时的输入量，它必须大于X i，以免输入量发生波动时引起继电器误动作。
从继电器的输入——输出特性图中可看出：当继电器获得一个输入信号时，不论信号幅值有多大，只要没有达到动作值X i，继电器就不动作，输出信号Y保持原状态；当输入信号X达到动作值X i时，继电器立即动作，输出信号Y状态发生了变化。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
常用保护继电器
DL-10系列电磁式电流继电器的内部接线与图形符号 a)DL-11型 b)DL-12型 c)DL-13型 d)集中表示的图形符号 e)分开表示的图形符号
KA1-2—常闭（动断）触点 KA3-4—常开（动合）触点
过电流继电器线圈中使继电器动作的最小电流，称为继电器的动作电流用Iop表示。 过电流继电器动作后，减小其线圈电流到一定值时，钢舌片在弹簧作用下返回起始位 置。 过电流继电器线圈中使继电器由动作状态返回到起始位置的最大电流，称为继电器的 返回电流用Ire表示。 继电器的返回电流与动作电流的比值，称为继电器的返回系数用Kre表示，即

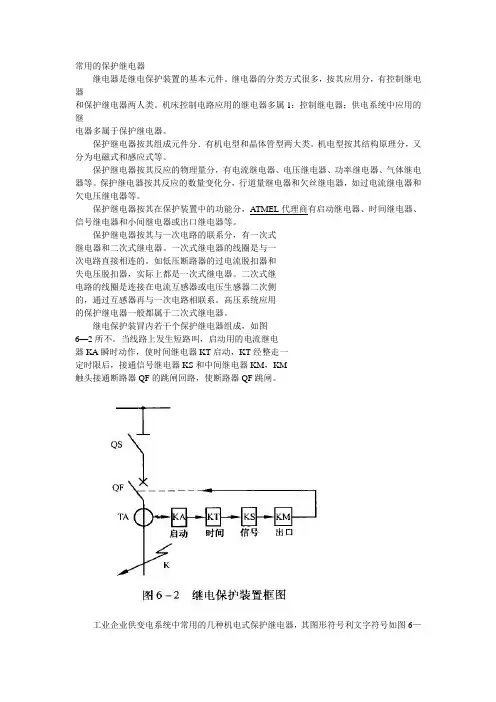

过电流保护的接线框图 KA-电流继电器 KT-时间继电器 KS-信号继电器 KM-中间继电器
保护继电器按其动作于断路器的方式分，有直接动作式与间接动作式两大类。断 路器操作机构中的脱扣器实际上就是一种直动式继电器，而一般的保护继电器则为间 接动作式。
保护继电器按其与一次电路联系的方式分，有一次式继电器与二次式继电器。一 次式继电器的线圈是与一次电路直接相连的，例如低压断路器的过电流脱扣器与失压 脱扣器（参看图4-37），实际上就是一次式继电器，同时又是直动式继电器。二次式 继电器的线圈是通过互感器接入一次电路的。高压系统中的保护继电器都是二次式继 电器，均接在互感器的二次侧。
DS-110、120系列时间继电器的内部接线与图形符号 a)DS-111、112、113、121、122、123型 b)DS-111C、112C、113C型 c)DS-115、116、125、126型 d)时间继电器的缓吸线圈及延时闭合触点符号 e)时间继电器的缓放线圈及延时断开触点符号
当继电器线圈接上工作电压时，铁心被吸入，使卡住的一套钟表机构被释放，同 时切换瞬时触点。在拉引弹簧作用下，经过整定的时间，使主触点闭合。继电器的延 时，可借改变主静触点的位置（即它与主动触点的相对位置）来调节。调节的时间范 围，在标度盘上标出。
